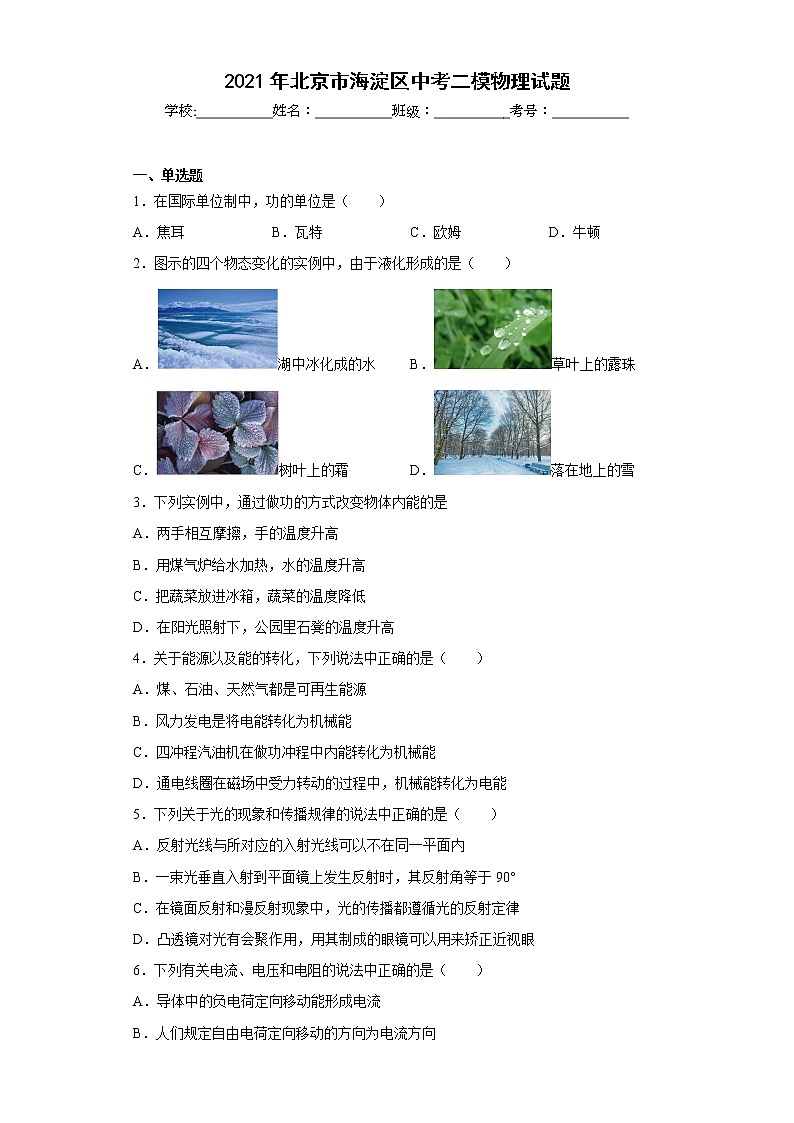

2021年北京市海淀区中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．在国际单位制中，功的单位是（　　）
A．焦耳 B．瓦特 C．欧姆 D．牛顿
2．图示的四个物态变化的实例中，由于液化形成的是（　　）
A．湖中冰化成的水 B．草叶上的露珠
C．树叶上的霜 D．落在地上的雪
3．下列实例中，通过做功的方式改变物体内能的是
A．两手相互摩擦，手的温度升高
B．用煤气炉给水加热，水的温度升高
C．把蔬菜放进冰箱，蔬菜的温度降低
D．在阳光照射下，公园里石凳的温度升高
4．关于能源以及能的转化，下列说法中正确的是（　　）
A．煤、石油、天然气都是可再生能源
B．风力发电是将电能转化为机械能
C．四冲程汽油机在做功冲程中内能转化为机械能
D．通电线圈在磁场中受力转动的过程中，机械能转化为电能
5．下列关于光的现象和传播规律的说法中正确的是（　　）
A．反射光线与所对应的入射光线可以不在同一平面内
B．一束光垂直入射到平面镜上发生反射时，其反射角等于90°
C．在镜面反射和漫反射现象中，光的传播都遵循光的反射定律
D．凸透镜对光有会聚作用，用其制成的眼镜可以用来矫正近视眼
6．下列有关电流、电压和电阻的说法中正确的是（　　）
A．导体中的负电荷定向移动能形成电流
B．人们规定自由电荷定向移动的方向为电流方向
C．电路两端有电压时，电路中一定有持续的电流
D．导体两端的电压为零时，导体的电阻也为零

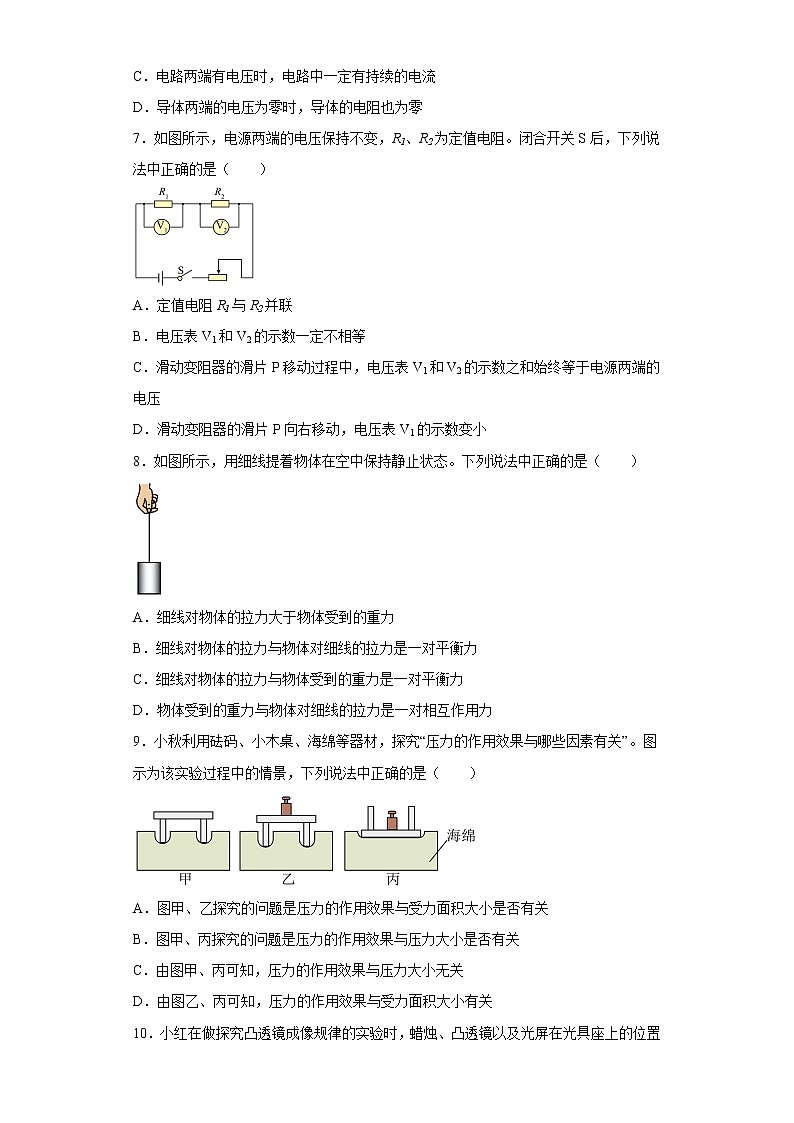

7．如图所示，电源两端的电压保持不变，R1、R2为定值电阻。闭合开关S后，下列说法中正确的是（　　）

A．定值电阻R1与R2并联
B．电压表V1和V2的示数一定不相等
C．滑动变阻器的滑片P移动过程中，电压表V1和V2的示数之和始终等于电源两端的电压
D．滑动变阻器的滑片P向右移动，电压表V1的示数变小
8．如图所示，用细线提着物体在空中保持静止状态。下列说法中正确的是（　　）

A．细线对物体的拉力大于物体受到的重力
B．细线对物体的拉力与物体对细线的拉力是一对平衡力
C．细线对物体的拉力与物体受到的重力是一对平衡力
D．物体受到的重力与物体对细线的拉力是一对相互作用力
9．小秋利用砝码、小木桌、海绵等器材，探究“压力的作用效果与哪些因素有关”。图示为该实验过程中的情景，下列说法中正确的是（　　）

A．图甲、乙探究的问题是压力的作用效果与受力面积大小是否有关
B．图甲、丙探究的问题是压力的作用效果与压力大小是否有关
C．由图甲、丙可知，压力的作用效果与压力大小无关
D．由图乙、丙可知，压力的作用效果与受力面积大小有关

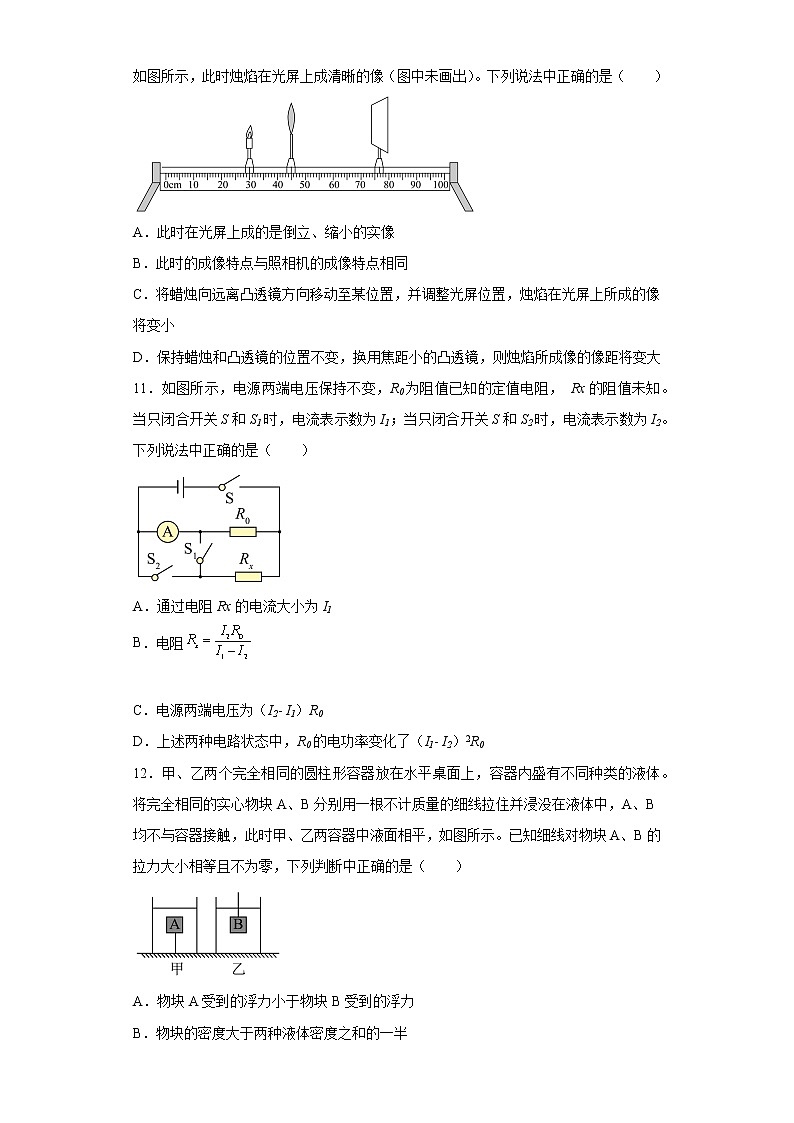

10．小红在做探究凸透镜成像规律的实验时，蜡烛、凸透镜以及光屏在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像（图中未画出）。下列说法中正确的是（　　）

A．此时在光屏上成的是倒立、缩小的实像
B．此时的成像特点与照相机的成像特点相同
C．将蜡烛向远离凸透镜方向移动至某位置，并调整光屏位置，烛焰在光屏上所成的像将变小
D．保持蜡烛和凸透镜的位置不变，换用焦距小的凸透镜，则烛焰所成像的像距将变大
11．如图所示，电源两端电压保持不变，R0为阻值已知的定值电阻， Rx的阻值未知。当只闭合开关S和S1时，电流表示数为I1；当只闭合开关S和S2时，电流表示数为I2。下列说法中正确的是（　　）

A．通过电阻Rx的电流大小为I1
B．电阻

C．电源两端电压为（I2- I1）R0
D．上述两种电路状态中，R0的电功率变化了（I1- I2）2R0
12．甲、乙两个完全相同的圆柱形容器放在水平桌面上，容器内盛有不同种类的液体。将完全相同的实心物块A、B分别用一根不计质量的细线拉住并浸没在液体中，A、B均不与容器接触，此时甲、乙两容器中液面相平，如图所示。已知细线对物块A、B的拉力大小相等且不为零，下列判断中正确的是（　　）

A．物块A受到的浮力小于物块B受到的浮力
B．物块的密度大于两种液体密度之和的一半
C．剪断两根细线，物块都静止时，甲容器对桌面的压力小于乙容器对桌面的压力
D．剪断两根细线，物块都静止时，甲容器底所受液体压强大于乙容器底所受液体压强

二、多选题
13．根据下表中常见物质在常温常压下的比热容数据，可知下列说法中正确的是（　　）
物质
比热容[J/（kg·℃）]
物质
比热容[J/（kg·℃）]
水
4.2×103
冰
2.1×103
酒精
2.4×103
干泥土
0.84×103
煤油
2.1×103
钢铁
0.46×103
水银
0.14×103
铜
0.39×103

A．一杯水的比热容比一桶水的比热容小
B．不同物质的比热容可能相同
C．液体的比热容一定比固体的比热容大
D．质量相等的干泥土和铜块温度都降低1℃，干泥土放出的热量比铜块多
14．下列关于功和能的说法中正确的是（　　）
A．机械做功越快，功率就越大
B．作用在物体上的某个力越大，这个力对该物体做的功就越多
C．在平衡力作用下运动的木块，其机械能可能发生变化
D．在空中竖直自由下落的篮球，其增加的动能是由重力势能转化来的
15．某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。已知电源两端的电压保持5V不变，下列说法中正确的是（　　）

A．电压表的示数为3V时，电流表的示数为0.25A
B．随着小灯泡两端电压的减小，通过小灯泡的电流增大
C．当电流表的示数为0.3A时，小灯泡的电功率为1.5W
D．小灯泡两端的电压为3V时，滑动变阻器接入电路的阻值为8Ω

三、填空题
16．（1）如图所示，物体A的长度为___________cm；

（2）如图所示，物体静止在斜面上，其所受重力的方向沿图中虚线___________的方向。（已知图中OA垂直于斜面，OB垂直于水平面，OC平行于斜面）

17．（1）在探究“杠杆的平衡条件”的实验中，将如图所示的装置放在水平桌面上，发现杠杆的左端高于右端，则应将杠杆两端的螺母向___________移动，直到杠杆保持水平平衡；杠杆平衡后，若在B位置挂2个50g的钩码，则应在A位置挂___________个50g的钩码，才能使杠杆保持水平平衡。

（2）如图所示，将两端开口的饮料管B插入水中，用另一只饮料管A向B的上端持续吹气时，饮料管B中的水面会___________。

（3）图示的实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图中虚线OA所示。在OA的旁边放一磁铁（图中未画出），再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图中虚线OB所示，小球在运动过程中与磁铁不接触。由上述实验现象可以得出的结论是___________。


四、实验题
18．（1）如图所示为奥斯特实验的示意图，闭合开关后，小磁针发生了偏转，这说明______；

（2）根据图中通电螺线管附近能自由转动的小磁针静止时N极的指向，可判断出电源左侧为电源的______极；

（3）小东采用如图所示的装置进行实验，闭合开关后，左右移动金属棒AB，发现电流表的指针发生偏转，这是______现象。

19．小华在探究水沸腾的规律时，当水温达到90 ℃时开始计时，每隔30s记录一次水的温度，其数据如下表所示。
（1）图甲、乙是实验中观察到水中的气泡情况，其中水沸腾时的情况是图______；

（2）由表中数据可知，本次实验所测出水沸腾时的温度是______℃，并由此可推测水面上方的气压比标准大气压______。
时间/s
0
30
60
90
120
150
180
210
240
温度/℃
90
92
93
94
95
96
96
96
96


20．小波想探究“动滑轮的机械效率与提升物体受到的重力是否有关”。他利用如图所示的装置分别竖直匀速提升两个所受重力不等的钩码，做了两次实验，实验数据记录在下表中。
实验
次数
钩码所受
重力G/N
钩码被提
升高度h/m
拉力
F/N
绳端移动
距离s/m
机械效率
η
1
2
0.1
1.5
0.2
66.7%
2
6
0.1
3.6
0.2



（1）在第2次测量中，动滑轮的机械效率η=___________%；（计算结果保留1位小数）
（2）分析表中数据可得到的结论是：___________。
21．小东利用多个大小和形状完全相同的红色和黑色象棋子，以及图中在水平桌面上放置的器材，计划探究平面镜所成像的大小与物体的大小是否有关。

（1）小东在实验中将1枚红色棋子放在薄玻璃板前的A点处，发现无论怎么在桌面上调整玻璃板后的1枚黑色棋子，都始终无法与红色棋子的像完全重合，可能的主要原因是______；
（2）重新调整之后，小东进行了如下的实验操作：
a、将1枚红色棋子放在图中薄玻璃板前的A点处，再用另1枚黑色棋子在薄玻璃板后移动调整位置，直到从各个角度看去它都跟红色棋子的像完全重合，测量A点到平面镜的距离；
b、再将这枚红色棋子放在图中薄玻璃板前的B点处，重复上述步骤。
①小东原计划探究问题的自变量是______；
②小东在实验中实际探究的科学问题是______。
22．小明设计实验证明“导体两端电压一定时，通过导体的电流与导体的电阻成反比”，他设计的实验电路如图所示。

（1）请将他的实验步骤补充完整。
①将电压表和电流表的指针调零，断开开关，按电路图连接电路，将滑动变阻器的滑片P调至接入电路阻值最大位置；
②将电阻箱调至合适阻值R，闭合开关，调节滑动变阻器滑片P至适当位置，读出此时电压表示数U、电流表示数I，并将R、U和I的数据记在表格中；
③断开开关，___________，读出此时各电表的示数，并将实验数据记在表格中；
④仿照步骤③再做4次实验，将实验数据记在表格中。
（2）请画出实验数据记录表格___________。
（3）利用图示的实验电路，还可以进行的实验有：___________。（写出一个即可）
23．小红认为，在并联电路中，如果通过其中一条支路的电流变大，则通过另一支路的电流一定变小。现有下列实验器材：定值电阻R，滑动变阻器RP，两个电流表，电压恒定的学生电源，开关，导线若干。请你设计实验，说明小红的说法是错误的，要求画出你设计的电路图，写出简要的实验步骤并进行说明______。

五、综合题
24．请阅读《潜水艇》。
潜水艇
潜水艇是一种能潜入水下活动的舰艇，结构复杂、工艺精细，潜水艇的制造能力代表着一个国家的综合工业水平，现代潜水艇的艇体一般由双层船壳构成，外层与海水接触，内层为坚硬的耐压壳。潜水艇在上浮和下潜时，其体积是一定的。两层船壳之间有水柜，在控制潜水艇上浮和下潜的过程中，起主要作用的是主水柜，从艇艏（艇头）到艇艉（艇尾）设有许多隔板，把主水柜分成了许多不相通的部分，每一部分的结构都如图所示，顶部分别装有一个接高压空气的阀门和一个与外部相通的阀门1（称作通气阀门），下端还装有一个与外部相通的阀门2（称作通海阀门），利用三个阀门关闭与打开的不同组合，就可以改变水柜中的水量，实现潜水艇的上浮与下潜。例如，打开高压空气阀门（其他阀门处于恰当状态），向水柜内注入高压空气时，可以将水柜内的海水从相关阀门排出，潜水艇将上浮。

请结合上述材料，回答下列问题：
（1）潜水艇是通过改变______来实现上浮或下潜的；
（2）关于水柜的使用，下列说法合理的是______ ；
A．欲使漂浮在海面上的潜水艇下潜，则应打开阀门1和阀门2，关闭高压空气阀门
B．欲使漂浮在海面上的潜水艇下潜，则应打开阀门2和高压空气阀门，关闭阀门1
C．欲使悬浮在海面下的潜水艇上浮，则应打开阀门2和高压空气阀门，关闭阀门1
D．欲使悬浮在海面下的潜水艇上浮，则应打开阀门1和高压空气阀门，关闭阀门2
（3）潜水艇两层船壳之间的主水柜，从艇艏到艇艉设有许多隔板，把主水柜分成了许多不相通的部分，这样的设计有什么优点呢？（说出一条即可）______ 。

六、计算题
25．如图所示的电路中，电源两端电压保持不变，小灯泡L的铭牌上标有“6V 0.5A”字样，R为定值电阻。当开关S和S1都闭合时，小灯泡正常发光。当开关S闭合、S1断开时，电流表示数为0.3A。不考虑小灯泡电阻随温度的变化，求：
（1）开关S闭合、S1断开时，电路消耗的总功率；
（2）电阻R的阻值。

26．图甲是用滑轮组匀速提升物体的示意图，卷扬机对绳子竖直向下的拉力F与卷扬机拉动绳子的速度v的关系如图乙所示。当使用这个装置提升重为850N的物体A时，卷扬机拉动绳子的速度为0.2m/s，不计绳重及摩擦，卷扬机的拉动绳子的功率保持不变。
（1）求提升物体A时卷扬机对绳子的拉力FA；
（2）求动滑轮受到的重力G动；
（3）若用该装置提升另一物体B时，卷扬机拉动绳子的速度为0.5m/s，求此时滑轮组的机械效率η。（计算结果保留数）


参考答案：
1．A
【详解】在国际单位制中，焦耳是功和各种能量的基本单位，故BCD不符合题意，A符合题意。
故选A。
2．B
【详解】A．冰化成的水，物质从固态变为液态，是熔化现象，故A不符合题意；
B．露珠是水蒸气遇冷液化而成的，故B符合题意；
C．霜是水蒸气直接凝华而形成的，故C不符合题意；
D．雪是水蒸气直接凝华而形成的，故D不符合题意。
故选B。
3．A
【详解】A、两手相互摩擦，手的温度升高，是克服摩擦力做功，机械能转化成内能，属于做功增加物体的内能；
B、用煤气炉给水加热，水的温度升高，是炉火的内能转移给了水，属于热传递改变物体的内能；
C、把蔬菜放进冰箱，蔬菜的温度降低，是蔬菜的内能转移给了冰箱，属于热传递减小了物体的内能；
D、在阳光照射下，公园里石凳的温度升高，是太阳光的热辐射增加了石凳的内能，属于热传递增加物体的内能．
故选A．

4．C
【详解】A．煤、石油、天然气不能在短期内从自然界得到补充，都属于不可再生能源，故A错误；
B．风力发电机的发电过程中，消耗机械能而产生电能，故是将机械能转化为电能的过程，故B错误；
C．四冲程汽油机的做功冲程中，将高温高压燃气的内能转化为活塞的机械能，故C正确；
D．通电线圈在磁场中受力转动的过程中，电能转化为机械能，故D错误。
故选C。
5．C
【详解】A．根据光的反射定律可知，反射光线与入射光线一定在同一平面内，故A错误；
B．入射角是入射光线与法线的夹角，一束光垂直入射到平面镜上，入射角等于0°，反射角等于入射角，反射角大小也是0°，故B错误；
C．光的反射定律适用于所有的反射现象，故C正确；
D．凸透镜对光有会聚作用，用其制成的眼镜可以用来矫正远视眼，故D错误。
故选C。
6．A
【详解】A．正负电荷的定向移动都能形成电流，故A正确；
B．人们规定正电荷定向移动的方向为电流方向，故B错误；
C．电压是使电路形成电流的原因，电路两端有电压且电路是通路时，电路中才有电流，故C错误；
D．因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，故D错误。
故选A。
7．D
【详解】A．电路中只有一条闭合的回路，故定值电阻R1与R2串联，故A错误；
B．定值电阻R1与R2串联，当R1与R2电阻相等时，定值电阻R1与R2串联，分到的电压相等，电压表V1、V2分别测量R1与R2电压，此时电压表V1和V2的示数相等，故B错误；
C．定值电阻R1、R2与滑动变阻器串联，滑动变阻器接入电阻不为0时，电压表V1和V2的示数之和始终小于电源两端的电压，故C错误；
D．滑动变阻器的滑片P向右移动，滑动变阻器接入的电阻变大，使电路电流变小，R1电压变小，因此电压表V1的示数变小 ，故D正确。
故选D。
8．C
【详解】AC．当用细线提着物体在空中保持静止时，物体受平衡力作用；物体只受到细线对它的拉力和自身的重力，所以细线对物体的拉力与物体受到的重力是一对平衡力，则二力的大小相等，故A错误，C正确；
B．细线对物体的拉力与物体对细线的拉力作用在两个物体上，二者大小相等、方向相反并且作用在同一直线上，所以这两个力是一对相互作用力，故B错误；
D．物体受到的重力与物体对细线的拉力，这两个力的方向都是竖直向下的，所以不是一对相互作用力，故D错误。
故选C。
9．D
【详解】A．甲乙受力面积相同，压力不同，故探究压力的作用效果与压力大小的关系，故A错误；
BC．甲丙压力受力面积都不同，无法探究，故BC错误；
D．由图乙、丙可知，压力相同，乙受力面积小，凹陷明显，所以压力的作用效果与受力面积大小有关，故D正确。
故选D。
10．C
【详解】A．由图可知，物距小于像距时，成倒立、放大的实像，故A错误；
B．成倒立、放大的实像是投影仪的原理，故B错误；
C．根据凸透镜成像的原理，物体远离凸透镜，像靠近凸透镜，像将会变小，故C正确；
D．换用焦距小的凸透镜，相当于增大物距，根据凸透镜成像的规律，物体远离凸透镜，像靠近凸透镜，像将会变小，烛焰所成像的像距将变小，故D错误。
故选C。
11．B
【详解】只闭合开关S和S1时，电流表示数为I1，R0与 Rx并联，电流表示数为I1为R0与 Rx的总电流。当只闭合开关S和S2时，R0与 Rx并联，电流表示数为I2为R0的电流。此时Rx的电流为

电源电压

两种电路状态下，R0的电压不变，电流不变，电功率大小不变。故B正确，ACD错误。
故选B。
12．D
【详解】AB．设绳拉力为F，物重为G，由题可知，A浮力为
F浮A=F+G
B浮力为
F浮B=G-F
所以F浮A＞F浮B，由因为AB排开液体体积相同，所以ρ甲＞ρ乙，由上可得
F浮A+ F浮B=2G
由阿基米德原理可得
F浮A=ρ甲gV
F浮B=ρ乙gV
所以
ρ甲gV+ρ乙gV=2G=2ρgV
可得

故AB错误；
C．因为容器相同，AB相同，液面等高，所以液体体积相同，因为ρ甲＞ρ乙，根据m=ρV，甲液体质量大，重力大，剪断两根细线，物块都静止时，取整体考虑，甲整体重力大，甲容器对桌面的压力大于乙容器对桌面的压力，故C错误；
D．剪断两根细线，A漂浮B沉底，A浮力等于重力，由于力的作用是相互的，甲容器底所受液体压强

乙容器底所受液体压强

因为G甲液＞G乙液，物体密度大于乙液体密度，所以甲容器底所受液体压强大于乙容器底所受液体压强，故D正确。
故选D。
13．BD
【详解】A．比热容是物质的基本属性，与物质的种类和状态有关，与其它因素无关，故一杯水与一桶水的比热容相同，故A错误；
B．由表格数据可知，煤油和冰的比热容相同，故B正确；
C．由表格数据可知，液体的比热容一般比固体的比热容大，故C错误；
D．由表格数据知，干泥土的比热容比铜块的比热容大，再由可知，相同质量的干泥土和铜块降低相同的温度，干泥土放出的热量比铜块放出的热量多，故D正确。
故选BD。
14．ACD
【详解】A．功率表示做功快慢，机械做功越快，表示功率就越大，故A正确；
B．做功多少与两个因素有关，一个是作用在物体上的力，一个是这个力的方向上的距离，因此作用在物体上的某个力越大，这个力对该物体做的功不一定越多，还与距离有关，故B错误；
C．在平衡力作用下运动的木块，其速度大小不变，即动能不变，但其重力势能可以发生变化，如可以匀速上升等，因此其机械能可能发生变化，故C正确；
D．在空中竖直自由下落的篮球，高度减小，重力势能减小，速度增加，动能增加，其增加的动能是由重力势能转化来的，故D正确。
故选ACD。
15．CD
【详解】由图，灯泡和变阻器串联，电流表测电流，电压表测变阻器电压；
A．由图，电压表的示数为3V时，电流表的示数为0.2A，故A错误；
B．由图，变阻器电阻增大，变阻器分压增大，根据串联电路分压规律，灯泡分压减小，同时电路电流减小，故B错误；
C．当电流表的示数为0.3A时，变阻器不分压，灯泡电压5V，小灯泡的电功率为
P=UI=5V×0.3A=1.5W
故C正确；
D．小灯泡两端的电压为3V时，变阻器分压

此时电路电流为0.25A，所以滑动变阻器接入电路的阻值为

故D正确。
故选CD。
16．     3.20     OB
【详解】（1）[1]图甲所示的刻度尺，分度值为0.1cm，其读数即物体A的长度为3.20cm。
（2）[2]物体所受重力的方向总是竖直向下的，所以图中物体重力方向沿虚线OB所示方向。
17．     左     4     上升     力可以改变物体的运动状态
【详解】（1）[1]杠杆的左端高于右端，说明杠杆右端较重，因此需要将平衡螺母向左调，使杠杆平衡。
[2]如图，由杠杆平衡条件可得
nG×2L=2G×4L
解得
n=4
故应在A位置挂4个50g的钩码，才能使杠杆保持水平平衡。
（2）[3]用另一只饮料管A向B的上端持续吹气时，饮料管B上端的气体流速较大，压强小，下端的压强大于上端，因此饮料管B中的水面会上升。
（3）[4]磁铁具有吸引铁钴镍的性质，故小球会受到的磁力的作用，又因小铁球的沿虚线OB运动，运动方向在改变，故说明力可以改变物体的运动状态。
18．     电流周围存在磁场     负     电磁感应
【详解】（1）[1]闭合开关后，小磁针发生了偏转，说明导线周围存在磁场，所以电流周围存在磁场。
（2）[2]小磁针右边N极，根据磁极间作用规律，螺线管左边S极，根据右手螺旋定则，电源左侧为负极。
（3）[3]没有电源，导体棒切割磁感线产生电流，是电磁感应现象。
19．     甲     96     低
【详解】（1）[1]乙图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；甲图气泡在上升过程中气泡体积增大，所以是沸腾时的情况。
（2）[2][3]水不断吸收热量，温度保持96℃不变，所以此时水的沸点是96℃，1标准大气压下水的沸点是100℃，根据气压越低，沸点越低，所以此时大气压小于1标准大气压。
20．     83.3     机械效率与提升物重有关
【详解】（1）[1]在第2次测量中，动滑轮的机械效率

（2）[2]分析表中数据，物重增加，机械效率也增加，所以可得结论：同一动滑轮，机械效率随提升重物的重力增大而增大。
21．     玻璃板与水平桌面不垂直     物体的大小     平面镜成像的大小与物体到平面镜的距离是否有关
【详解】（1）[1]像与物是关于镜子对称的，玻璃板要竖直放置，若玻璃板与水平桌面不垂直，不论怎样移动后面的蜡烛都不会与前面蜡烛成的像完全重合。
（2）[2]由题，计划探究平面镜所成像的大小与物体的大小是否有关，自变量是物体的大小。
[3]实际上改变了物体到平面镜的距离，看平面镜成像的大小是否变化，所以实际探究的是平面镜成像的大小与物体到平面镜的距离是否有关。
22．     将电阻箱调至另一阻值R，闭合开关，调节滑动变阻器滑片P至适当位置，使电压表示数仍为U
电压U/V






电阻R/Ω






电流I/A







     探究导体电阻一定时，通过导体的电流与导体两端的电压是否成正比
【详解】（1）[1]探究“导体两端电压一定时，通过导体的电流与导体的电阻成反比”，应该控制导体两端的电压一定，多次改变电阻的大小，观察电流的变化。
（2）[2]实验中要记录三数据有多次实验电阻的电压、电阻的电流、电阻的大小，故应设计如下表格：
电压U/V






电阻R/Ω






电流I/A







（3）[3]图示还可以控制电阻箱接入的电阻一定，通过改变滑动变阻器接入的电阻，改变电阻箱两端的电压和通过的电流，研究电阻的电流与电压的关系。
23．见详解
【详解】实验电路如图所示

闭合开关S，移动滑动变阻器的滑片至适当位置，观察并记录两个电流表A1、A2的示数分别为I1、I2；将滑动变阻器的滑片向左移动至某一位置，观察并记录两个电流表A1、A2的示数分别为I1'、I2'。由于I1' >I1、I2'=I2，说明小红的说法是错误的。
24．     水柜中水的多少（或潜水艇自重）     AC     提升安全性，在一个水柜出现问题时，对整体的浮潜影响较小
【详解】（1）[1]潜水艇是通过改变自重来实现上浮或下潜的。
（2）[2]AB．欲使漂浮在海面上的潜水艇下潜，应增大自重，让水进入水柜，则应打开阀门1和阀门2，关闭高压空气阀门，故A符合题意，B不符合题意；
C．D．欲使悬浮在海面下的潜水艇上浮，应将水排出，以减小自重，则应打开阀门2和高压空气阀门，关闭阀门1，故C符合题意，故D不符合题意。
故选AC。
（3）[3]水柜分成不相通的部分，是为了提升安全性，在一个水柜出现问题时，其他水柜依然正常，能产生浮力，对整体的浮潜影响较小。
25．（1）1.8W；（2）
【详解】：

（1）开关S和S1都闭合时，等效电路如图1所示


当开关S闭合、S1断开时，等效电路图如图2所示

（2）灯泡电阻

灯泡两端的电压

电阻两端的电压

电阻

答：（1）开关S闭合、S1断开时，电路消耗的总功率为1.8W；
（2）电阻R的阻值为。
26．（1）450N；（2）50N；（3）86%
【详解】解：（1）由图像可知

时

（2）由

得

（3）由图像得

时

所以卷扬机的功率

卷扬机拉物体B，且拉动绳子的速度为0.5m/s 时的拉力

因此物体B的重力

此时滑轮组的机械效率

答：（1）提升物体A时卷扬机对绳子的拉力FA为450N；
（2）动滑轮受到的重力G动为50N；
（3）此时滑轮组的机械效率η为86%。
