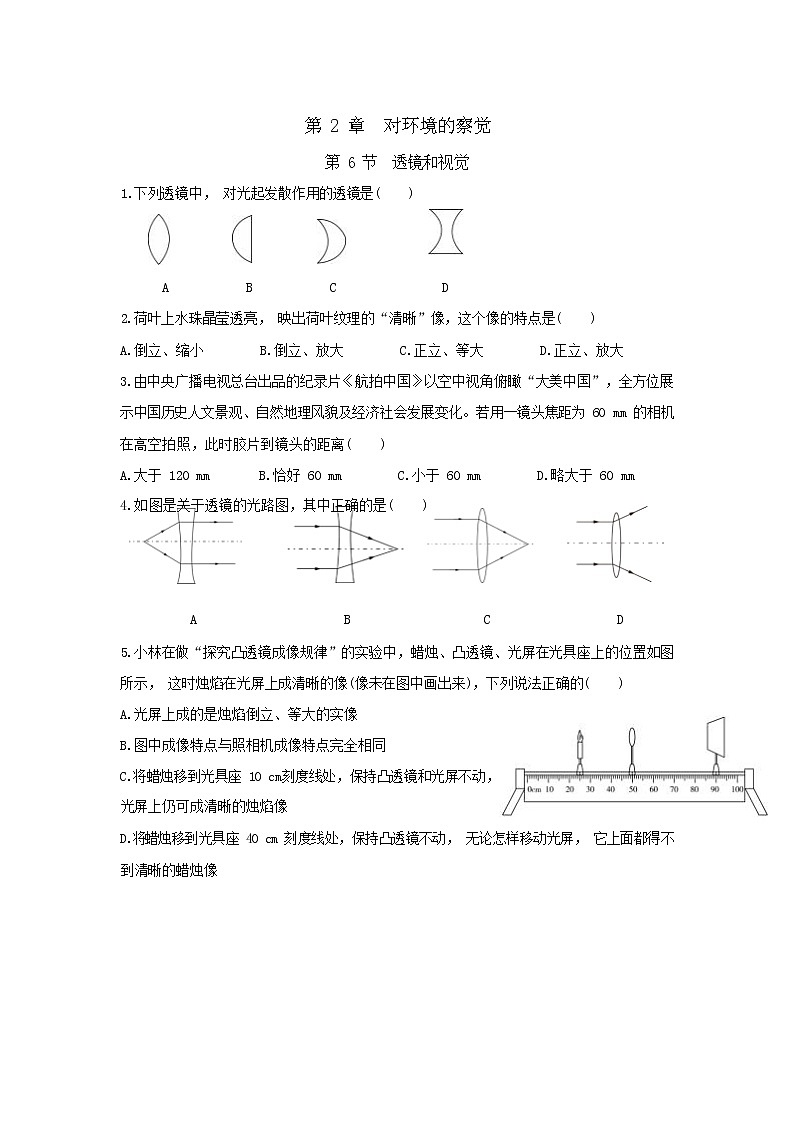

第 2 章  对环境的察觉

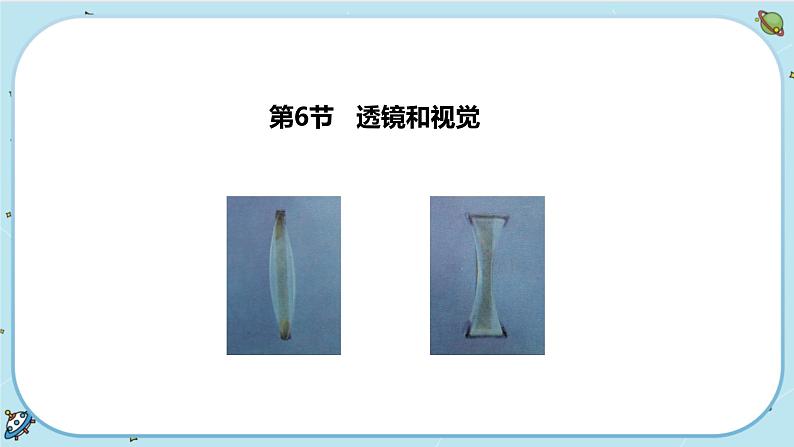

第 6 节  透镜和视觉

1.下列透镜中， 对光起发散作用的透镜是(    )

A           B           C               D

2.荷叶上水珠晶莹透亮， 映出荷叶纹理的“清晰”像，这个像的特点是(    )

A.倒立、缩小        B.倒立、放大        C.正立、等大        D.正立、放大       3.由中央广播电视总台出品的纪录片《航拍中国》以空中视角俯瞰“大美中国”，全方位展 示中国历史人文景观、自然地理风貌及经济社会发展变化。若用一镜头焦距为 60 mm 的相机 在高空拍照，此时胶片到镜头的距离(    )

A.大于 120 mm       B.恰好 60 mm        C.小于 60 mm        D.略大于 60 mm

4.如图是关于透镜的光路图，其中正确的是(    )

A                     B                   C                  D

5.小林在做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图 所示， 这时烛焰在光屏上成清晰的像(像未在图中画出来)，下列说法正确的(    )

A.光屏上成的是烛焰倒立、等大的实像

B.图中成像特点与照相机成像特点完全相同

C.将蜡烛移到光具座 10 cm刻度线处，保持凸透镜和光屏不动，

光屏上仍可成清晰的烛焰像

D.将蜡烛移到光具座 40 cm 刻度线处，保持凸透镜不动， 无论怎样移动光屏， 它上面都得不 到清晰的蜡烛像

参考答案

1.答案：D

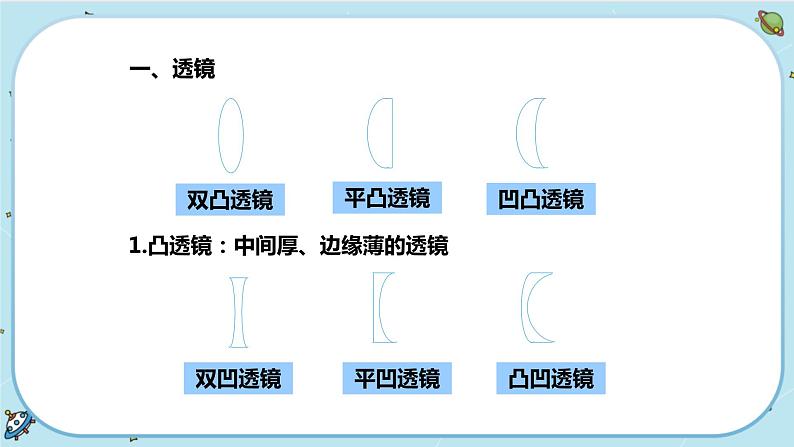

解析： 由凸透镜和凹透镜的结构特点可知 A、B、C 都是凸透镜，D 是凹透镜，凸透镜对光有

会聚作用， 凹透镜对光有发散作用， 故选 D。

2.答案：D

解析： 荷叶上水珠中间厚、边缘薄， 相当于凸透镜；当透过附在荷叶上的水珠观察荷叶时，

荷叶相当于在该水凸透镜的一倍焦距以内，即此时可以成一个正立、放大的虚像，故此时荷

叶上细密的纹理变得清晰可辨， 故选 D。

3.答案：D

解析： 镜头的焦距为 60 mm，飞机在高空拍摄时物距远远大于二倍焦距， 像离焦点很近但仍

大于焦距， 即略大于 60 mm，故选 D。

4.答案：C

解析： A 图从凹透镜的虚焦点发出的光线经凹透镜折射后， 应该更发散， 但图中的折射光线

平行于主光轴了，会聚了，故 A 错误； B 图平行于主光轴的光线经凹透镜折射后， 其折射光

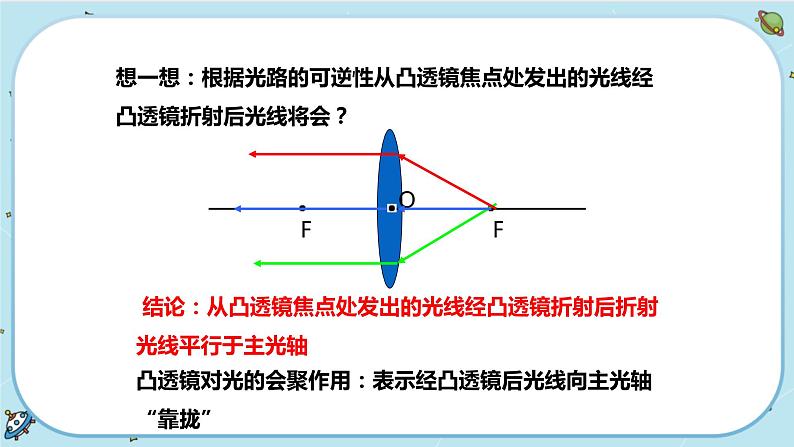

线的反向延长线应过虚焦点， 故 B 错误； C、D 图平行于主光轴的光线经凸透镜折射后将会

聚于另一侧的焦点， 故 C 正确、 D 错误。

5.答案：D

解析： 由图可知，物距u = 25 cm、像距v = 40 cm ，u＜v，成倒立、放大的实像， 与投影

仪的成像原理相同，故 A、B 错误； 将蜡烛移到光具座 10 cm 刻度线处，此时物距u = 40 cm，

由光路可逆可以知道v = 25 cm，则保持凸透镜和光屏不动，光屏上不可能成清晰的烛焰像，

故 C 错误； 由图可知， v > 2f ，2f > u > f，所以20cm > f > 12.5 cm，当将蜡烛移到光

具座 40 cm 刻度线处，此时物距u = 10 cm < f，焦点内不成像， 故 D 正确。
