江苏省宜兴外国语学校2022－2023学年九年级物理上学期期末摸底练习卷二

这是一份江苏省宜兴外国语学校2022－2023学年九年级物理上学期期末摸底练习卷二，共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

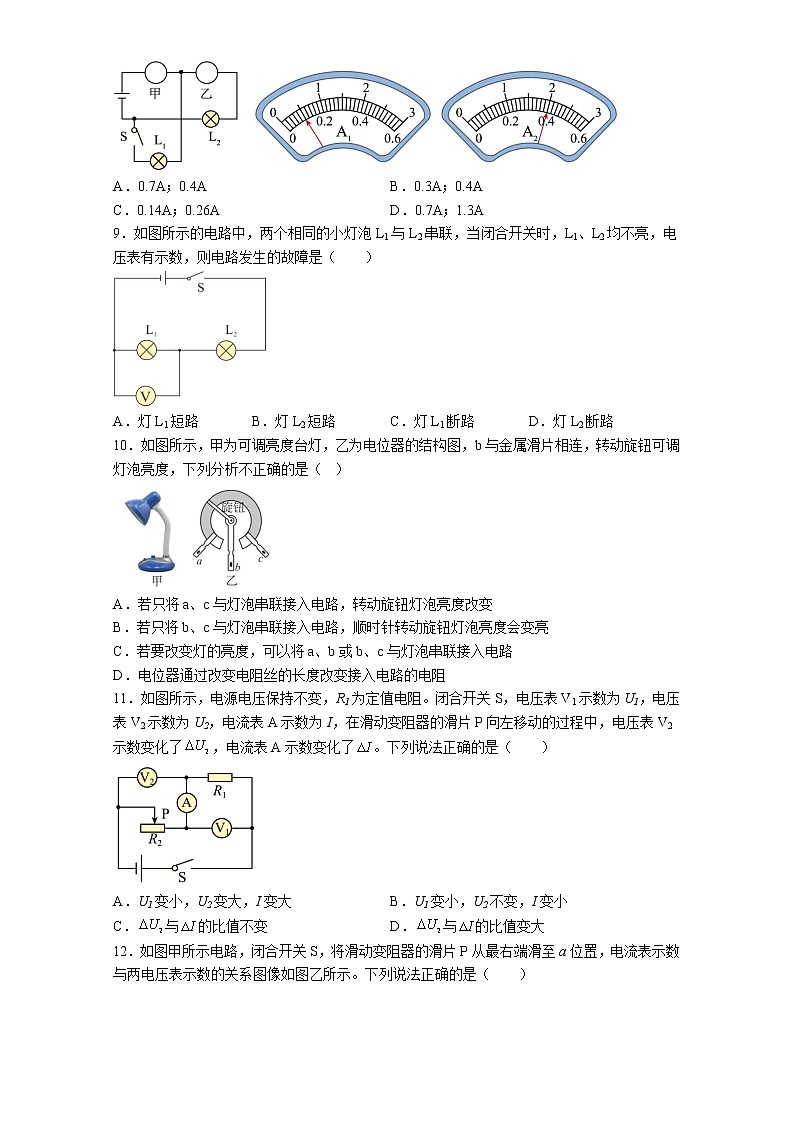

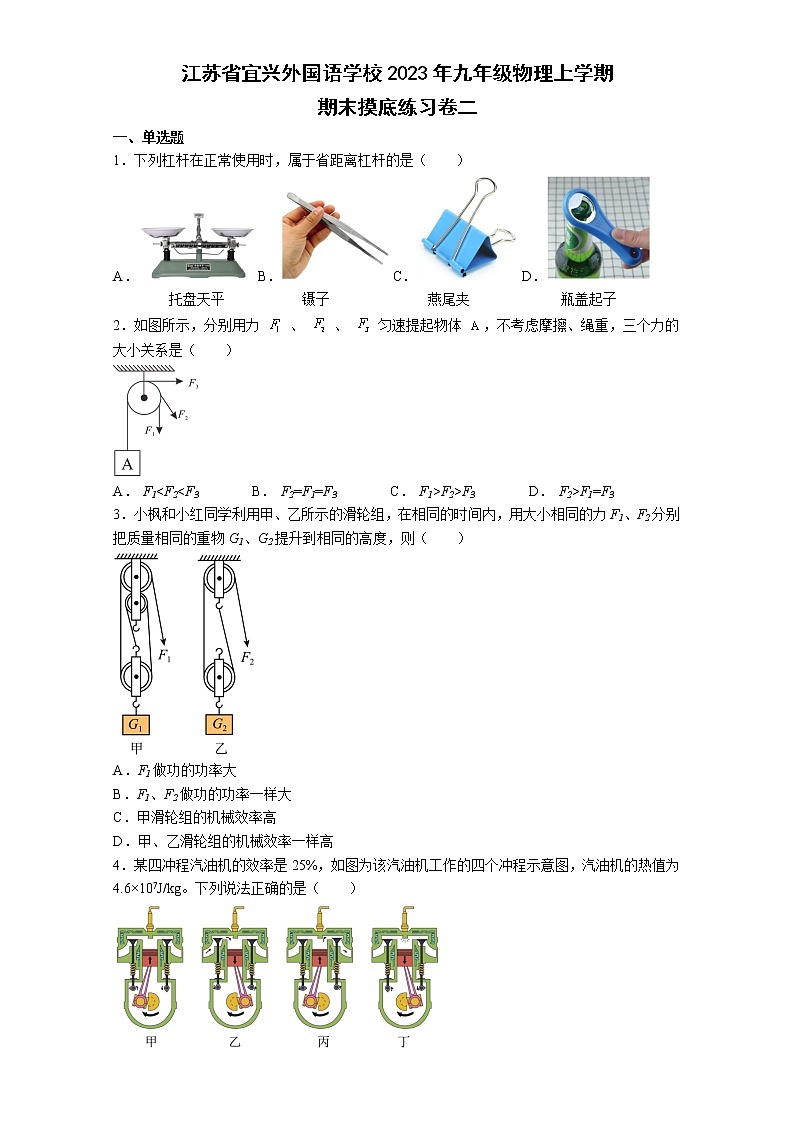

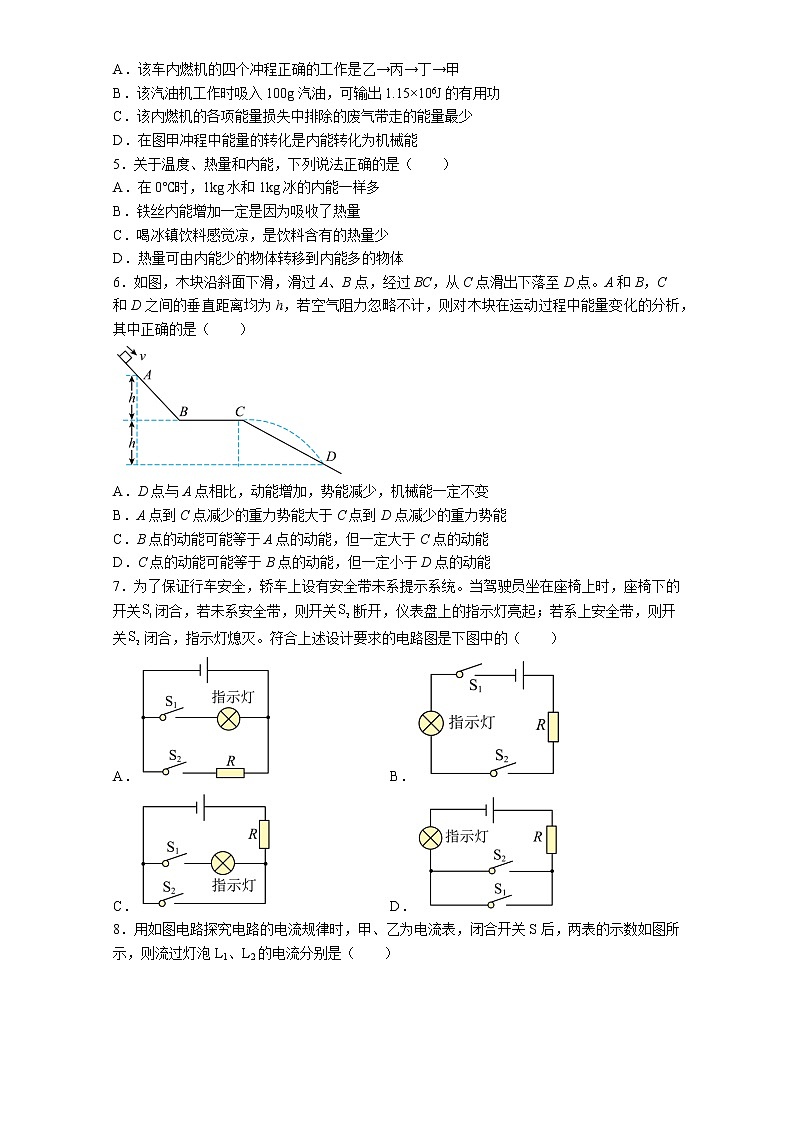

江苏省宜兴外国语学校2023年九年级物理上学期期末摸底练习卷二一、单选题1．下列杠杆在正常使用时，属于省距离杠杆的是（　　）A．B．C．D．托盘天平           镊子              燕尾夹             瓶盖起子2．如图所示，分别用力 、 、 匀速提起物体 ，不考虑摩擦、绳重，三个力的大小关系是（　　）A． F1<F2<F3 B． F2=F1=F3 C． F1>F2>F3 D． F2>F1=F33．小枫和小红同学利用甲、乙所示的滑轮组，在相同的时间内，用大小相同的力F1、F2分别把质量相同的重物G1、G2提升到相同的高度，则（　　）A．F1做功的功率大B．F1、F2做功的功率一样大C．甲滑轮组的机械效率高D．甲、乙滑轮组的机械效率一样高4．某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图，汽油机的热值为4.6×107J/kg。下列说法正确的是（　　）A．该车内燃机的四个冲程正确的工作是乙→丙→丁→甲B．该汽油机工作时吸入100g汽油，可输出1.15×106J的有用功C．该内燃机的各项能量损失中排除的废气带走的能量最少D．在图甲冲程中能量的转化是内能转化为机械能5．关于温度、热量和内能，下列说法正确的是（　　）A．在0℃时，1kg水和1kg冰的内能一样多B．铁丝内能增加一定是因为吸收了热量C．喝冰镇饮料感觉凉，是饮料含有的热量少D．热量可由内能少的物体转移到内能多的物体6．如图，木块沿斜面下滑，滑过A、B点，经过BC，从C点滑出下落至D点。A和B，C和D之间的垂直距离均为h，若空气阻力忽略不计，则对木块在运动过程中能量变化的分析，其中正确的是（　　）A．D点与A点相比，动能增加，势能减少，机械能一定不变B．A点到C点减少的重力势能大于C点到D点减少的重力势能C．B点的动能可能等于A点的动能，但一定大于C点的动能D．C点的动能可能等于B点的动能，但一定小于D点的动能7．为了保证行车安全，轿车上设有安全带未系提示系统。当驾驶员坐在座椅上时，座椅下的开关闭合，若未系安全带，则开关断开，仪表盘上的指示灯亮起；若系上安全带，则开关闭合，指示灯熄灭。符合上述设计要求的电路图是下图中的（　　）A． B．C． D．8．用如图电路探究电路的电流规律时，甲、乙为电流表，闭合开关S后，两表的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）A．0.7A；0.4A B．0.3A；0.4AC．0.14A；0.26A D．0.7A；1.3A9．如图所示的电路中，两个相同的小灯泡L1与L2串联，当闭合开关时，L1、L2均不亮，电压表有示数，则电路发生的故障是（　　）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路10．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调灯泡亮度，下列分析不正确的是（   ）A．若只将a、c与灯泡串联接入电路，转动旋钮灯泡亮度改变B．若只将b、c与灯泡串联接入电路，顺时针转动旋钮灯泡亮度会变亮C．若要改变灯的亮度，可以将a、b或b、c与灯泡串联接入电路D．电位器通过改变电阻丝的长度改变接入电路的电阻11．如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了。下列说法正确的是（　　）A．U1变小，U2变大，I变大 B．U1变小，U2不变，I变小C．与的比值不变 D．与的比值变大12．如图甲所示电路，闭合开关S，将滑动变阻器的滑片P从最右端滑至a位置，电流表示数与两电压表示数的关系图像如图乙所示。下列说法正确的是（　　）A．曲线①表示电流表A示数与电压表V1示数的关系B．电源电压为9VC．滑片P在a位置时，灯泡L两端电压为8VD．滑动变阻器最大阻值为40Ω二、填空题13．小明想将桌子的左端抬起来，如图中标出了三个不同方向的力，小明沿______（选“F1”、“F2”或“F3”）的方向最为省力。此时，杠杆的支点在______点。14．用定滑轮匀速提升质量为20kg的物体，所用的拉力为220N，物体在2s内升高0.5m，此过程中的有用功是________J，定滑轮的机械效率是________%，拉力的功率是________W。（g取10N/kg）15．建筑工地上，起重机吊臂上的滑轮组如图所示。在匀速起吊重2.4×107N的物体时，物体在5s内上升了5m，此过程中有用功为______J，钢丝绳移动的速度为______m/s；若滑轮组的机械效率为80%，则额外功为______J，拉力F为______N，拉力F的功率为______W。16．在玻璃瓶内装入约半瓶细沙，放在太阳下照射，沙子的温度会升高，这是用______方法使沙子内能增大；如果盖上瓶盖，瓶外包裹一层泡沫塑料，迅速振动瓶子几十次，细沙温度也会升高，这是用______方法使沙子内能增大；如果换成水做该实验，升温不明显是因为水的______大。17．如图所示，是成都的一种美食“酸辣粉”，冬天端一碗热腾腾的“酸辣粉”手变暖和，这是通过______的方式改变手的内能；汤汁喝起来烫嘴，主要原因是滚烫的汤汁______高。18．天然气在各地广泛使用，已知天然气的热值4×107/m3。某天然气热水炉烧0.05m3天然气，使常温下5kg的水温度升高了40℃，该热水炉的效率为 _____。[水的比热容为4.2×103J/(kg⋅℃)]19．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“﹣”和“3”的接线柱相连时，电流表的偏转情况如图所示，其示数为__________A，为了增大指针的偏转角度从而减小读数误差，应该将b与标有“__________”的接线柱相连。20．如图所示是林红同学用电流表测量电流的实物连接图。闭合开关，电流表测量的是通过小灯泡__的电流。如图乙所示，此时电流表选择的量程是__A，电流表指针位置则电流表的示数是__A；21．如图所示，当闭合开关S2、S3，开关S1处于___________状态时，R1、R2并联；当断开S2、S3，闭合S1时，R1、R2___________联；不能同时闭合开关___________，会造成电路短路。22．在如图（a）所示电路中。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1两端的电压为_____V，R1与R2的电阻比是_____。23．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，杠杆可绕支点O自由转动。R、R0在电路中是______联的，油位越高，R两端的电压越______。24．丽丽同学在利用如图甲所示的电路探究电流与电阻关系时，分别将5Ω、10Ω、20Ω的定值电阻接入电路进行实验，并绘制了如图乙所示的图像。将5Ω定值电阻换为10Ω定值电阻后，应将滑动变阻器的滑片向 ___________（选填“左”或“右”）调至适当位置。若理想电源的电压是6V，则丽丽同学要完成三组实验测量，所选的滑动变阻器的最大阻值至少是 ___________Ω。 三、作图题25．如图为抽水机工作时的情形，请作出此时的动力臂的示意图。26．如图所示，用滑轮组提升重物，请在图中画出最省力的绕线方法。27．在如图所示电路中，圆圈里填上电流表或电压表，使两个灯泡都可以发光。 四、实验题28．如图所示为“探究杠杆平衡条件”实验。（1）如图甲所示，实验前杠杆左端下沉，则应将平衡螺母向______（填“左”或“右”）；（2）如表是实验中记录杠杆平衡的部分数据：实验次数动力动力臂阻力阻力臂12511023102153230320 分析表中的实验数据可得出实验结论______；（3）如图乙所示，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂______个同样的钩码；平衡后将A、B两点下方所挂的钩码同时向远离支点O方向移动一小格，则杠杆______（选填“能”或“不能”）在水平位置保持平衡；（4）如图丙所示，每个钩码的质量均为50g。在C点竖直向上拉杠杆，杠杆水平平衡时，弹簧测力计的示数为______N；保持杠杆水平平衡，将弹簧测力计缓慢地从a位置转到b位置，测力计的示数将______（选填“变大”、“变小”或“不变”）。29．林红同学想探究煤油和菜籽油的热值大小关系，实验时组装了如图甲、乙所示的两套规格完全相同的装置。加热时间/min0123456甲杯水温/℃25272932343638乙杯水温/℃25262728293031 【设计实验】（1）在安装图中的实验器材时，应先调整固定____（选填“上”或“下”）面夹子的位置；（2）实验中应控制燃料燃烧的____（选填“时间”或“质量”）相同，并通过___变化大小来比较燃料燃烧放出热量的多少；【进行实验】（1）林红同学取质量相同的煤油和菜籽油加入酒精灯中，记下杯中水的初温；（2）每隔1min把杯中水的温度记录在表格中；【实验结论】（1）分析表中记录的数据，可知煤油和菜籽油两种燃料中，热值较大的是____；（2）若实验前酒精灯中煤油的质量为150g，实验后为130g；烧杯中水的质量为500g，水的初温25℃，末温85℃，则煤油的热值为q=__；[c水 = 4.2×103 J/(kg·℃)]【实验分析】通过实验测到的煤油的热值与实际值相比，会偏____（选填“大”或“小”），其主要原因是____。（写出一点即可）30．如图所示，是“研究动能的大小与哪些因素有关”的实验装置。为了探究动能大小与质量的关系，小王同学选取了两个质量不同的小球。（1）虽然在同一斜面上做此实验，但还需要控制______相同；（2）你是如何控制的：______；（3）图中距离s越长说明______；（4）若水平面为光滑的，能否用上面的方法来比较两次小球的动能大小？______（选填“能”或“不能”）。31．在“探究通电导体中电流与电阻的关系”的实验中，林红同学连接了如图甲所示的电路，电源电压保持4.5V不变。  【设计实验并进行实验】（1）连接电路时，开关要____；用笔画线代替导线将图甲实物电路连接完整；____（要求滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）（2）林红首先将5Ω定值电阻接入电路，将滑片P滑到最____（选填“左端”或“右端”），再闭合开关，调节滑片P，使电压表示数为2.0V；（3）林红将定值电阻R的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压____（选填“>”、“=”或“<”）2.0V，滑动变阻器的滑片应向____（选填“左”或“右”）端滑动；（4）换用不同的阻值的定值电阻进行多次测量，根据实验数据绘制了如图乙所示的I-R图像；【实验结论】在____一定时，电流与电阻成____（选填“正比”或“反比”）。32．如图所示，小明在进行“测量小彩灯的电阻”的实验时，实验台上给他提供的器材有：6V的蓄电池，电流表（，），电压表（，），滑动变阻器（50Ω，1.5A），额定电压为3.8V的小彩灯，（估计正常发光时的电阻为12Ω左右），开关等各一个，导线若干。（1）连接电路时应将开关__________，应把滑动变阻器的滑片调到__________端；（填“C”或“D”）（2）他连接的实物电路如图甲所示，但还有两根导线没接好，同组小聪同学补接后又画出该电路的电路图如图乙，请用笔画线代替导线将这两根导线连接好_________；（3）闭合开关后，小明发现小彩灯不发光，电流表的示数为零，电压表的示数为6V，产生故障的原因可能是__________；（4）排除故障后闭合开关，移动滑动变阻器的滑片，当电压表的示数为3.8V时，小彩灯正常发光，此时电流表的示数如图丙所示，则小彩灯正常发光时的电阻为__________Ω；（计算结果保留一位小数）（5）小明继续调节滑动变阻器，又测出了几组电压和电流值，他发现算出来的电阻与3.8V时的电阻不同，最主要的原因是灯丝电阻与__________有关。五、计算题33．小明家的太阳能热水器，水箱容积是200L．小明进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃，请你求解下列问题：（1）水箱中水的质量；（2）水吸收的热量；[]（3）如果水吸收的这些热量由燃烧煤气来提供，至少需要燃烧1.25kg煤气，煤气灶的效率为多少？（煤气的热值）34．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为20Ω，电流表的量程为0～200mA，电压表的量程为0～9V。湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：（1）当电流表的示数为0.2A时，R接入电路中的阻值是多少Ω？（2）当电压表示数为8.5V时，通过R0的电流是多少A？（3）装置能监测湿度的最大值是百分之多少？
参考答案：1．B2．B3．A4．B5．D6．D7．C8．B9．C10．A11．C12．C13．     F1     C14．     100     90.9     5515．     1.2×108     3     3×107     1×107     3×10716．     热传递     做功     比热容17．     热传递     温度18．42%19．     4     ﹣20．     L1     0~0.6A     0.521．     断开     串     S1、S322．     5.6     4∶123．     串     大24．     左     4025．26．27．28．     右          6     不能     1.5     变大29．     下     质量     温度计升高的示数     煤油     6.3×106J/kg     小     燃料无法完全燃烧以及没有考虑在加热过程中热量的散失30．     速度     略     小球动能越大     不能31．     断开          右端     =     右     电压     反比32．     断开     C          灯泡断路     12.7     温度33．（1）200kg；（2）2.1×107J；（3）40%34．（1）40Ω；（2）0.175A；（3）70%
