河南省郑州市第四初级中学2022-2023学年九年级上学期期末物理试题(含答案)

这是一份河南省郑州市第四初级中学2022-2023学年九年级上学期期末物理试题(含答案)，共12页。试卷主要包含了填空题，单选题，多选题，作图题，实验题，计算题等内容，欢迎下载使用。

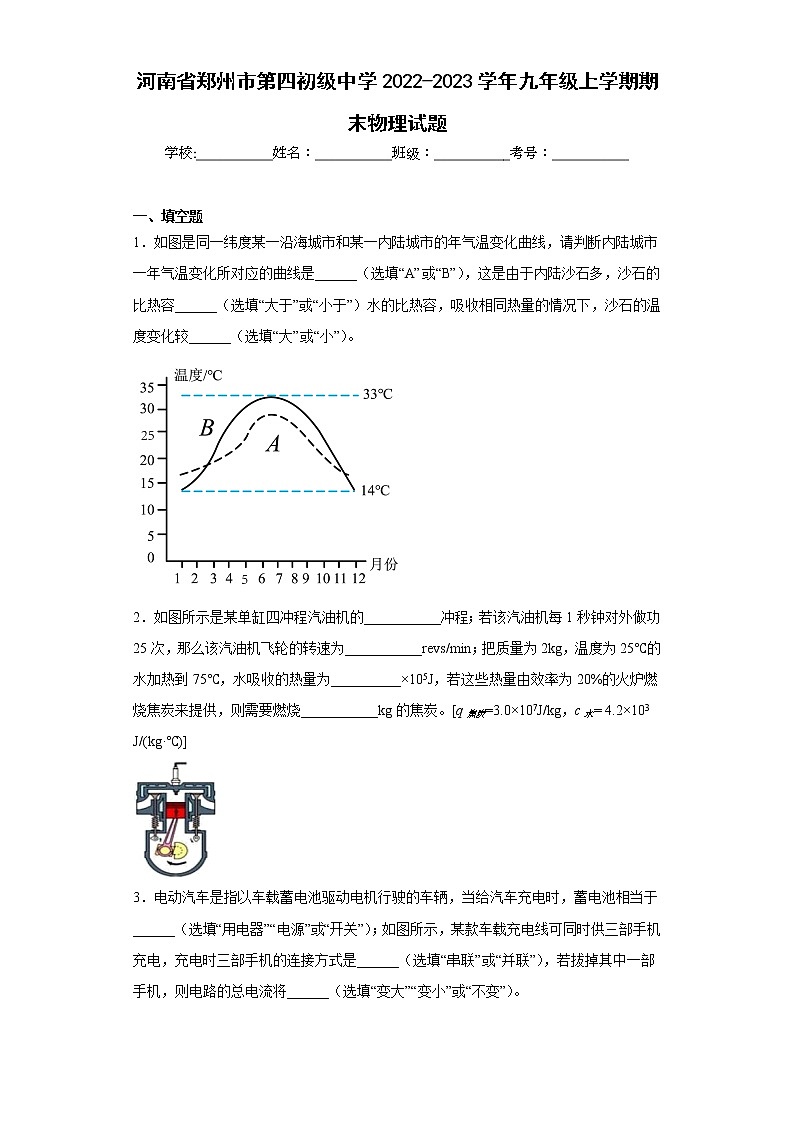

河南省郑州市第四初级中学2022-2023学年九年级上学期期末物理试题学校:___________姓名：___________班级：___________考号：___________ 一、填空题1．如图是同一纬度某一沿海城市和某一内陆城市的年气温变化曲线，请判断内陆城市一年气温变化所对应的曲线是______（选填“A”或“B”），这是由于内陆沙石多，沙石的比热容______（选填“大于”或“小于”）水的比热容，吸收相同热量的情况下，沙石的温度变化较______（选填“大”或“小”）。2．如图所示是某单缸四冲程汽油机的___________冲程；若该汽油机每1秒钟对外做功25次，那么该汽油机飞轮的转速为___________revs/min；把质量为2kg，温度为25℃的水加热到75℃，水吸收的热量为__________×105J，若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧___________kg的焦炭。[q焦炭=3.0×107J/kg，c水= 4.2×103 J/(kg·℃)]3．电动汽车是指以车载蓄电池驱动电机行驶的车辆，当给汽车充电时，蓄电池相当于______（选填“用电器”“电源”或“开关”）；如图所示，某款车载充电线可同时供三部手机充电，充电时三部手机的连接方式是______（选填“串联”或“并联”），若拔掉其中一部手机，则电路的总电流将______（选填“变大”“变小”或“不变”）。4．如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。则电源电压为___________V，这一过程电流表的示数变化了___________A，电路的总功率变化了___________W。5．甲、乙两只灯泡分别标有“6V6W”和“3V3W”，忽略温度对灯丝电阻的影响，将其串联接在电压为3V的电源两端，___________灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲∶P乙=___________，通电5min后，乙灯泡灯丝电阻产生的热量为___________J。6．如图所示装置，“×”表示垂直于纸面向里的磁场的磁感线。在弹簧秤下挂一个重为G的软铁块。软铁块下方有一螺线管，螺线管两端导线与金属导轨ab、cd相连。导体棒ef平放在导轨上，当它向右滑动时，弹簧秤示数将___________G（填“大于”“小于”“等于”）本实验现象体现的科学知识有：___________。（选填“A”“B”“C”，具体内容如下，注：若选项大于1个，中间不加符号和空格，如EFG）A．电磁感应    B．电流的磁效应    C．电流的热效应7．某兴趣小组设计了如图甲所示的汽车转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（微弱发光）交替闪烁发光。电路中电源电压恒为6伏，指示灯的规格为“6V 3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。(1)若让左转、右转指示灯同时工作，转向开关应与触点接通 ___ 。（选填“1和2”、“2和3”、“3和4”或“4和5”）(2)当动触点A和静触点B相碰在一起时，电阻R0处于 ___ 状态。（选填“通路”、“开路”、“短路”）(3)当转向开关与触点“2和3”接通时，右转指示灯两端实际电压变化规律如图乙所示。已知当右转指示灯微弱发光时，其两端实际电压为Ux，消耗的实际功率为额定功率的。求：①右转指示灯闪烁交替工作30秒消耗的电能 ____ 。②定值电阻R0的阻值 _____ 。（指示灯的电阻不变） 二、单选题8．关于温度、热量、内能，以下说法正确的是（　　）A．物体从外界吸收了热量，温度一定升高B．物体内能减少，温度有可能不变C．热传递过程中，内能大的物体一定放出热量D．物体从外界吸收了热量，内能一定增大9．如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关闭合），且将双手握住“手握感应片”（相当于开关闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（　　）A． B．C． D．10．如图所示的电路中，电源电压恒为12V，灯泡L上标有“12V 6W”字样，滑动变阻器R的规格是“50Ω 2A”，电流表的量程是“0-0.6A”，电流表的量程是“0-3A”。闭合开关S，移动滑动变阻器滑片，在不损坏电路元件的情况下，下列说法正确的是（   ）A．电压表V的示数和电流表A2的示数之比不变B．滑动变阻器接入电路的最小阻值是4.8ΩC．电路消耗的最大功率是30WD．电流表A2的示数变化范围是0.74-3A11．如图所示的四个实验中，反映电动机工作原理的是（　　）A． B．C． D．12．智能手机上已普遍使用电阻触摸屏，当手指触摸屏时，会对触摸屏产生一个压力，这种压力信号即转换成电信号，从而确定触摸的位置．如图在竖直方向上触摸屏相当于一根电阻丝，触摸P点时电阻丝被分为上、下两部分，电阻分别为R1、R2，电源电压不变．当触摸点P沿竖直方向向上移动时，则下列判断正确的是（　　）A．R1的阻值变大 B．R2的阻值变小C．R1两端的电压变小 D．电路中的电流变大13．手机无线充电是一种便捷的充电方式。无线充电的原理是：电流通过送电线圈（充电器内）产生磁场，受电线圈（手机上）靠近磁场时，受电线圈内就会产生感应电流，给智能手机充电，如图。则与受电线圈处用到的实验原理与如图一致的是（　　）A． B．C． D． 三、多选题14．如图甲所示的电路中，电源电压保持不变。图乙是通过小灯泡L的电流I随小灯泡两端的电压U变化的图像。下列说法中正确的是（　　）A．滑动变阻器滑片P向右移动，小灯泡变亮B．小灯泡两端电压增大时，小灯泡电阻变小C．滑动变阻器滑片P向左移动，电流表示数变大D．小灯泡电压为2.5V时，小灯泡的功率为0.70W15．如图所示为家庭中常用的“变频制冷空调”压缩机工作原理图。图中Rx为热敏电阻，M2是大功率压缩机。开机时大功率压缩机以最大功率工作，当室温达到设定温度时，自动切换为小功率压缩机M1工作，空调的功率就减小到较小值，以维持室温基本不变。下列说法正确的是（　　）A．热敏电阻的阻值随温度的减小而增大B．电磁铁的上端为N极C．如果将电路中的滑动变阻器R0的滑片向右滑动，则可适当提高设定温度D．如果将电路中的滑动变阻器R0的滑片向左滑动，则可适当提高设定温度 四、作图题16．两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至低挡位置，电路处于低功率工作状态，两根电阻丝都发热；开关S转动至高挡位置，电路处于高功率工作状态，仅有一根电阻丝发热。请以笔画线代替导线完成电路连接。(      )17．如图所示电路，请将实物图连接完整并标出通电螺线管的N极。（要求：滑动变阻器的滑片向右移动时，通电螺线管磁性增强）(    ) 五、实验题18．小伟同学利用如图甲所示的装置，来探究水和酒精两种不同液体的吸热能力。（1）小伟在该实验中采用的方法是使___________（选填“质量”或“体积”）和初温相同的水和酒精两种液体吸收相同的热量，然后比较___________（选填“升高的温度”或“加热时间”），来判断两种液体的吸热能力；（2）图乙是小伟根据测得的数据，绘制出的两种液体温度随时间变化的关系图像，由图像可以判断：__________（选填“水”或“酒精”）的吸热能力强；（3）已知水的比热容为4.2×103 J/(kg·℃)，则酒精的比热容为___________×103 J/(kg·℃)。19．某学习小组在“探究导体中的电流与电阻的关系”实验中，连接了如图所示的电路（电源电压保持4.5V不变）。（1）连接好电路，闭合开关S，发现电压表示数接近电源电压，电流表无示数，则故障可能为定值电阻R___________（选填“短路或“断路”）；（2）实验中，当R的电阻由5Ω更换为10Ω时。闭合开关S后，电压表示数会__________（选填“变大”或“变小”），滑动变阻器的滑片应向___________（选填“左”或“右”）端滑动；（3）图乙是学习小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知控制R两端的电压为___________V，得出的结论：在电压一定时，___________与___________成反比；（4）若实验中R的阻值分别是5Ω、10Ω、15Ω和20Ω，则滑动变阻器的最大阻值至少是__________Ω。20．有一只小灯泡的额定电压为2.5V，小红想测量这个小灯泡在不同工作状态下的实际功率和额定功率，实验电路如图1所示。（1）实验过程中，某次测量时电压表的示数为2.0V。现要测小灯泡的额定功率，则应将滑动变阻器的滑片向___________（选填“A”或“B”）端移到某一位置，才能使小灯泡正常工作。当小灯泡在额定电压下正常发光时，电流表示数为0.32A，则此小灯泡的额定功率为__________W；（2）完成上述实验后，小红又设计了一种测小灯泡额定功率的方案，如图2所示，其中R0是阻值已知的定值电阻。请将下列实验步骤补充完整：①连接好电路，闭合开关S，将开关S1拨到触点__________（选填“1”或“2”），移动滑动变阻器的滑片，使电压表的示数为小灯泡的额定电压U额；②保持滑动变阻器的滑片不动，再将开关S1拨到另一触点，读出电压表的示数U1；③用U1、U额和R0表示小灯泡的额定功率，其表达式为：P=__________。（选填“A”“B”“C”或“D”）A．        B．C．        D． 六、计算题21．“五一”假期，小明一家驱车外出旅游，当汽车以108km/h的速度在高速公路上匀速直线行驶时，汽车受到的阻力是整车重的0.08倍，效率为40%。已知汽车整车重力为13750N，油箱容积为50L。（汽油热值q=3.3×107J/L）（1）这时汽车牵引力做功的功率是多少？（2）该车加一满箱汽油，按照以上速度最多可以匀速直线行驶多远的路程？
参考答案：1．     B     小于     大2．     压缩     3000     4.2     0.073．     用电器     并联     变小4．     6     0.4     2.45．     甲     1∶2     9006．     大于     AB7．     3和4     短路     32.4J     48Ω8．B9．A10．C11．C12．C13．A14．CD15．AC16．17．18．     质量     升高的温度     水     2.419．     断路     变大     左     3     通过导体的电流     导体的电阻     1020．     B     0.8     1     A21．（1）33000W；（2）600km
