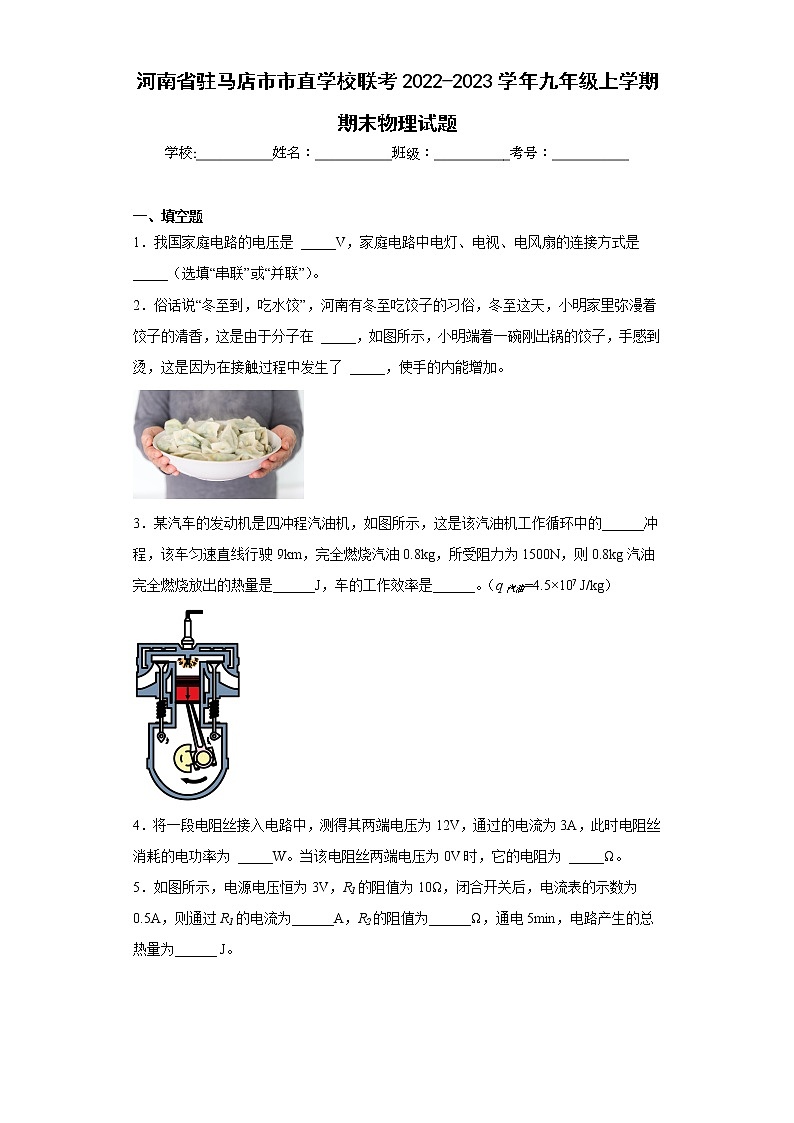

河南省驻马店市市直学校联考2022-2023学年九年级上学期期末物理试题(含答案)

这是一份河南省驻马店市市直学校联考2022-2023学年九年级上学期期末物理试题(含答案)，共10页。试卷主要包含了填空题，简答题，单选题，多选题，作图题，实验题，计算题等内容，欢迎下载使用。

一、填空题
1．我国家庭电路的电压是 _____V，家庭电路中电灯、电视、电风扇的连接方式是 _____（选填“串联”或“并联”）。
2．俗话说“冬至到，吃水饺”，河南有冬至吃饺子的习俗，冬至这天，小明家里弥漫着饺子的清香，这是由于分子在 _____，如图所示，小明端着一碗刚出锅的饺子，手感到烫，这是因为在接触过程中发生了 _____，使手的内能增加。
3．某汽车的发动机是四冲程汽油机，如图所示，这是该汽油机工作循环中的______冲程，该车匀速直线行驶9km，完全燃烧汽油0.8kg，所受阻力为1500N，则0.8kg汽油完全燃烧放出的热量是______J，车的工作效率是______。（q汽油=4.5×107 J/kg）
4．将一段电阻丝接入电路中，测得其两端电压为12V，通过的电流为3A，此时电阻丝消耗的电功率为 _____W。当该电阻丝两端电压为0V时，它的电阻为 _____Ω。

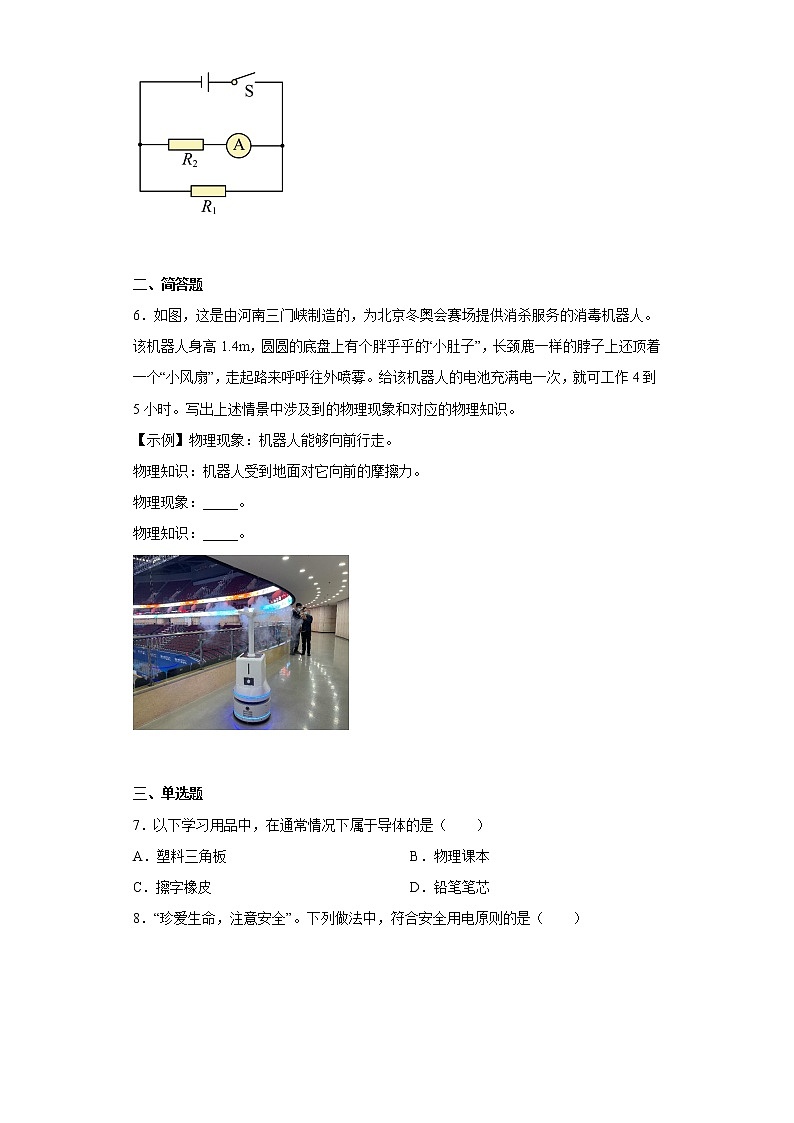

5．如图所示，电源电压恒为3V，R1的阻值为10Ω，闭合开关后，电流表的示数为0.5A，则通过R1的电流为______A，R2的阻值为______Ω，通电5min，电路产生的总热量为______ J。
二、简答题
6．如图，这是由河南三门峡制造的，为北京冬奥会赛场提供消杀服务的消毒机器人。该机器人身高1.4m，圆圆的底盘上有个胖乎乎的“小肚子”，长颈鹿一样的脖子上还顶着一个“小风扇”，走起路来呼呼往外喷雾。给该机器人的电池充满电一次，就可工作4到5小时。写出上述情景中涉及到的物理现象和对应的物理知识。
【示例】物理现象：机器人能够向前行走。
物理知识：机器人受到地面对它向前的摩擦力。
物理现象：_____。
物理知识：_____。
三、单选题
7．以下学习用品中，在通常情况下属于导体的是（ ）
A．塑料三角板B．物理课本
C．擦字橡皮D．铅笔笔芯

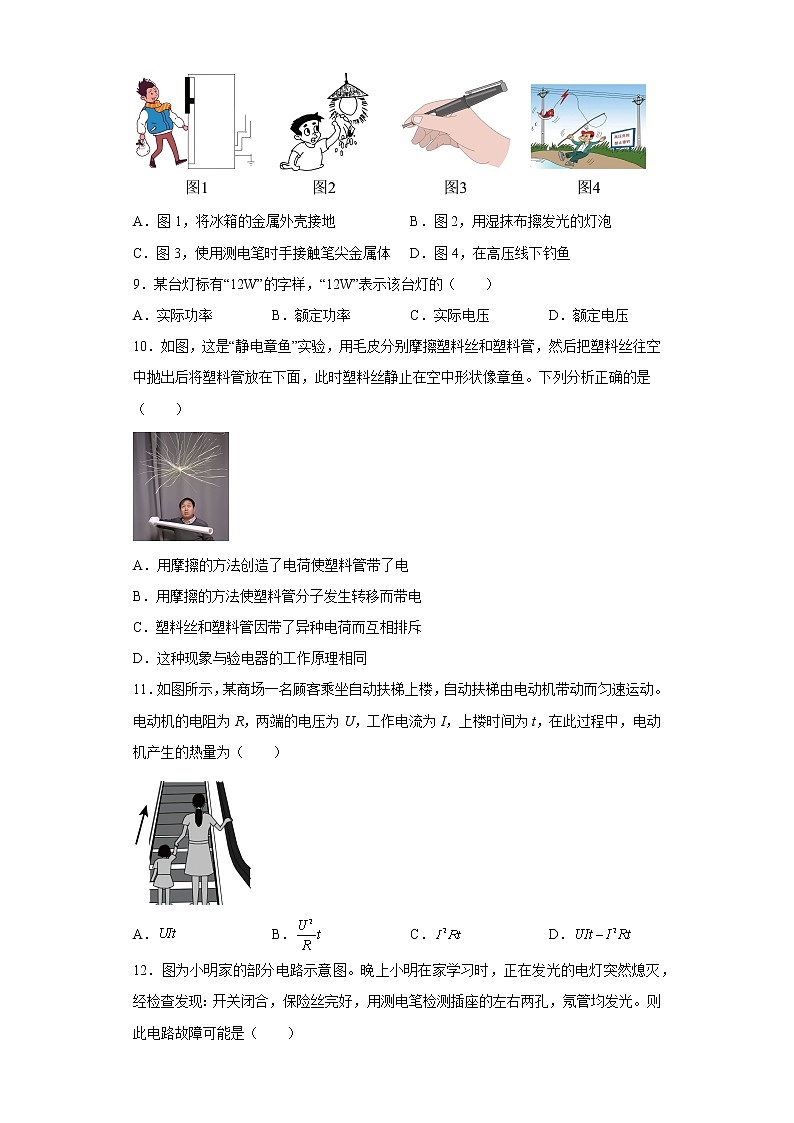

8．“珍爱生命，注意安全”。下列做法中，符合安全用电原则的是（ ）
A．图1，将冰箱的金属外壳接地B．图2，用湿抹布擦发光的灯泡
C．图3，使用测电笔时手接触笔尖金属体D．图4，在高压线下钓鱼
9．某台灯标有“12W”的字样，“12W”表示该台灯的（ ）
A．实际功率B．额定功率C．实际电压D．额定电压
10．如图，这是“静电章鱼”实验，用毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是（ ）
A．用摩擦的方法创造了电荷使塑料管带了电
B．用摩擦的方法使塑料管分子发生转移而带电
C．塑料丝和塑料管因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同
11．如图所示，某商场一名顾客乘坐自动扶梯上楼，自动扶梯由电动机带动而匀速运动。电动机的电阻为R，两端的电压为U，工作电流为I，上楼时间为t，在此过程中，电动机产生的热量为（ ）
A．B．C．D．
12．图为小明家的部分电路示意图。晚上小明在家学习时，正在发光的电灯突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测插座的左右两孔，氖管均发光。则此电路故障可能是（ ）
A．插座短路B．进户的零线断路
C．进户的火线断路D．电灯的灯丝断路
四、多选题
13．下列说法正确的是（ ）
A．物体的内能增大，温度不一定升高
B．自然界中水能的循环再生过程不遵循能量守恒定律
C．新型电热毯的电阻丝是用超导体材料制成的
D．消耗电能相同的用电器，产生的热量不一定相同
14．如图，这是货物计数装置简化电路图，电源电压不变，R0为定值电阻，R为光敏电阻，有光照时其阻值变小，计数器由电压表改装而成。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（ ）
A．通过R0的电流变大B．R0与R的电流之比不变
C．电压表示数变小D．电路的总功率变小
五、作图题
15．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
16．请你用笔画线代替导线，把图中的三孔插座和带有开关的电灯分别正确地接入电路中。
六、实验题
17．图甲是小明探究“串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应该处于______（选填“闭合”或“断开”）状态。
（2）小明根据电路图连接好电路，把电压表接在A、B之间，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该断开开关，______。
（3）正确实验后，小明分析多组数据得出结论：______。（请使用文字叙述）
18．利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。烧瓶中铜丝电阻小于镍铬合金丝电阻。
（1）实验中两金属丝产生热量的多少是通过观察______反映出来的。这里采用的物理研究方法是______法；
（2）为了便于比较两根电阻丝通过电流后产生热量的多少，A、B两瓶中要装入______相等、初温相同的同种液体。为了在较短时间内达到明显的实验效果，实验时选用煤油而不选水，是因为煤油的比热容______（选填“大于”、“等于”或“小于”）水的比热容；
（3）通电一定时间后，可以看到______瓶中煤油温度升得高，这表明在相同时间内，电流相同的情况下，导体的电阻越______，电流通过导体时产生的热量越多；
（4）如果在两烧瓶中分别装入质量相等的不同液体，并接入两根阻值______（选填“相同”或“不同”）的电阻丝，就可用这个装置来探究两种不同液体的吸热性质。
19．某实验小组用图甲电路测量小灯泡电功率，电源电压恒为3V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；______
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______（填序号）；
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）问题解决后，移动变阻器的滑片到某一位置时，电压表的示数为1V，此时应将变阻器的滑片向______（选填“左”或“右”）滑动，直到电压表的示数为2.5V时为止；
（4）根据实验数据绘制成了U-I图像如图乙所示，根据图像提供的信息，可计算出小灯泡的额定功率是______W，进一步分析图乙可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是小灯泡电阻受______的影响；
（5）另一实验小组电压表被损坏，老师另给该小组两个开关和一个阻值为10Ω的定值电阻R0，也测出了一个额定电压U额为2.5V的小灯泡的额定功率，他们所设计的实验电路如图丙所示，请根据电路图和操作步骤完成下列问题：
①连接好电路后，闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电流表的示数I1=______A时，小灯泡正常发光；
②保持滑动变阻器滑片P的位置不动，断开S1，闭合S2，读出电流表的示数为I2；
③则小灯泡的额定功率P额=______（用U额、I1、I2表示）。
七、计算题
20．孝顺的小明同学给爷爷网购了一台铭牌上标有“220V，1210W”字样的电热足浴器。问：
（1）足浴器的电热丝电阻是多大？
（2）足浴器将质量为4kg、初温为20℃的水加热至45℃，水吸收的热量是多少？[水的比热容c水＝4.2×103J/（kg•℃）]
（3）若晚上用电高峰时的实际电压只有200V，足浴器加热上述的水需要工作多长时间？（电热丝电阻不变，不计热量损失）
21．为了改善路况，专家研究出来一种新型材料制作井盖，大大提高了井盖的抗压能力。某科技小组为了测试该材料的抗压能力，取下来一小块样品进行抗压力测试。如图甲所示，将该材料样品（不计质量）平放在压力传感器上，闭合开关S，在样品上施加压力F，改变压力F的大小，进行多次实验。已知压力传感器的电阻R随压力F变化的关系如图乙所示，电源电压恒定不变，定值电阻R0=20Ω。问：（g取10N/kg）
（1）压力为零时，电流表的示数为0.2A，电源电压是多大？
（2）经过多次实验，当电流为0.6A时，该材料将要破损，该材料承受的最大压力为多少？
（3）科技小组想继续利用此装置改装为磅秤，如果电流表的量程为“0~1A”，该磅秤能测量的最大质量为多少？
参考答案：
1． 220 并联
2． 不停地做无规则运动 热传递
3． 做功
4． 36 4
5．
6． 机器人使用一段时间需要充电 充电的过程中，是把电能转化为化学能
7．D
8．A
9．B
10．D
11．C
12．B
13．AD
14．BD
15．
16．
17． 断开 0.5 电压表换用小量程 串联电路两端的总电压等于各部分电路两端的电压之和
18． 温度计示数的变化 转换 质量 小于 B 大 相同
19． C 左 0.5 温度 0.25
20．（1）40Ω；（2）4.2×105J；（3）420s
21．（1）24V；（2） 6000N；（3） 1000kg
