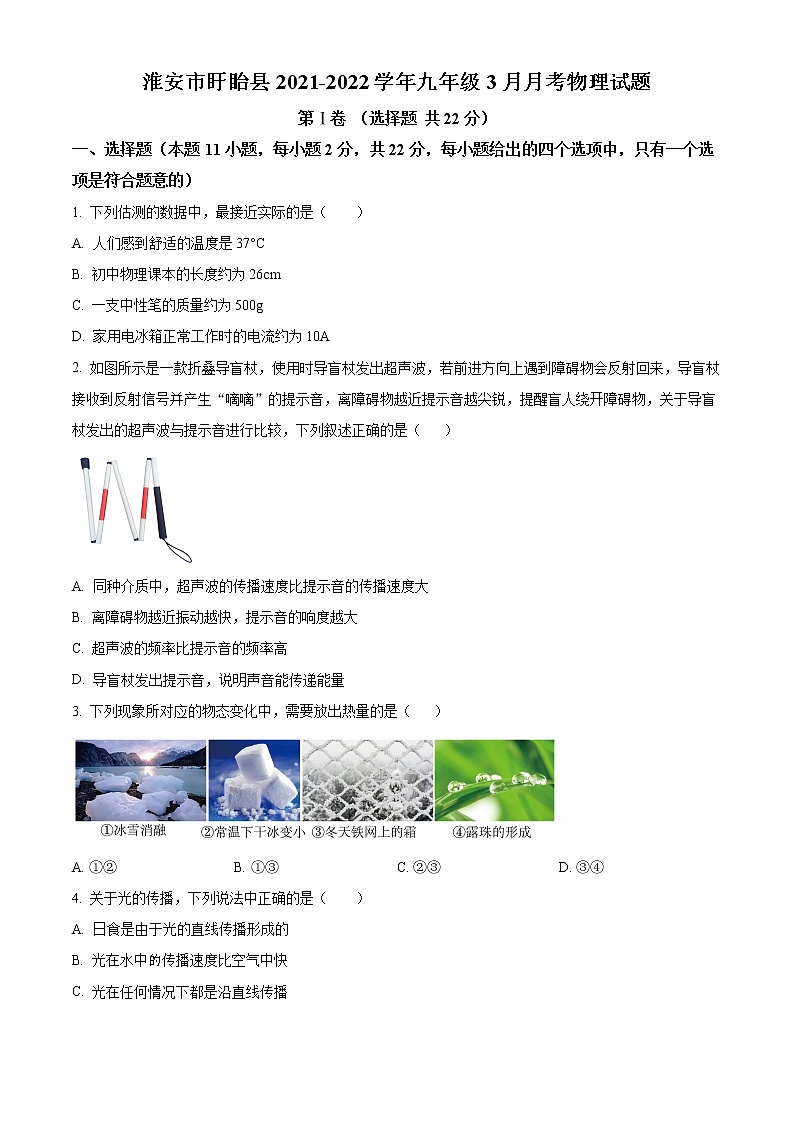

淮安市盱眙县2021-2022学年九年级3月月考物理试题
第Ⅰ卷 （选择题 共22分）
一、选择题（本题11小题，每小题2分，共22分，每小题给出的四个选项中，只有一个选项是符合题意的）
1. 下列估测的数据中，最接近实际的是（　　）
A. 人们感到舒适的温度是37°C
B. 初中物理课本的长度约为26cm
C. 一支中性笔的质量约为500g
D. 家用电冰箱正常工作时的电流约为10A
2. 如图所示是一款折叠导盲杖，使用时导盲杖发出超声波，若前进方向上遇到障碍物会反射回来，导盲杖接收到反射信号并产生“嘀嘀”的提示音，离障碍物越近提示音越尖锐，提醒盲人绕开障碍物，关于导盲杖发出的超声波与提示音进行比较，下列叙述正确的是（ ）

A. 同种介质中，超声波的传播速度比提示音的传播速度大
B. 离障碍物越近振动越快，提示音的响度越大
C. 超声波的频率比提示音的频率高
D. 导盲杖发出提示音，说明声音能传递能量
3. 下列现象所对应的物态变化中，需要放出热量的是（ ）

A. ①② B. ①③ C. ②③ D. ③④
4. 关于光的传播，下列说法中正确的是（　　）
A. 日食是由于光的直线传播形成的
B. 光在水中传播速度比空气中快
C. 光在任何情况下都是沿直线传播
D. 同种介质中，紫外线传播速度比红外线快

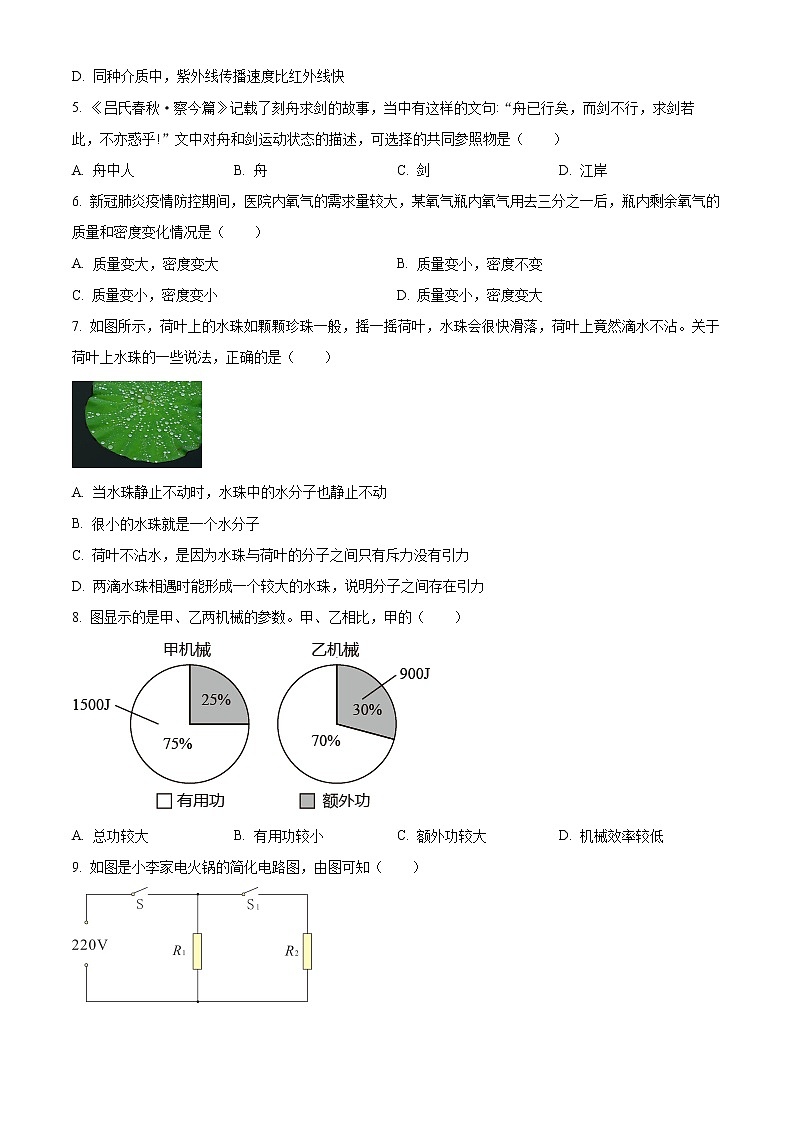

5. 《吕氏春秋·察今篇》记载了刻舟求剑的故事，当中有这样的文句:“舟已行矣，而剑不行，求剑若此，不亦惑乎!”文中对舟和剑运动状态的描述，可选择的共同参照物是（　　）
A. 舟中人 B. 舟 C. 剑 D. 江岸
6. 新冠肺炎疫情防控期间，医院内氧气的需求量较大，某氧气瓶内氧气用去三分之一后，瓶内剩余氧气的质量和密度变化情况是（　　）
A. 质量变大，密度变大 B. 质量变小，密度不变
C. 质量变小，密度变小 D. 质量变小，密度变大
7. 如图所示，荷叶上的水珠如颗颗珍珠一般，摇一摇荷叶，水珠会很快滑落，荷叶上竟然滴水不沾。关于荷叶上水珠的一些说法，正确的是（　　）

A. 当水珠静止不动时，水珠中的水分子也静止不动
B. 很小的水珠就是一个水分子
C. 荷叶不沾水，是因为水珠与荷叶的分子之间只有斥力没有引力
D. 两滴水珠相遇时能形成一个较大的水珠，说明分子之间存在引力
8. 图显示的是甲、乙两机械的参数。甲、乙相比，甲的（　　）

A. 总功较大 B. 有用功较小 C. 额外功较大 D. 机械效率较低

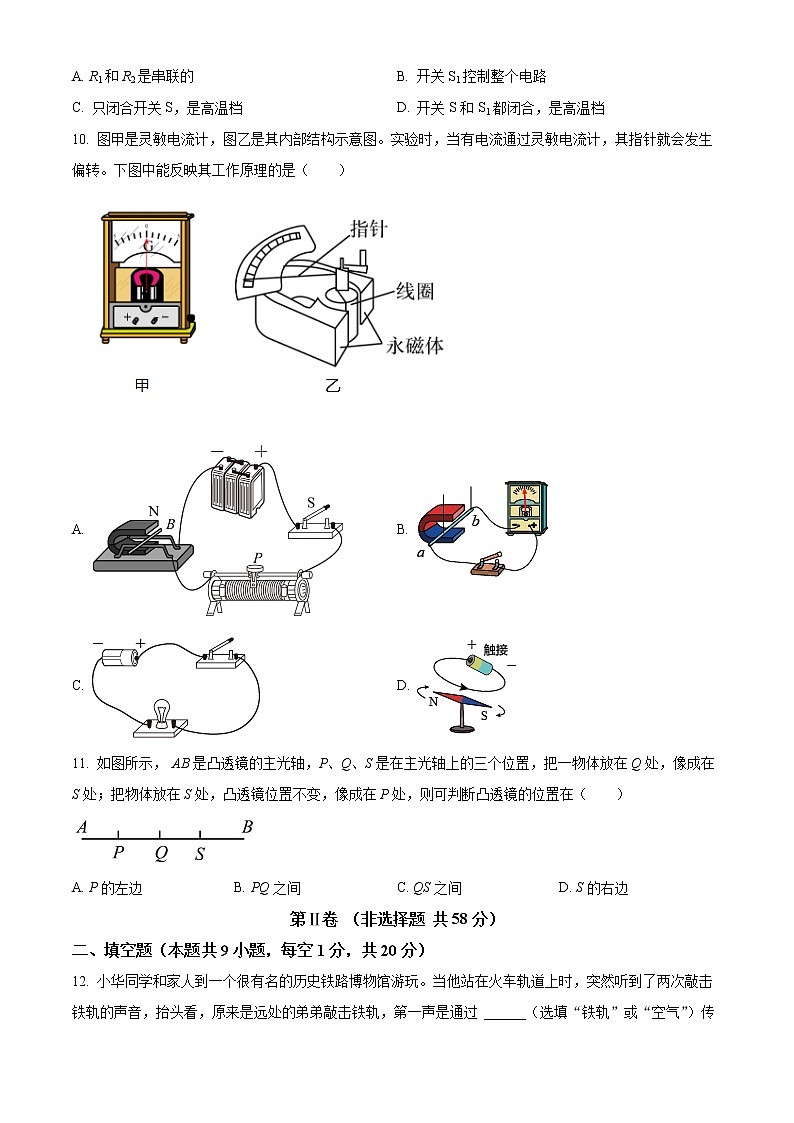

9. 如图是小李家电火锅的简化电路图，由图可知（　　）

A. R1和R2是串联的 B. 开关S1控制整个电路
C. 只闭合开关S，是高温档 D. 开关S和S1都闭合，是高温档
10. 图甲是灵敏电流计，图乙是其内部结构示意图。实验时，当有电流通过灵敏电流计，其指针就会发生偏转。下图中能反映其工作原理的是（　　）

A. B.
C. D.
11. 如图所示， AB是凸透镜的主光轴，P、Q、S是在主光轴上的三个位置，把一物体放在Q处，像成在S处；把物体放在S处，凸透镜位置不变，像成在P处，则可判断凸透镜的位置在（　　）

A. P的左边 B. PQ之间 C. QS之间 D. S的右边
第Ⅱ卷 （非选择题 共58分）
二、填空题（本题共9小题，每空1分，共20分）
12. 小华同学和家人到一个很有名的历史铁路博物馆游玩。当他站在火车轨道上时，突然听到了两次敲击铁轨的声音，抬头看，原来是远处的弟弟敲击铁轨，第一声是通过 ______（选填“铁轨”或“空气”）传来的，他及时制止了弟弟的这种行为，告诉他要文明出游，从防止噪声的途径看，这是从 ______防止噪声。
13. 两个完全相同的玻璃杯A和B，A倒扣着放入盛水的容器中、B中装有一些水，如图所示放置，用酒精灯给各容器中的水加热，使水沸腾后继续加热的过程中，A杯中的水 ______（填“能”或“不能”）沸腾，B杯中的水 ______（填“能”或“不能’）沸腾。

14. 红光、蓝光、和______ 光被称为光的三原色；阳光下看到一朵红色的花，是因为这朵花______红光；如果把这朵花放在暗室里，用蓝光照在这朵花上，则这朵花呈现______色。
15. 学过天平使用的知识后，好奇的小明想用家中的一架旧天平称一个鸡蛋的质量．在调节横梁平衡时，先将游码移至零刻度线处，此时指针偏向分度盘右侧，则应将平衡螺母向_______调节．他发现无论怎样调节平衡螺母，指针总略偏向分度盘右侧 ，于是他在天平的左盘中放入几粒米后重新调节平衡并进行了测量，如图所示．则鸡蛋的质量_______61g（大于／等于／小于）．

16. 《论衡》中记载∶“司南之杓，投之于地，其柢指南。”如图，司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的______（选填 “南”或“北”）极。指南针在通电螺线管附近发生偏转，是因为______产生了磁场。

17. 用如图所示的滑轮组将重200N的物体在10s内竖直匀速提升4m，机械效率为80%。则有用功为______J，拉力的功率为______W，若增大所提物体的质量，则滑轮组械效率将______（选填“增大”、“不变”或“减小”）。

18. 如图所示是某同学设计的水位自动报警装置，当水位上升到与金属片A接触时，控制电路接通，此时，工作电路中的 ______（选填“灯亮”或“铃响”），通电螺线管上方为______（选填“N”或“S”）极。

19. 定值电阻R1、R2的电流和电压关系图像如图所示。当把R1、R2并联在某一电路中时，两电阻两端的电压之比U1∶U2=______，通过两电阻的电流之比I1∶I2=______。

20. 如图甲所示，电源电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图乙所示，滑动变阻器R的最大阻值为20Ω，当滑动变阻器刚好滑到中点时，灯泡L的阻值为______Ω，在某次正常调节中，滑动变阻器R的阻值变化量比灯泡L的阻值变化量大，则滑片P的移动方向是______（选填“一定向左”、“一定向右”或“向左、向右均可”）

三、解答题（本题共8小题，每图1分，每空1分，共38分，解答计算题时，要有必要文字说明，）
21. 如图所示，物体AO放置在水平面上，A'O是AO在平面镜中像，且A'O垂直于AO，请在图中画出平面镜的位置。

22. 如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

23. 如图所示，一束光沿AO从空气斜射入水中，请画出折射光线大致方向。

24. 在如图所示光路图中，填入合适的透镜，对视力进行矫正。

25. 如图所示，的电阻为，闭合开关后，通过电阻和的电流分别为和，求：
（1）电源电压；
（2）整个电路消耗的总功率。

26. 如图甲所示，小明同学设计了“探究冰熔化时温度变化规律”实验装置（标准大气压下）。

（1）该实验还需要的测量器材有______；
（2）该实验采用这种加热方式的好处是使被加热物质______；
（3）小明某一时刻观察到温度计示数如图乙所示，该温度值为______℃；
（4）根据实验数据，小明画出了温度随时间变化的图像如图丙所示，分析图像可知：
①冰熔化过程经历了______min；
②当冰全部熔化后继续加热，其温度随时间变化的图线是______（选填“CD”、“CE”或“CF”）；
③若该物质在第3min时比热容为c1，第12min时比热容为c2，则c1︰c2=______。
27. 某同学利用可折叠纸板ENF、两支完全相同的蜡烛、薄玻璃板、平面镜、刻度尺等器材，进行部分光学实验探究：
次数
∠
∠
1
30°
30°
2
45°
45°
3
60°
60°

（1）用图甲装置“探究光反射时的规律”，得到表中的多组数据：
①分析数据得出的结论是______；
②以ON为轴，将右侧纸板向前或向后翻折，观察什么情况下右侧纸板上有反射光束，可以得到的结论是______；
（2）他继续用图乙装置“探究平面镜成像的特点”：
①点燃的蜡烛到玻璃板的距离为______cm；
②当蜡烛远离玻璃板时，蜡烛像的大小将______（选填“变大”、“变小”或“不变”）；
③他发现玻璃板前点燃的蜡烛逐渐变短，移动玻璃板后面的蜡烛，它与玻璃板前蜡烛的像______（选填“能”或“不能”）完全重合。
28. 小明用焦距为15.0cm的凸透镜探究凸透镜的成像规律，当各器材位置如图所示时，光屏上承接到烛焰清晰的像

（1）实验前，应调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在凸透镜的______ 。
（2）此时烛焰的成像特点与______（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同。
（3）实验时，若一只苍蝇落在了凸透镜上，光屏上______（选填“有”或“没有”）苍蝇的像。
（4）小明将一副远视眼镜的镜片放在蜡烛与凸透镜之间且靠近凸透镜的地方，若保持光屏的位置不变，仅将蜡烛向______移动适当距离，光屏上即可重新承接到烛焰清晰的像。
29. 测量液体的密度

（1）把天平放在水平桌面上，如图甲所示，接下来应进行的操作是_________，再调节平衡螺母使横梁平衡。
（2）调节好天平后，按照如下步骤进行实验。
①用天平测出烧杯和液体的总质量为m1=101g；
②将烧杯中的一部分液体倒入量筒中，测出体积为V，如图乙所示，则V=________cm3；
③用天平测出烧杯和剩余液体的总质量为m2，所用砝码和游码在标尺上的位置如图丙所示，则m2=_________g；
④计算出液体的密度ρ=_________kg/m3。
30. 如图甲是小明“探究串联电路的电压规律”的实验电路图，

（1）连接电路时，开关应______，实验时，灯L1和灯L2规格应______（填“相同”或“不相同”）；
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中A、B两点、B、C两点及A、C两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______；
（3）处理好故障后，小明把电压表接在A、B之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______；
（4）正确实验后，小明分析多组数据得出结论：串联电路中，电路两端的总电压等于各部分电路两端电压之和。
31. 探究利用磁场产生电流的实验中，连接了如图所示的实验装置。

（1）将磁铁快速向下插入螺线管时，观察到电流表指针向左偏转，这一现象叫______。此过程是由_____能转化成______能，在这个电路中，螺线管和磁铁相当于_____（选填“用电器”或“电源”）。
（2）磁铁插入螺线管后，保持静止，此时电流表指针指在表盘中央。拿着磁铁和螺线管以相同的速度一起向上匀速直线运动，此过程电流表指针将______（选填“向左偏转”、“不偏转”或“向右偏转”）。
（3）在（1）操作的基础上，要进一步探究感应电流方向与磁场方向的关系，做法是：______。
答案与解析
第Ⅰ卷 （选择题 共22分）
一、选择题（本题11小题，每小题2分，共22分，每小题给出的四个选项中，只有一个选项是符合题意的）
1. 下列估测的数据中，最接近实际的是（　　）
A. 人们感到舒适的温度是37°C
B. 初中物理课本的长度约为26cm
C. 一支中性笔质量约为500g
D. 家用电冰箱正常工作时的电流约为10A
【答案】B
【解析】
【详解】A．人感到舒适的温度范围约为19~24°C，不是37°C，故A不符合题意；
B．初中物理课本的长度大约为26cm，宽度约为18cm，故B符合题意；
C．一支中性笔的质量约为10~20g左右，故C不符合题意；
D．家用电冰箱正常工作时的电流约为1A左右，故D不符合题意。
故选B。
2. 如图所示是一款折叠导盲杖，使用时导盲杖发出超声波，若前进方向上遇到障碍物会反射回来，导盲杖接收到反射信号并产生“嘀嘀”的提示音，离障碍物越近提示音越尖锐，提醒盲人绕开障碍物，关于导盲杖发出的超声波与提示音进行比较，下列叙述正确的是（ ）

A. 同种介质中，超声波的传播速度比提示音的传播速度大
B. 离障碍物越近振动越快，提示音的响度越大
C. 超声波的频率比提示音的频率高
D. 导盲杖发出提示音，说明声音能传递能量
【答案】C
【解析】
【详解】A．声音传播速度与介质种类和介质温度有关，所以同种介质中，温度相同时，超声波和提示音的传播速度相等，故A错误；
B．当导盲杖离障碍物越近，振动越快，音调越高，提示音越尖锐，故B错误；
C．提示音能引起人的听觉，频率在20~20000赫兹之间，超声波频率大于20000赫兹，超声波频率大于提示音频率，故C正确；
D．盲人通过提示音的音调高低判断与障碍物之间的距离，提示音给盲人传递距离信息，故D错误。
故选C。
3. 下列现象所对应的物态变化中，需要放出热量的是（ ）

A. ①② B. ①③ C. ②③ D. ③④
【答案】D
【解析】
【详解】①冰雪消融是熔化现象，熔化吸热；
②干冰变小是升华现象，升华吸热；
③霜是水蒸气放热凝华形成的，凝华放热；
④露珠是水蒸气放热液化形成的，液化放热。
故ABC不符合题意，D符合题意。
故选D。
4. 关于光的传播，下列说法中正确的是（　　）
A. 日食是由于光的直线传播形成的
B. 光在水中的传播速度比空气中快
C. 光在任何情况下都是沿直线传播
D. 同种介质中，紫外线传播速度比红外线快
【答案】A
【解析】
【详解】A．日食、月食都是光的直线传播形成的，故A正确；
B．光在水中的传播速度比空气中慢，故B错误；
C．光在同种均匀介质中沿直线传播，故C错误；
D．紫外线与红外线，以及可见光都是电磁波，在同种介质中传播的速度都是一样的，故D错误。
故选A。
5. 《吕氏春秋·察今篇》记载了刻舟求剑的故事，当中有这样的文句:“舟已行矣，而剑不行，求剑若此，不亦惑乎!”文中对舟和剑运动状态的描述，可选择的共同参照物是（　　）
A. 舟中人 B. 舟 C. 剑 D. 江岸
【答案】D
【解析】
【分析】
【详解】舟已行矣，而剑不行，意思是舟已经向前行驶了，但剑没有行进，即舟是运动的，剑是静止的。
A．以舟中人为参照物，舟相对于人的位置没有发生变化，是静止的，剑相对于人的位置发生变化，是运动的，故A错误；
B．以舟为参照物，剑相对于舟的位置发生变化，是运动的，舟不能以自身为参照物，故B错误；
C．以剑为参照物，舟相对于剑的位置发生变化，是运动的，剑不能以自身为参照物，故C错误；
D．以江岸为参照物，舟相对于江岸的位置发生变化，是运动的，以江岸为参照物，剑相对于江岸的位置没有发生变化，是静止的，均以江岸为参照物，故D正确。
故选D。
6. 新冠肺炎疫情防控期间，医院内氧气的需求量较大，某氧气瓶内氧气用去三分之一后，瓶内剩余氧气的质量和密度变化情况是（　　）
A. 质量变大，密度变大 B. 质量变小，密度不变
C. 质量变小，密度变小 D. 质量变小，密度变大
【答案】C
【解析】
【详解】某氧气瓶内氧气用去三分之一后，氧气瓶内氧气的质量变小，而瓶内氧气的体积不变，由可知剩余氧气的密度变小。
故选C。
7. 如图所示，荷叶上的水珠如颗颗珍珠一般，摇一摇荷叶，水珠会很快滑落，荷叶上竟然滴水不沾。关于荷叶上水珠的一些说法，正确的是（　　）

A. 当水珠静止不动时，水珠中的水分子也静止不动
B. 很小的水珠就是一个水分子
C. 荷叶不沾水，是因为水珠与荷叶的分子之间只有斥力没有引力
D. 两滴水珠相遇时能形成一个较大的水珠，说明分子之间存在引力
【答案】D
【解析】
【分析】
【详解】A．当水珠静止不动时，水珠中的水分子在做无规则运动，故A错误；
B．很小的水珠由大量的水分子组成的，故B错误；
C．荷叶不沾水，是因为水珠与荷叶的分子之间既有斥力，也有引力，故C错误；
D．两滴水珠相遇时能形成一个较大的水珠，分子之间存在引力，才会聚集成一个大水珠，故说明分子之间存在引力，故D正确。
故选D。
8. 图显示的是甲、乙两机械的参数。甲、乙相比，甲的（　　）

A. 总功较大 B. 有用功较小 C. 额外功较大 D. 机械效率较低
【答案】B
【解析】
【分析】
【详解】AB．由图可知，甲机械的有用功是1500J，所占的比例是75%，总功
W甲总==2000J
乙机械的额外功是900J，所占的比例是30%，总功
W乙总==3000J
甲的总功小，乙机械的有用功
W乙有=W乙总-W乙额=3000J-900J=2100J
甲的有用功小，故A不符合题意，B符合题意；
C．甲机械的额外功
W甲额=W甲总-W甲有=2000J-1500J=500J
乙机械的额外功是900J，甲的额外功较小，故C不符合题意；
D．由图可知，甲的机械效率是75%，乙的机械效率是70%，甲的机械效率较大，故D不符合题意。
故选B。
9. 如图是小李家电火锅的简化电路图，由图可知（　　）

A. R1和R2是串联的 B. 开关S1控制整个电路
C. 只闭合开关S，是高温档 D. 开关S和S1都闭合，是高温档
【答案】D
【解析】
【分析】
【详解】A．R1和R2的左端与左端相连，右端与右端相连， R1和R2是并联的，故A不符合题意；
B．开关S在干路上，开关S1在支路上，开关S控制整个电路，开关S1 控制R2，故B不符合题意；
C．只闭合开关S，电路中只有R1工作，电路电阻较大，是低温档，故C不符合题意；
D．开关S和S1都闭合，R1和R2是并联的，电路电阻较小，是高温档，故D符合题意。
故选D。
10. 图甲是灵敏电流计，图乙是其内部结构示意图。实验时，当有电流通过灵敏电流计，其指针就会发生偏转。下图中能反映其工作原理的是（　　）

A. B.
C. D.
【答案】A
【解析】
【分析】
【详解】灵敏电流计是根据通电导体在磁场中受到力的作用制成的。
A．图中有电源、金属棒和磁体，闭合开关，金属棒会运动，说明通电导体在磁场中受到力的作用，故A符合题意；
B．导体在磁场中做切割磁感线运动，会产生感应电流，研究电磁感应现象，故B不符合题意；
C．闭合开关，灯泡发光，利用电流的热效应，故C不符合题意；
D．图中是奥斯特实验，说明通电导体周围存在磁场，故D不符合题意。
故选A。
11. 如图所示， AB是凸透镜的主光轴，P、Q、S是在主光轴上的三个位置，把一物体放在Q处，像成在S处；把物体放在S处，凸透镜位置不变，像成在P处，则可判断凸透镜的位置在（　　）

A. P的左边 B. PQ之间 C. QS之间 D. S的右边
【答案】B
【解析】
【详解】A．假设凸透镜在P的左边，那么像物同侧，即成正立、放大的虚像，像距大于物距。当物在Q点，像在S点，像距大于物距，符合凸透镜成像规律；当物在S点，像在P点，像距小于物距，不符合成放大、虚像的条件，不符合凸透镜成像规律。故A不符合题意；
B．假设凸透镜在PQ之间，当物在Q点，像在S点，像物同侧，成放大的虚像，像距大于物距，符合凸透镜成像规律；当物在S点，像在P点，像物异侧，像距小于物距，成缩小的实像，符合凸透镜成像规律。故B符合题意；
C．假设凸透镜在QS之间，当物在Q点，像在S点，像物异侧，成实像，符合凸透镜成像规律；当物在S点时根据光线的可逆性，像应成在Q点，不应该是P点。故C不符合题意；
D．假设凸透镜在S的左边，那么像物同侧，即成正立、放大的虚像，像距大于物距。当物在Q点，像在S点，像距小于物距，不符合凸透镜成像规律；当物在S点，像在P点，像距大于物距，符合凸透镜成像规律。故D不符合题意。
故选B。
第Ⅱ卷 （非选择题 共58分）
二、填空题（本题共9小题，每空1分，共20分）
12. 小华同学和家人到一个很有名的历史铁路博物馆游玩。当他站在火车轨道上时，突然听到了两次敲击铁轨的声音，抬头看，原来是远处的弟弟敲击铁轨，第一声是通过 ______（选填“铁轨”或“空气”）传来的，他及时制止了弟弟的这种行为，告诉他要文明出游，从防止噪声的途径看，这是从 ______防止噪声。
【答案】 ①. 铁轨 ②. 声源处
【解析】
【详解】[1]声音在不同介质中的传播速度是不同的。敲一下铁轨发出的声音，可在铁轨和空气中向外传播，所以听到了两次响声；由于声音在铁轨中传播的速度比在空气中快，所以第一次声音是通过铁轨传来的，第二次声音是通过空气传来的。
[2] 减弱噪声的途径：从噪声的产生处减弱噪声；在传播过程中减弱噪声；在人耳处减弱噪声。小华制止了弟弟的这种行为，告诉他要文明出游，从防止噪声的途径看，这是从声源处防止噪声。
13. 两个完全相同的玻璃杯A和B，A倒扣着放入盛水的容器中、B中装有一些水，如图所示放置，用酒精灯给各容器中的水加热，使水沸腾后继续加热的过程中，A杯中的水 ______（填“能”或“不能”）沸腾，B杯中的水 ______（填“能”或“不能’）沸腾。

【答案】 ①. 不能 ②. 不能
【解析】
【详解】[1] A倒扣着放入盛水的容器中，A杯中水面上放封闭了一部分空气，随着杯中水温升高，杯中的水蒸发，封闭的空气压强会变大，大于外部气压，而水的沸点随气压的升高变大，所以A中水的沸点大于容器中水的沸点。容器中的水沸腾后，温度不再变化，所以A杯中水的温度达不到沸点，因此不能沸腾。
[2]水沸腾的条件一是达到沸点，二是能不断吸热。B杯中水的沸点和容器中水的沸点相同，当容器中水沸腾后，B杯中的水温度也能达到沸点，但由于二者温度相同，不能发生热传递，因此不能继续吸热，就不能沸腾。
14. 红光、蓝光、和______ 光被称为光的三原色；阳光下看到一朵红色的花，是因为这朵花______红光；如果把这朵花放在暗室里，用蓝光照在这朵花上，则这朵花呈现______色。
【答案】 ①. 绿 ②. 反射 ③. 黑
【解析】
【详解】[1]红、绿、蓝三种色光混合能够产生各种色彩，因此把红、绿、蓝三种色光叫做光的三原色。
[2]花是不透明的物体，它的颜色由反射的光色决定，这朵花反射的光是红色的，因此我们看到的这朵花才是红色的。
[3]红色的花只能反射红色的光，蓝色的光照射在红色的花上，蓝色的光会被吸收，故这朵花呈现黑色。
15. 学过天平使用的知识后，好奇的小明想用家中的一架旧天平称一个鸡蛋的质量．在调节横梁平衡时，先将游码移至零刻度线处，此时指针偏向分度盘右侧，则应将平衡螺母向_______调节．他发现无论怎样调节平衡螺母，指针总略偏向分度盘右侧 ，于是他在天平的左盘中放入几粒米后重新调节平衡并进行了测量，如图所示．则鸡蛋的质量_______61g（大于／等于／小于）．

【答案】 ①. 左 ②. 等于
【解析】
【详解】在调节横梁平衡时，先将游码移至零刻度线处，指针指向分度盘的中央，如果指针偏向分度盘右侧，说明右边重，则应将平衡螺母向左调节．
他在天平的左盘中放入几粒米后重新调节平衡了，并进行了测量，这样鸡蛋的质量等于砝码的质量加游码的质量：50g+10g+1g=61g．
16. 《论衡》中记载∶“司南之杓，投之于地，其柢指南。”如图，司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的______（选填 “南”或“北”）极。指南针在通电螺线管附近发生偏转，是因为______产生了磁场。

【答案】 ①. 北 ②. 电流（或通电导线或通电螺线管）
【解析】
【分析】
【详解】[1]勺柄为该磁体S极，磁体指示南北是因为受到地磁场的作用，由于异名磁极相互吸引，所以，磁勺静止时指向地磁场的北极。
[2]指南针放在通电导线附近发生了轻微偏转，说明指南针受到磁场作用，说明通电导体周围存在磁场，也就是电流周围存在磁场。
17. 用如图所示的滑轮组将重200N的物体在10s内竖直匀速提升4m，机械效率为80%。则有用功为______J，拉力的功率为______W，若增大所提物体的质量，则滑轮组械效率将______（选填“增大”、“不变”或“减小”）。

【答案】 ①. 800 ②. 100 ③. 增大
【解析】
【分析】
【详解】[1]拉力做的有用功
W有用=Gh=200N×4m=800J
[2]由η=可得拉力做的总功
W总===1000J
拉力的功率为
P==100W
[3]若增大所提物体的质量，有用功增加，而额外功一定，所以有用功在总功中所占的比例增大，机械效率增大。
18. 如图所示是某同学设计的水位自动报警装置，当水位上升到与金属片A接触时，控制电路接通，此时，工作电路中的 ______（选填“灯亮”或“铃响”），通电螺线管上方为______（选填“N”或“S”）极。

【答案】 ①. 铃响 ②. S
【解析】
【分析】
【详解】[1]由图可知，当水位上升到与金属片A接触时，控制电路接通，此时，电磁铁吸引衔铁落下，工作电路中电铃被接通，电铃响。
[2]根据安培定则可知，通电路线管的下端为N极，则上端为S极。
19. 定值电阻R1、R2的电流和电压关系图像如图所示。当把R1、R2并联在某一电路中时，两电阻两端的电压之比U1∶U2=______，通过两电阻的电流之比I1∶I2=______。

【答案】 ①. 1∶1 ②. 4∶1
【解析】
【分析】
【详解】[1]当把R1、R2并联在某一电路中时，根据并联电路的电压特点，两电阻两端的电压相等，两电阻两端的电压之比

[2]由图像可知，当U1=U2=2V时，对应电流I1=0.4A，I2=0.1A，由可得，两电阻的阻值


则两电阻的阻值之比

当把R1、R2并联在某一电路中时，电压之比为1∶1，通过两电阻的电流之比

20. 如图甲所示，电源电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图乙所示，滑动变阻器R的最大阻值为20Ω，当滑动变阻器刚好滑到中点时，灯泡L的阻值为______Ω，在某次正常调节中，滑动变阻器R的阻值变化量比灯泡L的阻值变化量大，则滑片P的移动方向是______（选填“一定向左”、“一定向右”或“向左、向右均可”）

【答案】 ①. 2 ②. 向左、向右均可
【解析】
【详解】[1]闭合开关，灯泡和滑动变阻器串联。当滑动变阻器刚好滑到中点时，滑动变阻器接入电路的阻值

从图乙图象可知当通过电路的电流为1A时，灯泡两端的电压UL′=2V，此时滑动变阻器两端的电压
U滑′=IR′=1A×10Ω=10V
由串联电路电压特点可知，此时电路的总电压为
U=UL′+U滑′=2V+10V=12V
符合题目条件：电源电压U=12V，故此时电路中的电流为1A，灯泡L的阻值

[2]滑片向左移动，变阻器连入电路的电阻变小，设原来电路中的电流为I1，滑片往左滑一段距离后电路中的电流为I2，因为变阻器的电阻变小，根据分压原理，变阻器两端的电压变小，由串联电路电压的规律可知灯泡两端的电压变大，通过灯泡的电流变大，所以
I1＜I2
由于电源电压不变，由可知
R总1＞R总2
滑动向左移动，电阻的总电阻变小，电路中电流变大，由P=UI可知灯泡的电功率增大，灯丝的温度升高，灯泡的电阻随温度的升高而增大，所以小灯泡的电阻增大，而总电阻变小，由电阻的串联可知，变阻器R的阻值减小量大于L的阻值增大量，同理，滑片向右移动，变阻器连入电路的电阻变大，灯泡变暗，电流变小，总电阻变大，灯丝的温度降低，灯泡的电阻变小，所以变阻器R的阻值增大量大于L的阻值减小量，故滑片P的移动方向不论向左还是向右，滑动变阻器R的阻值变化量比灯泡L的阻值变化量大。
三、解答题（本题共8小题，每图1分，每空1分，共38分，解答计算题时，要有必要文字说明，）
21. 如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO，请在图中画出平面镜的位置。

【答案】
【解析】
【详解】平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA'，做AA'的垂直平分线即为平面镜的位置，如下图所示

22. 如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

【答案】
【解析】
【分析】
【详解】先作出法线，根据反射角等于入射角作出反射光线，因为入射光线和平面镜夹角30°，所以入射角为60°，反射角为60°。

23. 如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向。

【答案】
【解析】
【分析】
【详解】首先过入射点O垂直于水面画出法线，然后根据折射规律画出折射光线；光从空气斜射入水中，所以折射角小于入射角，如下图所示：

24. 在如图所示的光路图中，填入合适的透镜，对视力进行矫正。

【答案】
【解析】
【详解】近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈现在视网膜的前方，要矫正近视眼应佩戴发散透镜，使光线推迟会聚，如下图所示：

25. 如图所示，的电阻为，闭合开关后，通过电阻和的电流分别为和，求：
（1）电源电压；
（2）整个电路消耗的总功率。

【答案】（1）3V；（2）2.7W
【解析】
【分析】
【详解】解：（1）因为并联，所以电源电压等于R1电压为

（2）整个电路消耗的总功率

答：（1）电源电压3V；
（2）整个电路消耗的总功率2.7W。
26. 如图甲所示，小明同学设计了“探究冰熔化时温度变化规律”实验装置（标准大气压下）。

（1）该实验还需要的测量器材有______；
（2）该实验采用这种加热方式的好处是使被加热物质______；
（3）小明某一时刻观察到温度计示数如图乙所示，该温度值为______℃；
（4）根据实验数据，小明画出了温度随时间变化的图像如图丙所示，分析图像可知：
①冰熔化过程经历了______min；
②当冰全部熔化后继续加热，其温度随时间变化的图线是______（选填“CD”、“CE”或“CF”）；
③若该物质在第3min时比热容为c1，第12min时比热容为c2，则c1︰c2=______。
【答案】 ①. 秒表 ②. 受热均匀 ③. -3 ④. 6 ⑤. CD ⑥. 1︰2
【解析】
【详解】（1）[1]本实验需要的测量仪器是温度计和停表，由图甲可知，已有温度计，所以还需要的测量器材是停表。
（2）[2]将装有冰的试管放入水中加热，这是水浴法，采用水浴法的好处是使冰受热均匀，并且温度变化比较慢，便于记录实验温度并便于观察熔化过程中的状态变化。
（3）[3]由图乙可知，温度计的分度值是1℃，此时是零下，液柱上表面对准了0℃下面第3个小格处读作-3℃。
（4）[4]由图丙可知，冰在4min到10min熔化温度不变，熔化过程用时
10min-4min=6min
[5]因为水的比热容大于冰的比热容，冰全部熔化成水后，质量不变，继续加热，吸收相同的热量，水的温度变化小，所以其温度随时间变化的图线是CD。
[6]由
Q=cmΔt
可得

由图丙可知，该物质在第3mim时是冰，比热容为c1，第12min时是水，比热容为c2，因为AB段和CD段物质的质量m相同，加热的时间相同，都是4min，升高的温度之比为
4℃︰2℃=2︰1
吸收的热量之比为1︰1，所以
c1︰c2=1︰2
27. 某同学利用可折叠纸板ENF、两支完全相同的蜡烛、薄玻璃板、平面镜、刻度尺等器材，进行部分光学实验探究：
次数
∠
∠
1
30°
30°
2
45°
45°
3
60°
60°

（1）用图甲装置“探究光反射时的规律”，得到表中的多组数据：
①分析数据得出的结论是______；
②以ON为轴，将右侧纸板向前或向后翻折，观察什么情况下右侧纸板上有反射光束，可以得到的结论是______；
（2）他继续用图乙装置“探究平面镜成像的特点”：
①点燃的蜡烛到玻璃板的距离为______cm；
②当蜡烛远离玻璃板时，蜡烛像的大小将______（选填“变大”、“变小”或“不变”）；
③他发现玻璃板前点燃的蜡烛逐渐变短，移动玻璃板后面的蜡烛，它与玻璃板前蜡烛的像______（选填“能”或“不能”）完全重合。
【答案】 ①. 反射角等于入射角 ②. 反射光线、入射光线和法线在同一平面内 ③. 4.00 ④. 不变 ⑤. 不能
【解析】
【详解】（1）[1]通过对比表中数据，可以推知反射角等于入射角。
[2]将右侧纸板向前或向后翻折，当右侧纸板与左侧纸板在同一个平面时右侧纸板上有反射光束。因此，可得结论：反射光线、入射光线和法线在同一平面内。
（2）[3]蜡烛在刻度1.00cm的位置，玻璃板在刻度5.00cm的位置，故点燃的蜡烛到玻璃板的距离为
L=5.00cm-1.00cm=4.00cm
[4]由平面镜成像特点可知，玻璃板中的像与蜡烛大小相等，故蜡烛像的大小将不变。
[5]由平面镜成像特点可知，蜡烛与玻璃板中的像大小等大。玻璃板前点燃的蜡烛逐渐变短，则玻璃板中蜡烛的像也变短，而玻璃板后的蜡烛长度始终不变，故它与玻璃板前蜡烛的像不能完全重合。
28. 小明用焦距为15.0cm的凸透镜探究凸透镜的成像规律，当各器材位置如图所示时，光屏上承接到烛焰清晰的像

（1）实验前，应调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜、光屏三者的中心大致在凸透镜的______ 。
（2）此时烛焰成像特点与______（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同。
（3）实验时，若一只苍蝇落在了凸透镜上，光屏上______（选填“有”或“没有”）苍蝇的像。
（4）小明将一副远视眼镜的镜片放在蜡烛与凸透镜之间且靠近凸透镜的地方，若保持光屏的位置不变，仅将蜡烛向______移动适当距离，光屏上即可重新承接到烛焰清晰的像。
【答案】 ①. 主光轴上 ②. 照相机 ③. 没有 ④. 右
【解析】
【详解】（1）[1]为使像成在光屏中央，应使光具座上的蜡烛烛焰、透镜的光心、光屏中心在同一高度，即透镜的主光轴上。
（2）[2]由图可知，此时物距大于像距，光屏上会成倒立缩小的像，即照相机原理。
（3）[3]凸透镜上有污渍或被遮住一部分，会导致被透镜汇聚的光变少，在光屏上依然成完整的像，但是像会变暗，因此一只苍蝇落在凸透镜上，光屏上不会有苍蝇的像。
（4）[4]参考眼睛与眼镜可知，远视眼镜为凸透镜，将远视眼镜放在凸透镜前，会导致像靠近透镜，在不移动光屏的前提下，若想使像重新回到光屏上，则需要蜡烛靠近透镜，让像远离透镜即可。即蜡烛向右移动适当距离。
29. 测量液体的密度

（1）把天平放在水平桌面上，如图甲所示，接下来应进行的操作是_________，再调节平衡螺母使横梁平衡。
（2）调节好天平后，按照如下步骤进行实验。
①用天平测出烧杯和液体的总质量为m1=101g；
②将烧杯中的一部分液体倒入量筒中，测出体积为V，如图乙所示，则V=________cm3；
③用天平测出烧杯和剩余液体的总质量为m2，所用砝码和游码在标尺上的位置如图丙所示，则m2=_________g；
④计算出液体的密度ρ=_________kg/m3。
【答案】 ①. 将游码调至左端零刻线处 ②. 60 ③. 38 ④.
【解析】
【分析】
【详解】（1）[1]天平使用前应将游码调至左端零刻线处，再调节平衡螺母使横梁平衡。
（2）[2]图乙量筒读数为视线对准凹液面底端，则读数为60ml，即60 cm3。
[3]天平读数为游码加砝码的总质量，即
m2=20g+10g+5g+3g=38g
[4]则液体密度为
=
30. 如图甲是小明“探究串联电路的电压规律”的实验电路图，

（1）连接电路时，开关应______，实验时，灯L1和灯L2的规格应______（填“相同”或“不相同”）；
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中A、B两点、B、C两点及A、C两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______；
（3）处理好故障后，小明把电压表接在A、B之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______；
（4）正确实验后，小明分析多组数据得出结论：串联电路中，电路两端的总电压等于各部分电路两端电压之和。
【答案】 ①. 断开 ②. 不相同 ③. L1断路 ④. 0.5 ⑤. 改接0~3V量程（或将导线从接线柱15改接到3上）
【解析】
【详解】（1）[1] 为了保护电路，连接电路时，开关应断开。
[2]为了使实验结论具有普遍性，应选用不同规格的灯泡进行实验。
（2）[3] 把电压表接在图甲中A、B两点，UAB=3V，说明A、B两点的外侧是通路，把电压表接在B、C两点，UBC=0V，说明B、C两点的外侧有断路，把电压表接在A、C两点，UAC=3V，说明A、C两点的外侧是通路，所以故障可能是L1断路。
（3）[4]电压表示数如图乙所示，电压表的量程是0~15V，电压表的分度值是0.5V。
[5] ]图乙中电压表的示数是2V，为了使实验结果更准确，需要选择0~3V量程。
31. 探究利用磁场产生电流的实验中，连接了如图所示的实验装置。

（1）将磁铁快速向下插入螺线管时，观察到电流表指针向左偏转，这一现象叫______。此过程是由_____能转化成______能，在这个电路中，螺线管和磁铁相当于_____（选填“用电器”或“电源”）。
（2）磁铁插入螺线管后，保持静止，此时电流表指针指在表盘中央。拿着磁铁和螺线管以相同的速度一起向上匀速直线运动，此过程电流表指针将______（选填“向左偏转”、“不偏转”或“向右偏转”）。
（3）在（1）操作的基础上，要进一步探究感应电流方向与磁场方向的关系，做法是：______。
【答案】 ①. 电磁感应现象 ②. 机械 ③. 电 ④. 电源 ⑤. 不偏转 ⑥. 将磁铁的另一端向下插入螺线管（调换磁极重复实验）
【解析】
【分析】
【详解】（1）[1]将磁铁快速向下插入螺线管时，导体切割磁感线产生感应电流，观察到电流表指针向左偏转，这一现象叫电磁感应现象。
[2][3][4]在机械力作用下导体切割磁感线，此过程是由机械能转化成电能，在这个电路中螺线管和磁铁产生电能，相当于电源。
（2）[5]拿着磁铁和螺线管以相同的速度一起向上匀速直线运动，二者没有相对运动，导体没有切割磁感线，此过程电流表指针将不偏转。
（3）[6]在（1）操作基础上，要进一步探究感应电流方向与磁场方向的关系，切割磁感线的方向对感应电流的方向有影响，应将磁铁的另一端向下插入螺线管或调换磁极重复实验。
