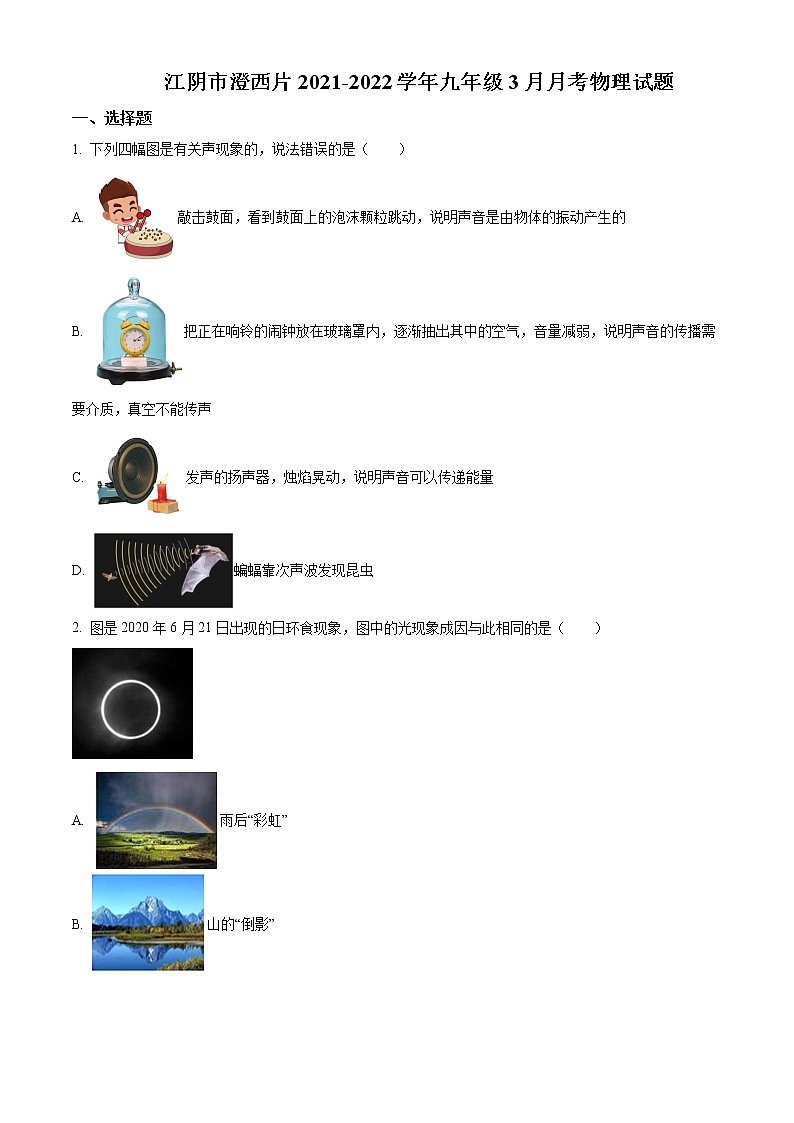

 江阴市澄西片2021-2022学年九年级3月月考物理试题
一、选择题
1. 下列四幅图是有关声现象的，说法错误的是（　　）
A. 敲击鼓面，看到鼓面上的泡沫颗粒跳动，说明声音是由物体的振动产生的
B. 把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，音量减弱，说明声音的传播需要介质，真空不能传声
C. 发声的扬声器，烛焰晃动，说明声音可以传递能量
D. 蝙蝠靠次声波发现昆虫
2. 图是2020年6月21日出现的日环食现象，图中的光现象成因与此相同的是（　　）

A. 雨后“彩虹”
B. 山的“倒影”

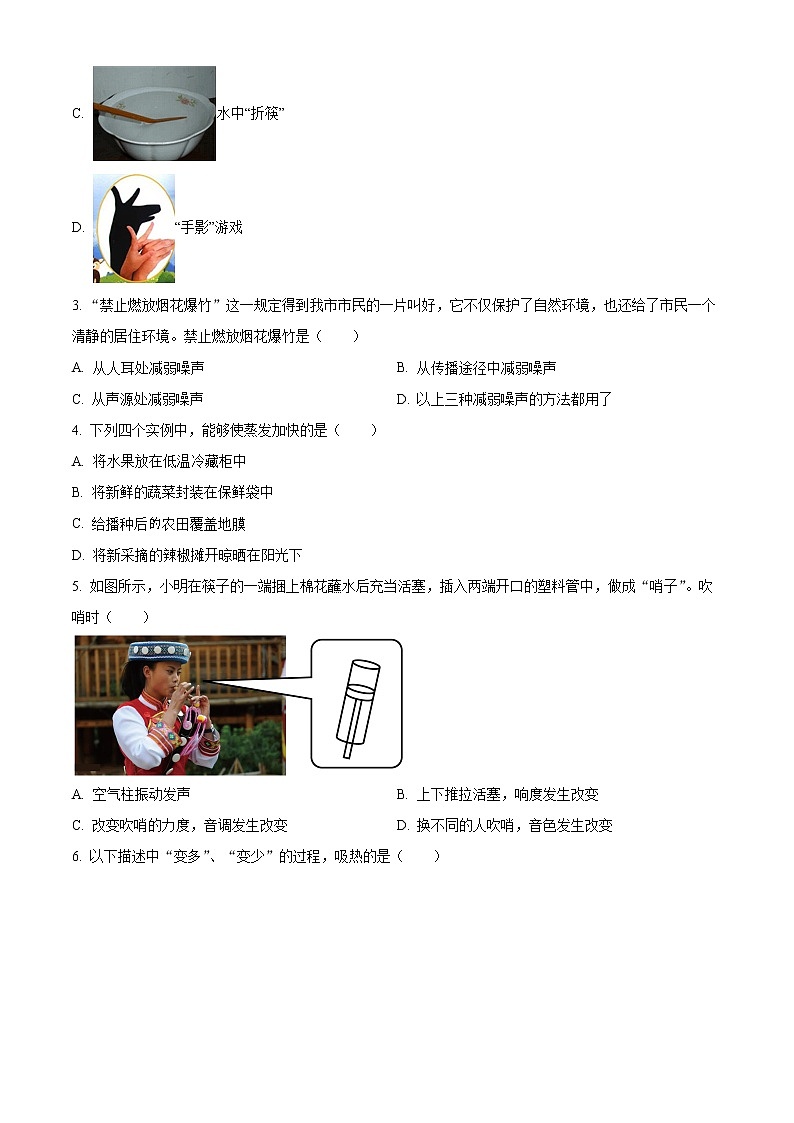

C. 水中“折筷”
D. “手影”游戏
3. “禁止燃放烟花爆竹”这一规定得到我市市民的一片叫好，它不仅保护了自然环境，也还给了市民一个清静的居住环境。禁止燃放烟花爆竹是（　　）
A. 从人耳处减弱噪声 B. 从传播途径中减弱噪声
C. 从声源处减弱噪声 D. 以上三种减弱噪声的方法都用了
4. 下列四个实例中，能够使蒸发加快的是（　　）
A. 将水果放在低温冷藏柜中
B. 将新鲜的蔬菜封装在保鲜袋中
C. 给播种后农田覆盖地膜
D. 将新采摘的辣椒摊开晾晒在阳光下
5. 如图所示，小明在筷子的一端捆上棉花蘸水后充当活塞，插入两端开口的塑料管中，做成“哨子”。吹哨时（　　）

A. 空气柱振动发声 B. 上下推拉活塞，响度发生改变
C. 改变吹哨的力度，音调发生改变 D. 换不同的人吹哨，音色发生改变

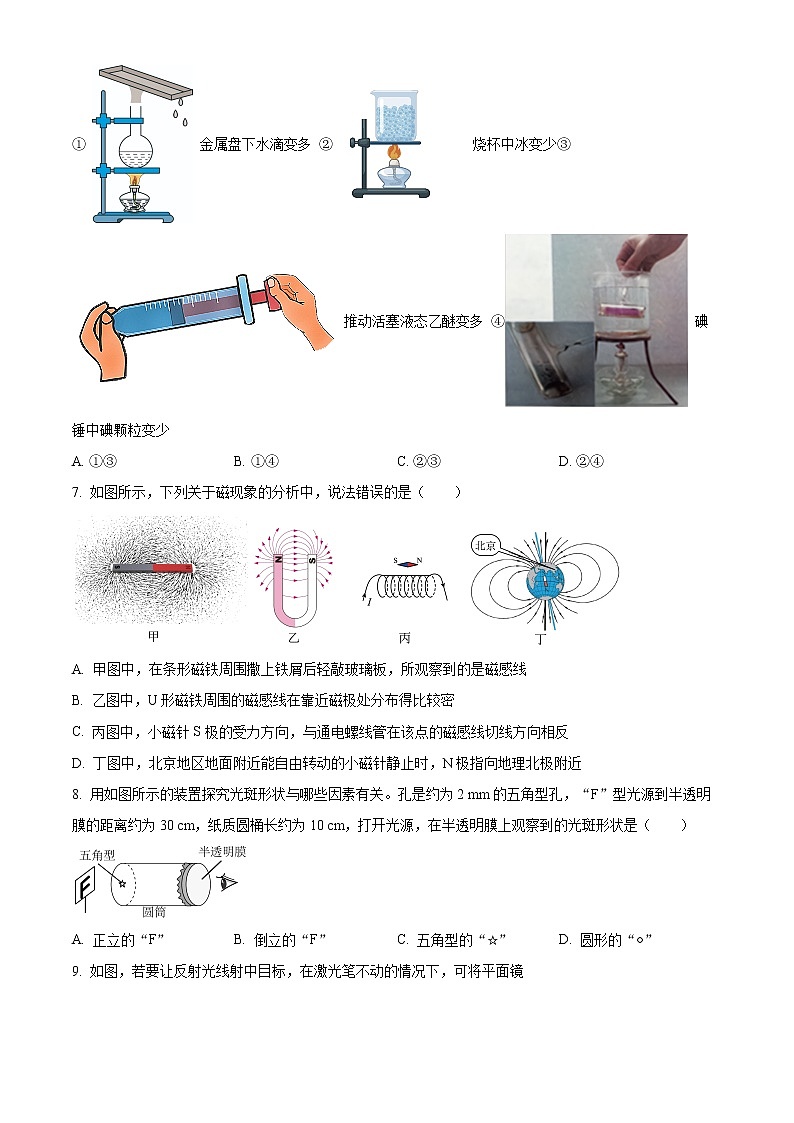

6. 以下描述中“变多”、“变少”的过程，吸热的是（　　）
① 金属盘下水滴变多 ② 烧杯中冰变少③ 推动活塞液态乙醚变多 ④ 碘锤中碘颗粒变少
A. ①③ B. ①④ C. ②③ D. ②④
7. 如图所示，下列关于磁现象的分析中，说法错误的是（　　）

A. 甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线
B. 乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密
C. 丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相反
D. 丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近
8. 用如图所示的装置探究光斑形状与哪些因素有关。孔是约为2 mm的五角型孔，“F”型光源到半透明膜的距离约为30 cm，纸质圆桶长约为10 cm，打开光源，在半透明膜上观察到的光斑形状是（　　）

A. 正立的“F” B. 倒立的“F” C. 五角型的“☆” D. 圆形的“○”
9. 如图，若要让反射光线射中目标，在激光笔不动的情况下，可将平面镜

A. 竖直向上移动 B. 竖直向下移动 C. 水平向右移动 D. 水平向左移动
10. 如图，在弹簧测力计下端吊一块条形磁铁，将弹簧测力计水平向右移动时，弹簧测力计的示数将

A 逐渐变大 B. 逐渐变小
C. 先变小后变大 D. 先变大后变小
11. 如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息．以下电器件中工作原理与此相似的是

A. 扬声器 B. 发电机 C. 电磁继电器 D. 电铃
12. 在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。用手推动甲线圈摆动时，乙线圈会随之摆动。对于这个过程，下列说法正确的是（　　）

A. 甲线圈相当于电源，乙线圈相当于用电器 B. 推动甲线圈摆动时电能转化为机械能
C. 乙线圈随之摆动时机械能转化为电能 D. 乙线圈摆动原理是电磁感应现象
二、填空题
13. 用如图所示的装置探究声音的产生。将一块小平面镜粘在音叉叉股上，固定激光笔，照射平面镜，光被反射到墙面上形成一个光斑。各个角度都能看到墙上的光斑，说明光射到墙面发生了______。实验时，用橡皮锤敲击音叉，听到声音，同时观察到墙面上的光斑变成一条短线，该现象说明______，若在月球上敲击音叉后，______（选填“能”或“不能”，下同）听到声音，______看到上述光斑的变化。

14. 2021年是中国共产党建党100周年，各校都开展了唱红歌活动，我班两名女同学登台演唱，旁边还有同学弹吉他和吹笛子为她们伴奏。她们时而“引吭高歌”，时而“低声吟唱”。这里的“高”“低”描述的是声音的______（选填“响度”、“音调”或“音色”）。歌声是通过______传到观众的耳朵里。观众闭着眼睛也能分辨吉他声和笛声是因为它们的______不同。
15. 随着科技的发展，过去“呼风唤雨”的神话已成为现实人工降雨的原理是用飞机在空中喷洒干冰固态二氧化碳，干冰在空气中迅速吸热______，使空气温度急剧下降，空气中的水蒸气遇冷______成小冰粒，冰粒逐渐变大而下落，下落过程中遇到暖气流就______成水滴，水滴降落就形成了雨填物态变化的名称
16. 如图，让一束太阳光照射三棱镜，射出的光射到竖直的白屏上，在光屏上呈现彩色光带。此现象叫______。 若在白屏与棱镜之间竖直放一块绿色玻璃，则屏上呈现的是______色。常用的测温枪是利用人体发出的______ （填“红外线”或“紫外线”）来测量体温的。

17. 检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用下图方式检查，她应距平面镜______m。当她检测完，走向平面镜时，她的像的大小______（选填“变大”“变小”或“不变”）。

18. 如图所示，一支固定好激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点______侧，我们看到的光斑是______（选填“实像”、“虚像”），比实际位置_______（选填“深”、“浅”）一些。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向______移动。折射角角度_______ 。（选填“变大”、“变小”或“不变”）

19. 中国科兴疫苗需保存在低于8℃的环境中。夏季，运输过程中为监测疫苗温度是否超标，应在冷藏箱内放置图中所示的温度计 ___________。在接收点，为正确读数，验收人员 ___________（能/不能）把温度计从冷藏箱中取出读数，温度计示数如图所示，表明疫苗 ___________（安全/不安全）。

20. 如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是_____现象，生活中的_____（选填“电动机”或“发电机”）就应用了此原理．如果对调N、S极，ab向左运动时，电流表指针的偏转方向_____（选填“改变”或“不改变”）．

21. 如图是某灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连．当线圈中有电流通过时，线圈会转动，原因是________________________；若改变线圈中的电流方向，指针的偏转方向将________．

22. 回顾了电和磁，完成下列有关问题。

（1）由图1的实验可知：______有磁场；此磁场的方向跟______有关。这种现象叫电流的______效应，电磁铁就是利用这种效应制成的；
（2）小红利用电磁铁设计了一种微机室防盗报警器（如图2）。在微机室房门处安装开关S，电铃安装在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁有磁性，跟金属弹性片上的磁铁（涂黑端为N）相互______，电铃电路接通电铃报警。
23. 为了把太阳光反射到一座洞口朝向正东方向的水平涵洞中去，某同学设计安装了一块能自动调节方向的平面镜M，如图所示正午时刻，太阳光垂直于水平地面照射，图中表示平面镜方向的那个角度应为α=______；午后，随着太阳西斜，α应适当______（选填“增大”“减小”）。

三、解答题
24. 按要求作图：
（1）一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。用字母γ标出折射角；

（2）如图所示，作出物体AB在平面镜中的像；

（3）如图甲为磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙括号内标出电源的正、负极并画出通电线圈外部的一根磁感线。

25. 图甲是“探究某种物质熔化时温度的变化规律”实验装置。实验过程中，每隔1min记录一次温度，并观察物质的状态。根据实验数据，绘制出该物质熔化时温度随时间变化的图象，如图乙。
（1）采用“水浴法”加热的优点是______；
（2）由图象知，该固体是______（选填“晶体”或“非晶体”)，依据是______；
（3）图象中的_______（选填“AB”、“BC”或“CD”）段表示它的熔化过程，第6min时，此物质所处的状态是______（选填“固态”、“液态”或“固液共存态”）。

26. 在“探究水沸腾时温度变化的特点”的实验中，甲、乙两组同学采用完全相同的实验装置分别同时开始加热等质量的水，实验装置如图甲所示，并同时开始记录加热时间和水的温度。


在标准大气压下
物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78

（1）安装实验装置时应遵循______（选填“自上而下”或“自下而上”）的原则。根据所学知识，结合上表中的数据，可知本次实验应选用______（选填“水银”或“酒精”）制作的温度计；
（2）实验中，某时刻温度计示数如图乙所示，此时水的温度是______℃；
（3）实验中，观察到水中气泡上升情形如图丙所示，可判断该情形是水沸腾______（选填“前”或“时”）的现象；气泡内主要是______（选填“空气” 或“水蒸气”）。他们还发现撤掉酒精灯时，烧杯内的水没有立即停止沸腾，你认为可能的原因______；
（4）图丁是两组同学分别根据实验数据绘制的水沸腾时温度随时间变化的图象，由图象可知水的沸点是______℃，该实验室所在地点的大气压______（选填“大于”、“小于”或“等于”）一个标准大气压。由图象还可以看出，甲、乙两组图线不同的原因是水的______不同。
27. 在“探究光反射的规律”时，小李进行了如图所示的实验。

次数
入射角
反射角
1
20°
20°
2
40°
40°
3
60°
60°

（1）平面镜平放在水平桌面上，一块白色粗糙硬纸板与镜面______放置，将一束光贴着纸板P沿EO射到镜面上O点，纸板Q上会显示出反射光束OF。接着将纸板Q绕ON向前或向后翻折，则纸板Q上______（选填“能”或“不能”）显示出反射光束，由此说明_______，在纸板Q绕ON向后翻折的过程中，反射光线的位置______（选填“改变”或“不变”）；
（2）将纸板Q复位，多次改变入射光线的角度，将测得的数据记录在表格中，得到的结论是反射角______入射角（选填“大于”、“等于”或“小于”），多次实验的目的______；
（3）实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没有做到，你认为没有做到的原因是______。
28. 如图所示，用两根完全相同的蜡烛和一块厚玻璃板探究“平面镜成像的特点”。

（1）用透明玻璃板代替平面镜目的是可以确定______。实验中有同学从蜡烛一侧透过玻璃板看到像有“重影”，改善“重影”问题的办法是______。实验中为了让左侧的同学也能够看清蜡烛的像，小明将玻璃板向左平移，则蜡烛的像的位置______（选填“向右移动”、“向左移动”或“不变”）；
（2）小明发现上述实验中难于准确测量像和物到玻璃板的距离，且未用大小不同的物体进行多次实验，就得出了像与物大小的关系，于是他换用一些完全相同的木块进行实验。如图甲所示，将一组木块置于玻璃板前，改变该组木块的位置，进行三次实验，用笔在白纸上标记出每次像和物的位置，如图乙所示。根据对应顶点就能准确测出相应的距离。再将白纸沿______（选填“EF”或“GH”）对折，若像和物的对应顶点都______，则证明平面镜所成的像和物具有对称性。继续实验，如图所示，用叠加的方法改变物的大小进行实验，记录数据如下表。分析可知平面镜所成的像与物的大小______；

木块的位置
保持不变
物的大小（玻璃板前木块的个数/个）
1
2
3
像的大小（玻璃板后木块的个数/个）
1
2
3
（3）某小组在较暗的环境中实验时，发现木块的像较暗、不易辨识，联系日常照镜子的经验，解决方法是______（选填“照亮木块的像”或“照亮木块”）；
（4）移去玻璃板后面的木块，在其位置上放置一块光屏，直接观察光屏上是否有木块的像。 这样做的目的是______。
29. 物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场。有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图1所示是某磁敏电阻R的阻值随磁感应强度B变化的图象。为了研究某磁敏电阻R的性质，小刚设计了如图2所示的电路进行实验，请解答下列问题：

（1）当S1断开，S2闭合时，电压表的示数为3V，则此时电流表的示数为多少A？______
（2）闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04A时，电压表的示数为6V，由图象得，此时该磁敏电阻所在位置的磁感应强度为多少T？（第1和第2小题需要写过程）______
（3）实验中小刚将电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明：该磁敏电阻的阻值与磁场的______无关；
（4）实验中小刚通过改变滑动变阻器连入电路R1中的阻值来改变磁敏电阻所在位置的磁感应强度，从而影响电流表的示数。若让滑动变阻器R1的滑片向右移动，此时电流表示数将______（选填“变大”、“变小”或“不变”）。请你再提供一种改变磁感应强度的方法______。



答案与解析
一、选择题
1. 下列四幅图是有关声现象的，说法错误的是（　　）
A. 敲击鼓面，看到鼓面上的泡沫颗粒跳动，说明声音是由物体的振动产生的
B. 把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，音量减弱，说明声音的传播需要介质，真空不能传声
C. 发声的扬声器，烛焰晃动，说明声音可以传递能量
D. 蝙蝠靠次声波发现昆虫
【答案】D
【解析】
【详解】A．敲击鼓面，鼓发声，同时看到鼓面上的泡沫颗粒跳动，鼓面上的泡沫颗粒跳动是由于鼓皮的振动带动的，说明声音是由物体的振动产生的，故A正确，不符合题意；
B．把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，空气的减少导致了音量减弱，说明空气能够传声，并推理得出真空不能传声，故B正确，不符合题意；
C．声音能传递信息和能量，发声的扬声器使烛焰晃动，说明声音可以传递能量，故C正确，不符合题意；
D．蝙蝠靠超声波进行回声定位，发现昆虫和躲避障碍物，故D错误，符合题意。
故选D。
2. 图是2020年6月21日出现日环食现象，图中的光现象成因与此相同的是（　　）

A. 雨后“彩虹”
B. 山的“倒影”
C. 水中“折筷”
D. “手影”游戏
【答案】D
【解析】
【详解】日环食是光的直线传播形成的。
A．雨后“彩虹”，是光的色散现象，是由光的折射形成的，故A不合题意；
B．山的“倒影”属于平面镜成像，是由光的反射形成的，故B不合题意；
C．水中“折筷”，是光从水中斜射入空气中发生折射的缘故，故C不合题意；
D．“手影”游戏，是由光的直线传播形成的，故D符合题意。
故选D。
3. “禁止燃放烟花爆竹”这一规定得到我市市民的一片叫好，它不仅保护了自然环境，也还给了市民一个清静的居住环境。禁止燃放烟花爆竹是（　　）
A. 从人耳处减弱噪声 B. 从传播途径中减弱噪声
C. 从声源处减弱噪声 D. 以上三种减弱噪声的方法都用了
【答案】C
【解析】
【详解】减弱噪声主要有三种途径，从人耳处、传播过程中、声源处减弱，禁止燃放烟花爆竹，直接从声源处减弱噪声。
故选C。
4. 下列四个实例中，能够使蒸发加快的是（　　）
A. 将水果放在低温冷藏柜中
B. 将新鲜的蔬菜封装在保鲜袋中
C. 给播种后的农田覆盖地膜
D. 将新采摘的辣椒摊开晾晒在阳光下
【答案】D
【解析】
【分析】
【详解】A．将水果放在低温冷藏柜中，降低温度可以使蒸发变慢，故A不符合题意；
B．将新鲜的蔬菜封装在保鲜袋中，减小蔬菜表面空气流动速度，可以使蒸发变慢，故B不符合题意；
C．给播种后的农田覆盖地膜，减小农田表面空气流动速度，可以使蒸发变慢，故C不符合题意；
D．将新采摘的辣椒摊开晾晒在阳光下，提高温度可以使蒸发变快，故D符合题意。
故选D。
5. 如图所示，小明在筷子的一端捆上棉花蘸水后充当活塞，插入两端开口的塑料管中，做成“哨子”。吹哨时（　　）

A. 空气柱振动发声 B. 上下推拉活塞，响度发生改变
C. 改变吹哨的力度，音调发生改变 D. 换不同的人吹哨，音色发生改变
【答案】A
【解析】
【详解】A．吹哨时哨音是由哨子内空气柱的振动发出的声音，故A符合题意；
B．上下推拉活塞，空气柱的长度发生变化，振动的频率发生变化，所以音调发生改变，故B不符合题意；
C．改变吹哨的力度，空气柱振动的幅度改变，因此响度发生改变，故C不符合题意；
D．换不同的人吹哨，因哨子发声体的结构、材料未发生变化，则音色不发生改变，故D不符合题意。
故选A。
6. 以下描述中“变多”、“变少”的过程，吸热的是（　　）
① 金属盘下水滴变多 ② 烧杯中冰变少③ 推动活塞液态乙醚变多 ④ 碘锤中碘颗粒变少
A. ①③ B. ①④ C. ②③ D. ②④
【答案】D
【解析】
【分析】
【详解】金属盘中水滴变多是液化现象，液化放热，故①不符合题意；烧杯中的冰变少是熔化现象，熔化吸热，故②符合题意；推动活塞液态乙醚变多是液化现象，液化放热，故③不符合题意；碘锤中的碘颗粒变少是升华现象，升华吸热，故④符合题意。
故选D。
7. 如图所示，下列关于磁现象分析中，说法错误的是（　　）

A. 甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线
B. 乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密
C. 丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相反
D. 丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近
【答案】A
【解析】
【详解】A．磁感线不是真实存在的，所以在甲图中，所观察到的不是磁感线，是铁屑受到磁场力的作用而分布周围，故A错误，符合题意；
B．U形磁铁周围的磁感线在靠近磁极处分布得比较密，远离磁极处分布得比较疏，故B正确，不符合题意；
C．小磁针S极的受力方向向左，根据安培定则，通电螺线管左侧为N极，那么通电螺线管在该点的磁感线切线方向向右，则这两个方向是相反的，故C正确，不符合题意；
D．小磁针静止时，N极指向是指向地磁南极附近，地理北极附近，故D正确，不符合题意。
故选A。
8. 用如图所示的装置探究光斑形状与哪些因素有关。孔是约为2 mm的五角型孔，“F”型光源到半透明膜的距离约为30 cm，纸质圆桶长约为10 cm，打开光源，在半透明膜上观察到的光斑形状是（　　）

A. 正立的“F” B. 倒立的“F” C. 五角型的“☆” D. 圆形的“○”
【答案】B
【解析】
【详解】在小孔成像现象中，物体经小孔成的像的形状由物体决定，与孔的形状无关，成的是倒立的实像，所以“F”型光源经过小孔后在半透明膜上观察到的光斑形状倒立的“F”。
故选B。
9. 如图，若要让反射光线射中目标，在激光笔不动的情况下，可将平面镜

A. 竖直向上移动 B. 竖直向下移动 C. 水平向右移动 D. 水平向左移动
【答案】B
【解析】
【详解】A．平面镜对光起反射作用，遵守光的反射原理；当竖直向上移动时，反射光线平行上移，离目标点更远，故A错；
B．当竖直向下移动时，反射光线平行下移，离目标变近，所以有可能射中，故B正确；
CD．把面镜水平移时，对反射光线没有影响，故C、D都错．
10. 如图，在弹簧测力计下端吊一块条形磁铁，将弹簧测力计水平向右移动时，弹簧测力计的示数将

A. 逐渐变大 B. 逐渐变小
C. 先变小后变大 D. 先变大后变小
【答案】A
【解析】
【分析】由磁极间的相互作用可分析出弹簧秤的受力，由运动可求得力的变化．
【详解】由图知竖直向上的磁铁受力平衡，N在开始位置时两个N极接近，故为斥力，此时拉力为磁铁的重力减去斥力，当水平向上的磁铁向右运动时，两磁极开始远离，斥力减小，过中点后引力逐渐变大，则拉力变大才能保证磁铁平衡．故示数变大．
故选A.
11. 如图所示，是一个磁信息阅读器．只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息．以下电器件中工作原理与此相似的是

A. 扬声器 B. 发电机 C. 电磁继电器 D. 电铃
【答案】B
【解析】
【详解】A．磁卡刷过时，检测头会切割磁感线，在电路中会形成感应电流，这种现象叫做电磁感应,，故A不符合题意；
B．扬声器的原理是通电导体在磁场中受到磁场力，故A错发电机的原理就是电磁感应，故B符合题意；
CD．电磁继电器与电铃都是电磁铁原理，通电有磁性断电磁性消失，故C、D不符合题意。
故选B。
【考点定位】电磁感应

12. 在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。用手推动甲线圈摆动时，乙线圈会随之摆动。对于这个过程，下列说法正确的是（　　）

A. 甲线圈相当于电源，乙线圈相当于用电器 B. 推动甲线圈摆动时电能转化为机械能
C. 乙线圈随之摆动时机械能转化为电能 D. 乙线圈摆动的原理是电磁感应现象
【答案】A
【解析】
【分析】
【详解】用手推动甲线圈摆动时，线圈甲的一部分导体在磁场中做切割磁感线运动，闭合的回路中有感应电流产生，是发电机的工作原理，工作时将机械能转化为电能。乙线圈随之摆动，乙线圈摆动的原理是通电导体在磁场中受力的作用，是电动机的工作原理，所以甲线圈相当于电源，乙线圈相当于用电器，工作时将电能转化为机械能，故A正确，BCD错误。
故选A。
二、填空题
13. 用如图所示的装置探究声音的产生。将一块小平面镜粘在音叉叉股上，固定激光笔，照射平面镜，光被反射到墙面上形成一个光斑。各个角度都能看到墙上的光斑，说明光射到墙面发生了______。实验时，用橡皮锤敲击音叉，听到声音，同时观察到墙面上的光斑变成一条短线，该现象说明______，若在月球上敲击音叉后，______（选填“能”或“不能”，下同）听到声音，______看到上述光斑的变化。

【答案】 ①. 漫反射 ②. 声音是由物体振动产生的 ③. 不能 ④. 能
【解析】
【详解】[1]在各个角度都观察到墙上的光斑，这说明反射光线射向四面八方，即发生了漫反射。
[2]音叉发声时，音叉振动带动镜子也振动，所以小光斑的位置会上下移动，所以出现一条短线。这个实验说明了声音是由物体振动产生的。
[3]声音的传播需要介质，月球是真空环境没有介质，所以听不到声音。
[4]虽然没有声音的传播，但是物体仍在振动，光线可以在真空中传播，所以仍可以看到上述光斑的变化。
14. 2021年是中国共产党建党100周年，各校都开展了唱红歌活动，我班两名女同学登台演唱，旁边还有同学弹吉他和吹笛子为她们伴奏。她们时而“引吭高歌”，时而“低声吟唱”。这里的“高”“低”描述的是声音的______（选填“响度”、“音调”或“音色”）。歌声是通过______传到观众的耳朵里。观众闭着眼睛也能分辨吉他声和笛声是因为它们的______不同。
【答案】 ①. 响度 ②. 空气 ③. 音色
【解析】
【详解】[1]“引吭高歌”中的“高”说明声音的响度大，“低声吟唱”中的“低”是指声音的响度小，故这里的“高”、“低”描述的是声音的响度。
[2]声音的传播需要介质，空气可以传播声音，观众听到歌声是通过空气传播的。
[3]音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。不同的乐器可以发出相同音调、相同响度，但音色一般不同。听其声就能分辨吉他声和笛声，这主要根据不同的发声体发出声音的音色不同来进行区分的。
15. 随着科技的发展，过去“呼风唤雨”的神话已成为现实人工降雨的原理是用飞机在空中喷洒干冰固态二氧化碳，干冰在空气中迅速吸热______，使空气温度急剧下降，空气中的水蒸气遇冷______成小冰粒，冰粒逐渐变大而下落，下落过程中遇到暖气流就______成水滴，水滴降落就形成了雨填物态变化的名称
【答案】 ①. 升华 ②. 凝华 ③. 熔化
【解析】
【详解】用干冰进行人工降雨的过程中，干冰进入云层，从周围空气吸收热量，空气温度会急剧下降，空气中的水蒸气温度降低时，有的气态会直接变为固态小冰晶的，属于凝华现象；小冰晶渐大后下落，遇到暖气流吸收热量，熔化为液态，形成降雨．
16. 如图，让一束太阳光照射三棱镜，射出的光射到竖直的白屏上，在光屏上呈现彩色光带。此现象叫______。 若在白屏与棱镜之间竖直放一块绿色玻璃，则屏上呈现的是______色。常用的测温枪是利用人体发出的______ （填“红外线”或“紫外线”）来测量体温的。

【答案】 ①. 光的色散 ②. 绿 ③. 红外线
【解析】
【详解】[1]当太阳光通过三棱镜折射后，会分解成红、橙、黄、绿、兰、靛、紫七种色光。人们把这种现象叫光的色散， 光的色散现象说明：太阳光并不是一种单色光，而是由以上七种色光混合而成的复色光。
[2]透明物体的颜色由物体通过的色光决定的，如果在白屏与棱镜之间竖直放一块绿色玻璃，绿色玻璃只能透过绿光，则白屏上其他颜色的光消失，只留下绿色。
[3]一切物体都会向外辐射红外线，温度越高，辐射的红外线越多，测温枪是利用人体发出的红外线来测量体温的。
17. 检查视力时要求被检查者与视力表相距5m。某同学在学校医务室检查视力，由于空间有限，用下图方式检查，她应距平面镜______m。当她检测完，走向平面镜时，她的像的大小______（选填“变大”“变小”或“不变”）。

【答案】 ①. 2.2 ②. 不变
【解析】
【详解】[1]从图中可以看到，视力表与平面镜距离为2.8m，那么视力表在平面镜中的像，与视力表的距离也为2.8m，检查视力时要求被检查者与视力表相距5m，被检查者是看向平面镜的像，则被检查者与平面镜的距离为

被检查者与平面镜的距离为2.2m。
[2]根据平面镜的成像规律，像与物大小相等，当她检测完，走向平面镜时，她的尺寸不变，则她在平面镜的像大小不变。
18. 如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点______侧，我们看到的光斑是______（选填“实像”、“虚像”），比实际位置_______（选填“深”、“浅”）一些。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向______移动。折射角角度_______ 。（选填“变大”、“变小”或“不变”）

【答案】 ①. 左 ②. 虚像 ③. 浅 ④. 右 ⑤. 不变
【解析】
【详解】[1]水槽内没有注水时，光沿直线传播，照射到O点；当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，折射光线偏向法线，因此水槽底部光斑移动到O点的左侧。
[2][3]我们看到的光斑是光斑的虚像，是由光斑发出的光在水面处发生折射形成的；光斑的光由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得光斑变浅了。
[4][5]打开水槽底部水龙头缓慢放水，水面下降，折射点向右移动，因此折射光线逐渐向右移动，则光斑也向右移动；由于入射角不变，则折射角的大小也不变。
19. 中国科兴疫苗需保存在低于8℃的环境中。夏季，运输过程中为监测疫苗温度是否超标，应在冷藏箱内放置图中所示的温度计 ___________。在接收点，为正确读数，验收人员 ___________（能/不能）把温度计从冷藏箱中取出读数，温度计示数如图所示，表明疫苗 ___________（安全/不安全）。

【答案】 ①. 乙 ②. 不能 ③. 安全
【解析】
【详解】[1]乙是体温计的构造，温度升高后水银柱升高，不会再降回去，可以知道是否超标。
[2]外界温度高，取出温度计示数会上升，不能取出。
[3]示数为5℃，小于8℃，安全。
20. 如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是_____现象，生活中的_____（选填“电动机”或“发电机”）就应用了此原理．如果对调N、S极，ab向左运动时，电流表指针的偏转方向_____（选填“改变”或“不改变”）．

【答案】 ①. 电磁感应 ②. 发电机 ③. 不改变
【解析】
【详解】如图所示，当导体ab向右运动时，ab做切割磁感线运动，导体中就会产生感应电流，会观察到的现象是电流表指针偏转，这是磁生电现象，即电磁感应现象，工农业生产中的发电机就应用了此原理．感应电流的方向与导体运动的方向、磁场方向有关，对调N、S极，ab向左运动时，电流表指针的偏转方向不改变．
21. 如图是某灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连．当线圈中有电流通过时，线圈会转动，原因是________________________；若改变线圈中的电流方向，指针的偏转方向将________．

【答案】 ①. 通电线圈在磁场中受力 ②. 改变
【解析】
【详解】灵敏电流计是根据通电线圈在磁场中受力转动的原理制成的，因此当线圈中有电流通过时，线圈会转动，原因是通电线圈在磁场中受力；通电线圈在磁场中受力的方向与导体电流方向、磁场方向有关，当改变导体电流方向或磁场方向，指针的偏转方向将改变．
22. 回顾了电和磁，完成下列有关问题。

（1）由图1的实验可知：______有磁场；此磁场的方向跟______有关。这种现象叫电流的______效应，电磁铁就是利用这种效应制成的；
（2）小红利用电磁铁设计了一种微机室防盗报警器（如图2）。在微机室房门处安装开关S，电铃安装在传达室。当房门被推开时，开关S闭合，电流通过电磁铁，电磁铁有磁性，跟金属弹性片上的磁铁（涂黑端为N）相互______，电铃电路接通电铃报警。
【答案】 ①. 通电导线周围 ②. 电流的方向 ③. 磁 ④. 排斥
【解析】
【详解】（1）[1][2][3]由图1甲、丙可知，导线中有电流时，小磁针发生偏转，说明小磁针周围存在磁场；图乙导线中没有电流，小磁针不偏转，说明小磁针周围不存在磁场；图1的甲与丙还能看出，导线电流方向不同，小磁针偏转方向不同，这说明电流方向不同，磁场方向不同，磁场方向与电流方向有关；该现象就是电流的磁效应。
（2）[4]图2左侧为控制电路，当开关闭合时，电磁铁获得磁性，由安培定则可知，电磁铁的右端为N极，跟金属弹性片上的磁铁（涂黑端为N）为同名磁极，由同名磁极相互排斥可知，此时金属弹簧片向右运动，将电铃电路接通，右侧工作电路开始工作，电铃报警。
23. 为了把太阳光反射到一座洞口朝向正东方向的水平涵洞中去，某同学设计安装了一块能自动调节方向的平面镜M，如图所示正午时刻，太阳光垂直于水平地面照射，图中表示平面镜方向的那个角度应为α=______；午后，随着太阳西斜，α应适当______（选填“增大”“减小”）。

【答案】 ①. 45° ②. 增大
【解析】
【详解】[1]如图所示，∠1为入射角，根据光的反射定律：反射角等于入射角，即∠2=∠1，由平面几何知识：∠α=∠3，而
∠3=90°-∠2
则
∠α=90°-∠1

由题知洞口朝向正东方向，正午时刻，太阳光垂直于水平地面照射，则反射光线朝正西的水平方向，所以反射光线与入射光线之间的夹角为90°，入射角为45°，即∠1=45°，所以α=45°。
[2]午后，随着太阳西移，入射角∠1减小，则
∠α=90°-∠1
应增大。
三、解答题
24. 按要求作图：
（1）一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。用字母γ标出折射角；

（2）如图所示，作出物体AB在平面镜中的像；

（3）如图甲为磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙括号内标出电源的正、负极并画出通电线圈外部的一根磁感线。

【答案】（1） （2） （3）
【解析】
【详解】（1）图中法线已经画出，根据反射角等于入射角在法线下侧的空气中画出入射光线；光从空气斜射入玻璃时，折射角小于入射角，据此在玻璃内部法线的上侧作出折射光线，并标出折射角γ，如图所示：


（2）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：


（3）已知条形磁体上端为N极，则下端为S极，根据同名磁极相互排斥可知，电磁铁的上端为S极，下端为N极。根据安培定则，可判断电流从螺线管的下端流入，所以电源的下端为正极；在磁体的外部，磁感线从磁体的N极出来，回到S极，如图所示：


25. 图甲是“探究某种物质熔化时温度的变化规律”实验装置。实验过程中，每隔1min记录一次温度，并观察物质的状态。根据实验数据，绘制出该物质熔化时温度随时间变化的图象，如图乙。
（1）采用“水浴法”加热的优点是______；
（2）由图象知，该固体是______（选填“晶体”或“非晶体”)，依据是______；
（3）图象中的_______（选填“AB”、“BC”或“CD”）段表示它的熔化过程，第6min时，此物质所处的状态是______（选填“固态”、“液态”或“固液共存态”）。

【答案】 ①. 使物质受热均匀 ②. 晶体 ③. 熔化时温度保持不变 ④. BC ⑤. 固液共存态
【解析】
【详解】（1）[1]利用水浴法加热，能使物质受热均匀、温度变化缓慢，便于观察实验现象。
（2）[2][3]由图可知，该物质在熔化的过程中有一定的熔点，属于晶体。
（3）[4][5]由图乙可知，BC段这种物质吸热，但温度不再升高，所以BC段是熔化过程；由图象可知，该晶体第6min时处于熔化阶段，因此在第6分钟所处的状态是固液共存态。
26. 在“探究水沸腾时温度变化的特点”的实验中，甲、乙两组同学采用完全相同的实验装置分别同时开始加热等质量的水，实验装置如图甲所示，并同时开始记录加热时间和水的温度。


在标准大气压下
物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78

（1）安装实验装置时应遵循______（选填“自上而下”或“自下而上”）的原则。根据所学知识，结合上表中的数据，可知本次实验应选用______（选填“水银”或“酒精”）制作的温度计；
（2）实验中，某时刻温度计示数如图乙所示，此时水的温度是______℃；
（3）实验中，观察到水中气泡上升情形如图丙所示，可判断该情形是水沸腾______（选填“前”或“时”）的现象；气泡内主要是______（选填“空气” 或“水蒸气”）。他们还发现撤掉酒精灯时，烧杯内的水没有立即停止沸腾，你认为可能的原因______；
（4）图丁是两组同学分别根据实验数据绘制的水沸腾时温度随时间变化的图象，由图象可知水的沸点是______℃，该实验室所在地点的大气压______（选填“大于”、“小于”或“等于”）一个标准大气压。由图象还可以看出，甲、乙两组图线不同的原因是水的______不同。
【答案】 ①. 自下而上 ②. 水银 ③. 96 ④. 时 ⑤. 水蒸气 ⑥. 见解析 ⑦. 98 ⑧. 小于 ⑨. 初始温度
【解析】
【详解】（1）[1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度。而温度计的玻璃泡要全部浸没到液体中，不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度。故安装实验装置时应遵循“自下而上”的原则。
[2]常用温度计是根据液体的热胀冷缩的性质工作的，酒精的沸点低于水的沸点，水银的沸点高于水的沸点，为完成实验选用沸点高于水的水银作为测温物质。
（2）[3]图中温度计的分度值为0.1℃，示数为96℃。
（3）[4][5]水沸腾前的现象：产生少量的气泡，上升时体积变小；沸腾后的现象是：产生大量的气泡，上升变大，到达水面破裂，把里面的水蒸气散发到空气中。观察图像，图像下边气泡小，上边气泡大，可知为水沸腾时的现象。
[6]酒精灯加热时，铁圈和石棉网温度升高，高于水的沸点，当移开酒精灯时，水还能从铁圈和石棉网吸收热量，继续沸腾。
（4）[7][8]水沸腾后温度不变，它的图像特点是一条平行于时间轴的线段，观察图像可知水温达到98℃后温度随着时间增加不再升高，所以水的沸点是98℃；气压越高，沸点越高，1标准大气压下，水的沸点为100℃，故当地大气压低于1标准大气压。
[9]由题干“实验是采用完全相同的实验装置同时加热等质量的水”可知，甲、乙实验中水的质量相同，相同时间内吸收的热量也相同。观察图像，当温度达到98℃时，甲用时6分钟，乙用时8分钟，说明水从开始加热到开始沸腾时间不同。观察图像可知，甲、乙实验虽然控制了水的质量相同、相同时间内吸收的热量相同，但没有控制初始温度相同。甲的初始温度大于乙，所以造成了甲先沸腾，乙后沸腾的结果。
27. 在“探究光反射的规律”时，小李进行了如图所示的实验。

次数
入射角
反射角
1
20°
20°
2
40°
40°
3
60°
60°

（1）平面镜平放在水平桌面上，一块白色粗糙硬纸板与镜面______放置，将一束光贴着纸板P沿EO射到镜面上O点，纸板Q上会显示出反射光束OF。接着将纸板Q绕ON向前或向后翻折，则纸板Q上______（选填“能”或“不能”）显示出反射光束，由此说明_______，在纸板Q绕ON向后翻折的过程中，反射光线的位置______（选填“改变”或“不变”）；
（2）将纸板Q复位，多次改变入射光线的角度，将测得的数据记录在表格中，得到的结论是反射角______入射角（选填“大于”、“等于”或“小于”），多次实验的目的______；
（3）实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没有做到，你认为没有做到的原因是______。
【答案】 ①. 垂直 ②. 不能 ③. 反射光线、入射光线和法线在同一平面内 ④. 不变 ⑤. 等于 ⑥. 使实验结论具有普遍性 ⑦. 反射现象中，光路是可逆的
【解析】
【详解】（1）[1]为了使光的传播路径能呈现在硬纸板上，应让纸板垂直放置在平面镜上。
[2][3][4]在实验过程中，若将纸板Q绕ON向前或向后翻折，让光线仍贴着纸板沿EO方向射向镜面，此时纸板P和纸板Q不在同一平面上，所以在纸板Q上就无法呈现出反射光线；由此说明反射光线、入射光线与法线在同一平面内；在纸板Q绕ON向前或向后翻折的过程中，入射光线和反射面位置不变，则反射光线的位置不变。
（2）[5][6]多次改变入射角度进行实验，并将测得的的实验数据记录在表格中，根据数据可以得出的结论是反射角等于入射角；探究光的反射规律，多次改变入射角大小并测量对应的反射角，是为了寻找普遍规律。
（3）[7]因为反射时，光路是可逆的，所以小明和小刚都能从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛是做不到的。
28. 如图所示，用两根完全相同的蜡烛和一块厚玻璃板探究“平面镜成像的特点”。

（1）用透明玻璃板代替平面镜的目的是可以确定______。实验中有同学从蜡烛一侧透过玻璃板看到像有“重影”，改善“重影”问题的办法是______。实验中为了让左侧的同学也能够看清蜡烛的像，小明将玻璃板向左平移，则蜡烛的像的位置______（选填“向右移动”、“向左移动”或“不变”）；
（2）小明发现上述实验中难于准确测量像和物到玻璃板的距离，且未用大小不同的物体进行多次实验，就得出了像与物大小的关系，于是他换用一些完全相同的木块进行实验。如图甲所示，将一组木块置于玻璃板前，改变该组木块的位置，进行三次实验，用笔在白纸上标记出每次像和物的位置，如图乙所示。根据对应顶点就能准确测出相应的距离。再将白纸沿______（选填“EF”或“GH”）对折，若像和物的对应顶点都______，则证明平面镜所成的像和物具有对称性。继续实验，如图所示，用叠加的方法改变物的大小进行实验，记录数据如下表。分析可知平面镜所成的像与物的大小______；

木块的位置
保持不变
物的大小（玻璃板前木块的个数/个）
1
2
3
像的大小（玻璃板后木块的个数/个）
1
2
3
（3）某小组在较暗的环境中实验时，发现木块的像较暗、不易辨识，联系日常照镜子的经验，解决方法是______（选填“照亮木块的像”或“照亮木块”）；
（4）移去玻璃板后面的木块，在其位置上放置一块光屏，直接观察光屏上是否有木块的像。 这样做的目的是______。
【答案】 ①. 像的位置 ②. 换用薄玻璃板 ③. 不变 ④. GH ⑤. 重合 ⑥. 相等##相同 ⑦. 照亮木块 ⑧. 探究平面镜所成像是实像还是虚像
【解析】
【详解】（1）[1][2]透明的玻璃板，可以观察到玻璃板的另一侧，便于观察并确定像的位置；玻璃板的前后表面都会发生反射成像，造成重影；玻璃板如果薄一些，两个像距离近一些，测量误差小，实验效果好，所以为了改善“重影”，可以选择较薄的玻璃板。
[3]玻璃板向左平移，蜡烛到玻璃板的距离不变，蜡烛A和蜡烛A的像还是关于玻璃板对称，则蜡烛像的位置不变。
（2）[4][5]实验中应沿平面镜的位置对折，即为GH，若像和物的对应顶点都重合，说明平面镜所成的像和物具有对称性。
[6]用叠加的方法改变物的大小进行实验，分析表格数据可知，玻璃板前后木块的个数始终相等，说明平面镜所成的像与物体的大小相同。
（3）[7]物体成像要清晰，就必须让木块有足够的光射向平面镜才能成像更清晰，所以应该照亮木块。
（4）[8]移去玻璃板后面的木块，在其位置上放置一块光屏，直接观察光屏上是否有木块的像，实像光屏可以呈现，虚像在光屏上看不到，这样做的目的是判断平面镜成的像是虚像还是实像。
29. 物理学中常用磁感线来形象地描述磁场，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场。有一种电阻，它的大小随磁场强弱的变化而变化，这种电阻叫做磁敏电阻，图1所示是某磁敏电阻R的阻值随磁感应强度B变化的图象。为了研究某磁敏电阻R的性质，小刚设计了如图2所示的电路进行实验，请解答下列问题：

（1）当S1断开，S2闭合时，电压表的示数为3V，则此时电流表的示数为多少A？______
（2）闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04A时，电压表的示数为6V，由图象得，此时该磁敏电阻所在位置的磁感应强度为多少T？（第1和第2小题需要写过程）______
（3）实验中小刚将电路中电源的正负极对调，发现乙电路中电压表和电流表的示数不变，这表明：该磁敏电阻的阻值与磁场的______无关；
（4）实验中小刚通过改变滑动变阻器连入电路R1中的阻值来改变磁敏电阻所在位置的磁感应强度，从而影响电流表的示数。若让滑动变阻器R1的滑片向右移动，此时电流表示数将______（选填“变大”、“变小”或“不变”）。请你再提供一种改变磁感应强度的方法______。
【答案】 ①. 0.03A ②. 0.3T ③. 方向 ④. 变大 ⑤. 线圈匝数
【解析】
【详解】（1）[1]由图2可知，当S1断开，S2闭合时，螺线管没有磁性，由图1可知，当磁敏电阻R周围没有磁场时（B=0），其阻值R=100Ω，根据欧姆定律得，电流表的示数为

（2）[2]闭合S1和S2，移动两个滑动变阻器的滑片，当电流表示数为0.04A时，电压表的示数为6V，由可得，此时磁敏电阻的阻值为

由图1知，此时磁感应强度为0.3T。
（3）[3]小刚将电源的正负极对调，螺线管的磁极发生变化（磁场的方向发生变化）；发现乙电路中电压表和电流表的示数不变，也就是磁敏电阻的阻值不变。这表明：该磁敏电阻的阻值与磁场的方向无关。
（4）[4][5]闭合S1和S2，将R1的滑片向右滑动，滑动变阻器的电阻变大，故通过电磁铁的电流会减小，磁性变弱，由图象可知磁敏电阻R的阻值会减小，根据欧姆定律可知，右侧电路中的电流变大，即电流表示数变大；已知磁敏电阻的大小随磁场强弱的变化而变化，所以可以通过改变通电螺线管中线圈匝数改变螺线管的磁性强弱，即改变磁感应强度。
