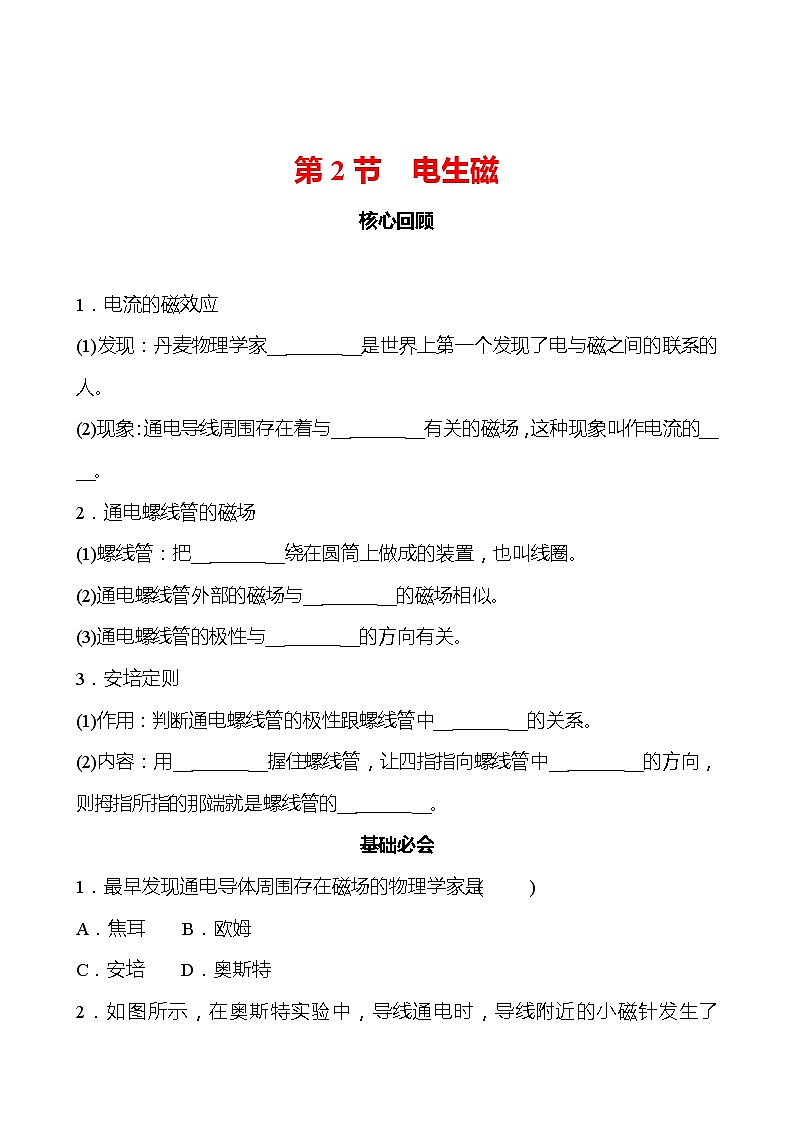

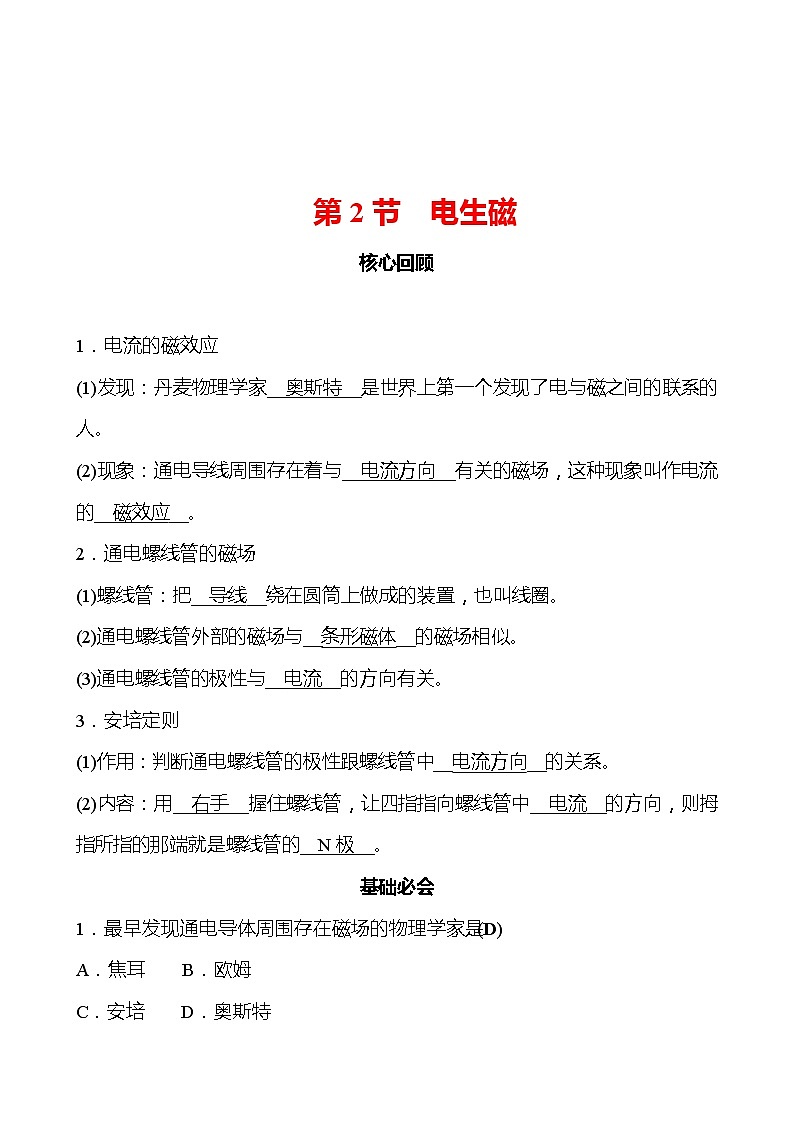

第2节　电生磁

核心回顾

1．电流的磁效应

(1)发现：丹麦物理学家__      __是世界上第一个发现了电与磁之间的联系的人。

(2)现象：通电导线周围存在着与__      __有关的磁场，这种现象叫作电流的__      __。

2．通电螺线管的磁场

(1)螺线管：把__      __绕在圆筒上做成的装置，也叫线圈。

(2)通电螺线管外部的磁场与__      __的磁场相似。

(3)通电螺线管的极性与__      __的方向有关。

3．安培定则

(1)作用：判断通电螺线管的极性跟螺线管中__      __的关系。

(2)内容：用__      __握住螺线管，让四指指向螺线管中__      __的方向，则拇指所指的那端就是螺线管的__      __。

基础必会

1．最早发现通电导体周围存在磁场的物理学家是(     )

A．焦耳    B．欧姆

C．安培    D．奥斯特

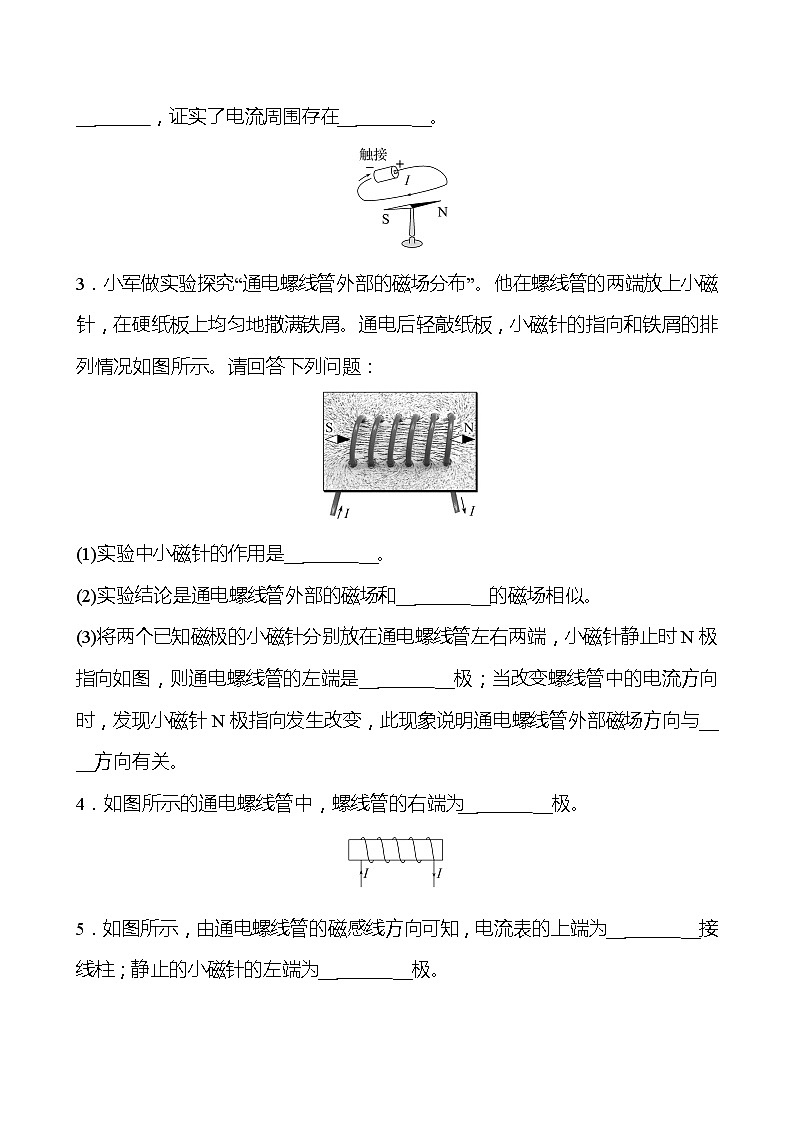

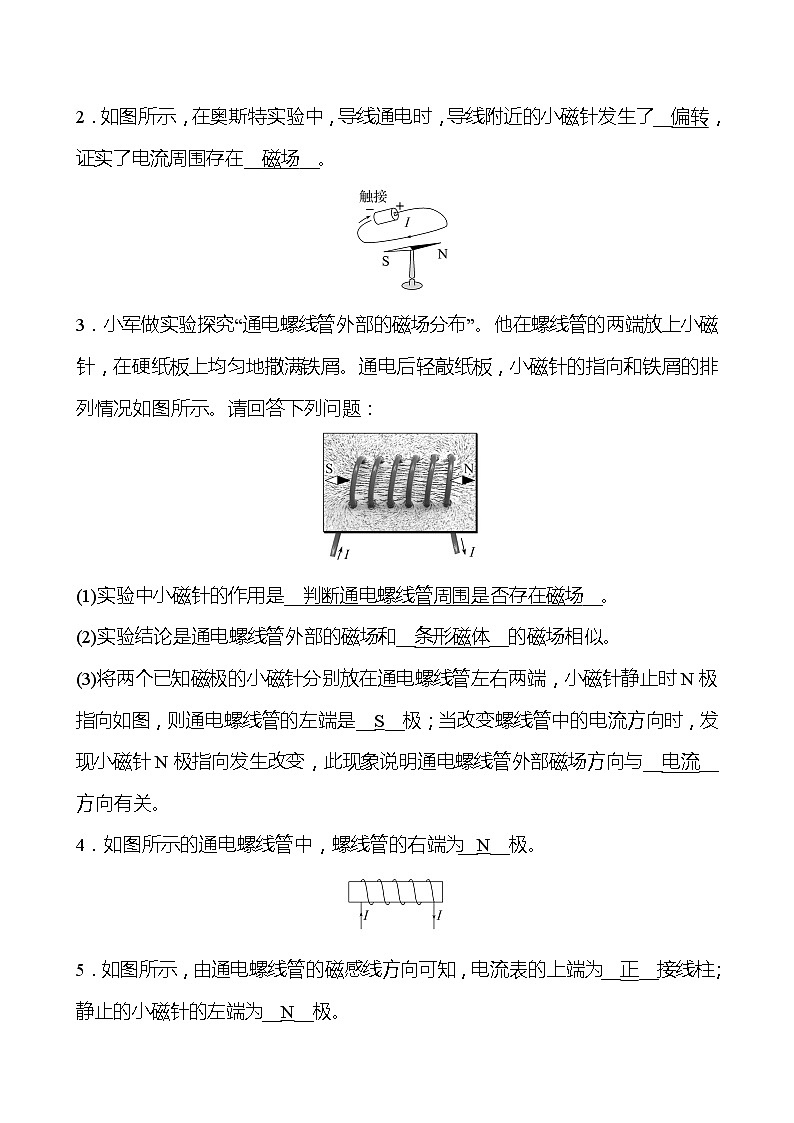

2．如图所示，在奥斯特实验中，导线通电时，导线附近的小磁针发生了__      ，证实了电流周围存在__      __。

3．小军做实验探究“通电螺线管外部的磁场分布”。他在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑。通电后轻敲纸板，小磁针的指向和铁屑的排列情况如图所示。请回答下列问题：

(1)实验中小磁针的作用是__      __。

(2)实验结论是通电螺线管外部的磁场和__      __的磁场相似。

(3)将两个已知磁极的小磁针分别放在通电螺线管左右两端，小磁针静止时N极指向如图，则通电螺线管的左端是__      __极；当改变螺线管中的电流方向时，发现小磁针N极指向发生改变，此现象说明通电螺线管外部磁场方向与__      __方向有关。

4．如图所示的通电螺线管中，螺线管的右端为__      __极。

5．如图所示，由通电螺线管的磁感线方向可知，电流表的上端为__      __接线柱；静止的小磁针的左端为__      __极。

6．如图所示，开关闭合后，小磁针N极(     )

A．指示方向不变     B．向左旋转90°

C．旋转180°      D．向右旋转90°

7．如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是(     )

8．如图所示，在图中标出静止在磁场中的小磁针的N极和磁感线的方向。

9．根据图中小磁针静止时的指向，请在图中标出通电螺线管A端的极性，并标出电源的“＋”极。

能力提升

10．人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，活塞筒通过阀门与血管相通。阀门S1只能向外开启，S2只能向内开启。线圈中的电流从A流向B时，电磁铁左端是__      __极，血液会__      __(选填“流入”或“流出”)活塞筒，该装置工作时，线圈AB中的电流方向__      __(选填“需要”或“不需要”)改变。

11．如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管B的绕线，并标出电源的正、负极。
