物理九年级全册第二十章 电与磁第4节 电动机测试题

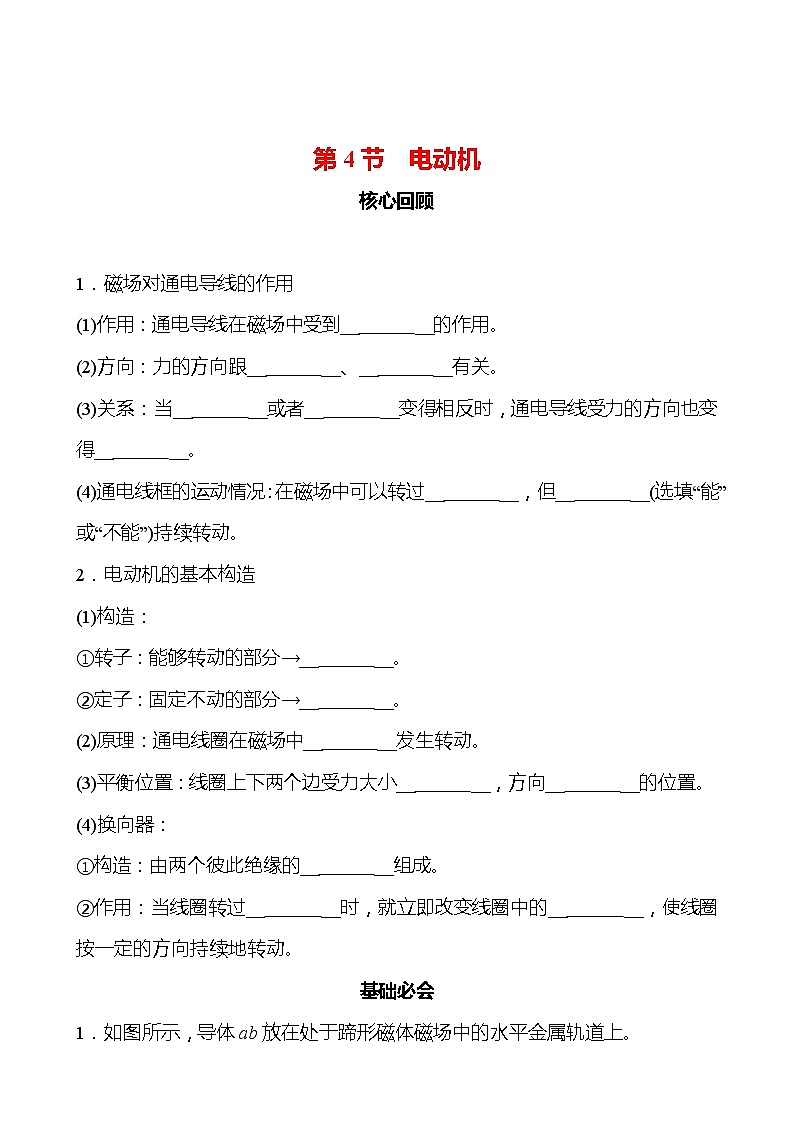

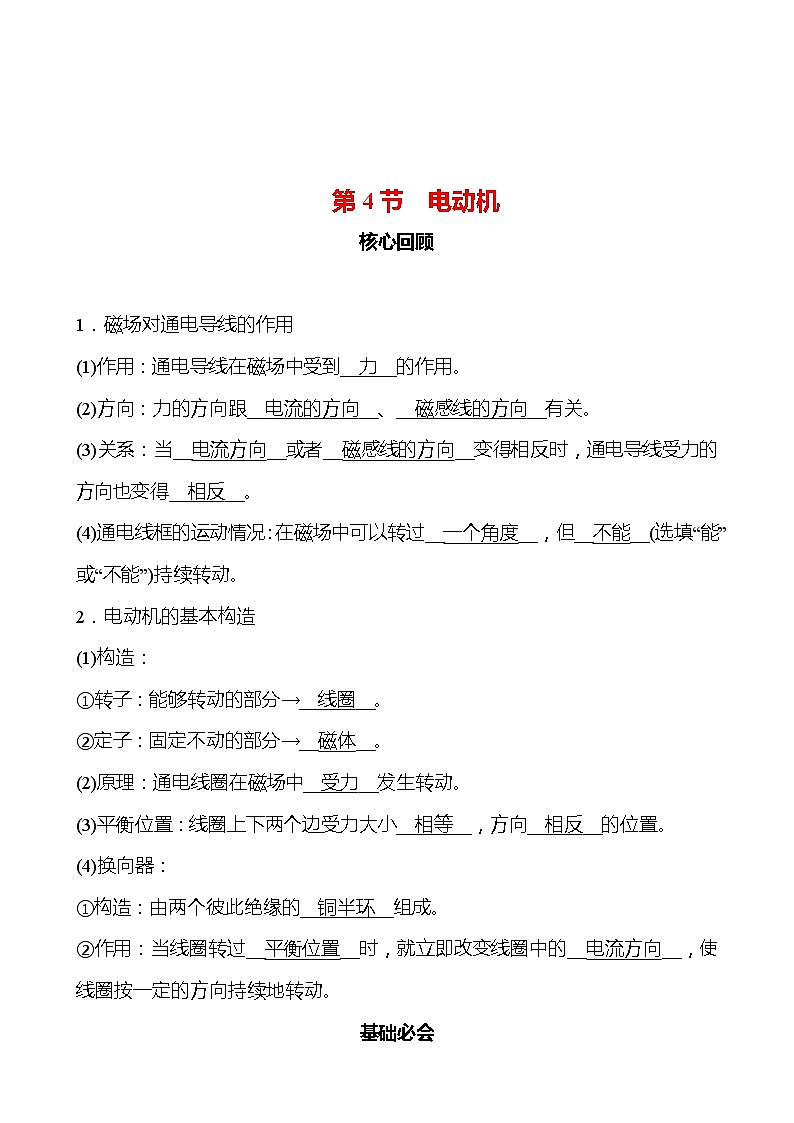

第4节　电动机

核心回顾

1．磁场对通电导线的作用

(1)作用：通电导线在磁场中受到__力__的作用。

(2)方向：力的方向跟__电流的方向__、__磁感线的方向__有关。

(3)关系：当__电流方向__或者__磁感线的方向__变得相反时，通电导线受力的方向也变得__相反__。

(4)通电线框的运动情况：在磁场中可以转过__一个角度__，但__不能__(选填“能”或“不能”)持续转动。

2．电动机的基本构造

(1)构造：

①转子：能够转动的部分→__线圈__。

②定子：固定不动的部分→__磁体__。

(2)原理：通电线圈在磁场中__受力__发生转动。

(3)平衡位置：线圈上下两个边受力大小__相等__，方向__相反__的位置。

(4)换向器：

①构造：由两个彼此绝缘的__铜半环__组成。

②作用：当线圈转过__平衡位置__时，就立即改变线圈中的__电流方向__，使线圈按一定的方向持续地转动。

基础必会

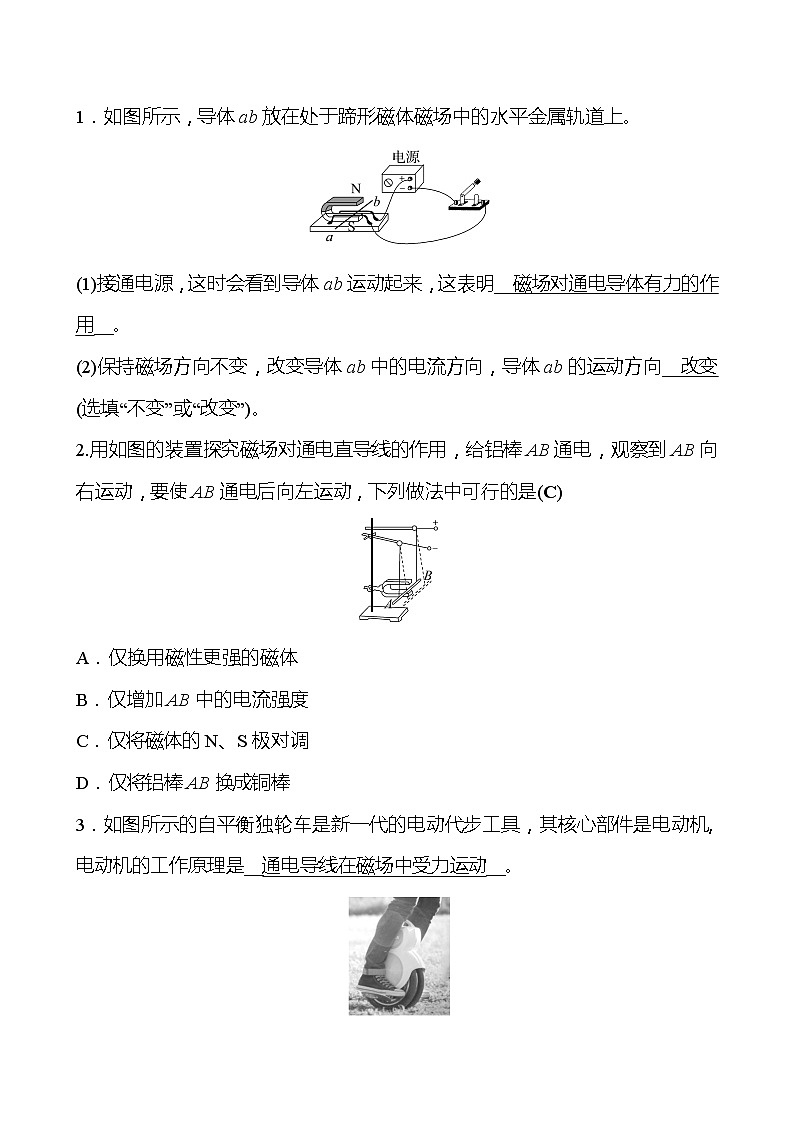

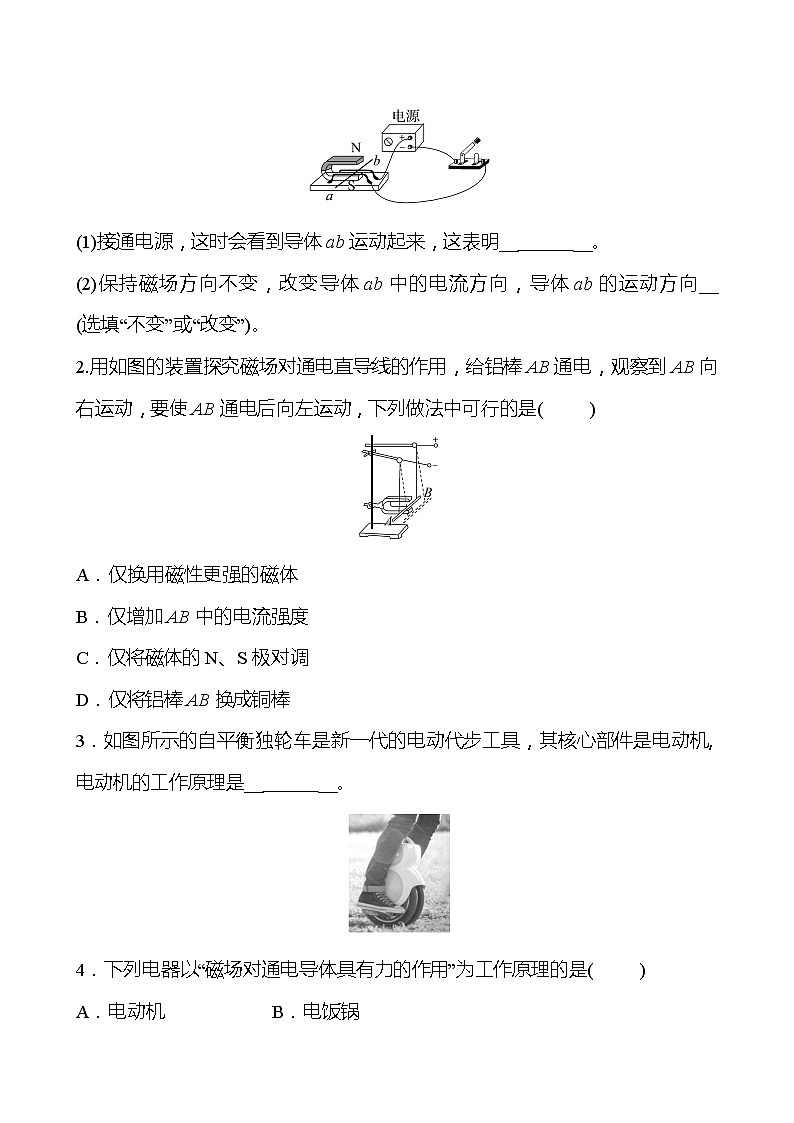

1．如图所示，导体ab放在处于蹄形磁体磁场中的水平金属轨道上。

(1)接通电源，这时会看到导体ab运动起来，这表明__磁场对通电导体有力的作用__。

(2)保持磁场方向不变，改变导体ab中的电流方向，导体ab的运动方向__改变 (选填“不变”或“改变”)。

2.用如图的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，要使AB通电后向左运动，下列做法中可行的是(C)

A．仅换用磁性更强的磁体

B．仅增加AB中的电流强度

C．仅将磁体的N、S极对调

D．仅将铝棒AB换成铜棒

3．如图所示的自平衡独轮车是新一代的电动代步工具，其核心部件是电动机，电动机的工作原理是__通电导线在磁场中受力运动__。

4．下列电器以“磁场对通电导体具有力的作用”为工作原理的是(A)

A．电动机       B．电饭锅

C．电热水器      D．电磁铁

5．直流电动机换向器的作用是(B)

A．改变线圈的转动方向

B．改变线圈中的电流方向

C．改变磁感线的方向

D．以上作用同时存在

6.如图所示的是直流电动机模型，通电后线圈能连续转动，则电动机工作过程将__电__能转化为__机械__能。如果把电源的两极对调，则线圈将__反向__(选填“原方向”或“反向”)转动。

7.如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜__左右往复__(选填“向左”“向右”或“左右往复”)运动。音圈之所以运动，是由于磁场对__通电导体__有力的作用，此现象中能量转化情况是__电能转化为机械能__。

8．如图所示是研究“磁场对通电导体的作用”的实验。

(1)开关闭合后，通电导体a从静止向右运动，这说明磁场对通电导体有__力__的作用。

(2)仅把磁体左右换位，如图2所示。开关闭合后，通电导体a是否会向右运动？原因是什么？

答：__会向右运动，磁场方向和电流方向均不变，导体受力方向不发生变化__。

(3)若要研究“通电导体的受力方向与电流方向的关系”，应把图1的电路如何改装？

答：__保持磁场方向不变，改变电流方向，把电池的正负极对调一下__。

能力提升

9．如图所示，将矩形铜线框ACDF上的B、E两点接入电路并放入磁场中，AB、BC、ED和FE段都受到磁场的作用力，下列哪两段线框在磁场中受力的方向相同(B)

A.AB段与BC段      B．AB段与ED段

C．BC段与ED段    D．ED段与FE段

10.如图所示为小华同学探究“让线圈转起来”的实验装置图，若将线圈两端的绝缘漆全部刮去，线圈始终都在做来回摆，其原因是__电流方向不变__。

小华正确处理后，线圈将能持续转动，其中半圈是由于__受力__而转动，另半圈是由于__惯性__而转动。若在电源和开关之间接一灯泡，则在线圈转动的过程中，灯泡最明显的特征是__一亮一灭__。
