物理第1节 家庭电路课后复习题

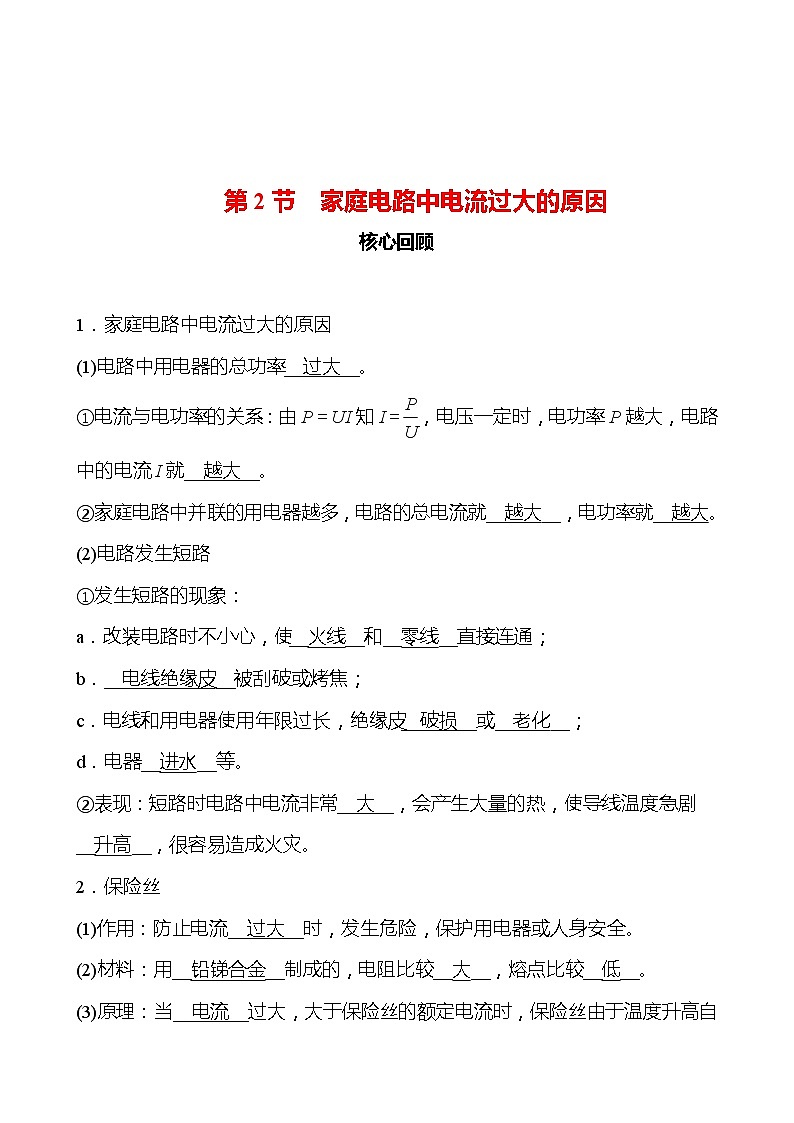

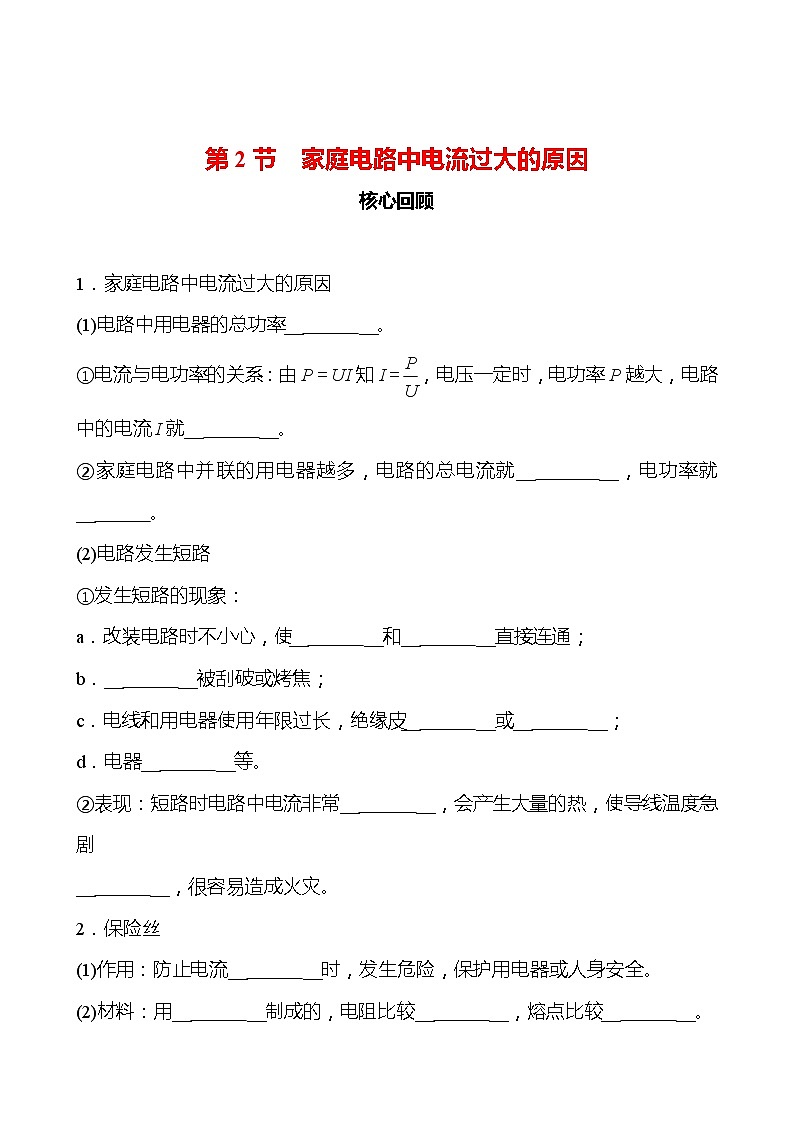

第2节　家庭电路中电流过大的原因

核心回顾

1．家庭电路中电流过大的原因

(1)电路中用电器的总功率__      __。

①电流与电功率的关系：由P＝UI知I＝，电压一定时，电功率P越大，电路中的电流I就__      __。

②家庭电路中并联的用电器越多，电路的总电流就__      __，电功率就__      。

(2)电路发生短路

①发生短路的现象：

a．改装电路时不小心，使__      __和__      __直接连通；

b．__      __被刮破或烤焦；

c．电线和用电器使用年限过长，绝缘皮__      __或__      __；

d．电器__      __等。

②表现：短路时电路中电流非常__      __，会产生大量的热，使导线温度急剧

__      __，很容易造成火灾。

2．保险丝

(1)作用：防止电流__      __时，发生危险，保护用电器或人身安全。

(2)材料：用__      __制成的，电阻比较__      __，熔点比较__      __。

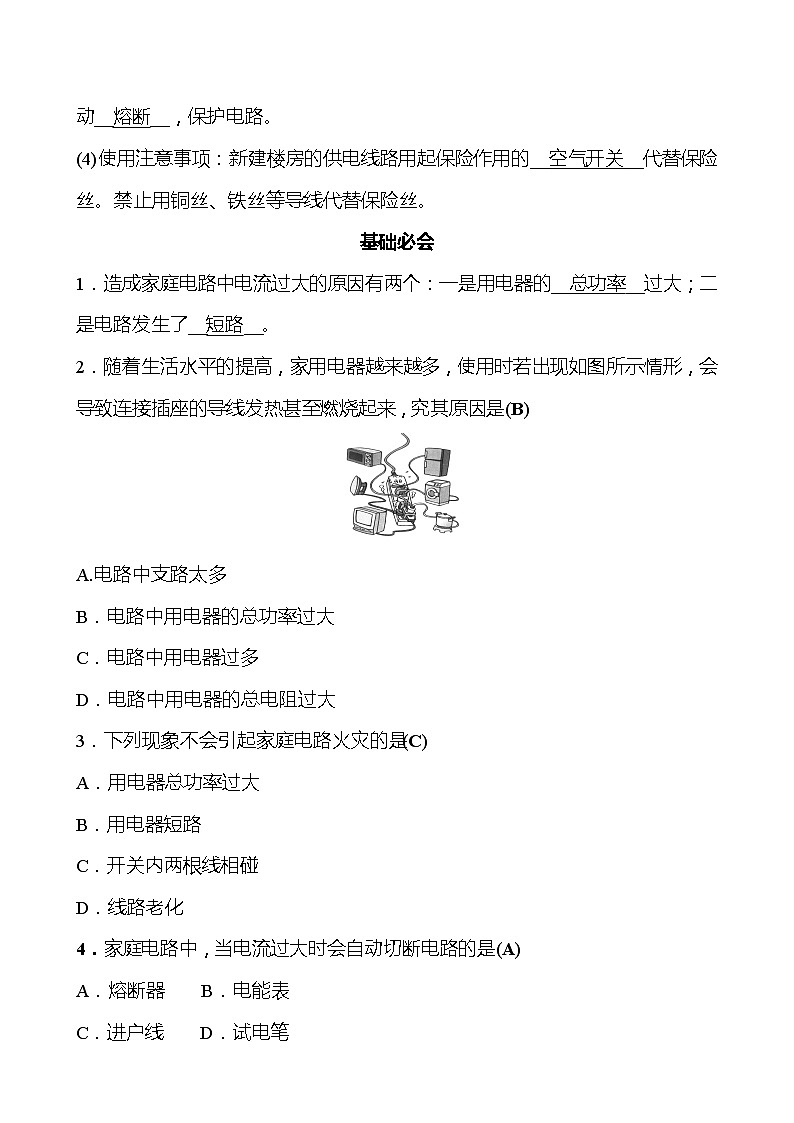

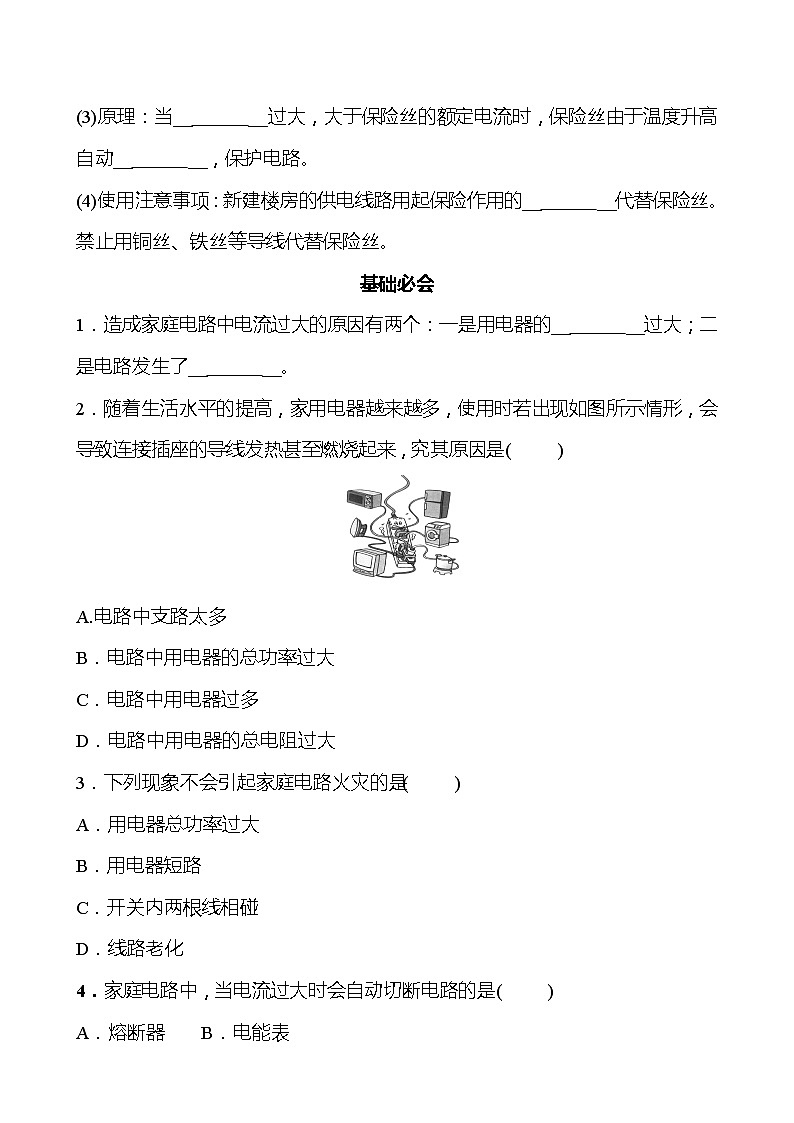

(3)原理：当__      __过大，大于保险丝的额定电流时，保险丝由于温度升高自动__      __，保护电路。

(4)使用注意事项：新建楼房的供电线路用起保险作用的__      __代替保险丝。禁止用铜丝、铁丝等导线代替保险丝。

基础必会

1．造成家庭电路中电流过大的原因有两个：一是用电器的__      __过大；二是电路发生了__      __。

2．随着生活水平的提高，家用电器越来越多，使用时若出现如图所示情形，会导致连接插座的导线发热甚至燃烧起来，究其原因是(     )

A.电路中支路太多

B．电路中用电器的总功率过大

C．电路中用电器过多

D．电路中用电器的总电阻过大

3．下列现象不会引起家庭电路火灾的是(     )

A．用电器总功率过大

B．用电器短路

C．开关内两根线相碰

D．线路老化

4．家庭电路中，当电流过大时会自动切断电路的是(     )

A．熔断器    B．电能表

C．进户线    D．试电笔

5．保险丝是用电阻较__      __，熔点较__      __的合金线制成的。当电路中有过大的__      __时，能产生足够的热量，而迅速__      __，从而起到保护电路的作用。

6．小军买了一个“电热驱蚊器”，当小军把“电热驱蚊器”的插头插入插座时，保险丝立即熔断了，可能是插头处发生__      __。

7．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当她用遥控器将待机的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器__      __过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换__      __大一些的空气开关。

8．家庭电路中，下列情形可能引起保险丝熔断的是(     )

A．插座的零线火线接反

B．两只白炽灯串联连接

C．电器金属外壳未接地

D．同时使用大功率电器

9．在家庭电路中，一定不会引发空气开关跳闸的是(     )

A．火线和零线直接连通

B．用电器的插头处绝缘皮破损

C．试电笔笔尖接触火线

D．同时使用电饭锅、多个电暖器

10．关于保险丝的使用，下列说法正确的是(     )

A．保险丝应串联在零线上

B．保险丝应串联在火线上

C．手头没有保险丝，可用铁丝代替保险丝

D．选用保险丝时，选越粗的越安全

能力提升

11．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是(     )

A．书房插座    B．台灯插头

C．台灯灯座    D．台灯开关

12．如图所示电路中，开关闭合后，__      __，使电路中电流过大，从而导致金属导线发热引燃了外面的绝缘皮，所以要在__      __(选填“火线”或“零线”)上安装保险丝，以保证电路安全。相同条件下，细保险丝比粗保险丝更容易熔断，是因为细保险丝的__      __比粗保险丝大，产生的热量更多。
