初中物理人教版九年级全册第4节 变阻器同步练习题

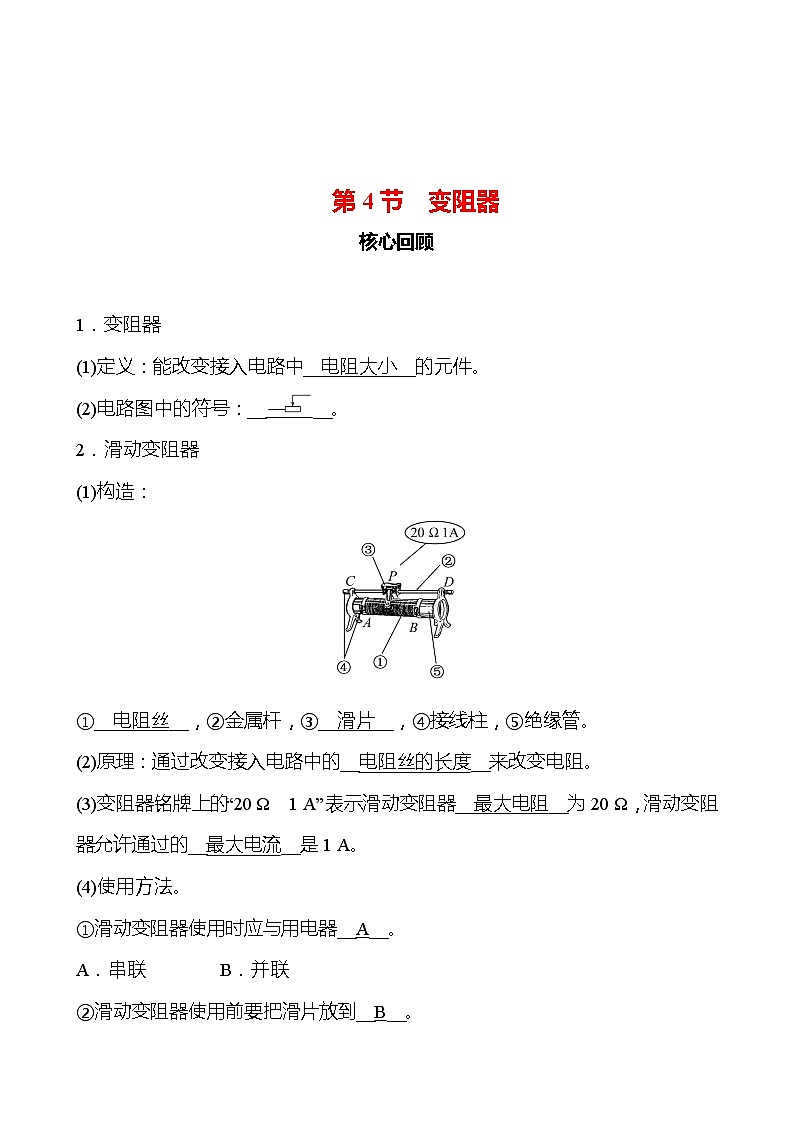

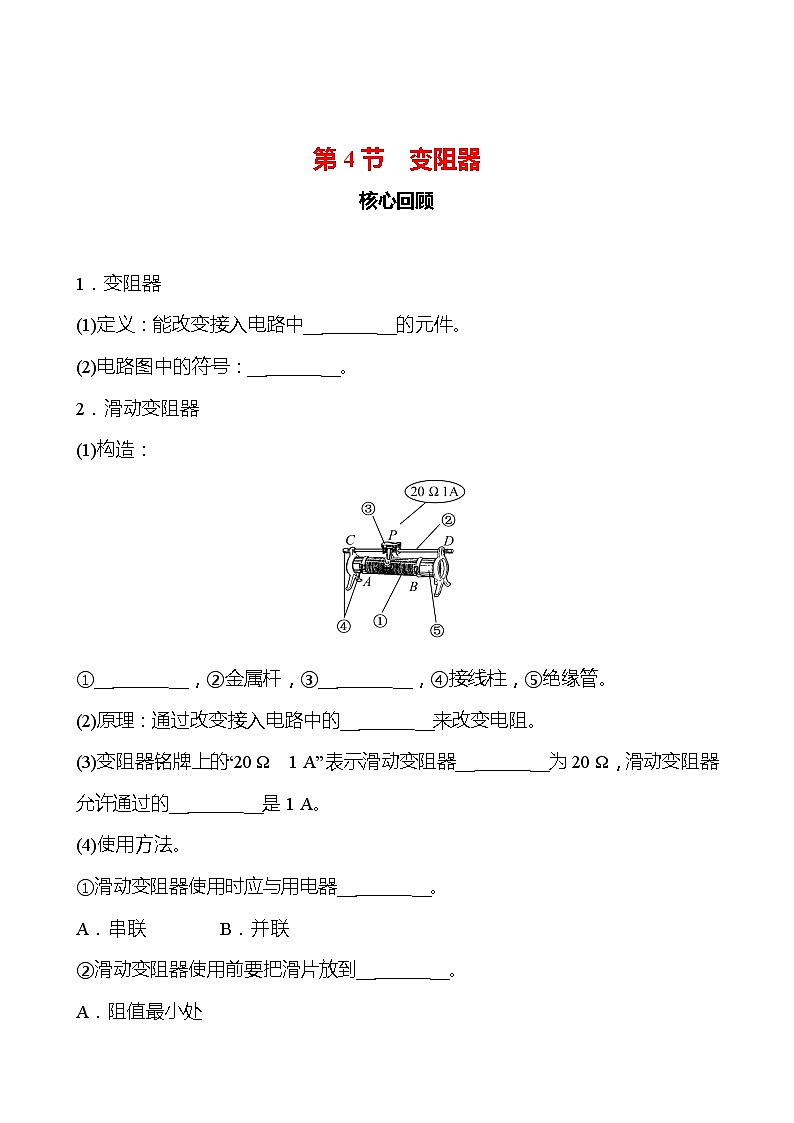

第4节　变阻器

核心回顾

1．变阻器

(1)定义：能改变接入电路中__电阻大小__的元件。

(2)电路图中的符号：____。

2．滑动变阻器

(1)构造：

①__电阻丝__，②金属杆，③__滑片__，④接线柱，⑤绝缘管。

(2)原理：通过改变接入电路中的__电阻丝的长度__来改变电阻。

(3)变阻器铭牌上的“20 Ω　1 A”表示滑动变阻器__最大电阻__为20 Ω，滑动变阻器允许通过的__最大电流__是1 A。

(4)使用方法。

①滑动变阻器使用时应与用电器__A__。

A．串联　　　　B．并联

②滑动变阻器使用前要把滑片放到__B__。

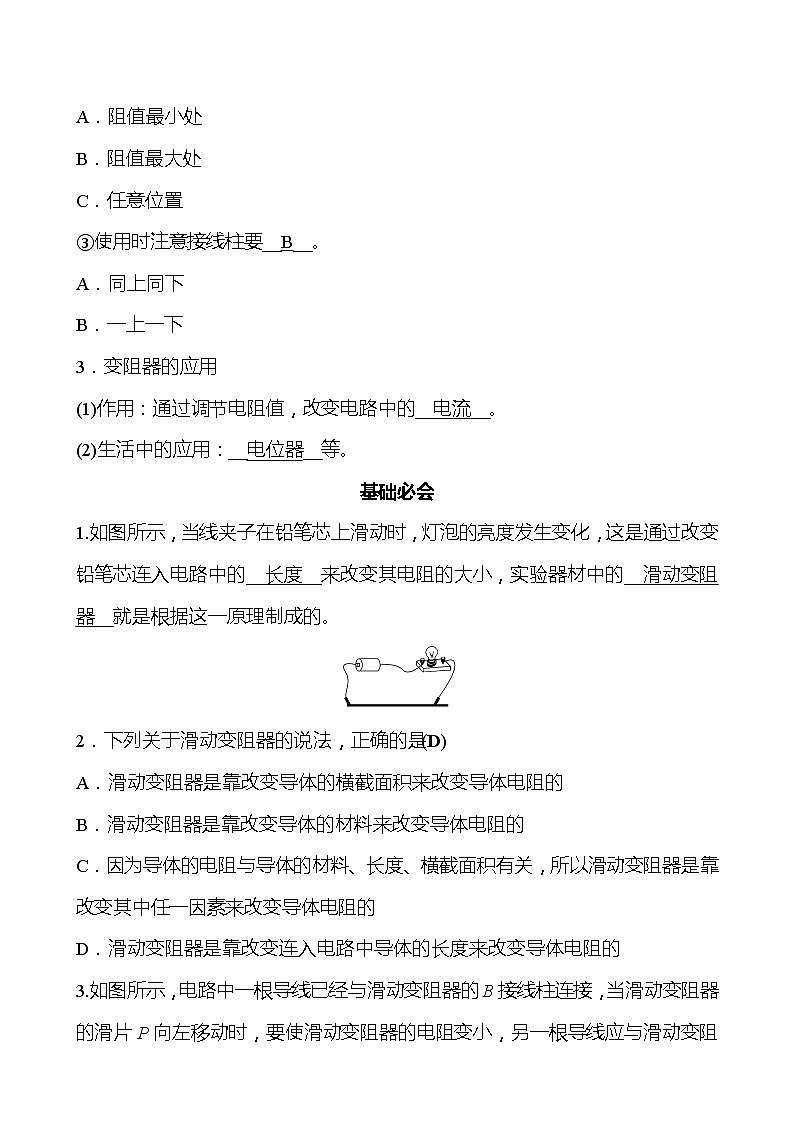

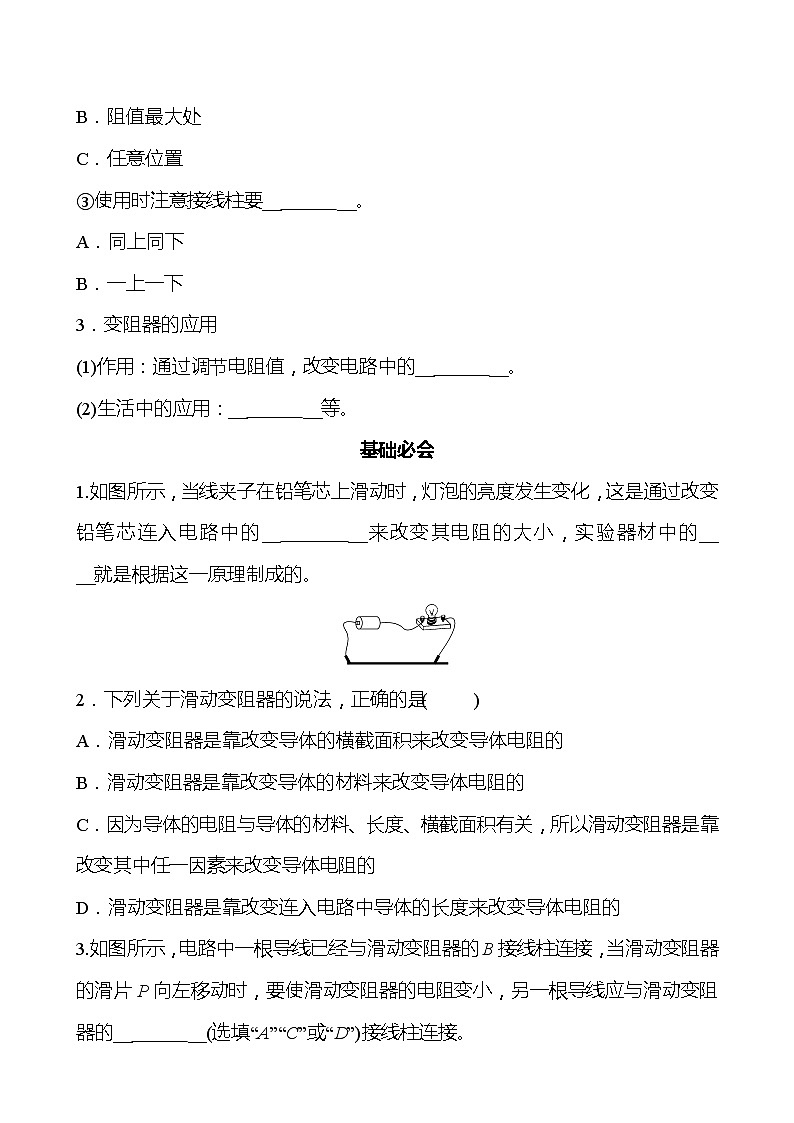

A．阻值最小处

B．阻值最大处

C．任意位置

③使用时注意接线柱要__B__。

A．同上同下

B．一上一下

3．变阻器的应用

(1)作用：通过调节电阻值，改变电路中的__电流__。

(2)生活中的应用：__电位器__等。

基础必会

1.如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的__长度__来改变其电阻的大小，实验器材中的__滑动变阻器__就是根据这一原理制成的。

2．下列关于滑动变阻器的说法，正确的是(D)

A．滑动变阻器是靠改变导体的横截面积来改变导体电阻的

B．滑动变阻器是靠改变导体的材料来改变导体电阻的

C．因为导体的电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变其中任一因素来改变导体电阻的

D．滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的

3.如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的__C__(选填“A”“C”或“D”)接线柱连接。

4．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是(A)

5.如图所示为某同学连接的电路，下列有关说法正确的是(D)

A.滑动变阻器与灯泡并联

B．滑动变阻器的滑片向右移动，灯泡亮度变暗

C．滑动变阻器的滑片向右移动，灯泡亮度变亮

D．滑动变阻器的滑片向右移动，灯泡亮度不变

6.如图所示，实验室中某个常用的滑动变阻器铭牌上标有“20 Ω　2 A”字样。下列关于这个滑动变阻器的说法正确的是(D)

A．当滑动变阻器通过2 A的电流时，它的电阻为20 Ω

B．它接入电路的最大阻值是10 Ω

C．它是通过改变其接入电路中电阻丝的横截面积来改变接入电路中电阻大小的

D．允许通过它的最大电流为2 A

7．如图所示，滑动变阻器接入电路的电阻丝是__ac__段(选填“ac”“cb”或“ab”)，当滑片向左移动时，连入电路的电阻变__小__，电路中的电流变__大__。

8．如图所示，将两个滑动变阻器串联起来，若将M、N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片P1和P2应放在(B)

A．P1、P2都放在最右端

B．P1放在最左端，P2放在最右端

C．P1和P2都放在最左端

D．P1放在最右端，P2放在最左端

9．如图所示，图甲为亮度可调的台灯，电位器是调节其亮度的装置；图乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将__b和c__(选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料，应该选用__镍铬合金丝__(选填“铜丝”或“镍铬合金丝”)。

能力提升

10．如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是(A)

11．在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。

　答：
