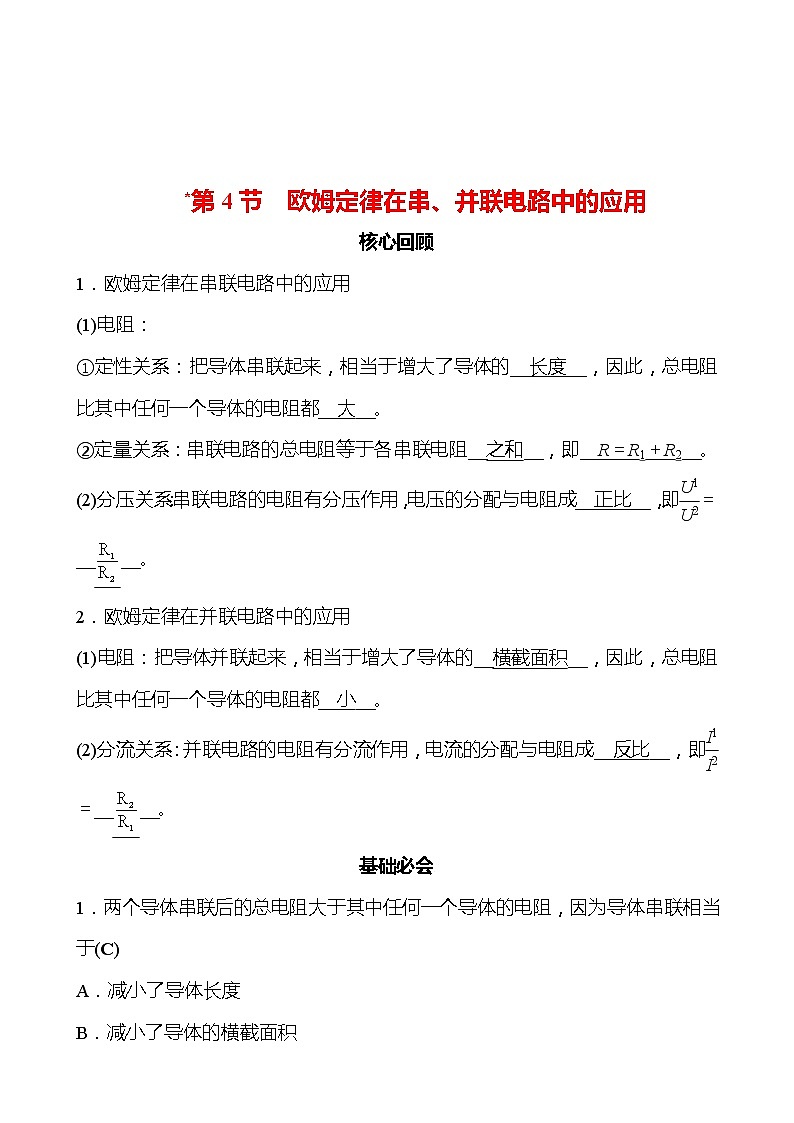

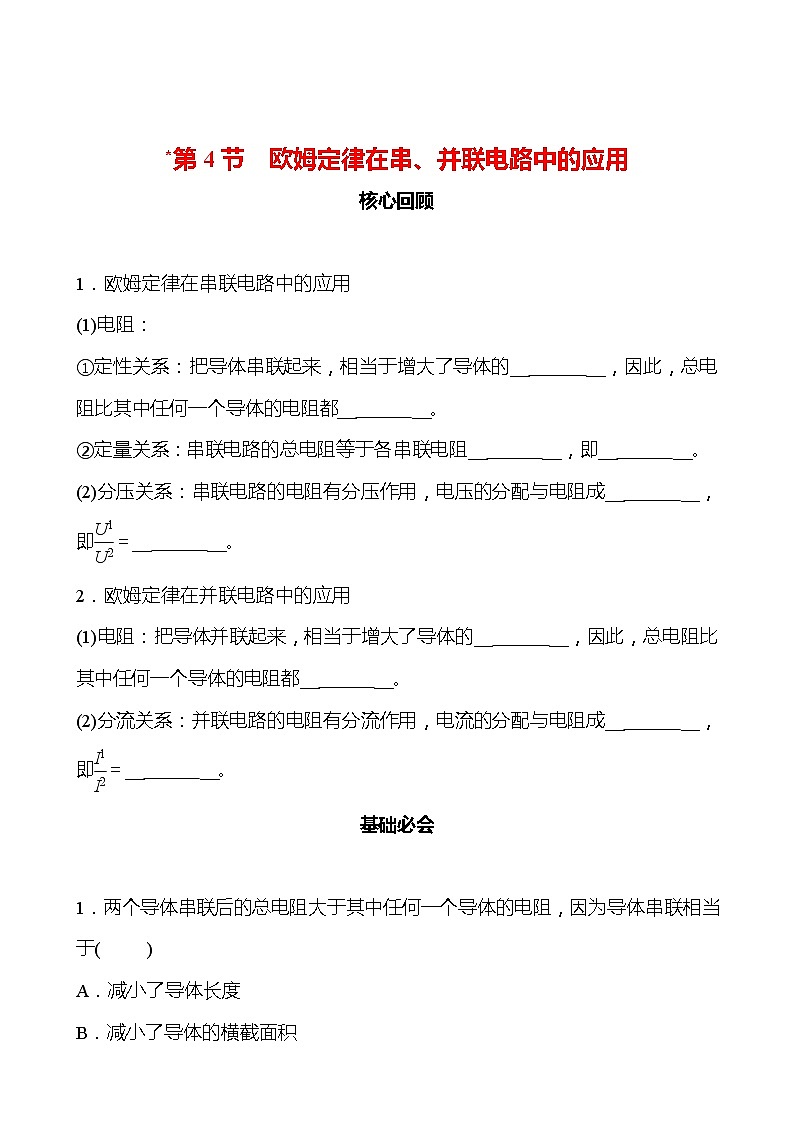

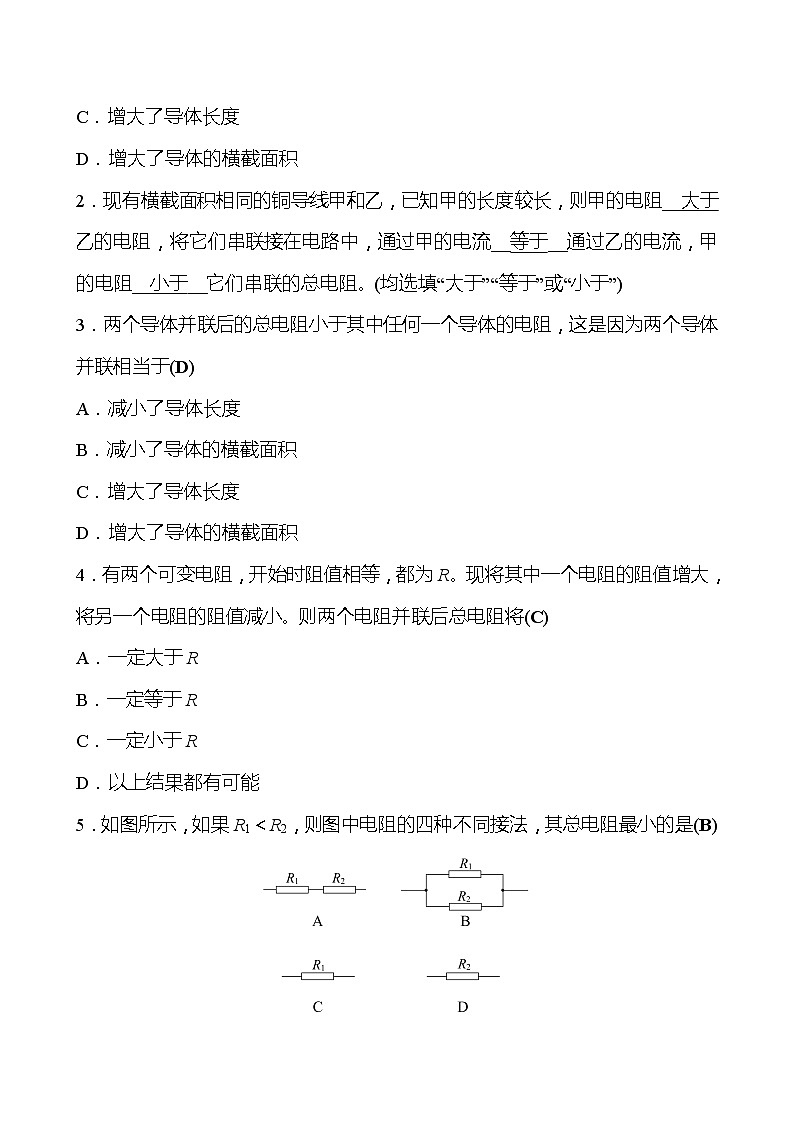

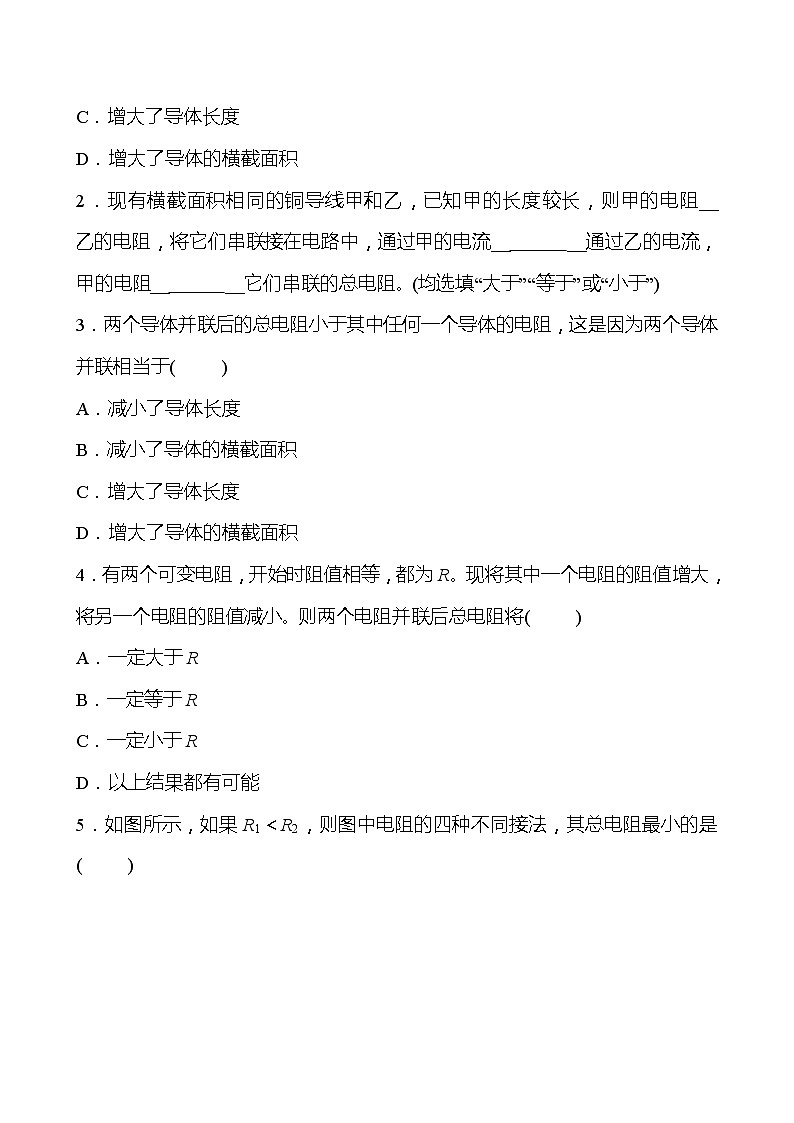

 *第4节　欧姆定律在串、并联电路中的应用核心回顾 1．欧姆定律在串联电路中的应用(1)电阻：①定性关系：把导体串联起来，相当于增大了导体的__      __，因此，总电阻比其中任何一个导体的电阻都__      __。②定量关系：串联电路的总电阻等于各串联电阻__      __，即__      __。(2)分压关系：串联电路的电阻有分压作用，电压的分配与电阻成__      __，即＝__      __。2．欧姆定律在并联电路中的应用(1)电阻：把导体并联起来，相当于增大了导体的__      __，因此，总电阻比其中任何一个导体的电阻都__      __。(2)分流关系：并联电路的电阻有分流作用，电流的分配与电阻成__      __，即＝__      __。基础必会 1．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于(     )A．减小了导体长度B．减小了导体的横截面积 C．增大了导体长度D．增大了导体的横截面积2．现有横截面积相同的铜导线甲和乙，已知甲的长度较长，则甲的电阻__      乙的电阻，将它们串联接在电路中，通过甲的电流__      __通过乙的电流，甲的电阻__      __它们串联的总电阻。(均选填“大于”“等于”或“小于”)3．两个导体并联后的总电阻小于其中任何一个导体的电阻，这是因为两个导体并联相当于(     )A．减小了导体长度B．减小了导体的横截面积C．增大了导体长度D．增大了导体的横截面积4．有两个可变电阻，开始时阻值相等，都为R。现将其中一个电阻的阻值增大，将另一个电阻的阻值减小。则两个电阻并联后总电阻将(     )A．一定大于RB．一定等于RC．一定小于RD．以上结果都有可能5．如图所示，如果R1＜R2，则图中电阻的四种不同接法，其总电阻最小的是(     )6.如图所示，开关闭合后，电压表V1的示数为2 V，电压表V2的示数为5 V，则R1∶R2等于(     )A．2∶5        B．5∶2C．3∶2        D．2∶37.如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将__      __，电压表的示数将__      __。(均选填“变大”或“变小”)8.如图所示，R1＝12 Ω，R2＝4 Ω，将它们串联后接到8 V的电源上，求：(1)串联电路的总电阻；(2)电路中的电流。9．如图所示的电路，R1＝30 Ω，R2＝10 Ω，开关S闭合后，电流表A的示数为0.4 A，求：(1)电源电压。(2)通过R2的电流。(3)干路中的电流。(4)电路中的总电阻。能力提升 10.空气质量指数是环境监测的重要指标，表中的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压U＝18 V，电压表量程为0～15 V，定值电阻R0的阻值为100 Ω，气敏电阻阻值R与A的关系为R＝×103 Ω。下列说法正确的是(     )空气质量指数A0～5051～100101～150151～200201～300＞300空气质量等级优良轻度污染中度污染重度污染严重污染A.空气质量越差，气敏电阻的阻值越大B．空气质量越差，电压表示数越小C．电压表示数为10 V时，对应的空气质量等级为良D．当空气质量指数为300时，电压表示数为3 V
