人教版九年级全册第十五章 电流和电路第3节 串联和并联练习

这是一份人教版九年级全册第十五章 电流和电路第3节 串联和并联练习，文件包含第十五章第3节串联和并联同步练习教师版2022-2023人教版九年级物理doc、第十五章第3节串联和并联同步练习学生版2022-2023人教版九年级物理doc等2份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。

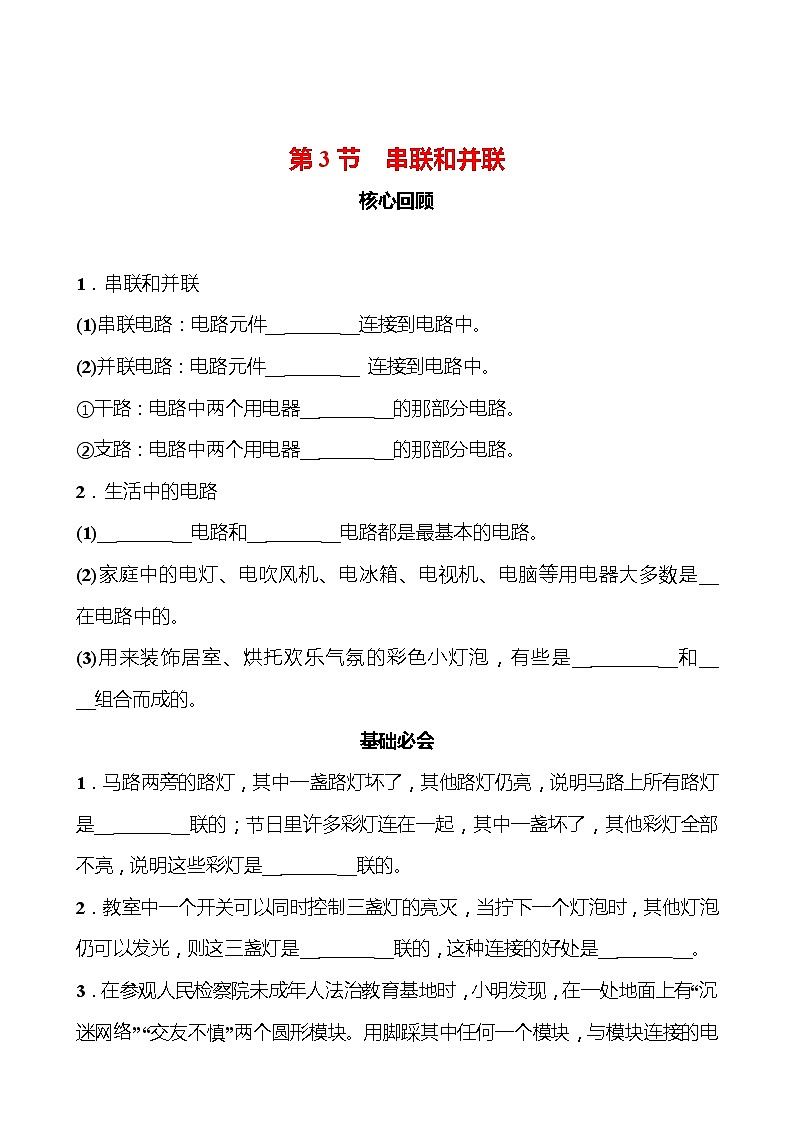

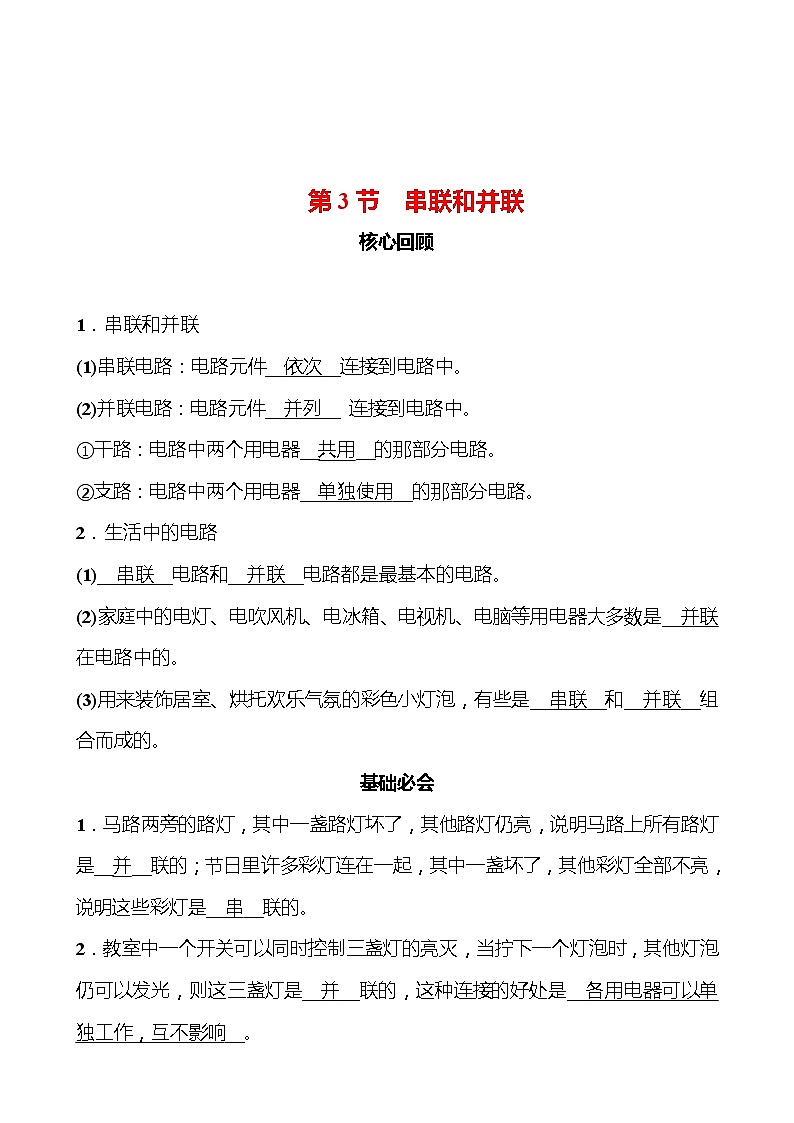

核心回顾
1．串联和并联
(1)串联电路：电路元件__ __连接到电路中。
(2)并联电路：电路元件__ __ 连接到电路中。
①干路：电路中两个用电器__ __的那部分电路。
②支路：电路中两个用电器__ __的那部分电路。
2．生活中的电路
(1)__ __电路和__ __电路都是最基本的电路。
(2)家庭中的电灯、电吹风机、电冰箱、电视机、电脑等用电器大多数是__ 在电路中的。
(3)用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些是__ __和__ __组合而成的。
基础必会
1．马路两旁的路灯，其中一盏路灯坏了，其他路灯仍亮，说明马路上所有路灯是__ __联的；节日里许多彩灯连在一起，其中一盏坏了，其他彩灯全部不亮，说明这些彩灯是__ __联的。
2．教室中一个开关可以同时控制三盏灯的亮灭，当拧下一个灯泡时，其他灯泡仍可以发光，则这三盏灯是__ __联的，这种连接的好处是__ __。

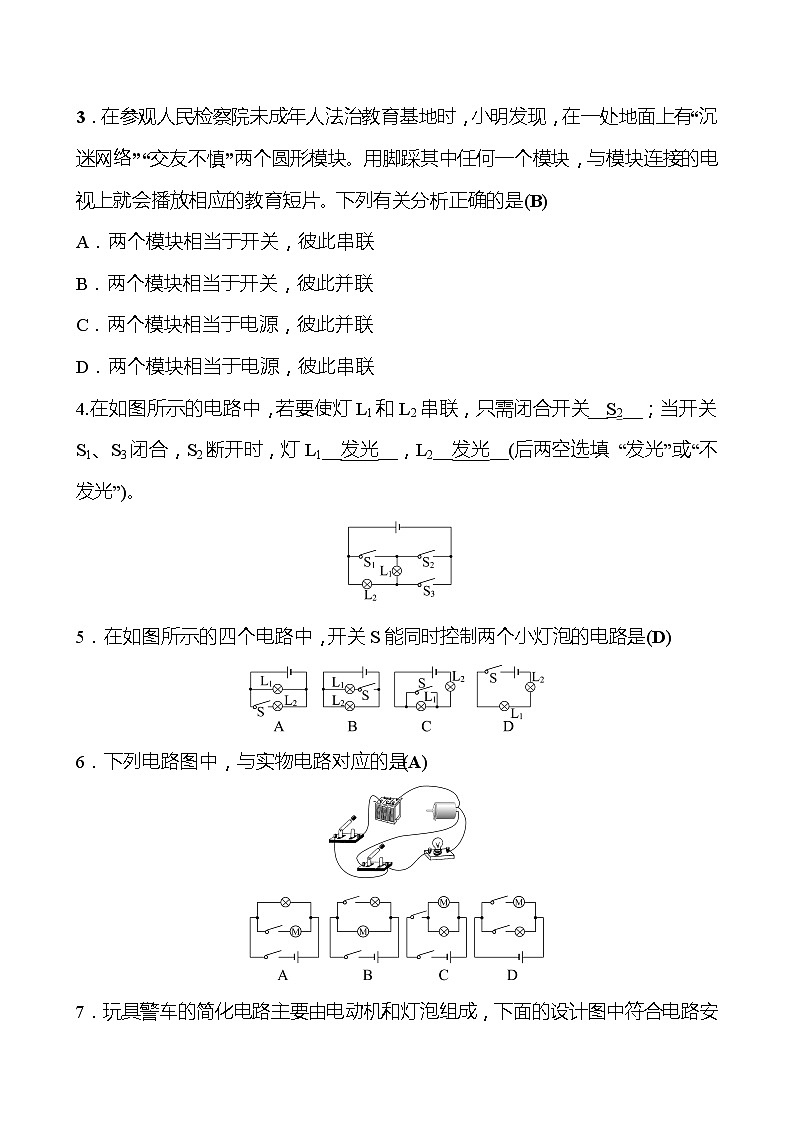

3．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是( )
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联

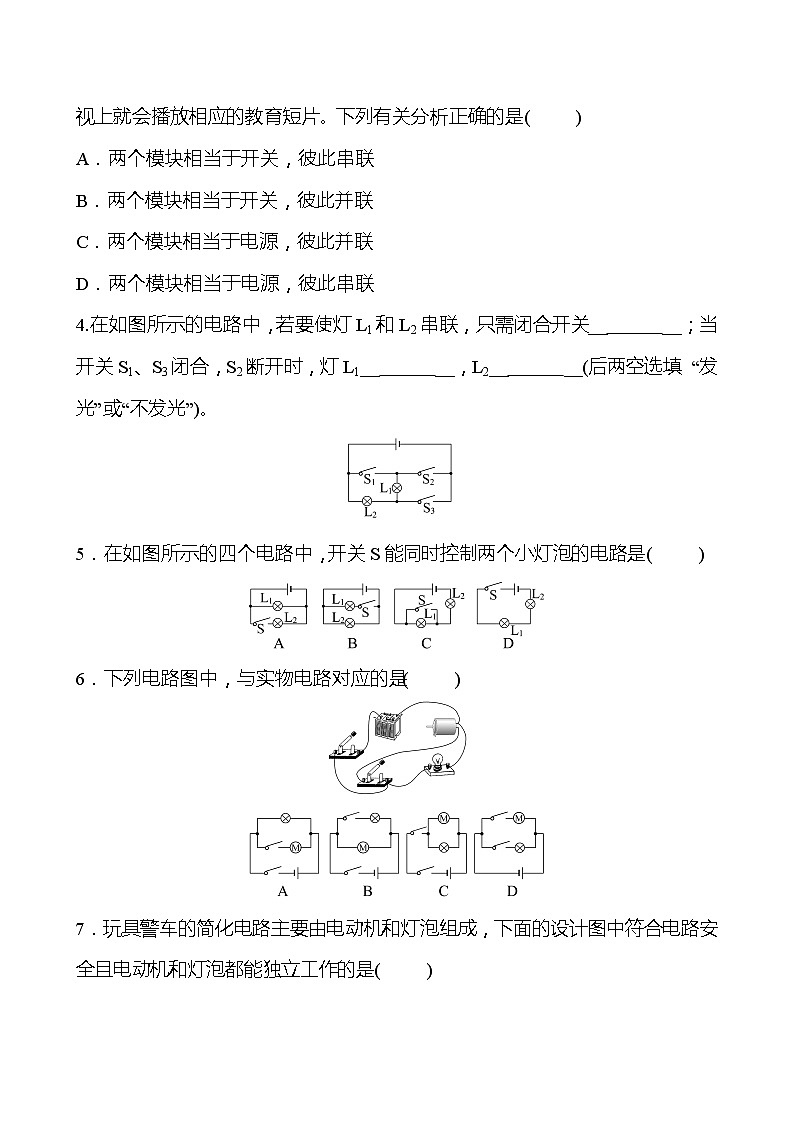

4.在如图所示的电路中，若要使灯L1和L2串联，只需闭合开关__ __；当开关S1、S3闭合，S2断开时，灯L1__ __，L2__ __(后两空选填 “发光”或“不发光”)。
5．在如图所示的四个电路中，开关S能同时控制两个小灯泡的电路是( )
6．下列电路图中，与实物电路对应的是( )
7．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中符合电路安全且电动机和灯泡都能独立工作的是( )
8．教室有CO2通风机，S1是手动开关，S2是自动控制开关。只有手动闭合S1，CO2达到定值时闭合S2电动机才工作，下列图中，正确的电路图是( )
9．请按照如图所示的实物图画出电路图。

10．请根据如图甲所示电路图，用笔画线代替导线连接图乙实物图。

能力提升
11．如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知( )
A.只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
12．如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接__ __两接线柱和连接__ __两接线柱。
13．医院想为病房设计病人呼叫医生的装置，要求：在每张病床前安装一个开关，病人按下开关后，医生值班室对应床位的灯泡发光，同时，电铃响，提醒医生。请你设计一个电路，满足医院的要求，在方框内画出你设计的电路图(画出两张床位即可)。
