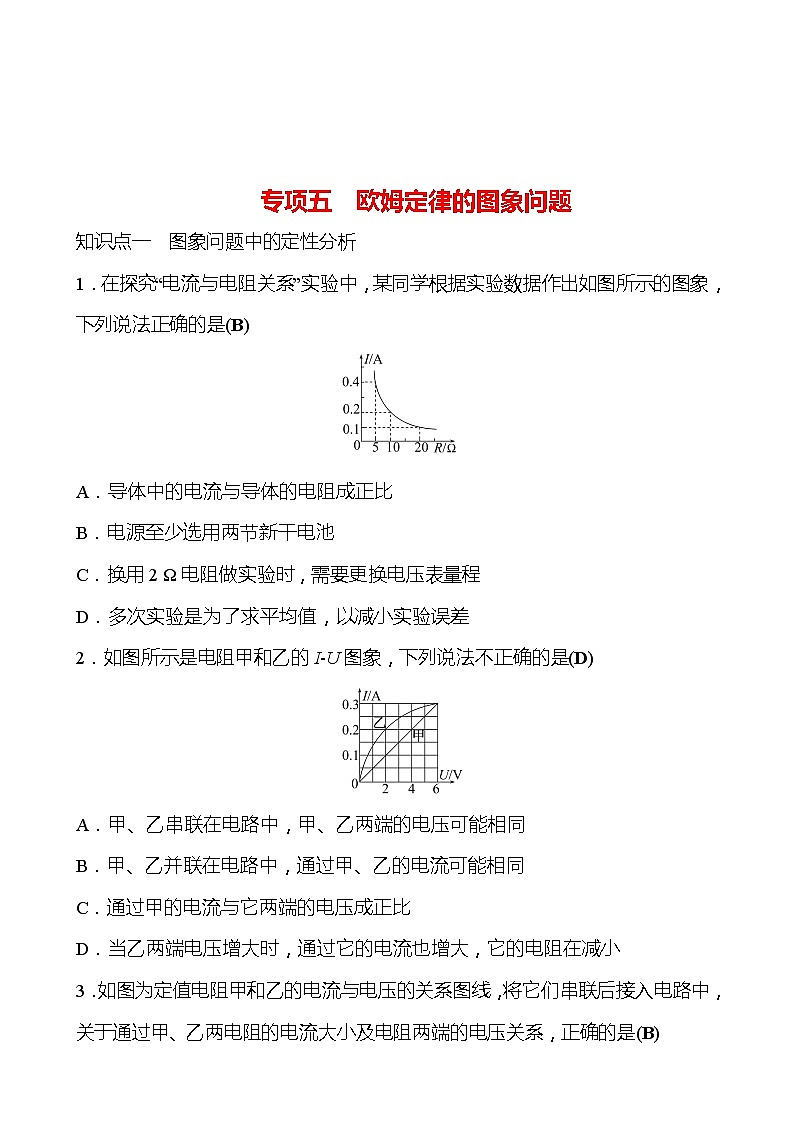

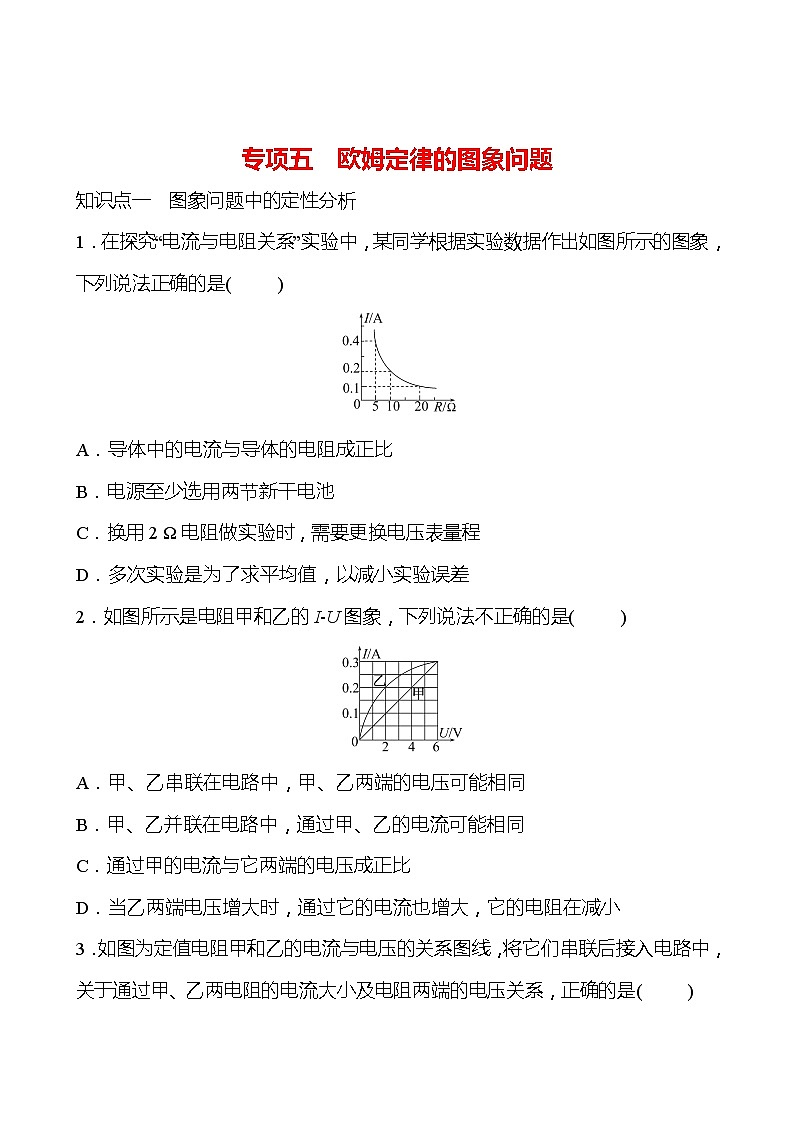

专项五 欧姆定律的图象问题
知识点一 图象问题中的定性分析
1．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是(B)
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2 Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
2．如图所示是电阻甲和乙的I­U图象，下列说法不正确的是(D)
A．甲、乙串联在电路中，甲、乙两端的电压可能相同
B．甲、乙并联在电路中，通过甲、乙的电流可能相同
C．通过甲的电流与它两端的电压成正比
D．当乙两端电压增大时，通过它的电流也增大，它的电阻在减小

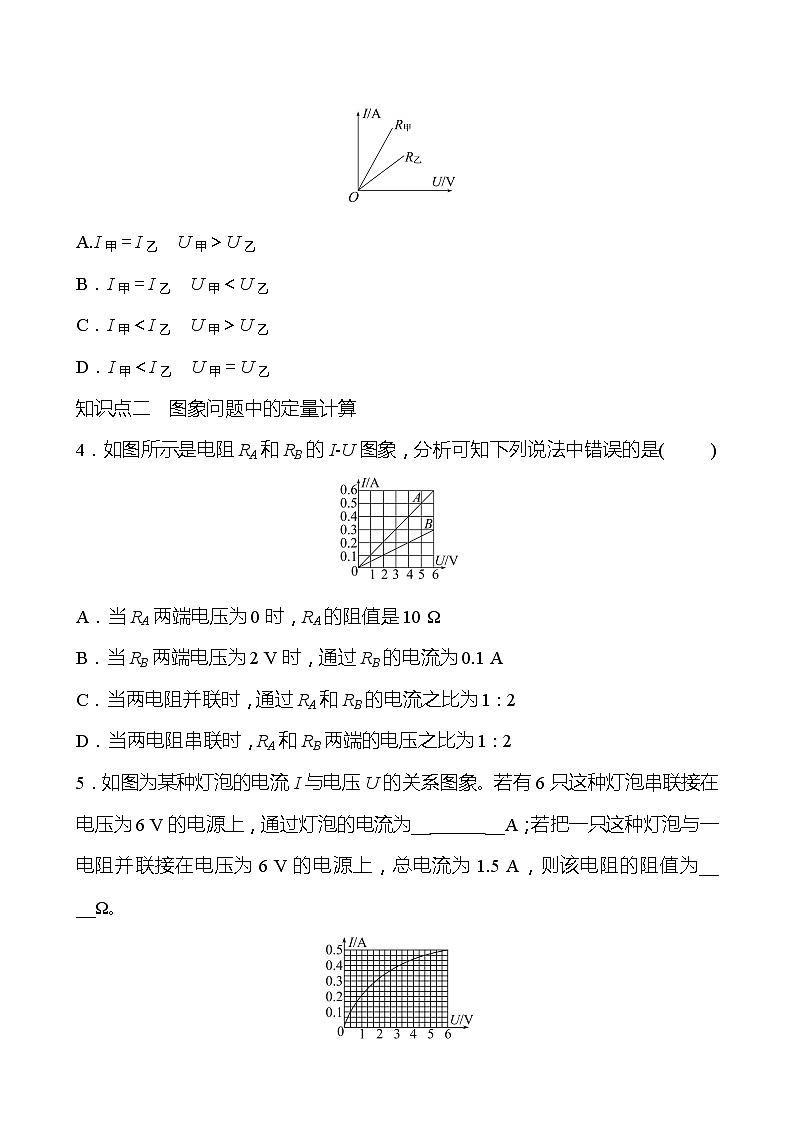

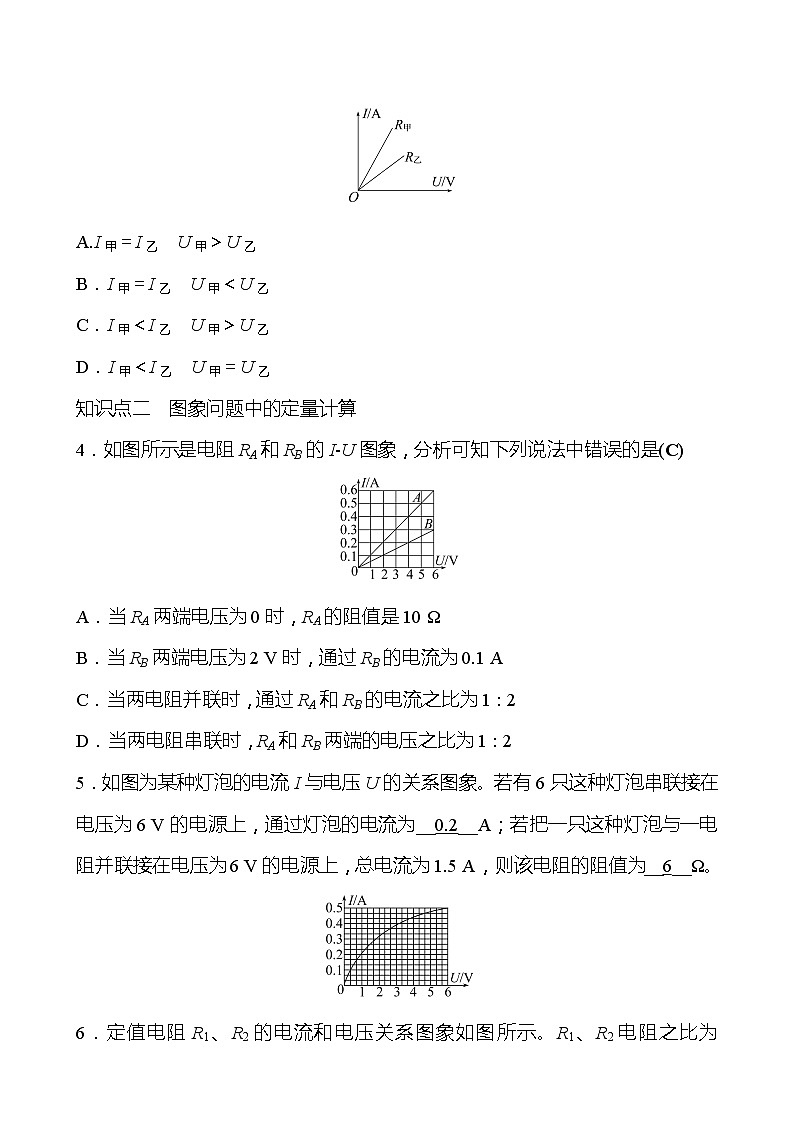

3．如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是(B)
A.I甲＝I乙 U甲＞U乙
B．I甲＝I乙 U甲＜U乙
C．I甲＜I乙 U甲＞U乙
D．I甲＜I乙 U甲＝U乙
知识点二 图象问题中的定量计算
4．如图所示是电阻RA和RB的I­U图象，分析可知下列说法中错误的是(C)
A．当RA两端电压为0时，RA的阻值是10 Ω
B．当RB两端电压为2 V时，通过RB的电流为0.1 A
C．当两电阻并联时，通过RA和RB的电流之比为1∶2
D．当两电阻串联时，RA和RB两端的电压之比为1∶2
5．如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为__0.2__A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为__6__Ω。
6．定值电阻R1、R2的电流和电压关系图象如图所示。R1、R2电阻之比为__1∶4__，当把R1、R2并联在某一电路中时，两电阻两端的电压之比U1∶U2＝__1∶1__，通过两电阻的电流之比I1：I2＝__4∶1__。
7．如图所示为电阻A和B的I­U图象。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是__1∶2__；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是__2__V。
8．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是__5__Ω，将元件甲、乙串联后接在电源两端，流过元件甲、乙的电流是0.2 A，则电源电压为__3__V，若将元件甲、乙并联后接在1.5 V的电源两端，那么流过干路的电流是__0.4__A。
知识点三 与电路图相结合的图象问题
9．如图甲，电源电压不变。闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系如图乙所示。则电源电压为__3__V，滑片在中点时，电流表的示数为__0.3__A。
10．如图甲所示的电路中，电源电压为9 V保持不变，G为灵敏电流计，其内电阻为Rg保持不变；R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流计的示数是2 mA。则当电流计的示数是9 mA时，热敏电阻的阻值是__500__Ω，它所在的环境温度是__140__℃。
