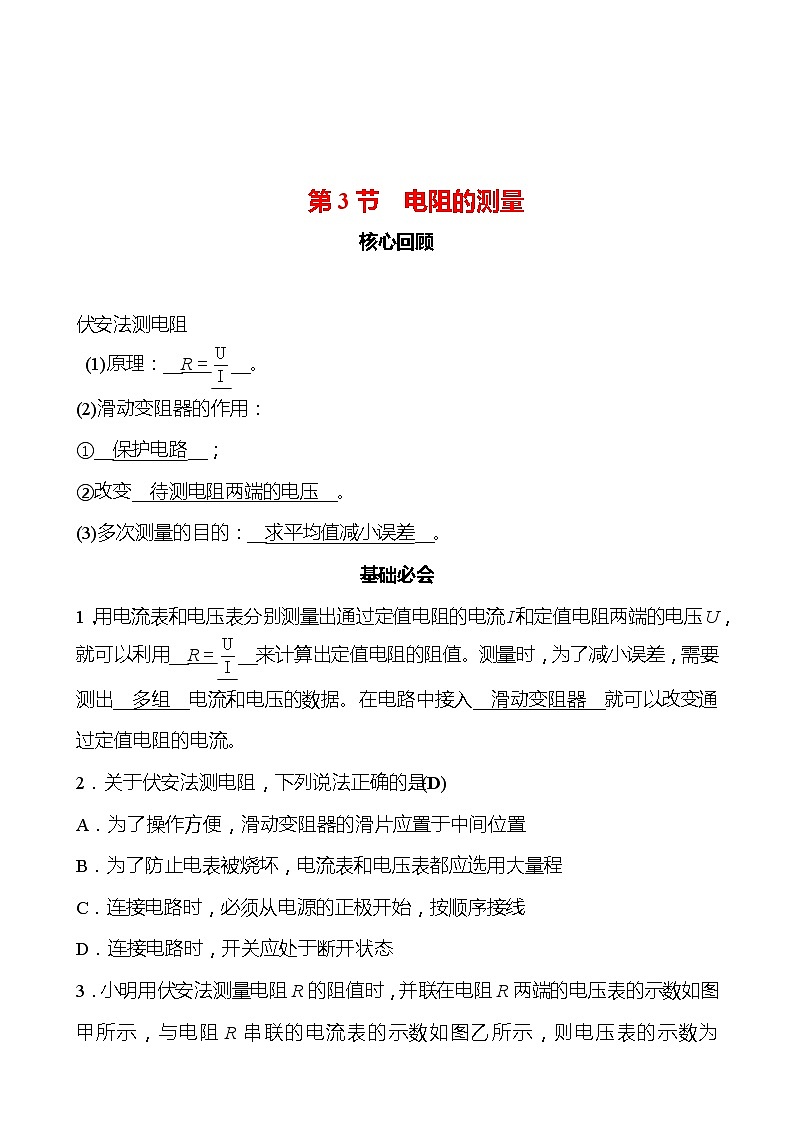

第3节 电阻的测量
核心回顾
伏安法测电阻
(1)原理：__R＝__。
(2)滑动变阻器的作用：
①__保护电路__；
②改变__待测电阻两端的电压__。
(3)多次测量的目的：__求平均值减小误差__。
基础必会
1．用电流表和电压表分别测量出通过定值电阻的电流I和定值电阻两端的电压U，就可以利用__R＝__来计算出定值电阻的阻值。测量时，为了减小误差，需要测出__多组__电流和电压的数据。在电路中接入__滑动变阻器__就可以改变通过定值电阻的电流。
2．关于伏安法测电阻，下列说法正确的是(D)
A．为了操作方便，滑动变阻器的滑片应置于中间位置
B．为了防止电表被烧坏，电流表和电压表都应选用大量程
C．连接电路时，必须从电源的正极开始，按顺序接线
D．连接电路时，开关应处于断开状态

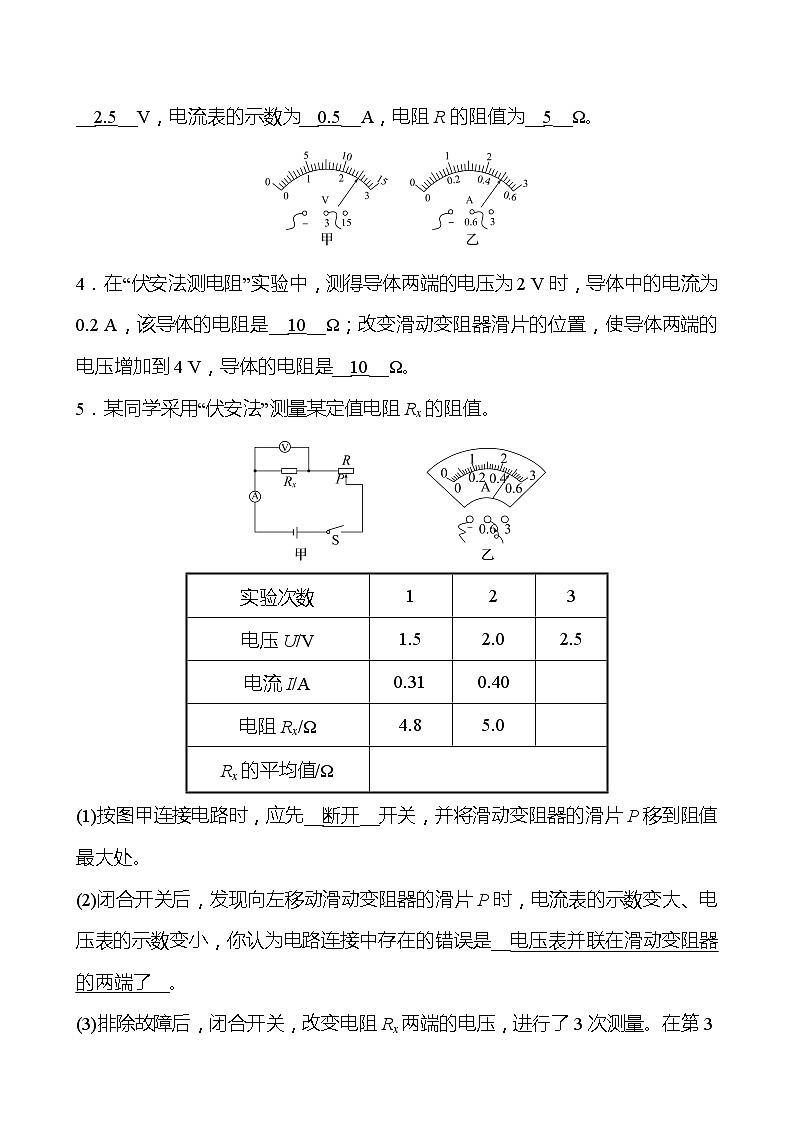

3．小明用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为__2.5__V，电流表的示数为__0.5__A，电阻R的阻值为__5__Ω。
4．在“伏安法测电阻”实验中，测得导体两端的电压为2 V时，导体中的电流为0.2 A，该导体的电阻是__10__Ω；改变滑动变阻器滑片的位置，使导体两端的电压增加到4 V，导体的电阻是__10__Ω。
5．某同学采用“伏安法”测量某定值电阻Rx的阻值。
(1)按图甲连接电路时，应先__断开__开关，并将滑动变阻器的滑片P移到阻值最大处。
(2)闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是__电压表并联在滑动变阻器的两端了__。
(3)排除故障后，闭合开关，改变电阻Rx两端的电压，进行了3次测量。在第3次测量中电流表的示数如图乙所示，其示数为__0.48__A。
(4)根据三次实验数据可得，定值电阻Rx的阻值为__5.0__Ω。(结果保留一位小数)
(5)将电阻Rx换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是__灯泡的电阻受温度的影响__。
能力提升
6．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U­I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是(D)
A．由甲图可知，定值电阻的阻值为1 Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流的改变而改变
C．由乙图及实验现象可知，小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法计算小灯泡的电阻
7．学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3 V，待测小灯泡正常发光时的电压为2.5V。
(1)请用笔画线代替导线，完成图甲中实物电路的连接，要求：
①滑片P向右移动时，电流表示数变小；
②连线不能交叉。
答：
(2)检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是__D__。
A．电压表短路
B．电压表断路
C．滑动变阻器短路
D．小灯泡断路
(3)故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__左__(选填“左”或“右”)移动。
(4)通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I­U图象，由图可知小灯泡正常发光时的电阻为__12.5__Ω。
实验次数
1
2
3
电压U/V
1.5
2.0
2.5
电流I/A
0.31
0.40
电阻Rx/Ω
4.8
5.0
Rx的平均值/Ω
