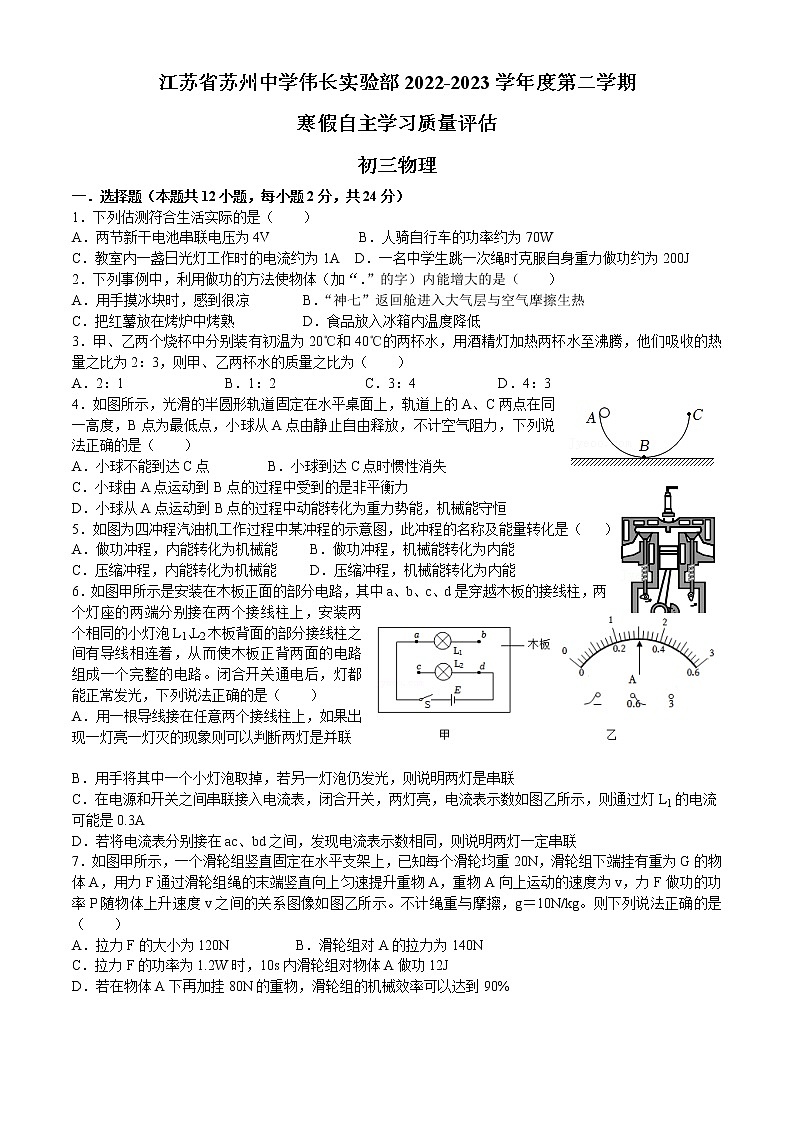

江苏省苏州中学伟长班2022-2023学年九年级下学期物理开学测试卷

江苏省苏州中学伟长实验部2022-2023学年度第二学期

寒假自主学习质量评估

初三物理

一．选择题（本题共12小题，每小题2分，共24分）

1．下列估测符合生活实际的是（　　）

A．两节新干电池串联电压为4V          B．人骑自行车的功率约为70W

C．教室内一盏日光灯工作时的电流约为1A  D．一名中学生跳一次绳时克服自身重力做功约为200J

2．下列事例中，利用做功的方法使物体（加“．”的字）内能增大的是（　　）

A．用手摸冰块时，感到很凉      B．“神七”返回舱进入大气层与空气摩擦生热

C．把红薯放在烤炉中烤熟          D．食品放入冰箱内温度降低

3．甲、乙两个烧杯中分别装有初温为20℃和40℃的两杯水，用酒精灯加热两杯水至沸腾，他们吸收的热量之比为2：3，则甲、乙两杯水的质量之比为（　　）

A．2：1 B．1：2 C．3：4 D．4：3

4．如图所示，光滑的半圆形轨道固定在水平桌面上，轨道上的A、C两点在同一高度，B点为最低点，小球从A点由静止自由释放，不计空气阻力，下列说法正确的是（　　）

A．小球不能到达C点         B．小球到达C点时惯性消失

C．小球由A点运动到B点的过程中受到的是非平衡力

D．小球从A点运动到B点的过程中动能转化为重力势能，机械能守恒

5．如图为四冲程汽油机工作过程中某冲程的示意图，此冲程的名称及能量转化是（　　）

A．做功冲程，内能转化为机械能   B．做功冲程，机械能转化为内能

C．压缩冲程，内能转化为机械能   D．压缩冲程，机械能转化为内能

6．如图甲所示是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，灯都能正常发光，下列说法正确的是（　　）

A．用一根导线接在任意两个接线柱上，如果出现一灯亮一灯灭的现象则可以判断两灯是并联

B．用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯是串联

C．在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，则通过灯L1的电流可能是0.3A

D．若将电流表分别接在ac、bd之间，发现电流表示数相同，则说明两灯一定串联

7．如图甲所示，一个滑轮组竖直固定在水平支架上，已知每个滑轮均重20N，滑轮组下端挂有重为G的物体A，用力F通过滑轮组绳的末端竖直向上匀速提升重物A，重物A向上运动的速度为v，力F做功的功率P随物体上升速度v之间的关系图像如图乙所示。不计绳重与摩擦，g＝10N/kg。则下列说法正确的是（　　）

A．拉力F的大小为120N         B．滑轮组对A的拉力为140N

C．拉力F的功率为1.2W时，10s内滑轮组对物体A做功12J

D．若在物体A下再加挂80N的重物，滑轮组的机械效率可以达到90%

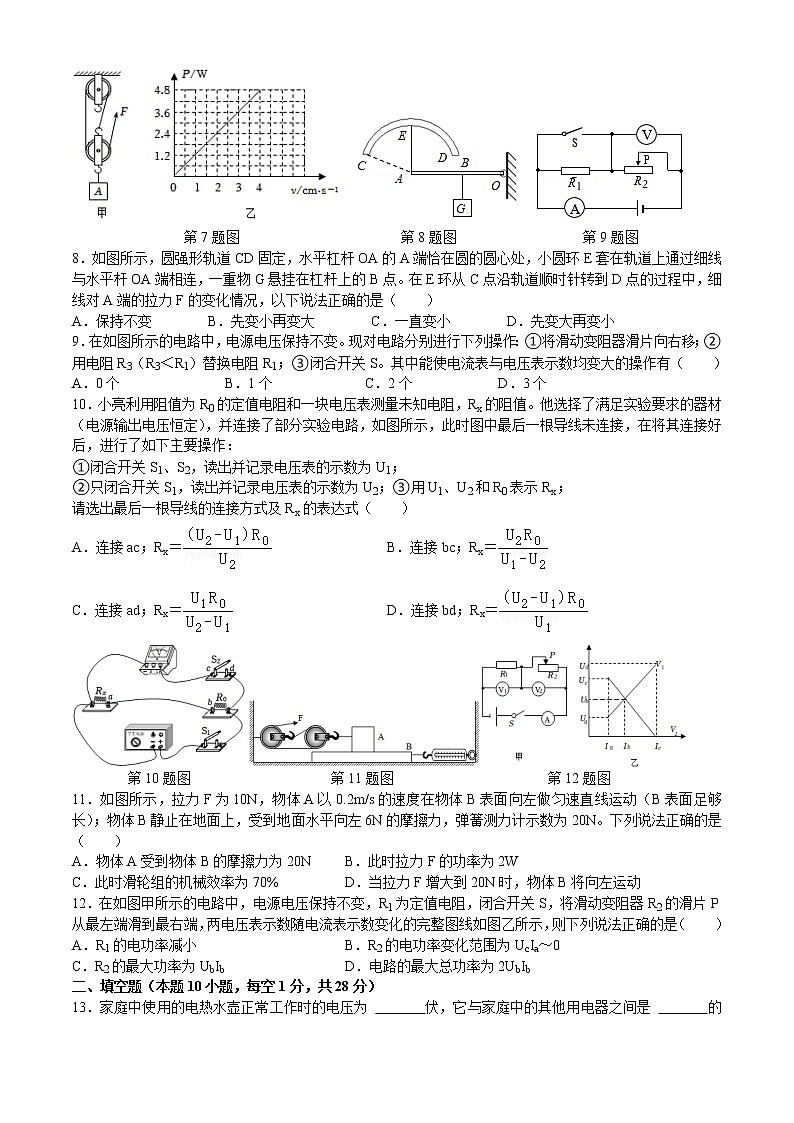

第7题图                       第8题图                  第9题图

8．如图所示，圆强形轨道CD固定，水平杠杆OA的A端恰在圆的圆心处，小圆环E套在轨道上通过细线与水平杆OA端相连，一重物G悬挂在杠杆上的B点。在E环从C点沿轨道顺时针转到D点的过程中，细线对A端的拉力F的变化情况，以下说法正确的是（　　）

A．保持不变        B．先变小再变大        C．一直变小        D．先变大再变小

9．在如图所示的电路中，电源电压保持不变。现对电路分别进行下列操作：①将滑动变阻器滑片向右移；②用电阻R3（R3＜R1）替换电阻R1；③闭合开关S。其中能使电流表与电压表示数均变大的操作有（　　）

A．0个 B．1个 C．2个 D．3个

10．小亮利用阻值为R0的定值电阻和一块电压表测量未知电阻，Rx的阻值。他选择了满足实验要求的器材（电源输出电压恒定），并连接了部分实验电路，如图所示，此时图中最后一根导线未连接，在将其连接好后，进行了如下主要操作：

①闭合开关S1、S2，读出并记录电压表的示数为U1；

②只闭合开关S1，读出并记录电压表的示数为U2；③用U1、U2和R0表示Rx；

请选出最后一根导线的连接方式及Rx的表达式（　　）

A．连接ac；Rx＝              B．连接bc；Rx＝

C．连接ad；Rx＝                      D．连接bd；Rx＝

第10题图                    第11题图                      第12题图

11．如图所示，拉力F为10N，物体A以0.2m/s的速度在物体B表面向左做匀速直线运动（B表面足够长）；物体B静止在地面上，受到地面水平向左6N的摩擦力，弹簧测力计示数为20N。下列说法正确的是（　　）

A．物体A受到物体B的摩擦力为20N    B．此时拉力F的功率为2W

C．此时滑轮组的机械效率为70%        D．当拉力F增大到20N时，物体B将向左运动

12．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示，则下列说法正确的是（　　）

A．R1的电功率减小                    B．R2的电功率变化范围为UcIa～0

C．R2的最大功率为UbIb                D．电路的最大总功率为2UbIb

二、填空题（本题10小题，每空1分，共28分）

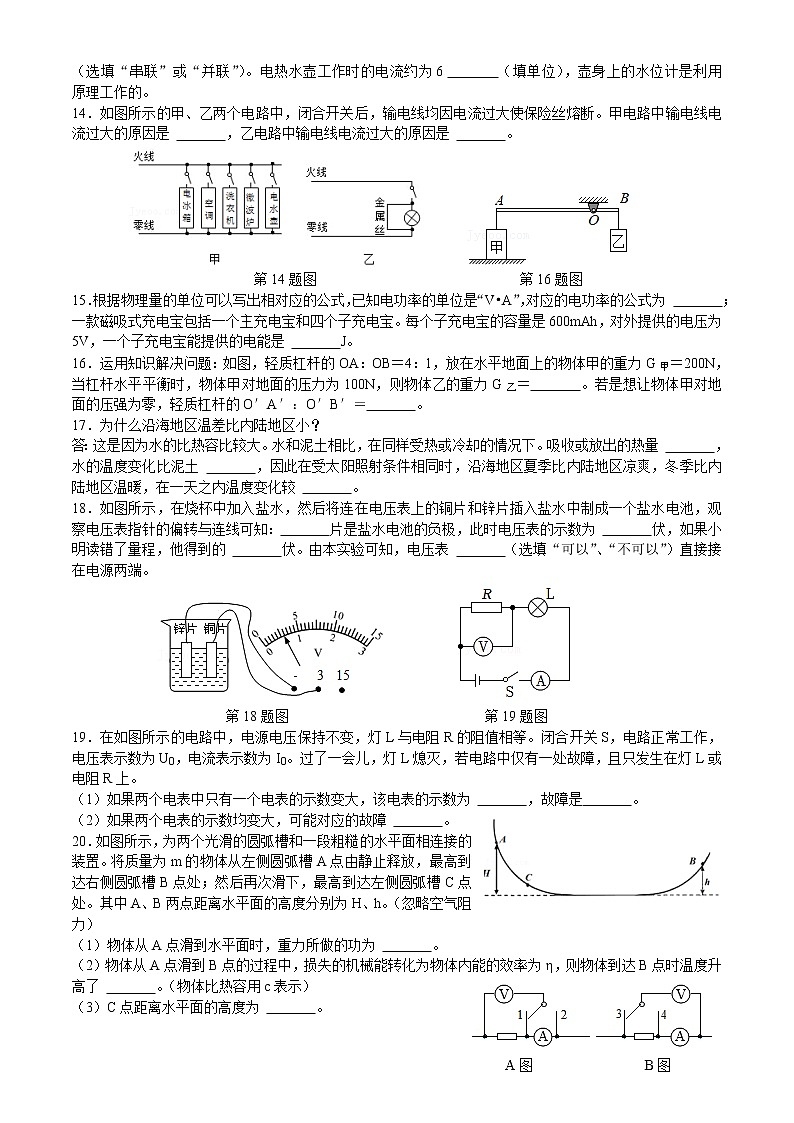

13．家庭中使用的电热水壶正常工作时的电压为 　   　伏，它与家庭中的其他用电器之间是 　   　的（选填“串联”或“并联”）。电热水壶工作时的电流约为6 　   　（填单位），壶身上的水位计是利用 　   　原理工作的。

14．如图所示的甲、乙两个电路中，闭合开关后，输电线均因电流过大使保险丝熔断。甲电路中输电线电流过大的原因是 　   　，乙电路中输电线电流过大的原因是 　   　。

第14题图                             第16题图

15．根据物理量的单位可以写出相对应的公式，已知电功率的单位是“V•A”，对应的电功率的公式为 　   　；一款磁吸式充电宝包括一个主充电宝和四个子充电宝。每个子充电宝的容量是600mAh，对外提供的电压为5V，一个子充电宝能提供的电能是 　   　J。

16．运用知识解决问题：如图，轻质杠杆的OA：OB＝4：1，放在水平地面上的物体甲的重力G甲＝200N，当杠杆水平平衡时，物体甲对地面的压力为100N，则物体乙的重力G乙＝　   　。若是想让物体甲对地面的压强为零，轻质杠杆的O′A′：O′B′＝　   　。

17．为什么沿海地区温差比内陆地区小？

答：这是因为水的比热容比较大。水和泥土相比，在同样受热或冷却的情况下。吸收或放出的热量 　   　，水的温度变化比泥土 　   　，因此在受太阳照射条件相同时，沿海地区夏季比内陆地区凉爽，冬季比内陆地区温暖，在一天之内温度变化较 　   　。

18．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中制成一个盐水电池，观察电压表指针的偏转与连线可知：　   　片是盐水电池的负极，此时电压表的示数为 　   　伏，如果小明读错了量程，他得到的 　   　伏。由本实验可知，电压表 　   　（选填“可以”、“不可以”）直接接在电源两端。

第18题图                            第19题图

19．在如图所示的电路中，电源电压保持不变，灯L与电阻R的阻值相等。闭合开关S，电路正常工作，电压表示数为U0，电流表示数为I0。过了一会儿，灯L熄灭，若电路中仅有一处故障，且只发生在灯L或电阻R上。

（1）如果两个电表中只有一个电表的示数变大，该电表的示数为 　   　，故障是　   　。

（2）如果两个电表的示数均变大，可能对应的故障 　   　。

20．如图所示，为两个光滑的圆弧槽和一段粗糙的水平面相连接的装置。将质量为m的物体从左侧圆弧槽A点由静止释放，最高到达右侧圆弧槽B点处；然后再次滑下，最高到达左侧圆弧槽C点处。其中A、B两点距离水平面的高度分别为H、h。（忽略空气阻力）

（1）物体从A点滑到水平面时，重力所做的功为 　   　。

（2）物体从A点滑到B点的过程中，损失的机械能转化为物体内能的效率为η，则物体到达B点时温度升高了 　   　。（物体比热容用c表示）

（3）C点距离水平面的高度为 　   　。

21．伏安法测电阻时由于电流表电阻不为零，电压表电阻不是无穷大，会带来误差。为此现在设计A、B两种方案。如图所示，单刀双掷开关连通1时电压表和电流表的示数为U1和I1，连通2时电压表和电流表的示数为U2和I2，连通3时电压表和电流表的示数为U3和I3，连通4时电压表和电流表的示数为U4和I4，最佳方案是 　   　（填A或者B），电阻值R＝　   　。

22．在如图所示的电路中，电阻R1＝10欧姆，R2＝4欧姆，R3＝6欧姆，R4＝3欧姆，电压U＝12伏特，且保持不变。如在a、b间接一电阻，使流过R3的电流为零，则R的阻值为　   　；如在a、b间接一电压表，其读数为　   　伏特：如在a、b间接一电流表，其读数为　   　安培。（电压表、电流表的内阻对电路的影响可以忽略）

三、作图和解答题（本题8小题，共48分）

23．（6分）（1）在图中，画出动力臂l1和阻力F2。

（2）利用如图所示的滑轮组，西西用1.5N的拉力拉着重为10N的物体A沿水平方向做匀速直线运动。请画出滑轮组的绕线情况。

（3）如图所示家庭电路，S控制灯泡，S1控制两孔插座、S2控制三孔插座。用笔画线表示导线，将它们连入电路。

24．（6分）如图所示，在斜面上将一个重4.5N的物体从底部匀速拉到顶部，沿斜面向上的力为1.8N，斜面长1.5m，高0.3m。求：

（1）拉力做的有用功；

（2）斜面的机械效率；

（3）物块沿斜面向上滑动时所受的摩擦力大小。

25．（6分）每周五下午会开设很多丰富多彩的校本课，有趣的电就是其中之一，学生可以在课上探究一些生活中碰到的实际问题。小灯泡作为中学最常使用的电学元件之一，通常认为其电阻不随温度而发生变化，但在实际应用中其电阻并非定值。小雨同学在校本课上设计一个测量某种型号小灯泡I﹣U图像的电路，如图甲。电源电压恒为6V，滑动变阻器最大电阻60Ω。

（1）当开关S1、S2均闭合，滑片处于a端时，求电流表A1的示数；

（2）当开关S1闭合，S2断开，滑片离a端处时，电流表A2的示数0.2A，求此时小灯泡的电阻；

（3）在开关S1闭合、S2断开的情况下，某同学描绘出小灯泡I﹣U图象如图乙。求图中C点对应的电路中滑动变阻器接入电路的阻值大小和滑动变阻器消耗的功率。

26．（5分）为了模拟研究汽车超载和超速带来的安全隐患，小明同学设计了如下图所示的探究实验：将A、B、C三个小球先后从同一装置高分别为hA、hB、hC的位置滚下（mA＝mB＜mc，hA＝hC＞hB），推动小木块运动一段距离后停止。请你根据生活经验和所学的物理探究方法，回答：

（1）在图甲和图丙实验中，A球、C球刚滚到水平面时的速度 　   　。（选填“相等”或“不相等”）

（2）小球推动小木块运动的距离越大，表示安全隐患 　   　。（选填“越大”、“不变”或“越小”）

（3）用来研究超载安全隐患时，我们应选择 　   　两个图所示实验进行比较。

（4）用来研究超速安全隐患时，我们应选择 　   　两个图所示实验进行比较。

（5）实验中，小球碰撞木块后继续向前运动，木块在水平木板上滑动一段距离后停下，设碰撞前一瞬间小球的动能为E0，木块克服摩擦力所做的功为W，则E0　   　W（选填“＞”、“＜”或“＝”）。

27．（6分）如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。

①本实验是研究电流的 　   　效应，从能量转化的角度分析，是电能转化为 　   　能。

②连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，表明在电流和通电时间相同的情况下，　   　越大，产生的热量越多；

③图中U形管 　   　（选填“是”或“不是”）连通器，乙图中R3与R2并联，此时通过R1的电流比通过R2的电流 　   　。

④某小组在利用乙图装置实验时，发现左右两侧U形管液面上升高度相同，与其他小组的实验现象都不同，经检查气密性良好，请你分析实验现象不同的原因：　   　。

28．（6分）探究电流与电压和电阻的关系

（1）如图甲，实验电路中接错了一根导线，在接错的导线上打“×”，再画线把它改到正确的位置上。

（2）利用改后的正确电路探究电流与电压的关系，测得数据如表：R＝10Ω

（3）如图乙，在电流表表盘上，画出所选的接线柱和第4次实验中指针的位置。

（4）根据表中数据，在图丙中描点并画出R的I﹣U图象。

（5）通过实验得出的结论是：在电阻一定时，　   　成正比。

（6）要探究电流与电阻的关系，只将第4次实验电路中的定值电阻由10Ω换成15Ω，闭合开关，电压表示数比第4次实验的电压表示数 　   　（填“大”或“小”），要保持电压表的示数仍为2.4V，应将滑动变阻器的滑片P向 　   　移动。

29．（6分）小明做“测小灯泡的电功率”实验时，所用器材有：电压为6V的电源，额定电压为2.5V的小灯泡，标有“40Ω 1A”的滑动变阻器以及符合实验要求的电压表、电流表、开关和导线。

（1）如图甲所示是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

（2）小明改正错误后，闭合开关前应将滑片P置于最 　   　端。

（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是 　   　W。

（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明又用一个定值电阻R0接在原电路电流表的位置，设计了如图丙所示的电路，然后调节滑动变阻器滑片使电压表示数为　   　V，接着保持滑片位置不变，将电压表的 　   　点（选填“a”或“b”）接线改接到c点，观察并记录电压表示数U，则小灯泡的额定功率可表示为P额＝　   　；所选用的定值电阻R0的阻值不得超过 　   　Ω。

30．（7分）近年来，在宾馆、厂矿、医院、学校等单位使用全自动不锈钢电热开水器（外型如图1所示）越来越普遍。原因是它具有自动控水、自动测温、自动控温、热效率高、安全卫生、使用方便等优点。某电热开水器说明书上的铭牌如表：

（1）根据所给数据，你知道该电热开水器电热管的电阻值大约为　   　Ω。

（2）若不计能量损失，那么该电热开水器在正常工作的情况下，把一个容量的20℃的水烧开，需要　   　S（设容器内的气压为1个标准大气压）；

（3）某次电路中只有该电热开水器工作的情况下，小明发现电热开水器所在电路中标有3000r/kW•h的电能表在10min时间内转过了1200转，请你据此计算出电热开水器的实际功率是　   　V；（不考虑电阻随温度的变化）

（4）此全自动不锈钢电热开水器的机械部分结构如图2所示，当容器内水面上升时，浮力球也随之上升，通过连杆推动活塞向左活动（如图3），当水位到达一定位置时，活塞关闭进水口，停止进水；当容器内水量不足时，水面下降，浮力球随之下降，连杆带动活塞向右运动，进水口打开，向容器内进水。

若在进水口处水的压强为4×104Pa，活塞的横截面积为3.0×10﹣4m2，且当活塞正好堵住进水口时，连接活塞与浮力小球的边杆与水平面的夹角为45°（如图4所示）。若已知连杆支点上下长度之比为1：3，不计连杆、浮力小球的重及及摩擦，则浮力小球的体积最小为________（g取10N/kg）
