江苏省镇江市市区2022-2023学年开学考（八年级上学期期末）物理考试模拟卷

这是一份江苏省镇江市市区2022-2023学年开学考（八年级上学期期末）物理考试模拟卷，共17页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

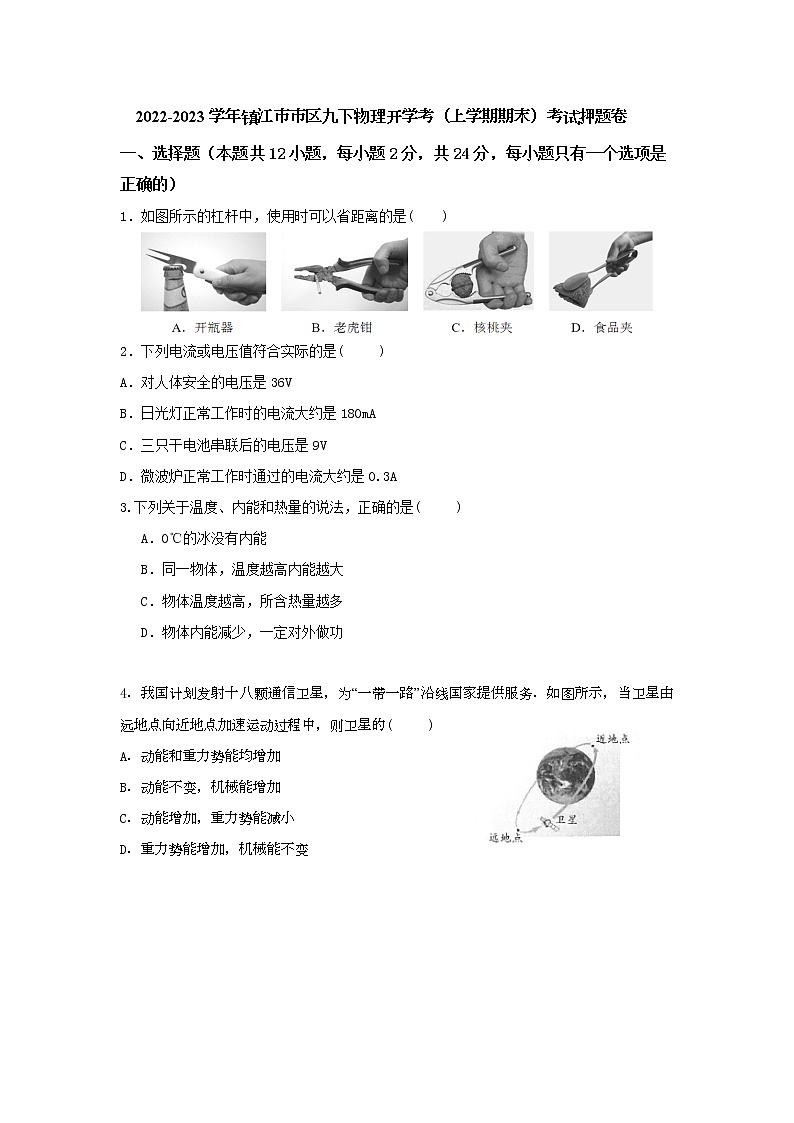

2022-2023学年镇江市市区九下物理开学考（上学期期末）考试押题卷一、选择题（本题共12小题，每小题2分，共24分，每小题只有一个选项是正确的）1．如图所示的杠杆中，使用时可以省距离的是(    )2．下列电流或电压值符合实际的是(     )A．对人体安全的电压是36V       B．日光灯正常工作时的电流大约是180mAC．三只干电池串联后的电压是9V D．微波炉正常工作时通过的电流大约是0.3A3.下列关于温度、内能和热量的说法，正确的是(     )   A．0℃的冰没有内能                       B．同一物体，温度越高内能越大   C．物体温度越高，所含热量越多            D．物体内能减少，一定对外做功 4．我国计划发射十八颗通信卫星，为“一带一路”沿线国家提供服务．如图所示，当卫星由远地点向近地点加速运动过程中，则卫星的(     )A．动能和重力势能均增加B．动能不变，机械能增加C．动能增加，重力势能减小D．重力势能增加，机械能不变      5.某汽油机的四个冲程如图所示。在该汽油机的一个工作循环中，吸气冲程结束后，下一个冲程是（　　）A． B． C． D． 6．如图所示，相同质量和初温的水和煤油，用相同的电热器加热相同的时间后，以下说法正确的是(     )A．水吸收的热量多         B．煤油吸收的热量多 C．水的末温高             D．煤油的末温高 7.压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是 (     )          A．                B．                  C．                 D．      8.白天给果树浇水时水会蒸发带来浪费，小张为果园设计了晚间自动浇水电路，光控开关S1天黑时闭合，当检测到土壤过于干燥时湿敏开关S2闭合，仅当土壤过于干燥的夜间，电动机开始工作对果树进行浇水作业，以下电路中符合要求的是（　　）A． B． C． D． 9.图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（　　）A．M的电阻RM变大B．电路消耗的总功率变大C．电压表与电流表的示数乘积不变D．电压表与电流表的示数之比变大         10.小明设计了一种酒精测试仪的电路，其电路如图所示，电源电压恒定，R为定值电阻，Q为气敏元件，其阻值RQ随被测的酒精气体浓度的变化而变化。闭合开关S，检测时，当人呼出的酒精气体浓度越大，测试仪中电压表的示数越大，则当Q接触到的酒精气体浓度越大时（　　）A. Q的电阻RQ越大 B. 电路消耗的总功率越小C. 电压表与电流表的示数乘积变大 D. 电压表与电流表的示数之比变小11.如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是（　　）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为2～12ΩC．实验中R0两端的电压变化范围为1.5V～4.5VD．电路消耗的总功率的变化范围为3.75W～10.25W　         12.如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1～0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（　　）A．通过电子元件的电流与其两端的电压成正比 B．当电流为0.1A时，电子元件的阻值为10Ω C．滑动变阻器允许接入电路的最大阻值为20Ω D．电路消耗的最大功率为2.4W二、填空题（本题共9小题，每空1分，共28分）13．木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做的功为    J，功率为    W；若木块重15N，则在此过程中重力对木块做功为    J． 14．当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为    Ω；当两端电压为6V时，通过它的电流是    A；当两端不加电压时，它的阻值是    Ω．15．太阳能热水器内一定质量的水，吸收了2.1×107J的热量后，水温升高了50℃，则热水器内水的质量为    kg，这是通过    的方式改变了水的内能，这些热量和完全燃烧   kg的酒精所放出的热量相当．【c水=4.2×103J/（kg·℃），q酒=3×107J/kg】16．某灯泡正常发光时两端电压为6V，通过的电流为0.4A，其正常发光时阻值为    ．现将该灯泡接在9V的电源上，为使其正常发光，应    联一个    的定值电阻．      17．图是两个演示实验和四冲程汽油机的两个冲程的示意图．与汽油机做功冲程原理相同的是图   所示的演示实验；图    表示汽油机正处于压缩冲程，在此冲程中，汽油机将       能转化为       能．18．小明用两套与图示完全相同的装置，分别在器皿中放入质量相等的燃料甲、乙，点燃后分别对100g的水加热．燃烧相同时间后，用甲、乙加热后的水温分别升高了10℃和4℃．则用甲、乙分别加热的水吸收的热量之比为      ，此时     （选填“能”或“不能”）比较甲、乙燃料的热值大小，你认为其中的原因可能是    （写出一条即可）．    19．如图所示，工人用动滑轮把重40N的物体匀速竖直提升2m，所用拉力为25N．此过程中拉力做的功为     J，动滑轮的机械效率为    ．用动滑轮在提升物体时，动滑轮实质上是    杠杆． 20．通过两电阻A和B的电流与其两端电压的关系如图所示，则A的电阻为    Ω，若将A和B并联接在电压为2V的电路中，通过B的电流为    A；若将A和B串联接在电压为4.5V的电路中，则电阻A两端的电压为    V．21．质量为3kg的清洁机器人在水平地面上匀速运动时，所受水平推力与速度的关系如图乙所示，g取10N/kg．在150N的水平推力作用下，该机器人在水平地面上匀速运动10s的过程中，所受阻力大小为    N，推力所做功为    J；当该机器人在水平地面上以0.6m/s的速度匀速运动时水平推力的功率是    W．     三、解答题（本题共7小题，共48分。解答26、27、28题时应有必要的解题过程）22．请按下列要求作图．    （1）如图1所示，用螺丝起撬图钉，请用小黑点标出支点O，并画出动力F的力臂；   （2）在图2空缺处画上电源或电压表的电路符号，使开关闭合后，两灯组成串联电路；   （3）完成图3中电路连接，要求两灯并联、开关控制整个电路且电流表测量干路总电流；      23.在“探究动滑轮工作时的特点”活动中，小明用如图所示的动滑轮提升钩码，改变钩码的数量，在正确操作的情况下，测得的实验数据如下.  (1)实验时，用手竖直向上        拉动弹簧测力计，读出弹簧测力计的示数.  (2)分析表中数据发现，使用动滑轮提升物体时，拉力不等于物体重力的一半，而是大于物体重力的一半，其主要原因是                                             .  (3)第①次实验中，拉力所做的有用功是         J，总功是        J，动滑轮的机械效率为         .  (4)分析表中实验数据可知，同一动滑轮，所提升物重增大，机械效率将         (选填“增大”“减小”或“不变”).      24．在“探究不同物质吸热升温现象”的实验中，实验装置如图所示，在两个相同的烧杯中分别装入甲、乙两种液体，并用相同规格的电加热器分别对它们进行加热．(1)加热前，应保证两种液体的初温和     相同；(2)两只电加热器的规格相同，主要是指电加热器的      相同(选填选项前的字母)；    A．大小和形状    B．额定电压    C．额定功率      D．消耗的电能(3)本实验是通过比较       来间接比较两种液体吸收热量多少的；(4)通过实验，记录数据如表格所示，分析表格数据可知液体     (填“甲”或“乙”)的吸热能力更强．若加热过程中无热量损失，则甲、乙两种液体的比热容之比为     ；(5)下图中能合理反映该实验结果的图象是       (选填选项所对应的字母)．          25．在“探究通过导体的电流与电阻的关系”实验中，小明采用的电路如图甲所示，实验中，他始终保持定值电阻R两端的电压为6V不变．实验中所用的部分器材如下：电源（电压恒为9V），电流表（0-0.6A），电压表（0-15V），15Ω、20Ω、25Ω、30Ω和50Ω的定值电阻各一只，滑动变阻器（20Ω，1A）．   （1）小明将20Ω的定值电阻接入a、b之间进行实验，在闭合开关前，应将滑片P置于图中滑动变阻器的最    端； （2）闭合开关后，小明发现无论怎样调节滑动变阻器，电流表示数始终为零，电压表示数始终为9V，已知导线和各处的连接完好．由此推断，电路中    （填写器材名）发生了    （选填“短路”或“断路”）故障； （3）小明将某定值电阻接入a、b之间进行实验，闭合开关，调节滑动变阻器，使电压表示数为6V，此时电流表的示数如图乙所示，则示数为      A；   （4）当小明将50Ω定值电阻接入a、b之间进行实验时，你推测将出现的一个不能达到实验目的实验现象是             ，其原因是                          ； （5）小明根据实验数据画出图丙所示图像，依此你得出的结论是：在电压一定时，通过电阻R的电流与它的阻值成       ；   （6）若用电阻箱替换定值电阻接在a、b之间，其它实验条件不变，为完成上述实验，电阻箱的阻值调节范围是          ．            26.如图所示，小强利用滑轮组在4s内将重100N的货物匀速提升2m，所用拉力F=60N．不计绳重及滑轮与轴之间的摩擦．求（1）动滑轮所受的重力G；（2）小强做功的功率P；（3）滑轮组的机械效率η．        27.近几年环保低碳风劲吹，混合动力汽车已成为车展上的“常客”．混合动力汽车启动时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量；当高速行驶或动力电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给动力电池充电．当混合动力汽车在平直公路上以72km/h匀速行驶10min后，其内燃机消耗了汽油1.2kg，假设汽油完全燃烧所释放能量的一半转化为牵引力做功和给动力电池充电，其中动力电池储存的电能增加了7.2×106J．试求：（1）汽油完全燃烧所释放能量是多少焦耳？（2）牵引力做功多少焦耳？牵引力的功率是多少？（3）汽车受到的阻力是多大？（汽油的热值q=4.6×107J/kg）              28.如图所示，电源电压恒为18V，虚线框内a、b两点间有两个定值电阻R1、R2（图中未画出），它们的连接方式未知．已知R1=8Ω，电压表量程为0-15V，电流表量程为0-0.6A，滑动变阻器R的规格为“50Ω，0.5A”，R2阻值未知．闭合开关，调节滑动变阻器，当电压表的示数为6V时，电流表示数为0.25A．   （1）求R2的阻值，并在虚线框内将电路连接完整；   （2）求此时滑动变阻器R接入电路中的阻值；   （3）为保证电路安全，求滑动变阻器R允许接入电路中的阻值范围．
                                             D B B C D D D B B C 【答案】D。A、由串联电路的电压特点和欧姆定律可得，电源电压U=UV+IR0，电流表示数变化范围是0.5A～1.5A，电压表的示数变化范围3V～6V，结合前面分析可知，当I=0.5A时，UV=6V，所以有U=6V+0.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣①当I=1.5A时，UV=3V，所以有U=3V+1.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②联立①②解得：R0=3Ω，U=7.5V，故A正确；B、由题可知，电流表示数变化范围是0.5A～1.5A，电压表的示数变化范围3V～6V，滑动变阻器接入电路的阻值分别为：R滑===2Ω，R滑′===12Ω，即变阻器连入电路的阻值变化范围为2Ω～12Ω，故B正确；C、R0两端的电压分别为：U0=I最小R0=0.5A×3Ω=1.5V，U0′=I最大R0=1.5A×3Ω=4.5V，则R0两端的电压变化范围是1.5V～4.5V，故C正确；D、电路消耗的最小电功率：P最小=UI最小=7.5V×0.5A=3.75W，电路消耗的最大电功率：P最大=UI最大=7.5V×1.5A=11.25W，则电路消耗的总功率的变化范围为3.75W～11.25W，故D错误。故选：D。12.【答案】D。【解析】解：A、从图象可知，通过电子元件的电流与其两端电压的关系图象不是一条过原点的直线，所以通过电子元件的电流与其两端的电压不成正比，故A错误；B、由图象可知，电路电流为0.1A时，电子元件两端的最小电压为2V，根据I＝可得电子元件的阻值为：R＝＝＝20Ω，故B错误；C、当电路中的电流I小＝0.1A时，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的最大电压：U1＝U﹣U小＝6V﹣2V＝4V，根据I＝可得此时滑动变阻器接入电路的电阻最大，为：R大＝＝＝40Ω，故C错误；D、当电路中的电流最大为I大＝0.4A时，电路消耗的功率最大，则：P大＝UI大＝6V×0.4A＝2.4W，故D正确。 13．10       1         014．30       0.2       3015．100      热传递   0.716．15       串       7.517．甲       丙       机械      内18．5：2     不能     燃烧相同时间内，不能保证甲、乙燃料燃烧的质量相等19．100      80%     省力20．5        0.2       1.521．150      750      18022．请分别见图1、2、323.（1）匀速 （2）动滑轮有重力（3）0.1,0.14,71.4%（4）增大24.（1）质量   （2）C   （3）加热时间 （4）甲 2:1  （5）C25. （1）右    （2）定值电阻   断路     （3）0.24     （4）电压表的示数调不到6V    滑动变阻器的最大阻值偏小   （5）反比   （6）10Ω-40Ω26.（1）20N （2）60W （3）83%27.解：（1）Q=mq=1.2kg×4.6×107J/kg=5.52×107J答：汽油完全燃烧所释放能量是5.52×107J（2）W=Q﹣W1=×5.52×107J﹣7.2×106J=2.04×107JP=答：牵引力做功2.04×107J，牵引力的功率是3.4×104w（3）F==∵匀速∴f=F=1.7×103N答：汽车受到的阻力是1.7×103N  （1）电流表测干路电流，电压表测ab间的电压，若两电阻R1、R2并联连接，
根据并联电路各支路电压相等及欧姆定律，
R1中电流 I1==0.75A＞0.25A，
因此，两电阻不可能并联连接，只能串联连接，，
串联总电阻Rab==24Ω，由串联电阻的规律，
R2=Rab-R1=24Ω-8Ω=16Ω，
电路连接如下图所示：

（2）根据串联电路电压的规律，变阻器电压U滑=U-Uab=18V-6V=12V，
滑动变阻器R接入电路中的阻值R滑=48Ω；
 （3）滑动变阻器R的规格为“50Ω，0.5A”，表示变阻器允许的最大电阻为50Ω，允许通过的最大电流为0.5A，电流表量程为0-0.6A，所以电流中允许通过的最大电流I大=0.5A，
此时电路的最小总电阻R小==36Ω，变阻器连入电路中的电阻R滑小=R小-Rab=36Ω-24Ω=12Ω，变阻器连入电路中的电阻越大，电流越小，电压表示数越小，故变阻器的最大阻值可以为50Ω．
综上所述：为保证电路安全，滑动变阻器R允许接入电路中的阻值范围12Ω-50Ω．
答：（1）R2的阻值为16Ω，如上所示；
（2）此时滑动变阻器R接入电路中的阻值为48Ω；
（3）为保证电路安全，求滑动变阻器R允许接入电路中的阻值范围12Ω-50Ω．
