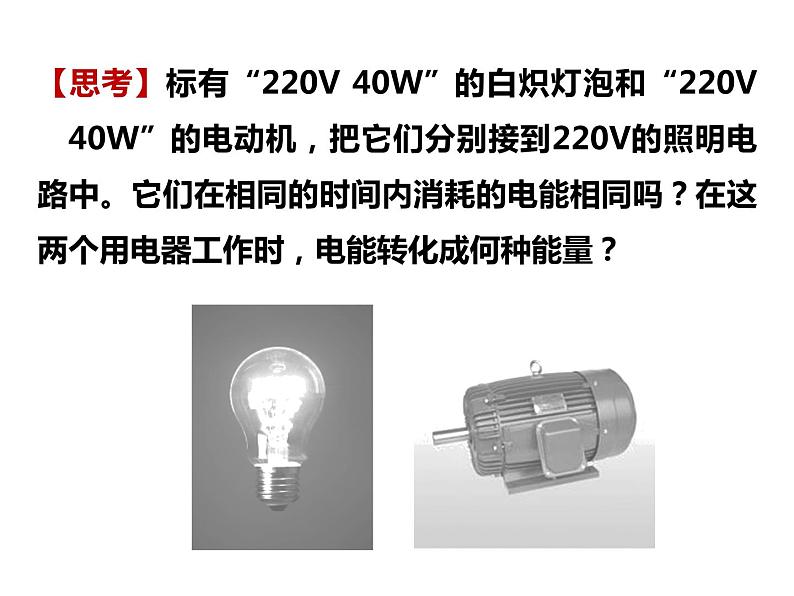

【思考】标有“220V 40W”的白炽灯泡和“220V　40W”的电动机，把它们分别接到220V的照明电路中。它们在相同的时间内消耗的电能相同吗？在这两个用电器工作时，电能转化成何种能量？

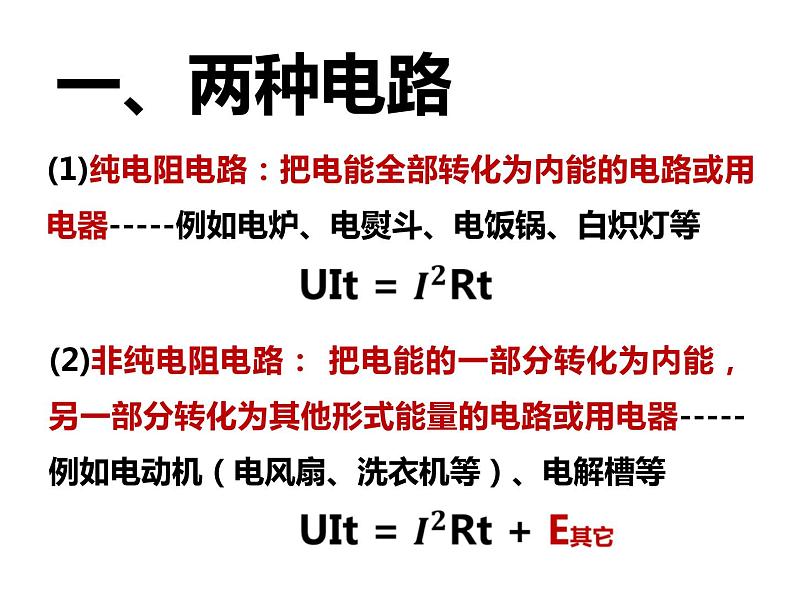

(1)纯电阻电路：把电能全部转化为内能的电路或用电器-----例如电炉、电熨斗、电饭锅、白炽灯等
(2)非纯电阻电路： 把电能的一部分转化为内能，另一部分转化为其他形式能量的电路或用电器-----例如电动机（电风扇、洗衣机等）、电解槽等

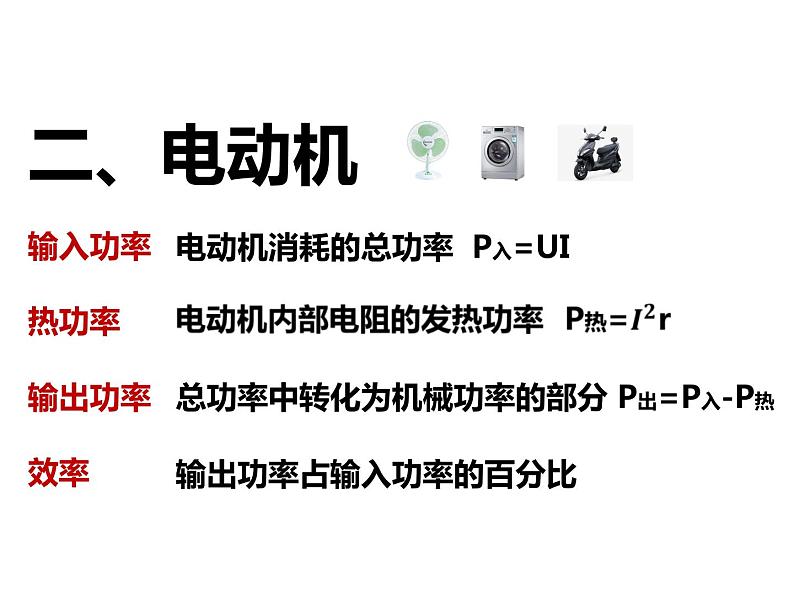

电动机消耗的总功率 P入=UI
总功率中转化为机械功率的部分 P出=P入-P热
输出功率占输入功率的百分比
【例】一台电动机，线圈的电阻是0.4Ώ，当它两端所加的电压为220V时，通过的电流是5A。这台电动机发热的功率与对外做功的功率各是多少？
【练】规格为“220V　36W”的排气扇，线圈电阻为40Ω，求：(1)接220V电压后，排气扇的输出功率和热功率；(2)如果接220V电源后扇叶被卡住不能转动。求电动机消耗的功率和发热的功率。（保留整数）
1W, 35W，1210W
【练】小型直流电动机(其线圈内阻为r＝1Ω)，与规格为“4V 4W”的小灯泡并联，再与阻值为R＝4Ω的电阻串联，然后接在U＝12V的电源上。小灯泡恰好正常发光，电动机正常工作。求：
(1)通过电动机的电流；(2)电动机的输出功率P出；(3)电动机的效率。
1A, 3W, 75%
