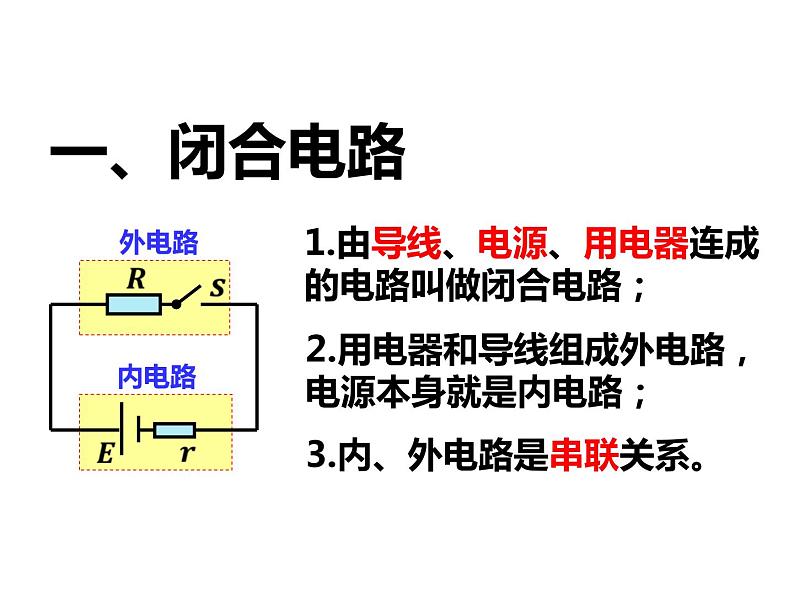

1.由导线、电源、用电器连成的电路叫做闭合电路；
2.用电器和导线组成外电路，电源本身就是内电路；
3.内、外电路是串联关系。

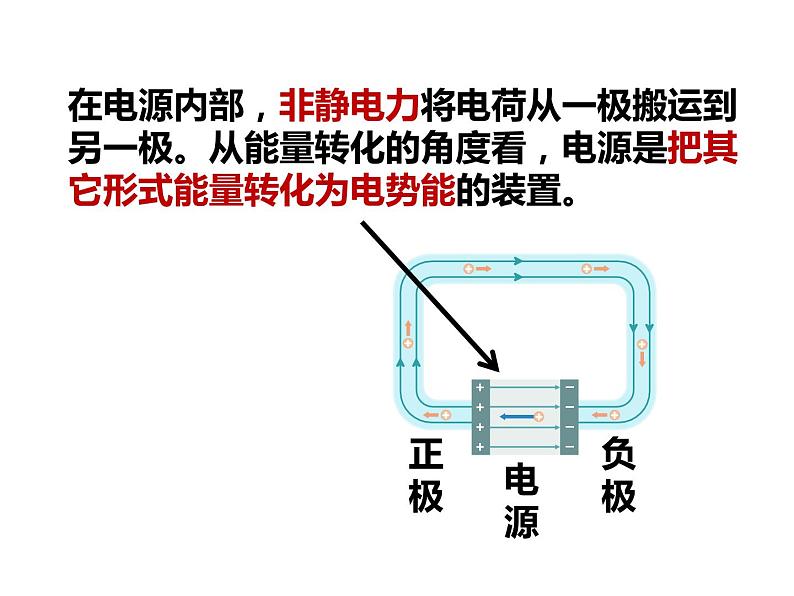

在电源内部，非静电力将电荷从一极搬运到另一极。从能量转化的角度看，电源是把其它形式能量转化为电势能的装置。

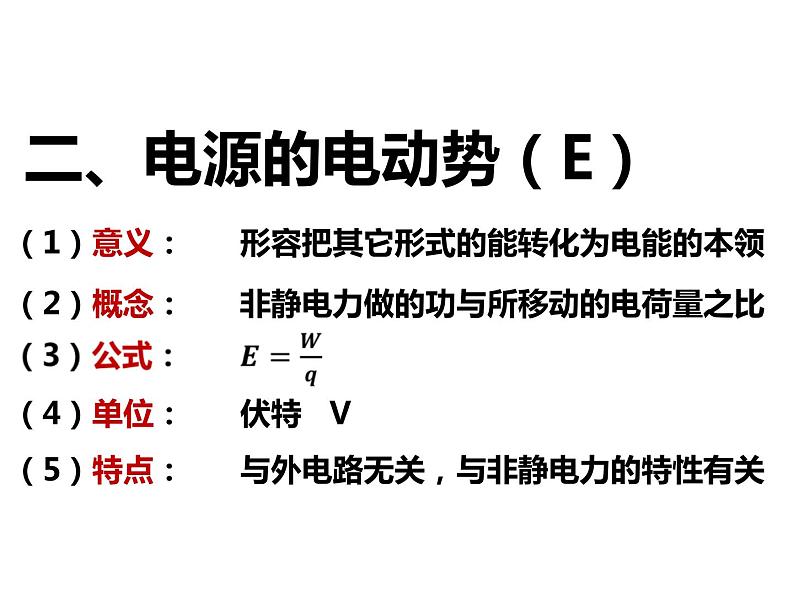

二、电源的电动势（E）
（2）概念： 非静电力做的功与所移动的电荷量之比
（4）单位： 伏特 V
（5）特点： 与外电路无关，与非静电力的特性有关
（1）意义： 形容把其它形式的能转化为电能的本领

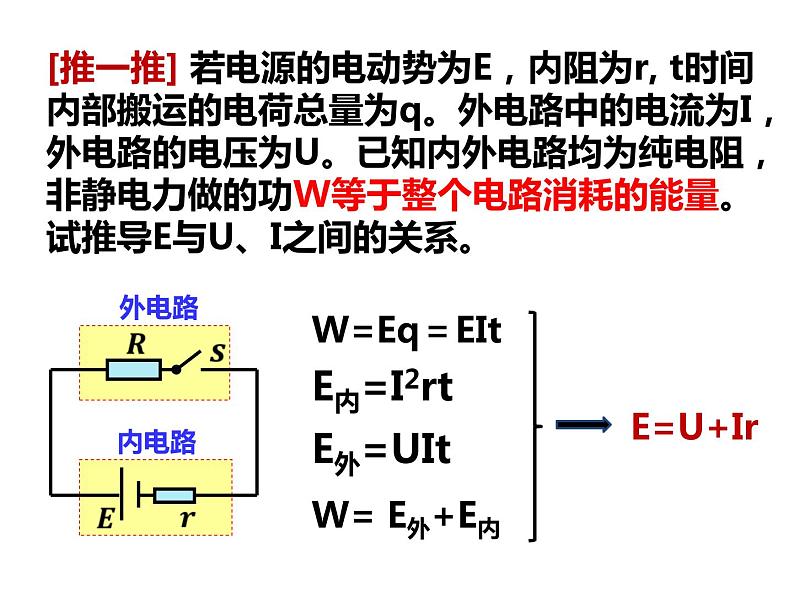

[推一推] 若电源的电动势为E，内阻为r, t时间内部搬运的电荷总量为q。外电路中的电流为I，外电路的电压为U。已知内外电路均为纯电阻，非静电力做的功W等于整个电路消耗的能量。试推导E与U、I之间的关系。

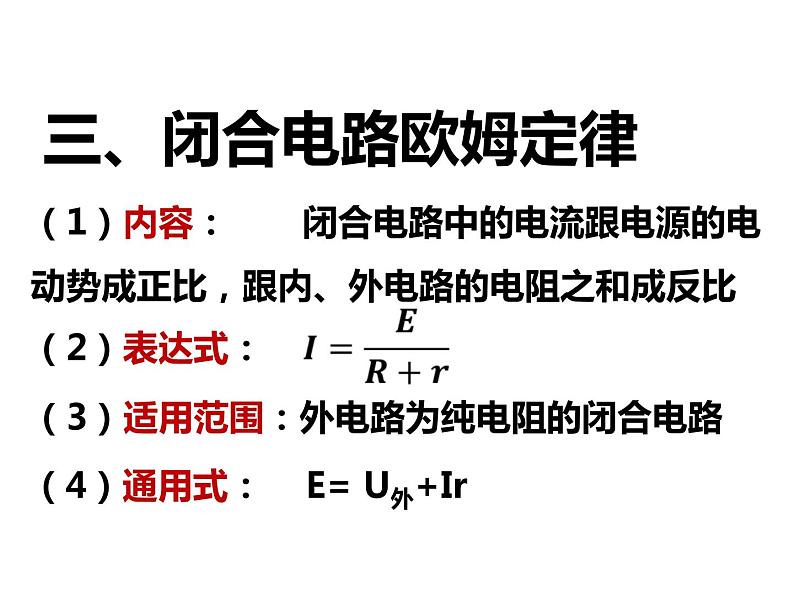

（1）内容： 闭合电路中的电流跟电源的电 动势成正比，跟内、外电路的电阻之和成反比
（3）适用范围：外电路为纯电阻的闭合电路
（4）通用式： E= U外+Ir
[练]下图电路中，R1=14Ω, R2=9Ω, 开关处于位置1时, 电流表读数I1=0.2A; 当开关处于位置2时, 电流表读数I2=0.3A. 求电源的电动势E和内电阻r.
E=3V r =1Ω
[练]干电池电动势为1. 5V，内阻为0.5Ω。用四节串联组成电池组对R=18Ω的用电器供电。试计算用电器两端的电压和电源内阻上消耗的热功率
U=5.4V P=0.18W
[阅读及思考]某同学画出路端电压U外与电流的关系，回答如下几个问题：
1. 图像在横、纵轴上的截距意义是？
2. 图像的斜率意义是？
3. 为何路端电压会随电流的增加而减小？
四、路端电压与负载的关系
[练]有两节电池,它们的电动势分别为E1和E2,内电阻分别为r1和r2. 将它们分别连成闭合电路, 其外电路的电流I和路端电压U的关系如图所示,可以判定 ( )
A.图象交点所示状态, 两电路的外电阻相等B.E1>E2, r1>r2C.图象交点所示状态, 两电路的总电阻相等D.E1>E2,r1一、闭合电路的组成(电源 开关 用电器 导线)
二、电源的电动势E和内阻r
三、闭合电路欧姆定律 U=E-Ir
四、闭合电路中路端电压与负载的关系
