备战2023物理新中考二轮复习重难突破（广东专用）专题11 电流和电路

重点讲解

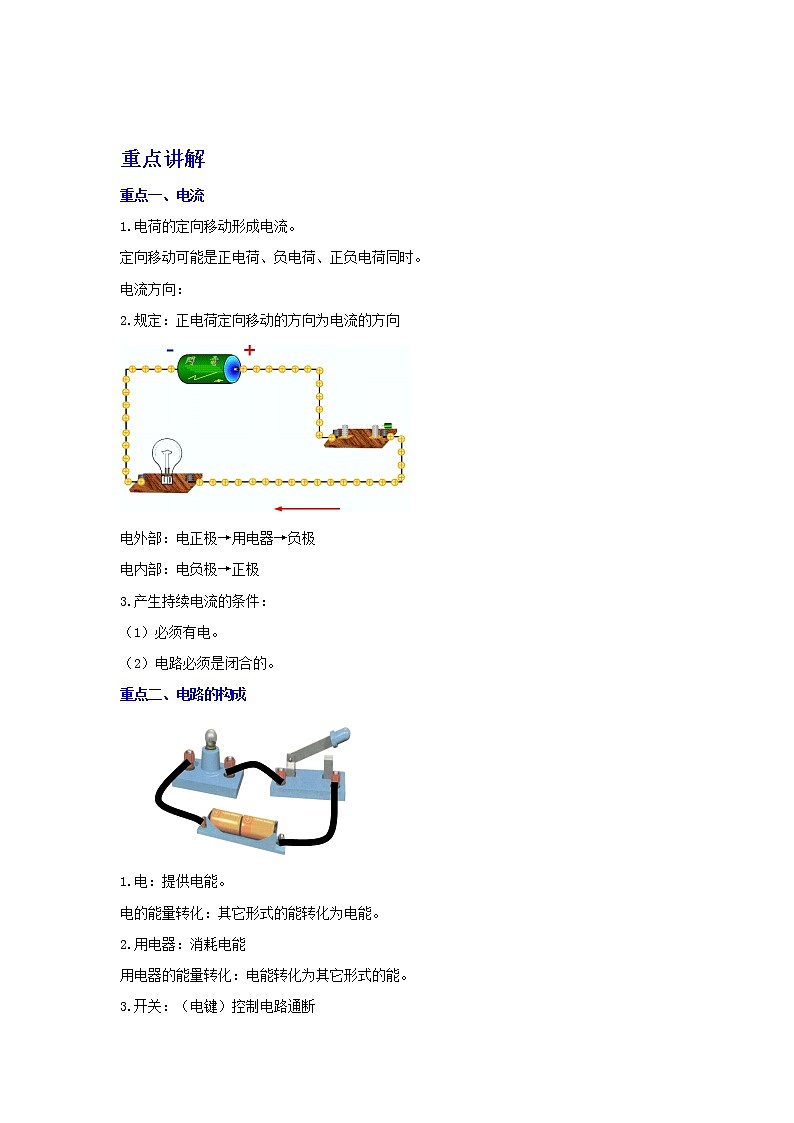

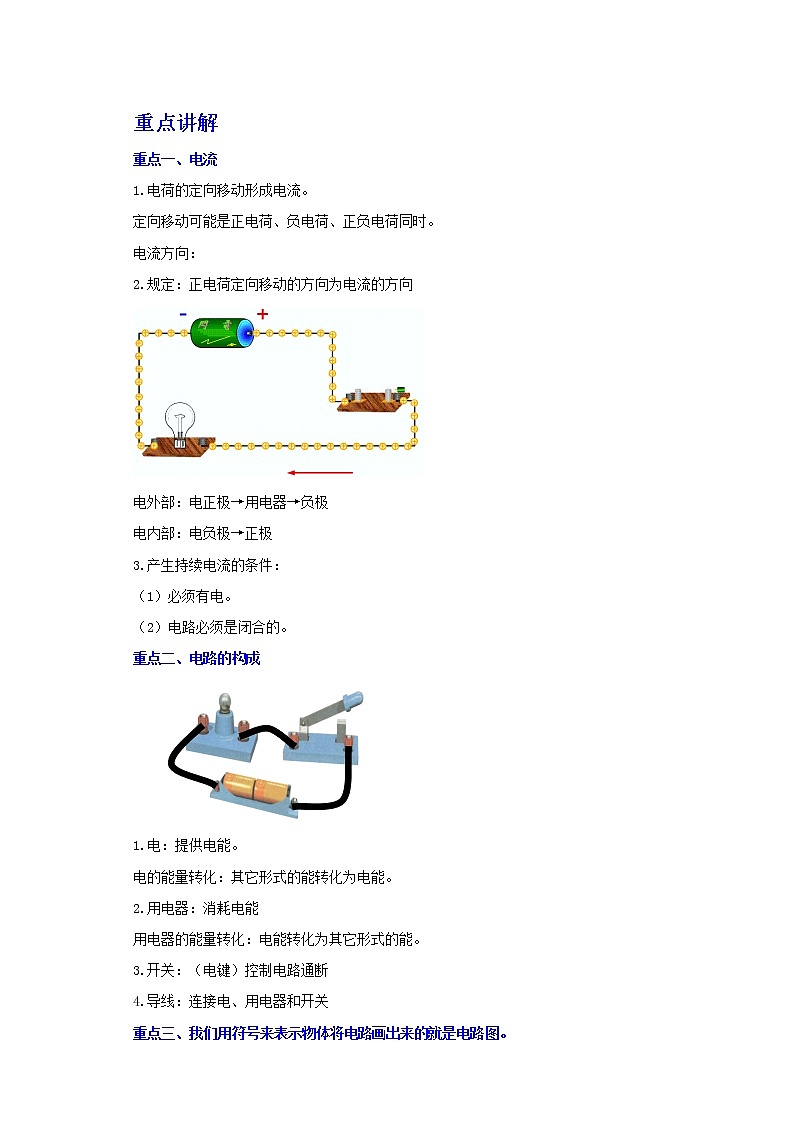

重点一、电流

1.电荷的定向移动形成电流。

定向移动可能是正电荷、负电荷、正负电荷同时。

电流方向：

2.规定：正电荷定向移动的方向为电流的方向

电外部：电正极→用电器→负极

电内部：电负极→正极

3.产生持续电流的条件：

（1）必须有电。

（2）电路必须是闭合的。

重点二、电路的构成

1.电：提供电能。

电的能量转化：其它形式的能转化为电能。

2.用电器：消耗电能

用电器的能量转化：电能转化为其它形式的能。

3.开关：（电键）控制电路通断

4.导线：连接电、用电器和开关

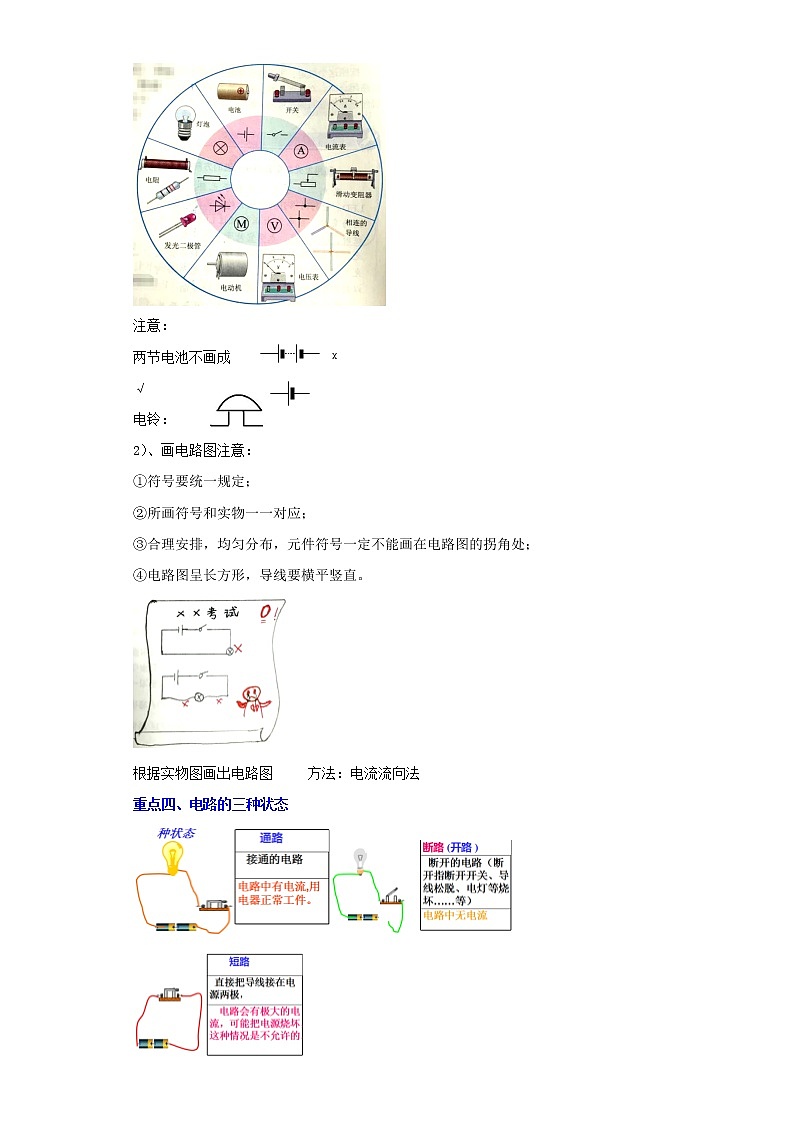

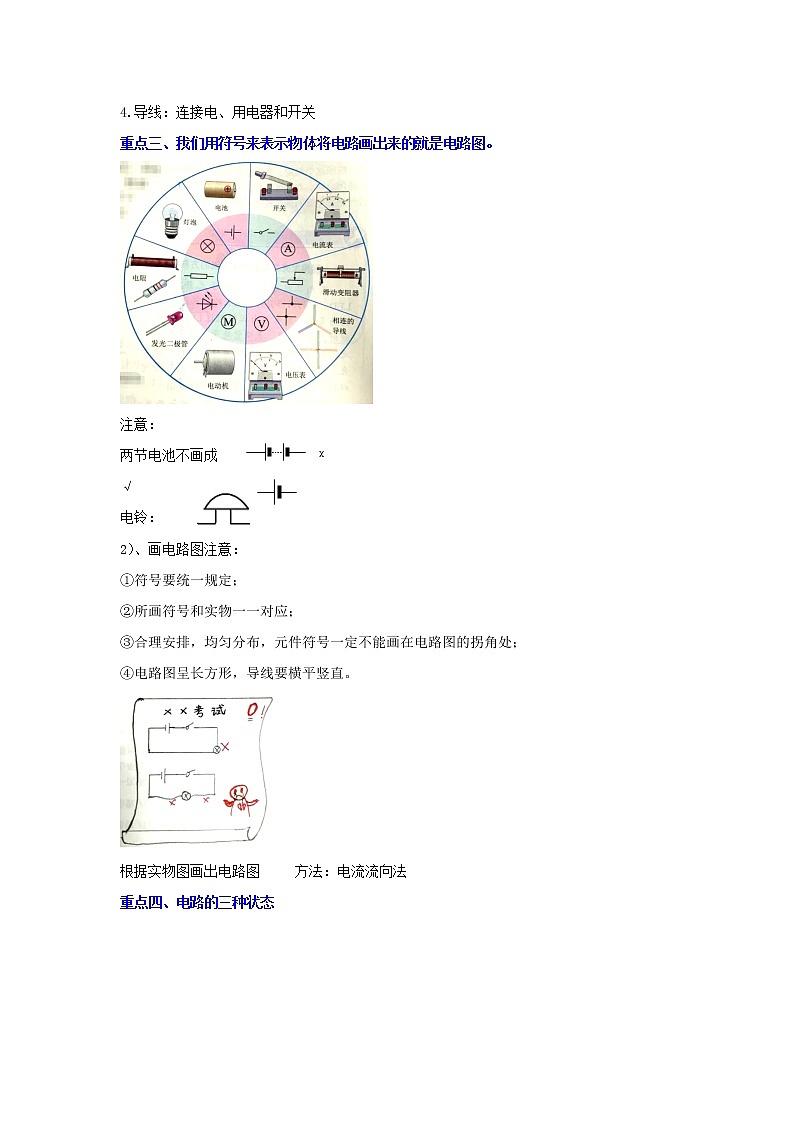

重点三、我们用符号来表示物体将电路画出来的就是电路图。

注意：

两节电池不画成         ᵡ

√

电铃：

2）、画电路图注意：

①符号要统一规定；

②所画符号和实物一一对应；

③合理安排，均匀分布，元件符号一定不能画在电路图的拐角处；

④电路图呈长方形，导线要横平竖直。

根据实物图画出电路图     方法：电流流向法

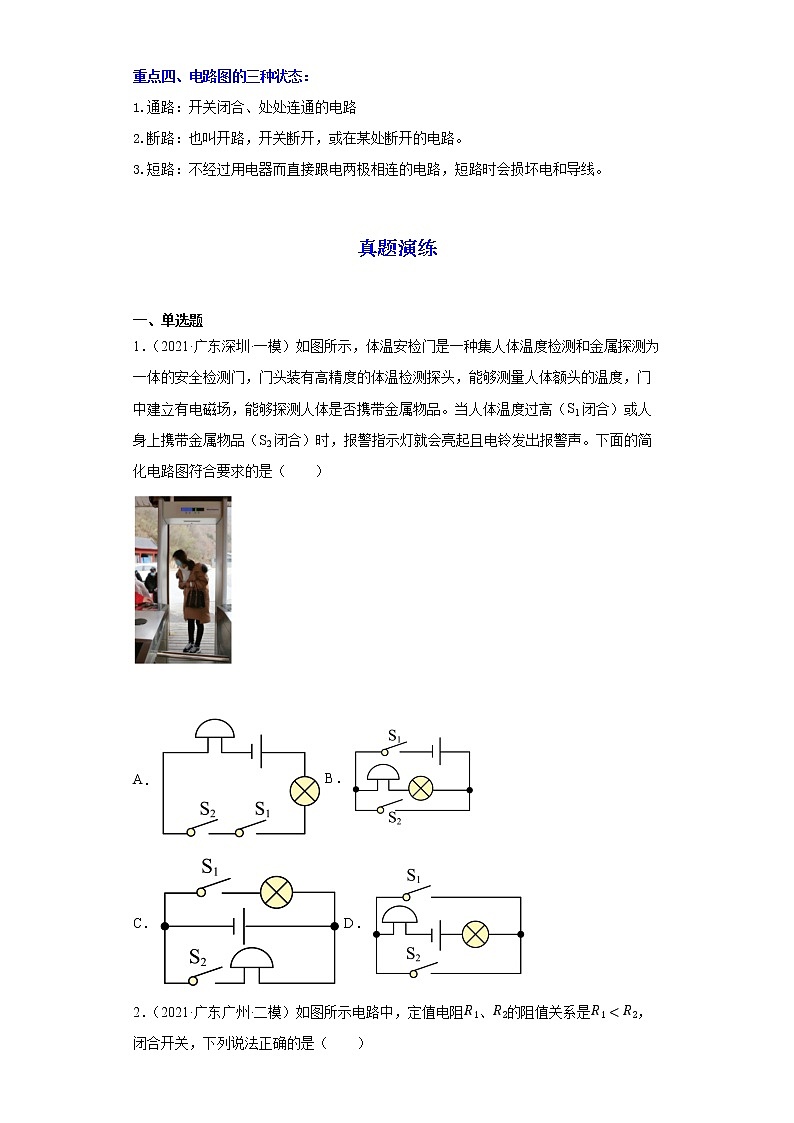

重点四、电路的三种状态

重点四、电路图的三种状态：

1.通路：开关闭合、处处连通的电路

2.断路：也叫开路，开关断开，或在某处断开的电路。

3.短路：不经过用电器而直接跟电两极相连的电路，短路时会损坏电和导线。

真题演练

一、单选题

1．（2021·广东深圳·一模）如图所示，体温安检门是一种集人体温度检测和金属探测为一体的安全检测门，门头装有高精度的体温检测探头，能够测量人体额头的温度，门中建立有电磁场，能够探测人体是否携带金属物品。当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，报警指示灯就会亮起且电铃发出报警声。下面的简化电路图符合要求的是（　　）

A．B．

C．D．

2．（2021·广东广州·二模）如图所示电路中，定值电阻、的阻值关系是，闭合开关，下列说法正确的是（　　）

A．电压表V的示数等于的示数

B．电压表的示数大于的示数

C．电流表A的示数等于的示数

D．电流表的示数大于的示数

3．（2021·广东·惠州一中二模）关于粒子和宇宙，下列说法正确的是（　　）

A．原子的核式结构模型提出原子由质子和中子构成

B．在微观粒子中，按质量从大到小的排序是：原子、电子、原子核

C．光也是一种电磁波

D．阳光下尘土飞扬，表明分子在永不停息地做无规则运动

4．（2021·广东深圳·二模）下列说法正确的是（　　）

A．电荷的移动形成电流

B．验电器的工作原理是同种电荷互相排斥

C．把一根铜丝均匀拉长后电阻变小

D．给手机充电，是化学能转化为电能

5．（2021·广东深圳·二模）下列各物理量的估测，最接近实际的是（　　）

A．让人感觉舒适的气温约为37℃        B．成年人正常行走的步长约为50cm

C．中学生上一层楼做功约为18000J         D．电视机正常工作电流约为5A

二、填空题

6．（2021·广东清远·二模）（1）如图甲纽扣的直径是______ cm，图乙电流表所选量程对应分度值为______ A，读数为______ A。

（2）小明用天平和量筒测一小石块密度，测量时所用砝码和游码在标尺位置及测体积时的情景如图所示，则小石块的质量为______ g，小石块的体积为______ ，该小石块的密度为______ 。

7．（2021·广东清远·二模）如图甲，当塑料棒靠近不带电的铝箔条一端时，铝箔条会旋转起来，则塑料棒______（选填“带电”或“不带电），图乙用丝绸擦过的玻璃棒接触不带电的验电器金属球，则两金属箔会带上______（填“正”或“负）电荷，两金属箔张开是因为______ 。

8．（2021·广东·惠州一中二模）小丽同学在完成三次物理实验，使用三种物理器材测量的结果如下图所示，请你帮她记录下来，甲图木块的长度是___________；乙图弹簧测力计的示数是___________；丙图是她在测量标有小灯泡的功率时，小灯泡刚好正常发光时电流表的示数是___________，则该小灯泡的额定功率是___________。

9．（2021·广东·模拟预测）如图所示，太阳能充电宝同时为两部手机充电；充电时，电能转化为___________能，两部手机在电路中的连接方式为___________；利用手机接收微信消息时是通过___________传递信息的。

10．（2021·广东·模拟预测）如图甲所示，电流表的示数为___________ A；如图乙所示，电子停表的读数是___________。

三、实验题

11．（2021·广东广州·模拟预测）在用电流表测电流的实验中：

（1）连接电路时，开关应___________，电流表应先用___________量程试触；

（2）若某同学连接的电路如图甲所示，则电流表测的是灯___________的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是___________；

（3）若闭合开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是___________。

A．电流表内部开路

B．开关处接触不良

C．电流表被短路

D．电供电不足

12．（2021·广东深圳·模拟预测）电学知识学习过后，小珠和小海进行了相关实验，实验中电电压不变，、为定值电阻，其中阻值已知，阻值未知，但两者阻值不相等。

（1）利用如1电路图，探究“并联电路的电流规律”，将三个电流表分别接入图中A、B、C处，请你用笔画线代替导线将如2图的实物连接完成______。连接电路时，开关必须______；小珠连接电路后试触时发现C处电流表指针如3图所示，你认为可能的原因是______ ；

（2）小珠改正错误后，再次闭合开关，C处电流表示数如4图所示，请你帮助完成记录______。分析数据，得出结论。小海认为该实验应该多次测量，原因是______；

（3）为测量阻值，小珠改装了实验电路，实验步骤如下：

①闭合开关S，断开开关，记录电流表示数；

②闭合开关S和，记录电流表示数；

③分析数据得知电电压，进而求得阻值；

通过分析，下列两个实验电路中，你认为小珠所使用的是______（选填相应选项字母），求得______（用、、表示）。

13．（2021·广东汕头·一模）（1）如图所示是小明测量盐水密度的操作顺序，则图甲中烧杯和盐水的总质量是___g，图乙量筒中盐水的体积为___mL，由此可知盐水的密度ρ=____kg/m3。

（2）如图甲所示，体温计的示数为______℃。如图乙所示，物体长度为_____cm.。

（3）如图甲、乙 是二位同学在做“用电流表测电流”的实验，闭合开关前，他们使用的电流表的指针均指在零刻线处。当闭合开关进行试触时，发现电流表指针摆动分别出现了如图所示的二种情况，请分析他们在电流表使用上分别存在什么问题。

甲的问题：________；乙的问题：________。

四、综合题

14．（2021·广东·模拟预测）“页岩气”是指附存于有机质泥页岩及其夹层中，以吸附和游离状态为主要存在方式的非常规天然气，其中甲烷的含量为，是种清洁高效的能资和化工原料，主要用于居民燃气、城市供热、发电、汽车燃料和化工生产等，用途广泛。我国“页岩气”可采储量大，正在大力发展开采技术。“页岩气”生产过程中一般无需排水，生产周期长，一般为30年年，勘探开发成功率高，具有较高的工业经济价值。，甲烷的热值取

（1）“页岩气”的主要成分是______；

（2）日常生活中常对天然气采用的______方式液化成液态后储存在罐中。运输天然气的罐车常常连接一根铁链接地，这样可以将运输过程因摩擦起电而使罐体带上的正电中和掉，防止火灾发生。摩擦起电过程中罐体是______（选填“得到”或“失去”）电子；中和过程中，其电流方向是______（选填“罐体到大地”或“大地到罐体”）；

（3）若“页岩气”中甲烷占，则的“页岩气”中甲烷完全燃烧放出的热量，在一标准大气压下，至多可以将质量为______ kg温度为的水加热至沸腾。

五、计算题

15．（2021·广东汕头·一模）如图所示是某型号电热加湿器的原理图，如表为其部分技术参数。R1、R2为发热电阻，且R2＝3R1，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低档”“高档”之间的转换（低档为小功率加热，高档为大功率加热）。求：

（1）加湿器需在高档加热，开关S应旋转至触点_______位置；（填“1、2”、“2、3”或“3、4”）

（2）电阻R1的阻值______

（3）加湿器处于低档位置时的发热功率______；

（4）若是某次使用加湿器工作30 min中，前10分钟是高档发热功率，剩下时间为低档发热功率，请计算加湿器消耗的总电能______。

参考答案：

1．D

【解析】

根据题意可知，当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，报警指示灯就会亮起且电铃发出报警声，这说明任何一个开关闭合，整个电路工作，即这两个开关互不影响，是并联在电路中的，然后与灯泡和电铃串联在电路中，故D符合题意，ABC不符合题意。

故选D。

2．D

【解析】

A．由左图可知，两电阻串联，电压表测量电阻两端的电压，电压表测量电阻两端的电压，电压表V测量电电压，电阻两端的电压与电阻两端的电压之和等于电电压，所以电压表V的示数大于的示数，故A错误；

B．左图中，因为串联电路电流处处相等，且，根据欧姆定律得，电阻两端的电压小于电阻两端的电压，即电压表的示数小于的示数，故B错误；

C．由右图可知，两电阻串联，电流表测量电阻的电流，电流表测量电阻的电流，电流表A测量干路的电流，由于并联电路中各支路电流之和等于干路中的电流，所以电流表A的示数大于的示数，故C错误；

D．右图中，因为并联电路各支路电压相等，且，根据欧姆定律得，通过电阻的电流大于通过电阻的电流，电流表的示数大于的示数，故D正确。

故选D。

3．C

【解析】

A．原子的核式结构模型提出原子由原子核和核外电子构成，故A错误；

B．原子、电子、原子核按照质量从大到小排列顺序是原子、原子核、电子，故B错误；

C．因为光具有波粒二象性，所以光也是电磁波，故C正确；

D．阳光下尘土飞扬是灰尘颗粒的机械运动，不是分子的运动，故D错误。

故选C。

4．B

【解析】

A．电荷的定向移动形成电流，故A错误；

B．验电器是利用同种电荷相互排斥工作的，故B正确；

C．把铜丝均匀拉长，长度变长，横截面积变小，电阻变大，故C错误；

D．给手机充电，把电能转化为化学能，故D错误。

故选B。

5．B

【解析】

A．让人感到舒适的温度是25℃，故A不符合题意；

B．成年人正常步行的步长约50cm，故B符合题意；

C．中学生的体重约500N，一层楼高3m，中学生上一层楼做的功约为

故C不符合题意；

D．电视机的正常电流约0.5A，故D不符合题意。

故选B。

6．     1.18     0.1     2.4     47.2     20

【解析】

（1）[1]由图知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是

即此刻度尺的分度值为1mm；纽扣左侧与对齐，右侧所对刻度值为，所以纽扣的直径为

[2][3]电流表选用了“3”和“-”接线柱，所以电流表选用的量程是；每一个大格之间代表1A，每一个大格之间有10格小格，所以电流表的分度值为；此时电流表的指针所在位置比2A多了4个小格，故示数为。

（3）[4]石块的质量

[5]石块的体积

[6]石块的密度

7．     带电     正     同种电荷相互排斥

【解析】

[1] 当塑料棒靠近不带电的铝箔条一端时，发现铝箔条会旋转起来，这说明铝箔条受到了塑料棒施加的吸引力作用，塑料棒带了电带电体能够吸引不带电的轻小物体。

[2] 用丝绸摩擦过的玻璃棒因为失去电子带正电，将它与验电器的金属小球接触后，金属箔片会带上正电。

[3] 因为同种电荷相互排斥，所以验电器的金属箔片会张开一个角度。

8．     2.86     1.6     0.3     1.14

【解析】

[1]甲图刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与5.00cm对齐，右侧在7.86cm处，所以物体的长度为

L=7.86cm-5.00cm=2.86cm

[2]乙图弹簧测力计上1N~2N之间有5个小格，则弹簧测力计的分度值为0.2N，弹簧测力计的示数为1.6N。

[3]由丙图可知，电流表使用的是0~0.6A量程，分度值为0.02A，则电流表的示数为0.3A。

[4]小灯泡的额定功率为

P=UI=3.8V×0.3A=1.14W

9．     化学     并联     电磁波

【解析】

[1]在电池充电的过程中，消耗电能，转化为化学能储存在电池中，即电能转化为化学能。

[2]两部手机在充电的过程中，互不影响，所以在电路中的连接方式为并联。

[3]手机既是无线电发射台，又是无线电接收台，它用电磁波把信息发射到空中，同时它又能在空中捕获电磁波，手机接收微信消息时是通过电磁波传递信息的。

10．

【解析】

[1]甲图中，电流表选用量程，一大格表示1A，分度值为，电流表的示数为。

[2]由乙图，表上的示数为0：57 90，其中0表示的是分钟，57表示的是57秒，90表示的是秒，因此电子停表读数为：。

11．     断开     大               C

【解析】

（1）[1]为了保护电路，在连接电路时，开关要处于断开状态。

[2]电流表要选择合适的量程，选择时选用较大的量程进行试触。

（2）[3]由图甲知，电流表与串联，所以测量通过的电流。

[4]由图乙知，电流表的量程为，分度值为，示数为，即通过该灯的电流是。

（3）[5]电流表的示数为零，灯泡都发光，说明电路时通路状态，是由于电流表短路而造成的，故C符合题意，ABD不符合题意。

故选C。

12．          断开     电流表正负接线柱接反了     0.9     一次实验得出的结论有偶然性

【解析】

（1）[1][2] [3]利用如1电路图，探究“并联电路的电流规律”，将三个电流表分别接入图中A、B、C处，两电流表选用小量程分别与两电阻串联，测量两支路的电流，第3个电流选用大量程接在干路上测总电流，如图所示：

连接电路时，为了保护电路，开关必须断开；小珠连接电路后试触时发现C处电流表指针如3图所示，指针反向偏转，可能的原因是电流表正负接线柱接反了。

（2）[4][5]小珠改正错误后，再次闭合开关，C处电流表示数如4图所示，电流表选用大量程，分度值为，电流为，如下表所示；分析数据，得出结论。小海认为该实验应该多次测量，原因是：根据一测量结果得出的结论有偶然性。

（3）[6][7]为测量阻值，小珠改装了实验电路，实验步骤如下：

①闭合开关S，断开开关，记录电流表示数；

②闭合开关S和，记录电流表示数；

③分析数据得知电电压，进而求得阻值。

因为电电压，根据串并联电路的电压规律可知小珠所使用的是电路A；由并联电路各支路到不影响，通过的电流为，由欧姆定律可知

13．     82.4     40     1.125×103     36.3     2.90     电流表正负接线柱接反     选用量程太大

【解析】

（1）[1]从图甲中可以看出，烧杯和盐水的总质量是

[2]图乙量筒的分度值为2mL，量筒的读数为40mL，盐水的体积为40mL。

[3]从图丙中可以看出，剩余盐水和烧杯的质量为

量筒中盐水的质量为

盐水的密度

（2）[4]图甲中体温计的分度值为0.1 ℃，读数为36.3℃。

[5]图乙中刻度尺的分度值为0.1cm，物体左端位于刻度尺1.00cm处，右端位于刻度尺3.90cm 处，物体的长度为

（3）[6]从图甲中可以看出电流表指针反偏，说明电流表的正负接线柱接反。

[7]从图乙中可以看出，电流表的偏转幅度小，说明电流表的量程选择偏大，应该改用小量程。

14．     甲烷     压缩体积     失去     罐体到大地     50

【解析】

（1）[1]根据题意，“页岩气”是指附存于有机质泥页岩及其夹层中，以吸附和游离状态为主要存在方式的非常规天然气，其中甲烷的含量为，故可知页岩气的主要成分是甲烷。

（2）[2]使气体液体的方法是：降低温度和压缩体积。日常生活中常对天然气采用压缩体积的方式液化成液态后储存在罐中。

[3]摩擦起电的实质是电荷的转移。已知摩擦起电过程中罐体带上的是正电，说明罐体失去了电子。

[4]物理学规定正电荷定向移动的方向是电流的方向，已知罐体带正电，中和过程中，电子从大地到罐体，所以电流方向是罐体到大地。

（3）[5]的页岩气包含的甲烷为

V＝

甲烷完全燃烧放出的热量

在标准大气压下沸水的温度是，水吸收的热量与甲烷完全燃烧放出的热量相等，根据得水的质量为

15．     3、4     121Ω     100 W     3.6×105 J

【解析】

（1）由图知道，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电电压一定，由知道，接“2、3”时电阻最大，为低挡，接“3、4”时电阻最小，为高挡。

（2根据题意知道，P高＝400 W，由知道，R1的阻值

（3）根据题意知道，R2＝3R1，低挡发热功率

（4）工作30 min时，其中高挡10 min，低挡20 min，所以加湿器消耗的总电能

W＝W高＋W低＝P高t高＋P低t低＝400 W×10×60 s＋100 W×20×60 s＝3.6×105 J

答：（1）加湿器需在高档加热，开关S应旋转至触点3、4；

（2）电阻R1的阻值121Ω；

（3）加湿器处于低档位置时的发热功率100W；

（4）加湿器消耗的总电能3.6×105 J。
