2023年中考物理专项复习 电能与电功率计算

这是一份2023年中考物理专项复习 电能与电功率计算，共25页。试卷主要包含了，求，，ρ水=1等内容，欢迎下载使用。

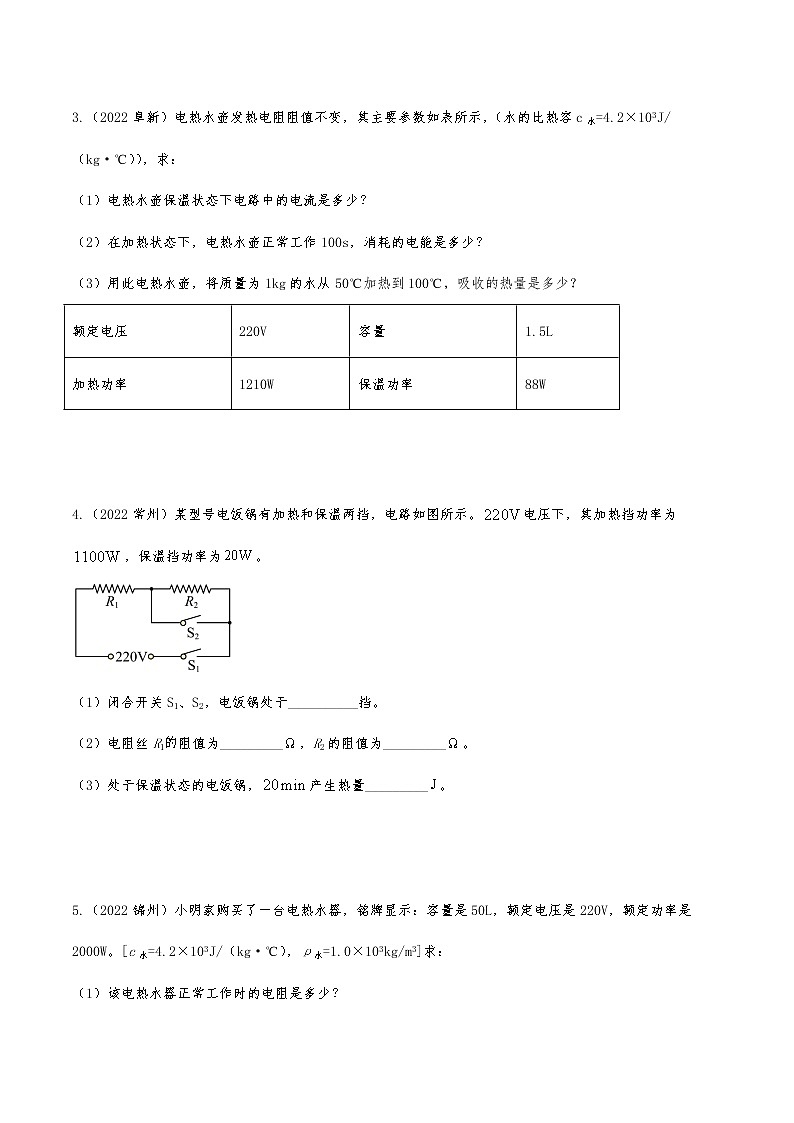

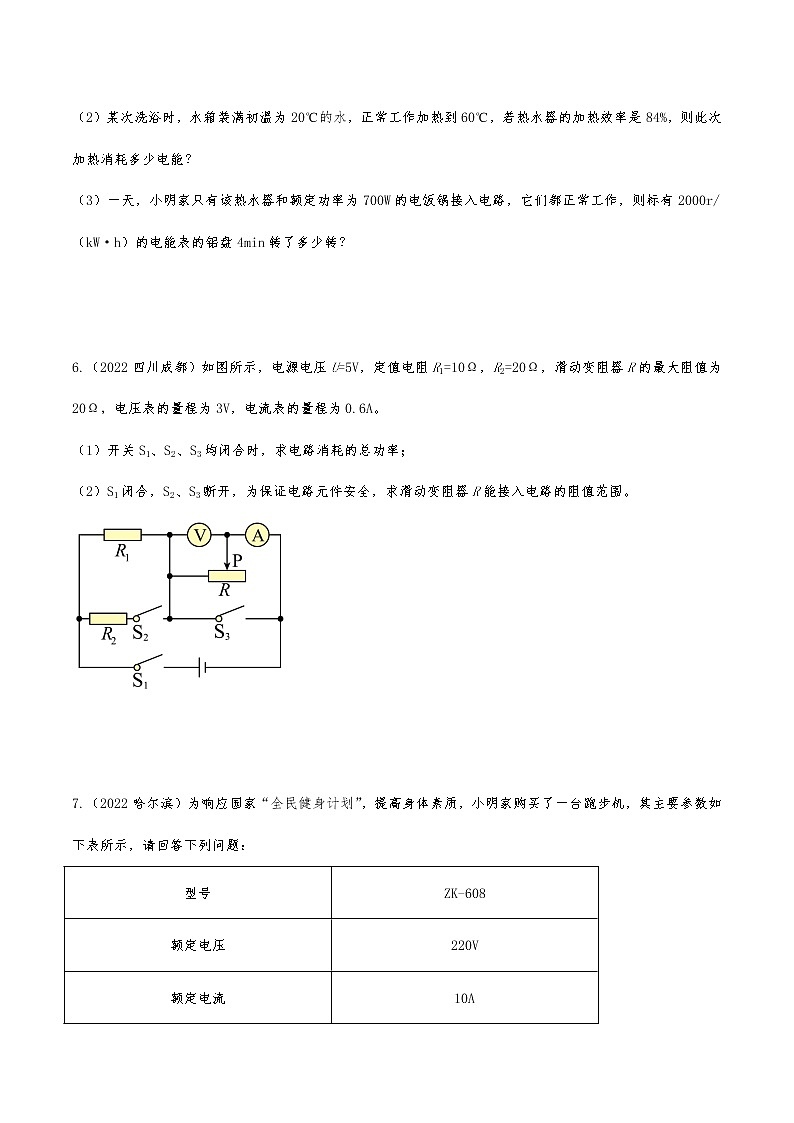

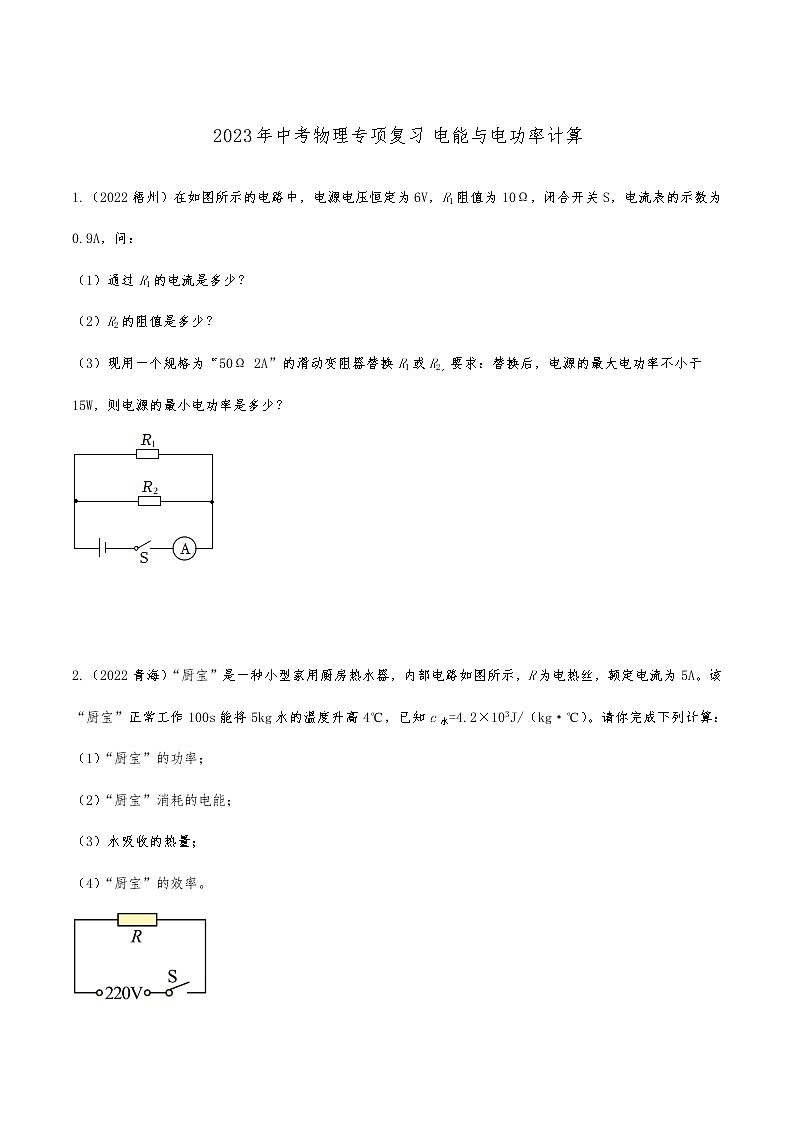

2023年中考物理专项复习 电能与电功率计算1.（2022梧州）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A，问：（1）通过R1的电流是多少？（2）R2的阻值是多少？（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2，要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？  2.（2022青海）“厨宝”是一种小型家用厨房热水器，内部电路如图所示，R为电热丝，额定电流为5A。该“厨宝”正常工作100s能将5kg水的温度升高4℃，已知c水=4.2×103J/（kg·℃）。请你完成下列计算：（1）“厨宝”的功率；（2）“厨宝”消耗的电能；（3）水吸收的热量；（4）“厨宝”的效率。3.（2022阜新）电热水壶发热电阻阻值不变，其主要参数如表所示，（水的比热容c水=4.2×103J/（kg·℃）），求：（1）电热水壶保温状态下电路中的电流是多少？（2）在加热状态下，电热水壶正常工作100s，消耗的电能是多少？（3）用此电热水壶，将质量为1kg的水从50℃加热到100℃，吸收的热量是多少？额定电压220V容量1.5L加热功率1210W保温功率88W  4.（2022常州）某型号电饭锅有加热和保温两挡，电路如图所示。电压下，其加热挡功率为，保温挡功率为。（1）闭合开关S1、S2，电饭锅处于__________挡。（2）电阻丝R1阻值为_________，R2的阻值为_________。（3）处于保温状态的电饭锅，产生热量_________。  5.（2022锦州）小明家购买了一台电热水器，铭牌显示：容量是50L，额定电压是220V，额定功率是2000W。[c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3]求：（1）该电热水器正常工作时的电阻是多少？（2）某次洗浴时，水箱装满初温为20℃的水，正常工作加热到60℃，若热水器的加热效率是84%，则此次加热消耗多少电能？（3）一天，小明家只有该热水器和额定功率为700W的电饭锅接入电路，它们都正常工作，则标有2000r/（kW·h）的电能表的铝盘4min转了多少转？  6.（2022四川成都）如图所示，电源电压U=5V，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R的最大阻值为20Ω，电压表的量程为3V，电流表的量程为0.6A。（1）开关S1、S2、S3均闭合时，求电路消耗的总功率；（2）S1闭合，S2、S3断开，为保证电路元件安全，求滑动变阻器R能接入电路的阻值范围。  7.（2022哈尔滨）为响应国家“全民健身计划”，提高身体素质，小明家购买了一台跑步机，其主要参数如下表所示，请回答下列问题：型号ZK-608额定电压220V额定电流10A最大承载150kg（1）小明在跑步机上以3m/s的速度锻炼，请计算他以该速度在地面上运动10min通过的路程；（2）请根据表中信息求出这台跑步机的额定功率；（3）请计算这台跑步机正常工作10min消耗的电能。  8.（2022江苏扬州）如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。（写出一条即可）   9.（2022湖南长沙）某电热水壶有加热和保温两挡，简化电路如图所示。其中、为电热丝（不考虑其电阻变化）。已知该壶的额定电压为220V，只闭合开关时，电路中的电流为0.5A。（1）求电热丝的阻值；（2）只闭合开关时，求电热水壶的电功率；（3），求使用加热挡时电热水壶在10s内产生热量。  10.（2022黔西南）如图甲是某茶具上煮茶器的电路原理图，R1是加热电阻，R2是保温时的分压电阻，S为电源开关，S1为自动温控开关。S、S1都闭合时，煮茶器处于加热状态；当水沸腾后，S1会自动断开，转为保温状态。煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温度的变化。求：（1）电阻R1的阻值。（2）当煮茶器处于保温状态时，R1的电功率。（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能。  11.（2022益阳）随着汽车的普及，车载电饭煲开始得到应用，人们能够在车内随时随地做饭而不受场地的限制，更好满足了旅游个性化要求。下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，、均为电热丝。当只闭合时是保温挡，功率为96W；当、都闭合时为加热挡，功率为300W。求：（1）在加热挡工作时，工作100秒电路中消耗的电能；（2）的阻值；（3）在保温挡时，的电功率。  12.（2022抚顺、葫芦岛）图甲是最大功率为1000W的电煎锅，它分为高、中、低三挡。图乙是其简化电路图，S为总开关，S0为调挡开关，转动S0可将开关调至1、2、3位置。R1、R2、R3为发热电阻且阻值相等。求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。【食物的比热容取4.0×103J/（kg℃）】  13.（2022四川凉山州）某品牌电热水壶铭牌中部分参数如图所示，现将其接入220V电路中，向壶内盛人1.5L的水，在标准大气压下将水从20℃加热至沸腾，求：额定电压220W额定功率1000W容量1.5L（1）此过程中壶内水吸收了多少热量；（2）该电热水壶正常工作时电阻是多大；（3）若烧水实际耗时为10min，求此过程电热水壶的热效率是多少。  14.（2022四川乐山）标有“6V  3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R0=12Ω，求（1）电源电压U；（2）小灯泡正常发光时的电阻RL；（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。  15.（2022四川自贡）小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，、均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为的汤加热至，设此汤的比热容为，求：额定电压220V额定功率低温档48.4W 高温档500W（1）汤需要吸收的热量；（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？（3）的阻值为多少？  16.（2022台州）某兴趣小组想要利用风扇、发热电阻等元件，制作一个有低温档和高温档的暖风机，设计了发热部分的两种电路，如图甲、乙所示。（1）图甲中，当开关S闭合、断开时，和的连接方式是___________，此时处于___________档工作状态；（2）若选用图乙所示电路，电源电压为24伏，想要实现发热电阻的电功率为120瓦，则选用的阻值应为多少？___________（3）按图乙电路制作的暖风机高温档的总功率为200瓦，在高温档工作600秒，暖风机所消耗的电能是多少？___________  17.（2022湖北宜昌）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。 电压/V电流/A消耗电能/度煮饭1983.60.297保温1980.3 （1）电阻R1的阻值及煮饭时间是多少？（2）电阻R2的阻值及保温时发热盘的功率是多少？（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。   18.（2022武威）厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：额定电压/V220额定功率/W高温1100中温880低温（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 ___________档（选填“高温”、“中温”或“低温”）；（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；（           ）（3）该蛋糕机正常工作时R2的电阻值；（           ）（4）该蛋糕机低温挡的额定功率。（           ）  19.（2022桂林）用电能驱动的电动汽车，方便了广大市民的绿色出行。某新型纯电动汽车说明书中有如下表格（取）装备质量电池总电能电池输出电压续航里程注意：电池电能剩余时必须立即充电请根据表格中的参数解答以下几个问题。计算过程中：车上仅有司机1人，车与人总质量以计；实际可利用的电能以电池总电能的计；忽略动力以外的电能消耗。（1）当汽车以的速度匀速行驶时，阻力刚好是车与人总重的0.02倍，那么此时的阻力是多少？（2）请通过计算判断，电池可利用的电能是否能让汽车以的速度匀速完成续航里程？（3）如果汽车匀速行驶时的阻力始终与速度的平方成正比，那么汽车以刚好能匀速完成续航里程的速度行驶时，电池的输出电流是多少？  20.（2022娄底）如图所示为大疆航拍无人机，由于体积小，操控安全方便，拍摄效果好，深受摄影爱好者喜欢，下表是它的部分技术参数。总质量（含电池及桨）900g四脚着地总面积5cm2最大上升速度8m/s电池容量5000mAh最大水平飞行速度21m/s正常工作电压15V最大上升高度8000m飞行时间约46min（1）该无人机重为多少牛顿；（2）无人机四脚着地平放在地面上时，对地面的压强为多少；（3）无人机以最大水平飞行速度匀速飞行420米所用时间是多少；（4）电池充满后储存的电能是多少焦耳；（5）某次航拍过程中，无人机以8m/s的速度匀速竖直上升，正常工作时它将电能转化为机械能的效率为80%，则该过程中无人机电池工作电流多大。（不计空气阻力）  21.（2022湖南岳阳）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。（1）第28s红灯两端的电压为100V，求此时通过红灯的电流；（2）请计算0～30s内红灯和绿灯消耗的总电能；（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的电压UAB，定值电阻R=2Ω，D为特殊电子元件。当UAB<6V时，D两端的电压UD=UAB；当时，UD恒为6V不变当通过R的电流满足时，电路启动喷水，此时UAB至少为多少伏？该电路工作l0min，其中喷水时间有多少秒？
2023年中考物理专项复习 电能与电功率计算参考答案1.（2022梧州）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A，问：（1）通过R1的电流是多少？（2）R2的阻值是多少？（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2，要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？【答案】（1）；（2）；（3）2.（2022青海）“厨宝”是一种小型家用厨房热水器，内部电路如图所示，R为电热丝，额定电流为5A。该“厨宝”正常工作100s能将5kg水的温度升高4℃，已知c水=4.2×103J/（kg·℃）。请你完成下列计算：（1）“厨宝”的功率；（2）“厨宝”消耗的电能；（3）水吸收的热量；（4）“厨宝”的效率。【答案】（1）1100W；（2）1.1×105J；（3）8.4×104J；（4）76.4％3.（2022阜新）电热水壶发热电阻阻值不变，其主要参数如表所示，（水的比热容c水=4.2×103J/（kg·℃）），求：（1）电热水壶保温状态下电路中的电流是多少？（2）在加热状态下，电热水壶正常工作100s，消耗的电能是多少？（3）用此电热水壶，将质量为1kg的水从50℃加热到100℃，吸收的热量是多少？额定电压220V容量1.5L加热功率1210W保温功率88W【答案】（1）0.4A；（2）1.21×105J；（3）2.1×105J4.（2022常州）某型号电饭锅有加热和保温两挡，电路如图所示。电压下，其加热挡功率为，保温挡功率为。（1）闭合开关S1、S2，电饭锅处于__________挡。（2）电阻丝R1阻值为_________，R2的阻值为_________。（3）处于保温状态的电饭锅，产生热量_________。【答案】    ①. 加热    ②. 44    ③. 2376    ④. 2.4×1045.（2022锦州）小明家购买了一台电热水器，铭牌显示：容量是50L，额定电压是220V，额定功率是2000W。[c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3]求：（1）该电热水器正常工作时的电阻是多少？（2）某次洗浴时，水箱装满初温为20℃的水，正常工作加热到60℃，若热水器的加热效率是84%，则此次加热消耗多少电能？（3）一天，小明家只有该热水器和额定功率为700W的电饭锅接入电路，它们都正常工作，则标有2000r/（kW·h）的电能表的铝盘4min转了多少转？【答案】（1）24.2Ω；（2）1×107J；（3）360r6.（2022四川成都）如图所示，电源电压U=5V，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R的最大阻值为20Ω，电压表的量程为3V，电流表的量程为0.6A。（1）开关S1、S2、S3均闭合时，求电路消耗的总功率；（2）S1闭合，S2、S3断开，为保证电路元件安全，求滑动变阻器R能接入电路的阻值范围。【答案】（1）3.75W；（2）0~15Ω7.（2022哈尔滨）为响应国家“全民健身计划”，提高身体素质，小明家购买了一台跑步机，其主要参数如下表所示，请回答下列问题：型号ZK-608额定电压220V额定电流10A最大承载150kg（1）小明在跑步机上以3m/s的速度锻炼，请计算他以该速度在地面上运动10min通过的路程；（2）请根据表中信息求出这台跑步机的额定功率；（3）请计算这台跑步机正常工作10min消耗的电能。【答案】（1）1800m；（2）2200W；（3）1.32×106J8.（2022江苏扬州）如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。（写出一条即可） 【答案】（1）5A；（2）264000J；（3）电阻R2断路了9.（2022湖南长沙）某电热水壶有加热和保温两挡，简化电路如图所示。其中、为电热丝（不考虑其电阻变化）。已知该壶的额定电压为220V，只闭合开关时，电路中的电流为0.5A。（1）求电热丝的阻值；（2）只闭合开关时，求电热水壶的电功率；（3），求使用加热挡时电热水壶在10s内产生热量。【答案】（1）440Ω；（2）110W；（3）12100J10.（2022黔西南）如图甲是某茶具上煮茶器的电路原理图，R1是加热电阻，R2是保温时的分压电阻，S为电源开关，S1为自动温控开关。S、S1都闭合时，煮茶器处于加热状态；当水沸腾后，S1会自动断开，转为保温状态。煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温度的变化。求：（1）电阻R1的阻值。（2）当煮茶器处于保温状态时，R1的电功率。（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能。【答案】解：（1）由图可知，S、S1都闭合时，R2被短路、电路中只有R1工作，此时煮茶器处于加热状态，根据图乙可知，加热时的电功率P加＝1100W，根据P＝可知，电阻R1的阻值：R1＝＝＝44Ω；（2）当S闭合、S1断开时，R1、R2串联，此时为保温状态，由图乙可知，保温功率P保＝44W，由P＝UI可知，保温状态时的电流I保＝＝＝0.2A；根据串联电路的特点可知，通过R1的电流I1＝I2＝I保＝0.2A，当煮茶器处于保温状态时，R1的电功率：P＝I12R1＝（0.2A）2×44Ω＝1.76W；（3）由欧姆定律可知，保温状态时R1两端的电压：U1＝I1R1＝0.2A×44Ω＝8.8V；根据串联分压的特点可知，R2两端的电压：U2＝U﹣U1＝220V﹣8.8V＝211.2V；当煮茶器处于保温状态时，电阻R2在100s内消耗的电能：W2＝U2I2t＝211.2V×0.2A×100s＝4224J。答：（1）电阻R1的阻值为44Ω；（2）当煮茶器处于保温状态时，R1的电功率为1.76W（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能为4224J。11.（2022益阳）随着汽车的普及，车载电饭煲开始得到应用，人们能够在车内随时随地做饭而不受场地的限制，更好满足了旅游个性化要求。下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，、均为电热丝。当只闭合时是保温挡，功率为96W；当、都闭合时为加热挡，功率为300W。求：（1）在加热挡工作时，工作100秒电路中消耗的电能；（2）的阻值；（3）在保温挡时，的电功率。【答案】（1）30000J；（2）0.48Ω；（3）65.28W12.（2022抚顺、葫芦岛）图甲是最大功率为1000W的电煎锅，它分为高、中、低三挡。图乙是其简化电路图，S为总开关，S0为调挡开关，转动S0可将开关调至1、2、3位置。R1、R2、R3为发热电阻且阻值相等。求：（1）电煎锅的中挡电功率；（2）将电煎锅调至中挡煎制食物时，3分钟可将50g食物从4℃加热至139℃，电煎锅加热食物的效率。【食物的比热容取4.0×103J/（kg℃）】【答案】（1）500W；（2）30%13.（2022四川凉山州）某品牌电热水壶铭牌中部分参数如图所示，现将其接入220V电路中，向壶内盛人1.5L的水，在标准大气压下将水从20℃加热至沸腾，求：额定电压220W额定功率1000W容量1.5L（1）此过程中壶内水吸收了多少热量；（2）该电热水壶正常工作时电阻是多大；（3）若烧水实际耗时为10min，求此过程电热水壶的热效率是多少。【答案】（1）5.04×105J；（2）48.4；（3）84%14.（2022四川乐山）标有“6V  3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R0=12Ω，求（1）电源电压U；（2）小灯泡正常发光时的电阻RL；（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。【答案】（1）6V；（2）10Ω；（3）6.6W15.（2022四川自贡）小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，、均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为的汤加热至，设此汤的比热容为，求：额定电压220V额定功率低温档48.4W 高温档500W（1）汤需要吸收的热量；（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？（3）的阻值为多少？【答案】（1）；（2）；（3）16.（2022台州）某兴趣小组想要利用风扇、发热电阻等元件，制作一个有低温档和高温档的暖风机，设计了发热部分的两种电路，如图甲、乙所示。（1）图甲中，当开关S闭合、断开时，和的连接方式是___________，此时处于___________档工作状态；（2）若选用图乙所示电路，电源电压为24伏，想要实现发热电阻的电功率为120瓦，则选用的阻值应为多少？___________（3）按图乙电路制作的暖风机高温档的总功率为200瓦，在高温档工作600秒，暖风机所消耗的电能是多少？___________【答案】    ①. 串联    ②. 低温    ③. 4.8欧    ④. 焦17.（2022湖北宜昌）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。 电压/V电流/A消耗电能/度煮饭1983.60.297保温1980.3 （1）电阻R1的阻值及煮饭时间是多少？（2）电阻R2的阻值及保温时发热盘的功率是多少？（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。【答案】（1）55Ω，1500s；（2）605Ω，4.95W；（3）不赞同，因为煮熟同一锅饭需要的能量是一定的，不会省电。18.（2022武威）厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：额定电压/V220额定功率/W高温1100中温880低温（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 ___________档（选填“高温”、“中温”或“低温”）；（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；（           ）（3）该蛋糕机正常工作时R2的电阻值；（           ）（4）该蛋糕机低温挡的额定功率。（           ）【答案】    ①. 低温    ②. 660000J    ③. 22Ω    ④. 176W19.（2022桂林）用电能驱动的电动汽车，方便了广大市民的绿色出行。某新型纯电动汽车说明书中有如下表格（取）装备质量电池总电能电池输出电压续航里程注意：电池电能剩余时必须立即充电请根据表格中的参数解答以下几个问题。计算过程中：车上仅有司机1人，车与人总质量以计；实际可利用的电能以电池总电能的计；忽略动力以外的电能消耗。（1）当汽车以的速度匀速行驶时，阻力刚好是车与人总重的0.02倍，那么此时的阻力是多少？（2）请通过计算判断，电池可利用的电能是否能让汽车以的速度匀速完成续航里程？（3）如果汽车匀速行驶时的阻力始终与速度的平方成正比，那么汽车以刚好能匀速完成续航里程的速度行驶时，电池的输出电流是多少？【答案】（1）180N；（2）可以完成续航里程；（3）32A20.（2022娄底）如图所示为大疆航拍无人机，由于体积小，操控安全方便，拍摄效果好，深受摄影爱好者喜欢，下表是它的部分技术参数。总质量（含电池及桨）900g四脚着地总面积5cm2最大上升速度8m/s电池容量5000mAh最大水平飞行速度21m/s正常工作电压15V最大上升高度8000m飞行时间约46min（1）该无人机重为多少牛顿；（2）无人机四脚着地平放在地面上时，对地面的压强为多少；（3）无人机以最大水平飞行速度匀速飞行420米所用时间是多少；（4）电池充满后储存的电能是多少焦耳；（5）某次航拍过程中，无人机以8m/s的速度匀速竖直上升，正常工作时它将电能转化为机械能的效率为80%，则该过程中无人机电池工作电流多大。（不计空气阻力）【答案】（1）9N；（2）；（3）20s；（4）；（5）6A21.（2022湖南岳阳）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。（1）第28s红灯两端的电压为100V，求此时通过红灯的电流；（2）请计算0～30s内红灯和绿灯消耗的总电能；（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的电压UAB，定值电阻R=2Ω，D为特殊电子元件。当UAB<6V时，D两端的电压UD=UAB；当时，UD恒为6V不变当通过R的电流满足时，电路启动喷水，此时UAB至少为多少伏？该电路工作l0min，其中喷水时间有多少秒？【答案】（1）2A；（2）6000J；（3）10V，200s
