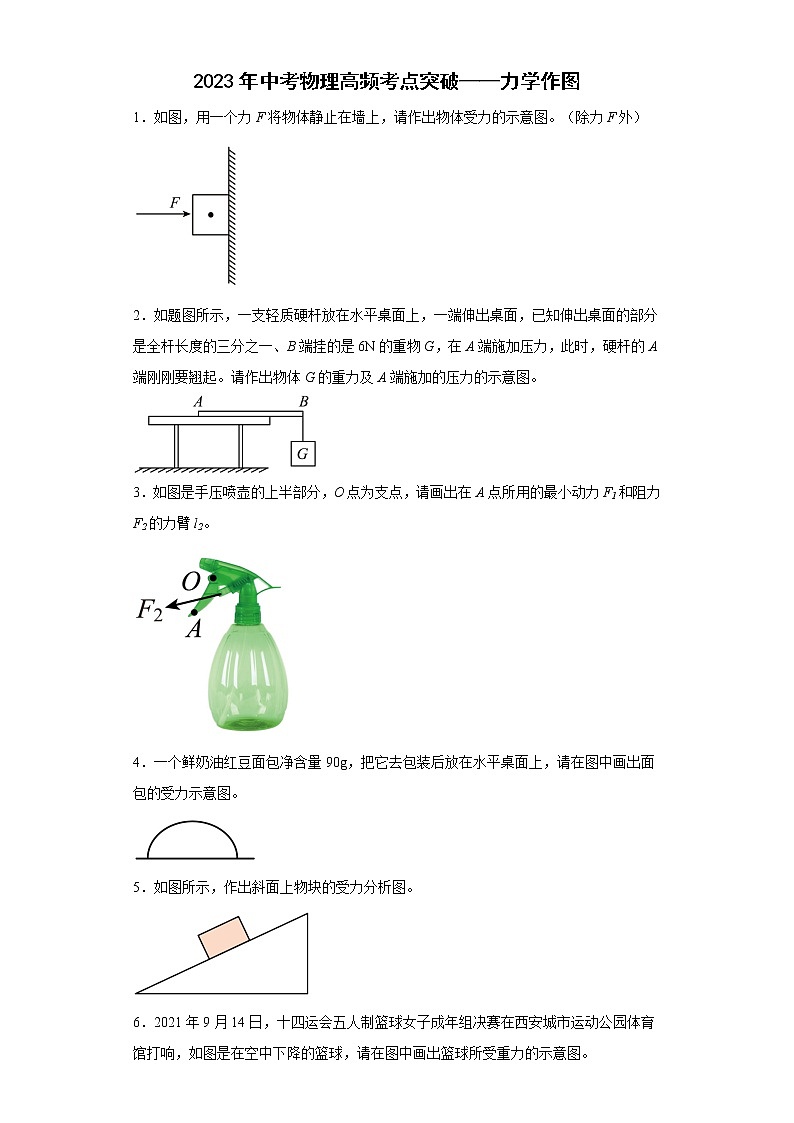

1．如图，用一个力F将物体静止在墙上，请作出物体受力的示意图。（除力F外）

2．如题图所示，一支轻质硬杆放在水平桌面上，一端伸出桌面，已知伸出桌面的部分是全杆长度的三分之一、B端挂的是6N的重物G，在A端施加压力，此时，硬杆的A端刚刚要翘起。请作出物体G的重力及A端施加的压力的示意图。

3．如图是手压喷壶的上半部分，O点为支点，请画出在A点所用的最小动力F1和阻力F2的力臂l2。

4．一个鲜奶油红豆面包净含量90g，把它去包装后放在水平桌面上，请在图中画出面包的受力示意图。

5．如图所示，作出斜面上物块的受力分析图。

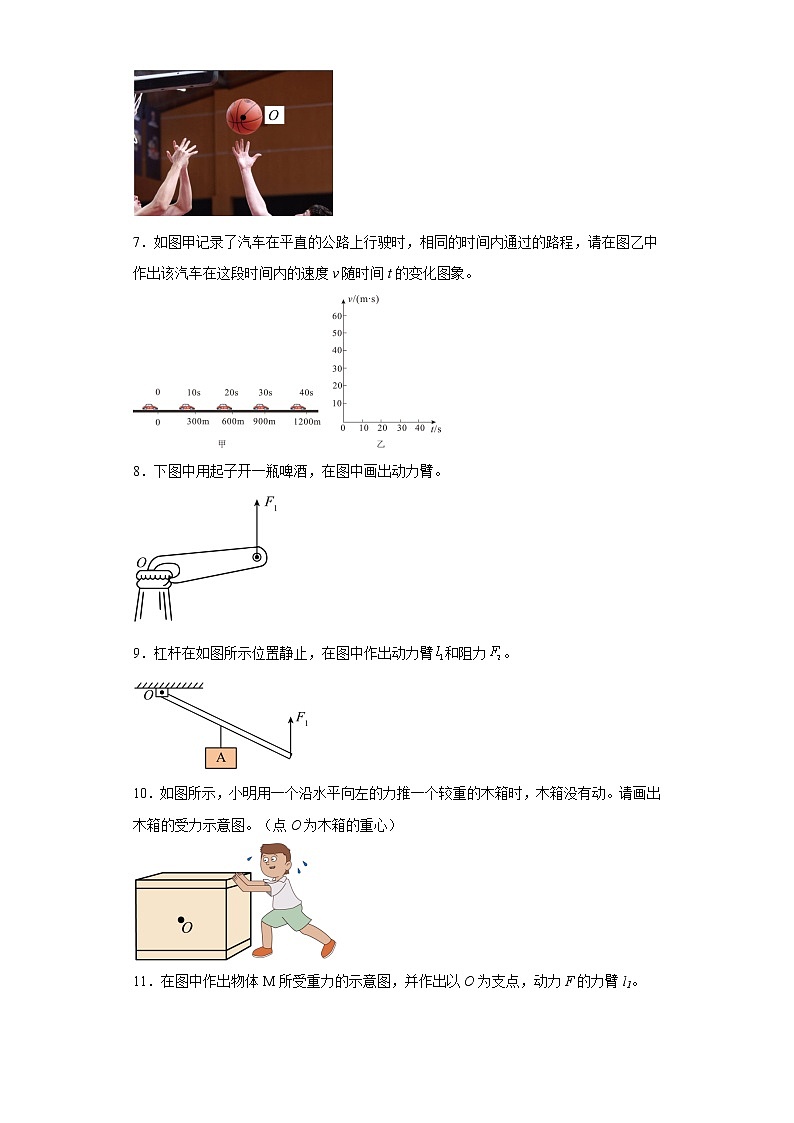

6．2021年9月14日，十四运会五人制篮球女子成年组决赛在西安城市运动公园体育馆打响，如图是在空中下降的篮球，请在图中画出篮球所受重力的示意图。

7．如图甲记录了汽车在平直的公路上行驶时，相同的时间内通过的路程，请在图乙中作出该汽车在这段时间内的速度v随时间t的变化图象。

8．下图中用起子开一瓶啤酒，在图中画出动力臂。

9．杠杆在如图所示位置静止，在图中作出动力臂和阻力。

10．如图所示，小明用一个沿水平向左的力推一个较重的木箱时，木箱没有动。请画出木箱的受力示意图。（点O为木箱的重心）

11．在图中作出物体M所受重力的示意图，并作出以O为支点，动力F的力臂l1。

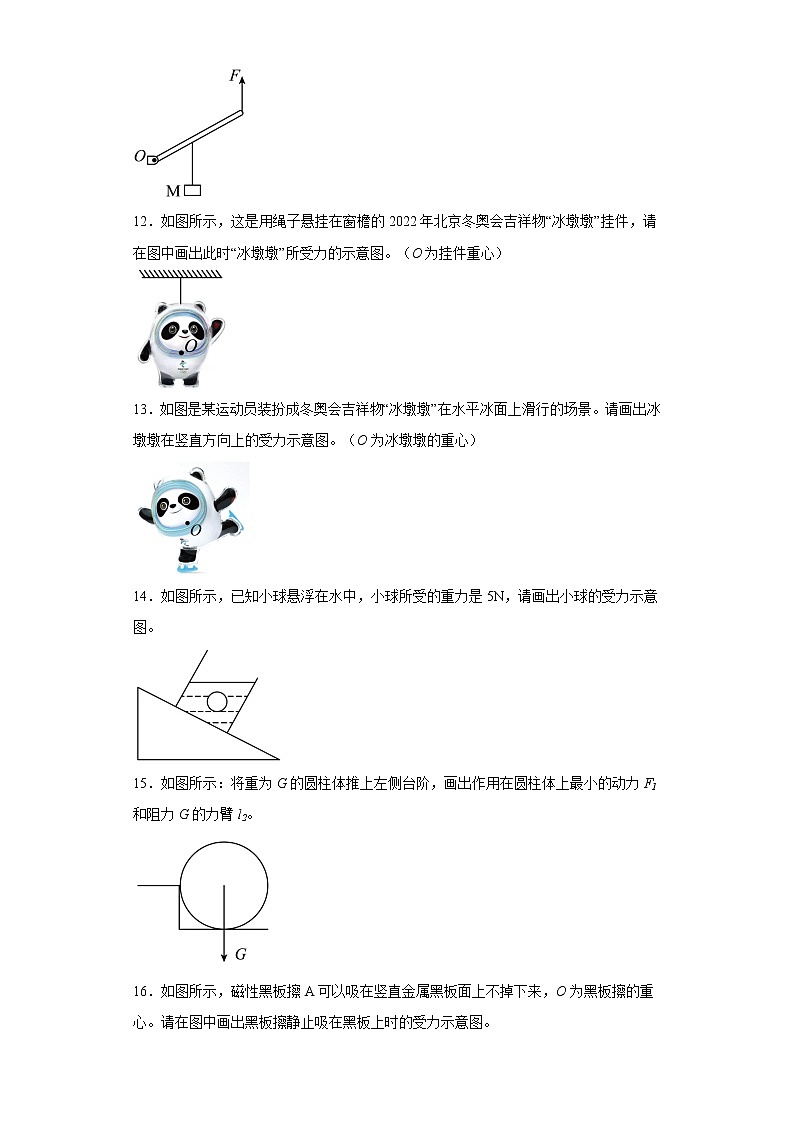

12．如图所示，这是用绳子悬挂在窗檐的2022年北京冬奥会吉祥物“冰墩墩”挂件，请在图中画出此时“冰墩墩”所受力的示意图。（O为挂件重心）

13．如图是某运动员装扮成冬奥会吉祥物“冰墩墩”在水平冰面上滑行的场景。请画出冰墩墩在竖直方向上的受力示意图。（O为冰墩墩的重心）

14．如图所示，已知小球悬浮在水中，小球所受的重力是5N，请画出小球的受力示意图。

15．如图所示：将重为G的圆柱体推上左侧台阶，画出作用在圆柱体上最小的动力F1和阻力G的力臂l2。

16．如图所示，磁性黑板擦A可以吸在竖直金属黑板面上不掉下来，O为黑板擦的重心。请在图中画出黑板擦静止吸在黑板上时的受力示意图。

17．如下图是利用滑轮组帮助汽车脱困的情景，请在图中画出绳子的绕法，使滑轮组达到最省力的效果。

18．如图所示，物体所受重力是10N，对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力的示意图，并标出其大小。

19．请按要求完成下面作图题，如图杠杆在力F1、F2的作用下处于静止状态，请在图中作出F2的力臂l2和维持杠杆平衡的最小的力的F1。

20．如图，画出作用在A点使轻质杠杆保持平衡的最小力F的示意图和对应的力臂。

参考答案：

1．

【详解】用一个力F将物体静止在墙上，物体受到力F、墙壁的支持力F′、重力G、墙壁的摩擦力f的作用，如图所示：

2．

【详解】从物体G的重心沿竖直向下画出重力的示意图，重力的大小是6N，将硬杆视为一个杠杆，A、B两端可以围绕O点旋转，故O点是支点；A端施加的压力垂直A端向下，设硬杆长为l，由杠杆平衡的条件

可得

A端施加的压力垂直于接触面，示意图如图所示

3．

【详解】动力最小，即动力臂最长，由图知，当力与杠杆垂直时，OA最长，所以OA作动力臂最长，过A点，作与OA垂直向下的垂线，就得到最小动力F1，如下图所示；过支点O向阻力F2的作用线作垂线，支点到垂足的距离就是阻力F2的力臂l2，如下图所示。

4．

【详解】面包静止放在水平桌面上时处于平衡状态，受到竖直向下的重力作用和竖直向上的桌面对它的支持力，由二力平衡可知此时重力和支持力大小相等、方向相反、作用在同一直线上，面包的质量为

m=90g=0.09kg

可知重力和支持力的大小为

F=G=mg=0.09kg×10N/kg=0.9N

如图所示：

5．

【详解】静止在斜面上的物体受到重力、摩擦力和支持力的作用，过物体的重心作竖直向下的重力，过重心作沿斜面向上的摩擦力，过重心作垂直于斜面向上的支持力，如图所示：

6．

【详解】篮球受到的重力G的方向是竖直向下的，作用点在球心O，从重心沿竖直向下画一条带箭头的线段，如图所示：

7．

【详解】由图可知，汽车在相同时间内通过的路程相同，则汽车在各段时间内速度是相等的，汽车做匀速直线运动，汽车运动的速度

由于汽车做匀速直线运动，速度不随时间而变化，该汽车在这段时间内的速度v随时间t的变化图象是一条平行于时间轴的直线，如图所示：

8．见解析

【详解】O为支点，延长动力F1的作用线，过支点做动力作用线的垂，该垂线即为动力臂l1，如图所示：

【点睛】

9．

【详解】延长的作用线，从支点作的作用线的垂线段，即为动力臂；力使杠杆逆时针转动，则应阻碍杠杆的转动，即阻力的方向向下，如图所示：

10．

【详解】用一个沿水平向左的力推一个较重的木箱时，木箱没有动，仍处于静止状态，对木箱受力分析可知，木箱在竖直方向上受到竖直向下的重力G和竖直向上的地面的支持力F支，两个力大小相等，在水平方向上受到水平向左的推力F和水平向右的地面的摩擦力f，两个力大小相等，力的示意图如下图所示：

11．

【详解】物体M所受重力G作用在物体上，方向竖直向下，由力臂的定义可知，力臂为支点到力的作用线的垂线段，故延长力F的作用线，过O点作力F的作用线的垂线段，即为动力F对应的力臂l1，如下图所示

12．

【详解】此时冰墩墩受重力和绳子的拉力作用，重力的方向是竖直向下的，从冰墩墩的重心O画一条带箭头的竖直向下的有向线段，用G表示，从冰墩墩的重心O画一条带箭头的竖直向上的有向线段，用F表示，如图所示：

13．

【详解】冰墩墩在竖直方向上受到竖直向下的重力和竖直向上的支持力，这两个力是一对平衡力。作用点画在重心处，如图所示

14．

【详解】小球悬浮在水中时，由物体的浮沉条件可知，小球所受重力G等于小球所受浮力F浮，即

G=F浮=5N

小球所受重力竖直向下，所受浮力竖直向上，小球的受力示意图如下图所示

15．

【详解】如图所示，支点为O，过支点O作重力作用线的垂线段，即为阻力臂l2；因阻力大小和阻力臂大小一定，根据杠杆的平衡条件可知，动力臂越长，在使用时越省力，过支点O做直径OA（为最长的动力臂），过A点做动力F1（根据动力与阻力的定义，F1的方向斜向上）与OA垂直，如下图所示：

16．

【详解】黑板擦静止吸在黑板上时，处于平衡状态，水平方向上引力和支持力是一对平衡力；竖直方向上重力和支持力是一对平衡力。如下图

17．

【详解】由图示知道 ，此滑轮组绕线时，可将绳子固定在定滑轮上，此时承重绳子为2根；还可将绳子固定在动滑轮上，此时承重绳子为3根。要使滑轮组最省力，应将绳子固定在动滑轮上，连线如下

18．

【详解】物体处于静止状态，即平衡状态，此时受力平衡，竖直方向上受重力和墙壁对它的摩擦力，由二力平衡可知摩擦力和重力大小相等为10N、方向相反、作用在同一直线上，如图所示：

19．

【详解】力臂是支点到力的作用线的距离，所以要求作出F2的力臂l2，过支点O作力F2作用线的垂线段l2，那么这条线段l2为力F2的力臂；要求维持杠杆平衡的力F1最小，则对应的力臂要最大，支点与力的作用点连线的距离最大，力的作用点在杠杆的最右端A点，力F1与垂直杠杆，方向斜向上，如下图所示。

20．

【详解】如图所示，轻质杠杆绕O点转动，故O为支点，作用在A点，故OA为最长的力臂，过A点做力臂的垂线，杠杆需要向上才能将瓶盖打开，故力F向上，故如图所示：
