2023年中考物理高频考点专题强化-欧姆定律的计算

2023年中考物理高频考点专题强化-欧姆定律的计算

1．（2022秋·广东广州·九年级执信中学校考期末）某养生壶通电后产生热量把壶内的水加热。它的铭牌如图，求：

（1）养生壶正常工作时的电流和电阻；

（2）养生壶正常工作6min能把1kg水从20℃刚好加热至100℃，此过程中，求：

①养生壶消耗的电能；

②水吸收的热量；

③养生壶的效率η（仅保留1位小数）。

2．（2021秋·贵州遵义·九年级统考期末）如图甲所示电路中，L1和L2的额定电压分别为 6V和3V，通过L1的电流随电压变化的关系图像如图乙所示，滑动变阻器最大阻值为 30Ω。同时闭合S1、S2，断开S3，将滑片P置于最左端，调节电源电压使其中一只灯泡正常发光（不损坏另一只灯泡）时，用电器消耗的总功率为 4.2W。求：

（1）L1正常发光时的电阻；

（2）L2正常发光时通过的电流；

（3）只闭合一个开关，确保一只灯泡正常发光时（不损坏另一只灯泡），电源电压可调节的最大值和最小值之比。

3．（2020·九年级校联考课时练习）如图电路中，电源电压为15V，电阻R1的阻值为10Ω，电压表、电流表量程分别选择“0-15V”、“0-3A”，滑动变阻器R2上标有“1A”字样。开关S闭合后，电压表V的示数为5V。求：

(1)此时通过电阻R1的电流。

(2)10s内电流对滑动变阻器R2做的功。

(3)移动滑动变阻器的滑片P，电路正常工作时，电源电压和电压表示数的比值最小为1.5，求整个电路消耗电功率的最大值与最小值之比。

4．（2019秋·河北保定·九年级统考期末）如图所示电路中，电源电压为4.5伏，电阻 R2的阻值是10欧，闭合开关，电压表的示数是3伏。电流表电压表都是实验室常用电表，求：

(1)通过电阻R2的电流和滑动变阻器连入电路中的电阻R1；

(2)此时滑动变阻器消耗的电功率；

(3)更换电源电压为18V，电压表选择015V量程而且改接到滑动变阻器两端，电流表量程可能改变。当滑动变阻器滑片移到某一位置时，电流表指针偏转到表盘的处，求出此时滑动变阻器连入电路中R1的电阻值。（要保证电路各元件安全）

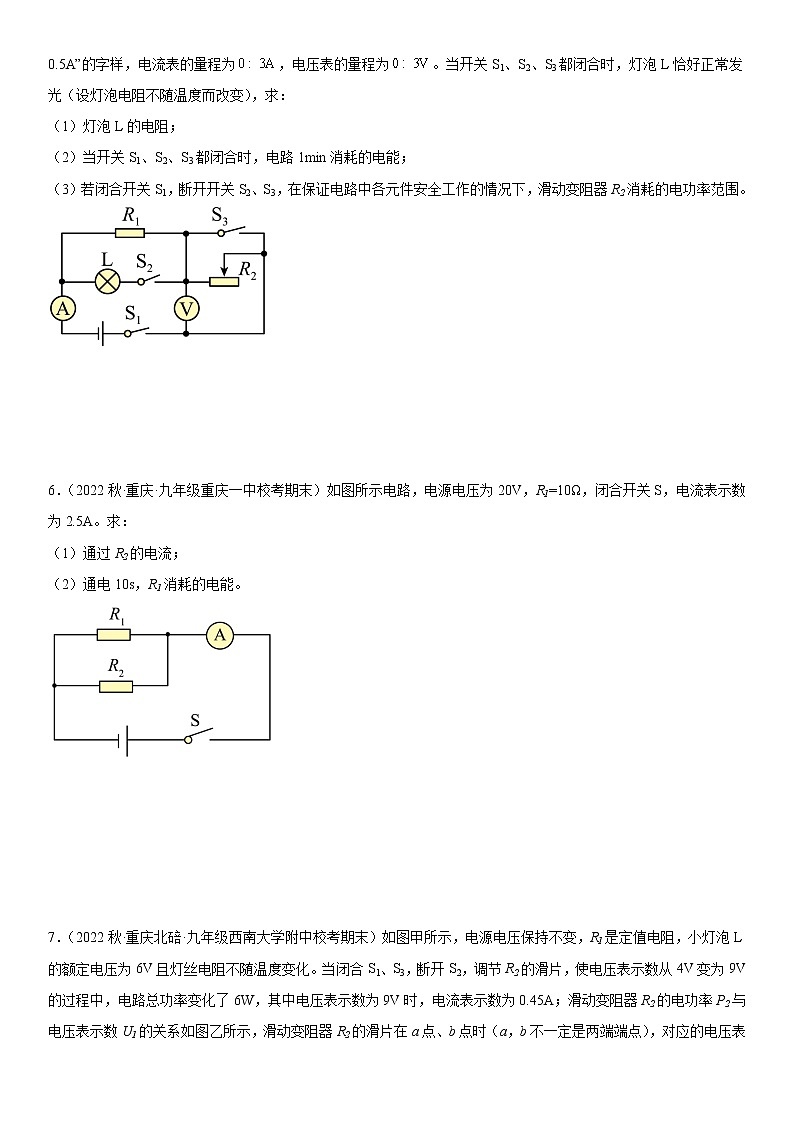

5．（2022秋·全国·九年级专题练习）如图所示，灯泡L标有“6V 3W”字样，R1的电阻为10Ω，变阻器R2标有“48Ω 0.5A”的字样，电流表的量程为，电压表的量程为。当开关S1、S2、S3都闭合时，灯泡L恰好正常发光（设灯泡电阻不随温度而改变），求：

（1）灯泡L的电阻；

（2）当开关S1、S2、S3都闭合时，电路1min消耗的电能；

（3）若闭合开关S1，断开开关S2、S3，在保证电路中各元件安全工作的情况下，滑动变阻器R2消耗的电功率范围。

6．（2022秋·重庆·九年级重庆一中校考期末）如图所示电路，电源电压为20V，R1=10Ω，闭合开关S，电流表示数为2.5A。求：

（1）通过R2的电流；

（2）通电10s，R1消耗的电能。

7．（2022秋·重庆北碚·九年级西南大学附中校考期末）如图甲所示，电源电压保持不变，R1是定值电阻，小灯泡L的额定电压为6V且灯丝电阻不随温度变化。当闭合S1、S3，断开S2，调节R2的滑片，使电压表示数从4V变为9V的过程中，电路总功率变化了6W，其中电压表示数为9V时，电流表示数为0.45A；滑动变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，滑动变阻器R2的滑片在a点、b点时（a，b不一定是两端端点），对应的电压表示数为Ua、Ub，且。求：

（1）定值电阻R1的阻值；

（2）滑动变阻器R2的滑片从a点滑到b点的过程中，R2接入电路的电阻范围；

（3）当闭合开关S1、S2，断开开关S3，滑动变阻器R2的滑片在中点时，小灯泡L恰好正常发光，其电功率为；当滑动变阻器R2的滑片在阻值最大处时，小灯泡L的电功率为，则与之比为多少？

8．（2022·安徽·九年级校联考专题练习）图甲是某电子秤的电路原理图。若电源输出的电压为6V，R0为定值电阻，电压表量程为0~3V，压敏电阻的阻值与所受压力大小的变化关系如图乙所示，闭合开关，当压敏电阻所受压力为0时电压表示数为1V；将某测物体放到压敏电阻上，电压表示数为2V；求：

（1）电阻R0的阻值；

（2）该待测物体的重力；

（3）使用一段时间后，电源输出的电压降为5.4V，在不更换电源和电压表量程的条件下，若要保持该电子秤最大量程不变，请通过计算说明应将R0更换为多大的定值电阻？

9．（2022秋·福建厦门·九年级厦门市华侨中学校考期中）亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。其中，电源两端电压18V（恒定不变），电压表的量程为0~15V，R0是定值电阻，R0=450Ω，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示，闭合开关S后，求：

（1）当环境温度为60℃时，热敏电阻Rt的阻值是多少？

（2）当环境温度为60℃时，电压表的示数是多少？

（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？

10．（2020秋·山西吕梁·九年级校考期末）如图甲所示为汽车超载自动报警电路原理图，它由电磁继电器、压力传感器、可变电阻R等元件组成。输出电压U与压力传感器所受压力的关系图像如图乙所示，当通过电磁继电器线圈中的电流大于或等于0.02A时，衔铁被吸合，指示灯L2亮，说明车辆已经超过已知压力传感器的输出电压U即为电磁继电器控制电路的电源电压，线圈电阻为20Ω。当质量等于20t的车辆通过某水平桥面时，该装置刚好报警。求解下列问题：（g取10N/kg）

（1）此时压力传感器的输出电压是多少？

（2）此时可变电阻R连入电路的阻值是多少？

11．（2020·四川宜宾·统考中考真题）如图所示，电源电压U=6V，小灯泡标有“4V 1.6W”字样，定值电阻R2=20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的最程为0～3A，电压表的量程为0～3V，电源电压和小灯泡的阻值R均保持不变。

（1）求小灯泡的阻值R1；

（2）只闭合开关S2，求电压表的示数；

（3）将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表示数为0.5A，求滑动变阻器R3的最大阻值；

（4）只闭合开关S3，在电路安全的情况下，求小灯泡电功率的变化范围。

12．（2020秋·广西百色·九年级统考期中）如图所示，将滑动变阻器的滑片P移至M端，闭合开关S，电流表示数为0.6A，电压表的示数为3V；滑片P移至N端，闭合开关S，电压表的示数为1V。求：

(1)电源的电压？

(2)电阻R0的阻值？

(3)滑动变阻器的最大阻值？

13．（2022秋·全国·九年级专题练习）如图所示，电源电压不变，小灯泡标有“12V 6W”字样，电阻R的阻值为16Ω，闭合开关S，小灯泡L恰好正常发光。求：

（1）通过电阻R的电流；

（2）电源电压；

（3）通电5min整个电路消耗的电能。

14．（2022秋·重庆·九年级重庆市第九十五初级中学校校考期末）如图所示，灯L标有“6V 3W”字样，电源电压为12V，且保持不变，已知滑动变阻器R2上标有“18Ω 1A”，R1=20Ω，电流表是0~3A量程。（不考虑灯泡灯丝的电阻随温度变化，工作中不能超过元件的铭牌参数）求：

（1）灯泡L电阻是多少Ω？

（2）S1闭合，S2、S3都断开时，要使灯泡L正常发光，滑动变阻器接入电路中的阻值为多少Ω？

（3）电路安全前提下，此电路的总功率范围是多少？

15．（2019秋·贵州铜仁·九年级统考期末）如图所示电路中，电源电压为6V不变，R1的阻值为30Ω，滑动变阻器R2的阻值变化范围是0～20Ω，电流表的量程为0～0.6A。当开关S1、S2均断开且滑动变阻器的滑片在中点时，电流表的示数为0.3A；求：

（1）电阻R3的阻值；

（2）当开关S1、S2均断开且滑动变阻器的滑片在最右端时，滑动变阻器在1min内消耗的电能；

（3）当开关S1、S2均闭合，电流表的示数为0.6A时，此时滑动变阻器接入电路的阻值与滑动变阻器消耗的功率。

16．（2022·四川遂宁·校联考三模）如图所示电路中，电源电压恒定，R1的阻值是8Ω，当S闭合后，通过R1的电流为1.25A，通过R2的电流为0.5A，求：

（1）电源电压；

（2）电阻R2的阻值；

（3）此时R1的电功率。

17．（2022秋·重庆·九年级校考期末）如图所示，电源电压保持不变，电阻R1=30Ω，R2=15Ω，闭合开关时整个电路正常工作，电流表A1的示数为0.3A。求：

（1）电源电压；

（2）电流表A的示数。

18．（2022秋·全国·九年级专题练习）某一学校兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路图如图甲所示。在滑动变阻器的滑片P从最右端向最左端滑动的过程中，R1的U-I图像如图乙所示。求：

（1）R1的阻值；

（2）电路消耗的最大功率；

（3）当电路消耗的电功率为5W时，R2在1分钟内产生的热量。

参考答案：

1．（1）5A，44Ω；（2）①3.96×105 J；②3.36×105 J；③84.8%

2．(1)6Ω；(2)0.7A；(3)12∶1

3．(1)1A；(2)50J；(3)2

4．(1) 0.3A；5Ω；(2) 0.45W； (3)8Ω

5．（1）；（2）396J；（3）

6．（1）0.5A；（2）400J

7．（1）20Ω；（2）5Ω-80Ω；（3）49∶16

8．（1）40Ω；（2）3000N；（3）50Ω

9．（1）150Ω；（2）13.5V；（3）84℃

10．（1）1V；（2）30Ω

11．（1）10Ω；（2）2V；（3）30Ω；（4）0.225W～0.9W

12．(1)3V；(2)5Ω；(3)10Ω

13．（1）0.5A；（2）20V；（3）3000J

14．（1）12Ω；（2）12Ω；（3）4.8W~19.2W

15．（1）10Ω；（2）48J；（3）15Ω，2.4W

16．（1）10V；（2）20Ω；（3）12.5W

17．（1）9V；（2）0.9A

18．（1）20Ω；（2）7.2W；（3）91.7J
