2023年中考高频考点专题训练 光学作图

这是一份2023年中考高频考点专题训练 光学作图，共8页。

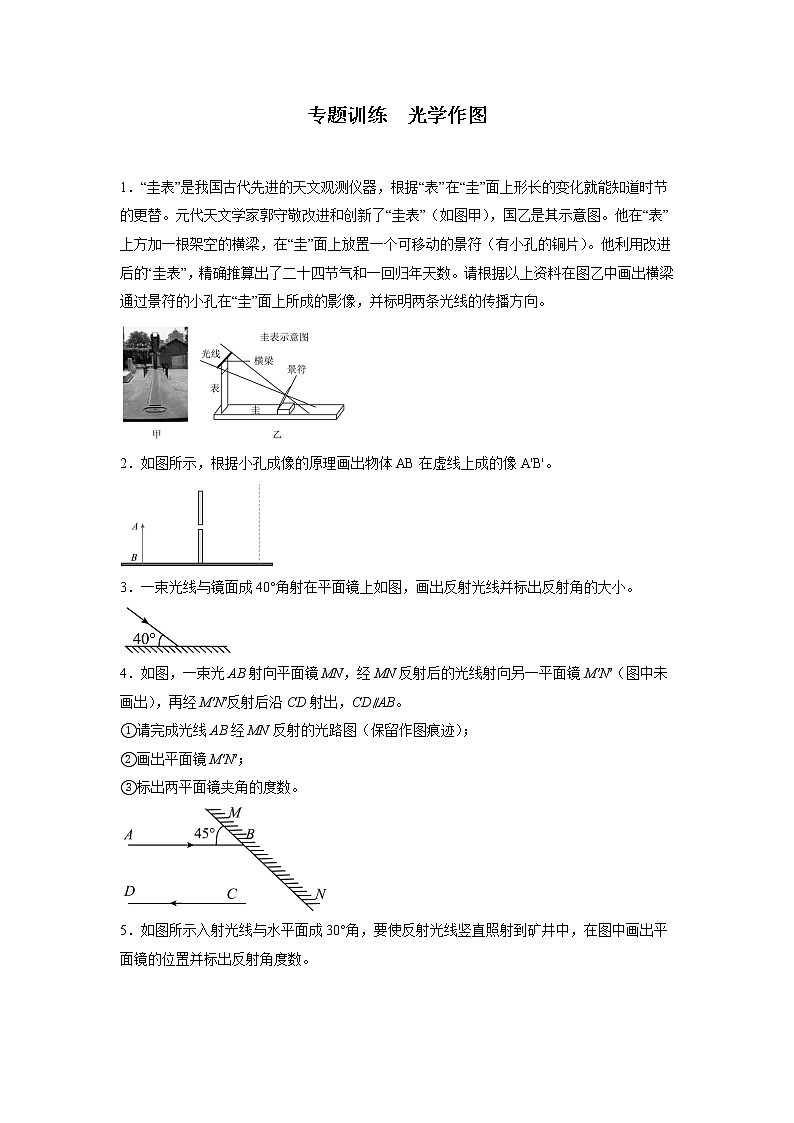

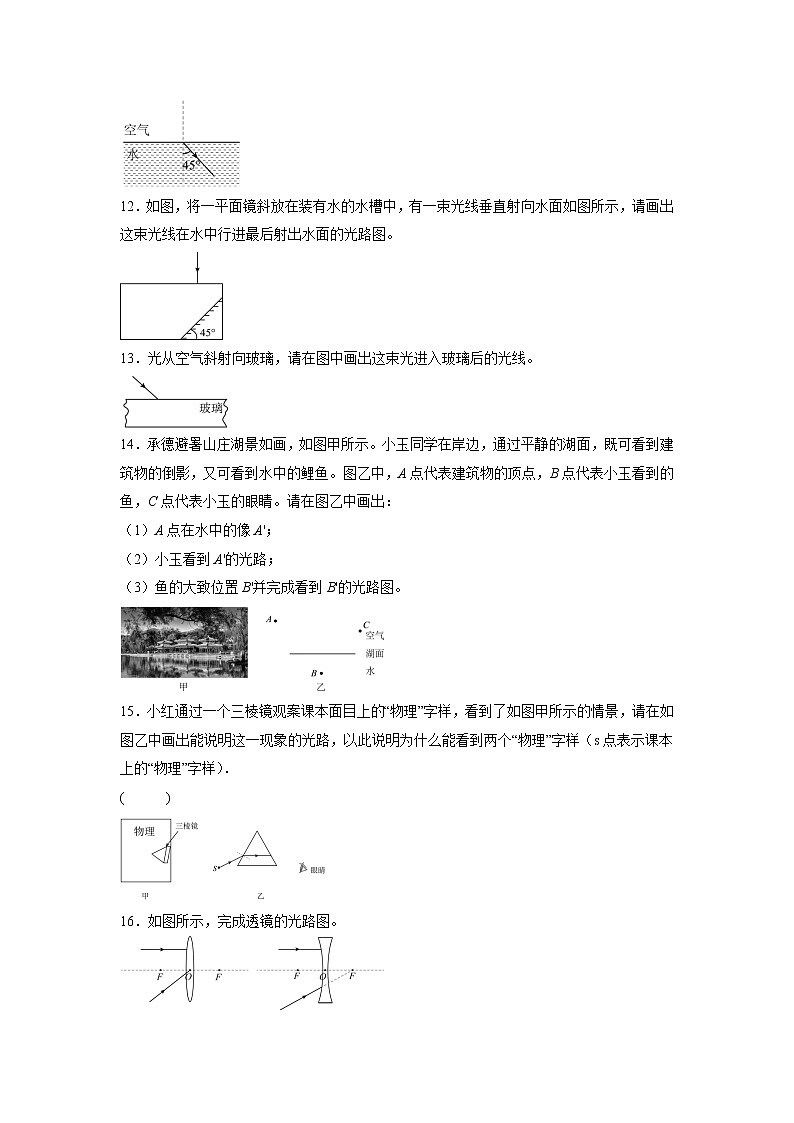

专题训练  光学作图 1．“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。2．如图所示，根据小孔成像的原理画出物体AB在虚线上成的像A'B'。3．一束光线与镜面成40°角射在平面镜上如图，画出反射光线并标出反射角的大小。4．如图，一束光AB射向平面镜MN，经MN反射后的光线射向另一平面镜M′N′（图中未画出），再经M′N′反射后沿CD射出，CD∥AB。①请完成光线AB经MN反射的光路图（保留作图痕迹）；②画出平面镜M′N′；③标出两平面镜夹角的度数。5．如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。6．如图所示，平面镜与水平面成45°角，请画出这名同学在平面镜中看到足球的光路（只画一条光线即可）。7．如图所示，插入水中的筷子看起来向上弯折。请画出能够说明该现象成因的一条光路图。8．在图中画出，小妮从试鞋镜中看到鞋子上B点的光路（反射光过A点）9．如图所示，S是烛焰上的一点，A是人眼的位置，请利用平面镜成像特点画出烛焰S点的像S'，并画出眼睛看到像S'的光路图。10．图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线AB段在平面镜中的像，并画出演员通过平面镜看见头饰上A点的光路图。11．有一束光线从水中斜射向空气中，请根据图中所给的条件，画出入射光线，并标出入射角的度数，并画出折射光线的大致位置。12．如图，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图所示，请画出这束光线在水中行进最后射出水面的光路图。13．光从空气斜射向玻璃，请在图中画出这束光进入玻璃后的光线。14．承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙中画出：（1）A点在水中的像A'；（2）小玉看到A'的光路；    （3）鱼的大致位置B'并完成看到B'的光路图。15．小红通过一个三棱镜观案课本面目上的“物理”字样，看到了如图甲所示的情景，请在如图乙中画出能说明这一现象的光路，以此说明为什么能看到两个“物理”字样（s点表示课本上的“物理”字样）．(      )16．如图所示，完成透镜的光路图。17．完成图中的光路：18．甲图是近视眼的成像示意图，其中晶状体相当于凸透镜，平行光经过晶状体等结构未会聚在视网膜上。请在乙图虚线框内画出适当的透镜，并将两条光线的光路补充完整。使光线会聚在视网膜上的a点。
参考答案1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．
