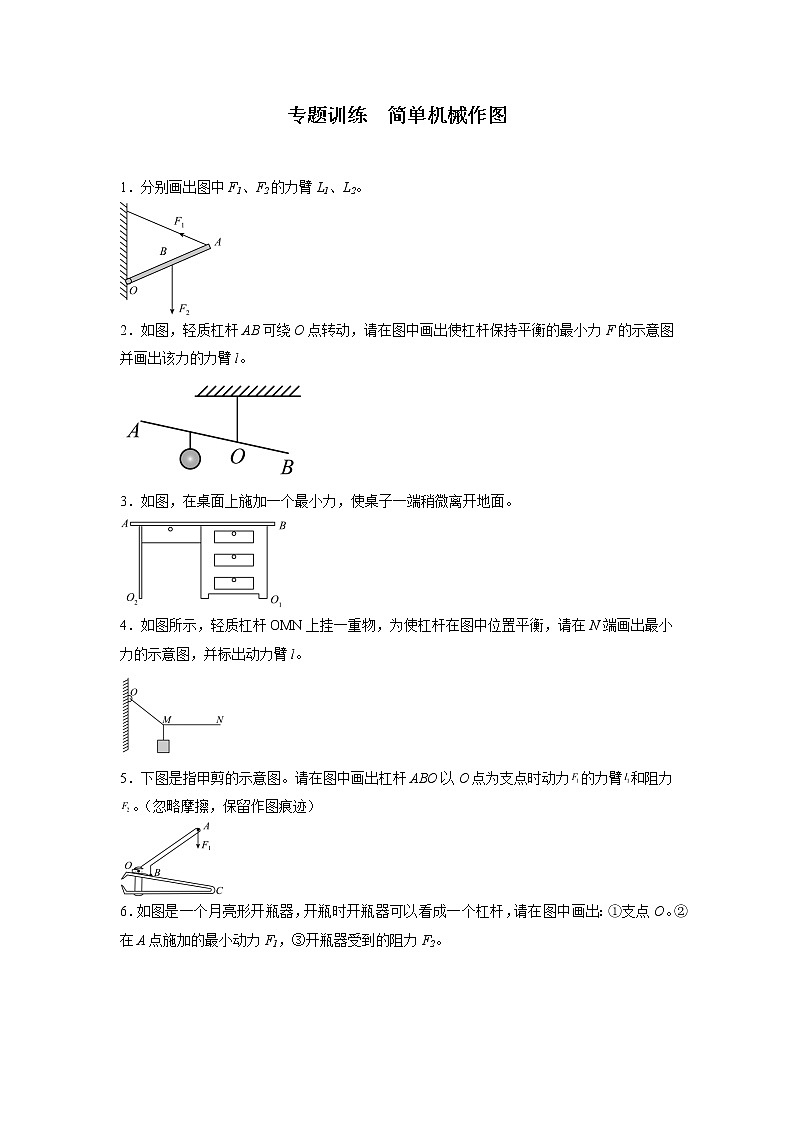

2023年中考高频考点专题训练 简单机械作图

专题训练  简单机械作图

1．分别画出图中F1、F2的力臂L1、L2。

2．如图，轻质杠杆AB可绕O点转动，请在图中画出使杠杆保持平衡的最小力F的示意图并画出该力的力臂l。

3．如图，在桌面上施加一个最小力，使桌子一端稍微离开地面。

4．如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图，并标出动力臂l。

5．下图是指甲剪的示意图。请在图中画出杠杆ABO以O点为支点时动力的力臂和阻力。（忽略摩擦，保留作图痕迹）

6．如图是一个月亮形开瓶器，开瓶时开瓶器可以看成一个杠杆，请在图中画出：①支点O。②在A点施加的最小动力F1，③开瓶器受到的阻力F2。

7．图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂；（2）阻力F2的力臂。

8．如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F1及其力臂l1；

9．图中是钓鱼竿的杠杆模型图，O为支点，请在图中作出F1的力臂及阻力F2的示意图；

10．如图是小兰在练习“斜身引体”项目时的情景。把人体视为杠杆，O为支点，动力等效为F1，请画出F1的力臂l1。

11．在图中杠杆OA在力F1、F2的作用下处于静止状态，L1是力F1的力臂。在图中画出力F2的力臂L2和力F1。

12．在如图所示的杠杆上的B点挂一重物，对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。试画出这个力F1的示意图和力臂l1。

13．“节约用水，人人有责”如图丙所示是用水后及时关闭水龙头的情景。水龙头手柄可以视为一根杠杆，请你在图中画出施加在A点的最小动力F1及其力臂L1。

14．图甲是一款瓶起子。起瓶盖时，瓶身相当于一个绕O点转动的杠杆。图乙是其简化示意图。请在图乙中画出：

（1）瓶盖上B点受到的阻力F2的大致方向；

（2）作用在A点的最小动力F1及其力臂l1.

15．在图中画出该滑轮的支点O，并画出、的力臂、。

16．组装如图所示的滑轮组，画出使绳子自由端最省力滑轮组的绕线。

17．在图中画出滑轮组最省力的绕绳方法。

18．如图甲是一款升降座椅装置，其简图如图乙，请在图乙中画出滑轮组的绕线情况，要求绳子的末端绕至按钮处。
