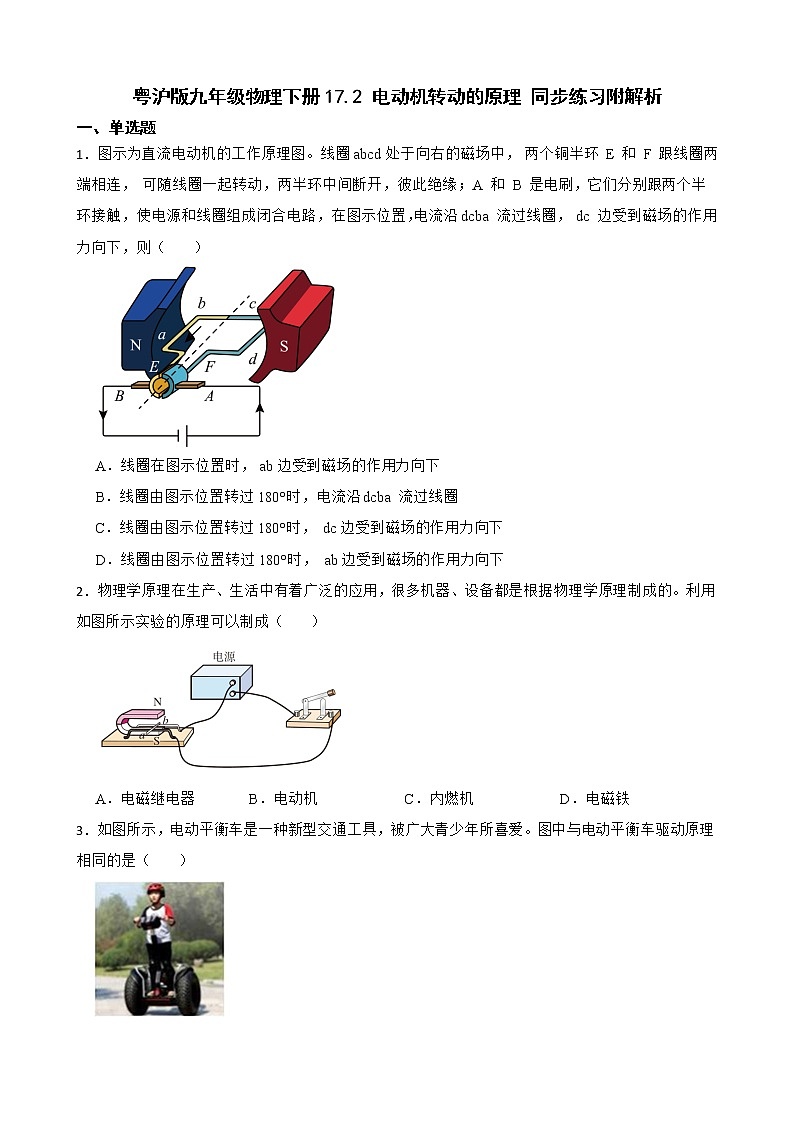

粤沪版九年级物理下册17.2 电动机转动的原理 同步练习附解析
一、单选题
1．图示为直流电动机的工作原理图。线圈 abcd处于向右的磁场中， 两个铜半环 E 和 F 跟线圈两端相连， 可随线圈一起转动，两半环中间断开，彼此绝缘； A 和 B 是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路，在图示位置，电流沿dcba 流过线圈， dc 边受到磁场的作用力向下，则（　　）

A．线圈在图示位置时， ab边受到磁场的作用力向下
B．线圈由图示位置转过 180°时，电流沿dcba 流过线圈
C．线圈由图示位置转过 180°时， dc边受到磁场的作用力向下
D．线圈由图示位置转过 180°时， ab边受到磁场的作用力向下
2．物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。利用如图所示实验的原理可以制成（　　）

A．电磁继电器 B．电动机 C．内燃机 D．电磁铁
3．如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动原理相同的是（　　）

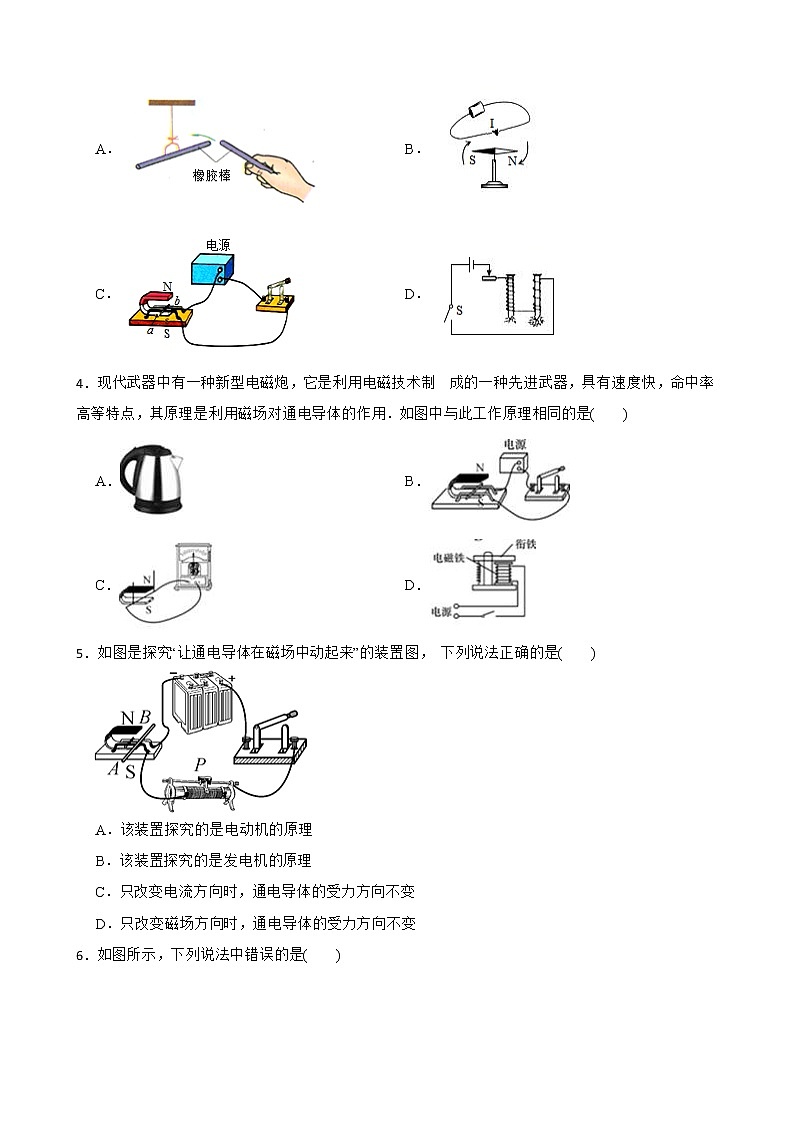

A． B．
C． D．
4．现代武器中有一种新型电磁炮，它是利用电磁技术制 成的一种先进武器，具有速度快，命中率高等特点，其原理是利用磁场对通电导体的作用．如图中与此工作原理相同的是(　　)
A． B．
C． D．
5．如图是探究“让通电导体在磁场中动起来”的装置图， 下列说法正确的是(　　)

A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变

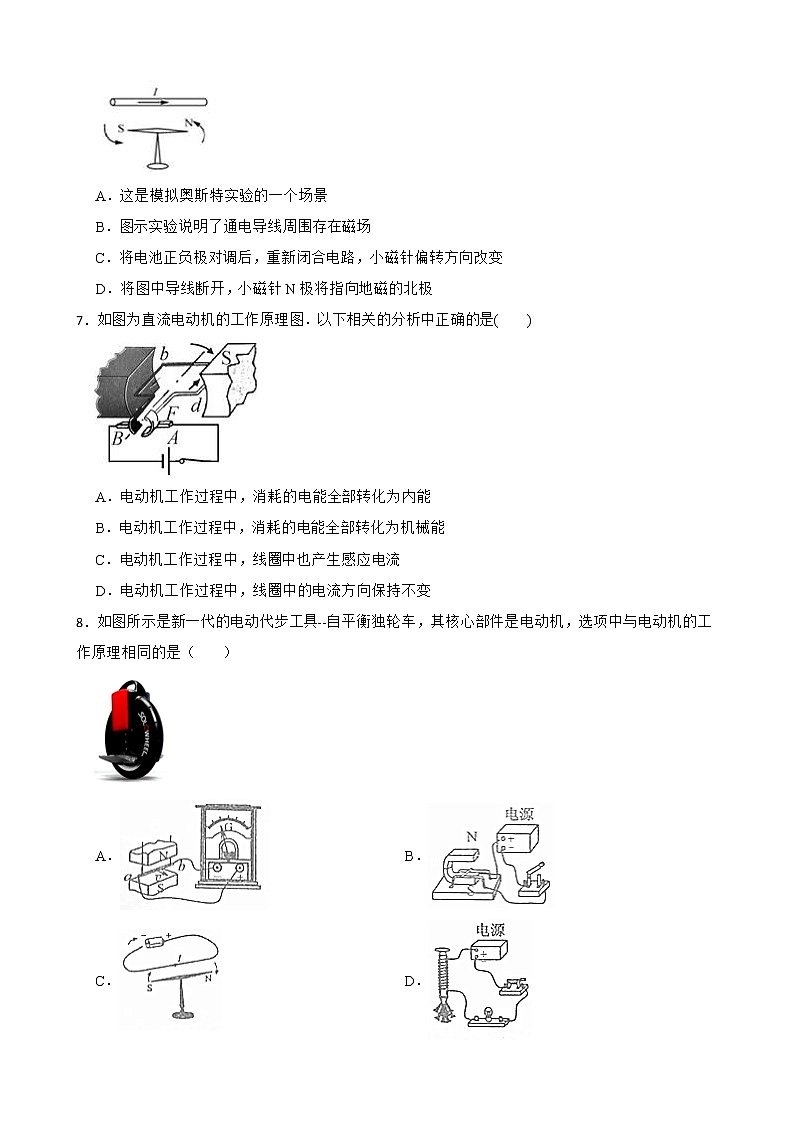

6．如图所示，下列说法中错误的是(　　)

A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
7．如图为直流电动机的工作原理图．以下相关的分析中正确的是(　　)

A．电动机工作过程中，消耗的电能全部转化为内能
B．电动机工作过程中，消耗的电能全部转化为机械能
C．电动机工作过程中，线圈中也产生感应电流
D．电动机工作过程中，线圈中的电流方向保持不变
8．如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是（　　）

A． B．
C． D．
　
9．要改变直流电动机的转动方向，可采用的方法是（　　）
A．适当减小电流；
B．改变线圈中的电流方向，或对调磁铁的两极；
C．适当减弱磁场：
D．改变线圈中的电流方向，同时对调磁铁的两极。
10．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。如下图所示的四幅图，其中属于磁场对电流作用现象实验图及其应用图的是（　　）

A．①④ B．①③ C．②③ D．②④
11．在制作简易电动机的过程中，若要改变电动机的转动方向，可以（　　）
A．改变通电电流的大小 B．将电源的正负极对调
C．换用磁性更强的磁铁 D．增加电动机的线圈匝数
12．科技发明推动了社会的发展，下列科学家与他的贡献对应不正确的是（　　）
A．欧姆--欧姆定律
B．焦耳--焦耳定律
C．奥斯特--最先发现电流周围存在着磁场
D．法拉第--电动机
13．小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放人磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置，不能持续转动．为使线圈持续转动，下列措施中可行的是（　　）

A．换用电压更大的电源
B．换用磁性更强的磁体
C．重新制作匝数更多的线圈，将线圈两端的漆全部刮去
D．在线圈的一端重抹油漆，干后在适当位置刮去半圈
14．小明用一节五号电池给扬声器通电，她将（　　）
A．听不到声音 B．听到一声响声
C．听到扬声器不断发出声音 D．看到纸盆不断往复运动
15．我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机．电动机是根据下列哪种现象制成的（　　）
A．通电导体在磁场中受到力的作用
B．电流周围存在磁场
C．磁场对放人其中的磁体产生磁力的作用
D．电磁感应现象
二、填空题
16．如图所示是探究“通电导体在磁场中受力”的实验装置。接通电路的瞬间，原来静止的导体ab向右运动。现将磁体对调放置，接通电路的瞬间，原来静止的导体ab会向　 　（选填“左”或“右”）运动，理由是　 　。

17．如图是某灵敏电流计的内部结构示意图，线圈在磁场中，指针与线圈相连．当线圈中有电流通过时，线圈会转动，原因是　 　；若改变线圈中的电流方向，指针的偏转方向将　 　．

18．如图所示，使线圈位于两磁极间。
甲 乙 丙
（1）通电后，图甲中ab段导线的电流方向是　 　(选填“由a到b”或“由b到a”)。图甲中ab段导线受磁场力的方向向上，用箭头标示出图丙中ab段导线所受磁场力的方向　 　。
（2）线圈转过图乙所示位置，用　 　的办法可使线圈靠磁场力继续顺时针转动至少半圈。
（3）若把图甲中的电源换为电阻，快速转动线圈，电阻发热。此过程机械能先转化为　 　能再转化为　 　能。
19．如图甲所示，发声的扬声器能使烛焰晃动，说明声可以传递　 　，扬声器的 工作原理是　 　。乙、丙两图中　 　图与扬声器的工 作原理相同。

20．王建同学对微风电风扇产生了兴趣，将它与小灯泡按如图甲所示的电路连接并进行实验。用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了　 　机，此时它的工作原理是　 　，这一过程中的能量转化是　 　，电路可简化为乙图中的　 　图。

21．如图所示，电动机工作时将电能转化成　 　能．

22．某科技小组想探究“电动机”，他们应选取　 　装置（选填A、B、C、D），原理是　 　

23．在研究从宇宙射到地球表面的某种未知宇宙射线时，可以让这种射线穿过一个已知磁场的方法来确定它的带电性质，在国际空间站上，瑞士研制的直径为1m，高0.8m，重21t的圆柱形磁体，它的任务就是当射线经过它的磁场时能被区分出来（提示：我们可以把宇宙射线当作带电和不带电的导体进行分析），如图是三种情况下的射线运动的轨迹，若A带负电，则B、C两种射线是否带电，带什么电　 　？

24．如图所示是科学实践课中一位同学制作的简易电动机，它是由一节一号电池、一段导线和一块金属磁铁所组成．安装好后由导线弯成的线圈可以转动起来．其中该装置的工作原理是　 　．

25．当扬声器中的线圈通过的电流方向如下图所示时，线圈向左运动；那么当电流方向改变时，线圈将向　 　运动；如此反复，线圈带动纸盆　 　而发声。与扬声器原理相似的是　 　 (填“电动机”或“发电机”)。

三、作图题
26．如图中，图甲中的情况为已知，若将图甲中的通电电流方向变为反向（图乙），试画出图乙中线圈的受力方向．线圈这时还在平衡位置吗？

四、实验探究题
27．在观察“磁场对通电直导线的作用”活动中，小晴按照图示组装实验器材。

（1）为完成该观察活动且实验效果明显，放在蹄形磁体磁场中的直导线EF应选择下列哪种金属棒（金属棒为实心且形状体积相同，ρ铜＞ρ铁=ρ钢＞ρ铝）(　　)
A．铁棒 B．钢棒 C．铜棒 D．铝棒
（2）选择恰当直导线后，将滑动变阻器的滑片移动到适当位置，闭合开关，看到直导线EF向右运动，说明磁场对通电导体有力的作用，　 　（选填“发电机”“电动机”或“电磁铁”）就是根据该原理制成的。
（3）将滑动变阻器的滑片向右端移动，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与　 　有关；改变电流方向，导体向另一方向运动，这说明导体运动方向与　 　有关。
（4）若要使直导线运动速度加快，除了增大电流，还可采取的方法（写出一种）：　 　。
（5）若想用上述器材研究电磁感应现象，闭合开关前，应将电路中的电源换成　 　（选填“小灯泡”“电压表”或“灵敏电流计”），再闭合开关，让导线EF左右切割磁感线运动，较清楚的观察实验现象。
28．研究电动机的工作过程。

（1）电动机的工作原理是磁场对　 　有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是　 　。
（2）乙图中的线圈可以持续转动，是因为它加装了　 　，该装置能在线圈　 　(选填“刚转到”、“即 将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
（3）丙图中用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场，闭合开关，可观察到线圈在磁场中　 　(选填“能”或“不能”)沿某一方向持续转动，图中线圈　 　(选填“处于”或“不处于”)平衡位置。
五、简答题
29．参照图简述扬声器的工作原理．


答案解析部分
1．【答案】D
【解析】【解答】通电导体在磁场受力方向与磁场方向和导体中电流方向有关，磁场方向或导体中电流方向改变时，导体受力方向改变，磁场方向和导体中电流方向都改变，导体受力方向不变。
A．图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，ab边与dc边中电流方向相反，磁场方向不变，所以ab边受到磁场的作用力向上，A不符合题意；
B．线圈由图示位置转过180°时，ab转到右侧，dc转到左侧，线圈中电流沿abcd流过线圈，B不符合题意；
CD．线圈由图示位置转过 180°时，磁场方向不变，此时dc边电流方向与图示中dc边电流方向相反，所以dc边受到磁场力方向向上， ab边电流方向与图示中ab边电流方向相反，所以ab边受到磁场的作用力向下，C不符合题意，D符合题意。
故答案为：D。

【分析】通电导体在磁场中受到力的作用，受力方向和电流方向有关，和磁场方向有关。
2．【答案】B
【解析】【解答】该实验装置中有电源、导轨、磁体和金属棒，研究通电导体在磁场中受力而运动，利用此原理制造了电动机，B符合题意，ACD不符合题意。
故答案为：B。

【分析】通电导体在磁场中受到力的作用，将电能转化为机械能。
3．【答案】C
【解析】【解答】电动平衡车工作时，消耗电能，得到机械能，是把电能转化为机械能的。
A．橡胶棒与橡胶棒之间的相互作用，是由于同种电荷互相排斥，A项不合题意；
B．通电导线周围存在磁场，是电流的磁效应，B项不合题意；
C．通电导体在磁场中受力的作用，把电能转化为机械能，与电动平衡车驱动原理相同，C符合题意；
D．图中电路是研究电磁铁磁性的大小与线圈匝数的关系，D项不合题意。
故答案为：C。

【分析】处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
4．【答案】B
【解析】【解答】A.电热水壶利用了电流的热效应工作的，A不符合题意；
B.图中实验装置，有电源，研究通电导体在磁场中受力，B符合题意；
C.图中实验装置，无电源，研究电磁感应现象，C不符合题意；
D.电磁继电器的主要部件是电磁铁，是利用了电流的磁效应，D不符合题意
故答案为：B
【分析】明确通电导体在磁场中受力的作用这一原理，主要应用于电动机.对选项中各电器的工作原理进行分析，最后做出判断。
5．【答案】A
【解析】【解答】A. 电动机是将电能转化为机械能的装置，故电动机就是利用上述的通电导体在磁场中受力的作用的原理制成的，A符合题意；
B. 发电机是基于电磁感应定律和电磁力定律制成的，B不符合题意；
C. 在如图所示的电路中，电流方向从A端流向B端，根据左手定则，通电导体的受力方向向左，改变电流方向，电流从B端流向A段，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，C不符合题意；
D. 在如图所示的电路中，磁场方向向下，根据左手定则，通电导体的受力方向向左，改变磁场方向，磁场方向向上，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，D不符合题意；
故答案为：A
【分析】本题考查了电动机、发电机的工作原理，以及通电导体在磁场中受力方向的判断，主要运用左手定则进行判断。
6．【答案】D
【解析】【解答】A.据图可知，该实验是用于模拟奥斯特实验的一个场景，A不符合题意；
B.该实验中，若给导线通电，下面的小磁针会转 动，即说明通电导线周围存在着磁场，B不符合题意；
C.由于磁场的 方向与电流的方向有关，所以将电池正负极对调后，重新闭合 电路，小磁针偏转方向改变，C不符合题意；
D.将图中导线断开，小磁 针由于地磁的缘故，N极将指向地理的北极，而不是地磁的北极，D符合题意；
故答案为：D
【分析】奥斯特实验说明通电导线周围存在着磁场，且磁场的方向与电流的方向有关，故据此分析即可判断；
7．【答案】C
【解析】【解答】A.电动机在工作过程中，电能几乎全部转化为机械能，A不符合题意；
B. 电动机在工作过程中，温度会上升，故有少量电能转化为内能，B不符合题意；
C.电动机工作过程中，线圈在磁场中运动，会产生感应电流， C符合题意；
D. 图中电动机安装了换向器，故线圈中的电流方向会变化，D不符合题意；
故答案为：C
【分析】直流电动机是根据通电线圈（电流的磁感效应）在磁场中受力转动的原理制成的，在此过程中是电能转化为机械能。
8．【答案】B
【解析】【解答】解：电动机是利用通电导体在磁场里受力运动的原理制成的；
A、图中闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁感应现象，与电动机的原理不同，A不合题意；
B、图中有电源，通电导体在磁场中受力会发生运动，是电动机的工作原理，B符合题意；
C、图中是奥斯特实验，说明了电流周围存在磁场，与电动机的原理不同，C不合题意；
D、图中是电磁铁，利用了电流的磁效应，与电动机的原理不同，D不合题意。
故答案为：B
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.
9．【答案】B
【解析】【解答】适当减小电流或减弱磁场，可以减小转速，但不能改变线圈的转动方向，A、C不符合题意；要改变电动机的转动方向，可以改变磁场方向，也可以把电源正、负极对调来改变线圈中的电流方向，但二者不能同时改变，B符合题意；
故答案为：B
【分析】电动机的转动方向跟电流方向和磁场方向有关，要想改变电动机的转动方向，可改变磁场方向或线圈中电流的方向。
10．【答案】C
【解析】【解答】磁场对电流的作用要有电流，即有电源，并且通过磁场的作用力使导线运动，图中②③符号要求，C符合题意。
故答案为：C.
【分析】探究磁场对电流的作用要求有电源，有磁场的装置。
11．【答案】B
【解析】【解答】电流的大小与电动机的转动方向无关，A不符合题意；将电源的正负极对调，就改变了电流方向，电动机转动方向改变，B符合题意；因为电动机的转动方向与磁场的强弱无关，C不符合题意；增加电动机的线圈匝数，增强了磁场，但电动机转动方向不变，D不符合题意．
故答案为：B
【分析】电动机中的线圈受力方向和电流方向有关，和磁场方向有关。
12．【答案】D
【解析】【解答】欧姆、焦耳经过长期的实验研究，分别总结得出了欧姆定律和焦耳定律；
著名的奥斯特实验，表明电流周围存在磁场，揭示了电与磁之间的联系，具有划时代的意义；法拉第总结得的电磁感应现象，直接导致了发电机的发明。
ABC不符合题意，D符合题意。
故答案为：D
【分析】牢记物理学史，解答此题.
13．【答案】D
【解析】【解答】将线圈两端的漆全部刮去后，没有了换向器，不能改变线圈中的电流方向，就不能改变线圈的受力方向，所以闭合开关S后，发现线只能转至水平位置，不能持续转动，要想让线圈持续转动，需增加换向器，即在线圈的一端重抹油漆，干后在适当位置刮去半圈，相当于添加一个换向器，使线圈能够持续转动，D符合题意，A、B、C不符合题意．
故答案为：D.
【分析】通电当线圈在磁场中受力时，会转动.
14．【答案】B
【解析】【解答】解：用一节五号电池给扬声器通电时，由于电池所提供的电流是直流电，所以当给线圈通电时，通电线圈就会在磁场中受到力的作用，即此时线圈会振动，从而产生一声响声，但由于该电流的强弱和方向不发生改变，所以通电线圈不会再受到相反的力的作用而振动，故不能再产生声音．
故选B．
【分析】（1）通电线圈在磁场中要受到力的作用，受力方向与电流方向和磁感线方向有关，当电流的方向或者磁感线的方向变得相反时，通电导线受力的方向也变得相反；若电流的方向和磁场的方向都没有改变，通电导线受力的方向也将不变；（2）声音是由振动产生的，振动停止，发声也会停止．
15．【答案】A
【解析】【解答】解：A、电动机是利用通电导线在磁场中受力的作用的原理制成的，故该选符合题意；
B、电流周围存在磁场，人们根据这一现象制成了电磁铁，故该选项不符合题意；
C、这是磁场的基本性质，是研究磁场的方法，故该选项不符合题意；
D、电磁感应现象是发电机的原理，故该选项不符合题意．
故选A．
【分析】电动机即通电能动，即是利用通电导线在磁场中受力的作用的原理制成的，故据上面的原理，逐次分析各个选项即可解决．
16．【答案】左；通电导体在磁场中受力的方向与磁场的方向有关
【解析】【解答】通电导体在磁场中受力的方向与电流的方向和磁场的方向有关。将磁体对调放置，改变了磁体的磁场方向，所以，接通电路的瞬间，原来静止的导体ab会向左运动。
【分析】通电导体在磁场中受到力的作用，受力方向和磁场方向有关，和电流方向有关。
17．【答案】通电线圈在磁场中受力；改变
【解析】【解答】灵敏电流计是根据通电线圈在磁场中受力转动的原理制成的，因此当线圈中有电流通过时，线圈会转动，原因是通电线圈在磁场中受力；通电线圈在磁场中受力的方向与导体电流方向、磁场方向有关，当改变导体电流方向或磁场方向，指针的偏转方向将改变．
【分析】通电导体在磁场中受到力的作用，电动机根据这一原理工作；改变电流方向或磁场方向，受力方向会改变。
18．【答案】（1）由a到b；
（2）改变电流方向
（3）电；内
【解析】【解答】根据题图中的电源左正极、右负极可以判断，通电后，图甲中b段导线的电流方向是由a到b．图丙中ab段导线中的电流方向依然是由a到b，磁场方向也没有变化，故所受磁场力的方向和图甲中相同，方向向上。故答案为：由a到b
【分析】本题是一个有关电与磁的题目，解答本题要求掌握磁场对电流的作用规律，通电导线在磁场中受到力的作用而运动；电流的方向是：在电源的外部，电流从正极出发，回到负极电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次。
19．【答案】能量；通电导线在磁场中受到力的作用；乙
【解析】【解答】放在扬声器前的烛焰在晃动，说明声音可以传递能量；乙图中让通电导体放在磁场中，它会受到力的作用，这是用来研究磁场对电流的作用(或通电导体在磁场中受力)的实验，即该过程中消耗电能，产生机械能，电动机就是利用该原理制成的，扬声器也是利用该原理制成的。
故答案为：能量；通电导线在磁场中受到力的作用；乙。
【分析】声音可以传递能量，扬声器的工作原理是磁场对电流的力的作用，使电能转化为机械能，图中有电源的反应磁场对电流的作用。
20．【答案】发电机；电磁感应；机械能转化成电能；a
【解析】【解答】（1）电风扇里装的是电动机，电动机的结构和发电机相类似，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了发电机。此时它的工作原理是电磁感应。这一过程中的能量转化是机械能转化为电能。（2）此时电风扇变成了发电机，相当于电源，故电路可简化为乙图中的a图。
故答案为：发电机；电磁感应；机械能转化成电能；a。
【分析】线圈的转动使用电器工作，将机械能转化为电能，是发电机的工作过程。
21．【答案】机械
【解析】【解答】电动机的原理是：通电线圈在磁场中受力转动。转动的方向与磁场的方向和电流的方向有关，工作时将电能转化成机械能。
​故答案为：机械。
【分析】电动机将电能转化为机械能。
22．【答案】A；磁场对电流的作用
【解析】【解答】A、装置中有电源，是研究磁场对电流作用的装置，属于电动机的原理，与题意相符； B、装置中没有电源，是研究电磁感应的装置，属于发电机的原理，与题意不符；
C、装置是奥斯特实验，说明了通电导线的周围存在磁场，与电动机无关，与题意不符；
D、装置是探究影响电磁铁磁性强弱的装置，与电动机无关，与题意不符。
电动机通电后，内部的线圈在磁场中受力转动，因此电动机的原理是磁场对电流的作用。
故答案为：A；磁场对电流的作用。
【分析】电动机的工作原理是磁场对电流的作用。
23．【答案】B不带电，C带正电荷
【解析】【解答】解：由图可知，磁场的方向垂直纸面向里，当负电荷A运动时，负电荷A的受力方向向右，将向右发生偏转；C偏转的方向与A相反，所以C正电荷；B没有发生偏转，所以B不带电．所以，B不带电，C带正电荷．
故答案为：B不带电，C带正电荷。
【分析】带电粒子在磁场中运动时由于受力运动方向会改变。
24．【答案】通电导线在磁场中受到力的作用
【解析】【解答】由图可知，接通电路后，通电导线在磁场中受到力的作用，线圈转动起来．利用了通电导线在磁场中受到力的作用。
故答案为：通电导线在磁场中受到力的作用。
【分析】通电导体在磁场中受力而运动。
25．【答案】右；振动；电动机
【解析】【解答】当给线圈通电时，通电线圈就会在磁场中受到力的作用，力的方向跟电流的方向有关，所以当电流方向改变时，线圈的受力方向就变得相反，则线圈将向右运动；由于线圈中的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音，与扬声器原理相似的是电动机，电动机也是依据通电线圈在磁场中受力转动的原理制成的。
故答案为：右；振动；电动机.
【分析】电流在磁场中受力的方向和电流方向有关，声音是物体振动产生的.
26．【答案】解：当磁场方向不变时，改变电流的方向，导体的受力方向就会改变，图乙中ab边受力方向竖直向下，cd边受力方向竖直向上，此时线圈平面恰好处于平衡位置．

【解析】【分析】电动机的原理是通电线圈在磁场中受力转动，电动机线圈的转动方向与磁场方向和电流方向有关，因此要改变电动机的转动方向有两种方法：①可保持磁场方向不变，改变电流方向；②可保持电流方向不变，改变磁场方向．
27．【答案】（1）D
（2）电动机
（3）电流大小；电流方向
（4）增大磁体磁性（或将导线换成轻质线圈）
（5）灵敏电流计
【解析】【解答】（1）为完成该观察活动且实验效果明显，放在蹄形磁体磁场中的直导线EF的质量尽可能小，因金属棒为实心且形状体积相同，根据m=ρV，因铝的密度最小，故应选择铝棒，即选D。
（2）发电机是根据通电导体在磁场中受力运动制成的。选择恰当直导线后，将滑动变阻器的滑片移动到适当位置，闭合开关，看到直导线EF向右运动，说明磁场对通电导体有力的作用，电动机就是根据该原理制成的。
（3）将滑动变阻器的滑片向右端移动，变阻器连入电路的电阻变小，由欧姆定律，电路的电路变大，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与电流大小有关；改变电流方向，导体向另一方向运动，说明导体的受力方向改变，这说明导体运动方向与电流方向有关。
（4）通电导体在磁场中受力大小与磁场的强弱与电流的大小有关。若要使直导线运动速度加快，除了增大电流，还可采取的方法：增大磁体磁性。
（5）闭合电路的一部分导体在磁场中做切割磁感线运动，导电中就会产生感应电流（较小）。故若想用上述器材研究电磁感应现象，闭合开关前，应将电路中的电源换成灵敏电流计，再闭合开关，让导线EF左右切割磁感线运动，较清楚的观察实验现象。

【分析】（1）探究磁场对通电导线的作用时，不能用磁性材料，且密度越小，质量越小，效果越明显；
（2）通电导体在磁场中受到力的作用，可以制成电动机；
（3）磁场对通电导体的作用力的方向，和磁场方向有关，和电流方向有关；力的大小和电流大小有关；
（4）增大电流或增大磁性，可以增大导体受到的力；
（5）探究电磁感应时，电路中有磁体、导线和灵敏电流计。
28．【答案】（1）电流/通电线圈；电流方向相反
（2）换向器；刚转过
（3）不能；不处于
【解析】【解答】（1） 电动机的工作原理是磁场对电流有力的作用；甲图中，线圈左右两边框ab、cd中电流方向相反，所以两边框ab、cd的受力方向相反；
（2）乙图中的线圈加装了换向器，所以可以持续转动；工作原理是该装置能在线圈刚转过平衡位置时，自动改变线圈中的电流方向；
（3）丙图中用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场，不能改变线圈中电流方向，所以闭合开关，线圈在磁场中不能沿某一方向持续转动；
线圈平面和磁场垂直的位置为平衡位置，所以图丙中不是平衡位置。
【分析】（1） 电动机的工作原理是磁场对电流有力的作用；力的方向与磁场方向和线圈中电流方向有关；
（2）电动机中的换向器工作原理：在线圈刚转过平衡位置时，自动改变线圈中的电流方向，让线圈沿某一方向持续转动；
（3）线圈平面和磁场垂直的位置为平衡位置。
29．【答案】答：扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成．当线圈中通过随声音变化的电流时，据通电导线在磁场中受力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，又将电信号转化成声信号，于是扬声器就发出了声音．
【解析】【分析】本题考查同学对扬声器的了解．扬声器的线圈中通过携带声音信息、时刻变化的电流，使得在一个瞬间和下一个瞬间产生不同方向的磁场，在永磁体的作用下线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音．
