小学3.简易电路优秀同步训练题

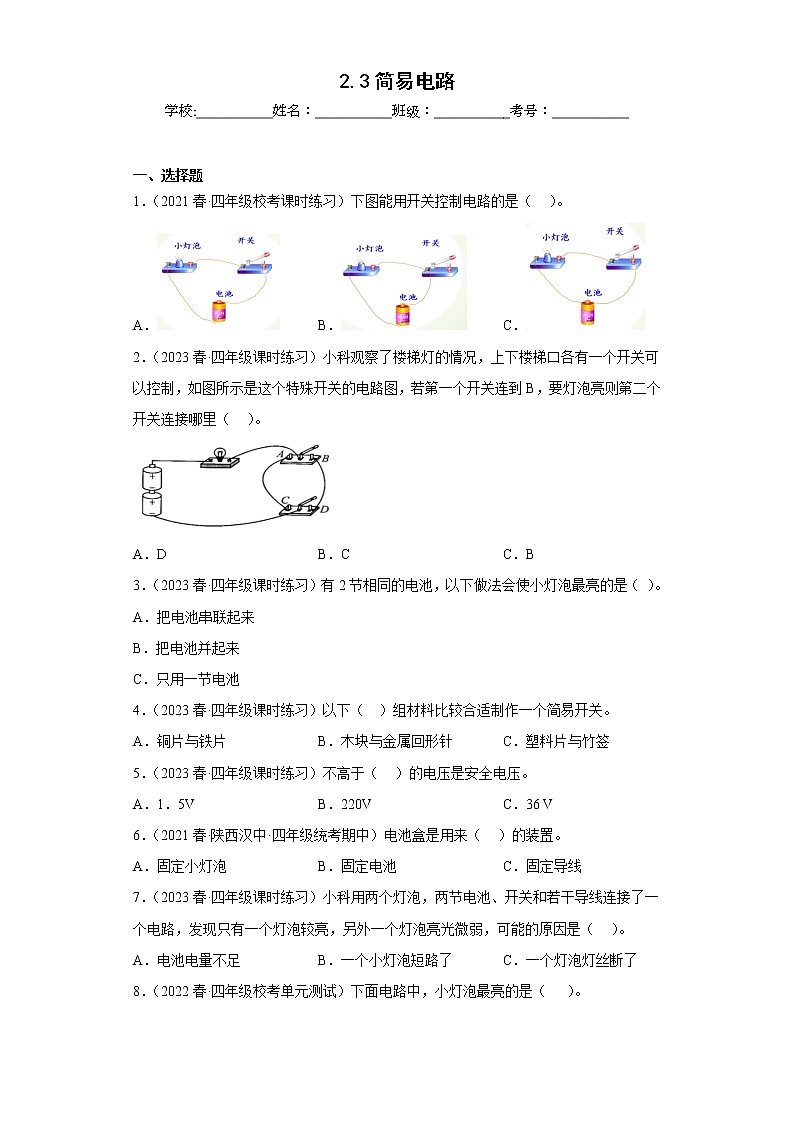

2.3简易电路

学校:___________姓名：___________班级：___________考号：___________

一、选择题

1．（2021春·四年级校考课时练习）下图能用开关控制电路的是（    ）。

A． B． C．

2．（2023春·四年级课时练习）小科观察了楼梯灯的情况，上下楼梯口各有一个开关可以控制，如图所示是这个特殊开关的电路图，若第一个开关连到B，要灯泡亮则第二个开关连接哪里（    ）。

A．D B．C C．B

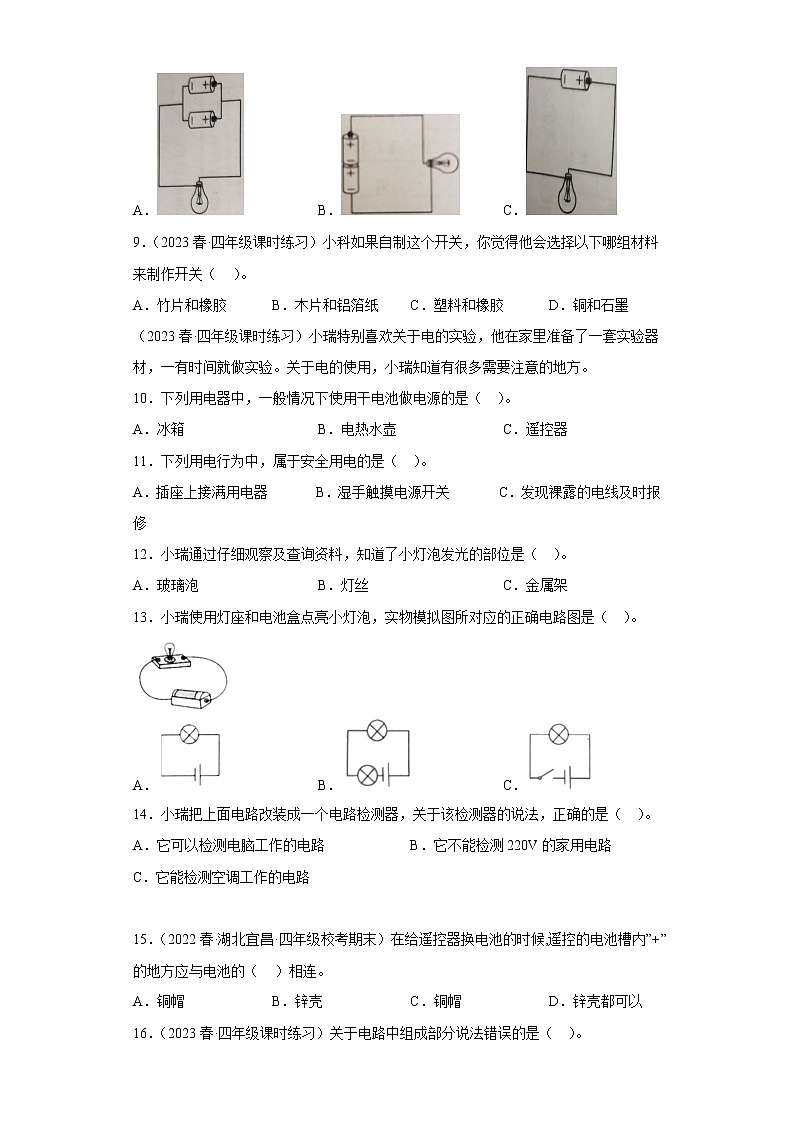

3．（2023春·四年级课时练习）有2节相同的电池，以下做法会使小灯泡最亮的是（  ）。

A．把电池串联起来

B．把电池并起来

C．只用一节电池

4．（2023春·四年级课时练习）以下（    ）组材料比较合适制作一个简易开关。

A．铜片与铁片 B．木块与金属回形针 C．塑料片与竹签

5．（2023春·四年级课时练习）不高于（    ）的电压是安全电压。

A．1．5V B．220V C．36 V

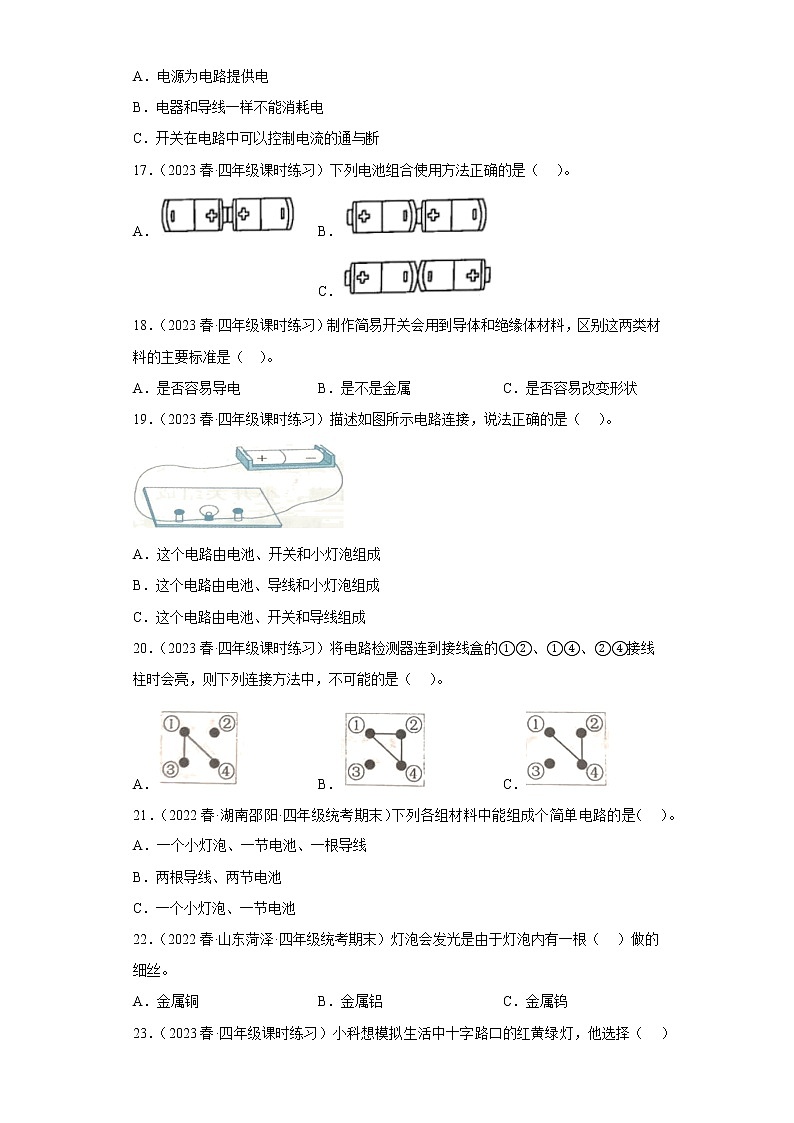

6．（2021春·陕西汉中·四年级统考期中）电池盒是用来（    ）的装置。

A．固定小灯泡 B．固定电池 C．固定导线

7．（2023春·四年级课时练习）小科用两个灯泡，两节电池、开关和若干导线连接了一个电路，发现只有一个灯泡较亮，另外一个灯泡亮光微弱，可能的原因是（    ）。

A．电池电量不足 B．一个小灯泡短路了 C．一个灯泡灯丝断了

8．（2022春·四年级校考单元测试）下面电路中，小灯泡最亮的是（     ）。

A． B． C．

9．（2023春·四年级课时练习）小科如果自制这个开关，你觉得他会选择以下哪组材料来制作开关（    ）。

A．竹片和橡胶 B．木片和铝箔纸 C．塑料和橡胶 D．铜和石墨

（2023春·四年级课时练习）小瑞特别喜欢关于电的实验，他在家里准备了一套实验器材，一有时间就做实验。关于电的使用，小瑞知道有很多需要注意的地方。

10．下列用电器中，一般情况下使用干电池做电源的是（    ）。

A．冰箱 B．电热水壶 C．遥控器

11．下列用电行为中，属于安全用电的是（    ）。

A．插座上接满用电器 B．湿手触摸电源开关 C．发现裸露的电线及时报修

12．小瑞通过仔细观察及查询资料，知道了小灯泡发光的部位是（    ）。

A．玻璃泡 B．灯丝 C．金属架

13．小瑞使用灯座和电池盒点亮小灯泡，实物模拟图所对应的正确电路图是（    ）。

A． B． C．

14．小瑞把上面电路改装成一个电路检测器，关于该检测器的说法，正确的是（    ）。

A．它可以检测电脑工作的电路 B．它不能检测220V的家用电路

C．它能检测空调工作的电路

15．（2022春·湖北宜昌·四年级校考期末）在给遥控器换电池的时候,遥控的电池槽内”+”的地方应与电池的（    ）相连。

A．铜帽 B．锌壳 C．铜帽 D．锌壳都可以

16．（2023春·四年级课时练习）关于电路中组成部分说法错误的是（    ）。

A．电源为电路提供电

B．电器和导线一样不能消耗电

C．开关在电路中可以控制电流的通与断

17．（2023春·四年级课时练习）下列电池组合使用方法正确的是（    ）。

A． B． C．

18．（2023春·四年级课时练习）制作简易开关会用到导体和绝缘体材料，区别这两类材料的主要标准是（    ）。

A．是否容易导电 B．是不是金属 C．是否容易改变形状

19．（2023春·四年级课时练习）描述如图所示电路连接，说法正确的是（    ）。

A．这个电路由电池、开关和小灯泡组成

B．这个电路由电池、导线和小灯泡组成

C．这个电路由电池、开关和导线组成

20．（2023春·四年级课时练习）将电路检测器连到接线盒的①②、①④、②④接线柱时会亮，则下列连接方法中，不可能的是（    ）。

A． B． C．

21．（2022春·湖南邵阳·四年级统考期末）下列各组材料中能组成个简单电路的是（    ）。

A．一个小灯泡、一节电池、一根导线

B．两根导线、两节电池

C．一个小灯泡、一节电池

22．（2022春·山东菏泽·四年级统考期末）灯泡会发光是由于灯泡内有一根（    ）做的细丝。

A．金属铜 B．金属铝 C．金属钨

23．（2023春·四年级课时练习）小科想模拟生活中十字路口的红黄绿灯，他选择（    ）开关最符合真实的情境。

A． B． C．

24．（2023春·四年级课时练习）关于简单电路的说法，错误的是（    ）。

A．电路中装入开关，可以灵活控制电流的通和断

B．只有电流流经小灯泡的灯丝才能点亮小灯泡

C．简单电路不需要导线

二、填空题

25．（2022春·山东滨州·四年级统考期末）开关可以用来________或断开电路，控制电路中电器元件的工作状态。开关有的地方需要用________来做，而有的地方必须用________来做。

26．（2022春·浙江金华·四年级校考期末）在“点亮小灯泡”的活动中，我们连接了一个简单电路，使小灯泡亮起来。这个简单电路由电池、小灯泡、________三部分组成，只有当________通过灯丝的时候，小灯泡才能发光。为了控制电路的接通与断开，通常要在电路中连接一个________，这样一个较完整的电路就形成了。

27．（2023春·四年级课时练习）电流从电池的(      )极经(      )流出，通过小灯泡，回到电池的(      )极，形成一个完整的(      )，小灯泡就会发光。

28．（2023春·四年级课时练习）我们用一段__________和一节__________把小灯泡点亮的活动中，必须让电路中的电流形成一个完整的回路，小灯泡才会亮起来。

29．（2022春·陕西咸阳·四年级统考期末）电路检测器由电池、小灯泡和___________构成。

30．（2023春·四年级课时练习）电流从电池的正极经过导线和用电器返回到电池的负极，就组成了一个完整的_______。

31．（2022春·陕西渭南·四年级统考期末）在给钟表换电池时，电池槽内标有“＋”的地方应与电池的________（填“正极”或“负极”）相连。

32．（2022春·四川绵阳·四年级校考阶段练习）干电池的金属铜帽端是____________，另一端锌壳是_________（选填“正极”或“负极”）。

33．（2022春·四年级课时练习）____是电路中控制电流通断的元件，它的制作材料一般都有____和____。

34．（2022春·陕西商洛·四年级统考期末）小灯泡结构中，起保护作用的是______，能发光的是______。

三、判断题

35．（2023春·四年级课时练习）不可能用1个开关同时控制两个灯泡的亮和灭。(      )

36．（2023春·四年级课时练习）一个简单电路包括电源（电池）、导线、用电器（如灯泡）3个部分。(      )

37．（2022春·浙江杭州·四年级校联考期中）组装一个最简单电路，只要有电源、用电器（灯泡）、电线就可以了。(      )

38．（2022春·浙江杭州·四年级统考期末）在一个完整的电路中，灯泡中的灯丝没有电流通过，则灯泡不亮。(      )

39．（2023春·四年级课时练习）一个简单电路需要一个能持续提供电能的装置—电池。(      )

40．（2022春·浙江杭州·四年级校联考期中）电路是由电源、用电器、导线等连接而成的电流通路。(      )

41．（2023春·四年级课时练习）点亮小灯泡活动中，导线需要接到小灯泡的连接点上。(      )

42．（2022春·浙江金华·四年级统考期末）干电池上有铜帽的一端是负极。(      )

43．（2023春·四年级课时练习）电路发生短路时，容易损坏电池。(      )

44．（2022春·全国·四年级校考阶段练习）简易电路包括电池、开关、小灯泡和导线。(      )

四、连线题

45．（2022春·湖南娄底·四年级统考期末）把电器元件与对应作用连接。

电池                持续供电

导线                连通或切断电源

开关                利用电来工作

用电器              连接各电器元件

五、实验题

（2021春·四年级单元测试）组装一个电路

实验材料：电池盒、小灯泡、灯座、导线、电池、开关

实验步骤：

46．为了发现电路更多的秘密，我们使用(    )把电池和小灯泡固定下来，再进行观察。

47．在电池盒的两端各连接一根(      )，把电池安装在(      )里。用连接电池盒的两根导线的另一端接触小灯泡，确定能使小灯泡亮起来。

48．把小灯泡安装在(      )上，再用(      )把它和电池连接起来，使小灯泡亮起来。

49．在电路中安装(      )，观察开关如何控制电路的(      )。

50．画电路连接图。

（2022春·浙江杭州·四年级校联考期中）探究题

51．小明按照下装了电路（开关不闭合），发现小灯泡不亮，是因为电路（    ）。

A．断路 B．短路 C．通路

52．小刚过来检查了电路，告诉他只要改动其中一根导线，闭合开关，就能使灯泡亮起来。请在图上连接错误的导线上打“×”，并在图上画出正确的导线接法。

53．小明正确连接后，闭合开关，发现灯泡还是不亮。请写出可能的故障原因。

①_______________；②_____________。

54．排除故障后，他们又增加了一个小灯泡，连接成了一个新的简单电路（如图），请你判断这是一个（    ）电路。

A．串联 B．并联 C．既不是串联也不是并联

55．接上题，此时开关闭合，电路中（    ）。

A．甲灯泡亮 B．乙灯泡亮 C．甲、乙灯泡一起亮

六、综合题

（2023春·四年级课时练习）把1节电池、1个小灯座、若干根导线、1个小灯泡连接起来，灯泡亮起来后

56．画出简单的电路图。

57．仔细观察下图中的三种电路连接方法。

上图中电池上的符号“＋”表示（    ）。

A．正极 B．负极 C．北极

58．上图中属于短路的是（    ）。

A．① B．② C．③

59．上图中能点亮小灯泡的是（    ）。

A．① B．② C．③

60．小灯泡发光的部位是（    ）。

A．玻璃泡 B．金属架 C．灯丝

61．（2022春·广东深圳·四年级统考期末）如图是手电筒电路图和手电筒的结构示意图，据图完成下列问题：

（1）手电筒不会亮了，请你根据学过的知识，写出灯不会亮可能的原因（至少写出二种原因）。

（2）图中的电路图没有画完整，请你补画完整。

62．（2022春·重庆黔江·四年级统考期末）在下图中用线画出正确的电路连接。要求：图中所有元件均要连接，能同时点亮两只小灯泡。用箭头的方式，在连接线上标出这个电路中的电流流动方向。

参考答案：

1．A

2．A

3．A

4．B

5．C

6．B

7．A

8．B

9．B

10．C    11．C    12．B    13．A    14．B

15．A

16．B

17．B

18．A

19．B

20．A

21．A

22．C

23．A

24．C

25．     接通     导体     绝缘体

26．     导线     电流     开关

27．     正     导线     负     环路

28．     导线     电池

29．导线

30．电路

31．正极

32．     正极     负极

33．     开关     导体     绝缘体

34．     玻璃泡     灯丝

35．×

36．×

37．√

38．√

39．√

40．√

41．√

42．×

43．√

44．√

45．

46．电池盒和灯座    47．     导线     电池盒    48．     灯座     导线    49．     开关     通与断    50．

51．A    52．    53．     电池没电了     小灯泡灯丝断    54．B    55．C

56．    57．A    58．C    59．B    60．C

61．（1）电池没电了；小灯泡坏了；

（2）

62．
