小学科学教科版 (2017)四年级下册5.里面是怎样连接的精品课时练习

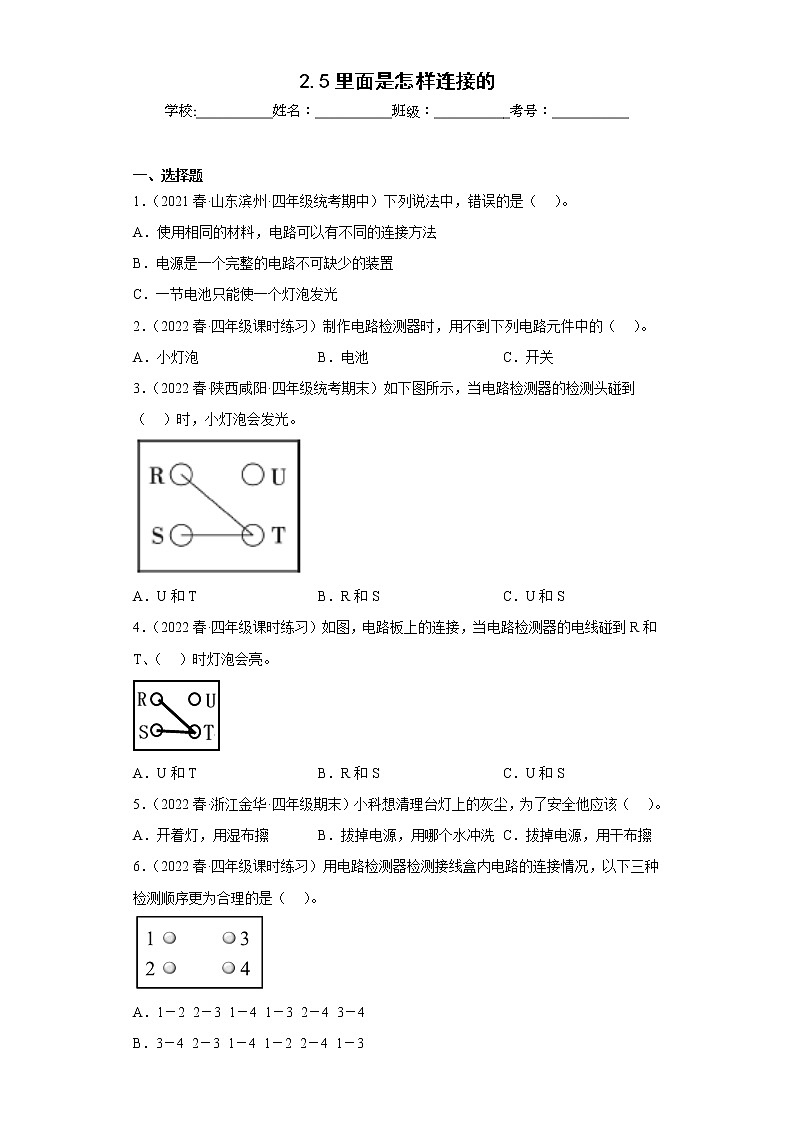

2.5里面是怎样连接的

学校:___________姓名：___________班级：___________考号：___________

一、选择题

1．（2021春·山东滨州·四年级统考期中）下列说法中，错误的是（    ）。

A．使用相同的材料，电路可以有不同的连接方法

B．电源是一个完整的电路不可缺少的装置

C．一节电池只能使一个灯泡发光

2．（2022春·四年级课时练习）制作电路检测器时，用不到下列电路元件中的（    ）。

A．小灯泡 B．电池 C．开关

3．（2022春·陕西咸阳·四年级统考期末）如下图所示，当电路检测器的检测头碰到（    ）时，小灯泡会发光。

A．U和T B．R和S C．U和S

4．（2022春·四年级课时练习）如图，电路板上的连接，当电路检测器的电线碰到R和T、（    ）时灯泡会亮。

A．U和T B．R和S C．U和S

5．（2022春·浙江金华·四年级期末）小科想清理台灯上的灰尘，为了安全他应该（    ）。

A．开着灯，用湿布擦 B．拔掉电源，用哪个水冲洗 C．拔掉电源，用干布擦

6．（2022春·四年级课时练习）用电路检测器检测接线盒内电路的连接情况，以下三种检测顺序更为合理的是（    ）。

A．1－2  2－3  1－4  1－3  2－4  3－4

B．3－4  2－3  1－4  1－2  2－4  1－3

C．1－2  1－3  1－4  2－3  2－4  3－4

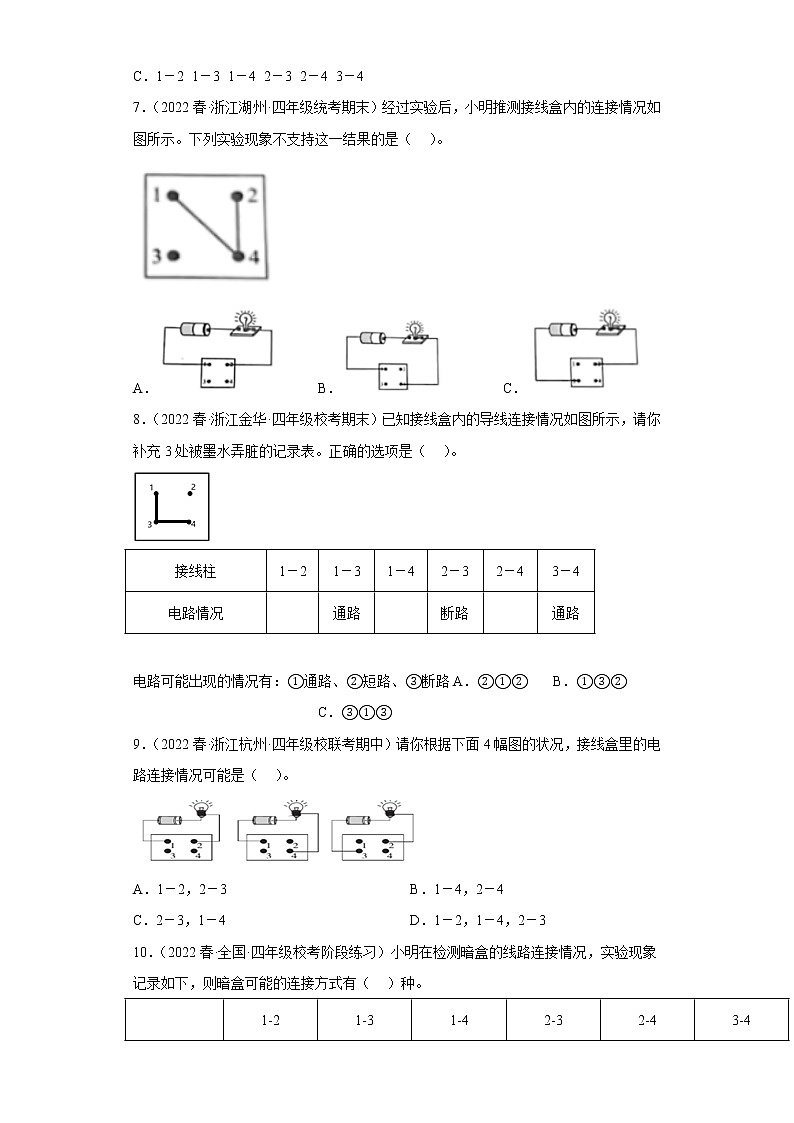

7．（2022春·浙江湖州·四年级统考期末）经过实验后，小明推测接线盒内的连接情况如图所示。下列实验现象不支持这一结果的是（    ）。

A． B． C．

8．（2022春·浙江金华·四年级校考期末）已知接线盒内的导线连接情况如图所示，请你补充3处被墨水弄脏的记录表。正确的选项是（    ）。

电路可能出现的情况有：①通路、②短路、③断路A．②①② B．①③② C．③①③

9．（2022春·浙江杭州·四年级校联考期中）请你根据下面4幅图的状况，接线盒里的电路连接情况可能是（    ）。

A．1－2，2－3 B．1－4，2－4

C．2－3，1－4 D．1－2，1－4，2－3

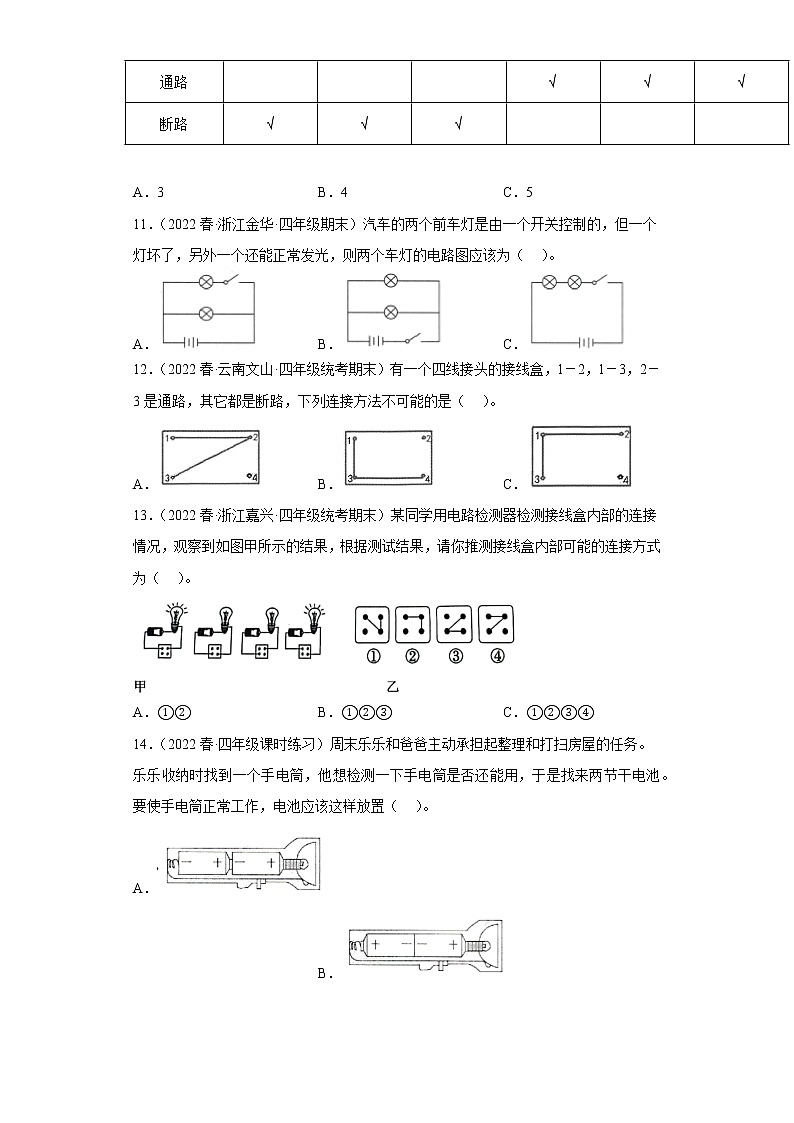

10．（2022春·全国·四年级校考阶段练习）小明在检测暗盒的线路连接情况，实验现象记录如下，则暗盒可能的连接方式有（    ）种。

A．3 B．4 C．5

11．（2022春·浙江金华·四年级期末）汽车的两个前车灯是由一个开关控制的，但一个灯坏了，另外一个还能正常发光，则两个车灯的电路图应该为（    ）。

A． B． C．

12．（2022春·云南文山·四年级统考期末）有一个四线接头的接线盒，1－2，1－3，2－3是通路，其它都是断路，下列连接方法不可能的是（    ）。

A． B． C．

13．（2022春·浙江嘉兴·四年级统考期末）某同学用电路检测器检测接线盒内部的连接情况，观察到如图甲所示的结果，根据测试结果，请你推测接线盒内部可能的连接方式为（    ）。

A．①② B．①②③ C．①②③④

14．（2022春·四年级课时练习）周末乐乐和爸爸主动承担起整理和打扫房屋的任务。

乐乐收纳时找到一个手电筒，他想检测一下手电筒是否还能用，于是找来两节干电池。要使手电筒正常工作，电池应该这样放置（    ）。

A． B． C．

15．（2022春·陕西渭南·四年级统考期末）利用电路检测器检测电路暗箱的连接情况时，当检测1－3、1－4时，小灯泡都会亮，则（    ）。

A．2、3肯定是通路 B．2、4肯定是断路 C．3、4肯定是通路

16．（2022春·浙江杭州·四年级期末）如果用电路检测器检测接线盒（4个接线柱）中任意两个接线柱，小灯泡都发光，那么接线盒中最少有（    ）根导线。

A．2 B．3 C．4

17．（2023春·四年级课时练习）收拾爷爷房间时，正在播放节目的电视机突然关机了，小科以为停电了。结果发现家中的电饭锅、电冰箱都在正常运转。这些家用电器之间的连接方式是（    ）。

A．都是串联的 B．都是并联的 C．有串联的也有并联的

18．（2023春·四年级课时练习）用电路检测器检测接线盒，检测1、3，小灯泡会亮：检测1、4，小灯泡也会亮。下列说法正确的是（    ）。

A．2、4肯定是通路 B．3、4肯定是通路 C．2、3肯定是通路

19．（2022春·四年级课时练习）下列图表示电荷的相互作用，你认为错误的是（    ）。

A． B． C．

20．（2022春·江苏宿迁·四年级校考期中）电路检测器还可以检测接线盒，用一个电路检测器检测接线盒内部的连接情况，发现如下结果：

由图可知，接线盒中的电路连接情况是（    ）。

A． B．

C．

二、填空题

21．（2023春·四年级课时练习）如图所示，是摩托车使用的一款电瓶，它其实是由多个电压为2V的蓄电池通过一定的方式组合而成的。由图中提供的信息可知，这种电瓶可以向外提供的电压为_____V，它是由_____个2V的蓄电池通过____联的方式组合成的。

22．（2022春·四年级校联考期中）小明做了一个电路检测器，逐一检测电器元件，请将检测步骤进行排序。

(     )把电路检测器的两个检测头相互接触，进行自检

(     )从故障电路中取出电池。

(     )重复检测，并记录检测结果

(     )用两个检测头接触电器元件两端，看检测器灯泡是否发亮。

23．（2022春·山东滨州·四年级统考期中）便携式干电池电源有两极，铜帽的一端是______，锌壳的一端是______。

24．（2021春·四年级课时练习）在对电路暗盒进行检测时，如果灯泡亮了，说明电路是(      )；如果灯泡不亮，说明电路是(      )，如果灯泡变亮，说明(      )；如果灯泡变暗，说明(      )。

25．（2023春·四年级课时练习）为了了解接线盒中的电路连接情况，我们可以通过_______________进行检测。

26．（2022春·甘肃白银·四年级统考期末）为了不损坏电池，在使用电池时应注意防止电池(        )。

27．（2022春·四年级课时练习）用电路检测器检测接线柱之间是否是通路，通常要检测________次。

28．（2022春·重庆黔江·四年级统考期末）如图，用电路检测器测试接线柱的通电情况：1—3(      )通电；1—4(      )通电。

A．能           B．不能       C．不能判断

29．（2022春·四年级课时练习）在老师的指导下，小林用带灯座的电路元件连接好了如图的简单电路，但是发现开关闭合后小灯泡不亮，为了找出小灯泡不亮的原因，小林决定做一个_______来检测该电路。

30．（2022春·四年级课时练习）检测接线盒前，先将电路检测器的_________接触一下，以检测它能否正常工作。

三、判断题

31．（2023春·四年级课时练习）“黑匣子”中的电路连接情况，我们可以通过电路检测器进行检测。(      )

32．（2022春·四年级课时练习）家用照明电源如果使用不当，容易发生危险。(      )

33．（2022春·四年级课时练习）为了节约时间，用电路检测器检测接线盒中的连接情况时，每组接线柱检测1次。(        )

34．（2023春·四年级课时练习）接线盒中两个接线柱之间要实现通路必须要有导线连接。(      )

35．（2022春·四年级单元测试）日常生活中手电筒的两节电池往往是并联连接的。(      )

36．（2022春·四年级课时练习）如果用电线连接灯泡后灯泡亮了，我们就可以判断电线是连着的。 (      )

37．（2022春·四年级课时练习）用电路检测器检测某个物体是否导电时，一般不必多次检测。(      )

38．（2023春·四年级课时练习）在一个真正的电路中，各个部件都是以不同的方式连接的。(      )

39．（2023春·四年级课时练习）用电路检测器检测接线盒中的连接情况时，每组接线柱至少需要检测2次。(      )

40．（2022春·四年级课时练习）为了易于观察，暗盒外面的检测点不要太多。 (      )

四、实验题

（2021春·江苏徐州·四年级统考期末）做一回小小工程师。

41．观察实验装置图，分析实验现象。

要让灯泡①、②、③同时亮，开关应拨到______________位置。

要让灯泡①、②、③都不亮，开关应拨到______________位置。

要让灯泡①亮，灯泡②、③不亮，开关应拨到______________位置。

要让灯泡①、②亮，灯泡③不亮，开关应拨到______________位置。

42．请用一节电池、两个开关、两个小灯泡、若干根导线设计一个家庭照明电路。

①要求：房间需要安装两盏电灯，并且由两个开关控制。请画一画设计图。

②如果将一个开关变成总开关，另一个开关可以控制一个灯的亮灭，该如何连接呢？请画一画设计图。

43．（2021春·云南迪庆·四年级统考期末）实验操作。

现有两个小灯泡（），一个开关（），一节电池（），若干节导线（     ）。

根据以上给的材料，完成以下问题。

（1）一般电路有哪两种连接方式？

（2）用以上元件，结合你所学的知识画出两个电路图（开关同时控制两盏小灯泡的亮灭）。

图一：

图二：

五、综合题

44．（2022春·四年级课时练习）做一回小小工程师。

观察实验装置图，分析实验现象。

要让灯泡①、②、③同时亮，开关应拨到______________位置。

要让灯泡①、②、③都不亮，开关应拨到______________位置。

要让灯泡①亮，灯泡②、③不亮，开关应拨到______________位置。

要让灯泡①、②亮，灯泡③不亮，开关应拨到______________位置。

45．（2022春·四年级校考单元测试）一个有四个接线柱的接线盒，用电路检测仪检测出各接线柱之间的通路断路情况为：

根据记录推测盒子里面的连接情况，并画出来（至少画出两种）：

（2022春·吉林白山·四年级统考期中）有三种连接小灯泡的方式，如图所示，根据题意选择正确答案填到括号内。

46．能点亮小灯泡的连接方法是（   ）。

A．图1 B．图2 C．图3

47．连接后，用手触摸电池，发现电池发热的是（   ）。

A．图1 B．图2 C．图3

48．比较这三种连接方法，能点亮小灯泡的电路需要（   ）。

A．将小灯泡的两个连接点和电池正负极一一相连

B．只要用导线将小灯泡的两个连接点连起来

C．将电池的正负极和小灯泡的一个连接点连起来

参考答案：

1．C

2．C

3．B

4．B

5．C

6．C

7．C

8．C

9．D

10．B

11．B

12．B

13．A

14．A

15．C

16．B

17．B

18．B

19．C

20．B

21．     12     6     串

22．     2     1     4     3

23．     正极     负极

24．     接通的     断开的     可能增加了电池     可能增加了其他用电器

25．电路检测器

26．短路

27．三

28．     A     B

29．电路检测器

30．两个检测头

31．√

32．√

33．×

34．√

35．×

36．√

37．×

38．√

39．√

40．√

41．     d     a     b     c    42．

43．（1）答：一般电路有串联和并联两种连接方式。

（2） 图一：

图二：

44．     d     a     b     c

45．

46．B    47．C    48．A
