河北省保定市雄县第一初级实验中学2022-2023学年九年级上学期期末考试物理试题(含答案)

这是一份河北省保定市雄县第一初级实验中学2022-2023学年九年级上学期期末考试物理试题(含答案)，共38页。试卷主要包含了选择题，填空题，作图实验探究题，计算应用题等内容，欢迎下载使用。

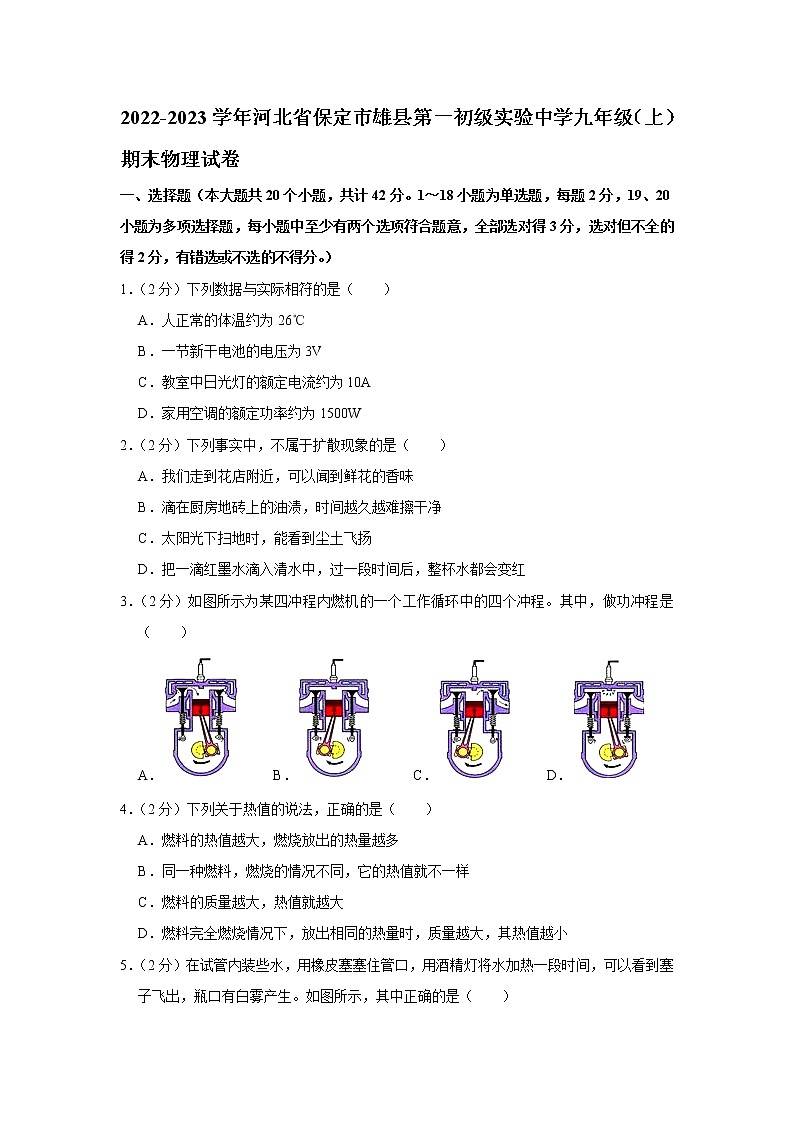

2022-2023学年河北省保定市雄县第一初级实验中学九年级（上）期末物理试卷
一、选择题（本大题共20个小题，共计42分。1～18小题为单选题，每题2分，19、20小题为多项选择题，每小题中至少有两个选项符合题意，全部选对得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（2分）下列数据与实际相符的是（　　）
A．人正常的体温约为26℃
B．一节新干电池的电压为3V
C．教室中日光灯的额定电流约为10A
D．家用空调的额定功率约为1500W
2．（2分）下列事实中，不属于扩散现象的是（　　）
A．我们走到花店附近，可以闻到鲜花的香味
B．滴在厨房地砖上的油渍，时间越久越难擦干净
C．太阳光下扫地时，能看到尘土飞扬
D．把一滴红墨水滴入清水中，过一段时间后，整杯水都会变红
3．（2分）如图所示为某四冲程内燃机的一个工作循环中的四个冲程。其中，做功冲程是（　　）
A． B． C． D．
4．（2分）下列关于热值的说法，正确的是（　　）
A．燃料的热值越大，燃烧放出的热量越多
B．同一种燃料，燃烧的情况不同，它的热值就不一样
C．燃料的质量越大，热值就越大
D．燃料完全燃烧情况下，放出相同的热量时，质量越大，其热值越小

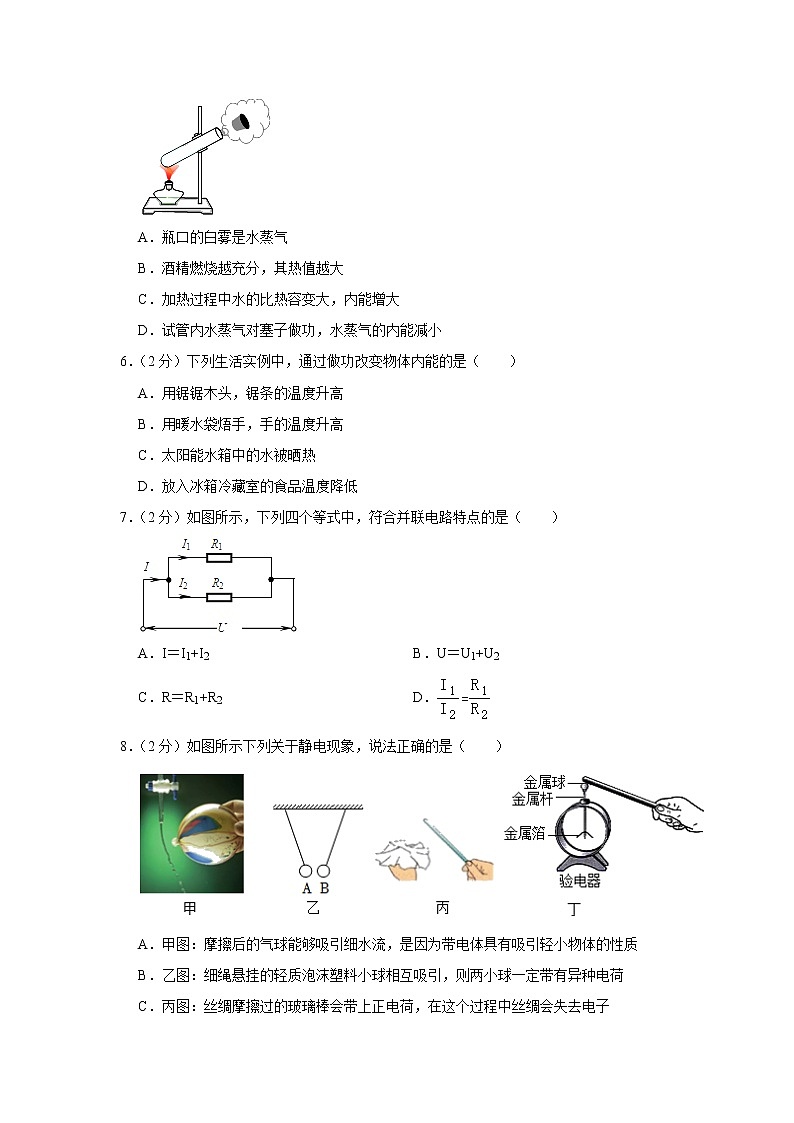

5．（2分）在试管内装些水，用橡皮塞塞住管口，用酒精灯将水加热一段时间，可以看到塞子飞出，瓶口有白雾产生。如图所示，其中正确的是（　　）

A．瓶口的白雾是水蒸气
B．酒精燃烧越充分，其热值越大
C．加热过程中水的比热容变大，内能增大
D．试管内水蒸气对塞子做功，水蒸气的内能减小
6．（2分）下列生活实例中，通过做功改变物体内能的是（　　）
A．用锯锯木头，锯条的温度升高
B．用暖水袋焐手，手的温度升高
C．太阳能水箱中的水被晒热
D．放入冰箱冷藏室的食品温度降低
7．（2分）如图所示，下列四个等式中，符合并联电路特点的是（　　）

A．I＝I1+I2 B．U＝U1+U2
C．R＝R1+R2 D．
8．（2分）如图所示下列关于静电现象，说法正确的是（　　）

A．甲图：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
B．乙图：细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
C．丙图：丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中丝绸会失去电子
D．丁图：验电器是利用了异种电荷相互吸引的原理制成的

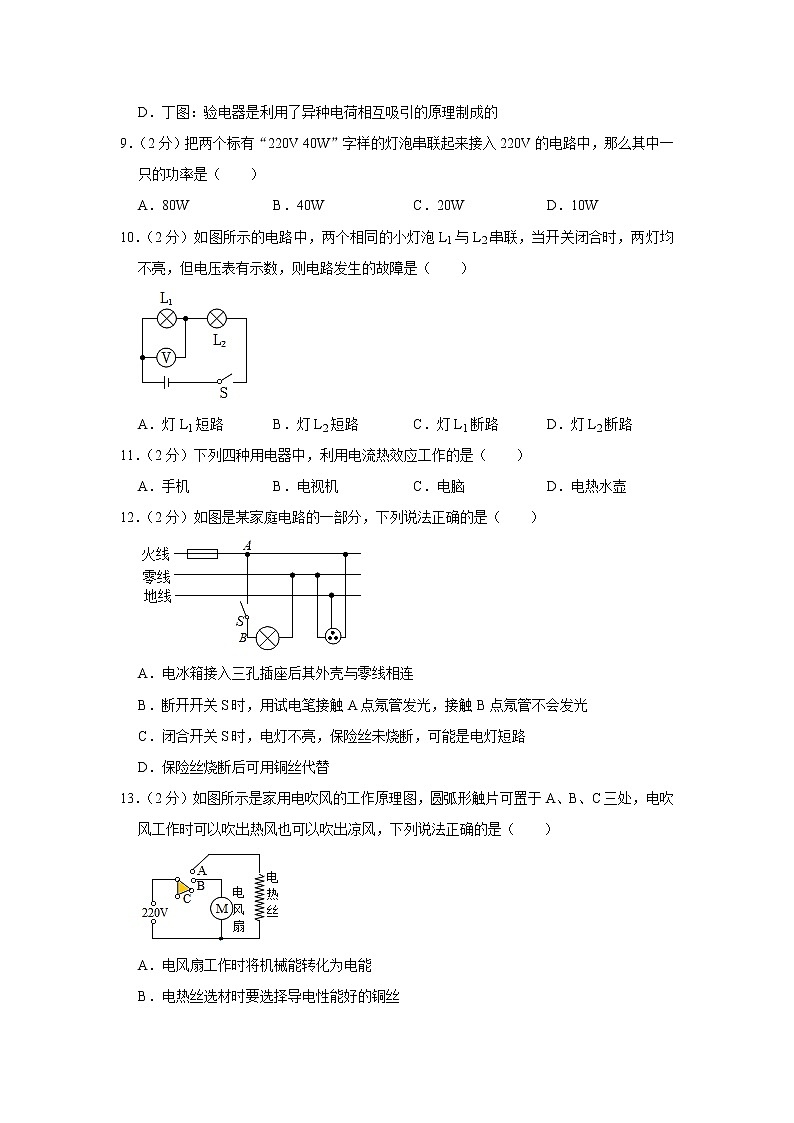

9．（2分）把两个标有“220V 40W”字样的灯泡串联起来接入220V的电路中，那么其中一只的功率是（　　）
A．80W B．40W C．20W D．10W
10．（2分）如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，两灯均不亮，但电压表有示数，则电路发生的故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
11．（2分）下列四种用电器中，利用电流热效应工作的是（　　）
A．手机 B．电视机 C．电脑 D．电热水壶
12．（2分）如图是某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
13．（2分）如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（　　）

A．电风扇工作时将机械能转化为电能
B．电热丝选材时要选择导电性能好的铜丝
C．圆弧形触片置于A处时电风扇和电热丝串联
D．圆弧形触片置于B处时电吹风吹凉风
14．（2分）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）

A．0.5A 2A B．2A 0.5A C．0.5A 3A D．3A 0.5A
15．（2分）有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（　　）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
16．（2分）电路如图，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（电源电压保持不变）（　　）

A．电灯变暗 B．电压表V1的示数变大
C．电路总功率变大 D．电压表V2的示数不变
17．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有（　　）

A．AB段电阻大，电流小
B．BC段电阻大，电流大
C．AB段电阻大，电流与BC段相等
D．BC段电阻大，电流与AB段相等
18．（2分）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（　　）

A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，通过导体的电流与导体两端的电压成正比
D．R1与R2的阻值之比为2：1
（多选）19．（3分）关于温度、比热容、热量、内能，以下说法不正确的是（　　）
A．温度为100℃的物体，其具有内能一定大
B．一个物体内能增加了，它的一定温度升高
C．一个物体温度升高了，它一定吸收了热量
D．水结冰后，比热容会发生改变
（多选）20．（3分）如图所示电路，小灯泡正常发光时两端电压为2.5V，当滑动变阻器滑片滑到最右端时，闭合开关，电压表示数是1.5V，电流表示数为0.1A，当滑动变阻器滑片滑到最左端时，小灯泡正常发光，电流表示数为0.2A；则下列说法中正确的是（　　）

A．电源电压为2.5V
B．小灯泡正常发光时的电阻为15Ω
C．该滑动变阻器的最大阻值为10Ω
D．滑片在从右向左滑动过程中，灯泡亮度变暗
二、填空题（第25、28题每空2分，其它题每空1分，共23分）
21．（2分）某市市民习惯早上喝汤。走进汤馆，便能闻到浓浓的香味，这是 　 　现象，在煮汤的过程中，是通过 　 　（选填“做功”或“热传递”）的方式改变汤的内能。
22．（2分）两节干电池串联的电压为 　 　V，家庭电路中，电冰箱与电视机是 　 　的（选填“串联”或“并联”）。
23．（2分）人体就像一部复杂的机器，包含许多物理知识。
人体是　 　体（导/半导/绝缘），人体的安全电压　 　V；
24．（2分）当导体的电阻为30欧，通过导体的电流为0.4安时，导体两端的电压为 　 　伏，如果该导体两端的电压减小为0伏时，导体的电阻为 　 　欧。
25．（6分）小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过 　 　W，当家里只有电磁炉工作时，电能表在，1min内转了75转，则电磁炉在1min内消耗的电能为 　 　，电磁炉的功率为 　 　W。

26．（2分）如图1是练习使用测电笔的两种情形，其中图 　 　所示方法是正确的；当笔尖插入如图2所示插座的右下孔时，氖管发光，说明此插孔连接的是 　 　（选填“火线”、“零线”或“地线”）。

27．（3分）如图所示的实验装置，两个相同的透明容器中，封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，　 　（填A或B）U形管内的液面高度差较大。实验装置中，两电阻丝是 　 　联的，本实验的结论是：　 　。

28．（4分）小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”、“高温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1＝48.4Ω，R2＝96.8Ω，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为 　 　挡位，该挡位通电1min，电流产生的热量为 　 　J。

三、作图实验探究题（29题4分，30题6分，31题4分，32题11分，共25分）
29．（4分）用笔画线代替导线将下列元件连入电路。

30．（6分）在研究“不同物质的吸热情况”实验时，使用如图1所示的相同的装置，分别对质量和初温都相同的未知液体甲和乙物质水，同时进行加热。

（1）在组装实验装置时，你认为图中横杆、温度计、铁圈、酒精灯四个器件的安装顺序应是 　 　（选填“由下而上”或“由上而下”），装置中使用石棉网的作用是 　 　。
（2）该实验中物质吸收热量的多少是通过 　 　来反映的。
（3）小组同学根据记录数据，作出了两液体的温度随时间变化的图象，如图2所示，分析图象可知：质量相同的水和液体甲，吸收相同的热量时，水升高的温度比液体甲升高的温度 　 　（填“多”或“少”），由此比较、分析可知：液体甲的吸热能力较 　 　（填“强”或“弱”）。
（4）通过分析数据，可知液体甲的比热容大小为 　 　J/（kg•℃）。[c水＝4.2×103J/（kg•℃）]
31．（4分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）小明在实验前发现电流表的指针如图乙所示，接下来的操作是：　 　。在连接电路时发现，刚接好最后一根导线，电流表的指针立即发生了偏转，由此可知，他在连接电路时操作不当之处是 　 　.
（2）他先将电流表接A处，电流表的示数如图丙所示，则电流表的示数为　 　。
（3）另一个小组实验结束后记录A、B、C各点的电流值如表所示：
A点电流
IA/A
B点电流
IB/A
C点电流
IC/A
0.26
0.26
0.52
根据表中数据，得出以下两个结论：
①并联电路各支路电流相等；
②并联电路中干路电流等于各支路电流之和。
请你对上述实验的不足之处，写出评价意见：　 　。
32．（11分）如图所示，某同学计划利用甲图所示的器材测量小灯泡的电功率，已知小灯泡的额定电压是2.5V。

（1）实验中有一根导线连接错误，请在连接错误的导线上画“×”并用笔画线代替导线完成电路的正确连接；
（2）闭合开关前滑动变阻器的滑片位置应放在 　 　端（选填A/B）；
（3）闭合开关，移动变阻器的滑片，电流表有示数而电压表没有示数，故障的原因可能是小灯泡 　 　（选填“短路”或“断路”）。
（4）排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，此时应将变阻器的滑片向 　 　（选填“左”或“右”）动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙所示，则电流值为 　 　A，小灯泡的额定功率为 　 　W。小灯泡正常发光时的电阻是 　 　Ω。
（5）根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图像，如图丙所示，该图像不是直线的原因是 　 　。实验中小灯泡随着它两端电压的增大而逐渐变亮，是因为小灯泡的亮度是由它的 　 　决定的。
（6）若用定值电阻替换小灯泡，则可用来探究电流与 　 　的关系。
四、计算应用题。每题6分，共12分。解答时，要求写出必要的文字说明，公式和计算步骤，只写出最后结果不得分。
33．（6分）小聪做“观察水的沸腾”实验时，用2.5g的酒精将250g的水从60℃加热到100℃。[水的比热容是4.2×103J/（kg•℃），酒精的热值3.0×107J/kg]。
问：（1）水吸收的热量是多少J？
（2）酒精完全燃烧放出的热量是多少J？
（3）该酒精灯的效率？
34．（6分）如图所示的电路中，电源电压恒为6V。
（1）当开关S1闭合，S2，S3断开时，电流表示数为0.3A，求R的阻值；
（2）闭合开关S1，S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通电10s灯泡消耗的电能；
（3）只闭合开关S2，断开S1，S3，求小灯泡实际的电功率（假设小灯泡的电阻不变）。


2022-2023学年河北省保定市雄县第一初级实验中学九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本大题共20个小题，共计42分。1～18小题为单选题，每题2分，19、20小题为多项选择题，每小题中至少有两个选项符合题意，全部选对得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（2分）下列数据与实际相符的是（　　）
A．人正常的体温约为26℃
B．一节新干电池的电压为3V
C．教室中日光灯的额定电流约为10A
D．家用空调的额定功率约为1500W
【分析】新课程标准要求我们能根据日常经验或自然现象粗略估测一些物理量。例如：长度、质量、时间、温度、力、速度、电功率、电流、电压等。应答估测选择题的方法：利用生活中我们熟悉的一些数据作为根据，进行单位换算，有时要利用基本公式求未知物理量。
【解答】解：A、人正常的体温约为37℃，故A错误；
B、一节新干电池的电压为1.5V，故B错误；
C、教室中日光灯的额定电流约为0.2A，故C错误；
D、家用空调的额定功率约为1500W，故D正确。
故选：D。
【点评】本题考查了对温度、电压、电流、电功率的估测，注重理论与实际差异的应变能力的培养，体现新课程的基本理念。
2．（2分）下列事实中，不属于扩散现象的是（　　）
A．我们走到花店附近，可以闻到鲜花的香味
B．滴在厨房地砖上的油渍，时间越久越难擦干净
C．太阳光下扫地时，能看到尘土飞扬
D．把一滴红墨水滴入清水中，过一段时间后，整杯水都会变红
【分析】两个相互接触的物体彼此进入对方的现象叫扩散，扩散现象是分子运动的结果；分子比较小，是纳米尺度内的，我们用肉眼是看不到的；我们能够看到的不是分子，是固体的小颗粒。
【解答】解：A、我们走到花店附近，可以闻到鲜花的香味，是花香味分子扩散到空气中，属于扩散现象；
B、滴在厨房地砖上的油渍，时间久了，油渍分子扩散到地砖中，属于扩散现象；
C、太阳光下扫地时，能看到尘土飞扬，是物体的运动，属于机械运动，不是分子的运动，不属于扩散现象；
D、把一滴红墨水滴入清水中，过一段时间后，整杯水都会变红，是红墨水分子在清水中发生了扩散现象，属于扩散现象。
故选：C。
【点评】此题主要考查的是学生对扩散现象的了解和掌握。解答本题我们一定要区分开分子的运动和固体小颗粒的运动。
3．（2分）如图所示为某四冲程内燃机的一个工作循环中的四个冲程。其中，做功冲程是（　　）
A． B． C． D．
【分析】本题应抓住汽油机的一个工作循环由如图所示的四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程；根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是哪一个冲程。
【解答】解：A．进气门打开，排气门关闭，活塞向下运动，是吸气冲程，故A错误；
B．进气门关闭，排气门关闭，活塞向上运动，是压缩冲程，故B错误；
C．进气门关闭，排气门打开，活塞向上运动，是排气冲程，故C错误；
D．进气门关闭，排气门关闭，活塞向下运动，是做功冲程，故D正确。
故选：D。
【点评】此题考查了对内燃机四个冲程的判断，要结合气门和活塞运动情况进行判断。
4．（2分）下列关于热值的说法，正确的是（　　）
A．燃料的热值越大，燃烧放出的热量越多
B．同一种燃料，燃烧的情况不同，它的热值就不一样
C．燃料的质量越大，热值就越大
D．燃料完全燃烧情况下，放出相同的热量时，质量越大，其热值越小
【分析】1kg（或1m3）某种燃料完全燃烧放出的能量，叫做这种燃料的热值，q＝或q＝。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量（体积）、燃烧程度等均无关。
【解答】解：A、燃料的热值越大，只有在相同质量并且完全燃烧的情况下，放出的热量才越多，质量少、燃烧不完全放出的热量就少，故A错误；
BC、热值就是1kg某种燃料完全燃烧放出的热量，与燃料的质量大小、燃烧情况无关，故BC错误；
D、由q＝可知，燃料完全燃烧情况下，放出相同的热量时，质量越大，其热值越小，故D正确。
故选：D。
【点评】本题考查了对热值特性的理解，属于常见题目。
5．（2分）在试管内装些水，用橡皮塞塞住管口，用酒精灯将水加热一段时间，可以看到塞子飞出，瓶口有白雾产生。如图所示，其中正确的是（　　）

A．瓶口的白雾是水蒸气
B．酒精燃烧越充分，其热值越大
C．加热过程中水的比热容变大，内能增大
D．试管内水蒸气对塞子做功，水蒸气的内能减小
【分析】（1）瓶口的白雾是水蒸气液化而成的小水滴；
（2）燃料的热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关；
（3）比热容是物质本身的一种属性，与温度无关；
（4）物体对外做功，内能减少。
【解答】解：A、瓶口的白雾是水蒸气液化而成的小水滴，故A错误；
B、燃料的热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关，故B错误；
C、比热容是物质的一种特性，与温度无关，所以，加热过程中水的比热容不变，故C错误；
D、物体对外做功，内能减少，试管内水蒸气对塞子做功，水蒸气的内能减小，故D正确。
故选：D。
【点评】本题考查热值、比热容及做功的有关知识，难度不大。
6．（2分）下列生活实例中，通过做功改变物体内能的是（　　）
A．用锯锯木头，锯条的温度升高
B．用暖水袋焐手，手的温度升高
C．太阳能水箱中的水被晒热
D．放入冰箱冷藏室的食品温度降低
【分析】改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，热传递有传导、对流和辐射三种方式。
【解答】解：A、用锯锯木头，锯条会发热，是摩擦生热，属于做功改变物体的内能，故A符合题意。
B、用暖水袋焐手，手从热水处吸收热量，是通过热传递改变物体的内能，故B不符合题意。
C、太阳能水箱中的水被晒热，属于热传递改变物体的内能，故C不符合题意。
D、放入冰箱冷藏室的食品会放出热量，内能减小，属于热传递改变物体的内能，故D不符合题意。
故选：A。
【点评】做功和热传递在改变内能上是等效的，但热传递是内能的转移，而做功是内能与机械能的转化，两者的实质不一样。
7．（2分）如图所示，下列四个等式中，符合并联电路特点的是（　　）

A．I＝I1+I2 B．U＝U1+U2
C．R＝R1+R2 D．
【分析】并联电路特点：
电流规律：在并联电路中，干路上的电流等于各支路电流之和；
电压规律：在并联电路中，各支路两端的电压都相等且等于电源电压；
电阻规律：在并联电路中，总电阻的倒数等于各并联电阻倒数之和；
欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
【解答】解：A、在并联电路中，干路上的电流等于各支路电流之和，即I＝I1+I2，选项A符合并联电路的特点；
B、在并联电路中，各支路两端的电压都相等且等于电源电压，即U＝U1＝U2，选项B不符合并联电路的特点；
C、在并联电路中，总电阻的倒数等于各并联电阻倒数之和，即＝+，选项C不符合并联电路的特点；
D、在并联电路电压相等，由欧姆定律可知，＝＝，选项D不符合并联电路的特点。
故选：A。
【点评】本题考查了并联电路的电流规律、电压规律、电阻规律以及欧姆定律，一定要牢记并理解这些规律，它们是初中物理电学部分的基础知识。
8．（2分）如图所示下列关于静电现象，说法正确的是（　　）

A．甲图：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
B．乙图：细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
C．丙图：丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中丝绸会失去电子
D．丁图：验电器是利用了异种电荷相互吸引的原理制成的
【分析】电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；带电体可以吸引轻小物体；摩擦起电的实质是电子的转移。
【解答】解：A.摩擦后的气球带了电，能够吸引轻小物体，所以气球能够吸引细水流，故A正确；
B.用绝缘细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球可能带有异种电荷，也可能是一个带电，一个不带电，故B错误；
C.丝绸摩擦过的玻璃棒会带上正电荷，玻璃棒失去电子，丝绸得到电子而带上负电，故C错误；
D.验电器是利用同种电荷相互排斥原理制成的，故D错误。
故选：A。
【点评】本题考查了电荷间的相互作用和摩擦起电的实质，是一道基础题。
9．（2分）把两个标有“220V 40W”字样的灯泡串联起来接入220V的电路中，那么其中一只的功率是（　　）
A．80W B．40W C．20W D．10W
【分析】两个相同的灯泡串联接入电路，灯泡两端电压相等，根据串联电路特点及电功率公式分析答题。
【解答】解：由灯泡铭牌可知，灯泡额定电压是220V，额定功率是40W，
把两灯泡串联接入220V电路中，灯泡两端电压等于其额定电压的一半110V，
灯泡实际功率P实＝＝＝＝P额＝×40W＝10W。
故选：D。
【点评】本题考查了求灯泡实际功率，应用电功率公式即可正确解题。
10．（2分）如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，两灯均不亮，但电压表有示数，则电路发生的故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【分析】根据电路图可知，两灯串联，电压表测量灯泡L1两端的电压；根据灯泡的发光情况、电压表的示数分析电路故障的原因。
【解答】解：根据电路图可知，两灯串联，电压表测量灯泡L1两端的电压；
当开关闭合时，两灯均不亮，这说明电路出现了断路现象；电压表有示数，说明电压表与电源之间是接通的，所以故障是灯L1断路。
故选：C。
【点评】本题考查了串联电路故障的分析，属于基础题。
11．（2分）下列四种用电器中，利用电流热效应工作的是（　　）
A．手机 B．电视机 C．电脑 D．电热水壶
【分析】当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，根据各用电器的能量转化可做出判断。
【解答】解：
ABC、手机、电视机、电脑工作时主要将电能转化为声能和光能，不是利用电流的热效应工作的，故ABC不符合题意；
D、电热水壶工作时将电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选：D。
【点评】本题主要考查了电流的热效应、电能和其它形式能的相互转化，是一道基础题。
12．（2分）如图是某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
【分析】（1）电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故。
（2）测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触零线和地线时，氖管不会发光。
（3）灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小。
（4）保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作。
【解答】解：A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；
C、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；
D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故D错误。
故选：B。
【点评】知道并理解家庭电路的组成与正确连接方法，了解触电的原因，是解决该题的关键。
13．（2分）如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（　　）

A．电风扇工作时将机械能转化为电能
B．电热丝选材时要选择导电性能好的铜丝
C．圆弧形触片置于A处时电风扇和电热丝串联
D．圆弧形触片置于B处时电吹风吹凉风
【分析】（1）用电器工作的过程中，消耗了电能；
（2）电热丝是利用电流的热效应工作的；
（3）（4）根据电路图分析电路的连接方式。
【解答】解：
A、电风扇工作时将电能主要转化为机械能，故A错误；
B、根据焦耳定律可知，电流产生的热量与导体的电阻、通电时间、电流的大小有关；选择电热丝时，电热丝要有一定的电阻值，而铜丝的导电性较好，同种情况下的电阻很小，容易造成电路短路，故B错误；
C、圆弧形触片置于A处时，电流的路径有两条，电风扇和电热丝并联，故C错误；
D、圆弧形触片置于B处时，只有电动机接入电路，电吹风吹凉风，故D正确。
故选：D。
【点评】本题考查了电能的转化、电路的辨别、影响导体电阻大小的因素，属于基础题。
14．（2分）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）

A．0.5A 2A B．2A 0.5A C．0.5A 3A D．3A 0.5A
【分析】由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L1支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L2中的电流。
【解答】解：由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L1支路电流；
因为并联电路中干路电流等于各支路电流之和，所以电流表A2的示数大于电流表A1的示数，图中的两个电流表的指针在同一个位置，
所以，干路上的电流表A2的量程为0～3A，分度值为0.1A，其示数为2.5A，即干路电流为I＝2.5A，
L1支路上的电流表A1的量程为0～0.6A，分度值为0.02A，其示数为0.5A，即通过L1的电流为I1＝0.5A，
根据并联电路的电流特点可得，通过灯L2的电流：I2＝I﹣I1＝2.5A﹣0.5A＝2A，故A正确，BCD错误。
故选：A。
【点评】本题考查了并联电路的电流特点和电流表的读数，关键是确定两电流表的量程。
15．（2分）有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（　　）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
【分析】（1）灯泡正常发光时的功率和额定功率相等，根据P＝UI＝求出两灯泡正常发光时的电阻，然后比较两灯泡的电阻关系；
（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，实际功率和额定功率相等，据此得出L1、L2消耗功率之比；
（3）两灯串联接入220V的电路时，根据电阻的串联和欧姆定律求出电路中的电流，根据P＝UI＝I2R求出L1消耗的功率，根据P＝UI求出两灯泡消耗总功率。
【解答】解：（1）由P＝UI＝可得，两灯泡正常发光时的电阻分别为：
R1＝＝＝484Ω，R2＝＝＝1210Ω，
则R1＜R2，即L1的电阻较小，故A错误；
（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，
则L1、L2消耗功率之比P1：P2＝100W：40W＝5：2，故B错误；
（3）两灯串联接入220V的电路时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流I＝＝＝A，
L1消耗的功率P1′＝I2R1＝（A）2×484Ω≈8.2W＜25W，故C正确；
两灯泡消耗总功率P＝UI＝220V×A≈28.6W＜40W，故D错误。
故选：C。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡两端的电压和额定电压相等时正常发光。
16．（2分）电路如图，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（电源电压保持不变）（　　）

A．电灯变暗 B．电压表V1的示数变大
C．电路总功率变大 D．电压表V2的示数不变
【分析】闭合开关S后，滑动变阻器R与灯泡串联，电流表测量电路中的电流，电压表V2测灯泡两端的电压，电压表V1测R两端的电压。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P＝UI可知灯泡实际功率的变化，根据灯泡的亮暗取决于实际功率的大小判断亮暗的变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，根据P＝UI可知电路总功率的变化。
【解答】解：闭合开关S后，滑动变阻器R与灯泡串联，电流表测量电路总电流，电压表V2测灯泡两端的电压，电压表V1测R两端的电压。
将滑动变阻器R的滑片P向左移动，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；
由U＝IR可知，灯泡两端的电压变大，即电压表V2的示数变大；
因P＝UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变大，灯泡变亮；
因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变小，即电压表V1的示数变小；
由P＝UI可知，电路的总功率变大；
综上所述，C正确，ABD错误。
故选：C。
【点评】本题考查了滑动变阻器的变阻原理、欧姆定律、串联电路的电压关系，分析电路图确定两电阻的连接方式和电表所测电路元件是本题关键。
17．（2分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有（　　）

A．AB段电阻大，电流小
B．BC段电阻大，电流大
C．AB段电阻大，电流与BC段相等
D．BC段电阻大，电流与AB段相等
【分析】（1）电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积和温度有关，故在分析时用控制变量的思维来考虑；
（2）对于串联电路，电流是处处相等的。
【解答】解：对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，据串联电流处处相等的关系可知，这两段导体中的电流是相等的。
故选：C。
【点评】本题考查串联电路的电流规律及影响电阻大小的因素，应熟记电阻大小与导体的长度成正比与导体的横截面积成反比。
18．（2分）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（　　）

A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，通过导体的电流与导体两端的电压成正比
D．R1与R2的阻值之比为2：1
【分析】（1）电阻是导体阻碍电流的性质，其大小与导体的材料、长度，横截面积以及导体的温度有关，与电压、电流大小无关；
（2）由图像可知，两个定值电阻R1和R2，通过它们电流都与它们两端的电压成正比；
（3）电阻一定时，通过导体的电流与导体两端的电压成正比；
（4）由电阻的计算式R＝可得R1与R2的阻值之比。
【解答】解：A、电阻是导体阻碍电流的性质，其大小与导体的材料、长度，横截面积以及导体的温度有关，与电压、电流大小无关，故A错误；
B、由图像可知，两个定值电阻R1和R2，通过它们电流都与它们两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论是一样的，故B错误；
C、由图像可知，电阻一定时，通过导体的电流与导体两端的电压成正比，故C正确；
D、由电阻的计算式R＝可得：当I＝0.2A时，U1＝1V，U2＝2V，故R1：R2＝U1：U2＝1：2，故D错误。
故选：C。
【点评】本题考查实验探究：电流与电压的关系以及欧姆定律的应用，要求学生会分析实验图像得出结论，难度一般。
（多选）19．（3分）关于温度、比热容、热量、内能，以下说法不正确的是（　　）
A．温度为100℃的物体，其具有内能一定大
B．一个物体内能增加了，它的一定温度升高
C．一个物体温度升高了，它一定吸收了热量
D．水结冰后，比热容会发生改变
【分析】（1）一切物体都有内能，内能与物体的质量、温度、状态等有关；
（2）当晶体熔化、液体沸腾时，都要吸收热量，但温度不变；
（3）改变物体内能的方式：做功和热传递；
（4）比热是物质的一种特性，同种物质（状态一定）比热相同；同种物质状态不同，比热不同。
【解答】解：
A、内能与物体的质量、温度、状态等有关，温度为100℃的物体，其具有内能不一定大，故A错误；
B、一个物体吸收了热量，内能增加，它的温度不一定会升高，如晶体熔化，吸收热量，但温度不变，故B错误；
C、一个物体温度升高了，可能是外界对物体做功，也可能是从外界吸收了热量，故C错误；
D、比热容是物质的一种特性，只与这种物质存在的状态有关，水结冰后，比热容会发生改变，故D正确。
故选：ABC。
【点评】本题考查的知识点比较多，主要考查学生对所学物理知识的综合分析能力。
（多选）20．（3分）如图所示电路，小灯泡正常发光时两端电压为2.5V，当滑动变阻器滑片滑到最右端时，闭合开关，电压表示数是1.5V，电流表示数为0.1A，当滑动变阻器滑片滑到最左端时，小灯泡正常发光，电流表示数为0.2A；则下列说法中正确的是（　　）

A．电源电压为2.5V
B．小灯泡正常发光时的电阻为15Ω
C．该滑动变阻器的最大阻值为10Ω
D．滑片在从右向左滑动过程中，灯泡亮度变暗
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
（1）当滑动变阻器滑片滑到最左端时，电路为灯泡的简单电路，小灯泡正常发光，根据小灯泡的额定电压可知电源电压，根据欧姆定律求出灯丝的电阻；
（2）当滑动变阻器滑片滑到最右端时，闭合开关，灯泡与滑动变阻器的最大阻值串联，根据串联电路的电压特点求出此时滑动变阻器两端电压，再根据欧姆定律求出滑动变阻器的最大阻值；
（3）根据滑片移动方向可知滑动变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P＝I2R可知灯泡实际功率的变化，进一步可知灯泡亮暗的变化。
【解答】解：
由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
AB、当滑动变阻器滑片滑到最左端时，电路为灯泡的简单电路，小灯泡正常发光，此时电源电压等于小灯泡的额定电压，即电源电压：U＝UL＝2.5V，故A正确；
由I＝可得，小灯泡正常发光时的电阻：RL＝＝＝12.5Ω，故B错误；
C、当滑动变阻器滑片滑到最右端时，闭合开关，灯泡与滑动变阻器的最大阻值串联，
因串联电路两端电压等于各部分电路两端电压之和，所以滑动变阻器两端电压：U滑＝U﹣UL′＝2.5V﹣1.5V＝1V，
则滑动变阻器的最大阻值：R滑大＝＝＝10Ω，故C正确；
D、滑片在从右向左滑动过程中，滑动变阻器接入电路的阻值变小，电路中的总电阻变小，而电源电压不变，所以由欧姆定律可知，电路电流变大，
由P＝I2R可知，灯泡的实际功率变大，因为灯泡的亮暗取决于实际功率的大小，所以亮度变亮，故D错误。
故选：AC。
【点评】本题考查了串联电路的特点和欧姆定律、电功率计算公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
二、填空题（第25、28题每空2分，其它题每空1分，共23分）
21．（2分）某市市民习惯早上喝汤。走进汤馆，便能闻到浓浓的香味，这是 　扩散　现象，在煮汤的过程中，是通过 　热传递　（选填“做功”或“热传递”）的方式改变汤的内能。
【分析】扩散现象是分子不停地做无规则运动的结果；改变内能的两种方式是做功和热传递。
【解答】解：走进汤馆，便能闻到浓浓的香味，这是分子无规则运动的结果，是扩散现象；
在煮汤的过程中，是通过热传递的方式改变汤的内能。
故答案为：扩散；热传递。
【点评】本题考查扩散现象和内能的改变，本题是一道基础题，掌握基础知识即可正确解题。
22．（2分）两节干电池串联的电压为 　3　V，家庭电路中，电冰箱与电视机是 　并联　的（选填“串联”或“并联”）。
【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；
家庭电路中的各用电器工作互不影响，故应并联使用。
【解答】解：据课本可知，一节干电池的电压是1.5V，故两节干电池的电压是：1.5V×2＝3V；
家庭电路中的电冰箱与电视机在工作时互不影响，故它们是并联的。
故答案为：3；并联。
【点评】知道家庭电路用电器的连接情况，并记住一节干电池的电压是解决该题的关键。
23．（2分）人体就像一部复杂的机器，包含许多物理知识。
人体是　导　体（导/半导/绝缘），人体的安全电压　不高于36　V；
【分析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。一般情况下，安全电压规定为不高于36V。
【解答】解：
人会触电，说明人体是导体，正常情况下，人体的安全电压不高于36V。
故答案为：导；不高于36。
【点评】本题考查了导体的概念、对人安全电压的数值，属于基础题目。
24．（2分）当导体的电阻为30欧，通过导体的电流为0.4安时，导体两端的电压为 　12　伏，如果该导体两端的电压减小为0伏时，导体的电阻为 　30　欧。
【分析】知道电流和电阻，利用欧姆定律的计算公式I＝变形计算出电压值。电阻是导体本身的一种性质，其大小不随着电压而改变。
【解答】解：由I＝可得，
该导体两端的电压为U＝IR＝0.4A×30Ω＝12V。
电阻是导体本身的性质，当该导体两端电压为0V时，该导体电阻仍为30Ω。
故答案为：12；30。
【点评】本题考查了欧姆定律公式的变形应用，同时考查了电阻的特性，电阻是导体本身的一种性质，与电压、电流的大小无关。
25．（6分）小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过 　2200　W，当家里只有电磁炉工作时，电能表在，1min内转了75转，则电磁炉在1min内消耗的电能为 　0.075kW•h　，电磁炉的功率为 　4500　W。

【分析】由电能表铭牌可知，电能表正常工作时的电压是220V，允许通过的最大电流是10A，由P＝UI可以求出电能表允许的最大功率；
由电能表铭牌可知，每消耗1kW•h的电能，电能表转盘转过1000转，根据电能表转盘转过的圈数可以求出电磁炉消耗的电能，然后由电功率公式求出电磁炉的功率。
【解答】解：①该电能表允许通过的最大功率P最大＝UI＝220V×10A＝2200W，则小王家接入的用电器总功率不能超过2200W；
②电磁炉工作1min消耗的电能：W＝kW•h＝0.075kW•h；
电磁炉的功率：P电磁炉＝＝＝4.5kW＝4500W。
故答案为：2200；0.075kW•h；4500。
【点评】本题难度不是很大，知道电能表铭牌的含义是正确解题的前提与关键。
26．（2分）如图1是练习使用测电笔的两种情形，其中图 　甲　所示方法是正确的；当笔尖插入如图2所示插座的右下孔时，氖管发光，说明此插孔连接的是 　火线　（选填“火线”、“零线”或“地线”）。

【分析】（1）正确使用测电笔的方法：站在地上手接触测电笔的笔尾金属体，笔尖接触火线或零线。氖管发光的是火线，氖管不发光的是零线。
（2）两孔插座的左孔接零线，右孔接火线。
【解答】解：（1）乙图中手没有接触笔尾金属体，无论测电笔接触火线还是零线，氖管都不发光，使用方法错误；
甲图中手接触笔尾金属体，笔尖接触火线或零线时，氖管发光的是火线，氖管不发光的是零线，该使用方法正确；
（2）当测电笔插入插座左下孔时，氖管不发光，说明左孔接的是零线；
当测电笔插入右下孔时，氖管发光，则说明右孔接的是火线。
故答案为：甲；火线。
【点评】本题考查测电笔的结构和正确使用，体现了物理知识在生活中的应用，电路知识和生活联系密切。
27．（3分）如图所示的实验装置，两个相同的透明容器中，封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，　B　（填A或B）U形管内的液面高度差较大。实验装置中，两电阻丝是 　串　联的，本实验的结论是：　当电流和通电时间一定时，电流通过导体所产生的热量与导体的电阻有关　。

【分析】（1）在密闭空间中，气体温度越高，气体对外的压强越大；
（2）根据焦耳定律Q＝I2Rt可知，在通过的电流相同、通电时间相同时，电阻的阻值越大，产生的热量越多。
【解答】解：由图可知两个电阻是串联接入电路中的，所以闭合开关后，通过二者的电流相同；在通电一分钟后，根据焦耳定律Q＝I2Rt可知，10Ω的电阻产生的热量多，所以B管中空气的温度升高得多，则B管中气体对液体的压强更大，导致B管中液柱的高度差较A管中液柱的高差度大；本实验的结论是：当电流和通电时间一定时，电流通过导体所产生的热量与导体的电阻有关。
故答案为：B；串；当电流和通电时间一定时，电流通过导体所产生的热量与导体的电阻有关。
【点评】本题看似简单，却涉及到了初中阶段最重要的两种实验方法：控制变量法和转换法。我们要注意这两种方法在实验中的应用。
28．（4分）小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”、“高温”两个挡位，其简化电路如图所示，R1、R2是电热丝，R1＝48.4Ω，R2＝96.8Ω，S为旋转式开关。当她旋转触片接触触点1和2时，电熨斗为 　低温　挡位，该挡位通电1min，电流产生的热量为 　6×104　J。

【分析】（1）分析电路可知，当旋转式开关S的触片接触触点1和2时，只有电阻R1连入电路，S的触片接触触点2和3时，
两电阻并联，根据电阻的串并联特点可知：并联时电阻最小，根据P＝即可判断；
（2）利用Q＝W＝t即可求出通电1min电流产生的热量。
【解答】解：
（1）根据P＝可知：在电压相同的条件下，电阻越大，电功率越小，
由电路图可知，当旋转式开关S的触片接触触点1和2时，只有电阻R1连入电路，S的触片接触触点2和3时，
两电阻并联，根据电阻的串并联特点可知：并联时电阻最小，
所以，当她旋转触片接触触点1和2时，电熨斗处于低温挡；
（2）工作1min，电熨斗消耗的电能为：
Q＝W＝t＝×60s＝6×104J。
故答案为：低温；6×104。
【点评】本题考查电阻的串并联、电功的计算，重点考查电路的分析和应用，还要知道串、并联电路电阻的特点。
三、作图实验探究题（29题4分，30题6分，31题4分，32题11分，共25分）
29．（4分）用笔画线代替导线将下列元件连入电路。

【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：

【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
30．（6分）在研究“不同物质的吸热情况”实验时，使用如图1所示的相同的装置，分别对质量和初温都相同的未知液体甲和乙物质水，同时进行加热。

（1）在组装实验装置时，你认为图中横杆、温度计、铁圈、酒精灯四个器件的安装顺序应是 　由下而上　（选填“由下而上”或“由上而下”），装置中使用石棉网的作用是 　使烧杯均匀受热　。
（2）该实验中物质吸收热量的多少是通过 　加热时间　来反映的。
（3）小组同学根据记录数据，作出了两液体的温度随时间变化的图象，如图2所示，分析图象可知：质量相同的水和液体甲，吸收相同的热量时，水升高的温度比液体甲升高的温度 　少　（填“多”或“少”），由此比较、分析可知：液体甲的吸热能力较 　弱　（填“强”或“弱”）。
（4）通过分析数据，可知液体甲的比热容大小为 　1.8×103　J/（kg•℃）。[c水＝4.2×103J/（kg•℃）]
【分析】（1）由于需要用酒精灯的外焰加热，安装器材时按由下而上的顺序进行；石棉网可以使烧杯均匀受热；
（2）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（4）水和液体甲的质量相同，吸收的热量相同，根据c＝算出液体甲的比热容。
【解答】解：（1）由于需要用酒精灯的外焰加热，图中横杆、温度计、铁圈、燃具四个器件的安装顺序为由下而上；
石棉网可以使烧杯均匀受热；
（2）实验时要用相同的酒精灯进行加热，目的是为了方便控制相同的时间内两物质吸收的热量相同；
根据转换法，实验中物质吸热的多少是通过加热时间来反映的；
（3）分析图象可知：质量相同的水和液体甲，加热相同时间，水和液体甲吸收的热量相同，水升高的温度比液体甲升高的温度少，根据比较吸热能力的方法知液体甲的吸热能力较弱；
（4）由图像知：加热相同的时间，吸收的热量相同，水温度升高了50℃﹣20℃＝30℃，液体甲温度升高了90℃﹣20℃＝70℃，
水和液体甲的质量相同，吸收的热量相同，根据c＝可知，液体甲的比热容为水的比热容的＝倍，则液体甲的比热容为：c液体＝c水＝×4.2×103J/（kg•℃）＝1.8×103J/（kg•℃）。
故答案为：（1）由下而上；使烧杯均匀受热；（2）加热时间；（3）少；弱；（4）1.8×103。
【点评】本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
31．（4分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）小明在实验前发现电流表的指针如图乙所示，接下来的操作是：　对电流表调零　。在连接电路时发现，刚接好最后一根导线，电流表的指针立即发生了偏转，由此可知，他在连接电路时操作不当之处是 　连接电路时未断开开关　.
（2）他先将电流表接A处，电流表的示数如图丙所示，则电流表的示数为　0.24A　。
（3）另一个小组实验结束后记录A、B、C各点的电流值如表所示：
A点电流
IA/A
B点电流
IB/A
C点电流
IC/A
0.26
0.26
0.52
根据表中数据，得出以下两个结论：
①并联电路各支路电流相等；
②并联电路中干路电流等于各支路电流之和。
请你对上述实验的不足之处，写出评价意见：　测出了一组电流立即得出了并联电路的电流规律，实验次数太少，结论有偶然性，应换用不同规格的灯泡测量多组数据　。
【分析】（1）电流表使用之前要调零；连接电路时，开关要断开；
（2）首先确定电流表的量程和分度值，然后读数；
（3）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
【解答】解：
（1）实验前发现电流表的指针如图乙所示，指针指在了0刻度线的左侧，接下来的操作是对电流表调零；在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
（2）图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
（3）测出了一组电流立即得出了并联电路的电流规律，实验次数太少，结论有偶然性，应换用不同规格的灯泡测量多组数据。
故答案为：（1）对电流表调零；连接电路时未断开开关；（2）0.24A；（3）测出了一组电流立即得出了并联电路的电流规律，实验次数太少，结论有偶然性，应换用不同规格的灯泡测量多组数据。
【点评】本题探究并联电路电流规律，考查注意事项、故障分析、电流表读数、归纳法的运用及并联电路的规律。
32．（11分）如图所示，某同学计划利用甲图所示的器材测量小灯泡的电功率，已知小灯泡的额定电压是2.5V。

（1）实验中有一根导线连接错误，请在连接错误的导线上画“×”并用笔画线代替导线完成电路的正确连接；
（2）闭合开关前滑动变阻器的滑片位置应放在 　B　端（选填A/B）；
（3）闭合开关，移动变阻器的滑片，电流表有示数而电压表没有示数，故障的原因可能是小灯泡 　短路　（选填“短路”或“断路”）。
（4）排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，此时应将变阻器的滑片向 　左　（选填“左”或“右”）动，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙所示，则电流值为 　0.32　A，小灯泡的额定功率为 　0.8　W。小灯泡正常发光时的电阻是 　7.8125　Ω。
（5）根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图像，如图丙所示，该图像不是直线的原因是 　灯泡的电阻随温度的升高而增大　。实验中小灯泡随着它两端电压的增大而逐渐变亮，是因为小灯泡的亮度是由它的 　实际功率　决定的。
（6）若用定值电阻替换小灯泡，则可用来探究电流与 　电压　的关系。
【分析】（1）电压表应并联在电阻两端；
（2）为了保护电路，闭合开关前滑动变阻器的滑片位置应放在阻值最大处；
（3）闭合开关，移动变阻器的滑片，电流表有示数，说明电路为通路，电压表没有示数，则与电压表并联部分电路短路；
（4）排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，由串联电路分压原理可知滑动变阻器接入电路的电阻太大，所以应将变阻器的滑片向左移动；电流表选用小量程确定分度值读数；根据P＝UI计算灯泡的额定功率；利用欧姆定律求得小灯泡的电阻；
（5）灯泡的电阻随温度的升高而增大，灯泡的亮度是由它的实际功率决定的；
（6）研究电流与电压的关系要控制电阻大小不变，据此分析。
【解答】解：（1）电压表应并联在电阻两端，如下图所示：
；
（2）为了保护电路，闭合开关前滑动变阻器的滑片位置应放在阻值最大处，即B端；
（3）闭合开关，移动变阻器的滑片，电流表有示数，说明电路为通路，电压表没有示数，则与电压表并联部分电路短路，即灯泡短路；
（4）排除故障后，移动变阻器的滑片到某一位置时，电压表的示数为1V，由串联电路分压原理可知滑动变阻器接入电路的电阻太大，所以应将变阻器的滑片向左移动，直到电压表的示数为2.5V时为止；
电流表接入电路的量程为0～0.6A，每一小格表示0.02A，由乙图可知通过灯泡的电流为0.32A，
灯泡的额定功率：P＝UI＝2.5V×0.32A＝0.8W，
小灯泡正常发光时的电阻为：＝7.8125Ω；
（5）小灯泡的电流随其两端电压变化的图像，如图丙所示，该图像不是直线的原因是灯泡的电阻随温度的升高而增大，实验中小灯泡随着它两端电压的增大而逐渐变亮，是因为小灯泡的亮度是由它的实际功率决定的。
（6）若用定值电阻替换小灯泡，则可用来探究电流与电压的关系。
故答案为：（1）如上图所示；（2）B；（3）短路；（4）左；0.32；0.8；7.8125；（5）灯泡的电阻随温度的升高而增大；实际功率；（6）电压。
【点评】本题测小灯泡的额定功率，考查电路图连接、故障的分析、滑动变阻器的使用、电流表的读数、数据分析、影响电阻大小因素、电功率计算等知识。
四、计算应用题。每题6分，共12分。解答时，要求写出必要的文字说明，公式和计算步骤，只写出最后结果不得分。
33．（6分）小聪做“观察水的沸腾”实验时，用2.5g的酒精将250g的水从60℃加热到100℃。[水的比热容是4.2×103J/（kg•℃），酒精的热值3.0×107J/kg]。
问：（1）水吸收的热量是多少J？
（2）酒精完全燃烧放出的热量是多少J？
（3）该酒精灯的效率？
【分析】（1）已知水的质量、水的初温和末温、水的比热容，根据Q吸＝cmΔt求出水吸收的热量；
（2）知道酒精的质量和燃料的热值，根据Q＝mq求出酒精完全燃烧放出的热量；
（3）水吸收的热量除去酒精完全燃烧所放出的热量即可得出该酒精灯的效率。
【解答】解：（1）水的质量为250g＝0.25kg，
将这些水从60℃加热到100℃，水吸收的热量：
Q吸＝cm水（t2﹣t1）＝4.2×103J/（kg•℃）×0.25kg×（100℃﹣60℃）＝4.2×104J；
（2）酒精完全燃烧放出的热量：
Q放＝m酒q＝2.5×10﹣3kg×3.0×107J/kg＝7.5×104J；
（3）该酒精灯的效率：
η＝×100%＝×100%＝56%。
答：（1）水吸收的热量是4.2×104J；
（2）酒精完全燃烧放出的热量是7.5×104J；
（3）该酒精灯的效率是56%。
【点评】本题考查了吸收热量、燃料完全燃烧放出热量和效率的计算，计算过程要注意单位的换算。
34．（6分）如图所示的电路中，电源电压恒为6V。
（1）当开关S1闭合，S2，S3断开时，电流表示数为0.3A，求R的阻值；
（2）闭合开关S1，S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通电10s灯泡消耗的电能；
（3）只闭合开关S2，断开S1，S3，求小灯泡实际的电功率（假设小灯泡的电阻不变）。

【分析】（1）当开关S1闭合，S2，S3断开时，电路为R的简单电路，电流表测电路中的电流，根据欧姆定律求出R的阻值；
（2）闭合开关S1，S3，断开S2时，灯泡与R并联，电流表测干路电流，根据并联电路各支路独立工作、互不影响可知通过R的电流不变，根据并联电路的电流特点求出通过灯泡的电流，利用并联电路的电压特点和欧姆定律求出R的阻值，利用W＝UIt求出通电10s灯泡消耗的电能；
（3）只闭合开关S2，断开S1，S3时，L与R串联，根据串联电路的电阻特点和欧姆定律求出电路中的电流，再根据P＝I2R求出小灯泡实际的电功率。
【解答】解：（1）当开关S1闭合，S2，S3断开时，电路为R的简单电路，电流表测电路中的电流，
根据欧姆定律可得：
R＝＝＝20Ω；
（2）闭合开关S1，S3，断开S2时，灯泡与R并联，电流表测干路电流，
∵并联电路中各支路独立工作、互不影响，
∴此时通过R的电流0.3A不变，
∵并联电路中干路电流等于各支路电流之和，
∴IL＝I﹣IR＝0.9A﹣0.3A＝0.6A，
∵并联电路中各支路两端的电压相等，
∴灯泡的电阻：
RL＝＝＝10Ω，
通电10s灯泡消耗的电能：
WL＝UILt＝6V×0.6A×10s＝36J；
（3）只闭合开关S2，断开S1，S3时，L与R串联，
∵串联电路中总电阻等于各分电阻之和，
∴此时电路中的电流：
I′＝＝＝0.2A，
灯泡的实际功率：
PL＝（I′）2×RL＝（0.2A）2×10Ω＝0.4W。
答：（1）R的阻值为20Ω；
（2）闭合开关S1，S3，断开S2时，通电10s灯泡消耗的电能为36J；
（3）只闭合开关S2，断开S1，S3时，小灯泡实际的电功率为0.4W。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是开关闭合、断开时电路连接方式的辨别，难度不大，只要按部就班的解答即可解决问题。
