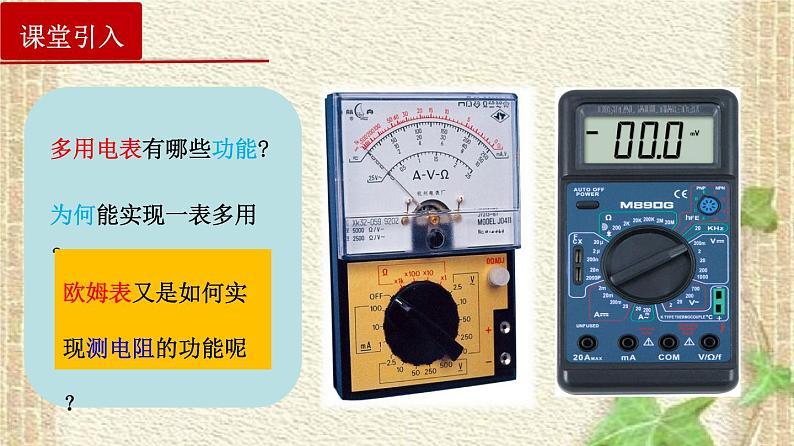

欧姆表又是如何实现测电阻的功能呢？

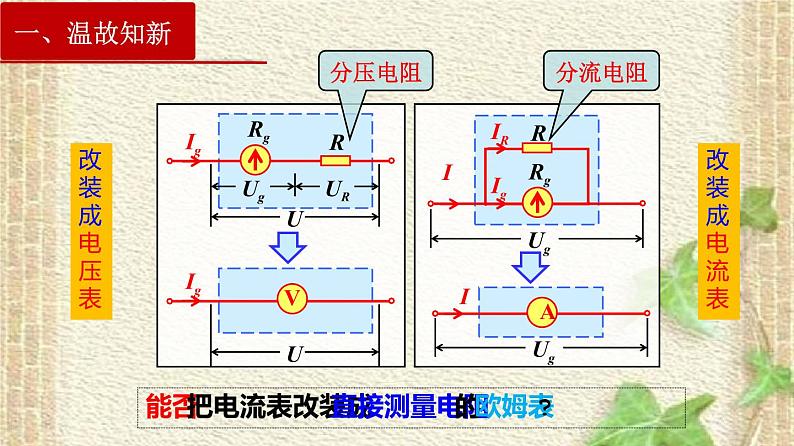

能否把电流表改装成直接测量电阻的欧姆表?

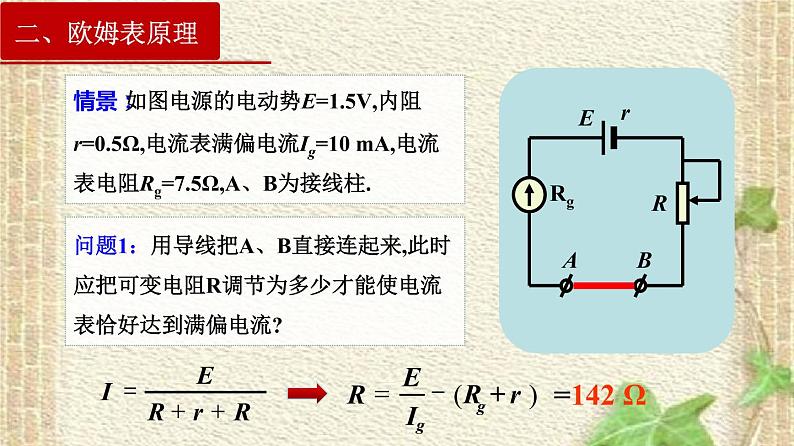

情景：如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱.
问题1：用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?

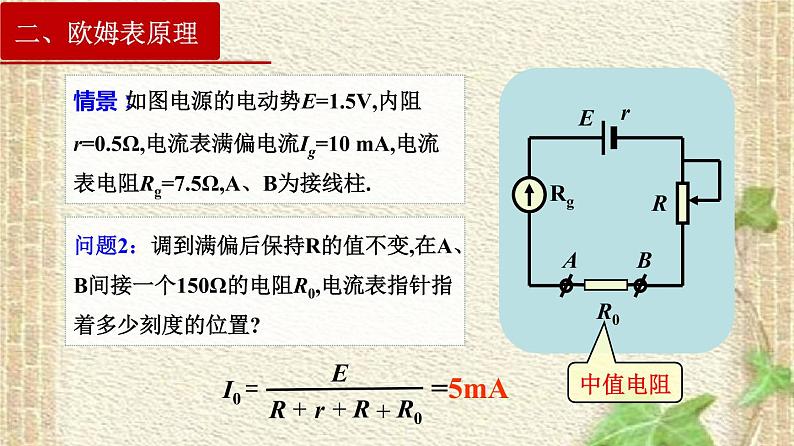

问题2：调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?
把其它电流刻度都按 Rx=1.5/I-150 转换成电阻刻度,它岂不成了一个能直接测量电阻的仪器?

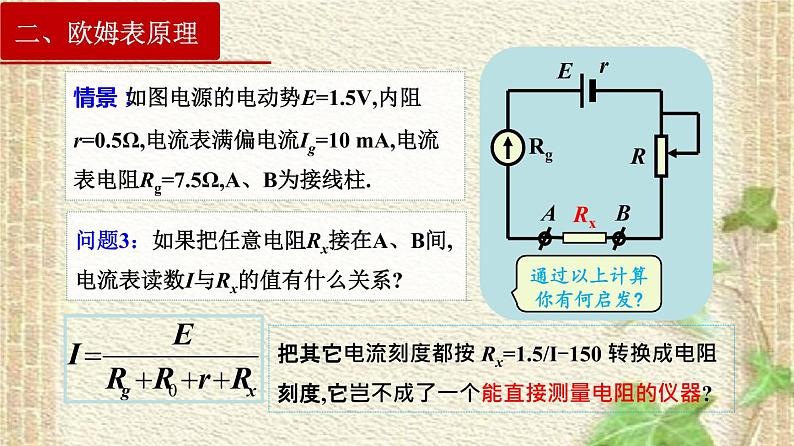

问题3：如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?
通过以上计算你有何启发?
问题5：设计出改装的原理图
电流Ix与外电阻Rx是一一对应关系.通过测量电流达到测量电阻的目的.

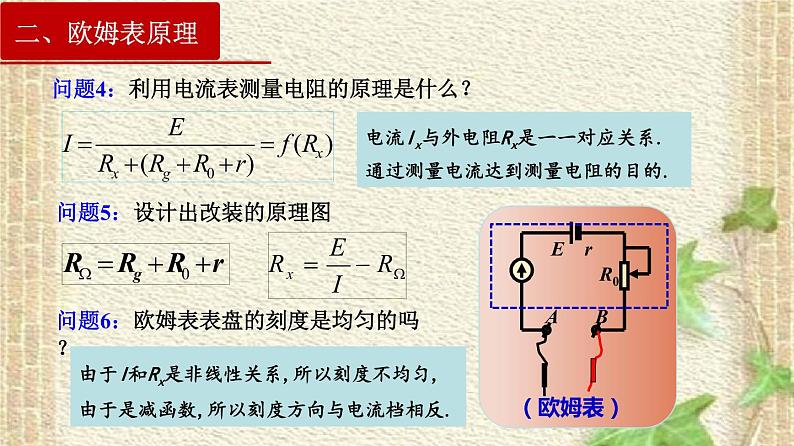

问题4：利用电流表测量电阻的原理是什么？
问题6：欧姆表表盘的刻度是均匀的吗？
由于I和Rx是非线性关系,所以刻度不均匀,由于是减函数,所以刻度方向与电流档相反.

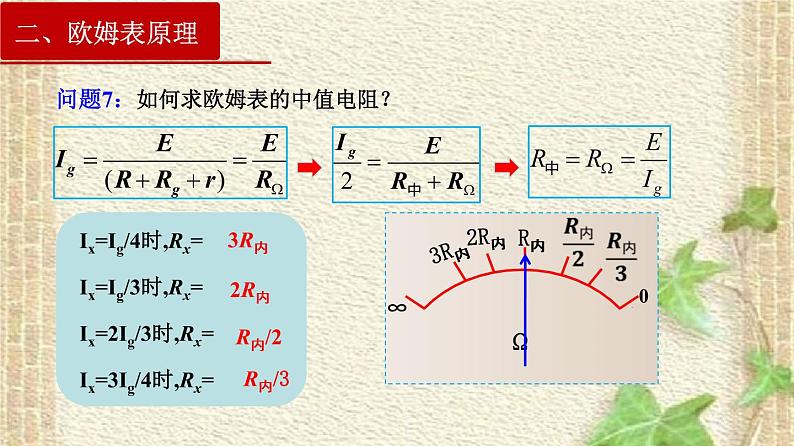

问题7：如何求欧姆表的中值电阻？
Ix=Ig/4时,Rx=
Ix=Ig/3时,Rx=
Ix=3Ig/4时,Rx=
Ix=2Ig/3时,Rx=
(1)电流10mA刻度对应待测电阻为______
(5)电流任意刻度 对应待测电阻为多少？
问题8：欧姆表的表头如何进行刻度？
(2)电流0刻度对应待测电阻为______
(3)电流5mA刻度对应待测电阻为______
(4)电流3mA刻度对应待测电阻为______
1.开关S调到1、2、3、4、5、6位置时电表分别测的是什么?
2.在测量电流或电压时两个位置中哪个位置的量程比较大?
1、2为电流表；3、4为欧姆表；5、6为电压表
电流：1大；电压：6大
电路故障一般是短路或断路,常见的情况有导线断芯,灯泡断丝,灯座短路,电阻器内部断路,或接头处接触不良等,检查故障的方法有：
四、用多用表判断电路故障
(1)电压表检测 如果电压表读数为零,说明电压表上无电流通过,可能在并联路段之外有断路,或并联路段内有短路；如果电压表有示数,说明电压表上有电流通过,则在并联电路之外无断路或并联路段内无短路；
(2)假设法 已知电路发生某种故障,寻求故障在何处时,可将整个电路划分为若干部分,然后逐一假设某部分电路发生故障,运用电路知识进行正向推理,推理结果若与题述现象不符合,则故障不在该部分电路；若结果与题述现象符合,则故障可能发生在这部分电路,这样逐一排除,直到找到发生故障处为止．
(1)箱内有无电源：将选择开关置于直流电压挡,用两支表笔探测A、B、C三点,若均无电压则箱内无电源;
举例：探索黑箱内的电学元件
如图,以黑箱上有三个接点为例：
(2)箱内有无定值电阻：将选择开关置于欧姆挡测量,若两点间正、反接阻值不变,则说明这两点间有定值电阻,若正、反接阻值均为零,两点间短路;
(3)箱内有无二极管及二极管正、负的判断：若某两点间红、黑表笔调换后阻值相差很大,则两点间接的是二极管,因黑表笔与多用电表内部的电池正极相连,是电流的流出端,因此,测二极管阻值较小时的黑表笔接触的一端是二极管的正极,反之黑表笔接触的是二极管的负极.
总结：一般的电学黑箱问题有四种, 一是纯电阻黑箱,二是纯电源黑箱,三是电阻与电源组成的闭合电路黑箱,四是含电容器,二极管的黑箱,一般来说纯电阻黑箱问题较为简单,只需运用串并联电阻关系去分析.
当黑箱内有电源时不能用欧姆挡测量,用多用电表探测黑箱的基本思路：
用电压表测量待测两端电压
用欧姆表测量待测两端电阻
【典例1】关于多用电表及其使用操作,下列说法正确的是（   ） A. 使用欧姆表测电阻要选择合适的挡位,使指针指到中央刻度线附近B. 测量不同电阻,每次都必须重新调零再进行测量C. 测电流电压时,电流从红表笔流入黑表笔流出,测电阻时恰好相反D. 多用电表的指针偏角越大,被测电阻的阻值越大
【典例2】如图为欧姆表的原理示意图,其中电流表的满偏电流Ig=300微安,内阻Rg=100欧,可变电阻R的最大值为10千欧,电池的电动势E=1.5V,内阻r=0.5欧,图中与接线柱A相连的表笔颜色应该是_______色,按照正确使用方法测量电阻Rx的阻值时,指针指在刻度盘的正中央,则Rx=_______千欧.
【典例3】某一个多用电表的表盘部分刻度已模糊不清,调零后, 用它测量一个20Ω的电阻时,指针恰好指在刻度盘正中间.如果用它的同一档来测量一个未知电阻,指针指在满刻度的1/3处,则该电阻的阻值为___________Ω.
R中=20 Ω,Rx= 40 Ω
【典例4】图为欧姆表原理图. 电流表满度电流Ig=300A,内阻rg=100,定值电阻R0=50,调零电阻最大阻值为50k,电源电动势E=1.5V, 内阻不计.该欧姆表能准确的测量范围是（ ）A.30k～80k B. 3k～8kC. 300～800 D. 30～80
【典例5】一个多用电表的电池已使用很久了,表内电池的电动势有所下降而内阻明显增大.但是转动调零旋钮时,仍可使表针调至零欧姆刻度处,用这只多用表测出的电阻值R′,与被测电阻的真实值相比（　　）A．R′=R B．R′>R C．R′
