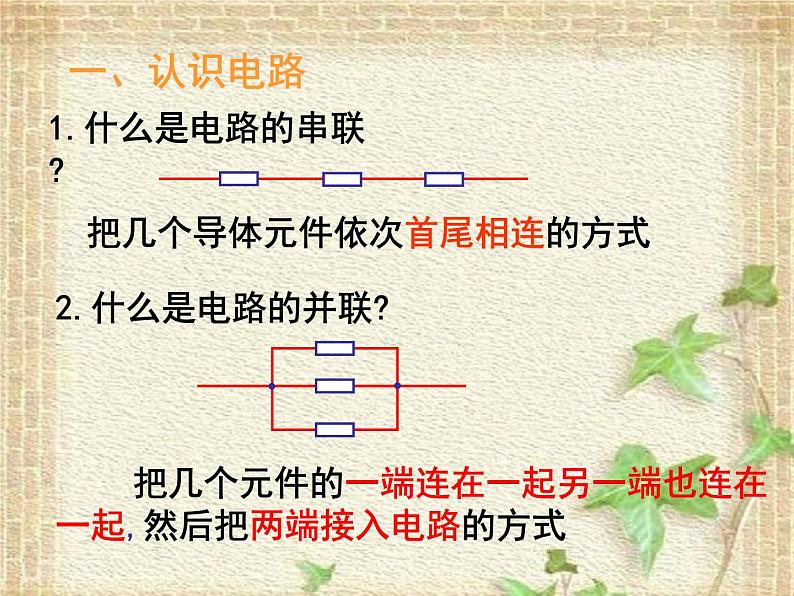

1.什么是电路的串联?
把几个导体元件依次首尾相连的方式
把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式
2.什么是电路的并联?

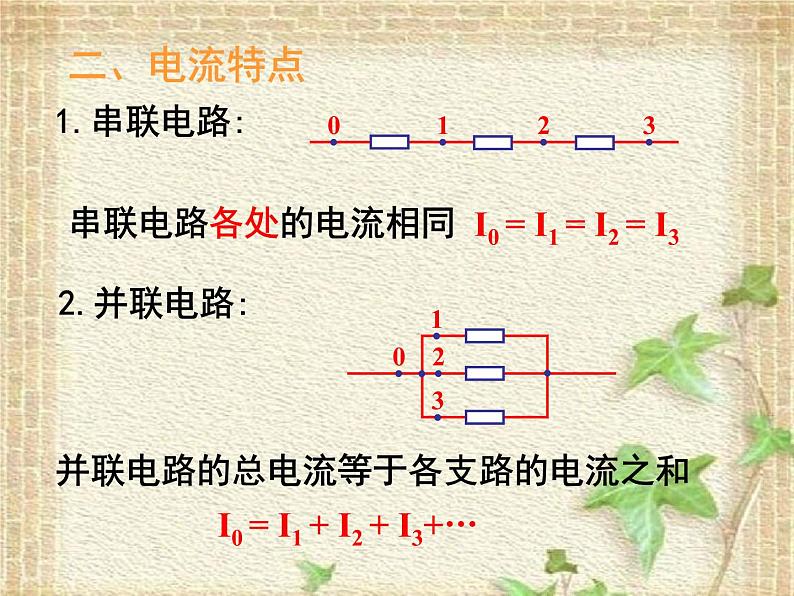

I0 = I1 = I2 = I3
串联电路各处的电流相同
并联电路的总电流等于各支路的电流之和
I0 = I1 + I2 + I3+…

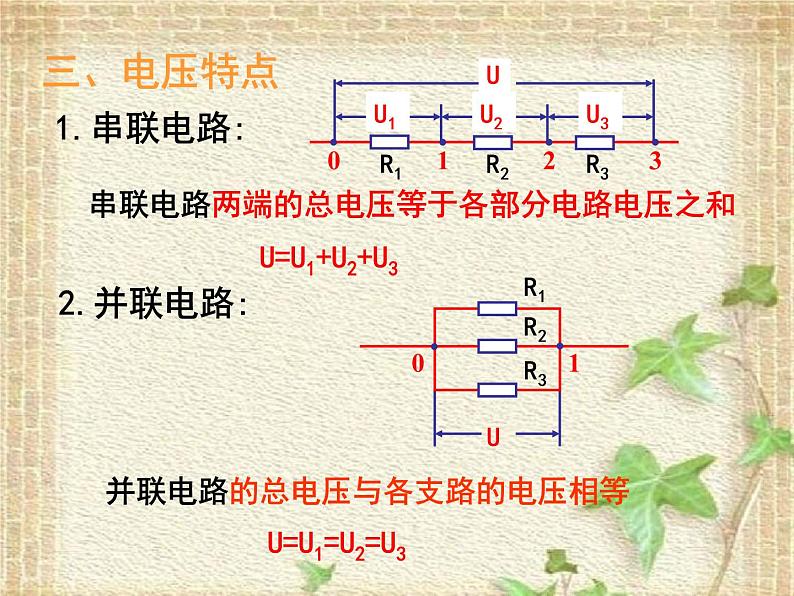

串联电路两端的总电压等于各部分电路电压之和
并联电路的总电压与各支路的电压相等

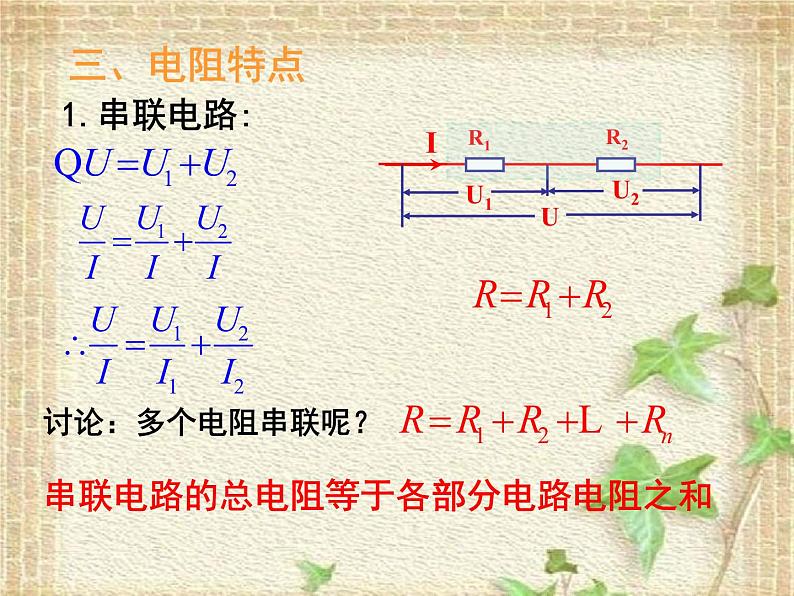

串联电路的总电阻等于各部分电路电阻之和
讨论：多个电阻串联呢？

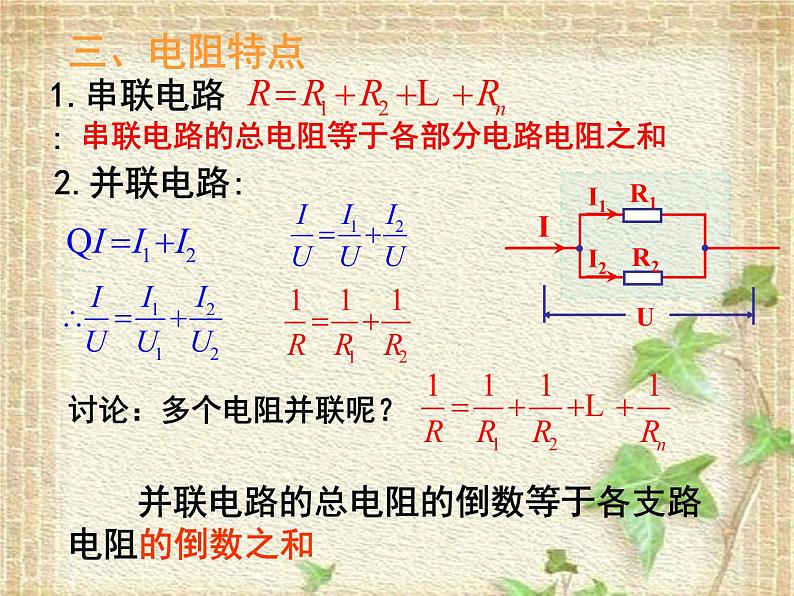

讨论：多个电阻并联呢？
并联电路的总电阻的倒数等于各支路电阻的倒数之和

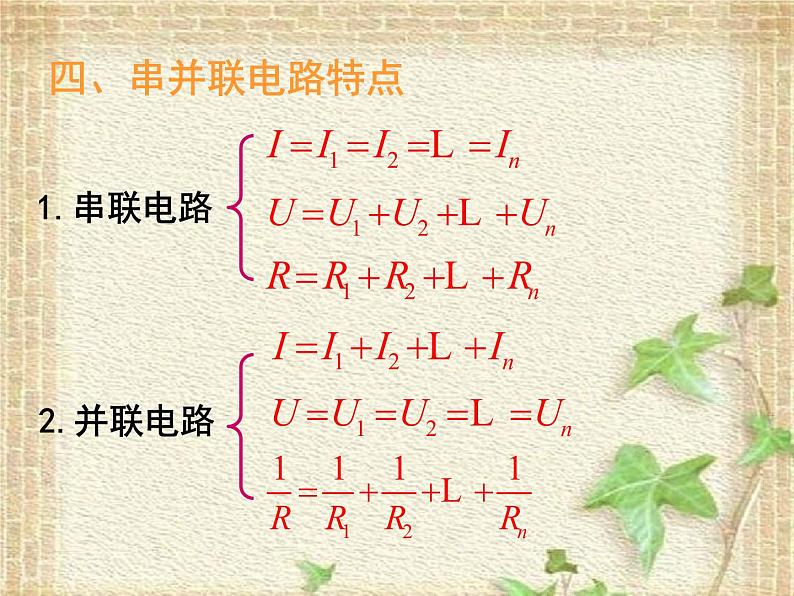

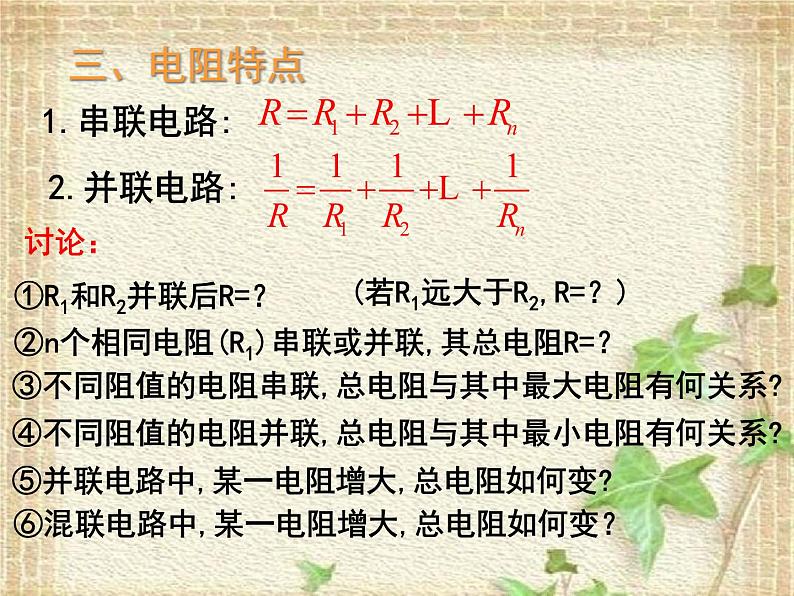

②n个相同电阻(R1)串联或并联,其总电阻R=？
③不同阻值的电阻串联,总电阻与其中最大电阻有何关系?
④不同阻值的电阻并联,总电阻与其中最小电阻有何关系?
⑤并联电路中,某一电阻增大,总电阻如何变?
⑥混联电路中,某一电阻增大,总电阻如何变？
①R1和R2并联后R=？
(若R1远大于R2,R=？)
如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为( )
A.4:2:1B.2:1:1C.3:2:1D.以上都不对
如图所示电路中, R1=20Ω, R2=40Ω, R3=60Ω, R4=20Ω, R5=40Ω,则下列说法正确的是 ( )
A.若UAB=140V,C、D端开路,则UCD=84VB.若UAB=140V,C、D端开路,则UCD=140VC.若UCD=104V,A、B端短路,则通过R1的电流为0.6AD.若UCD=104V,A、B端短路,则通过R3的电流为0.4A
有四盏灯,接入如图的电路中, Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω, 把电路接通后,四盏灯的电流之比I1:I2:I3:I4= .
①内阻:电流计内阻Rg
②量程：满偏电流 Ig
例1:有一个电流表G,内阻Rg=30Ω,满偏电流Ig=1mA.要把它改装为量程为0～3V的电压表,要串联多大的电阻？改装后的电压表内阻多大？
在表头串联一个阻值较大的电阻
R串=2.97X103Ω Rv=3.0KΩ
例2.有一个电流表G,内阻Rg=30Ω,满偏电流Ig=1mA.要把把它改装为量程为0～0.6A的电流表,要并联多大的电阻？改装后的电流表内阻多大？
在表头上并联一个阻值较小的电阻
R并=0.050Ω RA=0.050Ω
1）若要将电流表G改装成一个量程为Ug的n倍的电压表V,需要串联电阻的阻值为
2）若要将电流表G改装成一个量程为Ig的n倍的电流表A,需要并联的电阻的阻值为
八、电流表和电压表的读数 　　读数时应使视线垂直于刻度表面,并要估读. 具体估读方法如下： 　　(1) 量程为3 V和3 A的电压表和电流表,其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一. 　　(2) 量程为0.6 A的电流表,其最小分度为0.02 A, 读数要估读到最小分度的,即不足半格的略去,超过半格的要按半格读出,因此最后读数如果以安培为单位,小数点后面有两位,尾数可能为0、1、2、3… 　　(3) 量程为15 V的电压表,其最小分度为0.5 V, 读数要估读到最小分度的,因此最后读数如果以伏特为单位,小数点后面只有一位,尾数为0、1、2、3、4…
一平行板电容器C,极板是水平放置的,它和三个可变电阻及电源连接成如图所示的电路,今有一质量为m的带电液滴悬浮在两极板之间静止不动,要想使液滴上升可采用的办法是( )
A.增大R1B.增大R2C.增大R3D.减小R2
如图所示是将滑动变阻器作为分压器用的电路,A、B为分压器的滑片放在变阻器的中央,下列判断哪些正确( )
A.空载时输出电压为UAB=UCD/2B.当接上负载R时,输出电压UAB>UCD/2C.负载R越大,UAB越接近UCD/2D.负载R越小,UAB越接近UCD/2
九、限流和分压电路的选取
图中变阻器起限流作用,求待测电阻Rx的电压可调范围
1.电压不能从零开始调节,调节范围较小. 但电路结构较为简单.
图中变阻器起分压作用,求待测电阻Rx的电压可调范围
1.电压可以从零开始调节到电源电动势,调节范围较大. 但电路结构较为复杂.
有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应 一个 Ω的分压电阻,该电压表的内阻为 Ω;若把它改装成量程为3A的电流表,应 联一个 Ω的分流电阻,该电流表的内阻为 Ω
一量程为100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900 Ω的电阻将它改装成电压表,则该电压表的量程是 V,用它来测量电压时,表盘指针位置如图所示,此时电压表的读数大小为 V
用电压表测出电阻两端的电压U,用电流表测出通过电阻的电流I,利用部分电路欧姆定律可以算出电阻的阻值R,
伏安法测电阻的两种电路
电流表接在电压表两接线柱外侧,通常叫“外接法”
电流表接在电压表两接线柱内侧,通常叫“内接法”
因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．
伏安法测电阻的误差分析
测量值偏小,适于测量小阻值电阻 .
测量值偏大,适于测量大阻值电阻.
伏安法测电阻电路选择
若已知待测电阻的大约值,电流表的内阻和电压表的内阻,则
用伏安法测量某电阻Rx的阻值,现有实验器材如下:
A.待测电阻Rx：范围在5—8Ω,额定功率1WB.电流表A1：量程0—0.6A（内阻0.2Ω）C.电流表A2：量程0—3A（内阻0.05Ω）D.电压表V1：量程0—0.6A（内阻3KΩ）E.电流表V1：量程0—0.6A（内阻15Ω）F.滑动变阻器R：0—100ΩG.蓄电池：电动势12VH.导线,电键.为了较准确的测量,并保证器材安全,电流表应选 ,电压表应选 ,并画出电路图.
由R=100Ω＞10Rx知,应选择限流式电路
A.0~10V B.0~20VC.10~20V D.20~30V
在图中,AB间的电压为30V,改变滑动变阻器触头的位置,可以改变CD间的电压,UCD的变化范围是( )
如图所示R1=6Ω, R2=3Ω R3=4Ω,A、B两点电压UAB=12V,C1、C2的电容分别为2μF和1μF,则它们带电荷量分别为 和 .
A.保持R2不变,增大R1B.增大R1 ,减小R2C.保持R2不变,减小R1D.增大R2 ,减小R1
如图所示,电流表G的内阻不可忽略不计,R1、R2是两个可变电阻,当a、b间的电压为4V时,电流表的指针G刚好满偏,当a、b间的电压为3V时,如果仍要使电流表G的指针满偏,下列方法中可行的是( )
四个电阻R1、R2 、R3、R4如图所示连接,若R1=R2=R3=R4=2Ω,且R1两端的电压为4V,求:(1)电路的总电阻.(2)电阻R2两端的电压
A.两只电表的指针偏转角相同B.两只电表的指针都不偏转C.电流表指针的偏转角小于电压表指针的偏转角D.电流表指针的偏转角大于电压表指针的偏转角
用两只完全相同的电流表,分别改装成一只量程更大的电流表和一只电压表,将它们串联起来接入电路中,如图所示,此时( )
如图所示电流表和电压表的读数分别为10V和0.1A,电压表内阻为500Ω,那么待测电阻R的测量值比真实值 ,测量值为 ,真实值为 .
一个未知电阻,无法估计其电阻值,某同学用伏安法测量此电阻,用如图(a)(b)两种电路各测一次,用(a)图所测数据为3.0V、3.0mA,用(b)图测得的数据是2.9V、4.0mA,由此可知,用 图测得Rx的误差较小,测量值Rx= .
如图所示为一双量程电压表的示意图.已知电流表G的量程为0~100μA,内阻为600Ω,则图中串联的分压电阻R1= Ω, R2= Ω
