人教版 (2019)必修 第三册4 串联电路和并联电路图片ppt课件

这是一份人教版 (2019)必修 第三册4 串联电路和并联电路图片ppt课件，共37页。PPT课件主要包含了改装成电压表，改装成电流表，课堂练习等内容，欢迎下载使用。

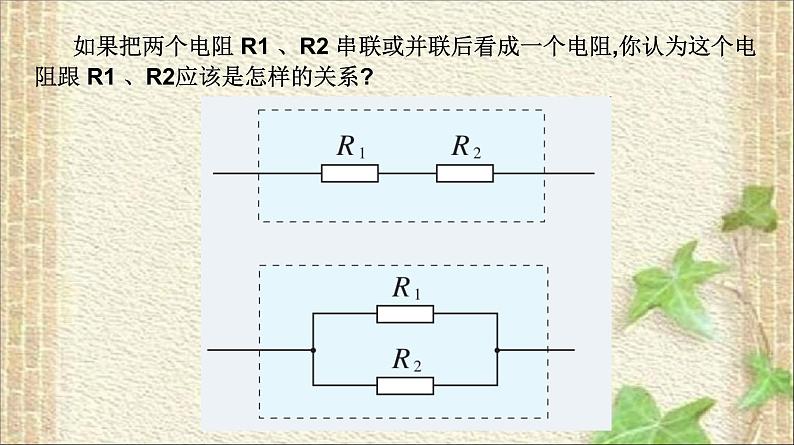

如果把两个电阻 R1 、R2 串联或并联后看成一个电阻,你认为这个电阻跟 R1 、R2应该是怎样的关系?

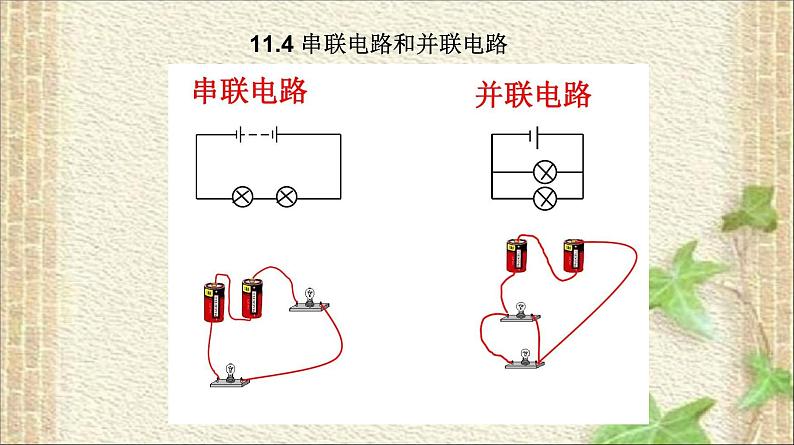

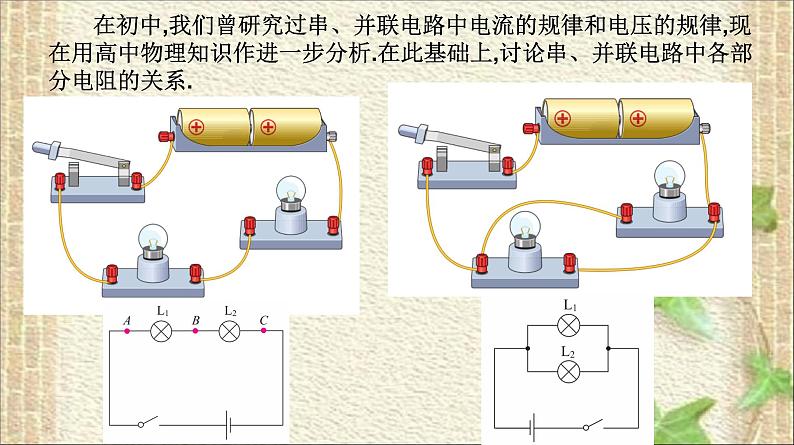

在初中,我们曾研究过串、并联电路中电流的规律和电压的规律,现在用高中物理知识作进一步分析.在此基础上,讨论串、并联电路中各部分电阻的关系.
 一、串、并联电路中的电流 

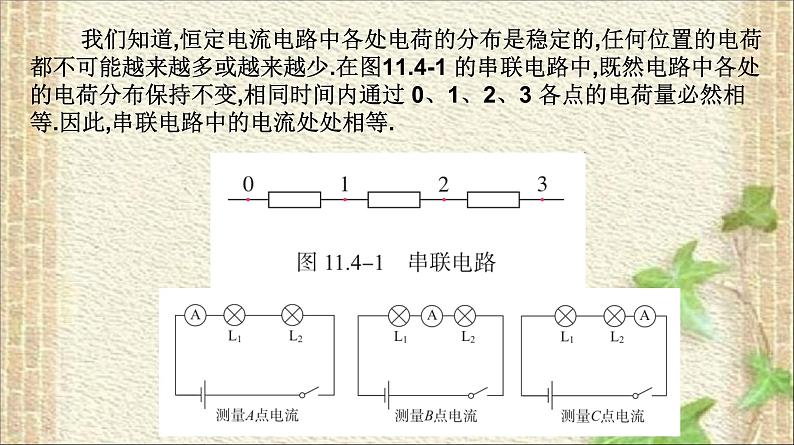

我们知道,恒定电流电路中各处电荷的分布是稳定的,任何位置的电荷都不可能越来越多或越来越少.在图11.4-1 的串联电路中,既然电路中各处的电荷分布保持不变,相同时间内通过 0、1、2、3 各点的电荷量必然相等.因此,串联电路中的电流处处相等.

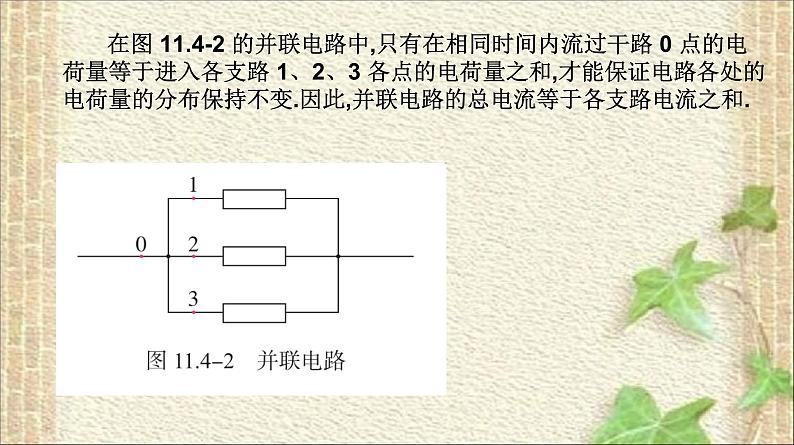

在图 11.4-2 的并联电路中,只有在相同时间内流过干路 0 点的电荷量等于进入各支路 1、2、3 各点的电荷量之和,才能保证电路各处的电荷量的分布保持不变.因此,并联电路的总电流等于各支路电流之和.

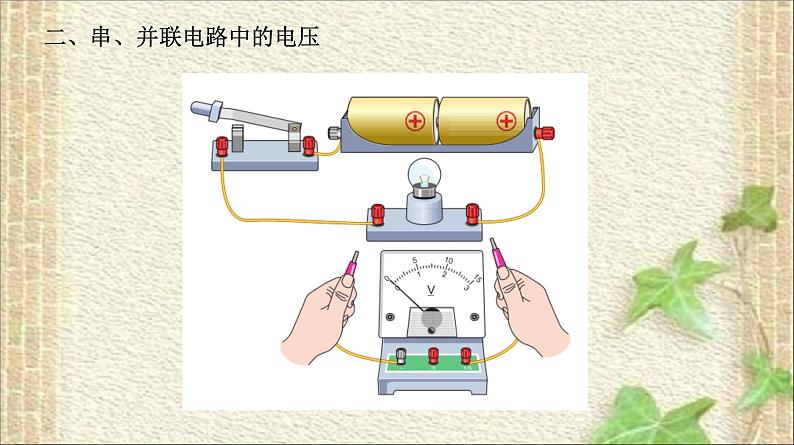

二、串、并联电路中的电压

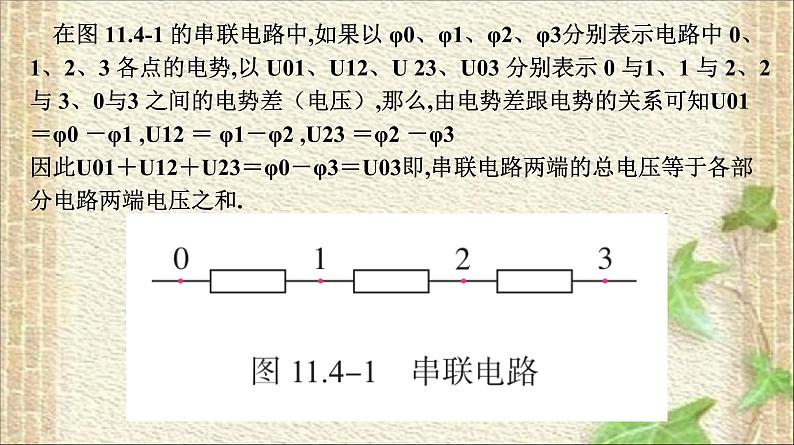

在图 11.4-1 的串联电路中,如果以 φ0、φ1、φ2、φ3分别表示电路中 0、1、2、3 各点的电势,以 U01、U12、U 23、U03 分别表示 0 与1、1 与 2、2 与 3、0与3 之间的电势差（电压）,那么,由电势差跟电势的关系可知U01＝φ0 －φ1 ,U12 ＝ φ1－φ2 ,U23 ＝φ2 －φ3因此U01＋U12＋U23＝φ0－φ3＝U03即,串联电路两端的总电压等于各部分电路两端电压之和.
在图 11.4-2 的并联电路中,不考虑导线的电阻,0、1、2、3 各点之间没有电势差,它们具有相同的电势.同样,几个电阻右边的电势也相同.因此,并联电路的总电压与各支路电压相等.
三、串、并联电路中的电阻
四、电压表和电流表的电路结构
常用的电压表和电流表都是由小量程的电流表（表头） 改装而成的.表头的工作原理涉及磁场对通电导线的作用.
从电路的角度看,表头就是一个电阻,同样遵从欧姆 定律.表头与其他电阻的不同在于,通过表头的电流是可 以从刻度盘上读出来的. 表头的电阻 Rg 叫作电流表的内阻.指针偏转到最大刻 度时的电流 Ig 叫作满偏电流.表头通过满偏电流时,加在 它两端的电压 Ug 叫作满偏电压.由欧姆定律可知 Ug ＝ IgRg 表头的满偏电压 Ug 和满偏电流 Ig 一般都比较小.
测量较大的电压时,要串联一个电阻 R,把表头改装 成电压表（图 11.4-5）.换句话说,电压表可以看作一个电压可读的"大电阻".串联电阻 R 的作用是分担一部分电压, 起这种作用的电阻常常被叫作分压电阻
测量较大的电流时,则要并联一个电阻 R,把小量程 的表头改装成大量程的电流表（图 11.4-6）.电流表可以看作一个电流可读的"小电阻".并联电阻 R 的作用是分去一部分电流,起这种作用的电阻常常被叫作分流电阻.
