2023年初中学业水平考试一模精品物理试卷（湖南省专用）（原卷版+解析版）

这是一份2023年初中学业水平考试一模精品物理试卷（湖南省专用）（原卷版+解析版），文件包含2023年初中学业水平考试一模精品物理试卷湖南省专用解析版doc、2023年初中学业水平考试一模精品物理试卷湖南省专用原卷版doc等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。

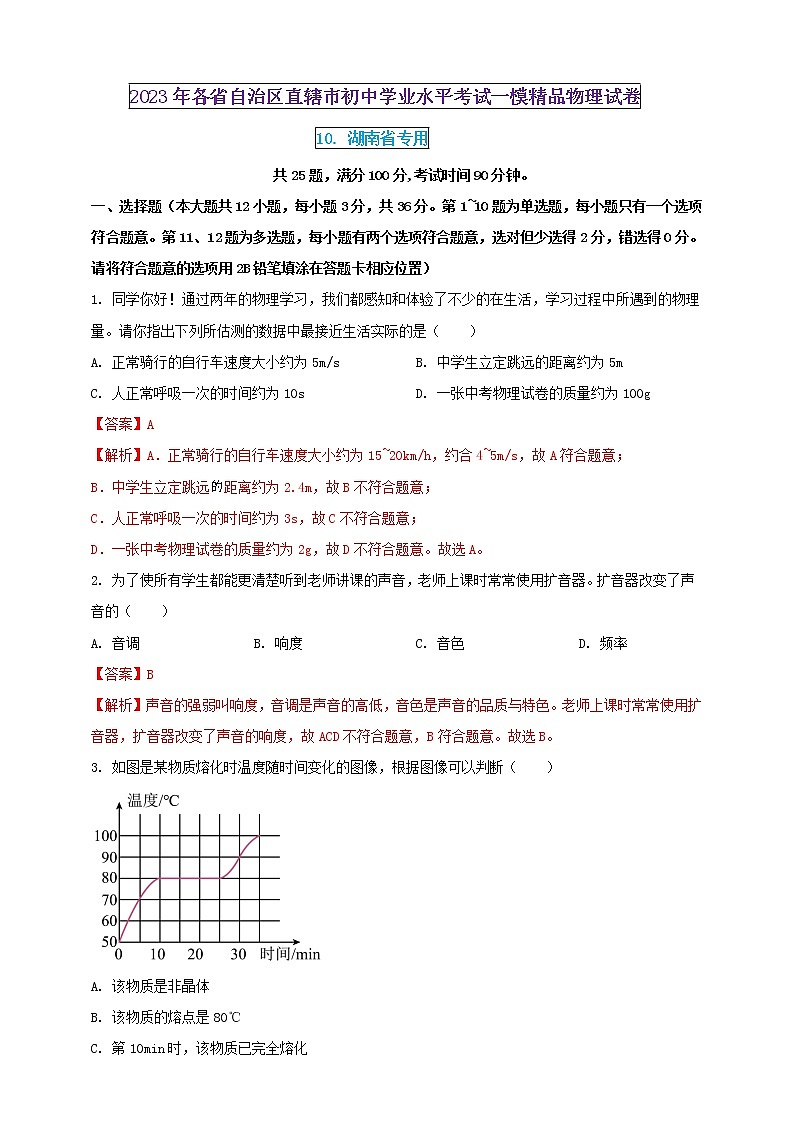

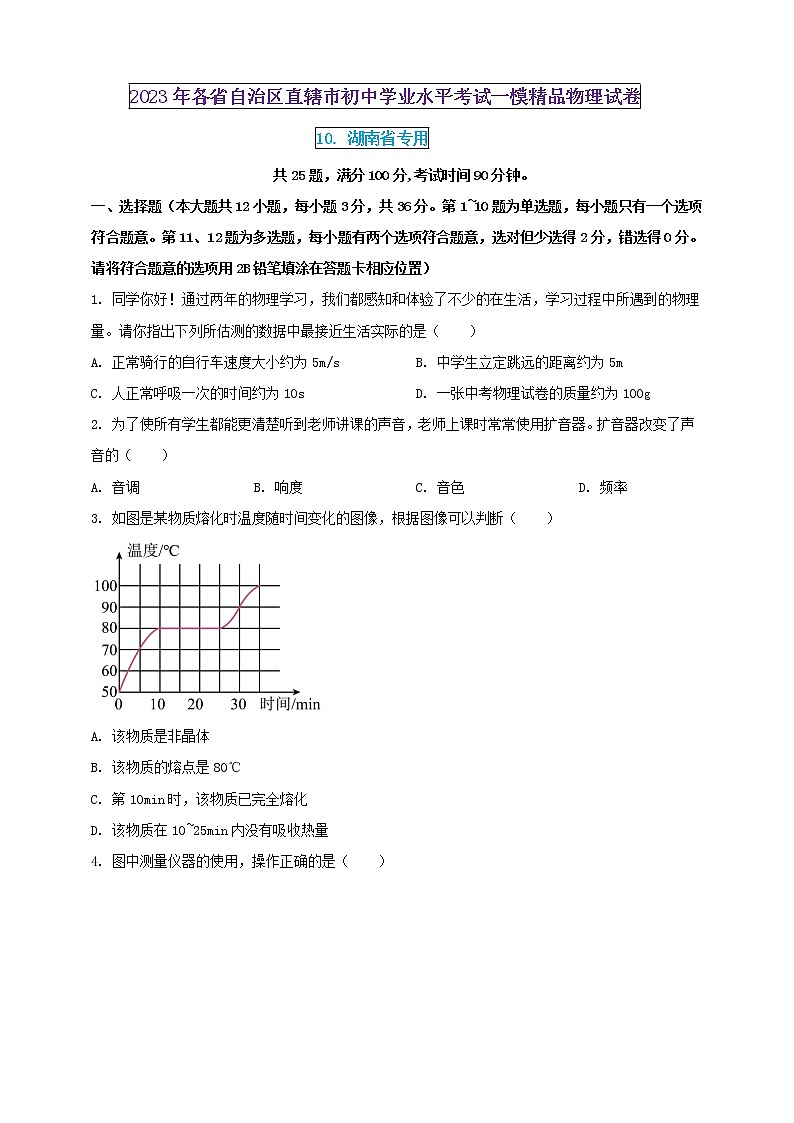

共25题，满分100分,考试时间90分钟。
一、选择题（本大题共12小题，每小题3分，共36分。第1~10题为单选题，每小题只有一个选项符合题意。第11、12题为多选题，每小题有两个选项符合题意，选对但少选得2分，错选得0分。请将符合题意的选项用2B铅笔填涂在答题卡相应位置）
1. 同学你好！通过两年的物理学习，我们都感知和体验了不少的在生活，学习过程中所遇到的物理量。请你指出下列所估测的数据中最接近生活实际的是（ ）
A. 正常骑行的自行车速度大小约为5m/sB. 中学生立定跳远的距离约为5m
C. 人正常呼吸一次的时间约为10sD. 一张中考物理试卷的质量约为100g
【答案】A
【解析】A．正常骑行的自行车速度大小约为15~20km/h，约合4~5m/s，故A符合题意；
B．中学生立定跳远距离约为2.4m，故B不符合题意；
C．人正常呼吸一次的时间约为3s，故C不符合题意；
D．一张中考物理试卷的质量约为2g，故D不符合题意。故选A。
2. 为了使所有学生都能更清楚听到老师讲课的声音，老师上课时常常使用扩音器。扩音器改变了声音的（ ）
A. 音调B. 响度C. 音色D. 频率
【答案】B
【解析】声音的强弱叫响度，音调是声音的高低，音色是声音的品质与特色。老师上课时常常使用扩音器，扩音器改变了声音的响度，故ACD不符合题意，B符合题意。故选B。
3. 如图是某物质熔化时温度随时间变化的图像，根据图像可以判断（ ）
A. 该物质是非晶体
B. 该物质的熔点是80℃
C. 第10min时，该物质已完全熔化

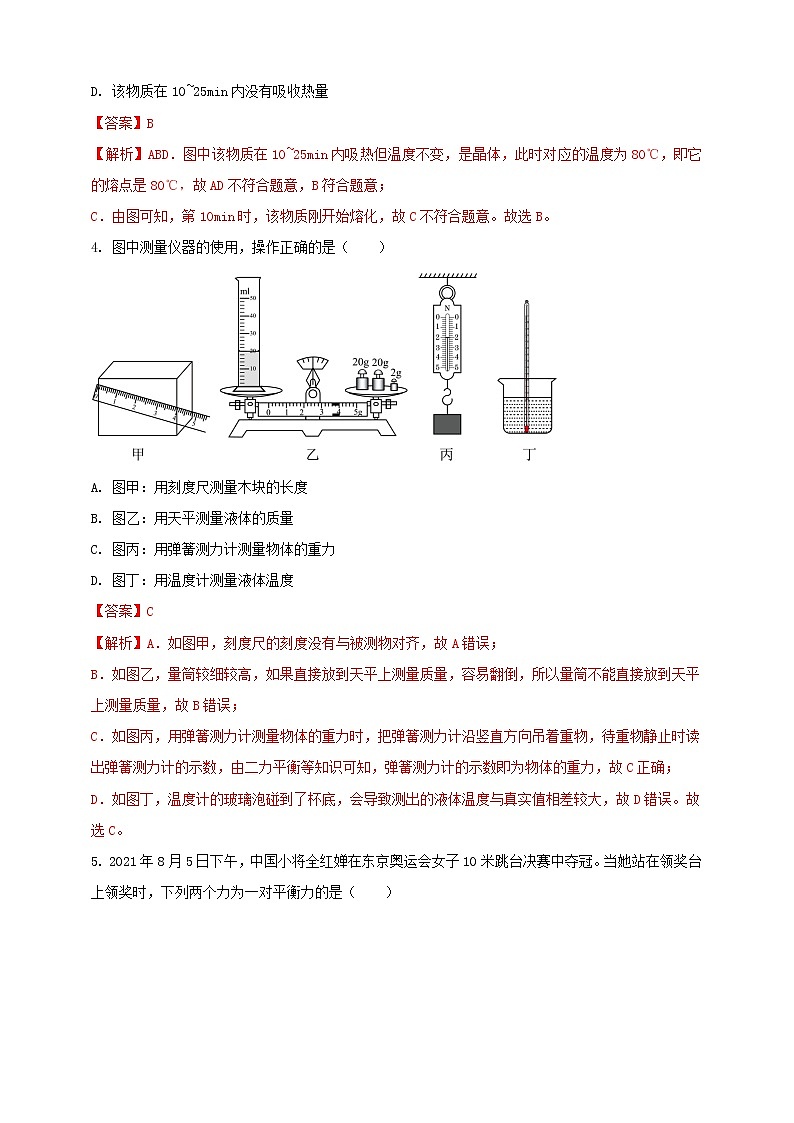

D. 该物质在10~25min内没有吸收热量
【答案】B
【解析】ABD．图中该物质在10~25min内吸热但温度不变，是晶体，此时对应的温度为80℃，即它的熔点是80℃，故AD不符合题意，B符合题意；
C．由图可知，第10min时，该物质刚开始熔化，故C不符合题意。故选B。

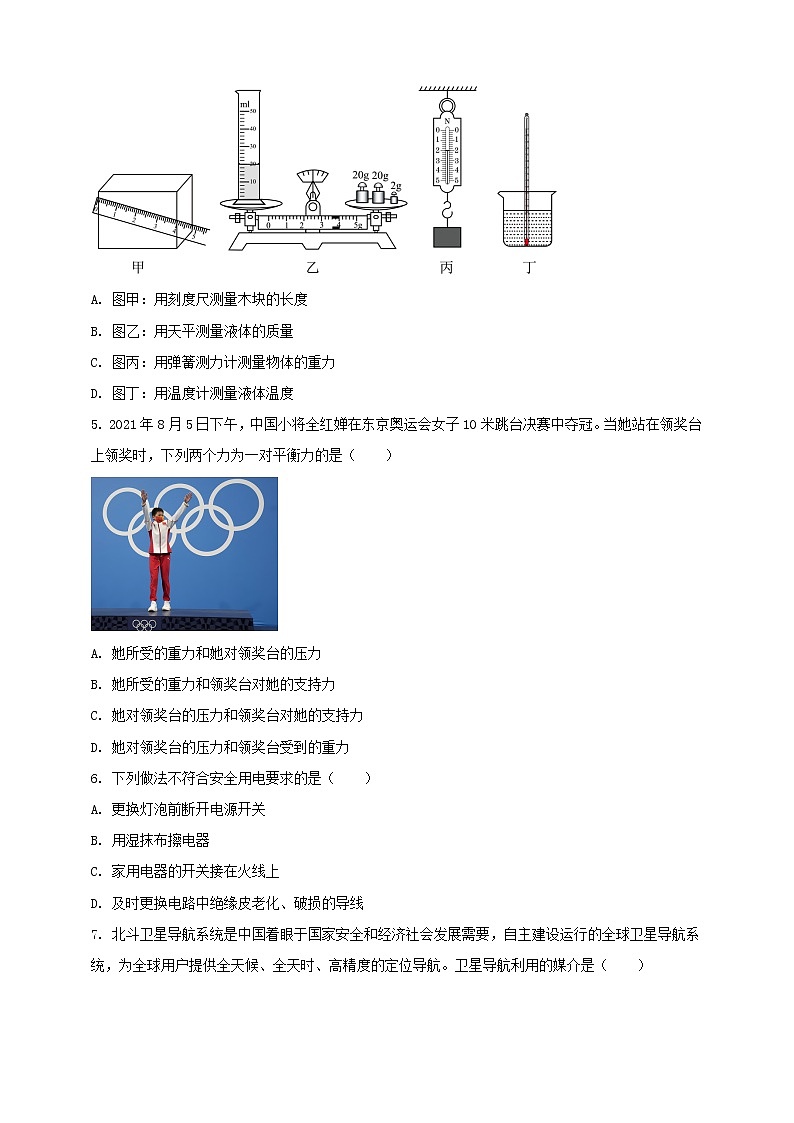

4. 图中测量仪器的使用，操作正确的是（ ）
A. 图甲：用刻度尺测量木块的长度
B. 图乙：用天平测量液体的质量
C. 图丙：用弹簧测力计测量物体的重力
D. 图丁：用温度计测量液体温度
【答案】C
【解析】A．如图甲，刻度尺的刻度没有与被测物对齐，故A错误；
B．如图乙，量筒较细较高，如果直接放到天平上测量质量，容易翻倒，所以量筒不能直接放到天平上测量质量，故B错误；
C．如图丙，用弹簧测力计测量物体的重力时，把弹簧测力计沿竖直方向吊着重物，待重物静止时读出弹簧测力计的示数，由二力平衡等知识可知，弹簧测力计的示数即为物体的重力，故C正确；
D．如图丁，温度计的玻璃泡碰到了杯底，会导致测出的液体温度与真实值相差较大，故D错误。故选C。

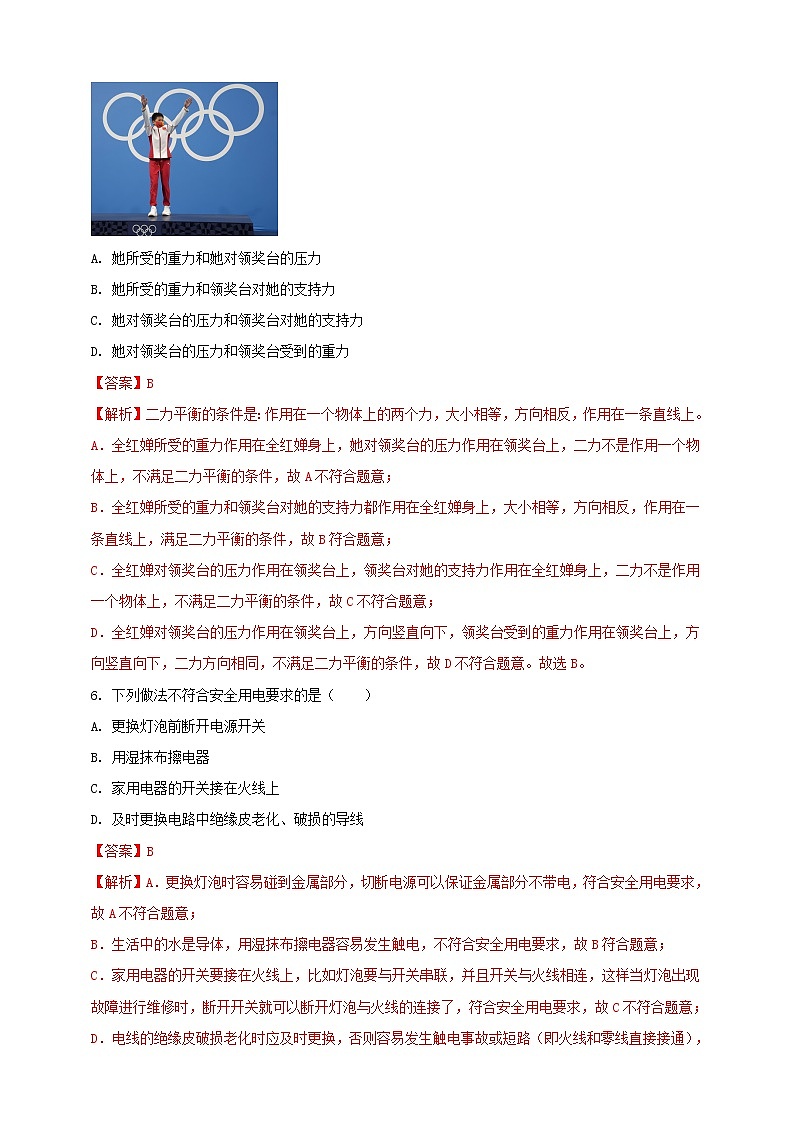

5. 2021年8月5日下午，中国小将全红婵在东京奥运会女子10米跳台决赛中夺冠。当她站在领奖台上领奖时，下列两个力为一对平衡力的是（ ）
A. 她所受的重力和她对领奖台的压力
B. 她所受的重力和领奖台对她的支持力
C. 她对领奖台的压力和领奖台对她的支持力
D. 她对领奖台的压力和领奖台受到的重力
【答案】B
【解析】二力平衡的条件是：作用在一个物体上的两个力，大小相等，方向相反，作用在一条直线上。
A．全红婵所受的重力作用在全红婵身上，她对领奖台的压力作用在领奖台上，二力不是作用一个物体上，不满足二力平衡的条件，故A不符合题意；
B．全红婵所受的重力和领奖台对她的支持力都作用在全红婵身上，大小相等，方向相反，作用在一条直线上，满足二力平衡的条件，故B符合题意；
C．全红婵对领奖台的压力作用在领奖台上，领奖台对她的支持力作用在全红婵身上，二力不是作用一个物体上，不满足二力平衡的条件，故C不符合题意；
D．全红婵对领奖台的压力作用在领奖台上，方向竖直向下，领奖台受到的重力作用在领奖台上，方向竖直向下，二力方向相同，不满足二力平衡的条件，故D不符合题意。故选B。
6. 下列做法不符合安全用电要求的是（ ）
A. 更换灯泡前断开电源开关
B. 用湿抹布擦电器
C. 家用电器的开关接在火线上
D. 及时更换电路中绝缘皮老化、破损的导线
【答案】B
【解析】A．更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，符合安全用电要求，故A不符合题意；
B．生活中的水是导体，用湿抹布擦电器容易发生触电，不符合安全用电要求，故B符合题意；
C．家用电器的开关要接在火线上，比如灯泡要与开关串联，并且开关与火线相连，这样当灯泡出现故障进行维修时，断开开关就可以断开灯泡与火线的连接了，符合安全用电要求，故C不符合题意；
D．电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故或短路（即火线和零线直接接通），符合安全用电要求，故D不符合题意。故选B

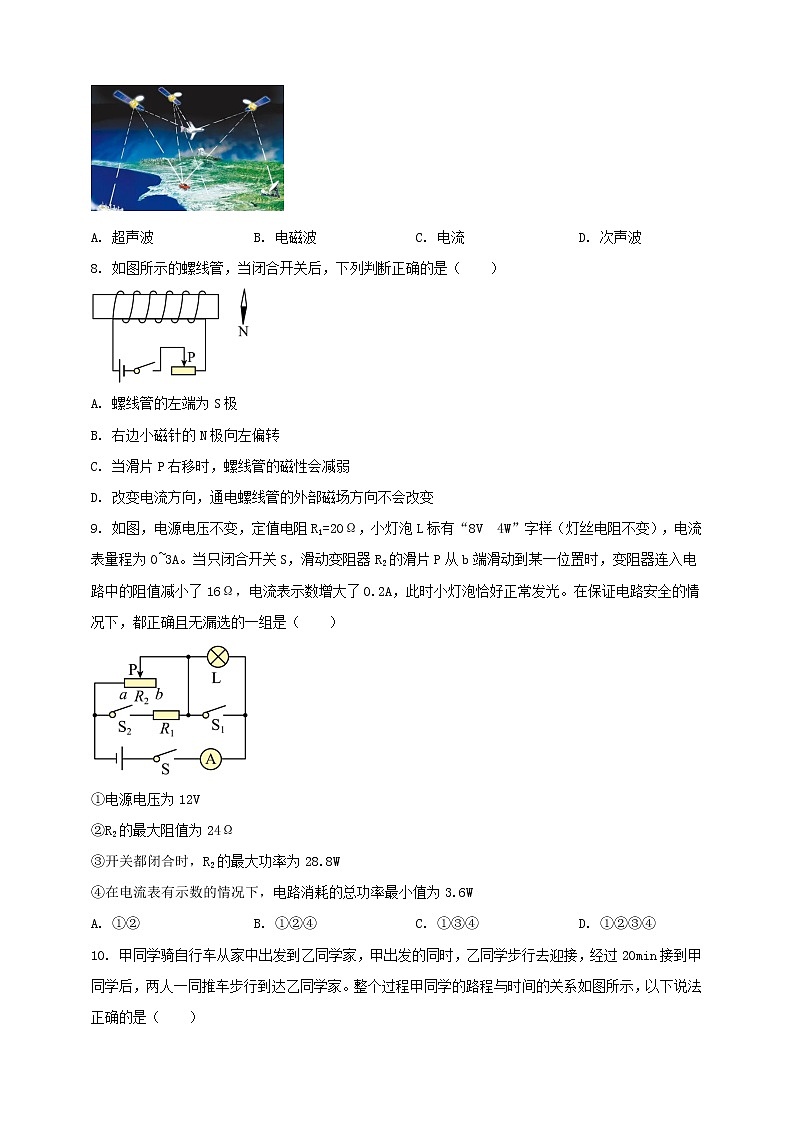

7. 北斗卫星导航系统是中国着眼于国家安全和经济社会发展需要，自主建设运行的全球卫星导航系统，为全球用户提供全天候、全天时、高精度的定位导航。卫星导航利用的媒介是（ ）
A. 超声波B. 电磁波C. 电流D. 次声波
【答案】B
【解析】北斗卫星在太空中与地面的信息交流运用的电磁波，因为电磁波可以在真空中传播，故ACD不符合题意，B符合题意。故选B。
8. 如图所示的螺线管，当闭合开关后，下列判断正确的是（ ）
A. 螺线管的左端为S极
B. 右边小磁针的N极向左偏转
C. 当滑片P右移时，螺线管的磁性会减弱
D. 改变电流方向，通电螺线管的外部磁场方向不会改变
【答案】B
【解析】AB．由安培定则可知通电螺线管的左端是N极，右端是S极，因同名磁极相互排斥，异名磁极相互吸引，所以小磁针的N极向左偏转，故A错误，B正确；
C．滑片P向右滑动时，滑动变阻器的电阻减小，电路的电流增大，通电螺线管的磁性增强，故C错误；
D．通电螺线管外部的磁场和条形磁体外部的磁场一样，它的两端分别是N极、S极，当改变螺线管中的电流方向时，螺线管的两磁极交换位置，外部磁场方向会改变，故D错误。故选B。
9. 如图，电源电压不变，定值电阻R1=20Ω，小灯泡L标有“8V 4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R2的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（ ）
①电源电压为12V
②R2的最大阻值为24Ω
③开关都闭合时，R2的最大功率为28.8W
④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W
A. ①②B. ①②④C. ①③④D. ①②③④
【答案】D
【解析】①②由于小灯泡L标有“8V4W”字样，所以小灯泡的额定电流为
小灯泡的电阻为
当滑片P从b端滑动到某一位置时，电流表电流表示数增大了0.2A，此时小灯泡恰好正常发光，所以滑片P在b端时，电路中的电流为
当滑片P在b端时，电源电压为
U=Ib（RL+R2b）=0.3A×（16Ω+R2b）①
当滑片P在某一位置时，电源电压为
U=I额（RL+R2′）=0.5A×（16Ω+R2b-16Ω）②
由于电源电压不变，由①②式得
R2b=24Ω，U=12V
故①②正确；
③开关都闭合时，R1、R2并联，小灯泡L被短路，电流表测干路电流。通过R1的电流为
由于电流表量程为0~3A，所以当电流表满偏时，通过滑动变阻器R2的电流最大，为
I2大=I-I1=3A-0.6A=2.4A
所以滑动变阻器R2的最大功率为
P=UI2大=12V×24A=28.8W
故③正确；
④当S闭合，S1、S2断开且滑动变阻器的滑片P位于b端时，电路中的电阻最大，电流最小，由①②分析可知，最小电流为Ib=0.3A，所以在电流表有示数的情况下，电路消耗的总功率最小值为
P小=UIb=12V×0.3A=3.6W
故④正确。
总上，①②③④都正确，故D符合题意，ABC不符合题意。故选D
10. 甲同学骑自行车从家中出发到乙同学家，甲出发的同时，乙同学步行去迎接，经过20min接到甲同学后，两人一同推车步行到达乙同学家。整个过程甲同学的路程与时间的关系如图所示，以下说法正确的是（ ）
A. 甲同学的总路程为4km
B. 甲在相遇前后的速度不变
C. 乙同学步行的时间为20min
D. 相遇后乙同学步行的路程为2km
【答案】A
【解析】A．由图可知，甲同学从原点出发，40min时甲同学在4km的位置，所以行驶的总路程是4km，故A正确；
B．由题意可知，甲、乙同学在20min时相遇，由图可知，相遇前，甲同学行驶的路程是3km，相遇前的速度为
相遇后，甲同学行驶的路程为
运动的时间为
相遇后的速度为
所以相遇前后速度变化，故B错误；
C．由图可知，甲同学全程所用的时间为40min，甲出发的同时，乙同学步行去迎接，所用乙同学步行的时间也为40min，故C错误；
D．甲、乙同学在20min相遇，由图可知，相遇后乙同学步行的路程为
故D错误。故选A。
11. 现在中学生近视眼患者越来越多，保护眼睛刻不容缓，学校开展了上、下午各一次眼保健操活动来预防近视，下图中关于近视眼成因及其矫正的原理图正确的是（ ）
A. B. C. D.
【答案】AB
【解析】A．如图，来自远处的平行光经晶状体折射后，会聚于视网膜前，因此看不清远处的物体；这是由于晶状体太厚，折光能力太强，是近视眼的成因图，故A正确；
B．如图，凹透镜对光线有发散作用，使光线变得发散后再进入眼睛，折射光线刚好落在视网膜上，从而看清远处的物体，这是近视眼的矫正光路图，故B正确；
C．如图，来自近处的光先经晶状体折射后，会聚于视网膜后，因此看不清近处的物体；这是由于晶状体太薄，折光能力太弱，是远视眼的成因图，故C错误；
D．如图，凸透镜对光线有会聚作用，使近处的光线变得会聚后再进入眼睛，折射光线刚好落在视网膜上，从而看清近处的物体，这是远视眼的矫正光路图，故D错误。故选AB。
12.喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的
是（ ）
A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大
【答案】BC
【解析】A．由图可知，灯泡L和变阻器R并联，电流表测量干路中的电流。滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的用电器互不影响，所以灯泡亮度不变，故A错误；
BD．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，由电阻的并联关系可知电路的总电阻变大，由可知电路的总电流变小，即电流表的示数变小，由并联电路的特点可知灯泡的亮度不变，故B正确，D错误；
C．滑动变阻器的滑片P由中点向右移动时，变阻器连入电路的电阻变大，并联电路中各个支路的电压都等于电源电压，变阻器两端的电压不变，故C正确。故选BC。
二、填空题（本大题共4小题，20空，每空1分，共20分）
13. 某物理兴趣小组做了如图所示的实验来测量物体浸在液体中受到的浮力，则由图可知，物体所受的重力为_____N,物体在水中所受的弹簧秤的拉力为_____N,物体受到的浮力为_____N，其排开水的重力为________N。这里能够求出物体在水中受到的浮力，用到的物理知识是_______________。
【答案】4, 3，1， 1，物体受到重力、浮力和拉力，三力平衡。
【解析】第一个图中，物体对弹簧秤的拉力等于物体所受的重力
第二个图中，物体受到重力、浮力和拉力，三力平衡
物体受到的浮力
由阿基米德原理可知，浸在液体中的物体受到的浮力等于它排开液体受到的重力，所以，其排开液体的重力为
14. 节约用水，人人有责，小红同学在家里做了一个“滴水龙头浪费水”的实验。先将一个质量为14g的空烧杯放在一个滴水龙头下面接水1h。再将天平放在水平桌面上，使游码归零，发现指针偏转如图甲所示，则应向______（选填“左”或“右”）调节平衡螺母，使天平横梁平衡。然后称出烧杯和水的总质量，如图乙所示。游码左侧所对应的刻度值为______，砝码的总质量为________，烧杯和水的总质量为________，则该滴水龙头1h浪费的水为______g。
【答案】 右. 2g,60g, 62g, 48
【解析】根据图甲所示，天平放在水平桌面上，使游码归零时，发现指针向左偏转，根据天平调节平衡的原则：左偏右调，右偏左调，可知则应向右调节平衡螺母，使天平横梁平衡。
根据托盘天平的读数方法：被测物体的质量等于砝码总质量与游码在标尺上所对应的刻度值之和，即
根据图乙所示可知，游码左侧所对应的刻度值为2，因此，砝码的总质量为

烧杯和水的总质量为
空烧杯的质量为，烧杯中水的质量，即滴水龙头1h浪费的水的质量为
15. 水的比热容为c水=4.2×103J/（kg·℃），其物理意义是_________________；天然气的热值为q天然气=3.2×107J/m3]，其物理意义是______________________。热水器将质量为20kg、温度为15℃的水加热到65℃，消耗天然气0.15m3，在此过程中水吸收的热量是______J，消耗的天然气完全燃烧放出的热量为_______J，热水器的热效率是______。
【答案】见解析。
【解析】水的比热容为c水=4.2×103J/（kg·℃），其物理意义是1kg的水，温度升高或者降低℃，吸收或者放出的热量为4.2×103J；天然气的热值为q天然气=3.2×107J/m3]，其物理意义是1m3的天然气完全燃烧，放出的热量为3.2×107J。
水吸收的热量
Q吸=cm(t-t0)= 4.2×103J/（kg·℃）×20kg×（65℃-15℃）=4.2×106J
消耗的天然气完全燃烧放出的热量为
Q放=Vq=0.15m3×3.2×107J/m3=4.8×106J
热水器的热效率为
16. 某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有“220V 1500W”的字样，甲电热水壶的额定电流为______A，乙电热水壶的额定电流为______A（保留小数点后两位）。我国家庭电路的电压是______V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______（选填“甲”或“乙”）电热水壶，选择的理由是______。
【答案】 3.65, 6.82. 220，甲 乙的额定电流超过了插座的额定电流5A
【解析】甲电热水壶的额定电流为
乙电热水壶的额定电流为
因为I15A，所以从安全用电的角度考虑，应选购甲。
因为乙的额定电流超过了插座的额定电流5A，使用可能导致插座烧坏，甚至引起火灾。
三、作图题（本大题共2小题，每小题2分，共4分）
17. 2022年北京冬奥会吉祥物“冰墩墩”人见人爱。如图，“冰墩墩”站在水平冰面上，请画出它所受重力的示意图。
【答案】如图所示。
【解析】重力的方向是竖直向下的，作用点为O，故过O 竖直向下画线段，在线段的未尾标上箭头表示重力的方向，在旁边标G，表示重力。
18. 太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。
【答案】如图所示。
【解析】由光的反射定律可知，反射角等于入射角，反射光线和入射光线分居法线两侧，作出入射光线，如图所示。
四、实验题（本大题共5小题，共27分）
19.（3分） 小宇同学有一次用爷爷的放大镜（焦距为10cm）看窗外的物体时.发现看到的物体是倒立的，心里想：放大镜成像到底有什么规律呢？于是他从实验室借来一架光具座，一个光屏、一根蜡烛，进行实验探究：
（1）在图中的装置上保持放大镜的位置不变，将蜡烛移至光具座20cm刻度线处，移动光屏发现烛焰在光屏上成倒立，缩小的像。根据这个原理可制成______（选填“照相机”或“投影仪”）；
（2）向右将蜡烛移至光具座35m刻度线处，移动光屏至某位置，烛焰在光屏上成一倒立、______（选填“缩小“，“放大”或“等大“）的像；
（3）继续向右将蜡烛移至光具座45cm刻度线处，小宇同学发现无论怎么移动光屏，在光屏上都得不到像。这是因为此时烛焰通过凸透镜成的是______（选填“实像”或“虚像”）。
【答案】（1）照相机 （2）放大 （3）虚
【解析】（1）凸透镜焦距为10.0cm，将蜡烛移至光具座20.0cm刻度线处，此时物距为30.0cm，物距大于二倍焦距，移动光屏发现烛焰在光屏上成倒立，缩小的像，与照相机成像特点相同。
（2）将蜡烛移至光具座35.0cm刻度线处，此时物距为15.0cm，物距大于一倍焦距，小于二倍焦距，根据凸透镜成像规律，此时成倒立、放大、实像，与投影仪成像特点相同。
（3）将蜡烛移至光具座45.0cm刻度线处，此时物距为5.0cm，物距小于焦距，成正立、放大、虚像，虚线不能在光屏上呈现，所以小宇同学发现无论怎么移动光屏，在光屏上都得不到像。
20. （5分）物理课上，李老师和学生一起进行了关于“水沸腾”的实验探究。
（1）小佳组装好器材，如图甲所示，用酒精灯给水加热，在水温升高到90℃后，每隔1min观察1次温度计的示数，记录在表中：
如图乙所示是第3min时温度计的示数，此时水的温度是 _____℃；
（2）由表中数据可知，实验中水的沸点为_____℃，水沸腾后继续加热，温度______（选填“变大”、“变小”或“不变”）；
（3）李老师在课堂上给学生进行了图丙的实验演示：水沸腾后把烧瓶从火焰上拿开，迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，结果发现已停止沸腾的水又重新沸腾。这是因为浇冷水时烧瓶内的水蒸气______（填物态变化名称）导致水面上方的气压减小，沸点______（选填“升高”或“降低”）造成的。
【答案】（1）96 （2）98 不变 （3）液化 降低。
【解析】（1）由图可知，温度计的分度值为1℃，液柱的上表面在90℃往上6格，所以示数为96℃。
（2）水沸腾时保持不变的温度称为沸点，由表中数据可知，水的温度保持在98℃不变，所以水的沸点为98℃。
观察表中数据，水达到沸点之后，继续加热，温度不变。
（3）因为液体的沸点和气压有关，气压越低，沸点越低。当向瓶底浇冷水时，瓶内气体温度突然降低，烧瓶内的水蒸气液化成小水珠，水面上方的气压减小，导致水的沸点降低，所以水重新沸腾起来的。
21. （5分）小明探究影响滑动摩擦力大小的因素时选取的实验器材有：弹簧测力计一个、木块一个、砝码若干、毛巾、棉布各一条。实验装置如图甲所示，改变实验条件用弹簧测力计多次拉着木块在水平面上运动，实验数据记录如下：
（1）实验过程中，为了使弹簧测力计的示数等于滑动摩擦力的大小，根据_______的原理，应该沿水平方向_______拉动木块；
（2）第二次实验时，弹簧测力计示数如图乙所示，则此时木块受到滑动摩擦力的大小为________N；
（3）对比第1、2两次实验数据，可以得出结论：滑动摩擦力的大小跟_______有关；
（4）对比第________两次实验数据，可以得出结论：滑动摩擦力的大小跟接触面粗糙程度有关。
【答案】 （1）二力平衡 匀速直线 （2）2.2 （3）压力 （4）2、3
【解析】（1）在实验中，由二力平衡条件得，小明用弹簧测力计在水平方向上匀速直线拉动木块，此时拉力与摩擦力是一对平衡力，大小相等。
（2）第二次实验时，弹簧测力计示数如图乙所示，测力计的分度值为0.2N，所以其示数为2.2N，所以摩擦力为2.2N。
（3）对比第1、2两次实验数据记录表知，其它条件相同，只是压力不同，根据控制变量法，可以得出结论：滑动摩擦力的大小跟压力有关。
（4）对比第2、3两次实验数据记录表知，其它条件相同，只是接触面的粗糙程度不同，根据控制变量法，可以得出结论：滑动摩擦力的大小跟接触面粗糙程度有关。
22. （4分）如图，在“探究什么情况下磁可以生电”实验中：
（1）比较1、2（或1、3）实验想象可知，闭合电路的一部分导体在磁场中做_____运动时，导体中就产生电流；
（2）要使感应电流方向发生改变，可采取的具体措施是：_______；（选填字母）
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体水平运动的方向
C．上下调换磁极，同时改变导体水平运动的方向
（3）从能量的角度来分析，感应电流的产生过程是______能转化为电能：
（4）如果将电流表换成________，可以探究磁场对通电导体的作用。
【答案】（1）切割磁感线 （2）B （3）机械 （4）电源
【解析】（1）比较1、2（或1、3）实验现象可知，保持磁体和导体不动，电路中不会产生感应电流，但是保持磁体不动，导体水平切割磁感线时会产生感应电流，故可得出闭合电路的一部分导体在磁场中做切割磁感线运动时电路中就会产生感应电流。
（2）感应电流方向与磁场方向和导体切割磁感线方向有关，所以想要改变感应电流的方向，可以只上下调换磁极，或者只改变导体水平运动的方向，如果上下调换磁极，同时改变导体水平运动的方向，感应电流的方向不会发生变化。
故选B。
（3）闭合电路的一部分导体在磁场中做切割磁感线运动时电路中就会产生感应电流，所以是机械能转化为电能。
（4）如果将电流表换成电源，则构成一个完整的闭合回路，这样可以探究磁场对通电导体的作用。
23. （10分）小华同学进行“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5V，实物图如图甲所示。
（1）连接电路时，开关应处于______状态；
（2）请你用笔画线代替导线，将图甲中的电路连接完整；（要求：滑片P往左移时灯泡变暗）（ ）
（3）某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图乙所示，则电流表的示数为_______A，小灯泡的实际功率为_______W；
（4）小华同学多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的关系图像，如图丙所示。由图像可知：小灯泡的额定功率_______W。
【答案】 （1）断开 （2） （3）0.22 0.44 （4）0.625
【解析】（1）连接电路时，为了保护电路，开关需要断开。
（2）滑动变阻器需要串联接入电路，且一上一下，要求滑片P往左移时灯泡变暗，滑片向左滑动时，接入的电阻变大，电路中的电流变小，灯泡变暗，故滑动变阻器接入的右下方接线柱，故如图所示
（3）电流表的指针位置如图乙所示，选择小量程，分度值为0.02A，读数为0.22A；小灯泡的实际功率为
（4）小灯泡的额定电压为2.5V，根据图丙可知，额定电流为0.25A，则小灯泡的额定功率为
五、计算题（本大题共2小题，第24题6分，第25题7分，共13分）
24. 如图所示，电源电压恒定，L为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。当S1断开，S和S2闭合时，灯泡L正常发光；当S、S1、S2都闭合时，通过定值电阻R1、R2的电流之比为3：2；闭合开关S，在确保通过电阻R2的电流不为零的前提下，控制S1、S2的通断，R2消耗的最大功率和最小功率之比为9：1。求：
（1）灯泡L的电阻；
（2）电源电压；
（3）R2消耗的最大功率。
【答案】（1）10Ω；（2）6V；（3）4.8W
【解析】（1）由“6V 3.6W”可得，小灯泡L的电阻为
（2）当S1断开、S和S2闭合时，R1、R2短路，只有L接入电路，小灯泡正常发光，即电源电压等于小灯泡两端的电压为6V。
（3）当S、S1和S2都闭合时，L、R1、R2并联，此时功率最大为
通过定值电阻R1、R2的电流之比为3：2，由并联电路各支路两端电压相等
可得
当S闭合，S1，S2都断开时，L、、串联，此时功率最小为
由R2消耗的最大功率和最小功率之比为9：1，则
可得，此时R2两端的电压为
根据串联分压规律
可得，此时R1两端的电压为
小灯泡两端的电压为
R2的阻值为
则R2消耗的最大功率为
25. 小王同学学习了压强和浮力的知识后，自己设计了一个体验实验装置，该装置的轴剖面图如图甲所示。放在水平桌面上的薄壁容器由上下两个柱状体组合而成，下部分容器横截面积，高度，上部分容器横截面积，高度，容器的质量为0.1kg，图乙是容器的立体图。另有一圆柱形实心铁棒，铁棒横截面积，长度l=0.1m。用细绳绕过定滑轮连接铁棒，细绳另一端有一控制铁棒缓慢升降和暂停装置（图中未画出），铁棒置于容器口的上方，向容器内注入深度的水，缓慢计铁棒下降，直至完全浸没后铁棒停止下降，铁棒始终保持竖直且未与容器底部接触。（）。求：
（1）注入的水质量是多少kg；
（2）铁棒所受浮力的大小；
（3）桌面所受的压力的大小；
（4）水对容器底部的压力，通过计算比较与的大小。
【答案】（1）0.9kg；（2）4N；（3）14N；（4）
【解析】（1）注入的水质量
（2）铁棒所受浮力
（3）容器的重力
水的重力
桌面所受的压力
（4）铁棒的体积
下柱体剩余水体积
上柱体水上升体积以及高度
此时水的高度
水对容器底的压强
水对容器底的压力
所以
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
97
98
98
98
98
实验次数
桌面上所垫材料
木块上所放砝码质量（g）
弹簧测力计示数（N）
1
毛巾
50g
1.8
2
毛巾
100g
3
棉布
100g
2.0
序号
实验操作
电流表指针偏转情况
1
保持导体与磁体静止
不偏转
2
保持磁体静止，导体水平向左切割磁感线
向右偏转
3
保持磁体静止，导体水平向右切割磁感线
向左偏转
…
