专题十七：电功率——2023年长春中考物理一轮复习（含答案）

这是一份专题十七：电功率——2023年长春中考物理一轮复习（含答案），共12页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

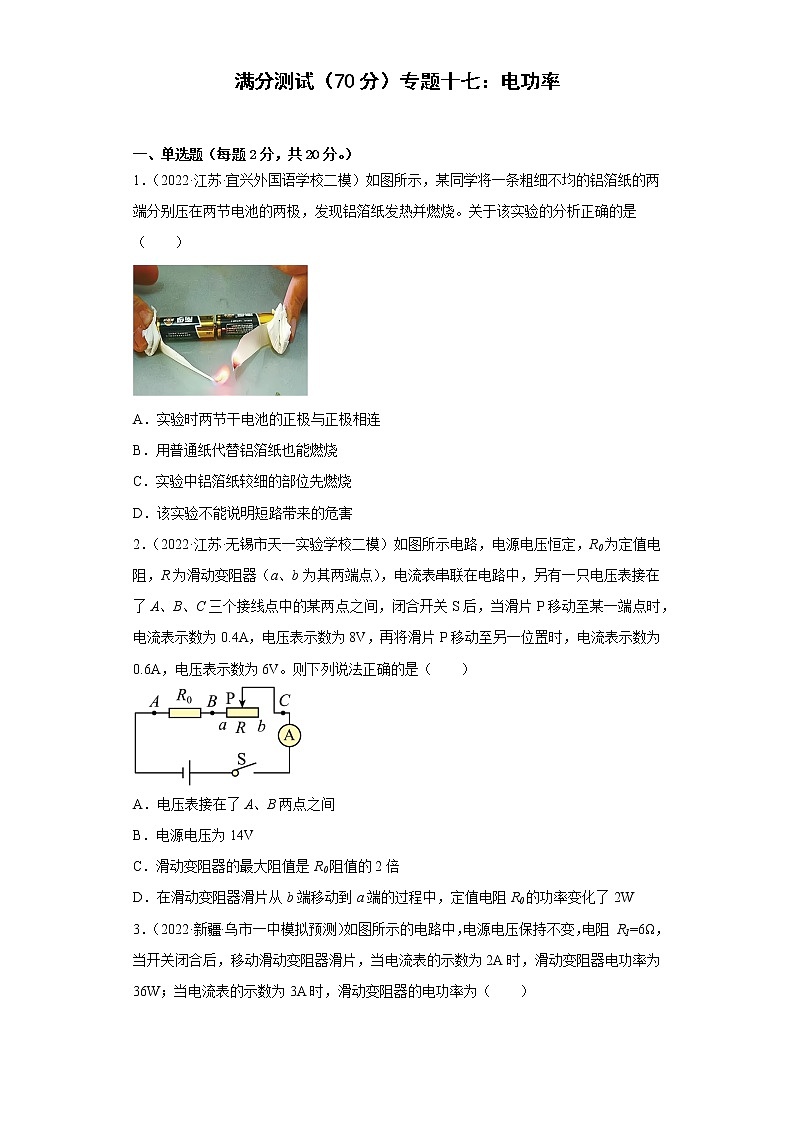

一、单选题（每题2分，共20分。）
1．（2022·江苏·宜兴外国语学校二模）如图所示，某同学将一条粗细不均的铝箔纸的两端分别压在两节电池的两极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是 （ ）
A．实验时两节干电池的正极与正极相连
B．用普通纸代替铝箔纸也能燃烧
C．实验中铝箔纸较细的部位先燃烧
D．该实验不能说明短路带来的危害
2．（2022·江苏·无锡市天一实验学校二模）如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联在电路中，另有一只电压表接在了A、B、C三个接线点中的某两点之间，闭合开关S后，当滑片P移动至某一端点时，电流表示数为0.4A，电压表示数为8V，再将滑片P移动至另一位置时，电流表示数为0.6A，电压表示数为6V。则下列说法正确的是（ ）
A．电压表接在了A、B两点之间
B．电源电压为14V
C．滑动变阻器的最大阻值是R0阻值的2倍
D．在滑动变阻器滑片从b端移动到a端的过程中，定值电阻R0的功率变化了2W

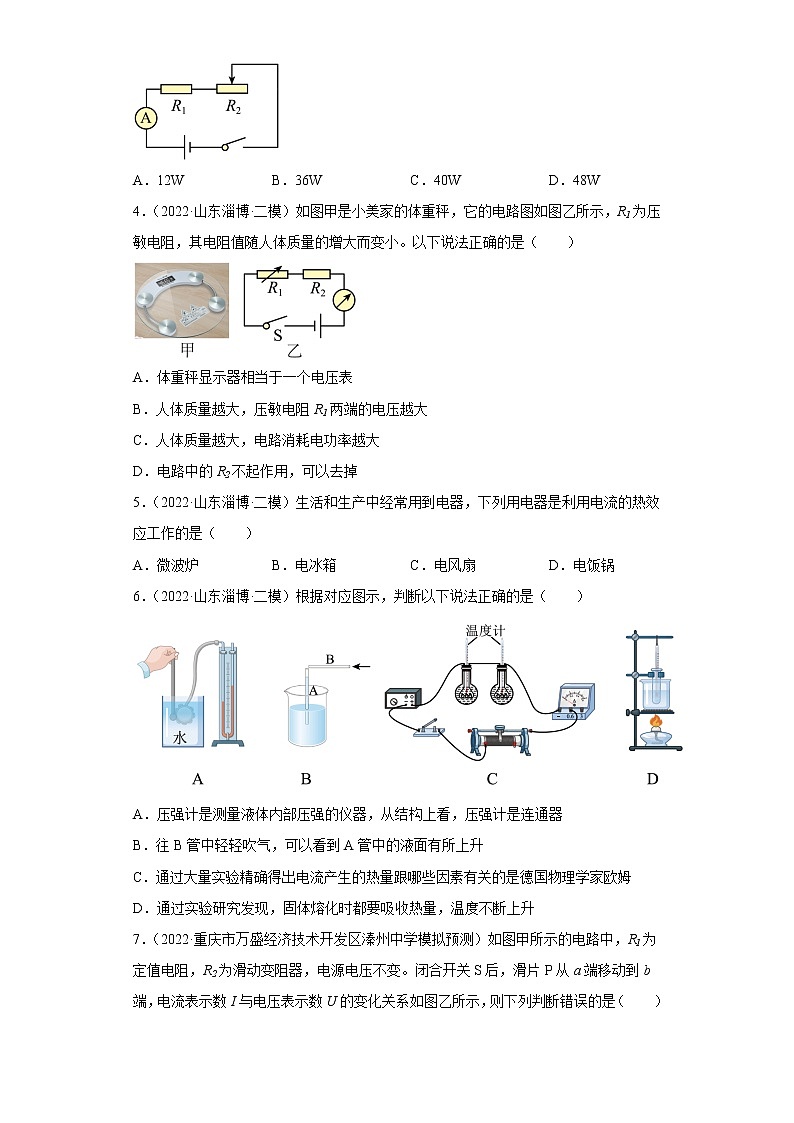

3．（2022·新疆·乌市一中模拟预测）如图所示的电路中，电源电压保持不变，电阻 R1=6Ω，当开关闭合后，移动滑动变阻器滑片，当电流表的示数为2A时，滑动变阻器电功率为36W；当电流表的示数为3A时，滑动变阻器的电功率为（ ）
A．12WB．36WC．40WD．48W
4．（2022·山东淄博·二模）如图甲是小美家的体重秤，它的电路图如图乙所示，R1为压敏电阻，其电阻值随人体质量的增大而变小。以下说法正确的是（ ）
A．体重秤显示器相当于一个电压表
B．人体质量越大，压敏电阻R1两端的电压越大
C．人体质量越大，电路消耗电功率越大
D．电路中的R2不起作用，可以去掉
5．（2022·山东淄博·二模）生活和生产中经常用到电器，下列用电器是利用电流的热效应工作的是（ ）
A．微波炉B．电冰箱C．电风扇D．电饭锅
6．（2022·山东淄博·二模）根据对应图示，判断以下说法正确的是（ ）
A．压强计是测量液体内部压强的仪器，从结构上看，压强计是连通器
B．往B管中轻轻吹气，可以看到A管中的液面有所上升
C．通过大量实验精确得出电流产生的热量跟哪些因素有关的是德国物理学家欧姆
D．通过实验研究发现，固体熔化时都要吸收热量，温度不断上升

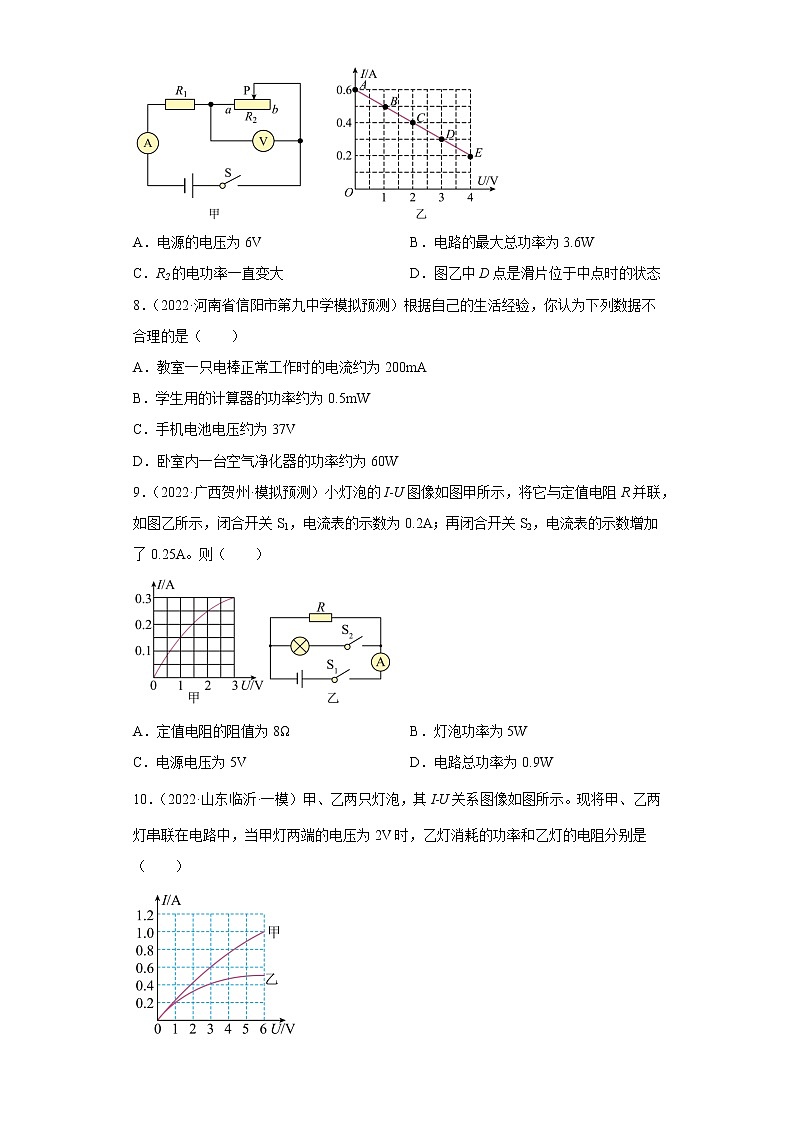

7．（2022·重庆市万盛经济技术开发区溱州中学模拟预测）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（ ）
A．电源的电压为6VB．电路的最大总功率为3.6W
C．R2的电功率一直变大D．图乙中D点是滑片位于中点时的状态
8．（2022·河南省信阳市第九中学模拟预测）根据自己的生活经验，你认为下列数据不合理的是（ ）
A．教室一只电棒正常工作时的电流约为200mA
B．学生用的计算器的功率约为0.5mW
C．手机电池电压约为37V
D．卧室内一台空气净化器的功率约为60W
9．（2022·广西贺州·模拟预测）小灯泡的I-U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A。则（ ）
A．定值电阻的阻值为8ΩB．灯泡功率为5W
C．电源电压为5VD．电路总功率为0.9W
10．（2022·山东临沂·一模）甲、乙两只灯泡，其I﹣U关系图像如图所示。现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率和乙灯的电阻分别是（ ）
A．1.2W，5ΩB．0.8W，7.5ΩC．2W，5ΩD．1.2W，7.5Ω
二、填空题（每空1分，共12分。）
11．（2022·甘肃武威·一模）如图，电源电压为6V，电阻R1的阻值为10Ω。闭合开关后，电流表的示0.9A，则通过电阻R1的电流为______A，R2的电功率为______W。
12．（2022·安徽合肥·二模）李芳用家中的电能表表盘如图，她家新购置了一台用电器，她想用这个电能表来测量该用电器的电功率与说明书上是否一致，于是她把家中的其他用电器都与电源断开，仅让这个用电器工作，1min内电能表的转盘转了30转，则测得该用电器的电功率是______W。
13．（2022·安徽·芜湖市第二十九中学二模）某款迷你电炖盅有加热和保温两个档，加热挡的功率为100W，如图是其简化的电路图，已知R1=4R2，电炖盅在保温档工作10min产生的热量是______J。
14．（2022·安徽·芜湖市第二十九中学二模）一款新型电动汽车，直流电动机的铭牌上标有“220V 5.5kW”，电动机线圈的电阻为0.4Ω，该电动机正常工作时的效率为______。
15．（2022·山东淄博·二模）如图甲所示，电源电压3V保持不变，灯泡L1标有“3V 0.3A”字样，闭合开关，电流表A1示数如图乙所示。灯泡L1的额定电功率___________ W，此时电流表A2的示数为___________A，灯泡L2的电阻为___________Ω，灯泡L1、L2的实际功率之比为___________。
16．（2022·江苏无锡·二模）如图甲为家用电火锅的电路原理图，通过挡位开关S可以实现高、中、低三档转换。已知R1＝R2＝44Ω，低温档功率为100W，此时档位开关S放在______（选填“1、2”、“2、3”或“3、4”），R3的阻值为______Ω。若某次工作过程在中、低两挡间转换，30min图乙所示的电能表转盘转过1500转，则30min内消耗的电能为______J，中档工作总时间为______min。
三、实验题（每空1分，共25分。）
17．（2022·安徽·芜湖市第二十九中学二模）在“测定小灯泡的电功率”的实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω。
（1）图甲是实验电路图，图乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大______；
（2）该实验中应该选用的滑动变阻器是______（填“R1”或“R2”）；
（3）实验中使用的器材完好，将电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的______；
（4）若考虑电流表和电压表的电阻对实验结果的影响，小灯泡电功率的测量值______真实值（填“大于”、“等于”或“小于”）。
18．（2022·江苏·宜兴外国语学校二模）为测量小灯泡电功率，选用如图甲所示的实验器材，电源电压为6V，小灯泡额定电压为2.5V（其灯丝电阻约为12Ω）。
（1）如图甲所示的电路连接有错误，请你在接错的那根导线上打“×”，并用笔画代替导线，使电路连接正确______。为了顺利完成该实验探究，滑动变阻器选用______（10Ω、1.0A /15Ω、0.5A /20Ω、1.0A）。
（2）闭合开关，将滑片移动到某一位置时，电压表的示数如图乙所示，示数为______V，为了测量小灯泡的额定功率，应将滑动变阻器滑片向______移动。通过小灯泡的电流随它两端电压变化的关系如图丙所示，该小灯泡的额定功率为______W；
（3）小刚想利用小灯泡、电流表和定值电阻R（阻值已知）测量小灯泡正常发光时的电阻，请在图丁所示虚线框内补上这三个元件的符号，使电路满足要求；______
（4）小明还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成四个阻值分别为10Ω、8Ω、6Ω和4Ω的定值电阻，其余连接均不变。四次实验中，当电压表调到某一控制电压时，此时滑动变阻器消耗的最大功率和最小功率之比是______。
19．（2022·江苏·无锡市河埒中学二模）学校实验室购买了一批额定电流为0.4A的小灯泡，小明利用其中一只小灯泡做“测量小灯泡电功率”的实验，实验中电源电压为3V，滑动变阻器的规格为“20Ω 1A”，电流表（0~0.6A），电压表（0~3V）；
（1）如图甲所示，小明连好电路后，闭合开关，发现电压表的指针刚好满偏，电流表没有示数，仔细检查后，发现电路连接错误，请你在图中错误的导线上画“×”，并补上一条正确的导线______；
（2）改正错误后，闭合开关前，小明发现电流表的指针指在零刻度左侧，则可能的原因是：______；
（3）小明纠正错误后，闭合开关发现电压表示数为0，电流表有示数，则电路中存在的故障可能是：______；
（4）移动滑片，当滑片位于某一位置时，电流表的示数为0.3A，为使小灯泡正常发光，应该将滑片向______调节（选填“左”或“右”）。当小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡的额定功率为______W，此时滑动变阻器接入电路中的阻值为______Ω；
（5）最后小明将实验数据整理计算后，得到了一组功率P与电压的平方的数据，图中能正确表示该小灯泡P与U关系的图像是______。
A．
B．
C．
D．
20．（2022·江苏无锡·二模）“测量小灯泡的额定功率”，提供的器材有：2节干电池、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5V）。
（1）如图甲所示，小华连接了实验电路的一部分，请用笔画代替导线将电路连接完整，要求：闭合开关后，滑片向左移动时电流表示数变小；______
（2）连好电路，闭合开关，电流表有示数，但电压表无示数。分析原因，小明提出几个猜想：①灯泡灯丝断了；②灯泡灯座短路；③导线a断路；④滑动变阻器接入电路的阻值太小，以上猜想可能的是______（选填序号）；
（3）排除故障后，闭合开关，滑片移至某一位置，电压表示数为2V，接下来的操作是______，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定电功率为______W；
（4）小明用如图丙所示的电路测量小灯泡的额定功率，步骤如下：闭合开关S1，将开关S2拨至“1”，调节滑动变阻器的滑片至某一位置，电压表示数为______V，小灯泡正常发光，再将开关S2拨至“2”，读出电压表的示数，若实验中，小明将开关拨至“2”时，不小心将滑动变阻器的滑片向左移动了少许，其他操作正确，则小灯泡额定功率的测量值______（选填“大于”、“小于”或“等于”）真实值。
四、计算题（21题6分，22题7分。）
21．（2022·山东淄博·二模）如图是某电蒸锅的内部简化电路图，R1、R2均为发热电阻，R1的阻值为484Ω，加热挡功率为1200W。用此电蒸锅对质量为1.2kg的水加热使其温度升高75℃，需要的时间为375s，已知c水=4.2×103J/(kg•℃)。求：
（1）保温挡的功率；
（2）电阻R2的阻值；
（3）水吸收的热量；
（4）电蒸锅的加热效率。
22．（2022·山东淄博·二模）某家用电热水壶有加热和保温两挡，内部电路简化示意图如图甲所示，其中R1和R2均为阻值不变的发热电阻，某次使用该电热水壶烧水过程中，消耗的电功率随时间变化的图象如图乙所示。求：
（1）电阻R2的阻值；
（2）保温时电阻R1的实际功率；
（3）给1.2kg的水加热，使水温从20℃升至80℃，热水壶的工作效率为90%，需要加热多长时间？[c水=4.2×103J/(kg·℃)]
参考答案：
1．C
2．C
3．B
4．C
5．D
6．B
7．C
8．C
9．D
10．D
11． 0.6 1.8
12．600
13．1.2×104
14．95.5%
15． 0.9 0.4 7.5 3∶4
16． 3、4 440 1.8×106 27
17． R2 向左移动滑动变阻器的滑片，减小电路中的电阻 大于
18． 20Ω、1.0A 2.2 左 0.5 5∶2
19． 电流表示数没有调零 电压表断路 右 0.96 1.5 D
20． ②③ 将滑片适当向右移动 0.5 2.5 小于
21．（1）100W；（2）44Ω；（3）3.78×105J；（4）84%
22．（1）90.75Ω；（2）100W；（3）210s
