专题十四：电流和电路——2023年长春中考物理一轮复习（含答案）

这是一份专题十四：电流和电路——2023年长春中考物理一轮复习（含答案），共12页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

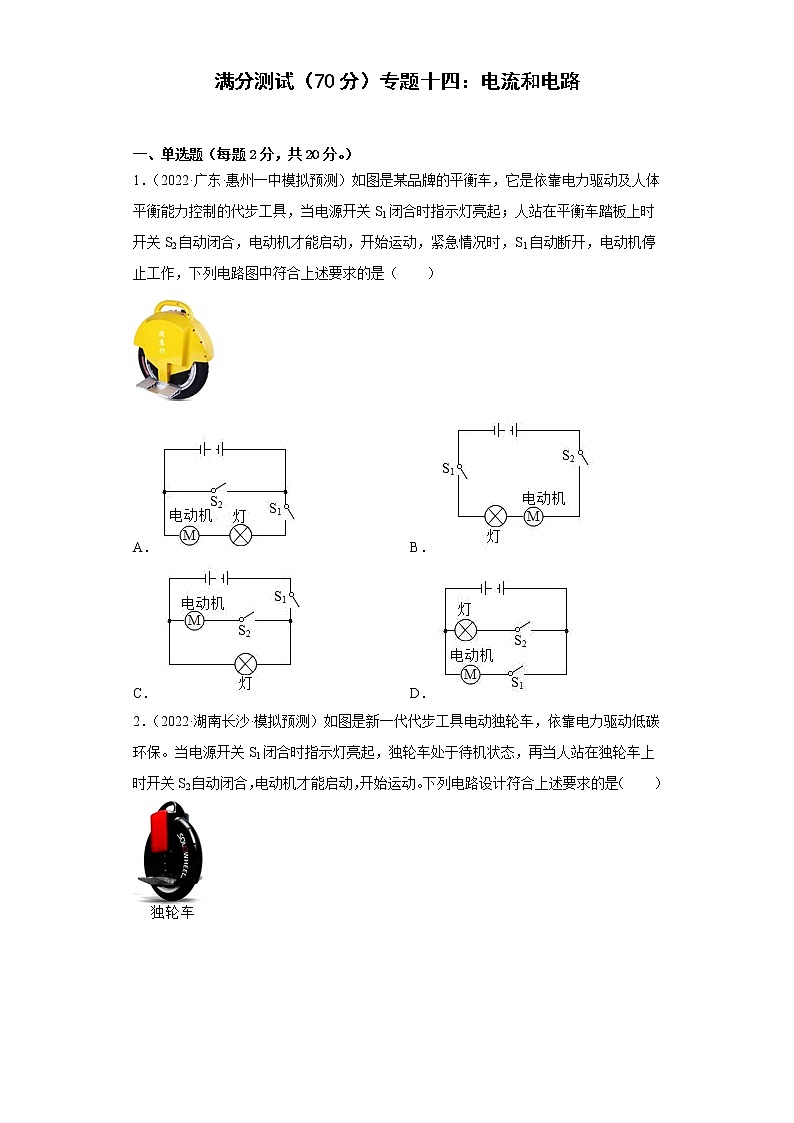

一、单选题（每题2分，共20分。）
1．（2022·广东·惠州一中模拟预测）如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动，开始运动，紧急情况时，S1自动断开，电动机停止工作，下列电路图中符合上述要求的是（ ）
A．B．
C．D．

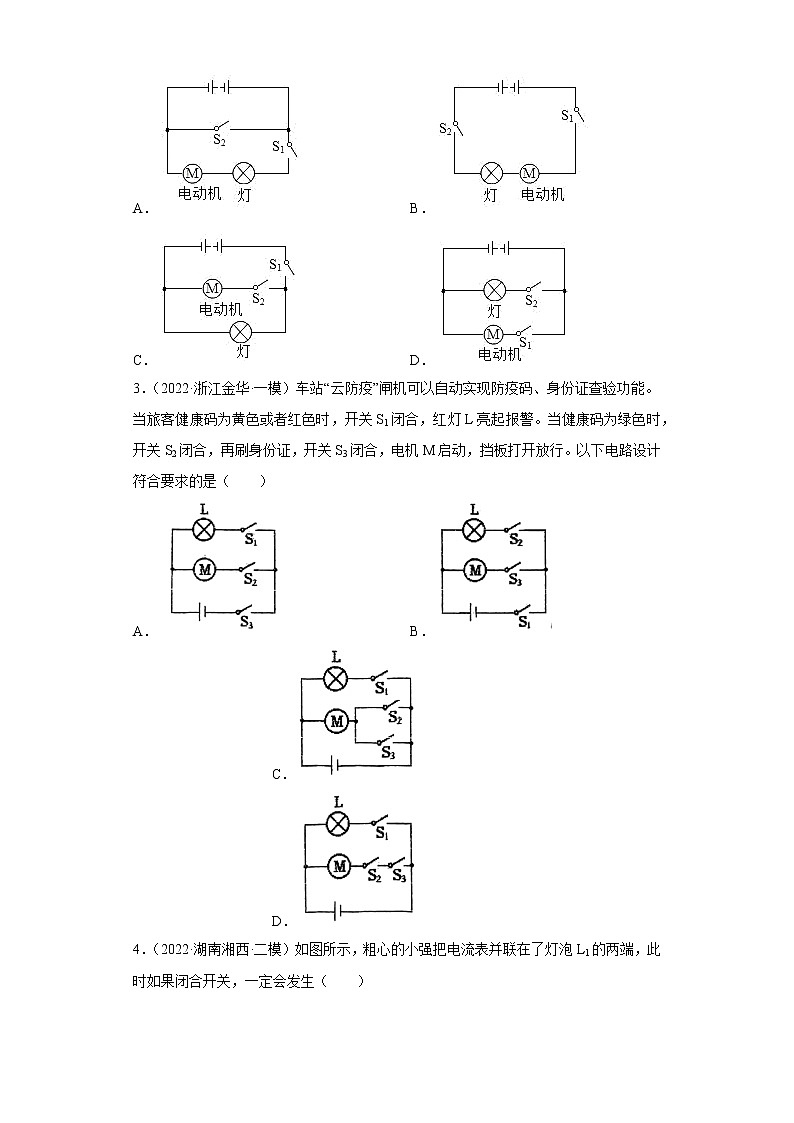

2．（2022·湖南长沙·模拟预测）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
3．（2022·浙江金华·一模）车站“云防疫”闸机可以自动实现防疫码、身份证查验功能。当旅客健康码为黄色或者红色时，开关S1闭合，红灯L亮起报警。当健康码为绿色时，开关S2闭合，再刷身份证，开关S3闭合，电机M启动，挡板打开放行。以下电路设计符合要求的是（ ）
A．B．C．D．

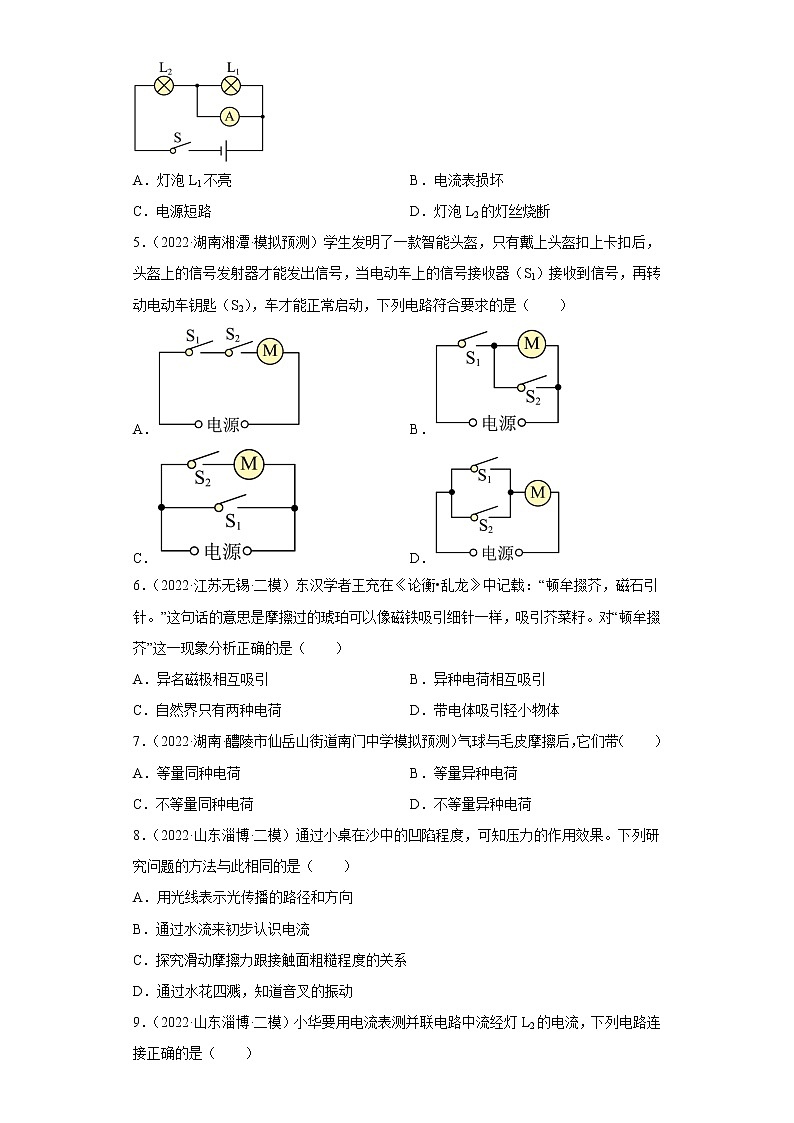

4．（2022·湖南湘西·二模）如图所示，粗心的小强把电流表并联在了灯泡L1的两端，此时如果闭合开关，一定会发生（ ）
A．灯泡L1不亮B．电流表损坏
C．电源短路D．灯泡L2的灯丝烧断
5．（2022·湖南湘潭·模拟预测）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（ ）
A．B．
C．D．
6．（2022·江苏无锡·二模）东汉学者王充在《论衡•乱龙》中记载：“顿牟掇芥，磁石引针。”这句话的意思是摩擦过的琥珀可以像磁铁吸引细针一样，吸引芥菜籽。对“顿牟掇芥”这一现象分析正确的是（ ）
A．异名磁极相互吸引B．异种电荷相互吸引
C．自然界只有两种电荷D．带电体吸引轻小物体
7．（2022·湖南·醴陵市仙岳山街道南门中学模拟预测）气球与毛皮摩擦后，它们带（ ）
A．等量同种电荷B．等量异种电荷
C．不等量同种电荷D．不等量异种电荷
8．（2022·山东淄博·二模）通过小桌在沙中的凹陷程度，可知压力的作用效果。下列研究问题的方法与此相同的是（ ）
A．用光线表示光传播的路径和方向
B．通过水流来初步认识电流
C．探究滑动摩擦力跟接触面粗糙程度的关系
D．通过水花四溅，知道音叉的振动
9．（2022·山东淄博·二模）小华要用电流表测并联电路中流经灯L2的电流，下列电路连接正确的是（ ）
A．B．C．D．
10．（2022·湖南株洲·模拟预测）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A．B．
C．D．
二、填空题（每空1分，共12分。）
11．（2022·广东揭阳·一模）如图甲电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.6A，则灯泡L1和L2______（选填“并联”或“串联”），电流表A1的读数是______A， 通过灯L1的电流为______A
12．（2022·江苏无锡·模拟预测）把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒，说明吸管A端带 ___________电，你的判断依据是 ___________。
13．（2022·湖南师大附中博才实验中学二模）公元1世纪，我国学者王充在《论衡》一书写下“顿牟掇芥”，此语意为摩擦过的琥珀能吸引轻小草芥。它能吸引草芥，是因为摩擦后的琥珀得到了电子带上了____电。验电器能检验物体是否带电，是利用金属箔上带同种电荷具有__________作用的原理。
14．（2022·江西宜春·模拟预测）口罩中间层——熔喷布始终带有静电，则熔喷布属于______（选填“导体”或“绝缘体”）。当不带电的病毒靠近熔喷布外表面时，会被熔喷布吸附，其原因是______。
15．（2022·江苏淮安·模拟预测）在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2______ 联；要使两灯并联，应同时闭合开关______；如果将开关S1、S2、S3都闭合，电路处于______状态。
16．（2022·云南·三模）如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
三、实验题（每空1分，共38分。）
17．（2022·四川省内江市第二中学模拟预测）小宁在做探究并联电路电流规律的实验，如图甲是实验的电路图。
（1）在连接电路时发现，电流表的指针在图乙的位置，是因为没有________。纠正后继续接好电路，闭合开关，指针又偏到图乙的位置，是因为________；
（2）他在测量A处的电流时，电流表的示数如图丙所示，则电流表的示数为________A；
（3）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进的方法是________；
（4）实验结束后，小宁又利用器材换个电源连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数________选填（“变大”、“变小”或“不变”）。小宁惊奇的发现闭合开关后两个灯都亮，并且两个表都偏转了22个小格，请帮小宁推算出流过L2的电流是________A。
18．（2022·四川成都·二模）小芳同学用如图甲所示电路“探究并联电路中电流的特点”。
（1）当闭合开关试触时，发现电流表的指针偏转如图丙所示，原因______；
（2）排除故障后，某次实验时电流表的示数如图丁所示，则电流表的示数为______A；
（3）用电流表分别测出电路中三个位置的电流来寻找规律，以下所取组合不合适的是______。
A．E、A、D B．E、B、C
C．F、C、D D．F、A、D
19．（2022·湖北武汉·模拟预测）在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；
(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；
(3)通过L1、L2的电流分别是______A、______A。
20．（2022·湖北武汉·模拟预测）有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压
为2.5V．
（1）请用笔画线代替导线，完成如图甲实物电路的连接________．（要求：连线不要有交叉）
（2）检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零．导致这一现象的原因可能是______．（选填序号）
A．电压表断路 B．小灯泡断路 C．滑动变阻器断路 D．电压表短路
（3）故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_____移．（选填“左”或“右”）
（4）通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象．由图可知小灯泡正常发光时的电阻为______Ω．
21．（2022·广东广州·一模）小明按照图把两小灯泡串联在电路中，闭合开关后发现灯L1较亮，灯L2暗一些、他的解释是：电流从电源正极出发，经过开关S，流过A点、L1、B点，L2再回到电源负极，电流会逐渐减小，所以灯L1较亮，L2较暗。
（1）只利用图中的实验器材设计一个实验说明小明的解释是错的，请在方框内画出你的设计电路图；( )
（2）简单写出你是如何根据你所设计电路的实验现象说明小明解释是错的：___________；
这时你的同桌提出：还可以用电流表测量A点、B点的电流来证明。他设计了如图所示电路图，并借了2个相同规格的电流表就直接按图连接电路并开始实验。
（3）你同桌设计的电路图中，哪个元件设计有误？___________；
（4）改正上述错误，闭合开关，发现其中一个电流表的示数如图所示，出现这个现象的原因是___________；
（5）再改正上述错误，闭合开关，发现两个电流表示数有较明显的不同。同桌反映两个电流表均没有故障，量程选择相同且读数过程也没有偏差，那么请你分析一下他实验中出现上述现象可能的原因。___________。
22．（2022·河南郑州·一模）小海做“探究并联电路中电流的规律”的实验。
（1）实验前，小海检查器材时发现电流表指针的位置如图甲所示，出现这种情况的原因是______；
（2）图乙是小海连接的实物电路图，若想只改动一根导线来测量L2的电流，请你在图中改动的导线上画“×”，并补画上改动后的导线；______
（3）若小海测量L2的电流时，电流表的示数如图丙所示，则L2的电流是______A；
（4）若闭合开关后，小海发现两灯都发光，由于导线弯曲较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法：______。
23．（2022·北京石景山·一模）小明利用电池、规格不同的灯泡L1和L2、一个电流表、开关和导线来探究“并联电路中的电流关系”，并设计了如下实验：
（1）他连接了如图所示电路．要求两只灯泡并联，电流表测量通过干路的电流I。请用笔画线表示导线，将没有接入的一根导线补上______。
（2）若用电流表测量通过灯泡L1的电流，这根未接入的导线应接在______（用文字表述）。
（3）再将电流表串联在灯泡L2所在支路上，测通过灯泡L2的电流；并比较I、和三者的关系，得出实验结论。此实验方案存在的不足之处是______，请针对存在的问题写出改进的方法：______。（写一种方法即可）
24．（2022·黑龙江·海伦市第三中学一模）为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
(1)在连接电路时，开关应处于___状态。
(2)小薇先将电流表接在灯L1所在的支路上，闭合开关后，观察到灯L2发光，但L1不发光，电流表的示数为零，电路可能存在的故障是________。
(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别如图甲、乙、丙所示，可读出I1＝0.5A，I2＝_____A，I＝_____A。根据测量结果，你认为并联电路中干路电流和各支路电流的关系是________(写出关系式即可)。
(4)为了验证结论的普遍性，小薇更换不同规格的灯泡继续进行实验验证，你还可以采用的方法是___________。
参考答案：
1．C
2．C
3．D
4．A
5．A
6．D
7．B
8．D
9．D
10．B
11． 并联 1.5 0.9
12． 负 同种电荷相互排斥
13． 负 排斥
14． 绝缘体 带电的物体能吸引轻小物体
15． 串 S1、S2 短路
16． 正 金属球到金属箔片
17． 调零 正负接线柱接反 0.24 换用不同规格的小灯泡多次实验 不变 1.76
18． 电流表的接线柱接反了 0.24 C
19． 向左 调零螺丝 0.76 0.24
20． B 右 12.5
21． 见解析
A2 电流表正负接线柱接反了 电流表使用前未调零
22． 电流表指针没有调零 0.12A 取下一只灯泡，看另一只灯泡是否发光
23． 电流表最右接线柱 次数太少，不能得出普遍规律 换不同的灯泡多做几次
24． 断开 灯泡L1断路或电流表断路 0.4 0.9 I＝I1＋I2 改变电源电压，继续实验
