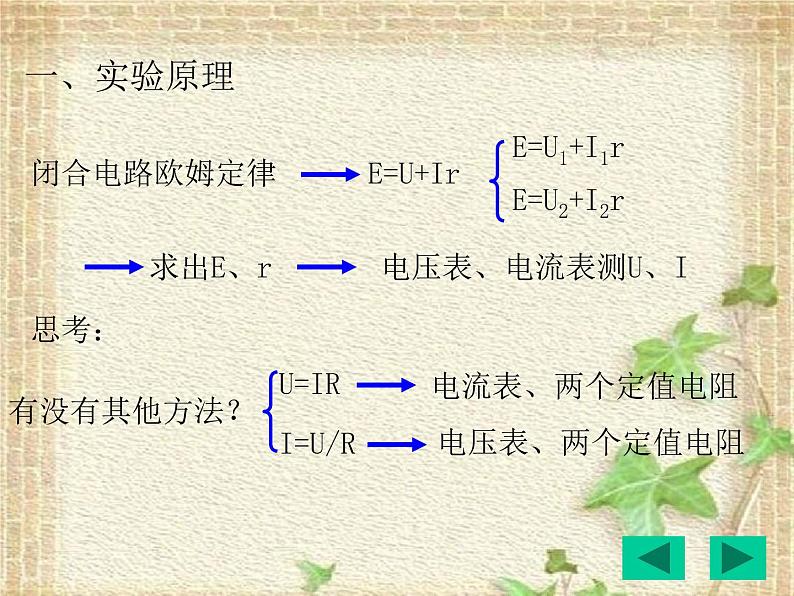

电压表、电流表测U、I

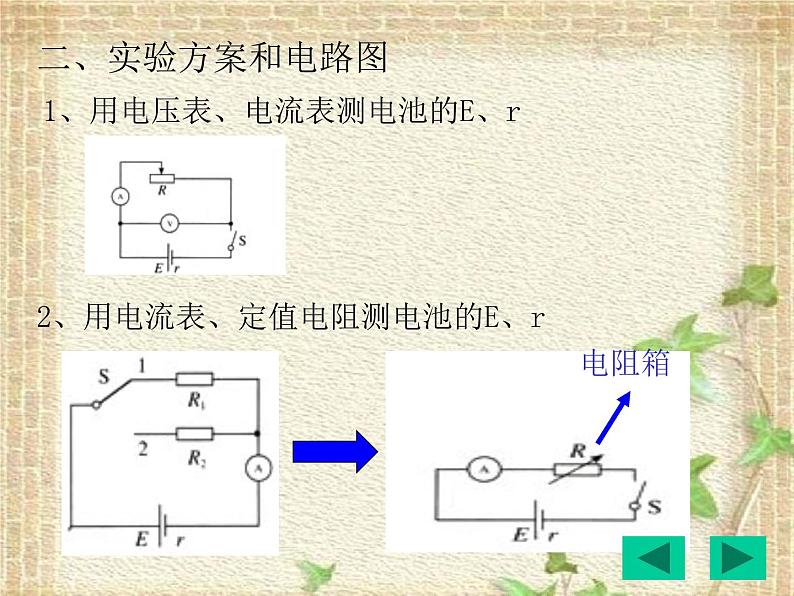

1、用电压表、电流表测电池的E、r
2、用电流表、定值电阻测电池的E、r

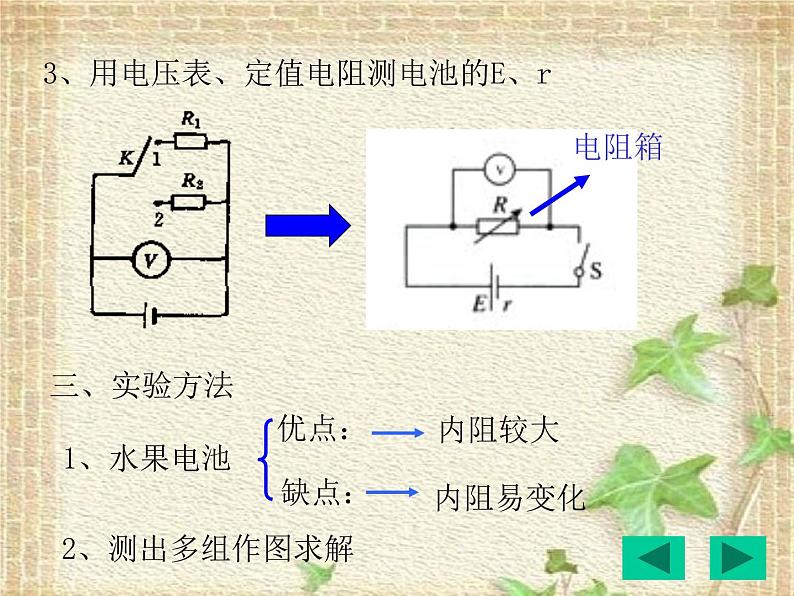

3、用电压表、定值电阻测电池的E、r

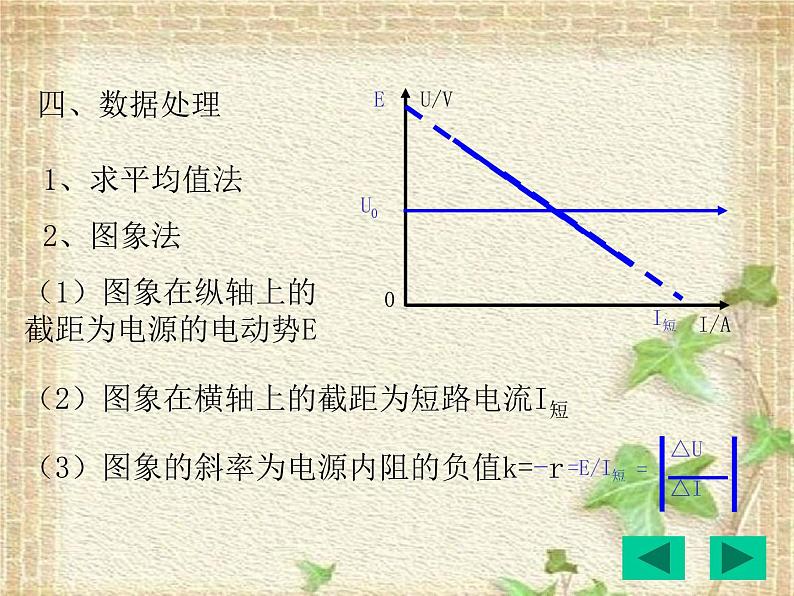

（1）图象在纵轴上的截距为电源的电动势E
（2）图象在横轴上的截距为短路电流I短
（3）图象的斜率为电源内阻的负值k=-r
1、测干电池的电动势和内阻,应选用旧电池
旧电池的内阻较大,以使电压表示数变化明显
2、用电压表和电流表测电池的电动势和内阻,应选用电流表的外接法
3、U=0时的电流为短路电流
4、根据图象求E、r误差较小
1.用伏安法测电池的电动势和内电阻的实验中,下列注意事项中错误的是( )A．应选用旧的干电池作为被测电源,以使电压表示数的变化比较明显B．应选用内阻较小的电压表和电流表C．移动变阻器的触头时,不能使滑动变阻器短路造成电流表过载D．根据实验记录的数据作U一I图象时,应通过尽可能多的点画一条直线,并使不在直线上的点大致均匀分布在直线两侧
2.下面给出多种用伏安法测电池电动势和内电阻的数据处理方法,其中既能减小偶然误差,又直观、简便的方法是 （ ） A．测出两组I、U的数据,代人方程组．：E＝U1十I1r和E＝U2十I2r,求出E和rB．多测几组I、U的数据,求出几组E、r,最后分别求出其平均值C．测出多组I、U的数据,画出U－I图象,再根据图象求E、rD．多测出几组I、U数据,分别求出I和U的平均值,用电压表测出断路时的路端电压即为电动势E,再用闭合电路欧姆定律求出内电阻.
3.用伏特表和安培表测定一节电池的电动势和内阻,因蓄电池内阻非常小,为防止调节变阻器时造成短路,电路中用了一个保护电阻R0,除开关、导线外,可供使用的实验器材还有：A.电流表（量程0.6A,3A） B.电压表（量程3V、15V）C.定值电阻（阻值1Ω,额定功率为5W）D.定值电阻（阻值10Ω,额定功率为10W）E.滑动变阻器（阻值范围0-10Ω,额定电流2A）F.滑动变阻器（阻值范围0-200Ω,额定电流1A）⑴电流表和电压表各选哪个量程？⑵定值电阻选哪个？变阻器选哪个？试说明你选择的理由
