徐州市邳州市2022-2023学年九年级上学期期末物理试题（含解析）

这是一份徐州市邳州市2022-2023学年九年级上学期期末物理试题（含解析），共26页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

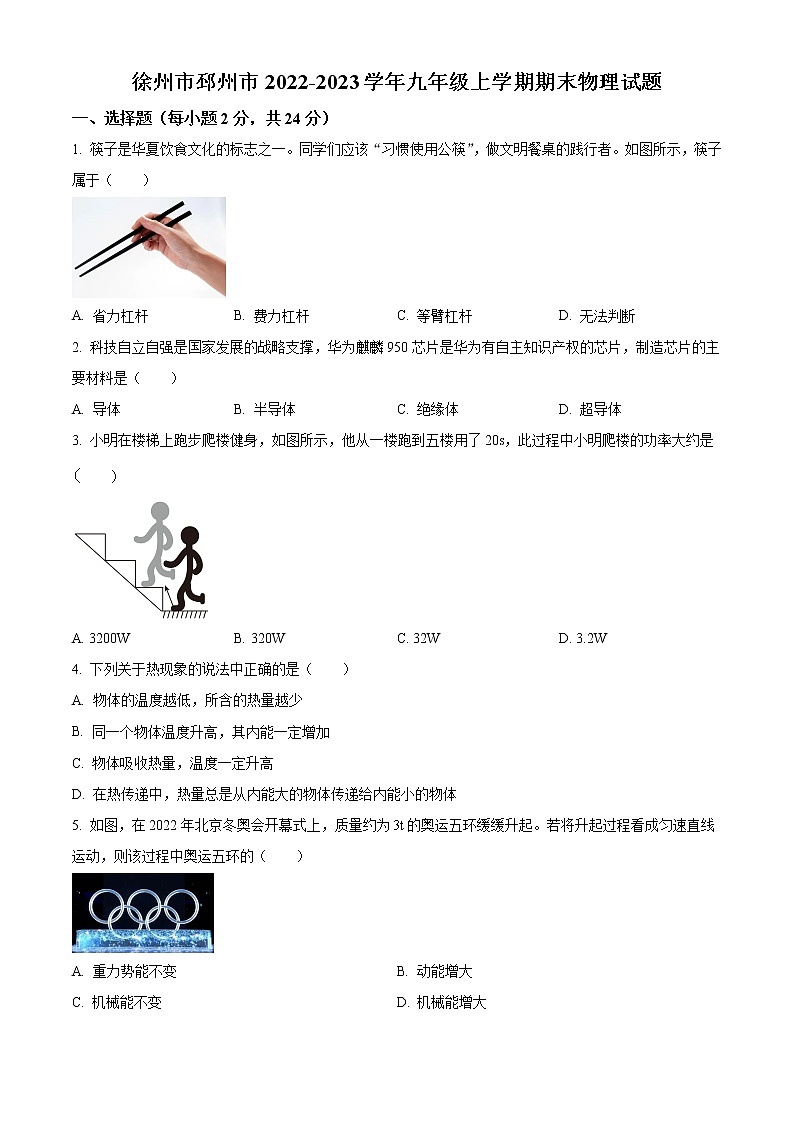

徐州市邳州市2022-2023学年九年级上学期期末物理试题
一、选择题（每小题2分，共24分）
1. 筷子是华夏饮食文化的标志之一。同学们应该“习惯使用公筷”，做文明餐桌的践行者。如图所示，筷子属于（　　）

A. 省力杠杆 B. 费力杠杆 C. 等臂杠杆 D. 无法判断
2. 科技自立自强是国家发展的战略支撑，华为麒麟950芯片是华为有自主知识产权的芯片，制造芯片的主要材料是（　　）
A. 导体 B. 半导体 C. 绝缘体 D. 超导体
3. 小明在楼梯上跑步爬楼健身，如图所示，他从一楼跑到五楼用了20s，此过程中小明爬楼的功率大约是　　

A. 3200W B. 320W C. 32W D. 3.2W
4. 下列关于热现象的说法中正确的是（　　）
A. 物体的温度越低，所含的热量越少
B. 同一个物体温度升高，其内能一定增加
C. 物体吸收热量，温度一定升高
D. 在热传递中，热量总是从内能大的物体传递给内能小的物体
5. 如图，在2022年北京冬奥会开幕式上，质量约为的奥运五环缓缓升起。若将升起过程看成匀速直线运动，则该过程中奥运五环的（　　）

A. 重力势能不变 B. 动能增大
C. 机械能不变 D. 机械能增大

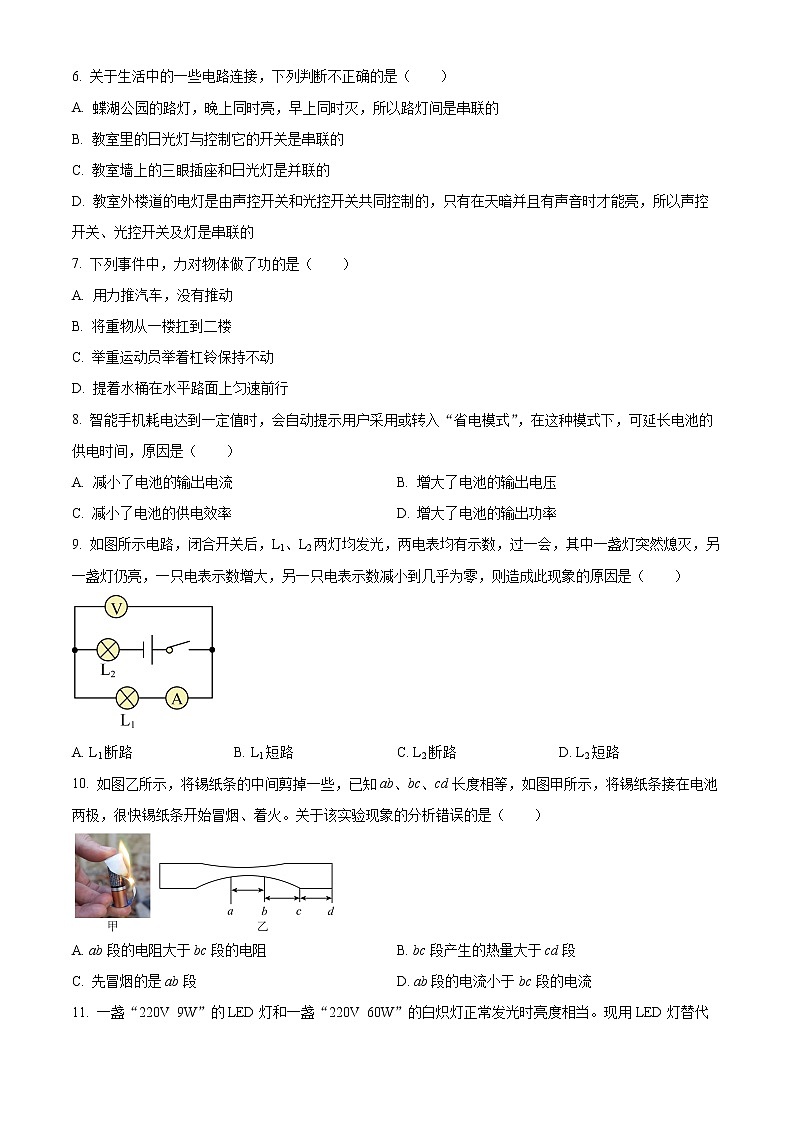

6. 关于生活中的一些电路连接，下列判断不正确的是（　　）
A. 蝶湖公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的
B. 教室里的日光灯与控制它的开关是串联的
C. 教室墙上的三眼插座和日光灯是并联的
D. 教室外楼道的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
7. 下列事件中，力对物体做了功的是（　　）
A. 用力推汽车，没有推动
B. 将重物从一楼扛到二楼
C. 举重运动员举着杠铃保持不动
D. 提着水桶在水平路面上匀速前行
8. 智能手机耗电达到一定值时，会自动提示用户采用或转入“省电模式”，在这种模式下，可延长电池的供电时间，原因是（　　）
A. 减小了电池的输出电流 B. 增大了电池的输出电压
C. 减小了电池的供电效率 D. 增大了电池的输出功率
9. 如图所示电路，闭合开关后，L1、L2两灯均发光，两电表均有示数，过一会，其中一盏灯突然熄灭，另一盏灯仍亮，一只电表示数增大，另一只电表示数减小到几乎为零，则造成此现象的原因是（　　）

A. L1断路 B. L1短路 C. L2断路 D. L2短路
10. 如图乙所示，将锡纸条的中间剪掉一些，已知ab、bc、cd长度相等，如图甲所示，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火。关于该实验现象的分析错误的是（　　）

A. ab段的电阻大于bc段的电阻 B. bc段产生的热量大于cd段
C. 先冒烟的是ab段 D. ab段的电流小于bc段的电流

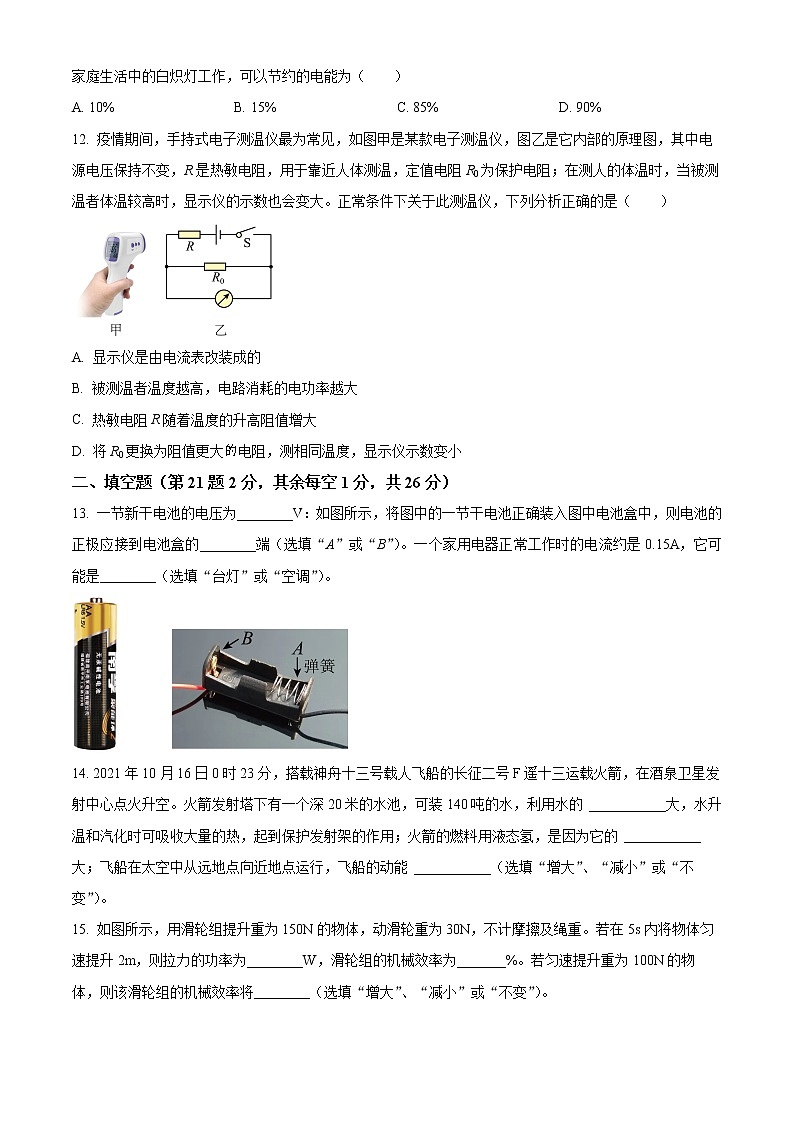

11. 一盏“220V 9W”的LED灯和一盏“220V 60W”的白炽灯正常发光时亮度相当。现用LED灯替代家庭生活中的白炽灯工作，可以节约的电能为（　　）
A. 10% B. 15% C. 85% D. 90%
12. 疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）

A. 显示仪是由电流表改装成的
B. 被测温者温度越高，电路消耗的电功率越大
C. 热敏电阻R随着温度的升高阻值增大
D. 将R0更换为阻值更大电阻，测相同温度，显示仪示数变小
二、填空题（第21题2分，其余每空1分，共26分）
13. 一节新干电池的电压为________V：如图所示，将图中的一节干电池正确装入图中电池盒中，则电池的正极应接到电池盒的________端（选填“A”或“B”）。一个家用电器正常工作时的电流约是0.15A，它可能是________（选填“台灯”或“空调”）。

14. 2021年10月16日0时23分，搭载神舟十三号载人飞船的长征二号F遥十三运载火箭，在酒泉卫星发射中心点火升空。火箭发射塔下有一个深20米的水池，可装140吨的水，利用水的 ___________大，水升温和汽化时可吸收大量的热，起到保护发射架的作用；火箭的燃料用液态氢，是因为它的 ___________大；飞船在太空中从远地点向近地点运行，飞船的动能 ___________（选填“增大”、“减小”或“不变”）。
15. 如图所示，用滑轮组提升重为150N的物体，动滑轮重为30N，不计摩擦及绳重。若在5s内将物体匀速提升2m，则拉力的功率为________W，滑轮组的机械效率为_______%。若匀速提升重为100N的物体，则该滑轮组的机械效率将________（选填“增大”、“减小”或“不变”）。

16. 神舟飞船穿越大气层返回地面时，与大气层摩擦，将机械能转化为________，这与图________（选填“甲或乙”）汽油机的冲程一致。如果该汽油机飞轮转速是2400r/min，则每分钟燃气对外做功________次。

17. 小明在玻璃试管内装入1kg沙子，将温度计插在沙子中，用力晃动十余下，发现温度计示数变大了0.3℃，这说明沙子的内能________（选填“增大”“减小”或“不变”）了，这主要是通过________的方式改变沙子的内能在这个过程中沙子相当于吸收________J的热量。（）
18. 在如图所示的电路中，闭合开关后将出现________（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线________；要使电路中两灯并联，只要将导线d接到________点。

19. 定值电阻R1两端加4.5V电压时，通过的电流为0.45A，则R1的阻值______Ω，如图所示电路，电源电压保持3V不变，R1和定值电阻R0并联，电流表示数为0.50A，则R0的阻值______；用阻值为30Ω的电阻R2替换R1接入电路，电流表示数变为______A。

20. 如图所示是家用电子式电能表表盘，现在的示数为________，现将若干盏规格均为“220V 20W”的节能灯接在该电能表上一起正常工作15min，电能表的指示灯闪烁了300次，该过程节能灯消耗的电能________，接入的节能灯共________盏。

21. 用打气筒打气时会发现打气筒的外壁变热了。请用所学物理知识解释：_________。
三、解答题（第22～24题每题6分，解答第23、24题应有解题过程，第25～28题每题8分，共50分）
22. 如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。

23. 如图所示画出高台上的工人提升重物时最省力的绳子绕法。

24. 如图所示，在甲、乙两个“〇”内画出电压表或电流表的符号，使电阻R1、R2并联。

25. 如图所示，人静止站在地面上用200N的力向下拉绳子，将物体匀速向上提升1m，滑轮组的机械效率为80%。求：
（1）人拉绳子所做的功；
（2）物体的重力。

26. 如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将滑片P移到最右端时，R2两端电压为5V，电流为0.1A；将滑片P移到另一位置时，R1两端的电压为6V，R2的功率为0.4W。求：
（1）滑动变阻器R2的最大阻值；
（2）电源电压

27. 在”探究杠杆的平衡条件”的实验中：

（1）实验前，杠杆处于静止状态（如图甲），为了使杠杆在水平位置平衡，应将平衡螺母向_________（选填“左”或“右”）调；
（2）如图乙所示，在A点挂2个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为_________N；
（3）竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示，此过程中，弹簧测力计的示数_________（选填“变大”“变小”或“不变”）；
（4）若要使图丙状态下的弹簧测力计读数减小，可将弹簧测力计绕B点_________（选填“顺时针”或“逆时针”）方向转动一个小角度。
28. 如图所示的三个探究实验。

（1）通过比较温度计示数的变化量来比较吸（放）热多少的有________（填写图号）；
（2）甲实验除了图中器材还都需要测量工具是天平和________；
（3）小明如图丙所示正确操作，验证“电流热效应与电阻大小关系”的正确结论，支持该结论的实验现象是_________；
（4）下列现象可用比热容知识来解释的是________。
A．金属勺装有塑料手柄 B．沙漠地区昼夜温差较大 C．夏天在教室洒水，感到凉爽
29. 小明设计如图甲所示电路探究“电流与电阻的关系”，电源电压恒为6V，滑动变阻器标有“30Ω 1A”字样。R为定值电阻，规格有5Ω、10Ω、20Ω和30Ω各一个。

实验次序
1
2
3
R/Ω
5
10
20
I/A
0.48
0.24
0.12
（1）连接电路时，开关应处于________状态；
（2）闭合开关后发现电压表指针如图乙所示，原因是________；
（3）纠正错误后继续实验，调节滑片使电压表示数为2.4V，记下电流表示数，再将10Ω和20Ω的电阻分别接入电路，重复上述操作得到数据如丙表，分析数据可得：在电压一定时，导体中的电流与它的电阻成________比；
（4）为进一步验证上述结论，小明取下20Ω的电阻，并换成30Ω接入电路，闭合开关后发现，无论怎样移动滑片P，都不能将电压表的示数调节为2.4V，为继续完成此次实验，他对图甲电路进行适当改进，以下方案可行的是________。
A．将电源电压调整为4.5V
B．将“30Ω 1A”的滑动变阻器换成“40Ω 1A”
30. 阅读短文，回答文后问题
热阻
当物体或物体的不同部分之间存在温度差时，就会发生热传递．热传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示。物体的热阻与物体在热传导方向上的长度l成正比、与横截面积S成反比，还与物体的材料有关，关系式为，式中 λ 称为材料的导热系数，不同材料的导热系数一般不同。房屋的墙壁为了保温，往往使用导热系数较小的材料，如果墙壁一侧是高温环境，温度始终为t1，另一侧是低温环境，温度始终为t2，墙壁温度变化随着厚度改变而均匀递增（或递减），所以在墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比。
（1）发生热传导的条件是相互接触的物体之间存在________；
（2）热量传导过程和电流相似，温度差相当于电路中________；
A．电流 B．电压 C．电阻 D．电功率
（3）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手．由此可知铜和塑料的导热系数大小：λ铜 _______λ塑料（填“>”“ R₂，根据Q = I²Rt可知，在电流和通电时间相同时，R₁产生的热量多，故R₁所在装置中温度计示数变化量大。
（4）[4]A．由于金属是热的良导体，塑料是热的不良导体，为防止烫手，金属勺上要装有塑料手柄，与比热容无关，故A不符合题意；
B．由于沙子的比热容较小，沙子受阳光照射时升温快，日落后沙子降温快，因此沙漠地区昼夜温差较大，故B符合题意；
C．夏天在教室洒水，水蒸发吸收热量，使教室温度降低，感到凉爽，与比热容无关，故C不符合题意。
故选B。
29. 小明设计如图甲所示电路探究“电流与电阻的关系”，电源电压恒为6V，滑动变阻器标有“30Ω 1A”字样。R为定值电阻，规格有5Ω、10Ω、20Ω和30Ω各一个。

实验次序
1
2
3
R/Ω
5
10
20
I/A
0.48
0.24
0.12
（1）连接电路时，开关应处于________状态；
（2）闭合开关后发现电压表指针如图乙所示，原因是________；
（3）纠正错误后继续实验，调节滑片使电压表示数为2.4V，记下电流表示数，再将10Ω和20Ω的电阻分别接入电路，重复上述操作得到数据如丙表，分析数据可得：在电压一定时，导体中的电流与它的电阻成________比；
（4）为进一步验证上述结论，小明取下20Ω的电阻，并换成30Ω接入电路，闭合开关后发现，无论怎样移动滑片P，都不能将电压表的示数调节为2.4V，为继续完成此次实验，他对图甲电路进行适当改进，以下方案可行的是________。
A．将电源电压调整为4.5V
B．将“30Ω 1A”的滑动变阻器换成“40Ω 1A”
【答案】 ①. 断开 ②. 电压表正负接线柱接反了 ③. 反 ④. A
【解析】
【详解】（1）[1]为了保护电路，在连接电路时，要把开关断开。
（2）[2]由图乙知，闭合开关后，电压表指针反向偏转说明电流要从电压表负接线柱流入，从正接线柱流出，即电压表的正负接线柱接反了。
（3）[3]由表格数据知电流表示数与电阻的乘积为定值，说明在电压一定时，导体中的电流与它的电阻成反比。
（4）[4]A．电源电压为4.5V，若R两端电压为2.4V时，电路中电流

变阻器连入阻值应为

根据变阻器的规格，将电源电压调整为4.5V可行，故A符合题意；
B．根据A可知，电源电压为6V，若R两端电压为2.4V时，电路中电流
I=0.08A
变阻器连入阻值应为

将“30Ω 1A”的滑动变阻器换成“40Ω 1A”不可行，故B不符合题意。
故选A。
30. 阅读短文，回答文后问题。
热阻
当物体或物体的不同部分之间存在温度差时，就会发生热传递．热传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示。物体的热阻与物体在热传导方向上的长度l成正比、与横截面积S成反比，还与物体的材料有关，关系式为，式中 λ 称为材料的导热系数，不同材料的导热系数一般不同。房屋的墙壁为了保温，往往使用导热系数较小的材料，如果墙壁一侧是高温环境，温度始终为t1，另一侧是低温环境，温度始终为t2，墙壁温度变化随着厚度改变而均匀递增（或递减），所以在墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比。
（1）发生热传导的条件是相互接触的物体之间存在________；
（2）热量传导过程和电流相似，温度差相当于电路中________；
A．电流 B．电压 C．电阻 D．电功率
（3）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手．由此可知铜和塑料的导热系数大小：λ铜 _______λ塑料（填“>”“ ④.
【解析】
【详解】（1）[1]由题中信息可知，当物体和物体的不同部分之间存在温度差时，就会发生热传递，故热传递的条件是有温度差。
（2）[2]电压是形成电流的原因，热量传导过程和电流相似，温度差相当于电路中电压，故B符合题意，ACD不符合题意。
故选B。
（3）[3]铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手，说明塑料的传热性能差，根据题意知：导热系数越大，热阻越小，导热能力越强，所以，铜的导热系数大于塑料的导热系数，即

（4）[4]墙壁中形成稳定的热量流动，相同时间内，温度的减少相同，所以，墙壁正中间处的温度为
