人教版九年级全册第3节 电阻教案配套ppt课件

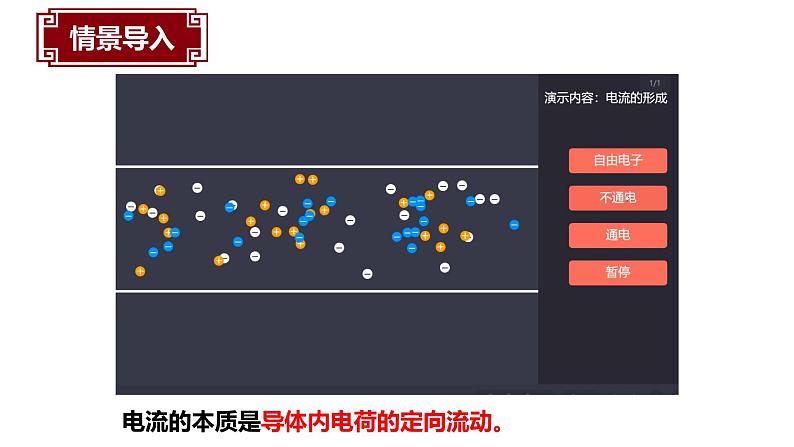

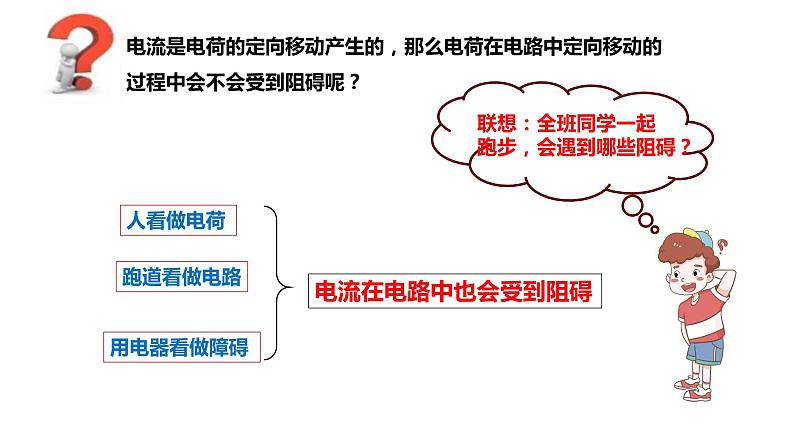

展开电流是电荷的定向移动产生的,那么电荷在电路中定向移动的过程中会不会受到阻碍呢?
联想:全班同学一起跑步,会遇到哪些阻碍?
电流在电路中也会受到阻碍

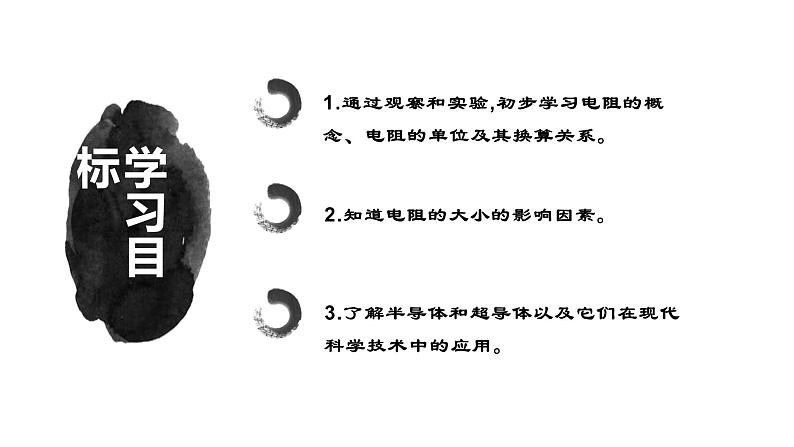

2.知道电阻的大小的影响因素。
3.了解半导体和超导体以及它们在现代科学技术中的应用。
1.通过观察和实验,初步学习电阻的概念、电阻的单位及其换算关系。

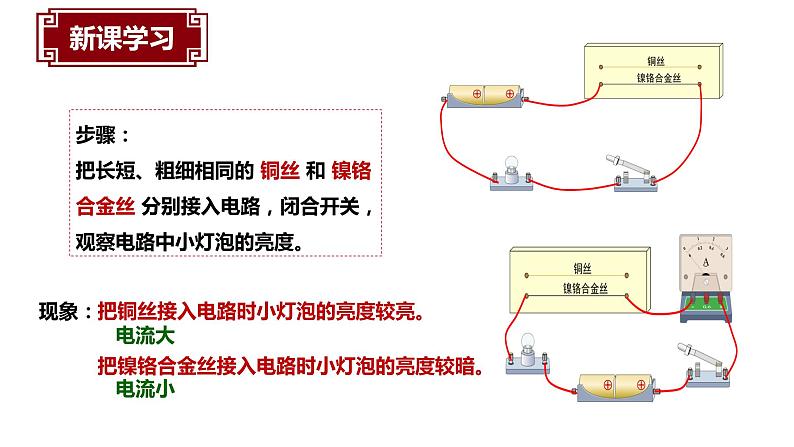

步骤:把长短、粗细相同的 铜丝 和 镍铬合金丝 分别接入电路,闭合开关,观察电路中小灯泡的亮度。
把铜丝接入电路时小灯泡的亮度较亮。
把镍铬合金丝接入电路时小灯泡的亮度较暗。

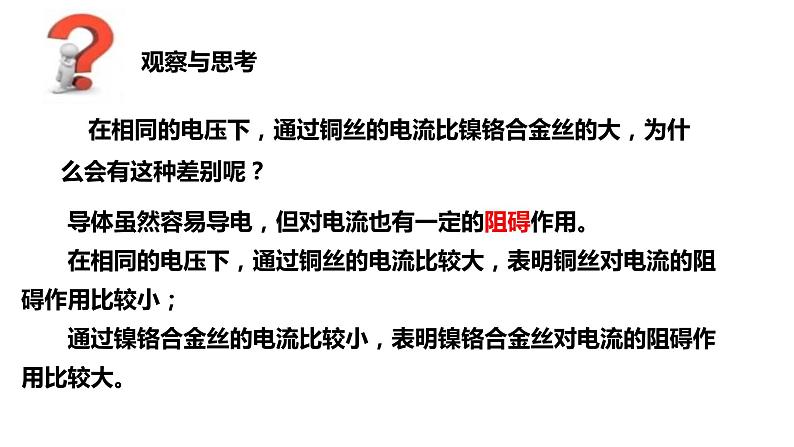

导体虽然容易导电,但对电流也有一定的阻碍作用。 在相同的电压下,通过铜丝的电流比较大,表明铜丝对电流的阻碍作用比较小; 通过镍铬合金丝的电流比较小,表明镍铬合金丝对电流的阻碍作用比较大。
在相同的电压下,通过铜丝的电流比镍铬合金丝的大,为什么会有这种差别呢?

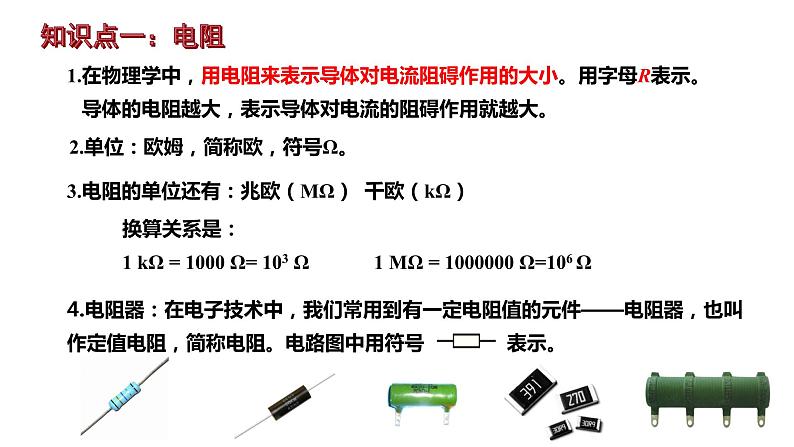

1.在物理学中,用电阻来表示导体对电流阻碍作用的大小。用字母R表示。 导体的电阻越大,表示导体对电流的阻碍作用就越大。
2.单位:欧姆,简称欧,符号Ω。
3.电阻的单位还有:兆欧(MΩ) 千欧(kΩ)
换算关系是: 1 kΩ = 1000 Ω= 103 Ω 1 MΩ = 1000000 Ω=106 Ω
4.电阻器:在电子技术中,我们常用到有一定电阻值的元件——电阻器,也叫作定值电阻,简称电阻。电路图中用符号 表示。
电阻的概念,单位及换算、常见物体的电阻:
知识点二:影响电阻大小的因素
在材料一定的情况下,电阻的大小还和哪些因素有关?
电阻的大小可能跟导线的长度有关;电阻的大小可能跟导线的粗细有关;其他因素。
1.探究电阻与导体长度的关系
结论:导体的电阻与长度有关。 材料、横截面积相同,导体越长,电阻越大。
2.探究电阻与导体横截面积的关系
结论:导体的电阻与横截面积有关。 材料、长度相同,导体的横截面积越大,电阻越小。
3.探究电阻与温度的关系
导体的电阻与温度有关。温度越高,电阻越大。
注意:对大多数导体来说(比如金属),温度越高,电阻越大。但也有少数导体(比如非金属),电阻随温度的升高而减小。
导体的电阻是导体本身的一种性质,它的大小与导体的材料、长度、横截面积和温度有关。
在其他条件相同的情况下,电阻较小的材料导电性能较强;反之,电阻较大,导电性能较弱。右图展示的是不同材料在导电性能上的排序,从上至下,材料的导电性能依次减弱。
知识点三:半导体和超导体
1.导电能力介于导体和绝缘体之间的导体叫做半导体。
半导体的电阻比导体大,但比绝缘体小得多,常见物质:锗、硅、砷化镓等。 通常用半导体材料可以制作二极管和三极管或热敏电阻、气敏电阻等。它被广泛应用于各种电子设备。
2.某些物质在很低的温度时,电阻就变成了零,这就是超导现象。
能够发生超导现象的物质叫做超导体。 物质电阻变为零的温度称为临界温度。当外界温度低于该物质的临界温度时该物质具有超导性。如铝在 -271.76℃ 以下电阻就变成了零。
1.如图所示是研究导体的电阻大小是否与导体材料有关的电路。其中除了AB、CD导线的长度相同外,还应满足的条件是 ( )A.横截面积不同,材料不同 B.横截面积相同,材料不同C.横截面积不同,材料相同 D.横截面积相同,材料相同
2.导体的电阻是导体本身的一种性质,它的大小( )A.只决定于导体的材料B.只决定于导体的长度C.只决定于导体的横截面积D.决定于导体的材料、长度和横截面积
4.长10米、电阻均为10 Ω的铜导线两根,接成为20米的导线,接长后的导线电阻为 ( ) A.10 Ω B.20 Ω C.5 Ω D.40 Ω
5.把长10米、电阻为10 Ω的铜导线平分两等份后,合成一根长5米的铜导线,合并后的铜导线电阻为 ( ) A.10 Ω B.20 Ω C.40 Ω D.2.5 Ω
