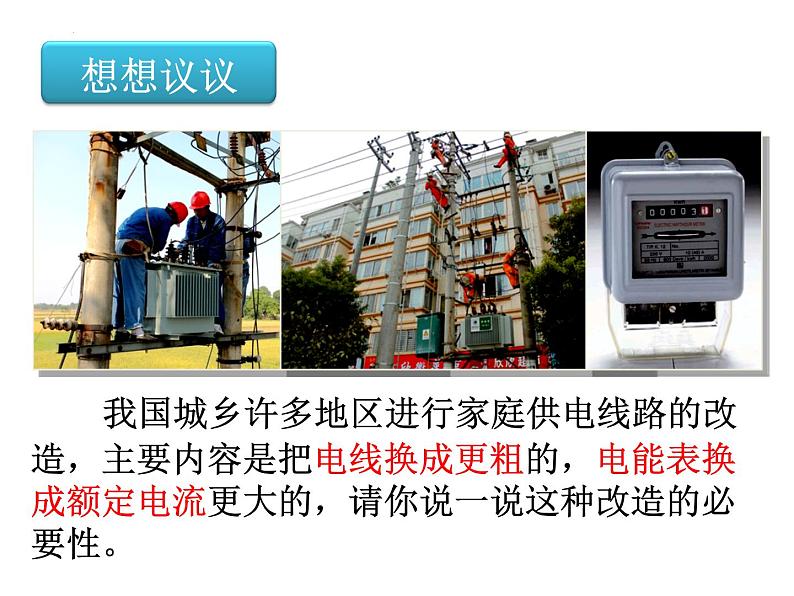

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成额定电流更大的，请你说一说这种改造的必要性。
一、家用电器的总功率对家庭电路的影响

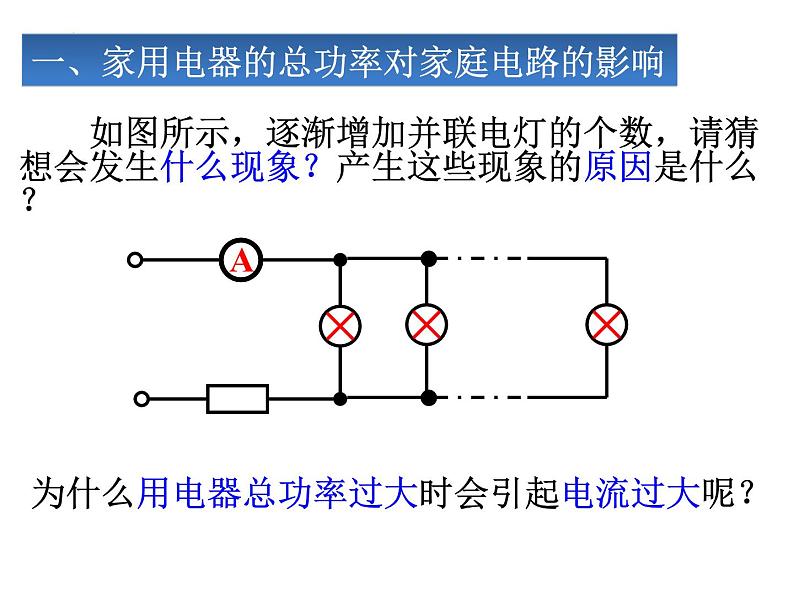

如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象？产生这些现象的原因是什么？

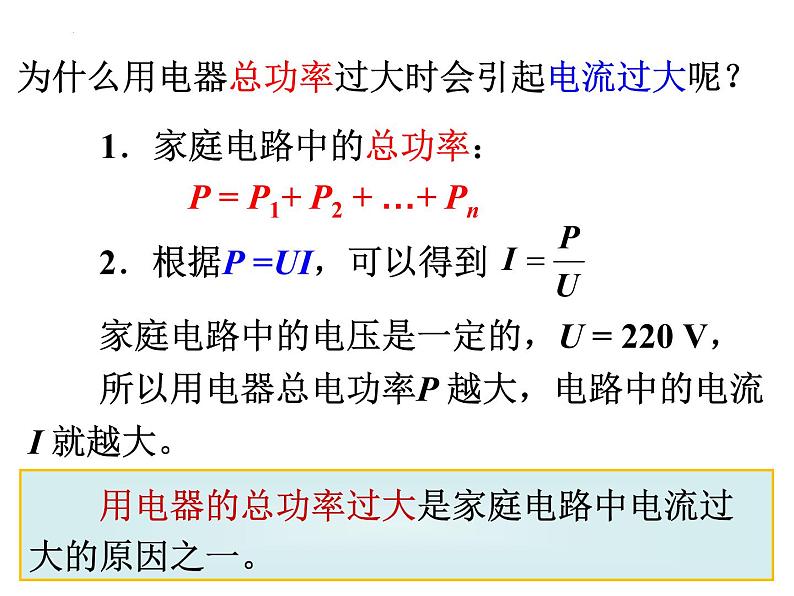

为什么用电器总功率过大时会引起电流过大呢？
　　2．根据P =UI，可以得到　　家庭电路中的电压是一定的，U = 220 V，　　所以用电器总电功率P 越大，电路中的电流 I 就越大。
　　1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
　　用电器的总功率过大是家庭电路中电流过大的原因之一。
3．用电器的总功率过大的危害
　　根据焦耳定律可知，电流过大，产生的热量容易引发火灾。
炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1020W，电能表上标有“220 V 10 A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
解：（1）空调接入家庭电路使用，电压为220 V
I=I1 +I2=4.55 A+4.64 A=9.19 A
（2） 计算同时使用所有用电器时的总电流是否超过10 A。

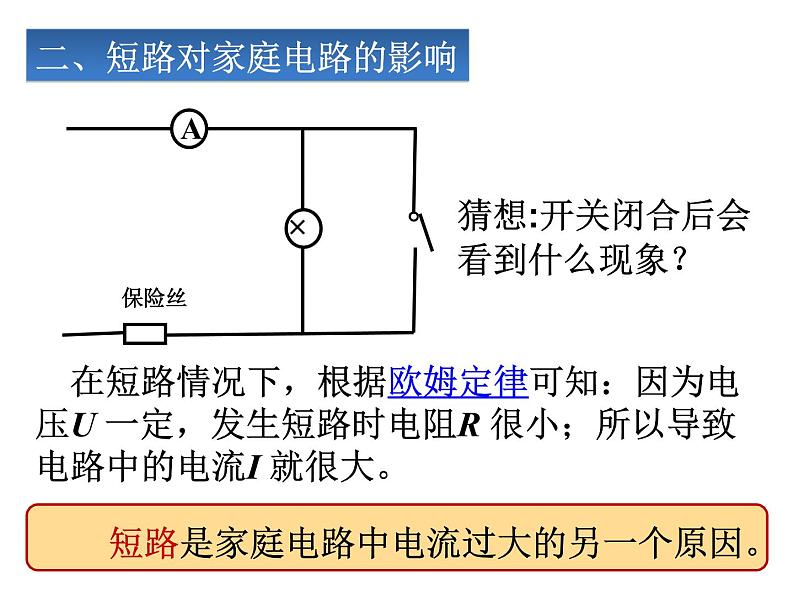

二、短路对家庭电路的影响
猜想:开关闭合后会看到什么现象？
在短路情况下，根据欧姆定律可知：因为电压U 一定，发生短路时电阻R 很小；所以导致电路中的电流I 就很大。
　　短路是家庭电路中电流过大的另一个原因。
1 你知道形成家庭电路中短路的原因是什么吗？
2 家庭电路中短路危害？
① 由于改装电路时不小心，使火线和零线直接连通② 电线绝缘皮破损或老化等原因
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
　　1．材料：铅锑合金　　　　 　　保险丝的电阻比较大，熔点比较低
　　 观察保险盒和闸刀开关上的保险丝。
　　你知道保险丝是如何起到“保险”作用的吗？
　　2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
　　3．保险丝应串联在电路中
　　注意：不能用铁丝或铜丝作保险丝 。
　　4．新型保险装置：空气开关
【学以致用】再次回忆刚才的短路实验 并学以致用。家中的保险丝烧断了，怎么办？
1.断开家中总开关2.查找并排除故障3.更换相同规格的保险丝4.合上总开关注意：要用相同规格的保险丝更换，不能用铁丝、铜丝代替保险丝
