物理九年级全册第5节 磁生电试讲课课件ppt

这是一份物理九年级全册第5节 磁生电试讲课课件ppt，共28页。PPT课件主要包含了学习目标，磁生电，磁生电的条件，实验步骤，指针摆动情况，不摆动，实验现象，电磁感应现象，针对练习，机械能动能等内容，欢迎下载使用。

1．电磁感应现象及产生感应电流的条件
2．在电磁感应现象中，能量的转化
3．发电机的构造和工作原理
奥斯特发现电流的磁效应之后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？
英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。法拉第的发现，进一步揭示了电现象和磁现象之间的联系。根据这个发现，后来发明了发电机。
那么发电机是如何发电的？什么情况下磁能生电?
实验:探究什么情况下磁可以生电

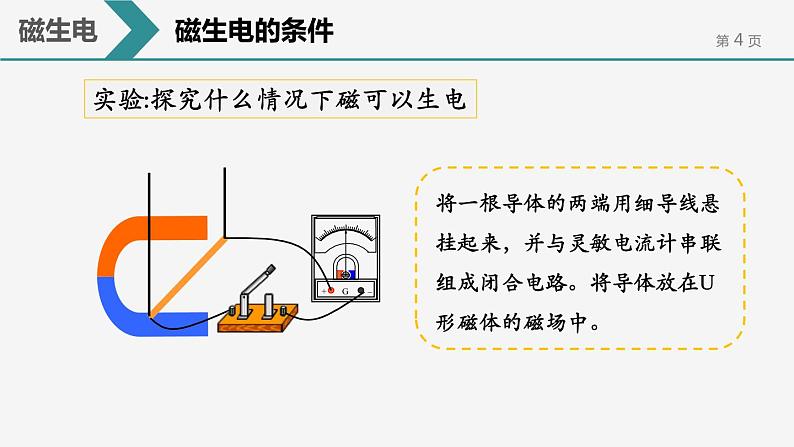

将一根导体的两端用细导线悬挂起来，并与灵敏电流计串联组成闭合电路。将导体放在U形磁体的磁场中。

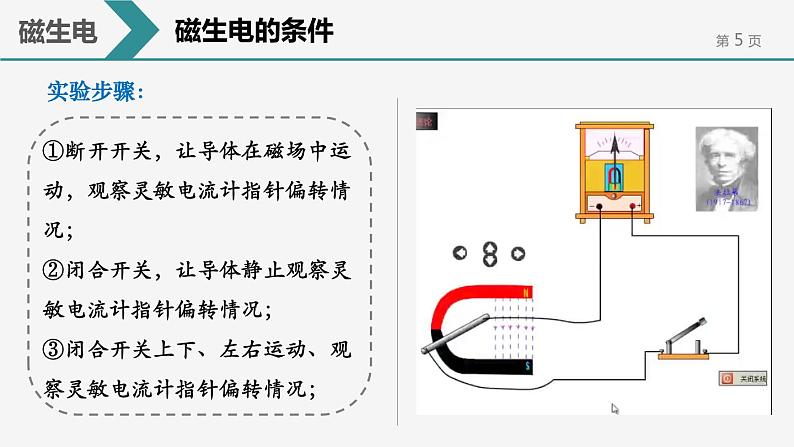

①断开开关，让导体在磁场中运动，观察灵敏电流计指针偏转情况；②闭合开关，让导体静止观察灵敏电流计指针偏转情况；③闭合开关上下、左右运动、观察灵敏电流计指针偏转情况；

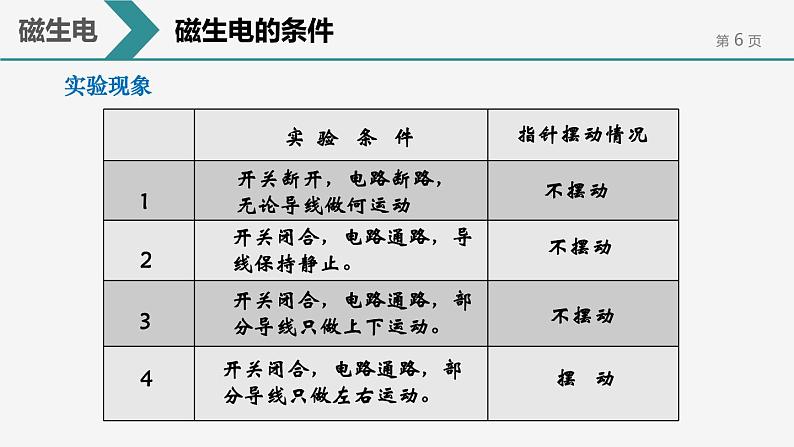

实 验 条 件
开关断开，电路断路，无论导线做何运动
开关闭合，电路通路，导线保持静止。
开关闭合，电路通路，部分导线只做上下运动。
开关闭合，电路通路，部分导线只做左右运动。

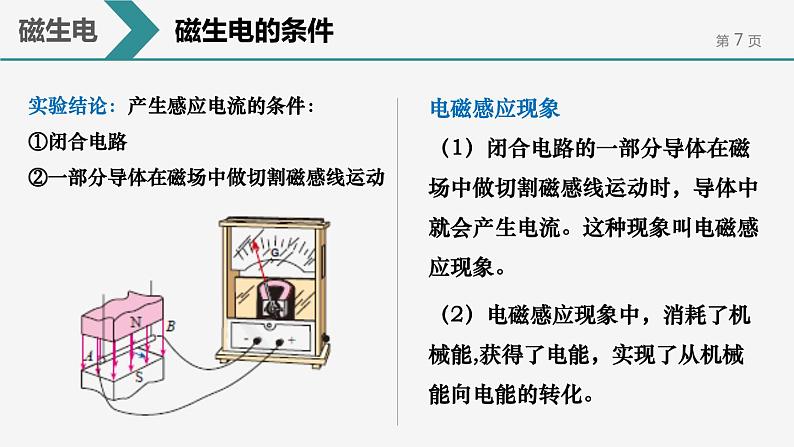

实验结论：产生感应电流的条件：①闭合电路②一部分导体在磁场中做切割磁感线运动
电磁感应现象（1）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。这种现象叫电磁感应现象。
（2）电磁感应现象中，消耗了机械能,获得了电能，实现了从机械能向电能的转化。

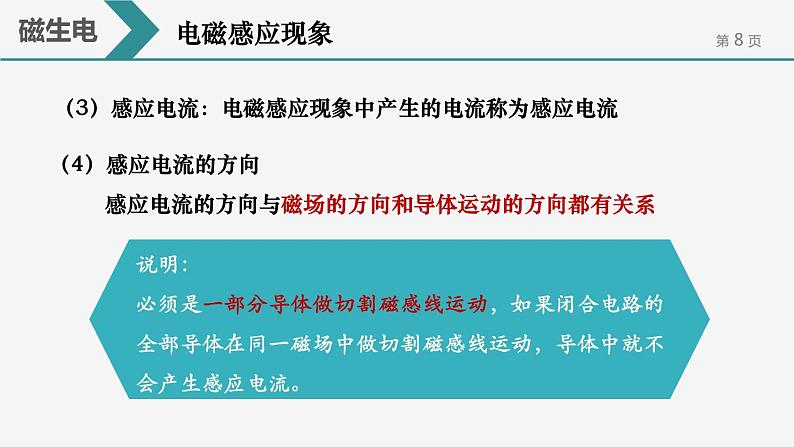

（4）感应电流的方向 感应电流的方向与磁场的方向和导体运动的方向都有关系
（3）感应电流：电磁感应现象中产生的电流称为感应电流
思考与讨论：1、如果导体的运动方向与磁感线方向不垂直，导体中能产生电流吗？
答案：能只要是闭合电路的一部分导体做切割磁感线运动，导体中就能产生感应电流，导体的运动方向与磁感线方向不一定垂直。
2、移动蹄形磁体，导体中能产生电流吗？ 答案：能 导体不动，移动蹄形磁体，导体同样能做切割磁感线运动， 所以导体中也能产生感应电流。
1、关于电磁感应现象,下列叙述正确的是 (　　) A.当闭合电路中的一部分导体在磁场中运动时,就能产生感应电流 B.任何导体在磁场中运动,都能产生感应电流 C.当闭合电路中的一部分导体在磁场中沿磁感线方向运动时,就能 产生感应电流 D.当闭合电路中的一部分导体在磁场中做切割磁感线运动时,就能 产生感应电流
2、如图，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向______偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向____偏转，此过程_____________转化为电能. 　　
你知道发电机怎样发电的吗？
手摇发电机模型发电视频
把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，观察灯泡发光情况。
把手摇发电机跟电流表连接起来，线圈在磁场中转动时，观察电流表的指针是否摆动。
①磁极是什么形状的？②线圈是通过哪些装置和灯泡连接起来的？③摇把是通过什么带动线圈转起来的？
手摇发电机是由定子和转子两部分组成
（1）磁极呈半圆形；（2）线圈是通过两个圆环和电刷把灯泡连接起来；（3）摇把是通过外力利用皮带轮带动线圈转起来的．
观察发电机转速对小灯泡亮度的影响
把一台手摇发电机跟灯泡连接起来，线圈在磁场中转动，可以看到灯泡会发光。这表明，电路中有了_____。线圈转得越快，小灯泡______说明感应电流______。
把手摇发电机跟电流表连接起来，线圈在磁场中转动时，可以看到电流表的指针随着线圈的转动而______摆动。这个现象表明，发电机发出的电流的大小和方向是_______的。
检验手摇发电机电流方向的变化
发电机的工作原理发电机是根据电磁感应原理工作的，是机械能转化为电能的机器。
本质：线圈在磁场中连续旋转做切割磁感线运动即：闭合回路中的部分导体在磁场中做切割磁感线运动（电磁感应）
ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流.
发电机可分为：交流发电机和直流发电机两类交流发电机产生的电流是交变电流，简称交流
完成下面填空： ①频率指 ，我国交流电的频率是____Hz，即一秒内有 个周期，电流方向变化 次。 ②实际的发电机有 和 组成。 ③大型发电机一般采 取 不动， 旋转 的方式来发电。 ④直流电是指电流的方向 的电流
电流在每秒内周期性变化的次数
如图：在大型发电机中，转子实际上是产生磁场的电磁铁，而产生感应电流的线圈却是不动的（定子），这种结构便于产生高电压和强电流。
如图是现代水力发电厂中的发电机组。发电机的轴是竖直安装的，轴的下面连接着水轮机，在强大水流的冲击下旋转。
①发电机的构造原则上和电动机是完全相同的；②电动机是消耗电能而输出机械能；发电机是消耗机械能而输出电能；③电动机：利用通电线圈在磁场里转动的原理；发电机：利用电磁感应原理。
话筒：电磁感应现象与发电机原理相同
扬声器：通电导体在磁场中受力与电动机原理相同
电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生电流
在电磁感应现象中，机械能转化为电能
感应电流的方向：与导体运动方向和磁感线方向有关
发电机原理：电磁感应现象发电机的结构：定子、转子
2.发电机的构造主要由______和_______组成,电能是由_________转化得来的.
1．如图所示，甲图______机的示意图，乙图是_____机的示意图．
3. 产生感应电流的条件是（ ）A.导体在磁场中运动B.导体在磁场中做切割磁感线运动C.闭合电路的一部分导体做切割磁感线运动D.闭合导体在磁场中做切割磁感线运动
4.如图所示,在磁场中悬挂着一根直导线,导线的两端分别连接在电流表的两个接线柱上,组成一个闭合电路。当导线沿着图示方向运动时,有两个运动方向能使电流表的指针偏转,这两个运动方向是(　　)
A.向右或向左 B.向上或向下C.向左或向上 D.向右或向下
5.如图所示，L为带动线圈转动的摇把，图中表示指针可来回摆动的电流表，关于此工作原理图，下列说法正确的是( )
A. 这是电动机的工作原理图 B. 用该原理可制成手摇发电机，转动摇把L让线圈转起来，电流表的指针来回摆动 C. 用该原理可制成手摇发电机，如果只拿掉电流表，其他电路连接不变，转动摇把L让线圈转动，线圈中会产生电流 D. 用该原理制成的机器正常工作时，电能转化为机械能
