这是一份初中物理苏科版九年级全册电能表与电功完美版教学ppt课件，共42页。PPT课件主要包含了电能表，电能表与电功，表盘的最右一位为小数，其他形式的能，机械能增加，电流做功，电能减少，电流就做了多少功，电池减少了多少电能，车的机械能就增加多少等内容，欢迎下载使用。
你知道一个月你家要交多少电费吗？供电部门是根据什么来计算电费的吗？

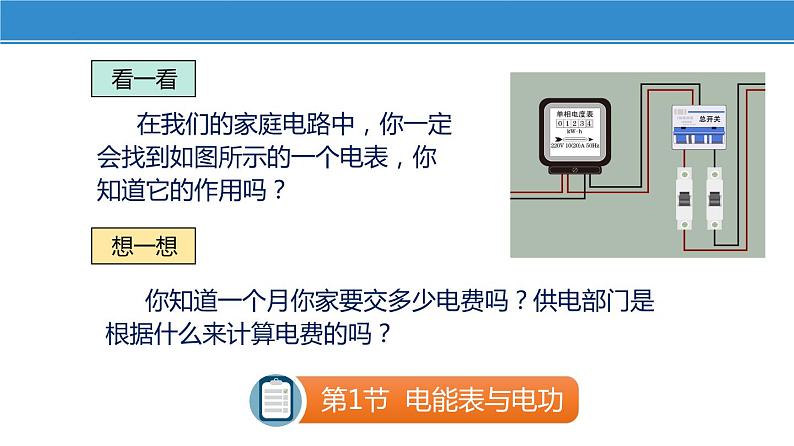

在我们的家庭电路中，你一定会找到如图所示的一个电表，你知道它的作用吗？

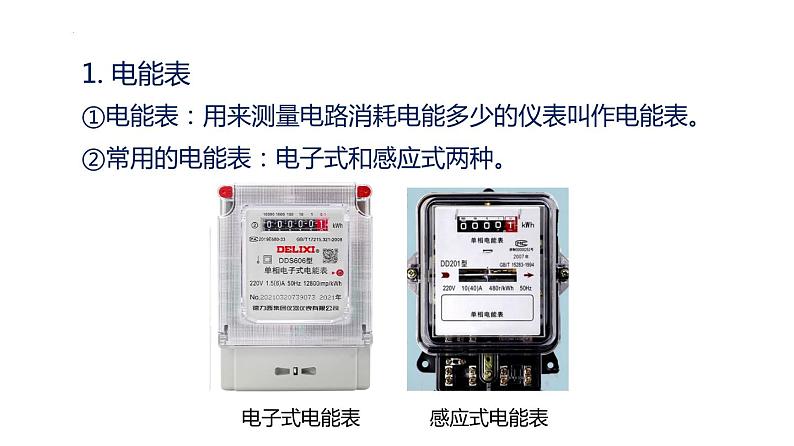

①电能表：用来测量电路消耗电能多少的仪表叫作电能表。
②常用的电能表：电子式和感应式两种。

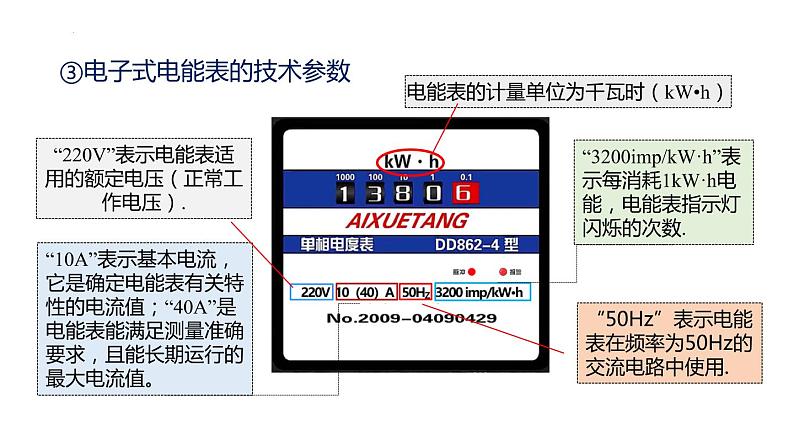

③电子式电能表的技术参数
“220V”表示电能表适用的额定电压（正常工作电压）.
“10A”表示基本电流，它是确定电能表有关特性的电流值；“40A”是电能表能满足测量准确要求，且能长期运行的最大电流值。
“50Hz”表示电能表在频率为50Hz的交流电路中使用.
“3200imp/kW·h”表示每消耗1kW·h电能，电能表指示灯闪烁的次数.
电能表的计量单位为千瓦时（kW•h）
感应式电能表的“电能表常数” 与电子式不同， 一般标有“× × × × r/kW·h”。例如该电能表标有“1200r/kW·h”，表示电路每消耗1kW·h的电能，电能表上的转盘转过1200转.
④感应式电能表的技术参数
⑤电能表的读数（以感应式电能表为例）
电能表当前的示数为 1380.6kW·h
电能表的计量单位是千瓦时，符号为kW·h，俗称度。
在数值上等于功率为1kW的用电器工作1h所消耗的电能。
1kW·h=3.6×106J
观察电能表表盘上前后两次的示数，它们的示数差即是用电器消耗的电能值。
⑥电能表测量消耗的电能
【例题1】小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，请你估算他一周需要付多少电费。
这周用电 823.3kW·h-781.5kW·h=41.8kW·h 电费 0.5元/（kW·h）×41.8kW·h=20.9元
各类用电器是如何将电能转化为其他形式的能呢？
我们知道：家里的用电器工作时，电能表的示数会发生变化，这说明用电器消耗了电能，即电能转化成了其他形式的能量。
下面我们分析用电器是如何将电能转化为其他形式能的。
①以人骑电动车进行分析
蓄电池工作时，电流在做功，电能减少，电动机的机械能增加。
这个过程是通过电流做功来实现的。
对电水壶里的水加热，水温度升高，如果增加了105焦耳的内能，则一定消耗了105焦耳的电能，在这过程中，电流做功为105焦耳。
有105焦耳电能转化为内能
②对电水壶的水加热进行分析
有多少电能转化成其他形式的能
1. 电功
电能转化为其他形式能的过程是电流做功的过程，电流做了多少功，电路中就消耗了多少电能。
电流所做的功叫作电功。
①各类用电器都是以电流做功的形式将电能转化为其他形式的能。
②用电功的大小来量度用电器消耗的电能的多少。
2. 对电功的理解
①可能与电流有关；
下面我们通过实验探究“灯泡的亮暗”与哪些因素有关?
灯泡的亮暗与哪些因素有关?
②可能与电压有关； … …
① 控制变量法：保持电流、通电时间一定，探究电功与电压的关系（两盏小灯串联）；保持电压、通电时间一定，探究电功与电流的关系（两盏小灯并联）。
②转化法：在一定时间内，电流做功越多，小灯越亮。
干电池2～3节、两个阻值不等的小灯泡、滑动变阻器、开关、电流表、电压表及导线。
①如图所示，将两个电阻不等的白炽小灯泡串联在电路中。闭合开关，调节滑动变阻器，比较两个灯泡的亮暗和两只电压表的示数.
②如图所示，将这两个灯泡并联在电路中，闭合开关，调节滑动变阻器，比较两个灯泡的亮暗和两只电流表的示数.
①如图所示，将两个电阻不等的白炽灯泡串联在电路中。闭合开关，调节滑动变阻器，比较两个灯泡的亮暗和两只电压表的示数.
现象：两个白炽灯泡串联在电路中，甲灯更亮，其两端的电压也大。
现象：两个灯泡并联在电路中，乙灯更亮，通过的电流也大。
两个灯泡串联时，通过灯泡的电流相等。因此，电压越高，电流做的功越多，灯泡就越亮。两个灯泡并联时，灯泡两端的电压相等。因此，电流越大,用流做的功越多，灯泡就越亮。
进一步实验可得出：电流所做的功与电压、电流、通电时间成正比
1焦 =1伏·1安·1秒
电功=电压×电流×通电时间
① 物理学规定：电功等于电压、电流与通电时间的乘积。
I 表示电流
③国际单位：焦耳（J）
常用单位：千瓦时（KW·h）
1kw·h=3.6×106J
1J =1V·1A·1S
1. 电能表：用来测量电路消耗电能多少的仪表。
①计量单位：千瓦时（kW•h），俗称度。②额定电压: 220V；③基本电流与最大电流：例如10（20）A；④电能表常数：“1600imp/kW·h”或“3200r/kW·h”
4. 电功：电流所做的功。计算：W=UIt
5. 单位：国际单位是焦耳（J） 1J=1V×1A×1s 常用单位是千瓦时（kW•h）
3. 电能表测量电能：电能表表盘上前后两次示数 之差即是用电器消耗的电能值。
6.单位换算：1kw·h=3.6×106J
WHAT•WHY•WOW
1. 关于电功，有下列三种说法：①用电器通电的时间越长，电流做的功越多；② 通过用电器的电流越大，电流做的功越多；③ 用电器两端的电压越高，电流做的功越多。请分析上述说法各自成立的条件。
本题中只有在控制电流、电压不变时，说法①才成立；在控制电压、时间不变时，说话②才成立；在控制电流、时间不变时，说法③才成立。
四、课外实践与练习——WWW
2. 小明家的电能表，2月底的示数为 ，3月底的示数为 。若按每千瓦时0.52元计算，则小明家3月份应交电费多少元?他家3月份消耗的电能是多少焦?
小明家3月份消耗的电能 W=（2178.2-2138.2）kW·h=40 kW·h电费 0.52元/（kW·h）×40kW·h=20.8元3月份消耗的电能 W=40 kW·h=3.6×106J×40 =1.44×108J
3. 将额定电压为220V的电暖器接入家庭电路中。先将电暖器的调温旋钮调到高温挡，若此时通过电暖器的电流为7.27A，则在15min内电流将做多少功?若将调温旋钮调到低温挡，此时通过电暖器的电流为2.73A，则在15min内电流将做多少功?该电暖器在这30min内一共消耗多少电能?
W1= UI1t= 220V×7.27A×15×60S= 1.44 ×106J
W2= UI2t= 220V×2.73A×15×60S= 5.4 ×105J
W= W1+W2=1.44×106J +5.4×105J= 1.98 ×106J
①电能表的计量单位是 。 ② “220V”表示 _____________________。 ③电能表表盘上的“10（20）A” 表示 ______________________________________________。 ④电能表表盘上的“3000r/kw·h” 表示 _______________________________________________。
1. 观察感应式电能表的表盘，回答以下问题：
“10A”表示基本电流；“20A”是能长期运行的最大电流值。
每消耗1kw·h的电能，电能表的转盘转动3000圈。
W=UIt=2.5V×0.3A×120s=90J
t=2min=120s
2．一个小灯泡的两端加2.5V电压时，通过的电流是0.3 A，它在这种情况下通电2min，电流做了多少功? 消耗的电能是多少?
3. 有一只节能灯接在220V的家庭电路中，通过它的电流为100mA，计算这只灯使用2h消耗多少度电？
I=100mA=0.1 A
这只节能灯工作2h消耗的电能是0.044 kW·h，即0.044 度。
W = UIt = 220V×0.1A×7200S = 1.584×105J = 0.044 kW·h
t=2h=7200s
4. 小明在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（ ）A. 电能表的转速为1200转/度B. 电能表的最大电流为10AC. 拍照片时，小明家已消耗的电能为79862 kW⋅hD. 拍照片时，小明家已消耗的电能为7986.2 J
A. 该电能表的转速为3000R/(kW⋅h)；故A正确；B. 该电能表持续工作时的最大电流为20A，故B错误；C. 拍照片时电能表的示数为7986.2kW⋅h，也就是说小明家已消耗的电能为7986.2kW⋅h，故CD错误。
5．对于不同电路里的两个用电器，下列说法中正确的是（ ）A.用电器中电流越大，通电时间越长，电流做的功就一定越多B.在相等的时间里，用电器中的电流越大，电流做的功就一定越多C.在相等的时间里，用电器两端的电压越大，电流做的功就一定越多D.消耗的电能越多，电流做的功一定越多
根据电功公式W=UIt可知，电功的大小和电流、电压、通电时间三个因素有关，只知道其中两个因素，无法确定功的多少，所以ABC错误； 电流做功的过程是把电能转化成其它形式的能的过程，消耗的电能越多，电流做功就越多。
6．电子式电能表表盘上标有“3000imp/( kw·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间内消耗的电能为_____ kw·h，该电能表在工作时本身_____（填“消耗”或“不消耗”）电能。
该用电器在20min内消耗的电能： W=300×（1/3000） kW·h=0.1 kw·h。电能表自身要工作，电子式电能表会闪烁，因此消耗少量的电能。
7．如图所示，电源电压U=12V且保持不变，RL=R1=12 Ω。当S1、S2都闭合时，电流表示数为1.2 A。求：（1）电阻R2的阻值是多大？（2）当S1、S2都断开时，10s内灯L消耗的电能是多少？(不计温度对灯丝电阻的影响)
（1）当S1、S2闭合时，R1短路，R2与L并联， 则 U2＝UL＝U＝12 V， IL＝ UL /RL＝12V/ 12 Ω =1 A 所以 I2＝I总－IL＝1.2 A－1 A＝0.2 A， 电阻R2的阻值是 R2＝U2 /I2＝12V/0.2A ＝60 Ω
8. 在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图所示的甲、乙两个电路。
①实验中通过比较 比较相同时间内电流做功的多少。②利用图甲可以研究电流做功多少与 的关系，观察到的现象是 。
电压表的示数越大，灯越亮
②图甲两灯串联，电流相等，由W=UIt可知，这是探究电功与电压的关系；观察到的现象：电压表的示数越大，灯越亮。
③在如图乙的实验中，为了验证电功与电流的关系，我们应该选择__________规格(选填“相同”或者“不相同”)的小灯泡。
图乙电路，两灯并联，电压相等，是为了验证电功与电流的关系，要让电压和通电时间相同，电流不同，需要选择规格不相同的小灯泡实验。
你知道一个月你家要交多少电费吗？供电部门是根据什么来计算电费的吗？
在我们的家庭电路中，你一定会找到如图所示的一个电表，你知道它的作用吗？
①电能表：用来测量电路消耗电能多少的仪表叫作电能表。
②常用的电能表：电子式和感应式两种。
③电子式电能表的技术参数
“220V”表示电能表适用的额定电压（正常工作电压）.
“10A”表示基本电流，它是确定电能表有关特性的电流值；“40A”是电能表能满足测量准确要求，且能长期运行的最大电流值。
“50Hz”表示电能表在频率为50Hz的交流电路中使用.
“3200imp/kW·h”表示每消耗1kW·h电能，电能表指示灯闪烁的次数.
电能表的计量单位为千瓦时（kW•h）
感应式电能表的“电能表常数” 与电子式不同， 一般标有“× × × × r/kW·h”。例如该电能表标有“1200r/kW·h”，表示电路每消耗1kW·h的电能，电能表上的转盘转过1200转.
④感应式电能表的技术参数
⑤电能表的读数（以感应式电能表为例）
电能表当前的示数为 1380.6kW·h
电能表的计量单位是千瓦时，符号为kW·h，俗称度。
在数值上等于功率为1kW的用电器工作1h所消耗的电能。
1kW·h=3.6×106J
观察电能表表盘上前后两次的示数，它们的示数差即是用电器消耗的电能值。
⑥电能表测量消耗的电能
【例题1】小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，请你估算他一周需要付多少电费。
这周用电 823.3kW·h-781.5kW·h=41.8kW·h 电费 0.5元/（kW·h）×41.8kW·h=20.9元
各类用电器是如何将电能转化为其他形式的能呢？
我们知道：家里的用电器工作时，电能表的示数会发生变化，这说明用电器消耗了电能，即电能转化成了其他形式的能量。
下面我们分析用电器是如何将电能转化为其他形式能的。
①以人骑电动车进行分析
蓄电池工作时，电流在做功，电能减少，电动机的机械能增加。
这个过程是通过电流做功来实现的。
对电水壶里的水加热，水温度升高，如果增加了105焦耳的内能，则一定消耗了105焦耳的电能，在这过程中，电流做功为105焦耳。
有105焦耳电能转化为内能
②对电水壶的水加热进行分析
有多少电能转化成其他形式的能
1. 电功
电能转化为其他形式能的过程是电流做功的过程，电流做了多少功，电路中就消耗了多少电能。
电流所做的功叫作电功。
①各类用电器都是以电流做功的形式将电能转化为其他形式的能。
②用电功的大小来量度用电器消耗的电能的多少。
2. 对电功的理解
①可能与电流有关；
下面我们通过实验探究“灯泡的亮暗”与哪些因素有关?
灯泡的亮暗与哪些因素有关?
②可能与电压有关； … …
① 控制变量法：保持电流、通电时间一定，探究电功与电压的关系（两盏小灯串联）；保持电压、通电时间一定，探究电功与电流的关系（两盏小灯并联）。
②转化法：在一定时间内，电流做功越多，小灯越亮。
干电池2～3节、两个阻值不等的小灯泡、滑动变阻器、开关、电流表、电压表及导线。
①如图所示，将两个电阻不等的白炽小灯泡串联在电路中。闭合开关，调节滑动变阻器，比较两个灯泡的亮暗和两只电压表的示数.
②如图所示，将这两个灯泡并联在电路中，闭合开关，调节滑动变阻器，比较两个灯泡的亮暗和两只电流表的示数.
①如图所示，将两个电阻不等的白炽灯泡串联在电路中。闭合开关，调节滑动变阻器，比较两个灯泡的亮暗和两只电压表的示数.
现象：两个白炽灯泡串联在电路中，甲灯更亮，其两端的电压也大。
现象：两个灯泡并联在电路中，乙灯更亮，通过的电流也大。
两个灯泡串联时，通过灯泡的电流相等。因此，电压越高，电流做的功越多，灯泡就越亮。两个灯泡并联时，灯泡两端的电压相等。因此，电流越大,用流做的功越多，灯泡就越亮。
进一步实验可得出：电流所做的功与电压、电流、通电时间成正比
1焦 =1伏·1安·1秒
电功=电压×电流×通电时间
① 物理学规定：电功等于电压、电流与通电时间的乘积。
I 表示电流
③国际单位：焦耳（J）
常用单位：千瓦时（KW·h）
1kw·h=3.6×106J
1J =1V·1A·1S
1. 电能表：用来测量电路消耗电能多少的仪表。
①计量单位：千瓦时（kW•h），俗称度。②额定电压: 220V；③基本电流与最大电流：例如10（20）A；④电能表常数：“1600imp/kW·h”或“3200r/kW·h”
4. 电功：电流所做的功。计算：W=UIt
5. 单位：国际单位是焦耳（J） 1J=1V×1A×1s 常用单位是千瓦时（kW•h）
3. 电能表测量电能：电能表表盘上前后两次示数 之差即是用电器消耗的电能值。
6.单位换算：1kw·h=3.6×106J
WHAT•WHY•WOW
1. 关于电功，有下列三种说法：①用电器通电的时间越长，电流做的功越多；② 通过用电器的电流越大，电流做的功越多；③ 用电器两端的电压越高，电流做的功越多。请分析上述说法各自成立的条件。
本题中只有在控制电流、电压不变时，说法①才成立；在控制电压、时间不变时，说话②才成立；在控制电流、时间不变时，说法③才成立。
四、课外实践与练习——WWW
2. 小明家的电能表，2月底的示数为 ，3月底的示数为 。若按每千瓦时0.52元计算，则小明家3月份应交电费多少元?他家3月份消耗的电能是多少焦?
小明家3月份消耗的电能 W=（2178.2-2138.2）kW·h=40 kW·h电费 0.52元/（kW·h）×40kW·h=20.8元3月份消耗的电能 W=40 kW·h=3.6×106J×40 =1.44×108J
3. 将额定电压为220V的电暖器接入家庭电路中。先将电暖器的调温旋钮调到高温挡，若此时通过电暖器的电流为7.27A，则在15min内电流将做多少功?若将调温旋钮调到低温挡，此时通过电暖器的电流为2.73A，则在15min内电流将做多少功?该电暖器在这30min内一共消耗多少电能?
W1= UI1t= 220V×7.27A×15×60S= 1.44 ×106J
W2= UI2t= 220V×2.73A×15×60S= 5.4 ×105J
W= W1+W2=1.44×106J +5.4×105J= 1.98 ×106J
①电能表的计量单位是 。 ② “220V”表示 _____________________。 ③电能表表盘上的“10（20）A” 表示 ______________________________________________。 ④电能表表盘上的“3000r/kw·h” 表示 _______________________________________________。
1. 观察感应式电能表的表盘，回答以下问题：
“10A”表示基本电流；“20A”是能长期运行的最大电流值。
每消耗1kw·h的电能，电能表的转盘转动3000圈。
W=UIt=2.5V×0.3A×120s=90J
t=2min=120s
2．一个小灯泡的两端加2.5V电压时，通过的电流是0.3 A，它在这种情况下通电2min，电流做了多少功? 消耗的电能是多少?
3. 有一只节能灯接在220V的家庭电路中，通过它的电流为100mA，计算这只灯使用2h消耗多少度电？
I=100mA=0.1 A
这只节能灯工作2h消耗的电能是0.044 kW·h，即0.044 度。
W = UIt = 220V×0.1A×7200S = 1.584×105J = 0.044 kW·h
t=2h=7200s
4. 小明在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（ ）A. 电能表的转速为1200转/度B. 电能表的最大电流为10AC. 拍照片时，小明家已消耗的电能为79862 kW⋅hD. 拍照片时，小明家已消耗的电能为7986.2 J
A. 该电能表的转速为3000R/(kW⋅h)；故A正确；B. 该电能表持续工作时的最大电流为20A，故B错误；C. 拍照片时电能表的示数为7986.2kW⋅h，也就是说小明家已消耗的电能为7986.2kW⋅h，故CD错误。
5．对于不同电路里的两个用电器，下列说法中正确的是（ ）A.用电器中电流越大，通电时间越长，电流做的功就一定越多B.在相等的时间里，用电器中的电流越大，电流做的功就一定越多C.在相等的时间里，用电器两端的电压越大，电流做的功就一定越多D.消耗的电能越多，电流做的功一定越多
根据电功公式W=UIt可知，电功的大小和电流、电压、通电时间三个因素有关，只知道其中两个因素，无法确定功的多少，所以ABC错误； 电流做功的过程是把电能转化成其它形式的能的过程，消耗的电能越多，电流做功就越多。
6．电子式电能表表盘上标有“3000imp/( kw·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间内消耗的电能为_____ kw·h，该电能表在工作时本身_____（填“消耗”或“不消耗”）电能。
该用电器在20min内消耗的电能： W=300×（1/3000） kW·h=0.1 kw·h。电能表自身要工作，电子式电能表会闪烁，因此消耗少量的电能。
7．如图所示，电源电压U=12V且保持不变，RL=R1=12 Ω。当S1、S2都闭合时，电流表示数为1.2 A。求：（1）电阻R2的阻值是多大？（2）当S1、S2都断开时，10s内灯L消耗的电能是多少？(不计温度对灯丝电阻的影响)
（1）当S1、S2闭合时，R1短路，R2与L并联， 则 U2＝UL＝U＝12 V， IL＝ UL /RL＝12V/ 12 Ω =1 A 所以 I2＝I总－IL＝1.2 A－1 A＝0.2 A， 电阻R2的阻值是 R2＝U2 /I2＝12V/0.2A ＝60 Ω
8. 在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图所示的甲、乙两个电路。
①实验中通过比较 比较相同时间内电流做功的多少。②利用图甲可以研究电流做功多少与 的关系，观察到的现象是 。
电压表的示数越大，灯越亮
②图甲两灯串联，电流相等，由W=UIt可知，这是探究电功与电压的关系；观察到的现象：电压表的示数越大，灯越亮。
③在如图乙的实验中，为了验证电功与电流的关系，我们应该选择__________规格(选填“相同”或者“不相同”)的小灯泡。
图乙电路，两灯并联，电压相等，是为了验证电功与电流的关系，要让电压和通电时间相同，电流不同，需要选择规格不相同的小灯泡实验。
