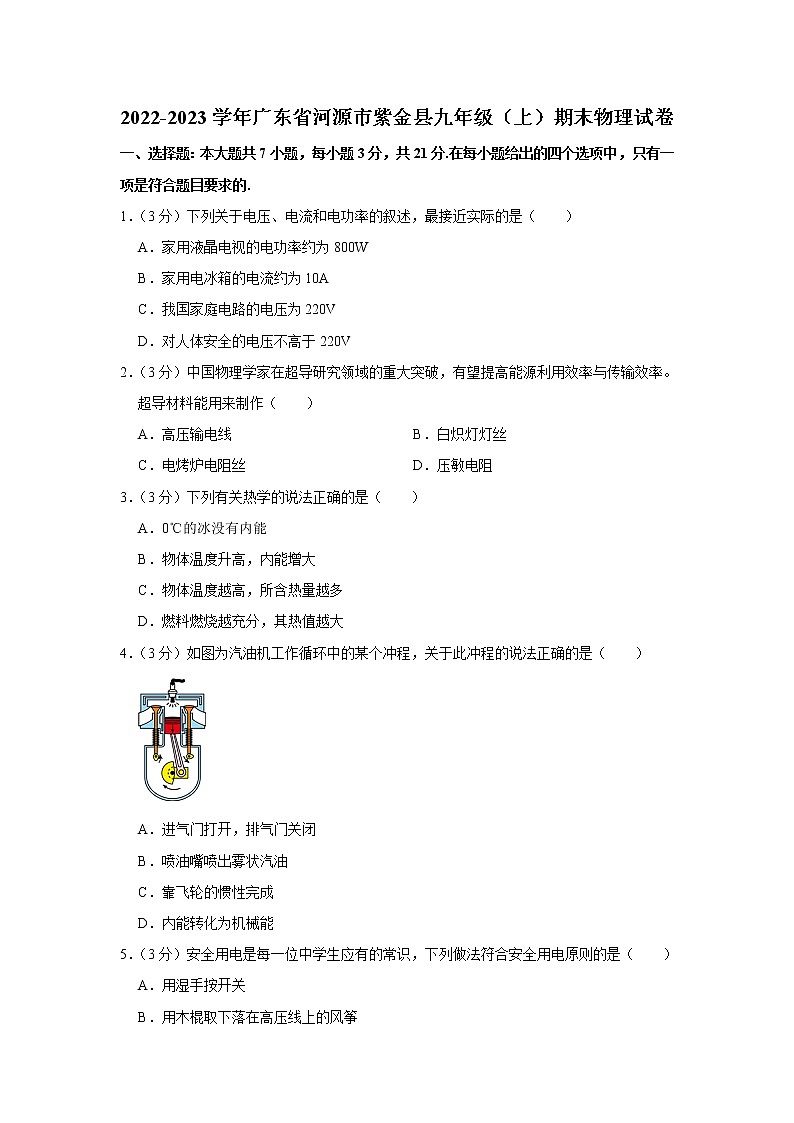

2022-2023学年广东省河源市紫金县九年级（上）期末物理试卷
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列关于电压、电流和电功率的叙述，最接近实际的是（ ）
A．家用液晶电视的电功率约为800W
B．家用电冰箱的电流约为10A
C．我国家庭电路的电压为220V
D．对人体安全的电压不高于220V
2．（3分）中国物理学家在超导研究领域的重大突破，有望提高能源利用效率与传输效率。超导材料能用来制作（ ）
A．高压输电线 B．白炽灯灯丝
C．电烤炉电阻丝 D．压敏电阻
3．（3分）下列有关热学的说法正确的是（ ）
A．0℃的冰没有内能
B．物体温度升高，内能增大
C．物体温度越高，所含热量越多
D．燃料燃烧越充分，其热值越大
4．（3分）如图为汽油机工作循环中的某个冲程，关于此冲程的说法正确的是（ ）
A．进气门打开，排气门关闭
B．喷油嘴喷出雾状汽油
C．靠飞轮的惯性完成
D．内能转化为机械能
5．（3分）安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．用湿手按开关
B．用木棍取下落在高压线上的风筝
C．使用测电笔辨别火线、零线时，手要接触笔尾的金属体
D．家用电器着火时立即用水灭火

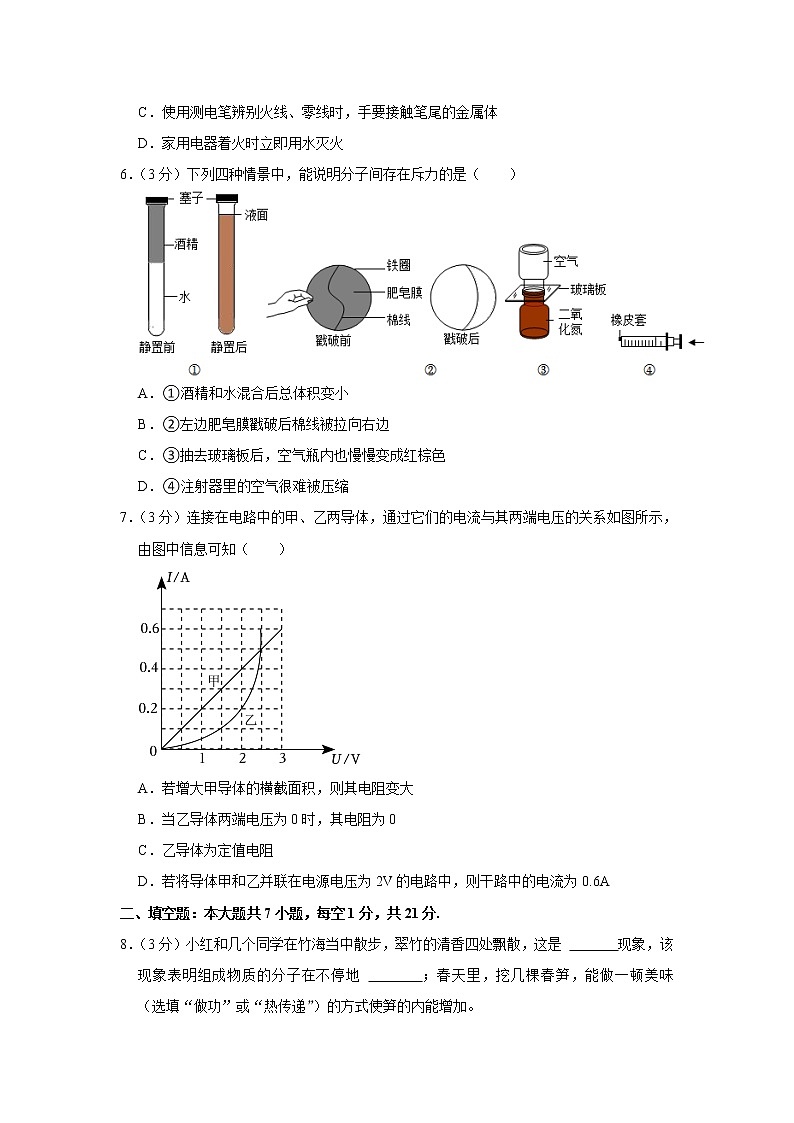

6．（3分）下列四种情景中，能说明分子间存在斥力的是（ ）
A．①酒精和水混合后总体积变小
B．②左边肥皂膜戳破后棉线被拉向右边
C．③抽去玻璃板后，空气瓶内也慢慢变成红棕色
D．④注射器里的空气很难被压缩
7．（3分）连接在电路中的甲、乙两导体，通过它们的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．若增大甲导体的横截面积，则其电阻变大
B．当乙导体两端电压为0时，其电阻为0
C．乙导体为定值电阻
D．若将导体甲和乙并联在电源电压为2V的电路中，则干路中的电流为0.6A
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）小红和几个同学在竹海当中散步，翠竹的清香四处飘散，这是 现象，该现象表明组成物质的分子在不停地 ；春天里，挖几棵春笋，能做一顿美味 （选填“做功”或“热传递”）的方式使笋的内能增加。

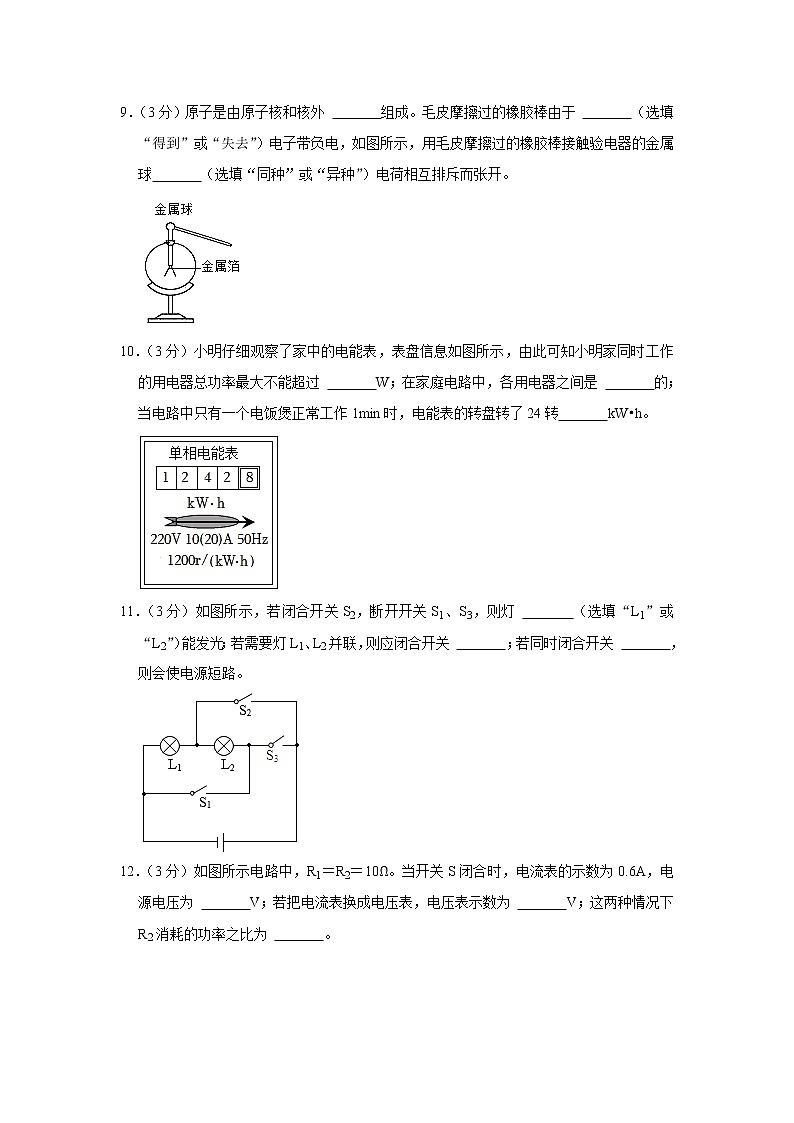

9．（3分）原子是由原子核和核外 组成。毛皮摩擦过的橡胶棒由于 （选填“得到”或“失去”）电子带负电，如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球 （选填“同种”或“异种”）电荷相互排斥而张开。
10．（3分）小明仔细观察了家中的电能表，表盘信息如图所示，由此可知小明家同时工作的用电器总功率最大不能超过 W；在家庭电路中，各用电器之间是 的；当电路中只有一个电饭煲正常工作1min时，电能表的转盘转了24转 kW•h。
11．（3分）如图所示，若闭合开关S2，断开开关S1、S3，则灯 （选填“L1”或“L2”）能发光；若需要灯L1、L2并联，则应闭合开关 ；若同时闭合开关 ，则会使电源短路。
12．（3分）如图所示电路中，R1＝R2＝10Ω。当开关S闭合时，电流表的示数为0.6A，电源电压为 V；若把电流表换成电压表，电压表示数为 V；这两种情况下R2消耗的功率之比为 。
13．（3分）如图是汽油机的能量流向图，根据图中给出的信息可知，该内燃机的效率为 %。在能量的利用过程中，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移具有 。人们用水作汽车冷却剂，是利用了水 大的性质。
14．（3分）甲醛对人体有严重的危害，因此房屋装修后，检测甲醛污染指数很重要。如图甲所示是技术员设计的检测甲醛污染指数的电路。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数随R变化的图象如图所示，50～100属于中度污染，100以上属于重度污染。当电压表示数为1.5V时 污染；当污染指数减小时，电流表的示数将 （选填“变大”、“不变”或“变小”），电压表与电流表示数的比值将 （选填“变大”、“不变”或“变小”）。
三、作图题：本题7分.
15．（2分）如图所示电路，请在图中〇位置画上电流表或电压表，使闭合开关S后两灯均发光。
16．（2分）光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时
17．（3分）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将三孔插座、电灯和控制电灯的开关正确接入家庭电路中。
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）小明用相同的酒精灯分别给水和某液体加热（如图甲），以探究水和某液体的吸热能力。
（1）在安装实验器材时，正确的安装顺序是 （选填“自下而上”或“自上而下”）。
（2）实验中用到天平这一测量工具，目的是控制水和液体的 相同。除了天平和图中的器材以外，还需要的测量工具是 。
（3）实验是通过 （选填“加热时间”或“温度计的示数”）比较物质吸收热量的多少；通过 判断物质的吸热能力。
（4）根据实验数据，小明作出了水和该液体的温度随加热时间变化的图象如图乙所示。由图象可知，该液体的温度比水的温度升高得 （选填“快”或“慢”），这表明 （选填“该液体”或“水”）的吸热本领更强。
19．（6分）如图所示，在“测量小灯泡的额定功率”的实验中，现有以下实验器材：额定电压为3.8V的小灯泡（正常发光时电阻约为12Ω），规格分别为R1（10Ω，1A）、R2（20Ω，1A）、R3（50Ω，1A）的滑动变阻器各1个，导线若干。
（1）为了完成该实验，应选用滑动变阻器 （选填“R1”“R2”或“R3”）。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉）。
（3）正确连接电路，闭合开关S后，无论怎样移动滑片P，电压表有示数且示数为12V。若电路中只有一个用电器出现故障，则出现故障的原因是 。
（4）排除故障后，继续实验，将滑片P移到某一位置时，为测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动，直至电压表的示数为3.8V，此时电流表的示数如图丙所示 A，则小灯泡的额定功率是 W。
20．（6分）如图是探究电流通过导体时产生的热量与哪些因素有关的实验装置，两个透明容器中密封着等量的空气。
（1）在图甲中，通过两电热丝的电流大小 （选填“相等”或“不相等”）；用图甲装置探究的是电流通过导体产生的热量与导体 的关系。
（2）用图乙装置探究的是电流通过导体产生的热量与 的关系。
（3）实验是通过观察U形管中液面的 来比较各容器中电热丝产生热量的多少。这种探究问题的方法叫 法。该实验探究中还利用了 法。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分.
21．（6分）在如图所示电路中，电源电压为9伏且不变，电阻R2的阻值为10欧。闭合开关S，电流表A的示数为1.2安，求：
（1）通过电阻R2的电流I2；
（2）电阻R1的阻值。
22．（7分）如图是某种家用电热水器的简化电路图，开关S可根据水温切换成加热和保温两种状态，R1、R2都是发热电阻，热水器主要参数如下表。求：[水的比热容为4.2×103J/（kg•℃）]
额定电压
220V
容积
10L
加热功率
880W
保温功率
100W
（1）在加热状态下，电热水器正常工作10min产生的热量；
（2）水箱中装满初温为25℃的水，加热使水温度升高到45℃，水吸收的热量；
（3）R2的阻值。
六、综合能力题：本大题共3小题，第21、22小题各6分，第23小题7分，共19分.
23．（6分）如图甲是某品牌家用电吹风简化图，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装 ，B处应安装 。（均选填“电动机”或“电阻丝”）
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关 ；要使电吹风处于“暖风”状态，应闭合开关 ；要使电吹风处于“热风”状态，应闭合开关 。
（3）电吹风用了几年后，由于电阻丝的升华，实际发热功率会 （选填“变大”“变小”或“不变”）。
24．（6分）阅读短文，回答问题。
揭秘“雪蜡车”
如图甲所示，一台看似普通的红色厢卡犹如变形金刚，可迅速伸展出近百平方米的空间。这是全世界单层厢体面积最大的雪蜡车，雪蜡车总体空间布局、人机及信息环境交互系界面、空气、噪声、光色等已经具备形成行业标准能力，是一次领先的、典型的中国创造。据了解，配备了国内最大功率的氢燃料电池，如图乙所示（负极），经过催化剂（铂）的作用，失去电子的氢离子（质子）穿过质子交换膜（正极）。而电子是不能通过质子交换膜的，电子只能经外电路到达燃料电池阴极板，与氧原子和氢离子重新结合为水。由于供应给阴极板的氧可以从空气中获得，因此只要不断地给阳极板供应氢，并及时把水分带走，就可以不断地提供电能，实际效率能达60%～80%，是普通内燃机热机效率的2～3倍。
（1）氢燃料电池在使用过程中氢气 （选填“有”或“没有”）发生燃烧现象；
（2）氢燃料电池是将氢的 能直接转化为 能；
（3）在燃料电池外电路，电流方向 （选填“从A到B”或“从B到A”）；
（4）若该雪蜡车氢燃料电池的转换效率为70%，车上有50kg的氢燃料。该车以54km/h的速度匀速行驶时输出功率为49kW。已知氢的能量密度值是1.4×108J/kg，则50kg的氢燃料可产生 J的电能，这些氢燃料可使该车以54km/h的速度匀速行驶 km。
25．（7分）小明用如图甲所示的电路测量未知电阻Rx的阻值。
（1）本实验的原理是 。
（2）正确连接电路后，当闭合开关S后，读得电压表的示数为2.1V，则Rx＝ Ω。
（3）该实验中，滑动变阻器除了对电路有保护作用外，另一个作用是 。
（4）小明用一个小灯泡替换了电路中的Rx，改变滑动变阻器的滑片位置后测出若干组电压表和电流表的示数，然后根据测得的数据作出了电流随电压变化的图象如图乙所示，其图象是曲线而不是一条直线 。
（5）若实验中只有一个电压表和一个已知电阻R0，电源电压未知，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx请将以下实验步骤补充完整。
①先闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1。
②再 ，用电压表测出电源的电压为U。
③请写出Rx的表达式：Rx＝ （用已知量和测量量表示）。
2022-2023学年广东省河源市紫金县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列关于电压、电流和电功率的叙述，最接近实际的是（ ）
A．家用液晶电视的电功率约为800W
B．家用电冰箱的电流约为10A
C．我国家庭电路的电压为220V
D．对人体安全的电压不高于220V
【解答】解：A、家用液晶电视的电功率约为200W，故A错误；
B、正常工作的家用电冰箱的电流约为1A；
C、我国家庭电路的电压为220V；
D、对人体安全的电压不高于36V。
故选：C。
2．（3分）中国物理学家在超导研究领域的重大突破，有望提高能源利用效率与传输效率。超导材料能用来制作（ ）
A．高压输电线 B．白炽灯灯丝
C．电烤炉电阻丝 D．压敏电阻
【解答】解：超导材料的特点就是在温度很低时电阻为零，利用超导体的零电阻可以实现远距离输电；
白炽灯泡的灯丝、电烤炉的发热电阻丝，不能用超导体材料制作，故A符合题意。
故选：A。
3．（3分）下列有关热学的说法正确的是（ ）
A．0℃的冰没有内能
B．物体温度升高，内能增大
C．物体温度越高，所含热量越多
D．燃料燃烧越充分，其热值越大
【解答】解：A、一切物体都具有内能，故A错误。
B、物体的温度升高、状态不变，故B正确；
C、热量是一个过程量、具有热量；
D、热值是燃料的一种特性，故D错误。
故选：B。
4．（3分）如图为汽油机工作循环中的某个冲程，关于此冲程的说法正确的是（ ）
A．进气门打开，排气门关闭
B．喷油嘴喷出雾状汽油
C．靠飞轮的惯性完成
D．内能转化为机械能
【解答】解：观察图可知，汽油机的进气门和排气门都关闭，气缸内汽油和空气的混合气体发生燃烧，将内能转化为机械能，不需要靠飞轮惯性完成，D正确。
故选：D。
5．（3分）安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．用湿手按开关
B．用木棍取下落在高压线上的风筝
C．使用测电笔辨别火线、零线时，手要接触笔尾的金属体
D．家用电器着火时立即用水灭火
【解答】解：A、生活用水是导体，容易发生触电事故；
B、因为高压输电线上是高压，可能会发生高压电弧触电；
C、使用测电笔时，手接触笔尾金属体，接触零线时氖管不发光；
D、家用电器失火，由于生活用水是导体，当人接触时，故D不符合安全用电原则。
故选：C。
6．（3分）下列四种情景中，能说明分子间存在斥力的是（ ）
A．①酒精和水混合后总体积变小
B．②左边肥皂膜戳破后棉线被拉向右边
C．③抽去玻璃板后，空气瓶内也慢慢变成红棕色
D．④注射器里的空气很难被压缩
【解答】解：A、酒精和水混合后总体积变小，故A不符合题意；
B、左边肥皂膜戳破后棉线被拉向右边，故B不符合题意；
C、抽去玻璃板后，说明分子在永不停息地做无故则运动；
D、注射器里的空气很难被压缩，故D符合题意。
故选：D。
7．（3分）连接在电路中的甲、乙两导体，通过它们的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．若增大甲导体的横截面积，则其电阻变大
B．当乙导体两端电压为0时，其电阻为0
C．乙导体为定值电阻
D．若将导体甲和乙并联在电源电压为2V的电路中，则干路中的电流为0.6A
【解答】解：A、电阻是导体的特性、长度，在导体的材料，若增大甲导体的横截面积，故A错误；
B、电阻是导体的特性、长度，与导体两端的电压和通过的电流无关，其电阻不为0Ω；
C、由图可知，即通过的电流与两端的电压成正比，而乙的图像不是直线，故C错误；
D、并联电路中电源电压等于各个支路两端的电压；由图可知，由图可知，通过乙的电流为0.8A，故D正确。
故选：D。
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）小红和几个同学在竹海当中散步，翠竹的清香四处飘散，这是 扩散 现象，该现象表明组成物质的分子在不停地 做无规则运动 ；春天里，挖几棵春笋，能做一顿美味 热传递 （选填“做功”或“热传递”）的方式使笋的内能增加。
【解答】解：能闻到翠竹的清香，属于扩散现象。
炒笋的过程中，笋吸收热量，是通过热传递的方式使其内能增加的。
故答案为：扩散；做无规则运动。
9．（3分）原子是由原子核和核外 电子 组成。毛皮摩擦过的橡胶棒由于 得到 （选填“得到”或“失去”）电子带负电，如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球 同种 （选填“同种”或“异种”）电荷相互排斥而张开。
【解答】解：原子是由原子核和核外电子组成。毛皮摩擦过的橡胶棒对电子的束缚能力强，如图所示。
故答案为：电子；得到。
10．（3分）小明仔细观察了家中的电能表，表盘信息如图所示，由此可知小明家同时工作的用电器总功率最大不能超过 4400 W；在家庭电路中，各用电器之间是 并联 的；当电路中只有一个电饭煲正常工作1min时，电能表的转盘转了24转 0.02 kW•h。
【解答】解：（1）由图可知，电能表的额定最大电流是20A最大＝UI最大＝220V×20A＝4400W；
（2）家庭电路中各用电器之间可以单独工作，各用电器之间是并联的；
1200r/（kW•h）表示电路中没消耗1kW•h电能，电能表的转盘转过1200转，
则电能表的转盘转了24转，电饭煲消耗的电能：W＝；。
故答案为：4400；并联。
11．（3分）如图所示，若闭合开关S2，断开开关S1、S3，则灯 L1 （选填“L1”或“L2”）能发光；若需要灯L1、L2并联，则应闭合开关 S1、S2 ；若同时闭合开关 S1、S3 ，则会使电源短路。
【解答】解：如果闭合开关S2，断开开关S1、S2，灯L2没有连入电路，电流只流经灯L1，故L8亮，灯L2不发光；
如果需要L1、L6灯并联，电流的路径有两条，需要闭合开关S1、S2；
同时闭合开关S7、S3，电流依次流经S3、S6，然后流回电源的负极，引起电源短路。
故答案为：L1；S1、S5；S1、S3。
12．（3分）如图所示电路中，R1＝R2＝10Ω。当开关S闭合时，电流表的示数为0.6A，电源电压为 6 V；若把电流表换成电压表，电压表示数为 3 V；这两种情况下R2消耗的功率之比为 4：1 。
【解答】解：当开关S闭合时，电阻R1被短路，只有电阻R2接入电路，
根据I＝得电源电压为：
U＝IR8＝0.6A×10Ω＝2V；
R2消耗的功率为：
P2＝I8R2＝（0.2A）2×10Ω＝3.6W；
若把电流表换成电压表，两电阻串联1两端的电压，此时电路中的的电流为：
I′＝＝＝0.7A，
R2两端的电压为：
U2＝I′R2＝0.3A×10Ω＝4V，即电压表示数为3V；
R2消耗的功率为：
P4′＝I′2R2＝（3.3A）2×10Ω＝2.9W，
所以这两种情况下R2消耗的功率之比为：
P4：P2′＝3.2W：0.9W＝8：1。
故答案为：6；8；4：1。
13．（3分）如图是汽油机的能量流向图，根据图中给出的信息可知，该内燃机的效率为 30 %。在能量的利用过程中，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移具有 方向性 。人们用水作汽车冷却剂，是利用了水 比热容 大的性质。
【解答】解：由图可知，有用功的能量：100%﹣33%﹣30%﹣7%＝30%；
在能量的利用过程中，大量向外散失的能量不会自动再汇集回来；
用水作汽车冷却剂是利用了水的比热容大的特点，在同等情况下。
故答案为：30；方向性。
14．（3分）甲醛对人体有严重的危害，因此房屋装修后，检测甲醛污染指数很重要。如图甲所示是技术员设计的检测甲醛污染指数的电路。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数随R变化的图象如图所示，50～100属于中度污染，100以上属于重度污染。当电压表示数为1.5V时 重度 污染；当污染指数减小时，电流表的示数将 变小 （选填“变大”、“不变”或“变小”），电压表与电流表示数的比值将 不变 （选填“变大”、“不变”或“变小”）。
【解答】解：由电路图可知，闭合开关S后0与可变电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）因串联电路中总电压等于各分电压之和，
所以，当电压表示数为5.5V时R＝U﹣U0＝7V﹣1.5V＝4.5V，
因串联电路中各处的电流相等，
所以，此时电路中的电流：I＝＝，即＝，
解得：R＝10Ω，
由图乙可知，甲醛污染指数大于100；
（2）由图乙可知，当污染指数减小时，电路的总电阻变大，
由I＝可知，即电流表的示数将变小，
由R＝可知0的阻值，则其比值不变。
故答案为：重度；变小。
三、作图题：本题7分.
15．（2分）如图所示电路，请在图中〇位置画上电流表或电压表，使闭合开关S后两灯均发光。
【解答】解：由图可知，左侧圈串联在电路中，下方的圈与灯泡并联，如图所示：
16．（2分）光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时
【解答】解：经分析可知，光控开关和声控开关串联共同控制灯泡的亮暗
17．（3分）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将三孔插座、电灯和控制电灯的开关正确接入家庭电路中。
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，这样在断开开关能切断火线。既能控制灯泡。
（2）三孔插座的接法：上孔接地线；左孔接零线。如图所示：
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）小明用相同的酒精灯分别给水和某液体加热（如图甲），以探究水和某液体的吸热能力。
（1）在安装实验器材时，正确的安装顺序是 自下而上 （选填“自下而上”或“自上而下”）。
（2）实验中用到天平这一测量工具，目的是控制水和液体的 质量 相同。除了天平和图中的器材以外，还需要的测量工具是 秒表 。
（3）实验是通过 加热时间 （选填“加热时间”或“温度计的示数”）比较物质吸收热量的多少；通过 加热相同的时间，比较升高的温度 判断物质的吸热能力。
（4）根据实验数据，小明作出了水和该液体的温度随加热时间变化的图象如图乙所示。由图象可知，该液体的温度比水的温度升高得 快 （选填“快”或“慢”），这表明 水 （选填“该液体”或“水”）的吸热本领更强。
【解答】解：（1）用酒精灯加热时，要使用外焰加热，所以器材的组装顺序应自下而上；
（2）本题探究不同物质吸热能力，依据控制变量法，即需要用天平测质量；实验中需要控制水和煤油的质量相同；
（3）根据转换法可知，本实验通过加热时间判断物质吸收热量的多少，比较升高的温度判断物质的吸热能力强弱。
（4）由图象可知，某液体的温度比水的温度升高得快。
故答案为：（1）自下而上；（2）质量；（3）加热时间，比较升高的温度；水。
19．（6分）如图所示，在“测量小灯泡的额定功率”的实验中，现有以下实验器材：额定电压为3.8V的小灯泡（正常发光时电阻约为12Ω），规格分别为R1（10Ω，1A）、R2（20Ω，1A）、R3（50Ω，1A）的滑动变阻器各1个，导线若干。
（1）为了完成该实验，应选用滑动变阻器 R3 （选填“R1”“R2”或“R3”）。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉）。
（3）正确连接电路，闭合开关S后，无论怎样移动滑片P，电压表有示数且示数为12V。若电路中只有一个用电器出现故障，则出现故障的原因是 小灯泡断路 。
（4）排除故障后，继续实验，将滑片P移到某一位置时，为测量小灯泡的额定功率，应将滑片P向 B （选填“A”或“B”）端移动，直至电压表的示数为3.8V，此时电流表的示数如图丙所示 0.3 A，则小灯泡的额定功率是 1.14 W。
【解答】解：（1）小灯泡的额定电压为3.8V，正常发光时电阻约为12Ω＝≈0.32A；
根据串联电路电压规律，滑动变阻器两端电压为U滑＝U﹣U额＝12V﹣8.8V＝8.7V，
则滑动变阻器的阻值为：
R滑＝＝＝25.6Ω3；
（2）小灯泡的额定电压为8.8V，故电压表选用大量程并联在电灯泡两端
；
（3）正确连接电路，闭合开关S后，小灯泡均不亮；电压表有示数且示数为12V，则与电压表并联的电路以外的电路是完好的，若电路中只有一个用电器出现故障；
（4）由图甲可知，电压表选用大量程，电压表的示数如图乙所示，其示数为3V，为测量小灯泡的额定功率，根据串联电路电压规律，根据分压原理，故应将滑片P向B端移动，此时电流表的示数如图丙所示，分度值3.02A，则小灯泡额定功率为：
P＝UI＝3.8V×7.3A＝1.14W。
故答案为：（1）R7；（2）见解答图；（3）小灯泡断路；0.3。
20．（6分）如图是探究电流通过导体时产生的热量与哪些因素有关的实验装置，两个透明容器中密封着等量的空气。
（1）在图甲中，通过两电热丝的电流大小 相等 （选填“相等”或“不相等”）；用图甲装置探究的是电流通过导体产生的热量与导体 电阻 的关系。
（2）用图乙装置探究的是电流通过导体产生的热量与 电流 的关系。
（3）实验是通过观察U形管中液面的 高度差 来比较各容器中电热丝产生热量的多少。这种探究问题的方法叫 转换 法。该实验探究中还利用了 控制变量 法。
【解答】解：（1）在图甲中，将容器中的电阻丝串联起来接到电源两端，导体的电阻大小不同。
（2）在图乙中，电阻和通电时间是相同的，故探究导体产生的热量与通过导体的电流的关系。
（3）电流通过电热丝产生热量的多少不能直接观察，实验中通过U形管中液面的高度差的变化来反映；电流产生热量跟导体的电阻大小，实验中采用了控制变量法。
故答案为：（1）相等；电阻；（3）高度差；控制变量。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分.
21．（6分）在如图所示电路中，电源电压为9伏且不变，电阻R2的阻值为10欧。闭合开关S，电流表A的示数为1.2安，求：
（1）通过电阻R2的电流I2；
（2）电阻R1的阻值。
【解答】解：由电路图可知，R1与R2并联，电流表A测干路电流；
（1）因并联电路中各支路两端的电压相等，
所以，通过电阻R2的电流为：
I2＝＝＝0.9A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R4的电流：
I1＝I﹣I2＝7.2A﹣0.5A＝0.3A，
电阻R2的阻值：
R1＝＝＝30Ω。
答：（1）通过电阻R4的电流为0.9A；
（2）电阻R4的阻值为30Ω。
22．（7分）如图是某种家用电热水器的简化电路图，开关S可根据水温切换成加热和保温两种状态，R1、R2都是发热电阻，热水器主要参数如下表。求：[水的比热容为4.2×103J/（kg•℃）]
额定电压
220V
容积
10L
加热功率
880W
保温功率
100W
（1）在加热状态下，电热水器正常工作10min产生的热量；
（2）水箱中装满初温为25℃的水，加热使水温度升高到45℃，水吸收的热量；
（3）R2的阻值。
【解答】解：
（1）已知P加热＝880W，时间t＝10min＝600s，
则正常加热10min电热水器产生的热量Q＝W＝Pt＝880W×600s＝5.28×105J；
（2）已知电热水器的容积V＝10L＝10dm2＝0.01m3，
由ρ＝可知
m＝ρV＝7.0×103kg/m2×0.01m3＝10kg，
则水吸收的热量：
Q＝cm（t﹣t7）＝4.2×102 J/（kg•℃）×10kg×（45℃﹣25℃）＝8.4×104J；
（3）当开关S跳至a触点位置时，只有电阻R1接入电路，电路的总电阻较小可知，即电热水器处于加热状态，
由P＝可得1的阻值：
R1＝＝＝55Ω，
开关S跳至b触点位置时，两电阻串联，电热水器处于保温状态可得
R＝＝＝484Ω，
根据串联电路电阻规律可知，加热电阻R2的阻值：
R8＝R﹣R1＝484Ω﹣55Ω＝429Ω。
答：（1）在加热状态下，电热水器正常工作10min产生的热量是5.28×105J；
（2）水箱中装满初温为25℃的水，加热使水温度升高到45℃5J的热量；
（3）R2的阻值为429Ω。
六、综合能力题：本大题共3小题，第21、22小题各6分，第23小题7分，共19分.
23．（6分）如图甲是某品牌家用电吹风简化图，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装 电阻丝 ，B处应安装 电动机 。（均选填“电动机”或“电阻丝”）
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关 S ；要使电吹风处于“暖风”状态，应闭合开关 S、S1 ；要使电吹风处于“热风”状态，应闭合开关 S、S1、S2 。
（3）电吹风用了几年后，由于电阻丝的升华，实际发热功率会 变小 （选填“变大”“变小”或“不变”）。
【解答】解：
（1）电吹风是利用电动机将被加热电阻附近的空气吹出而产生热风的，所以A处应为电阻丝；
（2）要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，不闭合其他开关，只需要将一根电阻丝接入电路，此时应闭合S、S1，仅电阻丝R1和电动机工作；要使电吹风处于“热风”状态，分析电路图可知、S5、S2，使电阻丝R1、R2和电动机同时工作；
（3）由于电阻丝的升华，会导致灯丝变细，电阻变大，由公式P＝，电阻丝的实际发热功率变小。
故答案为：（1）电阻丝；电动机；S、S1；S、S7、S2；（3）变小。
24．（6分）阅读短文，回答问题。
揭秘“雪蜡车”
如图甲所示，一台看似普通的红色厢卡犹如变形金刚，可迅速伸展出近百平方米的空间。这是全世界单层厢体面积最大的雪蜡车，雪蜡车总体空间布局、人机及信息环境交互系界面、空气、噪声、光色等已经具备形成行业标准能力，是一次领先的、典型的中国创造。据了解，配备了国内最大功率的氢燃料电池，如图乙所示（负极），经过催化剂（铂）的作用，失去电子的氢离子（质子）穿过质子交换膜（正极）。而电子是不能通过质子交换膜的，电子只能经外电路到达燃料电池阴极板，与氧原子和氢离子重新结合为水。由于供应给阴极板的氧可以从空气中获得，因此只要不断地给阳极板供应氢，并及时把水分带走，就可以不断地提供电能，实际效率能达60%～80%，是普通内燃机热机效率的2～3倍。
（1）氢燃料电池在使用过程中氢气 没有 （选填“有”或“没有”）发生燃烧现象；
（2）氢燃料电池是将氢的 化学 能直接转化为 电 能；
（3）在燃料电池外电路，电流方向 从B到A （选填“从A到B”或“从B到A”）；
（4）若该雪蜡车氢燃料电池的转换效率为70%，车上有50kg的氢燃料。该车以54km/h的速度匀速行驶时输出功率为49kW。已知氢的能量密度值是1.4×108J/kg，则50kg的氢燃料可产生 4.9×109 J的电能，这些氢燃料可使该车以54km/h的速度匀速行驶 1500 km。
【解答】解：（1）由材料可知氢燃料电池在使用过程中氢气没有发生燃烧现象；
（2）由材料可知氢燃料电池是将氢的化学能直接转化为电能；
（3）从图中信息可知：在燃料电池外电路，电流方向从B到A。
（4）50kg的氢燃料产生的热量：
Q＝mq＝50kg×1.4×105J/kg＝7×109J
50kg的氢燃料产生的电能：
W＝Qη＝7×109J×70%＝4.2×109J
该车行驶所用的时间：
t＝＝＝100000s，
54km/h＝15m/s
这些氢燃料可使该车以432km/h的速度匀速行驶的路程：
s＝vt＝15m/s×100000s＝1500000m＝1500km。
故答案为：（1）没有；（2）化学；电；（4）7.9×109；1500。
25．（7分）小明用如图甲所示的电路测量未知电阻Rx的阻值。
（1）本实验的原理是 R＝ 。
（2）正确连接电路后，当闭合开关S后，读得电压表的示数为2.1V，则Rx＝ 7 Ω。
（3）该实验中，滑动变阻器除了对电路有保护作用外，另一个作用是 改变电阻两端的电压 。
（4）小明用一个小灯泡替换了电路中的Rx，改变滑动变阻器的滑片位置后测出若干组电压表和电流表的示数，然后根据测得的数据作出了电流随电压变化的图象如图乙所示，其图象是曲线而不是一条直线 灯丝的电阻随温度升高而增大 。
（5）若实验中只有一个电压表和一个已知电阻R0，电源电压未知，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx请将以下实验步骤补充完整。
①先闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1。
②再 闭合S1 ，用电压表测出电源的电压为U。
③请写出Rx的表达式：Rx＝ •R0 （用已知量和测量量表示）。
【解答】解：（1）在伏安法测电阻的实验中，用电压表测电阻两端的电压，根据R＝x的阻值，所以伏安法测电阻的实验原理是R＝；
（2）正确连接电路后，当闭合开关S后，电流表的示数为0.3Ax＝＝＝7Ω；
（3）在伏安法测电阻的实验中，为了减小误差，故该实验中，另一个作用是改变电阻两端的电压；
（4）由图乙可知，当灯泡两端电压增大，根据P＝UI可知，温度升高，故灯泡电流随电压变化的图象不是一条直线；
（5）实验步骤：
①先闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U3；
②再闭合S1，用电压表测出电源的电压为U；
③在步骤②中，闭合S和S1，R8短路，用电压表测出待测电阻两端的电压即电源电压为U；
在步骤①中，两电阻串联x两端的电压为U1，根据串联电路电压的规律，定值电阻两端的电压U0＝U﹣U3，
根据串联电路分压原理，
＝＝，
则Rx的表达式：Rx＝•R0。
2022-2023学年广东省河源市紫金县九年级（上）期末物理试卷
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列关于电压、电流和电功率的叙述，最接近实际的是（ ）
A．家用液晶电视的电功率约为800W
B．家用电冰箱的电流约为10A
C．我国家庭电路的电压为220V
D．对人体安全的电压不高于220V
2．（3分）中国物理学家在超导研究领域的重大突破，有望提高能源利用效率与传输效率。超导材料能用来制作（ ）
A．高压输电线 B．白炽灯灯丝
C．电烤炉电阻丝 D．压敏电阻
3．（3分）下列有关热学的说法正确的是（ ）
A．0℃的冰没有内能
B．物体温度升高，内能增大
C．物体温度越高，所含热量越多
D．燃料燃烧越充分，其热值越大
4．（3分）如图为汽油机工作循环中的某个冲程，关于此冲程的说法正确的是（ ）
A．进气门打开，排气门关闭
B．喷油嘴喷出雾状汽油
C．靠飞轮的惯性完成
D．内能转化为机械能
5．（3分）安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．用湿手按开关
B．用木棍取下落在高压线上的风筝
C．使用测电笔辨别火线、零线时，手要接触笔尾的金属体
D．家用电器着火时立即用水灭火
6．（3分）下列四种情景中，能说明分子间存在斥力的是（ ）
A．①酒精和水混合后总体积变小
B．②左边肥皂膜戳破后棉线被拉向右边
C．③抽去玻璃板后，空气瓶内也慢慢变成红棕色
D．④注射器里的空气很难被压缩
7．（3分）连接在电路中的甲、乙两导体，通过它们的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．若增大甲导体的横截面积，则其电阻变大
B．当乙导体两端电压为0时，其电阻为0
C．乙导体为定值电阻
D．若将导体甲和乙并联在电源电压为2V的电路中，则干路中的电流为0.6A
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）小红和几个同学在竹海当中散步，翠竹的清香四处飘散，这是 现象，该现象表明组成物质的分子在不停地 ；春天里，挖几棵春笋，能做一顿美味 （选填“做功”或“热传递”）的方式使笋的内能增加。
9．（3分）原子是由原子核和核外 组成。毛皮摩擦过的橡胶棒由于 （选填“得到”或“失去”）电子带负电，如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球 （选填“同种”或“异种”）电荷相互排斥而张开。
10．（3分）小明仔细观察了家中的电能表，表盘信息如图所示，由此可知小明家同时工作的用电器总功率最大不能超过 W；在家庭电路中，各用电器之间是 的；当电路中只有一个电饭煲正常工作1min时，电能表的转盘转了24转 kW•h。
11．（3分）如图所示，若闭合开关S2，断开开关S1、S3，则灯 （选填“L1”或“L2”）能发光；若需要灯L1、L2并联，则应闭合开关 ；若同时闭合开关 ，则会使电源短路。
12．（3分）如图所示电路中，R1＝R2＝10Ω。当开关S闭合时，电流表的示数为0.6A，电源电压为 V；若把电流表换成电压表，电压表示数为 V；这两种情况下R2消耗的功率之比为 。
13．（3分）如图是汽油机的能量流向图，根据图中给出的信息可知，该内燃机的效率为 %。在能量的利用过程中，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移具有 。人们用水作汽车冷却剂，是利用了水 大的性质。
14．（3分）甲醛对人体有严重的危害，因此房屋装修后，检测甲醛污染指数很重要。如图甲所示是技术员设计的检测甲醛污染指数的电路。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数随R变化的图象如图所示，50～100属于中度污染，100以上属于重度污染。当电压表示数为1.5V时 污染；当污染指数减小时，电流表的示数将 （选填“变大”、“不变”或“变小”），电压表与电流表示数的比值将 （选填“变大”、“不变”或“变小”）。
三、作图题：本题7分.
15．（2分）如图所示电路，请在图中〇位置画上电流表或电压表，使闭合开关S后两灯均发光。
16．（2分）光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时
17．（3分）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将三孔插座、电灯和控制电灯的开关正确接入家庭电路中。
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）小明用相同的酒精灯分别给水和某液体加热（如图甲），以探究水和某液体的吸热能力。
（1）在安装实验器材时，正确的安装顺序是 （选填“自下而上”或“自上而下”）。
（2）实验中用到天平这一测量工具，目的是控制水和液体的 相同。除了天平和图中的器材以外，还需要的测量工具是 。
（3）实验是通过 （选填“加热时间”或“温度计的示数”）比较物质吸收热量的多少；通过 判断物质的吸热能力。
（4）根据实验数据，小明作出了水和该液体的温度随加热时间变化的图象如图乙所示。由图象可知，该液体的温度比水的温度升高得 （选填“快”或“慢”），这表明 （选填“该液体”或“水”）的吸热本领更强。
19．（6分）如图所示，在“测量小灯泡的额定功率”的实验中，现有以下实验器材：额定电压为3.8V的小灯泡（正常发光时电阻约为12Ω），规格分别为R1（10Ω，1A）、R2（20Ω，1A）、R3（50Ω，1A）的滑动变阻器各1个，导线若干。
（1）为了完成该实验，应选用滑动变阻器 （选填“R1”“R2”或“R3”）。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉）。
（3）正确连接电路，闭合开关S后，无论怎样移动滑片P，电压表有示数且示数为12V。若电路中只有一个用电器出现故障，则出现故障的原因是 。
（4）排除故障后，继续实验，将滑片P移到某一位置时，为测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动，直至电压表的示数为3.8V，此时电流表的示数如图丙所示 A，则小灯泡的额定功率是 W。
20．（6分）如图是探究电流通过导体时产生的热量与哪些因素有关的实验装置，两个透明容器中密封着等量的空气。
（1）在图甲中，通过两电热丝的电流大小 （选填“相等”或“不相等”）；用图甲装置探究的是电流通过导体产生的热量与导体 的关系。
（2）用图乙装置探究的是电流通过导体产生的热量与 的关系。
（3）实验是通过观察U形管中液面的 来比较各容器中电热丝产生热量的多少。这种探究问题的方法叫 法。该实验探究中还利用了 法。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分.
21．（6分）在如图所示电路中，电源电压为9伏且不变，电阻R2的阻值为10欧。闭合开关S，电流表A的示数为1.2安，求：
（1）通过电阻R2的电流I2；
（2）电阻R1的阻值。
22．（7分）如图是某种家用电热水器的简化电路图，开关S可根据水温切换成加热和保温两种状态，R1、R2都是发热电阻，热水器主要参数如下表。求：[水的比热容为4.2×103J/（kg•℃）]
额定电压
220V
容积
10L
加热功率
880W
保温功率
100W
（1）在加热状态下，电热水器正常工作10min产生的热量；
（2）水箱中装满初温为25℃的水，加热使水温度升高到45℃，水吸收的热量；
（3）R2的阻值。
六、综合能力题：本大题共3小题，第21、22小题各6分，第23小题7分，共19分.
23．（6分）如图甲是某品牌家用电吹风简化图，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装 ，B处应安装 。（均选填“电动机”或“电阻丝”）
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关 ；要使电吹风处于“暖风”状态，应闭合开关 ；要使电吹风处于“热风”状态，应闭合开关 。
（3）电吹风用了几年后，由于电阻丝的升华，实际发热功率会 （选填“变大”“变小”或“不变”）。
24．（6分）阅读短文，回答问题。
揭秘“雪蜡车”
如图甲所示，一台看似普通的红色厢卡犹如变形金刚，可迅速伸展出近百平方米的空间。这是全世界单层厢体面积最大的雪蜡车，雪蜡车总体空间布局、人机及信息环境交互系界面、空气、噪声、光色等已经具备形成行业标准能力，是一次领先的、典型的中国创造。据了解，配备了国内最大功率的氢燃料电池，如图乙所示（负极），经过催化剂（铂）的作用，失去电子的氢离子（质子）穿过质子交换膜（正极）。而电子是不能通过质子交换膜的，电子只能经外电路到达燃料电池阴极板，与氧原子和氢离子重新结合为水。由于供应给阴极板的氧可以从空气中获得，因此只要不断地给阳极板供应氢，并及时把水分带走，就可以不断地提供电能，实际效率能达60%～80%，是普通内燃机热机效率的2～3倍。
（1）氢燃料电池在使用过程中氢气 （选填“有”或“没有”）发生燃烧现象；
（2）氢燃料电池是将氢的 能直接转化为 能；
（3）在燃料电池外电路，电流方向 （选填“从A到B”或“从B到A”）；
（4）若该雪蜡车氢燃料电池的转换效率为70%，车上有50kg的氢燃料。该车以54km/h的速度匀速行驶时输出功率为49kW。已知氢的能量密度值是1.4×108J/kg，则50kg的氢燃料可产生 J的电能，这些氢燃料可使该车以54km/h的速度匀速行驶 km。
25．（7分）小明用如图甲所示的电路测量未知电阻Rx的阻值。
（1）本实验的原理是 。
（2）正确连接电路后，当闭合开关S后，读得电压表的示数为2.1V，则Rx＝ Ω。
（3）该实验中，滑动变阻器除了对电路有保护作用外，另一个作用是 。
（4）小明用一个小灯泡替换了电路中的Rx，改变滑动变阻器的滑片位置后测出若干组电压表和电流表的示数，然后根据测得的数据作出了电流随电压变化的图象如图乙所示，其图象是曲线而不是一条直线 。
（5）若实验中只有一个电压表和一个已知电阻R0，电源电压未知，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx请将以下实验步骤补充完整。
①先闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1。
②再 ，用电压表测出电源的电压为U。
③请写出Rx的表达式：Rx＝ （用已知量和测量量表示）。
2022-2023学年广东省河源市紫金县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列关于电压、电流和电功率的叙述，最接近实际的是（ ）
A．家用液晶电视的电功率约为800W
B．家用电冰箱的电流约为10A
C．我国家庭电路的电压为220V
D．对人体安全的电压不高于220V
【解答】解：A、家用液晶电视的电功率约为200W，故A错误；
B、正常工作的家用电冰箱的电流约为1A；
C、我国家庭电路的电压为220V；
D、对人体安全的电压不高于36V。
故选：C。
2．（3分）中国物理学家在超导研究领域的重大突破，有望提高能源利用效率与传输效率。超导材料能用来制作（ ）
A．高压输电线 B．白炽灯灯丝
C．电烤炉电阻丝 D．压敏电阻
【解答】解：超导材料的特点就是在温度很低时电阻为零，利用超导体的零电阻可以实现远距离输电；
白炽灯泡的灯丝、电烤炉的发热电阻丝，不能用超导体材料制作，故A符合题意。
故选：A。
3．（3分）下列有关热学的说法正确的是（ ）
A．0℃的冰没有内能
B．物体温度升高，内能增大
C．物体温度越高，所含热量越多
D．燃料燃烧越充分，其热值越大
【解答】解：A、一切物体都具有内能，故A错误。
B、物体的温度升高、状态不变，故B正确；
C、热量是一个过程量、具有热量；
D、热值是燃料的一种特性，故D错误。
故选：B。
4．（3分）如图为汽油机工作循环中的某个冲程，关于此冲程的说法正确的是（ ）
A．进气门打开，排气门关闭
B．喷油嘴喷出雾状汽油
C．靠飞轮的惯性完成
D．内能转化为机械能
【解答】解：观察图可知，汽油机的进气门和排气门都关闭，气缸内汽油和空气的混合气体发生燃烧，将内能转化为机械能，不需要靠飞轮惯性完成，D正确。
故选：D。
5．（3分）安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．用湿手按开关
B．用木棍取下落在高压线上的风筝
C．使用测电笔辨别火线、零线时，手要接触笔尾的金属体
D．家用电器着火时立即用水灭火
【解答】解：A、生活用水是导体，容易发生触电事故；
B、因为高压输电线上是高压，可能会发生高压电弧触电；
C、使用测电笔时，手接触笔尾金属体，接触零线时氖管不发光；
D、家用电器失火，由于生活用水是导体，当人接触时，故D不符合安全用电原则。
故选：C。
6．（3分）下列四种情景中，能说明分子间存在斥力的是（ ）
A．①酒精和水混合后总体积变小
B．②左边肥皂膜戳破后棉线被拉向右边
C．③抽去玻璃板后，空气瓶内也慢慢变成红棕色
D．④注射器里的空气很难被压缩
【解答】解：A、酒精和水混合后总体积变小，故A不符合题意；
B、左边肥皂膜戳破后棉线被拉向右边，故B不符合题意；
C、抽去玻璃板后，说明分子在永不停息地做无故则运动；
D、注射器里的空气很难被压缩，故D符合题意。
故选：D。
7．（3分）连接在电路中的甲、乙两导体，通过它们的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．若增大甲导体的横截面积，则其电阻变大
B．当乙导体两端电压为0时，其电阻为0
C．乙导体为定值电阻
D．若将导体甲和乙并联在电源电压为2V的电路中，则干路中的电流为0.6A
【解答】解：A、电阻是导体的特性、长度，在导体的材料，若增大甲导体的横截面积，故A错误；
B、电阻是导体的特性、长度，与导体两端的电压和通过的电流无关，其电阻不为0Ω；
C、由图可知，即通过的电流与两端的电压成正比，而乙的图像不是直线，故C错误；
D、并联电路中电源电压等于各个支路两端的电压；由图可知，由图可知，通过乙的电流为0.8A，故D正确。
故选：D。
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）小红和几个同学在竹海当中散步，翠竹的清香四处飘散，这是 扩散 现象，该现象表明组成物质的分子在不停地 做无规则运动 ；春天里，挖几棵春笋，能做一顿美味 热传递 （选填“做功”或“热传递”）的方式使笋的内能增加。
【解答】解：能闻到翠竹的清香，属于扩散现象。
炒笋的过程中，笋吸收热量，是通过热传递的方式使其内能增加的。
故答案为：扩散；做无规则运动。
9．（3分）原子是由原子核和核外 电子 组成。毛皮摩擦过的橡胶棒由于 得到 （选填“得到”或“失去”）电子带负电，如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球 同种 （选填“同种”或“异种”）电荷相互排斥而张开。
【解答】解：原子是由原子核和核外电子组成。毛皮摩擦过的橡胶棒对电子的束缚能力强，如图所示。
故答案为：电子；得到。
10．（3分）小明仔细观察了家中的电能表，表盘信息如图所示，由此可知小明家同时工作的用电器总功率最大不能超过 4400 W；在家庭电路中，各用电器之间是 并联 的；当电路中只有一个电饭煲正常工作1min时，电能表的转盘转了24转 0.02 kW•h。
【解答】解：（1）由图可知，电能表的额定最大电流是20A最大＝UI最大＝220V×20A＝4400W；
（2）家庭电路中各用电器之间可以单独工作，各用电器之间是并联的；
1200r/（kW•h）表示电路中没消耗1kW•h电能，电能表的转盘转过1200转，
则电能表的转盘转了24转，电饭煲消耗的电能：W＝；。
故答案为：4400；并联。
11．（3分）如图所示，若闭合开关S2，断开开关S1、S3，则灯 L1 （选填“L1”或“L2”）能发光；若需要灯L1、L2并联，则应闭合开关 S1、S2 ；若同时闭合开关 S1、S3 ，则会使电源短路。
【解答】解：如果闭合开关S2，断开开关S1、S2，灯L2没有连入电路，电流只流经灯L1，故L8亮，灯L2不发光；
如果需要L1、L6灯并联，电流的路径有两条，需要闭合开关S1、S2；
同时闭合开关S7、S3，电流依次流经S3、S6，然后流回电源的负极，引起电源短路。
故答案为：L1；S1、S5；S1、S3。
12．（3分）如图所示电路中，R1＝R2＝10Ω。当开关S闭合时，电流表的示数为0.6A，电源电压为 6 V；若把电流表换成电压表，电压表示数为 3 V；这两种情况下R2消耗的功率之比为 4：1 。
【解答】解：当开关S闭合时，电阻R1被短路，只有电阻R2接入电路，
根据I＝得电源电压为：
U＝IR8＝0.6A×10Ω＝2V；
R2消耗的功率为：
P2＝I8R2＝（0.2A）2×10Ω＝3.6W；
若把电流表换成电压表，两电阻串联1两端的电压，此时电路中的的电流为：
I′＝＝＝0.7A，
R2两端的电压为：
U2＝I′R2＝0.3A×10Ω＝4V，即电压表示数为3V；
R2消耗的功率为：
P4′＝I′2R2＝（3.3A）2×10Ω＝2.9W，
所以这两种情况下R2消耗的功率之比为：
P4：P2′＝3.2W：0.9W＝8：1。
故答案为：6；8；4：1。
13．（3分）如图是汽油机的能量流向图，根据图中给出的信息可知，该内燃机的效率为 30 %。在能量的利用过程中，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移具有 方向性 。人们用水作汽车冷却剂，是利用了水 比热容 大的性质。
【解答】解：由图可知，有用功的能量：100%﹣33%﹣30%﹣7%＝30%；
在能量的利用过程中，大量向外散失的能量不会自动再汇集回来；
用水作汽车冷却剂是利用了水的比热容大的特点，在同等情况下。
故答案为：30；方向性。
14．（3分）甲醛对人体有严重的危害，因此房屋装修后，检测甲醛污染指数很重要。如图甲所示是技术员设计的检测甲醛污染指数的电路。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数随R变化的图象如图所示，50～100属于中度污染，100以上属于重度污染。当电压表示数为1.5V时 重度 污染；当污染指数减小时，电流表的示数将 变小 （选填“变大”、“不变”或“变小”），电压表与电流表示数的比值将 不变 （选填“变大”、“不变”或“变小”）。
【解答】解：由电路图可知，闭合开关S后0与可变电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）因串联电路中总电压等于各分电压之和，
所以，当电压表示数为5.5V时R＝U﹣U0＝7V﹣1.5V＝4.5V，
因串联电路中各处的电流相等，
所以，此时电路中的电流：I＝＝，即＝，
解得：R＝10Ω，
由图乙可知，甲醛污染指数大于100；
（2）由图乙可知，当污染指数减小时，电路的总电阻变大，
由I＝可知，即电流表的示数将变小，
由R＝可知0的阻值，则其比值不变。
故答案为：重度；变小。
三、作图题：本题7分.
15．（2分）如图所示电路，请在图中〇位置画上电流表或电压表，使闭合开关S后两灯均发光。
【解答】解：由图可知，左侧圈串联在电路中，下方的圈与灯泡并联，如图所示：
16．（2分）光控开关在天黑时自动闭合，声控开关在有声音时自动闭合。请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时
【解答】解：经分析可知，光控开关和声控开关串联共同控制灯泡的亮暗
17．（3分）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将三孔插座、电灯和控制电灯的开关正确接入家庭电路中。
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，这样在断开开关能切断火线。既能控制灯泡。
（2）三孔插座的接法：上孔接地线；左孔接零线。如图所示：
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）小明用相同的酒精灯分别给水和某液体加热（如图甲），以探究水和某液体的吸热能力。
（1）在安装实验器材时，正确的安装顺序是 自下而上 （选填“自下而上”或“自上而下”）。
（2）实验中用到天平这一测量工具，目的是控制水和液体的 质量 相同。除了天平和图中的器材以外，还需要的测量工具是 秒表 。
（3）实验是通过 加热时间 （选填“加热时间”或“温度计的示数”）比较物质吸收热量的多少；通过 加热相同的时间，比较升高的温度 判断物质的吸热能力。
（4）根据实验数据，小明作出了水和该液体的温度随加热时间变化的图象如图乙所示。由图象可知，该液体的温度比水的温度升高得 快 （选填“快”或“慢”），这表明 水 （选填“该液体”或“水”）的吸热本领更强。
【解答】解：（1）用酒精灯加热时，要使用外焰加热，所以器材的组装顺序应自下而上；
（2）本题探究不同物质吸热能力，依据控制变量法，即需要用天平测质量；实验中需要控制水和煤油的质量相同；
（3）根据转换法可知，本实验通过加热时间判断物质吸收热量的多少，比较升高的温度判断物质的吸热能力强弱。
（4）由图象可知，某液体的温度比水的温度升高得快。
故答案为：（1）自下而上；（2）质量；（3）加热时间，比较升高的温度；水。
19．（6分）如图所示，在“测量小灯泡的额定功率”的实验中，现有以下实验器材：额定电压为3.8V的小灯泡（正常发光时电阻约为12Ω），规格分别为R1（10Ω，1A）、R2（20Ω，1A）、R3（50Ω，1A）的滑动变阻器各1个，导线若干。
（1）为了完成该实验，应选用滑动变阻器 R3 （选填“R1”“R2”或“R3”）。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉）。
（3）正确连接电路，闭合开关S后，无论怎样移动滑片P，电压表有示数且示数为12V。若电路中只有一个用电器出现故障，则出现故障的原因是 小灯泡断路 。
（4）排除故障后，继续实验，将滑片P移到某一位置时，为测量小灯泡的额定功率，应将滑片P向 B （选填“A”或“B”）端移动，直至电压表的示数为3.8V，此时电流表的示数如图丙所示 0.3 A，则小灯泡的额定功率是 1.14 W。
【解答】解：（1）小灯泡的额定电压为3.8V，正常发光时电阻约为12Ω＝≈0.32A；
根据串联电路电压规律，滑动变阻器两端电压为U滑＝U﹣U额＝12V﹣8.8V＝8.7V，
则滑动变阻器的阻值为：
R滑＝＝＝25.6Ω3；
（2）小灯泡的额定电压为8.8V，故电压表选用大量程并联在电灯泡两端
；
（3）正确连接电路，闭合开关S后，小灯泡均不亮；电压表有示数且示数为12V，则与电压表并联的电路以外的电路是完好的，若电路中只有一个用电器出现故障；
（4）由图甲可知，电压表选用大量程，电压表的示数如图乙所示，其示数为3V，为测量小灯泡的额定功率，根据串联电路电压规律，根据分压原理，故应将滑片P向B端移动，此时电流表的示数如图丙所示，分度值3.02A，则小灯泡额定功率为：
P＝UI＝3.8V×7.3A＝1.14W。
故答案为：（1）R7；（2）见解答图；（3）小灯泡断路；0.3。
20．（6分）如图是探究电流通过导体时产生的热量与哪些因素有关的实验装置，两个透明容器中密封着等量的空气。
（1）在图甲中，通过两电热丝的电流大小 相等 （选填“相等”或“不相等”）；用图甲装置探究的是电流通过导体产生的热量与导体 电阻 的关系。
（2）用图乙装置探究的是电流通过导体产生的热量与 电流 的关系。
（3）实验是通过观察U形管中液面的 高度差 来比较各容器中电热丝产生热量的多少。这种探究问题的方法叫 转换 法。该实验探究中还利用了 控制变量 法。
【解答】解：（1）在图甲中，将容器中的电阻丝串联起来接到电源两端，导体的电阻大小不同。
（2）在图乙中，电阻和通电时间是相同的，故探究导体产生的热量与通过导体的电流的关系。
（3）电流通过电热丝产生热量的多少不能直接观察，实验中通过U形管中液面的高度差的变化来反映；电流产生热量跟导体的电阻大小，实验中采用了控制变量法。
故答案为：（1）相等；电阻；（3）高度差；控制变量。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分.
21．（6分）在如图所示电路中，电源电压为9伏且不变，电阻R2的阻值为10欧。闭合开关S，电流表A的示数为1.2安，求：
（1）通过电阻R2的电流I2；
（2）电阻R1的阻值。
【解答】解：由电路图可知，R1与R2并联，电流表A测干路电流；
（1）因并联电路中各支路两端的电压相等，
所以，通过电阻R2的电流为：
I2＝＝＝0.9A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R4的电流：
I1＝I﹣I2＝7.2A﹣0.5A＝0.3A，
电阻R2的阻值：
R1＝＝＝30Ω。
答：（1）通过电阻R4的电流为0.9A；
（2）电阻R4的阻值为30Ω。
22．（7分）如图是某种家用电热水器的简化电路图，开关S可根据水温切换成加热和保温两种状态，R1、R2都是发热电阻，热水器主要参数如下表。求：[水的比热容为4.2×103J/（kg•℃）]
额定电压
220V
容积
10L
加热功率
880W
保温功率
100W
（1）在加热状态下，电热水器正常工作10min产生的热量；
（2）水箱中装满初温为25℃的水，加热使水温度升高到45℃，水吸收的热量；
（3）R2的阻值。
【解答】解：
（1）已知P加热＝880W，时间t＝10min＝600s，
则正常加热10min电热水器产生的热量Q＝W＝Pt＝880W×600s＝5.28×105J；
（2）已知电热水器的容积V＝10L＝10dm2＝0.01m3，
由ρ＝可知
m＝ρV＝7.0×103kg/m2×0.01m3＝10kg，
则水吸收的热量：
Q＝cm（t﹣t7）＝4.2×102 J/（kg•℃）×10kg×（45℃﹣25℃）＝8.4×104J；
（3）当开关S跳至a触点位置时，只有电阻R1接入电路，电路的总电阻较小可知，即电热水器处于加热状态，
由P＝可得1的阻值：
R1＝＝＝55Ω，
开关S跳至b触点位置时，两电阻串联，电热水器处于保温状态可得
R＝＝＝484Ω，
根据串联电路电阻规律可知，加热电阻R2的阻值：
R8＝R﹣R1＝484Ω﹣55Ω＝429Ω。
答：（1）在加热状态下，电热水器正常工作10min产生的热量是5.28×105J；
（2）水箱中装满初温为25℃的水，加热使水温度升高到45℃5J的热量；
（3）R2的阻值为429Ω。
六、综合能力题：本大题共3小题，第21、22小题各6分，第23小题7分，共19分.
23．（6分）如图甲是某品牌家用电吹风简化图，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装 电阻丝 ，B处应安装 电动机 。（均选填“电动机”或“电阻丝”）
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关 S ；要使电吹风处于“暖风”状态，应闭合开关 S、S1 ；要使电吹风处于“热风”状态，应闭合开关 S、S1、S2 。
（3）电吹风用了几年后，由于电阻丝的升华，实际发热功率会 变小 （选填“变大”“变小”或“不变”）。
【解答】解：
（1）电吹风是利用电动机将被加热电阻附近的空气吹出而产生热风的，所以A处应为电阻丝；
（2）要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，不闭合其他开关，只需要将一根电阻丝接入电路，此时应闭合S、S1，仅电阻丝R1和电动机工作；要使电吹风处于“热风”状态，分析电路图可知、S5、S2，使电阻丝R1、R2和电动机同时工作；
（3）由于电阻丝的升华，会导致灯丝变细，电阻变大，由公式P＝，电阻丝的实际发热功率变小。
故答案为：（1）电阻丝；电动机；S、S1；S、S7、S2；（3）变小。
24．（6分）阅读短文，回答问题。
揭秘“雪蜡车”
如图甲所示，一台看似普通的红色厢卡犹如变形金刚，可迅速伸展出近百平方米的空间。这是全世界单层厢体面积最大的雪蜡车，雪蜡车总体空间布局、人机及信息环境交互系界面、空气、噪声、光色等已经具备形成行业标准能力，是一次领先的、典型的中国创造。据了解，配备了国内最大功率的氢燃料电池，如图乙所示（负极），经过催化剂（铂）的作用，失去电子的氢离子（质子）穿过质子交换膜（正极）。而电子是不能通过质子交换膜的，电子只能经外电路到达燃料电池阴极板，与氧原子和氢离子重新结合为水。由于供应给阴极板的氧可以从空气中获得，因此只要不断地给阳极板供应氢，并及时把水分带走，就可以不断地提供电能，实际效率能达60%～80%，是普通内燃机热机效率的2～3倍。
（1）氢燃料电池在使用过程中氢气 没有 （选填“有”或“没有”）发生燃烧现象；
（2）氢燃料电池是将氢的 化学 能直接转化为 电 能；
（3）在燃料电池外电路，电流方向 从B到A （选填“从A到B”或“从B到A”）；
（4）若该雪蜡车氢燃料电池的转换效率为70%，车上有50kg的氢燃料。该车以54km/h的速度匀速行驶时输出功率为49kW。已知氢的能量密度值是1.4×108J/kg，则50kg的氢燃料可产生 4.9×109 J的电能，这些氢燃料可使该车以54km/h的速度匀速行驶 1500 km。
【解答】解：（1）由材料可知氢燃料电池在使用过程中氢气没有发生燃烧现象；
（2）由材料可知氢燃料电池是将氢的化学能直接转化为电能；
（3）从图中信息可知：在燃料电池外电路，电流方向从B到A。
（4）50kg的氢燃料产生的热量：
Q＝mq＝50kg×1.4×105J/kg＝7×109J
50kg的氢燃料产生的电能：
W＝Qη＝7×109J×70%＝4.2×109J
该车行驶所用的时间：
t＝＝＝100000s，
54km/h＝15m/s
这些氢燃料可使该车以432km/h的速度匀速行驶的路程：
s＝vt＝15m/s×100000s＝1500000m＝1500km。
故答案为：（1）没有；（2）化学；电；（4）7.9×109；1500。
25．（7分）小明用如图甲所示的电路测量未知电阻Rx的阻值。
（1）本实验的原理是 R＝ 。
（2）正确连接电路后，当闭合开关S后，读得电压表的示数为2.1V，则Rx＝ 7 Ω。
（3）该实验中，滑动变阻器除了对电路有保护作用外，另一个作用是 改变电阻两端的电压 。
（4）小明用一个小灯泡替换了电路中的Rx，改变滑动变阻器的滑片位置后测出若干组电压表和电流表的示数，然后根据测得的数据作出了电流随电压变化的图象如图乙所示，其图象是曲线而不是一条直线 灯丝的电阻随温度升高而增大 。
（5）若实验中只有一个电压表和一个已知电阻R0，电源电压未知，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx请将以下实验步骤补充完整。
①先闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1。
②再 闭合S1 ，用电压表测出电源的电压为U。
③请写出Rx的表达式：Rx＝ •R0 （用已知量和测量量表示）。
【解答】解：（1）在伏安法测电阻的实验中，用电压表测电阻两端的电压，根据R＝x的阻值，所以伏安法测电阻的实验原理是R＝；
（2）正确连接电路后，当闭合开关S后，电流表的示数为0.3Ax＝＝＝7Ω；
（3）在伏安法测电阻的实验中，为了减小误差，故该实验中，另一个作用是改变电阻两端的电压；
（4）由图乙可知，当灯泡两端电压增大，根据P＝UI可知，温度升高，故灯泡电流随电压变化的图象不是一条直线；
（5）实验步骤：
①先闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U3；
②再闭合S1，用电压表测出电源的电压为U；
③在步骤②中，闭合S和S1，R8短路，用电压表测出待测电阻两端的电压即电源电压为U；
在步骤①中，两电阻串联x两端的电压为U1，根据串联电路电压的规律，定值电阻两端的电压U0＝U﹣U3，
根据串联电路分压原理，
＝＝，
则Rx的表达式：Rx＝•R0。
相关试卷
广东省河源市紫金县2023-2024学年上学期九年级物理期中试卷（PDF版，含答案）： 这是一份广东省河源市紫金县2023-2024学年上学期九年级物理期中试卷（PDF版，含答案），文件包含九年级物理试卷pdf、九年级物理试卷答案pdf等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。
2022-2023学年广东省河源市紫金县八年级（下）期末物理试卷（含解析）： 这是一份2022-2023学年广东省河源市紫金县八年级（下）期末物理试卷（含解析），共23页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
广东省河源市紫金县2022-2023学年八年级下学期期末物理试卷（含答案）： 这是一份广东省河源市紫金县2022-2023学年八年级下学期期末物理试卷（含答案），共20页。试卷主要包含了 以下估算最接近实际的是，5NB等内容，欢迎下载使用。
