河北省承德市兴隆县2022-2023学年九年级上学期期末物理试卷(含答案)

这是一份河北省承德市兴隆县2022-2023学年九年级上学期期末物理试卷(含答案)，共37页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。

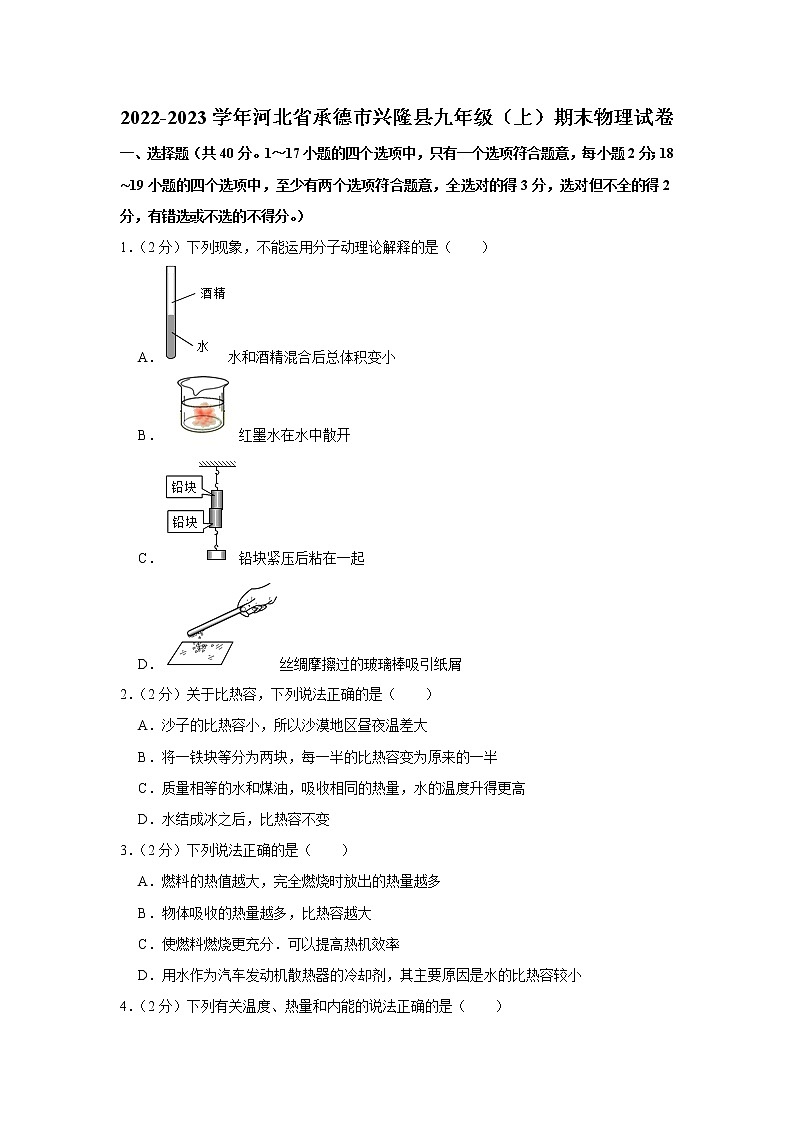

2022-2023学年河北省承德市兴隆县九年级（上）期末物理试卷
一、选择题（共40分。1～17小题的四个选项中，只有一个选项符合题意，每小题2分；18∼19小题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（2分）下列现象，不能运用分子动理论解释的是（　　）
A．水和酒精混合后总体积变小
B．红墨水在水中散开
C．铅块紧压后粘在一起
D．丝绸摩擦过的玻璃棒吸引纸屑
2．（2分）关于比热容，下列说法正确的是（　　）
A．沙子的比热容小，所以沙漠地区昼夜温差大
B．将一铁块等分为两块，每一半的比热容变为原来的一半
C．质量相等的水和煤油，吸收相同的热量，水的温度升得更高
D．水结成冰之后，比热容不变
3．（2分）下列说法正确的是（　　）
A．燃料的热值越大，完全燃烧时放出的热量越多
B．物体吸收的热量越多，比热容越大
C．使燃料燃烧更充分．可以提高热机效率
D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小

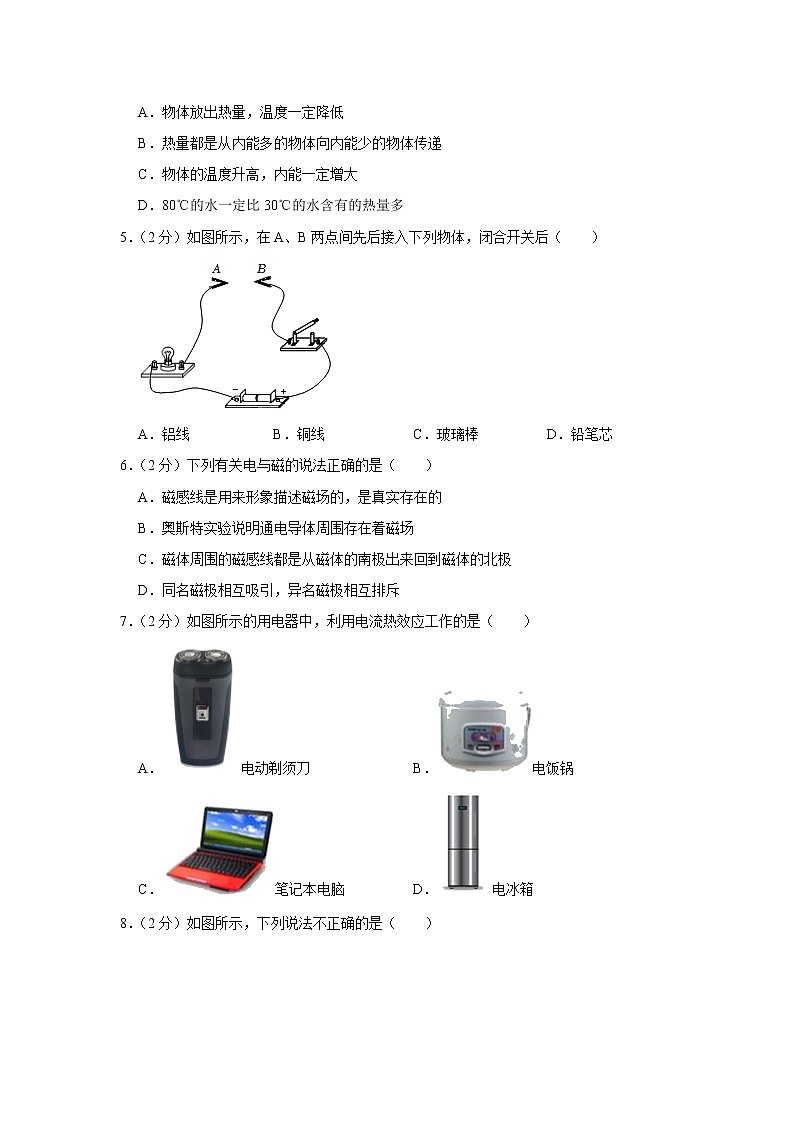

4．（2分）下列有关温度、热量和内能的说法正确的是（　　）
A．物体放出热量，温度一定降低
B．热量都是从内能多的物体向内能少的物体传递
C．物体的温度升高，内能一定增大
D．80℃的水一定比30℃的水含有的热量多
5．（2分）如图所示，在A、B两点间先后接入下列物体，闭合开关后（　　）

A．铝线 B．铜线 C．玻璃棒 D．铅笔芯
6．（2分）下列有关电与磁的说法正确的是（　　）
A．磁感线是用来形象描述磁场的，是真实存在的
B．奥斯特实验说明通电导体周围存在着磁场
C．磁体周围的磁感线都是从磁体的南极出来回到磁体的北极
D．同名磁极相互吸引，异名磁极相互排斥
7．（2分）如图所示的用电器中，利用电流热效应工作的是（　　）
A．电动剃须刀 B．电饭锅
C．笔记本电脑 D．电冰箱

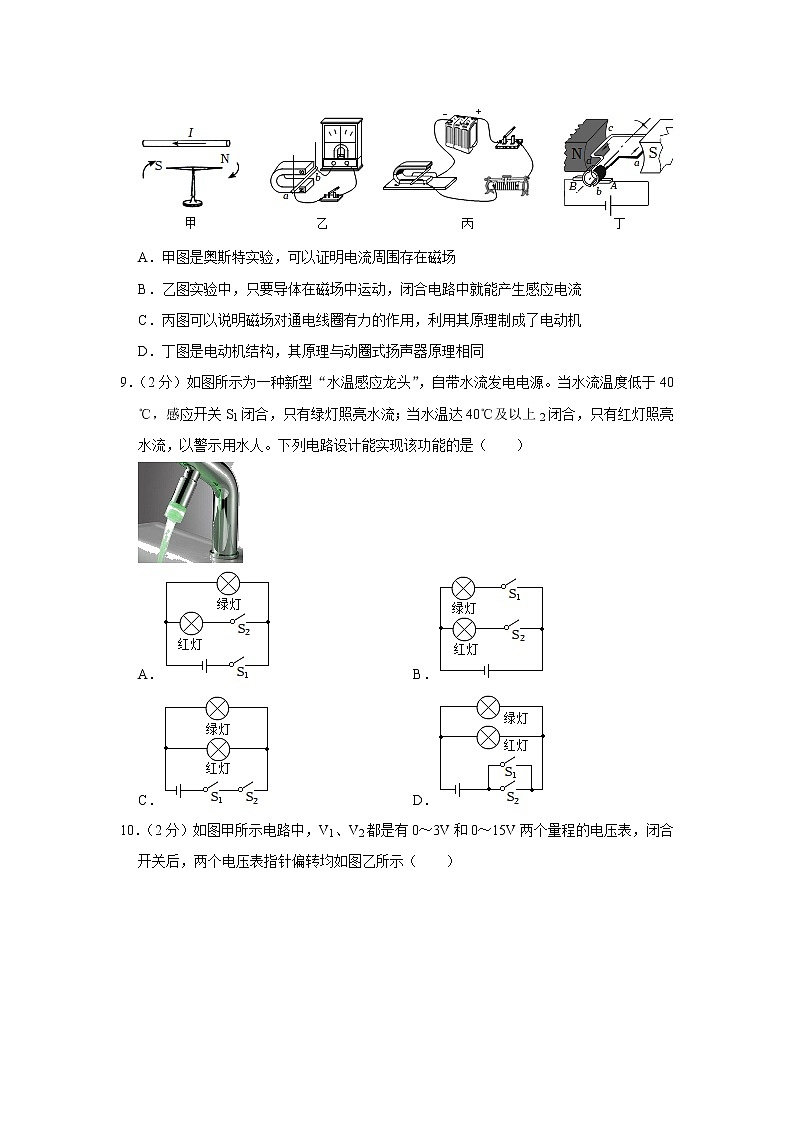

8．（2分）如图所示，下列说法不正确的是（　　）

A．甲图是奥斯特实验，可以证明电流周围存在磁场
B．乙图实验中，只要导体在磁场中运动，闭合电路中就能产生感应电流
C．丙图可以说明磁场对通电线圈有力的作用，利用其原理制成了电动机
D．丁图是电动机结构，其原理与动圈式扬声器原理相同
9．（2分）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）

A． B．
C． D．
10．（2分）如图甲所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表，闭合开关后，两个电压表指针偏转均如图乙所示（　　）

A．灯L1、L2并联
B．电压表V2测灯L1两端电压
C．电压表V1的示数是13V
D．L1两端电压为2.6V
11．（2分）小明用如图所示的器材探究“影响电阻大小的因素”，ab为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验（　　）

A．小灯泡越亮，表示接入的镍铬合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．利用此装置只能够探究导体电阻大小和横截面积的关系
D．为使现象更明显，可以在电路中再串联一个电流表进行实验
12．（2分）将两只不同规格的灯泡接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（　　）

A．电流表测干路电流
B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等
D．只断开S2，L1发光L2不发光
13．（2分）如图是“伏安法测电阻”的实验电路图。关于该实验，下列说法正确的是（　　）

A．实验原理是P＝UI
B．滑动变阻器的作用是改变电源电压
C．在闭合开关前，应将变阻器滑片调至右端
D．多次测量取平均值是为了寻找普遍规律
14．（2分）“安全用电，珍爱生命”是公民应有的安全意识。关于安全用电，下列做法正确的是（　　）
A．可以在电线上晾湿衣服
B．使用试电笔时，手要接触笔尖金属体
C．可以用湿手触摸开关
D．电热水壶的金属外壳要接地
15．（2分）如图是某家庭电路的一部分，下列说法正确的是（　　）

A．保险丝烧断后可用铜丝代替
B．保险丝熔断了，一定是电路中出现短路
C．图中灯泡、开关及三孔插座的电路连接是正确的
D．闭合开关S时，用试电笔接触A、B、C点氖管均发光，则可能是因为进户零线发生断路
16．（2分）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻1、S2，下列说法正确的是（　　）

A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮
17．（2分）如图所示，两只灯泡L1和L2上分别标有“8V 4W”和“4V 1W”字样，将它们串联后接在电压可在4～8V之间调节的电源上，闭合开关S，则下列说法正确的是（　　）

A．通过灯L1的电流大于通过灯L2的电流
B．在调节电源电压的过程中，灯L1始终比灯L2亮
C．在调节电源电压的过程中，两灯的功率变化量相同
D．当电源电压调节到8V时，两灯都不能正常发光
（多选）18．（3分）如图所示，甲、乙两电路中，电源两端电压相同且恒定不变1＞R2。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2，R1和R2的等效电阻为R3，R1和R2消耗的电功率分别为P1、P2；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的等效电阻为R4，R1和R2消耗的电功率分别为P3、P4。则下列判断中正确的是（　　）
A．I1＝I2＞I4＞I3 B．U1+U2＝U3＝U4
C．R4＜R2＜R1＜R3 D．P4＞P3＞P1＞P2
（多选）19．（3分）如甲图所示的电路中，电源电压为16V恒定不变。R0为定值电阻，R为滑动变阻器，闭合开关S后，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知（　　）

A．R0的阻值是10Ω
B．电路的最大总功率是25.6W
C．R0的最小功率是3.2W
D．滑动变阻器的最大阻值是70Ω
二、填空题（每空1分，共20分）
20．（2分）如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，则甲、乙整体上相当于电路中的 　 　（填元件名称）；摩擦过程中，甲、乙的机械能转化为 　 　能。这一原理为更好地开发利用海洋蓝色能源提供了新的可能。

21．（3分）如图为小奇自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带 　 　种电荷而张开，接触瞬间电流方向从 　 　（填“橡胶棒到金属丝”或“金属丝到橡胶棒”）。用带电橡胶棒靠近纸屑，纸屑被吸引因为带电体具有 　 　的性质。

22．（2分）闭合开关，小磁针静止在螺线管左侧（如图所示）：
（1）将电源“+”“﹣”极填入括号中；
（2）在已画出的磁感线上用箭头标出其方向。

23．（2分）已知定值电阻R1：R2＝2：3，若把它们并联在同一电路中，通电后1：I2＝　 　：若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1 ：Q2＝　 　。
24．（3分）家庭电路中电视机和电灯的连接方式是 　 　（选填“串联”或“并联”）的，控制电灯的开关应接在 　 　（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作 　 　h。
25．（3分）如图所示，给试管内的水加热至一定程度，发现试管口木塞会被推出。给水加热是通过　 　方式使水的内能增加；木塞被推出后水蒸气的内能将　 　（选填“增大”“减小”或“不变”）；四冲程内燃机的　 　冲程与这个原理相同。

26．（3分）如图所示，a处的磁场比b处的磁场　 　（强/弱），静止在a处的小磁针的北极指向　 　（左/右）。若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的　 　（南/北）极。

27．（2分）甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，电路的工作电流应为　 　A，电源电压最大为　 　V。

三、实验探究题（32题4分，其余每空1分，共27分）
28．（6分）在探究“比较不同物质吸热能力的情况”的实验中，实验装置如图所示。
（1）实验中，应量取 　 　（选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格相同的电加热器加热。通过比较 　 　来比较甲和乙两种液体吸收热量的多少。
（2）在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体升高相同的温度然后进行比较；小芳认为要加热相同的时间然后进行比较。你认为方法可行的是 　 　（选填“小明”、“小芳”或“都可行”）。
（3）分析如表数据得 　 　（选填“甲”或“乙”）液体的吸热能力强，要在甲、乙两种液体中选择一种液体做冷却液，你认为选择 　 　（选填“甲”或“乙”）液体较为合理。
（4）若加热过程中无热量损失，已知甲物质的比热容为4.2×103J/（kg•℃），则乙物质的比热容为 　 　J/（kg•℃）。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42

29．（7分）绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，导线若干。

（1）请你用笔画线代替导线，将图乙中的实物连接完整。
（2）闭合开关前，应将滑动变阻器滑片滑到最 　 　端（选填“左”或“右”）。
（3）闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转　 　。
（4）故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑动变阻器滑片，读出电流表示数后，断开开关，改换成阻值为20Ω的电阻继续做实验，闭合开关，其示数是 　 　V，要完成这次实验，接下来她应将变阻器滑片向 　 　端（选填“左”或“右”）移动，使电压表的示数为 　 　V。
（5）实验结束后，绮妍同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压关系”的实验探究，原因是 　 　。
30．（4分）在探究“电流通过导体产生热量的多少与哪些因素有关”的实验中，采用了如下电路。

（1）为了在短时间内达到明显的实验效果，两烧瓶中应装入质量和初温都相同的 　 　（选填“水”或“煤油”），实验中通过观察 　 　来比较电流通过导体产生热量的多少；
（2）如图甲所示，两烧瓶中装有阻值不同的电热丝，可以探究电流通过导体产生的热量与 　 　的关系；
（3）如图乙所示，两烧瓶中装有阻值相同的电热丝，闭合开关，使两电流表示数 　 　（选填“相同”或“不同”），可以探究电流通过导体产生的热量与 　 　的关系。
31．（6分）在“测量小灯泡额定功率”的实验中，提供的器材有：标有“3.8V”字样的小灯泡、“10Ω 2A”的滑动变阻器、四节新干电池等。

（1）连接电路时开关应　 　；
（2）请你指出如图甲所示的实物连接图中的一处错误；
（3）改正错误后，闭合开关，发现灯泡不亮，小阳将电压表拆下，在开关闭合状态下，发现只有接在滑动变阻器两端时，电压表无示数　 　；
（4）排除故障后开始实验，当滑片P移到某一位置时，电压表示数如图乙所示，应将滑片P向　 　（选填：“左”或“右”）移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示　 　。
（5）若用该电路测量规格为“1.5V 0.3A“灯泡的额定功率，需对该电路图中的实验器材进行适当的调整，你的做法是：　 　。
32．（4分）小圆连接了如图所示的电路，R为定值电阻，电源两端的电压保持不变，读出并记录电压表的示数U1。断开开关S，将R1换为不同阻值的另一个电阻R2，再次闭合开关S，小圆读出并记录电压表的示数U2，发现U2＞U1。请结合公式分析说明电阻R1和电阻R2的大小关系。

四、计算题（33题6分，34题7分，共13分，要求写出必要的公式和文字说明，只写最后结果不得分）
33．（6分）如图所示电子式电能表表盘上标有“1600imp/（kW•h）”的字样，将某电热水壶单独接在电路中，电能表指示灯闪烁了240次。求：
（1）该电热水壶的电功率。
（2）如果消耗的电能84%被2kg、20℃的水吸收，水的温度可升高到多少℃？[c水＝4.2×103J/（kg•℃），1个标准大气压]

34．（7分）如图，电流表量程为0～0.6A，电压表量程为0～15V0＝30Ω，电源电压恒为24V，滑动变阻器最大阻值为100Ω
（1）当电流表示数为0.4A时，R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？
（2）当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。


2022-2023学年河北省承德市兴隆县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（共40分。1～17小题的四个选项中，只有一个选项符合题意，每小题2分；18∼19小题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（2分）下列现象，不能运用分子动理论解释的是（　　）
A．水和酒精混合后总体积变小
B．红墨水在水中散开
C．铅块紧压后粘在一起
D．丝绸摩擦过的玻璃棒吸引纸屑
【解答】解：A、水和酒精混合后总体积变小。故A不符合题意；
B、分子永不停息地做无规则运动，说明分子在做无规则运动；
C、两块表面光滑的铅块相互紧压后“粘”在一起。故C不符合题意；
D、与丝绸摩擦过的玻璃棒吸引碎纸屑是带电体吸引轻小物体。故D符合题意。
故选：D。
2．（2分）关于比热容，下列说法正确的是（　　）
A．沙子的比热容小，所以沙漠地区昼夜温差大
B．将一铁块等分为两块，每一半的比热容变为原来的一半
C．质量相等的水和煤油，吸收相同的热量，水的温度升得更高
D．水结成冰之后，比热容不变
【解答】解：A、沙子的比热容小，吸收或放出相同的热量，所以沙漠地区昼夜温差大；
B、比热容是物质的一种特性，将一铁块等分为两块，故B错误；
C、质量相等的水和煤油，水的比热容较大，故C错误；
D、水变成冰，比热容改变。
故选：A。
3．（2分）下列说法正确的是（　　）
A．燃料的热值越大，完全燃烧时放出的热量越多
B．物体吸收的热量越多，比热容越大
C．使燃料燃烧更充分．可以提高热机效率
D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小
【解答】解：A、热值表示一定质量的燃料在完全燃烧时所放出的热量的多少，故A错误；
B、比热容是物质的一种特性，与物体吸收的热量多少无辜；
C、使燃料燃烧更充分，可以提高热机效率；
D、因为水的比热容较大，升高相同的温度，所以可作为冷却剂。
故选：C。
4．（2分）下列有关温度、热量和内能的说法正确的是（　　）
A．物体放出热量，温度一定降低
B．热量都是从内能多的物体向内能少的物体传递
C．物体的温度升高，内能一定增大
D．80℃的水一定比30℃的水含有的热量多
【解答】解：
A、物体放出热量，例如0℃的水变成0℃的冰，但温度不变；
B、发生热传递的条件是存在温度差，内能大的物体的温度不一定高，故B错误；
C、物体的温度升高，内能一定增大；
D、热量是过程量，故D错误。
故选：C。
5．（2分）如图所示，在A、B两点间先后接入下列物体，闭合开关后（　　）

A．铝线 B．铜线 C．玻璃棒 D．铅笔芯
【解答】解：铝线、铜线，容易导电，有电流通过；玻璃棒属于绝缘体，不能通过电流，故C正确。
故选：C。
6．（2分）下列有关电与磁的说法正确的是（　　）
A．磁感线是用来形象描述磁场的，是真实存在的
B．奥斯特实验说明通电导体周围存在着磁场
C．磁体周围的磁感线都是从磁体的南极出来回到磁体的北极
D．同名磁极相互吸引，异名磁极相互排斥
【解答】解：
A、磁感线是用来形象描述磁场的，是我们假象出来的，故A错误；
B、奥斯特通过实验发现是通电导体周围存在磁场；
C、在磁体外部，到南极进入，故C错误；
D、同名磁极相互排斥，故D错误。
故选：B。
7．（2分）如图所示的用电器中，利用电流热效应工作的是（　　）
A．电动剃须刀 B．电饭锅
C．笔记本电脑 D．电冰箱
【解答】解：A、D、电动剃须刀，不是利用电流热效应工作的、D不符合题意；
B、电饭锅工作时主要把电能转化为内能。故B符合题意；
C、笔记本电脑工作时主要将电能转化为光能。故D不符合题意。
故选：B。
8．（2分）如图所示，下列说法不正确的是（　　）

A．甲图是奥斯特实验，可以证明电流周围存在磁场
B．乙图实验中，只要导体在磁场中运动，闭合电路中就能产生感应电流
C．丙图可以说明磁场对通电线圈有力的作用，利用其原理制成了电动机
D．丁图是电动机结构，其原理与动圈式扬声器原理相同
【解答】解：
A．甲装置是奥斯特实验，故A正确；
B．乙装置中没有电源，电路中就会产生感应电流，故B错误；
C．丙装置中通电线圈在磁场中受力转动，利用其原理制成了电动机；
D．丁装置的原理是通电线圈在磁场中受力的作用，电能转化为机械能，故D正确。
故选：B。
9．（2分）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）

A． B．
C． D．
【解答】解：由题意可知，当水流温度低于40℃1闭合，只有绿灯照亮水流1只控制绿灯，因此感应开关S6与绿灯串联；
当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流2只控制红灯，因此感应开关S3与红灯串联；
因为绿灯和红灯工作时互不影响、独立工作，故B正确。
故选：B。
10．（2分）如图甲所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表，闭合开关后，两个电压表指针偏转均如图乙所示（　　）

A．灯L1、L2并联
B．电压表V2测灯L1两端电压
C．电压表V1的示数是13V
D．L1两端电压为2.6V
【解答】解：AB、由图甲知1、L2串联，V2测量电源电压，V2测量R2两端的电压，故A；
C、因为串联电路两端电压等于各部分电压之和，V6的示数应大于V2的示数，两表指针偏转角度相同1的量程为是7～15V；V2的量程为0～4V；
故电压表V1的示数是13V，V2的示数为5.6V，即R2两端电压为U6＝2.6V，故C正确；
D、因为串联电路两端电压等于各部分电压之和8两端的电压：U1＝U﹣U2＝13V﹣2.6V＝10.4V，故D错误。
故选：C。
11．（2分）小明用如图所示的器材探究“影响电阻大小的因素”，ab为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验（　　）

A．小灯泡越亮，表示接入的镍铬合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．利用此装置只能够探究导体电阻大小和横截面积的关系
D．为使现象更明显，可以在电路中再串联一个电流表进行实验
【解答】解：
A、此实验中，说明电路中的电流越大，故A正确；
B、两根电阻丝的长度和材料一样，运用控制变量法；运用转换法；所以，故B正确；
C、利用其中任意一根合金丝，由此可知次装置不仅仅能够探究导体电阻大小和横截面积的关系。
D、为了准确比较两条合金丝的电阻，根据电流的大小来判断电阻的大小。
故选：C。
12．（2分）将两只不同规格的灯泡接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（　　）

A．电流表测干路电流
B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等
D．只断开S2，L1发光L2不发光
【解答】解：
A、由图知1、L2并列接在电路中，即两灯并联3在一条支路上，则电流表测量通过L1的电流，故A错误；
B、灯泡L1、L6的规格不同，并联在同一电路中，L1与L2的亮度不相同，故B错误；
C、灯泡L3、L2的规格不同，并联在同一电路中1和L3的电流不相等，故C错误；
D、由图知2和L2在另一条支路上，开关S8只控制灯L2；开关S1在干路上，开关S5控制整个电路，只断开S2，L1发光、L7不发光，故D正确。
故选：D。
13．（2分）如图是“伏安法测电阻”的实验电路图。关于该实验，下列说法正确的是（　　）

A．实验原理是P＝UI
B．滑动变阻器的作用是改变电源电压
C．在闭合开关前，应将变阻器滑片调至右端
D．多次测量取平均值是为了寻找普遍规律
【解答】解：A、在伏安法测电阻的实验中，用电流表测通过电阻的电流，故A错误；
B、在伏安法测电阻的实验中，另一方面可以改变电路中的电流与电阻两端的电压；
C、为了保护电路，应将变阻器滑片调至阻值最大处，故C正确；
D、在伏安法测电阻的实验中，应多次测量取平均值。
故选：C。
14．（2分）“安全用电，珍爱生命”是公民应有的安全意识。关于安全用电，下列做法正确的是（　　）
A．可以在电线上晾湿衣服
B．使用试电笔时，手要接触笔尖金属体
C．可以用湿手触摸开关
D．电热水壶的金属外壳要接地
【解答】解：A、在电线上晾湿衣服，从而使人体和带电体接触，十分危险；
B、使用试电笔时，不要接触笔尖金属体；
C、用湿手按用电器插头，很容易使人触电；
D、带有金属外壳的用电器。故D正确。
故选：D。
15．（2分）如图是某家庭电路的一部分，下列说法正确的是（　　）

A．保险丝烧断后可用铜丝代替
B．保险丝熔断了，一定是电路中出现短路
C．图中灯泡、开关及三孔插座的电路连接是正确的
D．闭合开关S时，用试电笔接触A、B、C点氖管均发光，则可能是因为进户零线发生断路
【解答】解：
A、当电路电流过大时，如果用铜丝代替保险丝后，铜丝不会熔化，故A错误；
B、家庭电路中的保险丝熔断了，而电路中电流过大的原因可能是电路某处发生了短路，故B错误；
C、由图可知，故C错误；
D、用试电笔测试A、B，氖管都发光，没有断路，故D正确。
故选：D。
16．（2分）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻1、S2，下列说法正确的是（　　）

A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮
【解答】解：
A、利用安培定则判断电磁铁的左端为N极，故A错误。
B、当滑片P向右滑动时，根据欧姆定律可知，电磁铁的磁性减弱。
CD、当滑片P向左滑动时，根据欧姆定律可知，电磁铁的磁性增强，指示灯所在电路的总电阻变小，通过指示灯的电流变大，故C错误。
故选：D。
17．（2分）如图所示，两只灯泡L1和L2上分别标有“8V 4W”和“4V 1W”字样，将它们串联后接在电压可在4～8V之间调节的电源上，闭合开关S，则下列说法正确的是（　　）

A．通过灯L1的电流大于通过灯L2的电流
B．在调节电源电压的过程中，灯L1始终比灯L2亮
C．在调节电源电压的过程中，两灯的功率变化量相同
D．当电源电压调节到8V时，两灯都不能正常发光
【解答】解：由P＝可得
R1＝＝＝16Ω，R8＝＝＝16Ω；
A、两灯泡串联1的电流等于通过灯L2的电流，故A错误；
B、在调节电源电压的过程中6R可知，两灯泡的实际功率相等，故B错误；
C、两灯泡串联，通过两灯泡的电流变化相同，由P＝I2R可知，灯泡功率的变化相同；
D、当电源电压调节到8V时，分得的电压相同，所以灯泡L7不能正常发光，灯泡L2正常发光，故D错误。
故选：C。
（多选）18．（3分）如图所示，甲、乙两电路中，电源两端电压相同且恒定不变1＞R2。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2，R1和R2的等效电阻为R3，R1和R2消耗的电功率分别为P1、P2；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的等效电阻为R4，R1和R2消耗的电功率分别为P3、P4。则下列判断中正确的是（　　）
A．I1＝I2＞I4＞I3 B．U1+U2＝U3＝U4
C．R4＜R2＜R1＜R3 D．P4＞P3＞P1＞P2
【解答】解：由电路图可知，甲图R1与R2串联，乙图中R7与R2并联，且R1＞R7，电源的电压U相等。
（1）因串联电路中总电压等于各分电压之和，且并联电路中各支路两端的电压相等，
所以，U1+U2＝U，U8＝U4＝U，则U1+U6＝U3＝U4，故B正确；
（2）因串联电路中总电阻等于各串联电阻之和，且各处的电流相等，
所以，甲图中通过R6和R2的电流I1＝I5＝I＝，
图乙中两电阻两端的电压相等，则通过两电阻的电流I6＝＞I3＝＞，
所以，I5＝I2＜I3＜I6，故A错误；
（3）甲图R1与R2串联，R3和R2的等效电阻为R3；即R7＝R1+R2，则R5＜R1＜R3，
乙图中R5与R2并联，R1和R4的等效电阻为R4，并联电路中的总电阻小于任何一个分电阻，已知R1＞R6，所以R4＜R2＜R3，
所以R4＜R2＜R5＜R3，故C正确；
（4）图甲中各处的电流相等，且R1＞R8，由P＝I2R可知，P1＞P6，
因电路中总功率等于各用电器功率之和，
所以，电路的总功率P＝1＞P2，
图乙中两电阻两端的电压相等，则两电阻消耗的电功率P8＞P3＝＞，
所以，P4＞P3＞P8＞P2，故D正确。
故选：BCD。
（多选）19．（3分）如甲图所示的电路中，电源电压为16V恒定不变。R0为定值电阻，R为滑动变阻器，闭合开关S后，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知（　　）

A．R0的阻值是10Ω
B．电路的最大总功率是25.6W
C．R0的最小功率是3.2W
D．滑动变阻器的最大阻值是70Ω
【解答】解：（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，
由乙图可知，电路中的最大电流I大＝6.6A，
由I＝可得
U＝I大R3＝1.6A×R2，
当滑动变阻器接入电路的电阻最大时，电路中的电流最小，
由乙图可知，电路中的最小电流I最小＝0.2A，R两端的电压UR＝14V，
则滑动变阻器的最大阻值：
R＝＝＝70Ω；
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝I最小R0+UR＝6.2A×R0+14V，
因电源的电压不变，
所以，7.6A×R0＝8.2A×R0+14V，
解得：R4＝10Ω，故A正确；
（2）电路的最大总功率是：P最大＝UI最大＝16V×1.6A＝25.3W，故B正确；
R0的最小功率：P最小＝I最小2R3＝（0.2A）4×10Ω＝0.4W，故C错误。
故选：ABD。
二、填空题（每空1分，共20分）
20．（2分）如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，则甲、乙整体上相当于电路中的 　电源　（填元件名称）；摩擦过程中，甲、乙的机械能转化为 　电　能。这一原理为更好地开发利用海洋蓝色能源提供了新的可能。

【解答】解：甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲，则甲；摩擦过程中，甲。
故答案为：电源；电。
21．（3分）如图为小奇自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带 　同　种电荷而张开，接触瞬间电流方向从 　金属丝到橡胶棒　（填“橡胶棒到金属丝”或“金属丝到橡胶棒”）。用带电橡胶棒靠近纸屑，纸屑被吸引因为带电体具有 　吸引轻小物体　的性质。

【解答】解：（1）用带负电的橡胶棒接触金属丝时，橡胶棒上多余的负电荷（电子）会通过金属丝转移到验电器的金属箔上；由于同种电荷互相排斥；
（2）电流的方向是正电荷定向移动的方向，与负电荷定向移动的方向相反，电子从橡胶棒运动到金属丝；
（3）带电体有吸引轻小物体的性质，所以用带电橡胶棒靠近纸屑。
故答案为：同；金属丝到橡胶棒。
22．（2分）闭合开关，小磁针静止在螺线管左侧（如图所示）：
（1）将电源“+”“﹣”极填入括号中；
（2）在已画出的磁感线上用箭头标出其方向。

【解答】解：同名磁极互相排斥，异名磁极互相吸引，右侧为N极，可知电源右侧为“+”极，磁感线从磁体N极出发。据此作图如下：

故答案为：见上图。
23．（2分）已知定值电阻R1：R2＝2：3，若把它们并联在同一电路中，通电后1：I2＝　3：2　：若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1 ：Q2＝　2：3　。
【解答】解：（1）因并联电路中各支路两端的电压相等，
所以，两电阻并联时通过的电流之比：
＝＝＝；
（2）因串联电路中各处的电流相等，
所以，通电8分钟R1、R2产生的热量之比：
＝＝＝。
故答案为：3：2； 4：3。
24．（3分）家庭电路中电视机和电灯的连接方式是 　并联　（选填“串联”或“并联”）的，控制电灯的开关应接在 　火　（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作 　25　h。
【解答】解：家庭电路中电视机和电灯的连接方式是并联的，工作时互不影响，这样在断开开关时，可保证用电安全。
由公式P＝得，灯泡正常工作的时间：t＝＝＝。
故答案为：并联；火；25。
25．（3分）如图所示，给试管内的水加热至一定程度，发现试管口木塞会被推出。给水加热是通过　热传递　方式使水的内能增加；木塞被推出后水蒸气的内能将　减小　（选填“增大”“减小”或“不变”）；四冲程内燃机的　做功　冲程与这个原理相同。

【解答】解：
（1）用酒精灯加热水的过程中，水从酒精灯火焰吸收热量；
软木塞冲出试管口时，水蒸气对软木塞做功，则水蒸气内能变小；
（2）四冲程内燃机在做功冲程中燃气的内能转化为活塞的机械能，与木塞被推出过程中能量的转化相同。
故答案为：热传递；减小。
26．（3分）如图所示，a处的磁场比b处的磁场　弱　（强/弱），静止在a处的小磁针的北极指向　左　（左/右）。若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的　南　（南/北）极。

【解答】解：磁感线越密集，该处磁场越强，故图中a处的磁场比b处的磁场弱，回到S极的，左侧是S极；地磁场的北极在地理南极附近，如果将此磁体在教室中悬吊起来，即地磁场的南极。
故答案为：弱；左； 南。
27．（2分）甲和乙两灯的额定电压均为6V，图是甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，电路的工作电流应为　0.5　A，电源电压最大为　8　V。

【解答】解：由图象可知：灯泡甲正常工作时的电流为1A，灯泡乙正常工作时的电流为0.7A，
因串联电路中各处的电流相等，
所以，将两灯串联后接在某一电路中，电路的最大电流为0.5A；
由图象可知，2.5A所对应两灯泡的电压分别U甲＝2V，U乙＝8V，
因串联电路中总电压等于各分电压之和，
所以，电源最大电压U＝U甲+U乙＝2V+6V＝8V。
故答案为：0.5；5。
三、实验探究题（32题4分，其余每空1分，共27分）
28．（6分）在探究“比较不同物质吸热能力的情况”的实验中，实验装置如图所示。
（1）实验中，应量取 　质量　（选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格相同的电加热器加热。通过比较 　加热时间　来比较甲和乙两种液体吸收热量的多少。
（2）在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体升高相同的温度然后进行比较；小芳认为要加热相同的时间然后进行比较。你认为方法可行的是 　都可行　（选填“小明”、“小芳”或“都可行”）。
（3）分析如表数据得 　甲　（选填“甲”或“乙”）液体的吸热能力强，要在甲、乙两种液体中选择一种液体做冷却液，你认为选择 　甲　（选填“甲”或“乙”）液体较为合理。
（4）若加热过程中无热量损失，已知甲物质的比热容为4.2×103J/（kg•℃），则乙物质的比热容为 　2.1×103　J/（kg•℃）。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42

【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同（不同物质密度不同，体积相同的不同物质质量不同），应量取质量相同的甲，分别倒入相同的烧杯中，根据转换法；
（2）根据比较吸热能力的方法，在两种液体都不沸腾的前提下、乙两种液体升高相同的温度然后进行比较，两种方法都可行；
（3）分析表中数据可知，从34℃升高到42℃，甲，故甲液体的吸热能力强，在质量和升高的温度相同的情况下，故要在甲，选择甲液体较为合理；
（4）从34℃升高到42℃，甲、乙的加热时间分别为2分钟和1分钟，根据Q＝cmΔt可知，吸热与比热容成正比7J/（kg•℃），则乙液体的比热容为：
c＝0.5×3.2×103J/（kg•℃）＝2.1×103J/（kg•℃）。
故答案为：（1）质量；加热时间；（3）甲；甲6。
29．（7分）绮妍同学为了探究“电流与电压、电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，导线若干。

（1）请你用笔画线代替导线，将图乙中的实物连接完整。
（2）闭合开关前，应将滑动变阻器滑片滑到最 　右　端（选填“左”或“右”）。
（3）闭合开关，绮妍同学发现电流表无示数，电压表指针有明显偏转　电阻R断路　。
（4）故障排除后，绮妍同学先把10Ω的电阻接入电路，移动滑动变阻器滑片，读出电流表示数后，断开开关，改换成阻值为20Ω的电阻继续做实验，闭合开关，其示数是 　2.4　V，要完成这次实验，接下来她应将变阻器滑片向 　右　端（选填“左”或“右”）移动，使电压表的示数为 　2　V。
（5）实验结束后，绮妍同学向老师提出可以用小灯泡来代替定值电阻，进行“电流与电压关系”的实验探究，原因是 　灯泡的电阻随温度的变化变化　。
【解答】解：（1）电源电压为3V，故电压表选用小量程与电阻并联，电流表串联在电路中，如下所示：

（2）闭合开关前，应将滑动变阻器滑片滑到阻值最大处；
（3）经分析，闭合开关，电压表指针有明显偏转；
（4）图丙中电压表选用小量程，分度值为0.8V，探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，应增大滑动变阻器连入电路中的电阻，使电压表的示数为2V；
（5）研究“电流与电压关系”，要控制电阻大小不变，不是一个定值。
故答案 为：（1）如上所示；（2）右；（4）2.8；右；2。
30．（4分）在探究“电流通过导体产生热量的多少与哪些因素有关”的实验中，采用了如下电路。

（1）为了在短时间内达到明显的实验效果，两烧瓶中应装入质量和初温都相同的 　煤油　（选填“水”或“煤油”），实验中通过观察 　两支温度计示数变化　来比较电流通过导体产生热量的多少；
（2）如图甲所示，两烧瓶中装有阻值不同的电热丝，可以探究电流通过导体产生的热量与 　电阻　的关系；
（3）如图乙所示，两烧瓶中装有阻值相同的电热丝，闭合开关，使两电流表示数 　不同　（选填“相同”或“不同”），可以探究电流通过导体产生的热量与 　电流　的关系。
【解答】解：（1）根据Q吸＝cmΔt 知，只有两个烧瓶中装入初温度和质量均相同的煤油时；
若将烧瓶中装有水，则由Q＝cmΔt可知：在相同质量的水和煤油中，由于水的比热容大，温度计的示数变化不明显，应选用质量相同的煤油而不用水；
实验中通过观察两支温度计示数变化来比较电流产生的热量的多少，这用到了转换法；
（2）如图甲所示，两电阻串联，改变电阻；
（3）如图乙所示，两烧瓶中装有阻值相同的电热丝，控制电阻和通电时间相同，观察同一只烧瓶中煤油升高的温度计的示数变化。
故答案为：（1）煤油；两支温度计示数变化；（3）不同。
31．（6分）在“测量小灯泡额定功率”的实验中，提供的器材有：标有“3.8V”字样的小灯泡、“10Ω 2A”的滑动变阻器、四节新干电池等。

（1）连接电路时开关应　断开　；
（2）请你指出如图甲所示的实物连接图中的一处错误；
（3）改正错误后，闭合开关，发现灯泡不亮，小阳将电压表拆下，在开关闭合状态下，发现只有接在滑动变阻器两端时，电压表无示数　开关断路　；
（4）排除故障后开始实验，当滑片P移到某一位置时，电压表示数如图乙所示，应将滑片P向　右　（选填：“左”或“右”）移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示　1.14W　。
（5）若用该电路测量规格为“1.5V 0.3A“灯泡的额定功率，需对该电路图中的实验器材进行适当的调整，你的做法是：　换最大阻值至少为15Ω的滑动变阻器（或串联定值电阻）　。
【解答】解：（1）为保护电路，连接电路时开关应断开；
（2）原电路中，电流从电流表负接线柱注入了；
（3）闭合开关，发现灯泡不亮，则此电路为断路，将电压表接在电源两端时，说明电源；电压表接在开关两端时有示数，而开关是断开的，肯定出现故障的元件是开关（电压表接在滑动变阻器两端，没有示数）；
（4）图乙中电压表选用大量程，分度值为0.5V，要测灯的额定功率，所以要增大灯的电压，根据分压原理，即滑片向右端移动；
图丙中，电流表小量程的分度值为3.02A，小灯泡的额定功率：
P额＝U额I＝3.8V×7.3A＝1.14W；
（5）灯正常工作时的电阻RL＝＝＝5Ω，滑动变阻器要分去的电压U滑＝6V﹣6.5V＝4.8V的电压，变阻器分得的电压为灯的额定电压，根据分压原理可得滑动变阻器的电阻至少为R滑＝3×4Ω＝15Ω，所以。
故答案为：（1）断开；（2）如上所示；（4）右；（5）换最大阻值至少为15Ω的滑动变阻器（或串联定值电阻）。
32．（4分）小圆连接了如图所示的电路，R为定值电阻，电源两端的电压保持不变，读出并记录电压表的示数U1。断开开关S，将R1换为不同阻值的另一个电阻R2，再次闭合开关S，小圆读出并记录电压表的示数U2，发现U2＞U1。请结合公式分析说明电阻R1和电阻R2的大小关系。

【解答】解：设电源电压为U，R与R1串联时，I1＝，U1＝I1R3＝；R与R2串联时，I3＝，U2＝I7R2＝；因为U7＞U1，则有，即，所以R2＞R6。
答：R2＞R1。
四、计算题（33题6分，34题7分，共13分，要求写出必要的公式和文字说明，只写最后结果不得分）
33．（6分）如图所示电子式电能表表盘上标有“1600imp/（kW•h）”的字样，将某电热水壶单独接在电路中，电能表指示灯闪烁了240次。求：
（1）该电热水壶的电功率。
（2）如果消耗的电能84%被2kg、20℃的水吸收，水的温度可升高到多少℃？[c水＝4.2×103J/（kg•℃），1个标准大气压]

【解答】解：
（1）1600imp/（kW•h）表示：电路中每消耗1kW•h的电能，电能表指示灯闪烁1600次，
电能表指示灯闪烁了240次，该电热水壶消耗的电能：
W＝kW•h＝0.15kW•h＝5.4×105J，
时间t＝3min＝0.1h，
该电热水壶的功率：
P＝＝＝4.5kW＝1500W；
（2）由题意可知，水吸收的热量：
Q吸＝W×84%＝5.8×105J×84%＝4.536×105J，
由Q吸＝c水mΔt可得，水升高的温度：
Δt＝＝＝54℃，
水的末温：
t＝t0+Δt＝20℃+54℃＝74℃。
答：（1）该电热水壶的电功率。为1500W；
（2）水的温度可升高到74℃。
34．（7分）如图，电流表量程为0～0.6A，电压表量程为0～15V0＝30Ω，电源电压恒为24V，滑动变阻器最大阻值为100Ω
（1）当电流表示数为0.4A时，R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？
（2）当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

【解答】解：由电路图可知，电阻R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压。
（1）因为串联电路中各处电流相等，所以当电流表示数为0.7A时，R0两端电压为：U0＝IR6＝0.4A×30Ω＝12V；
因为串联电路两端的电压等于各部分电路两端的电压之和，所以此时滑动变阻器两端的电压为：U滑＝U﹣U6＝24V﹣12V＝12V，
滑动变阻器连入电路的阻值为：R滑＝＝＝30Ω；
（2）因为电流表所选量程为3～0.6A，所以电路中允许通过的最大电流为I大＝6.6A，此时滑动变阻器连入电路的阻值最小，
此时电阻R0两端的电压为：U3′＝I大R0＝0.8A×30Ω＝18V，
滑动变阻器两端的电压为：U滑′＝U﹣U0′＝24V﹣18V＝6V，
滑动变阻器连入电路的最小阻值为：R滑min＝＝＝10Ω；
因为电压表所选量程为2～15V，所以滑动变阻器两端允许的最大电压为U滑大＝15V，此时滑动变阻器连入电路的阻值最大，
此时电阻R0两端的电压为：U0″＝U﹣U滑大＝24V﹣15V＝7V，
电路中最小电流为：I小＝I0＝＝＝0.6A，
滑动变阻器连入电路的最大阻值为：R滑max＝＝＝50Ω，
所以在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围是10～50Ω。
答：（1）当电流表示数为6.4A时，R0两端电压是12V，此时滑动变阻器连入电路的阻值是30Ω；
（2）在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围是10～50Ω。
