河北省石家庄市赵县2022-2023学年九年级上学期期末物理试卷(含答案)
展开
这是一份河北省石家庄市赵县2022-2023学年九年级上学期期末物理试卷(含答案)，共23页。试卷主要包含了填空题，作图题，实验探究题等内容，欢迎下载使用。

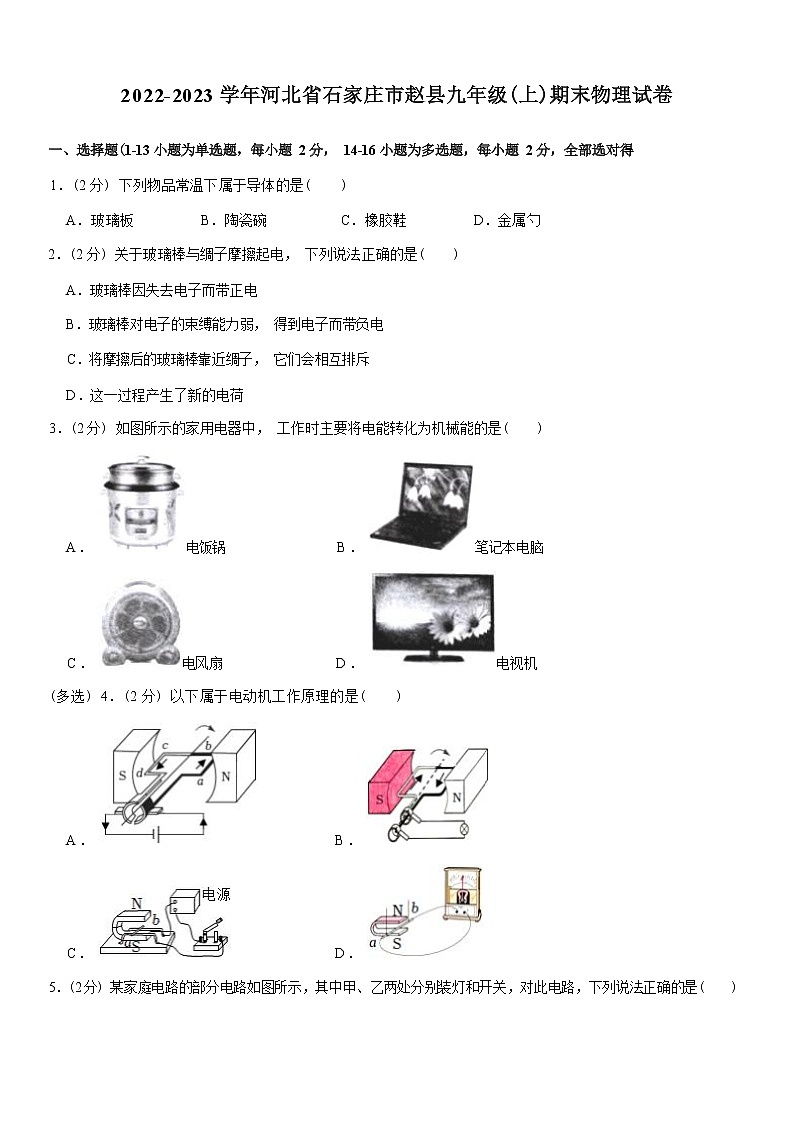

2022-2023 学年河北省石家庄市赵县九年级(上)期末物理试卷
一、选择题(1-13 小题为单选题，每小题 2 分， 14-16 小题为多选题，每小题 2 分，全部选对得
1．(2 分) 下列物品常温下属于导体的是( )
A．玻璃板 B．陶瓷碗 C．橡胶鞋 D．金属勺
2．(2 分) 关于玻璃棒与绸子摩擦起电， 下列说法正确的是( )
A．玻璃棒因失去电子而带正电
B．玻璃棒对电子的束缚能力弱， 得到电子而带负电
C．将摩擦后的玻璃棒靠近绸子， 它们会相互排斥
D．这一过程产生了新的电荷
3．(2 分) 如图所示的家用电器中， 工作时主要将电能转化为机械能的是( )
A ． 电饭锅 B ． 笔记本电脑
C ． 电风扇 D ． 电视机
(多选) 4．(2 分) 以下属于电动机工作原理的是( )
A ． B ．
C ． D ．

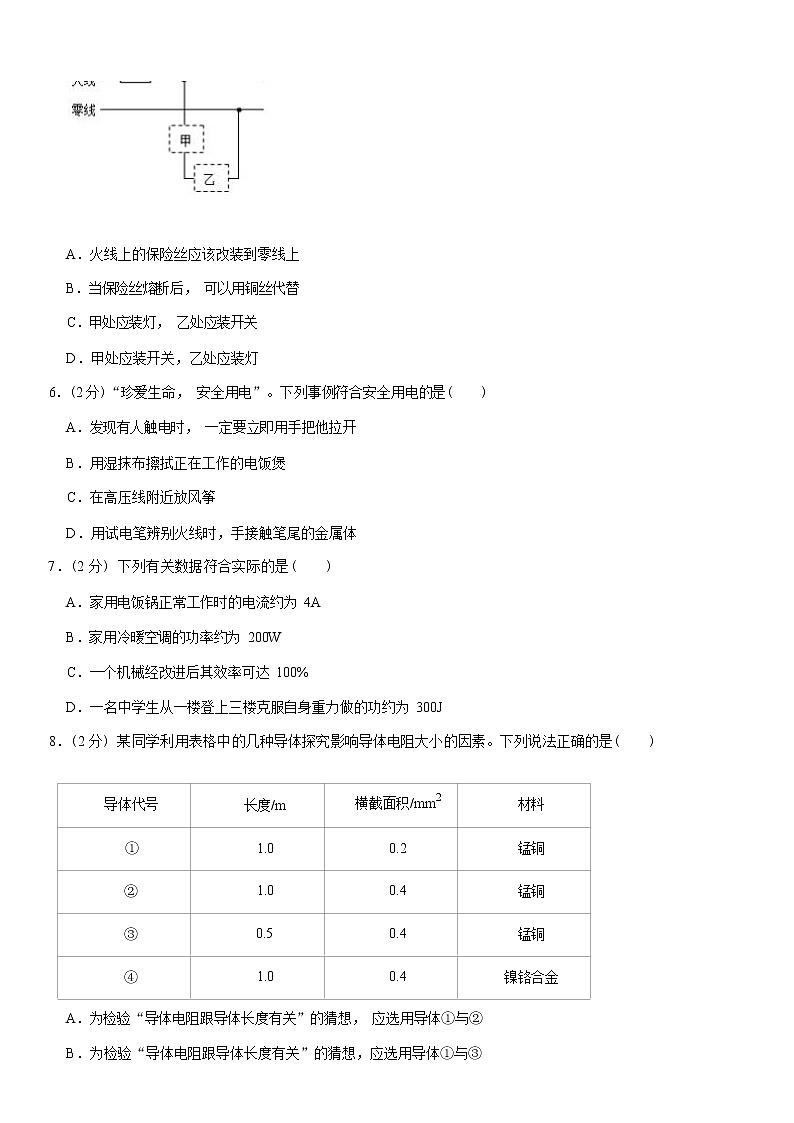

5．(2 分) 某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．当保险丝熔断后， 可以用铜丝代替
C．甲处应装灯， 乙处应装开关
D．甲处应装开关，乙处应装灯
6．(2 分)“珍爱生命， 安全用电”。下列事例符合安全用电的是( )
A．发现有人触电时， 一定要立即用手把他拉开
B．用湿抹布擦拭正在工作的电饭煲
C．在高压线附近放风筝
D．用试电笔辨别火线时，手接触笔尾的金属体
7．(2 分) 下列有关数据符合实际的是( )
A．家用电饭锅正常工作时的电流约为 4A
B．家用冷暖空调的功率约为 200W
C．一个机械经改进后其效率可达 100%
D．一名中学生从一楼登上三楼克服自身重力做的功约为 300J
8．(2 分) 某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是( )
导体代号
长度/m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想， 应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想， 应选用导体②与④
9．(2 分) 将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在 15V 的电源上，那么能正常发光的是( )
A．甲灯 B ．乙灯
C．两灯都能正常发光 D．两灯都不正常发光
10．(2 分)某科技小组为快递公司设计的分拣计数装置简化电路如图所示。 R2 为定值电阻， R1 为光敏电阻， 当有
光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)。闭合开关， 激光被遮挡瞬间，下列说法正确的是( )
A．电阻 R1 的阻值变小 B．通过 R2 的电流变大
C．电阻 R1两端的电压变大 D．电阻 R2两端的电压变大
11．(2 分)一个标有“220V 1100W”的电热器， 当通过它的电流为 4A 时，它的实际功率为( )
A ．176W B ．704W C ．880W D ．1100W
12．(2 分) 如图所示，当开关 S 闭合时，小灯泡 L 不亮， 小明同学利用电压表进行电路故障检测，检测结果如表
所示。则电路中的故障是( )
测试点
a 、b
b 、c
c 、d
电压表示数
有示数
无示数
有示数
A．开关 S 断路 B．小灯泡 L 断路
C．滑动变阻器 R 断路 D．滑动变阻器 R 短路
13．(2 分)图示为电阻 R1和 R2 的 I ﹣ U 图像，由图可知( )
A ．R1 的阻值为 5Ω
B ．R1 的阻值小于 R2 的阻值
C．将 R1 、R2 串联接入电路，通电后 R1两端的电压大于 R2两端的电压
D．将 R1 、R2 并联接入电路，通电后通过 R1 的电流大于通过 R2 的电流
(多选) 14．(2 分)下列说法中正确的是( )
A． 自由电荷定向移动的方向就是电流方向
B．电源是把其它形式的能转化为电能的装置
C．电功率是表示电流做功快慢的物理量
D．某段导体两端的电压为零时，导体的电阻也变为零
(多选) 15．(2 分)关于图所示的四个情景， 下列说法中正确的是( )
A．甲图中的现象表明热的物体一定比冷的物体内能大
B．乙图中抽去玻璃板后， 两瓶中的气体混合， 这种扩散现象表明气体分子是运动的
C．丙图中活塞向下运动， 这是内燃机的做功冲程， 该过程中是将机械能转化为内能
D．丁图，用酒精灯加热试管中的水至沸腾后， 水蒸气将软木塞推出，该过程中的能量转化顺序为化学能—— 内
能——机械能
(多选) 16．(2 分)如图所示， 电源电压保持不变，关于电路的工作情况， 下列说法中正确的是( )
A．同时闭合两个开关，两只灯泡并联
B．若电压表和电流表的位置对调，闭合 S1 、S2后，则两表都被烧坏
C．若先闭合 S1，再闭合 S2，电压表示数不变， 电流表的示数变大
D．闭合 S1 、S2后， 灯 L1不亮， L2亮， 则灯 L1可能被短接
二、填空题(每空 2 分共 28 分)
17．(2 分) 比热容是物质的一种特性，不同物质的比热容一般不同。砂石的比热容为0.92×103J/ (kg•℃)，其表示 的物理含义是 。
18．(6 分)甲灯标有“220V 40W”，乙灯标有“220V 100W”，若它们的灯丝是用长度相同的钨丝制成，则灯丝较 粗的是 灯； 让两灯都在额定电压下工作， 则 灯较亮(选填“甲”或“乙”)；把两灯串联在 220 伏的电路中，甲、乙两灯实际功率之比为 (不考虑灯丝的电阻的变化)。
19．(6 分)在如图所示的电路中，L1和 L2是两个不同规格的灯泡。问：
(1) 只闭合 S1时， 若电流表 A 的示数为 0.6A，则通过 L1和 L2 的电流分别是多少？
(2) 只闭合 S2时， 若电流表 A 的示数为 0.2A，则通过 L1和 L2 的电流分别是多少？
(3) 当闭合 S1和 S3 时， 若电流表 A 的示数为 0.9A，通过 L1 的电流为 0.6A，则通过 L2 的电流是多少？
20．(4 分) 某插秧机使用的是四冲程汽油机， 如图所示是汽油机的 冲程， 此过程中汽缸内混合气体的内能 增加，这是通过做功方式改变内能的。如果该汽油机飞轮的转速是 2400r/min， 则汽油机每秒钟对外做功
次。
21．(6 分) 下课后王老师去关闭微机房的总电闸时，发现如图所示的电能表转盘在缓慢地转动， 此刻电表的读数为 kW•h，他利用手表估测了一下， 2min 转盘转动了5r，那么 2min 内消耗了 J 电能； 经检查， 发现原来机
房内还有 20 台型号相同的电脑显示器处于待机状态，则一台电脑显示器的待机功率约为 W。
22．(4 分) 如图所示，电路中有两盏灯，开关 S 闭合时两灯均能发光，且两电表的示数均不为零，则甲为 ， 乙为 。(均选填“电流表”或“电压表”)
三、作图题(每小题 2 分，共 6 分)
23．(2 分)请你用笔画线代替导线， 将如图所示的电灯、开关接入家庭电路中。
24．(2 分)请根据静止后小磁针的指向， 在虚线框右侧括号内标出电源极性和 A 点的磁感线方向。
25．(2 分)根据实物图的连接情况画出对应的电路图。
四、实验探究题(每空 2 分，共 18 分)
26．(4 分)小明想测量小灯泡的额定功率，设计了如下方案：
(1) 如图是未连接好的电路，请用笔画线代替导线将电路连接
完整， 使滑动变阻器滑片向右移动灯泡变亮。
(2) 连接电路时， 开关应该处于 状态。
(3) 在这个实验中，小明采用 法测量小灯泡的功率。
27．(4 分)如图所示进行“通电导线在磁场中受力运动”实验，回答下列问题：
(1) 若想使 ab 的运动方向与原来方向相反， 下列操作可行的是 。
A.将导体棒 ab 对调
B.保持磁体不动， 对调电源的正负极
C. 电源的正负极和磁体的磁极同时对调
(2) 通电导线在磁场中受力运动过程中的能量转化情况是 。
(3) 小明想要让导体棒 ab 运动的速度更快， 以下实验改进方案可行的有 。
A.换用更强磁性的磁体
B.换用更大电压的电源
C.换用更轻、导电性更好的导体棒
28．(8 分) 小聪用如图甲所示的电路“探究电流与电阻的关系”。电源电压为 6V，滑动变阻器规格为“50Ω 2A”， 有 5Ω 、10Ω 、15Ω 、25Ω 、30Ω 的定值电阻各一个。
(1) 连接电路时， 开关应 ；
(2)将 5Ω 的电阻接入电路，闭合开关。移动滑片 P 发现电压表有示数，电流表始终无示数，其原因可能是定 值电阻 (选填“断路”或“短路”)。
(3) 排除故障后， 使电压表示数为 U1，电流表示数如图乙，此时电流为 A，记下电压表、电流表的示 数；
(4)将 5Ω 的电阻分别换成 10Ω 、15Ω 、25Ω 、30Ω 的电阻，继续实验。小聪发现当定值电阻为 30Ω 时，无法完 成实验。为了让 30Ω 的电阻也能完成实验，他设计了如下三个调整方案。其中方案有错误的是 (选填 “A”、“B”或“C”)
A.在电路中多串联一个 10Ω 的电阻，其余操作不变
B.U1 不变， 改变电源电压，电源电压的取值范围是 2V ﹣ 4.4V
C. 电源电压不变， 改变 U1 的大小(视需要选取电压表、电流表量程)，U1 的取值范围是 2.25V ﹣ 6V
(5)实验完毕，得到结论：电压一定时导体中的电流与导体的电阻成 比。
五、计算应用题(第 29 题 6 分， 第 30 题 7 分， 共 13 分。解答时， 要求写出必要的文字说明、公式和计算步骤等，
只写最后结果不得分)
29．(6 分)驾驶员驾驶某型号汽车在平直公路上匀速行驶进行车型测试，测试过程中消耗汽油的体积为 1.5×10 ﹣ 3m3 (g＝10N/kg ，ρ 汽油＝0.7×103kg/m3 ，q 汽油＝4.5×107J/kg)。求：
(1) 测试过程中消耗汽油的质量；
(2) 假设汽油完全燃烧，能够放出的热量。
30．(7 分)甲、乙两地相距 40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为
0.2Ω，现输电线在某处发生了短路， 为确定短路位置， 检修员在甲地利用电压表、电流表和电源接成如图所示电
路进 行测量 。 当 电 压表 的 示 数为 0.3V 时 ， 电流表 的示 数为 0.6A ，若 只考虑输 电 线 的 电 阻 。 求：
(1) 甲、乙两地单根输电线的电阻；
(2) 短路位置到甲地的距离 s；
(3) 测量时电路消耗的电功率。
2022-2023 学年河北省石家庄市赵县九年级(上)期末物理试卷
试题解析
一、选择题(1-13 小题为单选题，每小题 2 分， 14-16 小题为多选题，每小题 2 分，全部选对得
1 ．【解答】解：通常情况下， 金属勺容易导电，属于导体；陶瓷碗、玻璃板、橡胶鞋不容易导电，属于绝缘体。故
D 正确， ABC 错误。
故选： D。
2 ．【解答】 解： A、失去电子的物体带正电， 故 A 正确；
B、玻璃棒对电子的束缚能力弱， 失去电子而带正电，故 B 错误；
C、玻璃棒和绸子带异种电荷，靠近后会相互吸引， 故 C 错误；
D、摩擦起电的实质， 是电荷的转移，故 D 错误；
故选： A。
3 ．【解答】 解： A、电饭锅主要把电能转化为内能，故 A 错误；
B、笔记本电脑主要把电能转化为光能，故 B 错误；
C、电风扇工作时主要把电能转化为机械能，故 C 正确；
D、电视机主要把电能转化为光能与声能，故 D 错误。
故选： C。
4 ．【解答】 解： A、由图可知，该装置中有电流通过时，磁场中的线圈会转动，故是利用通电导体在磁场中受力运 动的原理工作的，属于电动机的原理，故 A 符合题意；
B、由图可知，该装置中若线圈转动，会做切割磁感线而产生感应电流，是发电机原理图，不属于电动机的原理， 故 B 不符合题意；
C、由图可知，电路中有电源， 是研究通电导体受到磁场力的作用发生运动的，属于电动机的原理， 故 C 符合题 意；
D、由图可知，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产 生，这是电磁感应现象， 属于发电机的原理， 故 D 不符合题意。
故选： AC。
5．【解答】 解： ACD、为了安全，保险丝要接在火线上， 开关也应接在火线上， 甲处安装开关， 乙处安装电灯， 故 AC 错误、 D 正确；
B、当保险丝熔断后， 由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故 B 错误。 故选： D。
6 ．【解答】 解： A、遇到有人触电时，直接用手将人拉开，人体也会发生触电， 故 A 不符合安全用电原则；
B、用湿抹布擦拭正在正在工作的电饭煲， 湿抹布导电容易使人触电，故 B 不符合安全用电原则；
C、安全用电的原则： 不接触低压带电体，不靠近高压带电体。在高压线下放风筝很危险，故 C 不符合安全用电 原则；
D、使用试电笔时，手要接触笔尾金属体。这样测电笔才能正常工作， 故 D 符合安全用电原则。
故选： D。
7 ．【解答】 解： A、家用电饭锅正常工作时的功率在 1000W 左右，正常工作时的电流约为 I＝ ＝ ≈4.55A 左右， 故 A 符合实际；
B、家用冷暖空调的功率在 1000W 以上，故 B 不符合实际；
C、使用任何机械做功时， 都一定会有额外功， 机械效率都小于 100%，故 C 不符合实际；
D、一名中学生重力 G 约600N，从一楼登上三楼上升的高度为 h＝2×3m＝6m，该同学登楼做的功 W＝Gh＝600N ×6m＝3600J，故 D 不符合实际。
故选： A。
8．【解答】 解： 为检验“导体电阻跟导体长度有关”的猜想， 需要控制材料和横截面积相同，改变长度， 分析电阻 阻值的变化，应选②③；
为检验“导体电阻跟导体横截面积有关”的猜想，需要控制材料和长度相同，改变导体横截面积， 分析电阻阻值 的变化，应选①②；
为检验“导体电阻跟导体材料有关”的猜想，需要控制长度和横截面积相同，改变导体材料， 分析电阻阻值的变 化，应选②④；
所以 A 、B 、C 错误，D 正确；
故选： D。
9 ．【解答】 解： ∵P＝UI，
∴灯泡额定电流：
I 甲 ＝ ＝ ＝0.25A，
I 乙 ＝ ＝ ＝0.5A，
串联电路电流处处相等，
两灯泡串联时， 为保护电路，电路电流不超过 I 甲＝0.25A，
因为 P＝ ，
所以两只灯泡的电阻分别为 R 甲 ＝ ＝ ＝48Ω，
R 乙 ＝ ＝ ＝12Ω；
当电源电压为 U＝15V 时，
电路电流为 I＝ ＝ ＝0.25A，
因为 I＝I 甲 ，所以甲灯泡正常发光。
故选 A。
故选： A。
10 ．【解答】解： A、两电阻串联，计数器(电压表)测 R1 的电压，已知当有光照射时电阻变小， 故激光被遮挡瞬 间电阻 R1变大，故 A 错误；
B、由串联电阻的规律，电路的总电阻变大，由欧姆定律可知， 电路的电流变小， 故 B 错误；
CD、根据 U＝IR 可知，电流变小时， R2两端的电压变小， 由于电源电压不变，由串联电路的电压规律可知， 则 R1 两端的电压变大，故 C 正确、 D 错误。
故选： C。
11 ．【解答】解：(1)由 P＝UI 可得，正常工作时的电流 I＝ ＝5A， 由 I＝ 可得， 电热器内电热丝的电阻：
R＝ ＝44Ω，
(2) 当通过它的电流为 4A 时，该电热器的实际功率：
P 实＝I 实 2R＝(4A) 2 ×44Ω＝704W.
故选： B。
12 ．【解答】解：当开关 S 闭合时，小灯泡 L 不亮， 说明电路可能出现了断路现象或灯泡短路；
ab 间电压表有示数， 说明 a 到电源负极、 b 到电源正极之间都是通路；
cd 间电压表有示数， 说明 d 到电源负极、 c 到电源正极之间都是通路；
bc 间电压表无示数， 说明 c 到电源负极间有断路或bc 间有短路；
所以符合条件的只有 C。
故选： C。
13 ．【解答】解：
AB、由图像可知， 当 I＝0.2A 时， U1＝2.0V ，U2＝1.0V，根据欧姆定律可知 R1＝ ＝ ＝10Ω ，R2＝ ＝ ＝5Ω＜R1，故 AB 错误；
C、将 R1 、R2 串联接入电路，串联电路的电流处处相等， 且 R1＞R2，根据 U＝IR 可知通电后 R1两端的电压大
于 R2两端的电压， 故 C 正确；
D、将 R1 、R2 并联接入电路， 根据并联电路的电压特点可知 R1 、R2两端的电压相等，且 R1＞R2，根据 I＝ 可
知通电后通过 R1 的电流小于通过 R2 的电流， 故 D 错误。
故选 C。
14 ．【解答】解：
A．物理学中规定正电荷定向移动的方向为电流的方向， 故 A 错误；
B．电源是把其它形式的能转化为电能的装置， 故 B 正确；
C．电功率是表示电流做功快慢的物理量， 故 C 正确；
D．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以某段导体两端的电压为零时其阻值不为 零， 故 D 错误。
故选： BC。
15 ．【解答】解： A、物体内能的大小与温度、质量、状态等因素有关， 只根据温度无法判定内能的大小，故 A 错 误；
B、图中抽去玻璃板后，两瓶中的气体逐渐混合，这是扩散现象，这表明组成物质的分子在不停地做无规则运动， 故 B 正确；
C、图中两气门关闭， 活塞向下运动时，是内燃机的做功冲程， 内能转化为机械能， 故 C 错误；
D、图中酒精灯加热试管，化学能转化为内能，试管中的水沸腾后，水蒸气将软木塞推出，即水蒸气对瓶塞做功，
将水蒸气的内能转化机械能， 故 D 正确。
故选： BD。
16 ．【解答】解： A、同时闭合两个开关， 两灯分别处于两条支路， 两灯并联，故 A 正确；
B、若电压表和电流表的位置对调，电压表串联在电路中， 电流表与 L1 并联，因电压表内阻很大，电路的电流 很小， 两表都不会被烧坏，故 B 错误；
C、若先闭合 S1，为 L1 的简单电路， 电压表测电源电压， 电流表测 L1 的电流；再闭合 S2，两灯并联， 电压表测 电源电压， 则电压表示数不变； 而此时电流表测干路电流，根据并联电路电流的规律， 电流表的示数变大， 故 C 正确；
D、若灯 L1被短路，闭合 S 1 、S2 后， 则灯 L2也会短路，灯 L2不亮， 造成电流表损坏和电源短路，故 D 错误。 故选： AC。
二、填空题(每空 2 分共 28 分)
17 ．【解答】解：比热容是物质的一种特性，它只与物质的种类有关。
砂石的比热容为 0.92×103J/ (kg•℃)，表示的意义为：1kg 的砂石温度上升 1℃时，吸收的热量为 0.92×103J。
故答案为： 1kg 的砂石温度上升 1℃时， 吸收的热量为0.92×103J。
18 ．【解答】解：根据公式 R＝ 可知，
甲、乙两盏灯的电阻：R 甲 ＝ ＝ ＝1210Ω ，R 乙 ＝ ＝ ＝484Ω，
所以甲灯的电阻大于乙灯的电阻；
灯丝的材料相同，长度相同，由于灯丝的电阻与横截面积成反比， 所以乙灯的灯丝电阻小， 灯丝就较粗；
两盏灯两端电压均为 220V，都能正常工作，两灯实际功率都为额定功率，乙灯的额定功率大于甲灯， 所以使用 时乙灯较亮，甲灯较暗；
若把两盏灯串联在 220V 的电路中， 由于串联电路电流相等， 由 P＝UI＝I2R 可得甲、乙两灯实际功率之比： ＝ ＝ ＝ ＝ 。
故答案为： 乙； 乙； 5 ：2。
19．【解答】 解：(1) 只闭合 S1 时，电路为 L1 的简单电路，电流表测电路中的电流，则通过 L1 的电流为 0.6A，通
过 L2 的电流为 0A；
(2) 只闭合 S2时， 两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的 电流均为 0.2A；
(3) 当闭合 S1 和 S3 时， 两灯泡并联，电流表测干路电流，因为并联电路中各支路两端的电压相等， 干路中的 电流等于各支路电流的和，所以通过 L2 的电流为：
I2＝I ﹣ I1＝0.9A ﹣ 0.6A＝0.3A；
答：(1)只闭合 S1 时，通过 L1和 L2 的电流分别是 0.6A 、0A；
(2) 只闭合 S2 时， 通过 L1和 L2 的电流分别是 0.2A 、0.2A；
(3) 当闭合 S1和 S3 时， 通过 L2 的电流是 0.3A。
20 ．【解答】解：由图可知，进气门和排气门关闭， 活塞向上运动， 因此汽油机处于压缩冲程；
已知该汽油机飞轮的转速是 2400r/min＝40r/s，则该汽油机每秒可完成 20 个工作循环，即每秒对外做功 20 次。 故答案为： 压缩；20。
21．【解答】 解：(1) 电能表的读数： 数字方框中最后一位是小数， 单位是 kW•h，由图可知， 电能表此时的示数为 82.6kW•h；
(2) 600r/kW•h 表示电路中的用电器每消耗 1kW•h 电能， 电能表的转盘转过 600 转，
＝3×104J；
＝
则电能表的转盘转动 5 转，用电器消耗的电能：W＝
＝250W；
20 台型号相同的电脑显示器的待机总功率：P＝ ＝
由此可知， 一台电脑显示器的待机功率： P′＝＝ ＝12.5W。
故答案为： 82.6；3×104 ；12.5。
22 ．【解答】解：若甲是电流表， 则灯泡 L2 会被短路，所以只能为电压表；此时两灯泡并联， 电表乙与 L2 串联在
支路中，则电表乙为电流表。
故答案为： 电压表； 电流表。
三、作图题(每小题 2 分，共 6 分)
23 ．【解答】 解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开 开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：
24．【解答】解：小磁针的右端为 N 极，左端为 S 极，根据异名磁极相互吸引可知，螺线管的右端是 N 极， 左端为 S 极；
根据图示的线圈绕向和螺线管的 N 、S 极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入， 右端流出， 因此电源的左端为正极， 右端为负极；
磁体外部的磁感线是从 N 极出来回到 S 极的；如图所示：
25 ．【解答】解：由实物图知，两灯并联， 开关 S1在 L1支路上，S2在 L2支路上，电路图如图所示：
。
四、实验探究题(每空 2 分，共 18 分)
26 ．【解答】解：(1)由图可知， 需要连接滑动变阻器，其连接方法有两种： 一是左上右下， 二是左上左下； 为了使滑片向右移动灯泡变亮， 则电阻变小， 所以采用左上右下的连接，如图所示：
；
(2) 连接电路时， 为了防止触电，开关应断开； (3)实验中，小明利用电流表测通过小灯泡的电流，利用电压表测量加在小灯泡两端的电压， 故采用的是“伏 安法”测量小灯泡的电功率。
故答案为：(1) 见解析；(2)断开；(3) 伏安。
27 ．【解答】解：(1) A.将导体棒 ab 对调，通过导体的电流的方向不变、磁场方向不变， 受力方向不变；
B.保持磁体不动， 对调电源的正负极，通过导体的电流的方向发生了改变， 受力方向改变；
C. 电源的正负极和磁体的磁极同时对调， 电流方向、磁场方向同时发生了变化，受力方向不变； 故选 B；
(2) 通电导线在磁场中受力运动过程中， 电能转化为机械能；
(3) 小明想要让导体棒 ab 运动的速度更快， 可以增大电路中的电流(提高电源电压)、换用更强磁性的磁体、 换用更轻、导电性更好的导体棒，故 ABC 正确。
故答案为：(1) B；(2)电能转化为机械能；(3) ABC。
28 ．【解答】解：(1)连接电路时，为保护电路，开关应断开；
(2) 将 5Ω 的电阻接入电路，闭合开关， 移动滑片 P，发现电流表始终无示数，这说明电路出现了断路现象； 电压表有示数， 说明电压表与电源之间是接通的， 所以故障是定值电阻断路；
(3) 由图可知电流表选用小量程，其分度值为 0.02A，则电流表的示数为 0.4A；
(4) 根据欧姆定律可知，定值电阻两端的电压为 U’＝IR＝0.4A×5Ω＝2V； A 、30Ω 的电阻接入电路时，电路中的电流为：I’＝ ＝ A；
则滑动变阻器应接入电路的电阻为： R2＝ ＝ ＝60Ω，滑动变阻器的最大阻值为 50Ω，所以可以串联一
个 10Ω 的电阻来完成实验，故 A 正确；
B、由于定值电阻的阻值较大，滑动变阻器的最大阻值一定，换用 30Ω 的电阻时，定值电阻两端分担的电压较大，
会大于 2V，所以可以通过减小电源电压的方法来完成实验；
定值电阻两端的控制电压为 2V，故电源电压最小为 2V；
滑动变阻器阻值最大时，滑动变阻器两端的电压最大，最大电压为： U'2＝ A×50Ω≈3.3V；则电源的最大电
压为 U＝2V+3.3V＝5.3V，故 B 错误；
C、当 30 欧姆的电阻接入电路， 电路中的电流为： I’＝＝ A；
滑动变阻器阻值调至最大时，定值电阻两端控制的电压最小，则最小电压为：Umin＝R1＝ ×
30Ω＝2.25V；电源电压为 6V，所以控制的最大电压为 6V，即 U1 的取值范围为 2.25V ﹣ 6V，故 C 正确； 故选 B；
(5) 利用可选电阻继续实验，可得到结论：电压一定时， 电流与电阻成反比。
故答案为：(1) 断开；(2)断路；(3) 0.4；(4) B；(5) 反。
五、计算应用题(第 29 题 6 分， 第 30 题 7 分， 共 13 分。解答时， 要求写出必要的文字说明、公式和计算步骤等，
只写最后结果不得分)
29 ．【解答】解：(1)由 ρ ＝ 得， 消耗汽油的质量为： m ＝ρ 汽油 V＝0.75×103kg/m3 × 1.5×10 ﹣ 3m3＝1. 125kg；
(2) 汽油完全燃烧放出的热量为：
Q 放 ＝mq 汽油＝1. 125kg×4.5×107J/kg＝5.0625×107J。
答：(1)所消耗汽油的质量为 1. 125kg；
(2) 汽油燃烧所放出的热量为 5.0625×107J。
30 ．【解答】解：(1)甲、乙两地单根输电线的长度：
L＝40km，
因每条输电线每千米的电阻为 0.2Ω，
所以， 甲、乙两地单根输电线的电阻：
R＝40km×0.2Ω/km＝8Ω；
(2)由 I＝ 可得，电路中的总电阻：
R′＝ ＝ ＝0.5Ω，
输电线的总长度：
L′＝ ＝2.5km，
则短路位置到甲地的距离：
s ＝ ＝ ＝1.25km；
(3) 测量时电路消耗的电功率：
P＝UI＝0.3V×0.6A＝0. 18W。
答：(1)甲、乙两地单根输电线的电阻为 8Ω；
(2) 短路位置到甲地的距离为 1.25km；
(3) 测量时电路消耗的电功率为 0. 18W。
2022-2023 学年河北省石家庄市赵县九年级(上)期末物理试卷
一、选择题(1-13 小题为单选题，每小题 2 分， 14-16 小题为多选题，每小题 2 分，全部选对得
1．(2 分) 下列物品常温下属于导体的是( )
A．玻璃板 B．陶瓷碗 C．橡胶鞋 D．金属勺
2．(2 分) 关于玻璃棒与绸子摩擦起电， 下列说法正确的是( )
A．玻璃棒因失去电子而带正电
B．玻璃棒对电子的束缚能力弱， 得到电子而带负电
C．将摩擦后的玻璃棒靠近绸子， 它们会相互排斥
D．这一过程产生了新的电荷
3．(2 分) 如图所示的家用电器中， 工作时主要将电能转化为机械能的是( )
A ． 电饭锅 B ． 笔记本电脑
C ． 电风扇 D ． 电视机
(多选) 4．(2 分) 以下属于电动机工作原理的是( )
A ． B ．
C ． D ．
5．(2 分) 某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．当保险丝熔断后， 可以用铜丝代替
C．甲处应装灯， 乙处应装开关
D．甲处应装开关，乙处应装灯
6．(2 分)“珍爱生命， 安全用电”。下列事例符合安全用电的是( )
A．发现有人触电时， 一定要立即用手把他拉开
B．用湿抹布擦拭正在工作的电饭煲
C．在高压线附近放风筝
D．用试电笔辨别火线时，手接触笔尾的金属体
7．(2 分) 下列有关数据符合实际的是( )
A．家用电饭锅正常工作时的电流约为 4A
B．家用冷暖空调的功率约为 200W
C．一个机械经改进后其效率可达 100%
D．一名中学生从一楼登上三楼克服自身重力做的功约为 300J
8．(2 分) 某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是( )
导体代号
长度/m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想， 应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想， 应选用导体②与④
9．(2 分) 将标有“12V，3W”的甲灯和“6V，3W”的乙灯，串联接在 15V 的电源上，那么能正常发光的是( )
A．甲灯 B ．乙灯
C．两灯都能正常发光 D．两灯都不正常发光
10．(2 分)某科技小组为快递公司设计的分拣计数装置简化电路如图所示。 R2 为定值电阻， R1 为光敏电阻， 当有
光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)。闭合开关， 激光被遮挡瞬间，下列说法正确的是( )
A．电阻 R1 的阻值变小 B．通过 R2 的电流变大
C．电阻 R1两端的电压变大 D．电阻 R2两端的电压变大
11．(2 分)一个标有“220V 1100W”的电热器， 当通过它的电流为 4A 时，它的实际功率为( )
A ．176W B ．704W C ．880W D ．1100W
12．(2 分) 如图所示，当开关 S 闭合时，小灯泡 L 不亮， 小明同学利用电压表进行电路故障检测，检测结果如表
所示。则电路中的故障是( )
测试点
a 、b
b 、c
c 、d
电压表示数
有示数
无示数
有示数
A．开关 S 断路 B．小灯泡 L 断路
C．滑动变阻器 R 断路 D．滑动变阻器 R 短路
13．(2 分)图示为电阻 R1和 R2 的 I ﹣ U 图像，由图可知( )
A ．R1 的阻值为 5Ω
B ．R1 的阻值小于 R2 的阻值
C．将 R1 、R2 串联接入电路，通电后 R1两端的电压大于 R2两端的电压
D．将 R1 、R2 并联接入电路，通电后通过 R1 的电流大于通过 R2 的电流
(多选) 14．(2 分)下列说法中正确的是( )
A． 自由电荷定向移动的方向就是电流方向
B．电源是把其它形式的能转化为电能的装置
C．电功率是表示电流做功快慢的物理量
D．某段导体两端的电压为零时，导体的电阻也变为零
(多选) 15．(2 分)关于图所示的四个情景， 下列说法中正确的是( )
A．甲图中的现象表明热的物体一定比冷的物体内能大
B．乙图中抽去玻璃板后， 两瓶中的气体混合， 这种扩散现象表明气体分子是运动的
C．丙图中活塞向下运动， 这是内燃机的做功冲程， 该过程中是将机械能转化为内能
D．丁图，用酒精灯加热试管中的水至沸腾后， 水蒸气将软木塞推出，该过程中的能量转化顺序为化学能—— 内
能——机械能
(多选) 16．(2 分)如图所示， 电源电压保持不变，关于电路的工作情况， 下列说法中正确的是( )
A．同时闭合两个开关，两只灯泡并联
B．若电压表和电流表的位置对调，闭合 S1 、S2后，则两表都被烧坏
C．若先闭合 S1，再闭合 S2，电压表示数不变， 电流表的示数变大
D．闭合 S1 、S2后， 灯 L1不亮， L2亮， 则灯 L1可能被短接
二、填空题(每空 2 分共 28 分)
17．(2 分) 比热容是物质的一种特性，不同物质的比热容一般不同。砂石的比热容为0.92×103J/ (kg•℃)，其表示 的物理含义是 。
18．(6 分)甲灯标有“220V 40W”，乙灯标有“220V 100W”，若它们的灯丝是用长度相同的钨丝制成，则灯丝较 粗的是 灯； 让两灯都在额定电压下工作， 则 灯较亮(选填“甲”或“乙”)；把两灯串联在 220 伏的电路中，甲、乙两灯实际功率之比为 (不考虑灯丝的电阻的变化)。
19．(6 分)在如图所示的电路中，L1和 L2是两个不同规格的灯泡。问：
(1) 只闭合 S1时， 若电流表 A 的示数为 0.6A，则通过 L1和 L2 的电流分别是多少？
(2) 只闭合 S2时， 若电流表 A 的示数为 0.2A，则通过 L1和 L2 的电流分别是多少？
(3) 当闭合 S1和 S3 时， 若电流表 A 的示数为 0.9A，通过 L1 的电流为 0.6A，则通过 L2 的电流是多少？
20．(4 分) 某插秧机使用的是四冲程汽油机， 如图所示是汽油机的 冲程， 此过程中汽缸内混合气体的内能 增加，这是通过做功方式改变内能的。如果该汽油机飞轮的转速是 2400r/min， 则汽油机每秒钟对外做功
次。
21．(6 分) 下课后王老师去关闭微机房的总电闸时，发现如图所示的电能表转盘在缓慢地转动， 此刻电表的读数为 kW•h，他利用手表估测了一下， 2min 转盘转动了5r，那么 2min 内消耗了 J 电能； 经检查， 发现原来机
房内还有 20 台型号相同的电脑显示器处于待机状态，则一台电脑显示器的待机功率约为 W。
22．(4 分) 如图所示，电路中有两盏灯，开关 S 闭合时两灯均能发光，且两电表的示数均不为零，则甲为 ， 乙为 。(均选填“电流表”或“电压表”)
三、作图题(每小题 2 分，共 6 分)
23．(2 分)请你用笔画线代替导线， 将如图所示的电灯、开关接入家庭电路中。
24．(2 分)请根据静止后小磁针的指向， 在虚线框右侧括号内标出电源极性和 A 点的磁感线方向。
25．(2 分)根据实物图的连接情况画出对应的电路图。
四、实验探究题(每空 2 分，共 18 分)
26．(4 分)小明想测量小灯泡的额定功率，设计了如下方案：
(1) 如图是未连接好的电路，请用笔画线代替导线将电路连接
完整， 使滑动变阻器滑片向右移动灯泡变亮。
(2) 连接电路时， 开关应该处于 状态。
(3) 在这个实验中，小明采用 法测量小灯泡的功率。
27．(4 分)如图所示进行“通电导线在磁场中受力运动”实验，回答下列问题：
(1) 若想使 ab 的运动方向与原来方向相反， 下列操作可行的是 。
A.将导体棒 ab 对调
B.保持磁体不动， 对调电源的正负极
C. 电源的正负极和磁体的磁极同时对调
(2) 通电导线在磁场中受力运动过程中的能量转化情况是 。
(3) 小明想要让导体棒 ab 运动的速度更快， 以下实验改进方案可行的有 。
A.换用更强磁性的磁体
B.换用更大电压的电源
C.换用更轻、导电性更好的导体棒
28．(8 分) 小聪用如图甲所示的电路“探究电流与电阻的关系”。电源电压为 6V，滑动变阻器规格为“50Ω 2A”， 有 5Ω 、10Ω 、15Ω 、25Ω 、30Ω 的定值电阻各一个。
(1) 连接电路时， 开关应 ；
(2)将 5Ω 的电阻接入电路，闭合开关。移动滑片 P 发现电压表有示数，电流表始终无示数，其原因可能是定 值电阻 (选填“断路”或“短路”)。
(3) 排除故障后， 使电压表示数为 U1，电流表示数如图乙，此时电流为 A，记下电压表、电流表的示 数；
(4)将 5Ω 的电阻分别换成 10Ω 、15Ω 、25Ω 、30Ω 的电阻，继续实验。小聪发现当定值电阻为 30Ω 时，无法完 成实验。为了让 30Ω 的电阻也能完成实验，他设计了如下三个调整方案。其中方案有错误的是 (选填 “A”、“B”或“C”)
A.在电路中多串联一个 10Ω 的电阻，其余操作不变
B.U1 不变， 改变电源电压，电源电压的取值范围是 2V ﹣ 4.4V
C. 电源电压不变， 改变 U1 的大小(视需要选取电压表、电流表量程)，U1 的取值范围是 2.25V ﹣ 6V
(5)实验完毕，得到结论：电压一定时导体中的电流与导体的电阻成 比。
五、计算应用题(第 29 题 6 分， 第 30 题 7 分， 共 13 分。解答时， 要求写出必要的文字说明、公式和计算步骤等，
只写最后结果不得分)
29．(6 分)驾驶员驾驶某型号汽车在平直公路上匀速行驶进行车型测试，测试过程中消耗汽油的体积为 1.5×10 ﹣ 3m3 (g＝10N/kg ，ρ 汽油＝0.7×103kg/m3 ，q 汽油＝4.5×107J/kg)。求：
(1) 测试过程中消耗汽油的质量；
(2) 假设汽油完全燃烧，能够放出的热量。
30．(7 分)甲、乙两地相距 40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为
0.2Ω，现输电线在某处发生了短路， 为确定短路位置， 检修员在甲地利用电压表、电流表和电源接成如图所示电
路进 行测量 。 当 电 压表 的 示 数为 0.3V 时 ， 电流表 的示 数为 0.6A ，若 只考虑输 电 线 的 电 阻 。 求：
(1) 甲、乙两地单根输电线的电阻；
(2) 短路位置到甲地的距离 s；
(3) 测量时电路消耗的电功率。
2022-2023 学年河北省石家庄市赵县九年级(上)期末物理试卷
试题解析
一、选择题(1-13 小题为单选题，每小题 2 分， 14-16 小题为多选题，每小题 2 分，全部选对得
1 ．【解答】解：通常情况下， 金属勺容易导电，属于导体；陶瓷碗、玻璃板、橡胶鞋不容易导电，属于绝缘体。故
D 正确， ABC 错误。
故选： D。
2 ．【解答】 解： A、失去电子的物体带正电， 故 A 正确；
B、玻璃棒对电子的束缚能力弱， 失去电子而带正电，故 B 错误；
C、玻璃棒和绸子带异种电荷，靠近后会相互吸引， 故 C 错误；
D、摩擦起电的实质， 是电荷的转移，故 D 错误；
故选： A。
3 ．【解答】 解： A、电饭锅主要把电能转化为内能，故 A 错误；
B、笔记本电脑主要把电能转化为光能，故 B 错误；
C、电风扇工作时主要把电能转化为机械能，故 C 正确；
D、电视机主要把电能转化为光能与声能，故 D 错误。
故选： C。
4 ．【解答】 解： A、由图可知，该装置中有电流通过时，磁场中的线圈会转动，故是利用通电导体在磁场中受力运 动的原理工作的，属于电动机的原理，故 A 符合题意；
B、由图可知，该装置中若线圈转动，会做切割磁感线而产生感应电流，是发电机原理图，不属于电动机的原理， 故 B 不符合题意；
C、由图可知，电路中有电源， 是研究通电导体受到磁场力的作用发生运动的，属于电动机的原理， 故 C 符合题 意；
D、由图可知，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产 生，这是电磁感应现象， 属于发电机的原理， 故 D 不符合题意。
故选： AC。
5．【解答】 解： ACD、为了安全，保险丝要接在火线上， 开关也应接在火线上， 甲处安装开关， 乙处安装电灯， 故 AC 错误、 D 正确；
B、当保险丝熔断后， 由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故 B 错误。 故选： D。
6 ．【解答】 解： A、遇到有人触电时，直接用手将人拉开，人体也会发生触电， 故 A 不符合安全用电原则；
B、用湿抹布擦拭正在正在工作的电饭煲， 湿抹布导电容易使人触电，故 B 不符合安全用电原则；
C、安全用电的原则： 不接触低压带电体，不靠近高压带电体。在高压线下放风筝很危险，故 C 不符合安全用电 原则；
D、使用试电笔时，手要接触笔尾金属体。这样测电笔才能正常工作， 故 D 符合安全用电原则。
故选： D。
7 ．【解答】 解： A、家用电饭锅正常工作时的功率在 1000W 左右，正常工作时的电流约为 I＝ ＝ ≈4.55A 左右， 故 A 符合实际；
B、家用冷暖空调的功率在 1000W 以上，故 B 不符合实际；
C、使用任何机械做功时， 都一定会有额外功， 机械效率都小于 100%，故 C 不符合实际；
D、一名中学生重力 G 约600N，从一楼登上三楼上升的高度为 h＝2×3m＝6m，该同学登楼做的功 W＝Gh＝600N ×6m＝3600J，故 D 不符合实际。
故选： A。
8．【解答】 解： 为检验“导体电阻跟导体长度有关”的猜想， 需要控制材料和横截面积相同，改变长度， 分析电阻 阻值的变化，应选②③；
为检验“导体电阻跟导体横截面积有关”的猜想，需要控制材料和长度相同，改变导体横截面积， 分析电阻阻值 的变化，应选①②；
为检验“导体电阻跟导体材料有关”的猜想，需要控制长度和横截面积相同，改变导体材料， 分析电阻阻值的变 化，应选②④；
所以 A 、B 、C 错误，D 正确；
故选： D。
9 ．【解答】 解： ∵P＝UI，
∴灯泡额定电流：
I 甲 ＝ ＝ ＝0.25A，
I 乙 ＝ ＝ ＝0.5A，
串联电路电流处处相等，
两灯泡串联时， 为保护电路，电路电流不超过 I 甲＝0.25A，
因为 P＝ ，
所以两只灯泡的电阻分别为 R 甲 ＝ ＝ ＝48Ω，
R 乙 ＝ ＝ ＝12Ω；
当电源电压为 U＝15V 时，
电路电流为 I＝ ＝ ＝0.25A，
因为 I＝I 甲 ，所以甲灯泡正常发光。
故选 A。
故选： A。
10 ．【解答】解： A、两电阻串联，计数器(电压表)测 R1 的电压，已知当有光照射时电阻变小， 故激光被遮挡瞬 间电阻 R1变大，故 A 错误；
B、由串联电阻的规律，电路的总电阻变大，由欧姆定律可知， 电路的电流变小， 故 B 错误；
CD、根据 U＝IR 可知，电流变小时， R2两端的电压变小， 由于电源电压不变，由串联电路的电压规律可知， 则 R1 两端的电压变大，故 C 正确、 D 错误。
故选： C。
11 ．【解答】解：(1)由 P＝UI 可得，正常工作时的电流 I＝ ＝5A， 由 I＝ 可得， 电热器内电热丝的电阻：
R＝ ＝44Ω，
(2) 当通过它的电流为 4A 时，该电热器的实际功率：
P 实＝I 实 2R＝(4A) 2 ×44Ω＝704W.
故选： B。
12 ．【解答】解：当开关 S 闭合时，小灯泡 L 不亮， 说明电路可能出现了断路现象或灯泡短路；
ab 间电压表有示数， 说明 a 到电源负极、 b 到电源正极之间都是通路；
cd 间电压表有示数， 说明 d 到电源负极、 c 到电源正极之间都是通路；
bc 间电压表无示数， 说明 c 到电源负极间有断路或bc 间有短路；
所以符合条件的只有 C。
故选： C。
13 ．【解答】解：
AB、由图像可知， 当 I＝0.2A 时， U1＝2.0V ，U2＝1.0V，根据欧姆定律可知 R1＝ ＝ ＝10Ω ，R2＝ ＝ ＝5Ω＜R1，故 AB 错误；
C、将 R1 、R2 串联接入电路，串联电路的电流处处相等， 且 R1＞R2，根据 U＝IR 可知通电后 R1两端的电压大
于 R2两端的电压， 故 C 正确；
D、将 R1 、R2 并联接入电路， 根据并联电路的电压特点可知 R1 、R2两端的电压相等，且 R1＞R2，根据 I＝ 可
知通电后通过 R1 的电流小于通过 R2 的电流， 故 D 错误。
故选 C。
14 ．【解答】解：
A．物理学中规定正电荷定向移动的方向为电流的方向， 故 A 错误；
B．电源是把其它形式的能转化为电能的装置， 故 B 正确；
C．电功率是表示电流做功快慢的物理量， 故 C 正确；
D．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以某段导体两端的电压为零时其阻值不为 零， 故 D 错误。
故选： BC。
15 ．【解答】解： A、物体内能的大小与温度、质量、状态等因素有关， 只根据温度无法判定内能的大小，故 A 错 误；
B、图中抽去玻璃板后，两瓶中的气体逐渐混合，这是扩散现象，这表明组成物质的分子在不停地做无规则运动， 故 B 正确；
C、图中两气门关闭， 活塞向下运动时，是内燃机的做功冲程， 内能转化为机械能， 故 C 错误；
D、图中酒精灯加热试管，化学能转化为内能，试管中的水沸腾后，水蒸气将软木塞推出，即水蒸气对瓶塞做功，
将水蒸气的内能转化机械能， 故 D 正确。
故选： BD。
16 ．【解答】解： A、同时闭合两个开关， 两灯分别处于两条支路， 两灯并联，故 A 正确；
B、若电压表和电流表的位置对调，电压表串联在电路中， 电流表与 L1 并联，因电压表内阻很大，电路的电流 很小， 两表都不会被烧坏，故 B 错误；
C、若先闭合 S1，为 L1 的简单电路， 电压表测电源电压， 电流表测 L1 的电流；再闭合 S2，两灯并联， 电压表测 电源电压， 则电压表示数不变； 而此时电流表测干路电流，根据并联电路电流的规律， 电流表的示数变大， 故 C 正确；
D、若灯 L1被短路，闭合 S 1 、S2 后， 则灯 L2也会短路，灯 L2不亮， 造成电流表损坏和电源短路，故 D 错误。 故选： AC。
二、填空题(每空 2 分共 28 分)
17 ．【解答】解：比热容是物质的一种特性，它只与物质的种类有关。
砂石的比热容为 0.92×103J/ (kg•℃)，表示的意义为：1kg 的砂石温度上升 1℃时，吸收的热量为 0.92×103J。
故答案为： 1kg 的砂石温度上升 1℃时， 吸收的热量为0.92×103J。
18 ．【解答】解：根据公式 R＝ 可知，
甲、乙两盏灯的电阻：R 甲 ＝ ＝ ＝1210Ω ，R 乙 ＝ ＝ ＝484Ω，
所以甲灯的电阻大于乙灯的电阻；
灯丝的材料相同，长度相同，由于灯丝的电阻与横截面积成反比， 所以乙灯的灯丝电阻小， 灯丝就较粗；
两盏灯两端电压均为 220V，都能正常工作，两灯实际功率都为额定功率，乙灯的额定功率大于甲灯， 所以使用 时乙灯较亮，甲灯较暗；
若把两盏灯串联在 220V 的电路中， 由于串联电路电流相等， 由 P＝UI＝I2R 可得甲、乙两灯实际功率之比： ＝ ＝ ＝ ＝ 。
故答案为： 乙； 乙； 5 ：2。
19．【解答】 解：(1) 只闭合 S1 时，电路为 L1 的简单电路，电流表测电路中的电流，则通过 L1 的电流为 0.6A，通
过 L2 的电流为 0A；
(2) 只闭合 S2时， 两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的 电流均为 0.2A；
(3) 当闭合 S1 和 S3 时， 两灯泡并联，电流表测干路电流，因为并联电路中各支路两端的电压相等， 干路中的 电流等于各支路电流的和，所以通过 L2 的电流为：
I2＝I ﹣ I1＝0.9A ﹣ 0.6A＝0.3A；
答：(1)只闭合 S1 时，通过 L1和 L2 的电流分别是 0.6A 、0A；
(2) 只闭合 S2 时， 通过 L1和 L2 的电流分别是 0.2A 、0.2A；
(3) 当闭合 S1和 S3 时， 通过 L2 的电流是 0.3A。
20 ．【解答】解：由图可知，进气门和排气门关闭， 活塞向上运动， 因此汽油机处于压缩冲程；
已知该汽油机飞轮的转速是 2400r/min＝40r/s，则该汽油机每秒可完成 20 个工作循环，即每秒对外做功 20 次。 故答案为： 压缩；20。
21．【解答】 解：(1) 电能表的读数： 数字方框中最后一位是小数， 单位是 kW•h，由图可知， 电能表此时的示数为 82.6kW•h；
(2) 600r/kW•h 表示电路中的用电器每消耗 1kW•h 电能， 电能表的转盘转过 600 转，
＝3×104J；
＝
则电能表的转盘转动 5 转，用电器消耗的电能：W＝
＝250W；
20 台型号相同的电脑显示器的待机总功率：P＝ ＝
由此可知， 一台电脑显示器的待机功率： P′＝＝ ＝12.5W。
故答案为： 82.6；3×104 ；12.5。
22 ．【解答】解：若甲是电流表， 则灯泡 L2 会被短路，所以只能为电压表；此时两灯泡并联， 电表乙与 L2 串联在
支路中，则电表乙为电流表。
故答案为： 电压表； 电流表。
三、作图题(每小题 2 分，共 6 分)
23 ．【解答】 解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开 开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：
24．【解答】解：小磁针的右端为 N 极，左端为 S 极，根据异名磁极相互吸引可知，螺线管的右端是 N 极， 左端为 S 极；
根据图示的线圈绕向和螺线管的 N 、S 极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入， 右端流出， 因此电源的左端为正极， 右端为负极；
磁体外部的磁感线是从 N 极出来回到 S 极的；如图所示：
25 ．【解答】解：由实物图知，两灯并联， 开关 S1在 L1支路上，S2在 L2支路上，电路图如图所示：
。
四、实验探究题(每空 2 分，共 18 分)
26 ．【解答】解：(1)由图可知， 需要连接滑动变阻器，其连接方法有两种： 一是左上右下， 二是左上左下； 为了使滑片向右移动灯泡变亮， 则电阻变小， 所以采用左上右下的连接，如图所示：
；
(2) 连接电路时， 为了防止触电，开关应断开； (3)实验中，小明利用电流表测通过小灯泡的电流，利用电压表测量加在小灯泡两端的电压， 故采用的是“伏 安法”测量小灯泡的电功率。
故答案为：(1) 见解析；(2)断开；(3) 伏安。
27 ．【解答】解：(1) A.将导体棒 ab 对调，通过导体的电流的方向不变、磁场方向不变， 受力方向不变；
B.保持磁体不动， 对调电源的正负极，通过导体的电流的方向发生了改变， 受力方向改变；
C. 电源的正负极和磁体的磁极同时对调， 电流方向、磁场方向同时发生了变化，受力方向不变； 故选 B；
(2) 通电导线在磁场中受力运动过程中， 电能转化为机械能；
(3) 小明想要让导体棒 ab 运动的速度更快， 可以增大电路中的电流(提高电源电压)、换用更强磁性的磁体、 换用更轻、导电性更好的导体棒，故 ABC 正确。
故答案为：(1) B；(2)电能转化为机械能；(3) ABC。
28 ．【解答】解：(1)连接电路时，为保护电路，开关应断开；
(2) 将 5Ω 的电阻接入电路，闭合开关， 移动滑片 P，发现电流表始终无示数，这说明电路出现了断路现象； 电压表有示数， 说明电压表与电源之间是接通的， 所以故障是定值电阻断路；
(3) 由图可知电流表选用小量程，其分度值为 0.02A，则电流表的示数为 0.4A；
(4) 根据欧姆定律可知，定值电阻两端的电压为 U’＝IR＝0.4A×5Ω＝2V； A 、30Ω 的电阻接入电路时，电路中的电流为：I’＝ ＝ A；
则滑动变阻器应接入电路的电阻为： R2＝ ＝ ＝60Ω，滑动变阻器的最大阻值为 50Ω，所以可以串联一
个 10Ω 的电阻来完成实验，故 A 正确；
B、由于定值电阻的阻值较大，滑动变阻器的最大阻值一定，换用 30Ω 的电阻时，定值电阻两端分担的电压较大，
会大于 2V，所以可以通过减小电源电压的方法来完成实验；
定值电阻两端的控制电压为 2V，故电源电压最小为 2V；
滑动变阻器阻值最大时，滑动变阻器两端的电压最大，最大电压为： U'2＝ A×50Ω≈3.3V；则电源的最大电
压为 U＝2V+3.3V＝5.3V，故 B 错误；
C、当 30 欧姆的电阻接入电路， 电路中的电流为： I’＝＝ A；
滑动变阻器阻值调至最大时，定值电阻两端控制的电压最小，则最小电压为：Umin＝R1＝ ×
30Ω＝2.25V；电源电压为 6V，所以控制的最大电压为 6V，即 U1 的取值范围为 2.25V ﹣ 6V，故 C 正确； 故选 B；
(5) 利用可选电阻继续实验，可得到结论：电压一定时， 电流与电阻成反比。
故答案为：(1) 断开；(2)断路；(3) 0.4；(4) B；(5) 反。
五、计算应用题(第 29 题 6 分， 第 30 题 7 分， 共 13 分。解答时， 要求写出必要的文字说明、公式和计算步骤等，
只写最后结果不得分)
29 ．【解答】解：(1)由 ρ ＝ 得， 消耗汽油的质量为： m ＝ρ 汽油 V＝0.75×103kg/m3 × 1.5×10 ﹣ 3m3＝1. 125kg；
(2) 汽油完全燃烧放出的热量为：
Q 放 ＝mq 汽油＝1. 125kg×4.5×107J/kg＝5.0625×107J。
答：(1)所消耗汽油的质量为 1. 125kg；
(2) 汽油燃烧所放出的热量为 5.0625×107J。
30 ．【解答】解：(1)甲、乙两地单根输电线的长度：
L＝40km，
因每条输电线每千米的电阻为 0.2Ω，
所以， 甲、乙两地单根输电线的电阻：
R＝40km×0.2Ω/km＝8Ω；
(2)由 I＝ 可得，电路中的总电阻：
R′＝ ＝ ＝0.5Ω，
输电线的总长度：
L′＝ ＝2.5km，
则短路位置到甲地的距离：
s ＝ ＝ ＝1.25km；
(3) 测量时电路消耗的电功率：
P＝UI＝0.3V×0.6A＝0. 18W。
答：(1)甲、乙两地单根输电线的电阻为 8Ω；
(2) 短路位置到甲地的距离为 1.25km；
(3) 测量时电路消耗的电功率为 0. 18W。
相关试卷
河北省石家庄市赵县2023-2024学年物理九上期末综合测试试题含答案： 这是一份河北省石家庄市赵县2023-2024学年物理九上期末综合测试试题含答案，共13页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
河北省石家庄市赵县2023-2024学年九年级上学期1月期末物理试题： 这是一份河北省石家庄市赵县2023-2024学年九年级上学期1月期末物理试题，共8页。
河北省石家庄市赵县2023-2024学年九年级上学期1月期末物理试题： 这是一份河北省石家庄市赵县2023-2024学年九年级上学期1月期末物理试题，共8页。
