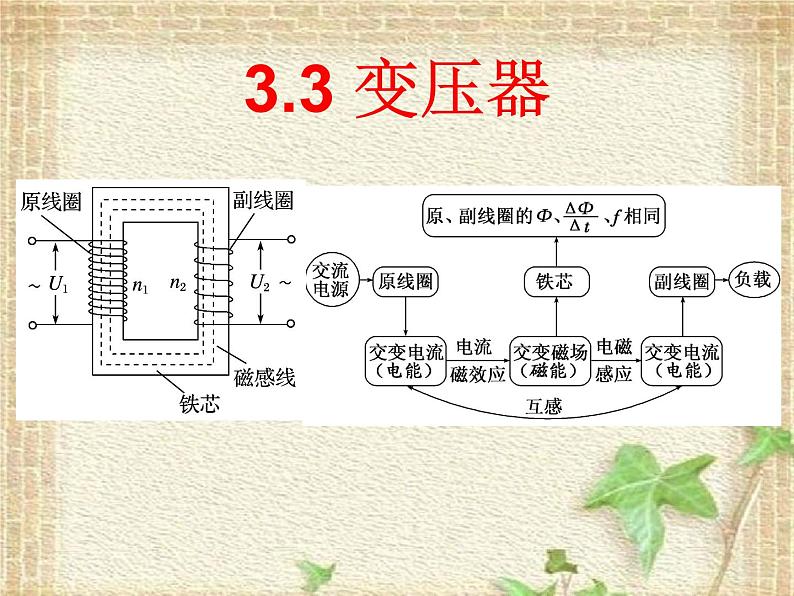

高中物理人教版 (2019)选择性必修 第二册3 变压器评课课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册3 变压器评课课件ppt，共21页。PPT课件主要包含了3变压器，理想变压器，P入＝P出，高电压，低电压，大电流，小电流等内容，欢迎下载使用。

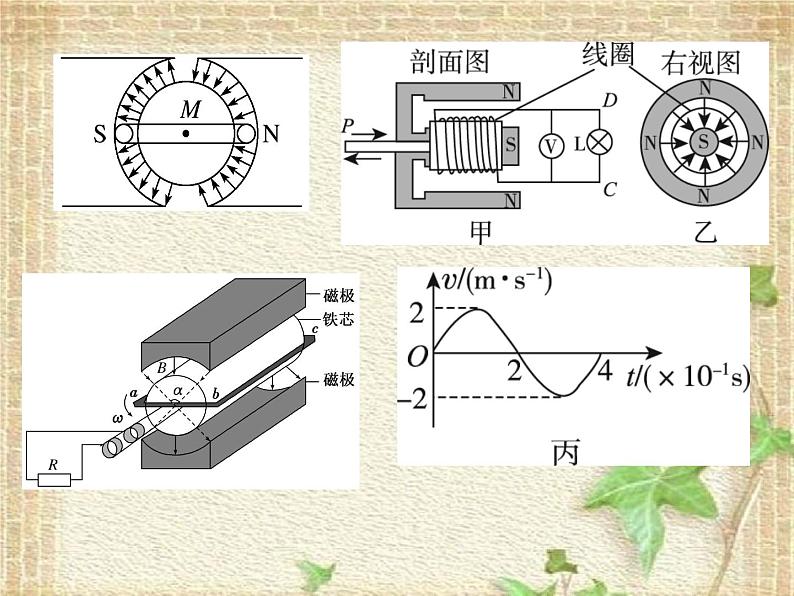

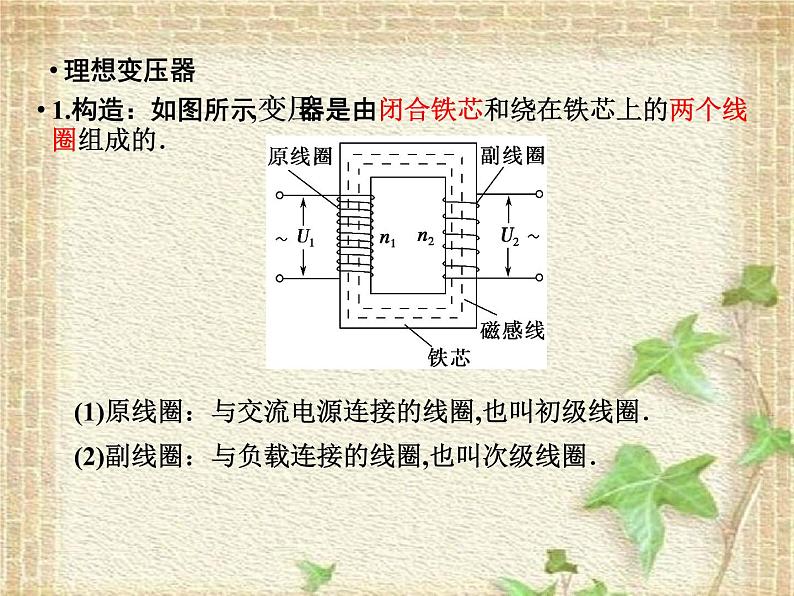

1.构造：如图所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的．
(1)原线圈：与交流电源连接的线圈,也叫初级线圈．(2)副线圈：与负载连接的线圈,也叫次级线圈．

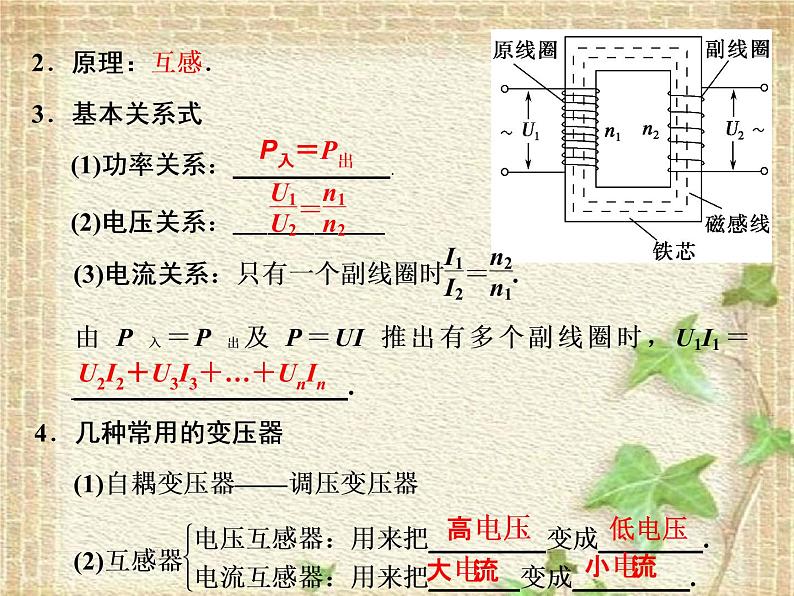

U2I2＋U3I3＋…＋UnIn

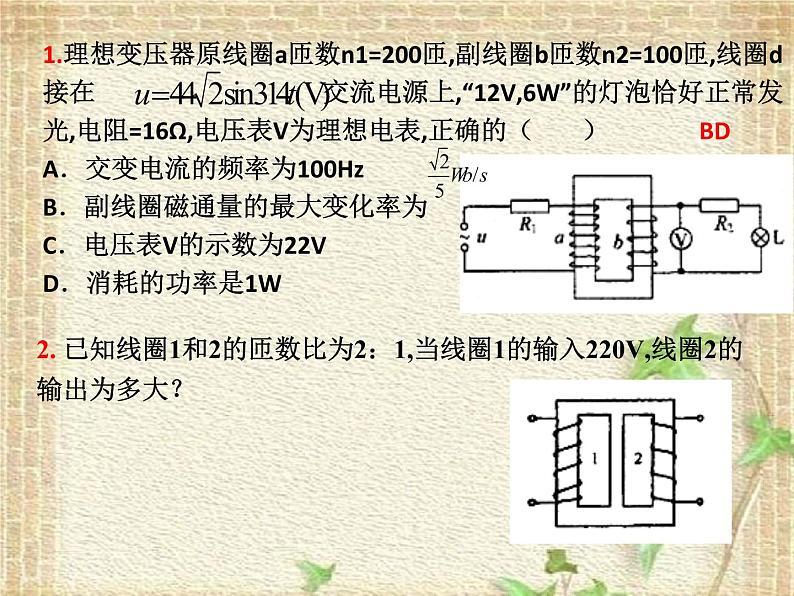

1.理想变压器原线圈a匝数n1=200匝,副线圈b匝数n2=100匝,线圈d接在 交流电源上,“12V,6W”的灯泡恰好正常发光,电阻=16Ω,电压表V为理想电表,正确的（ ）A．交变电流的频率为100HzB．副线圈磁通量的最大变化率为C．电压表V的示数为22VD．消耗的功率是1W
2. 已知线圈1和2的匝数比为2：1,当线圈1的输入220V,线圈2的输出为多大？

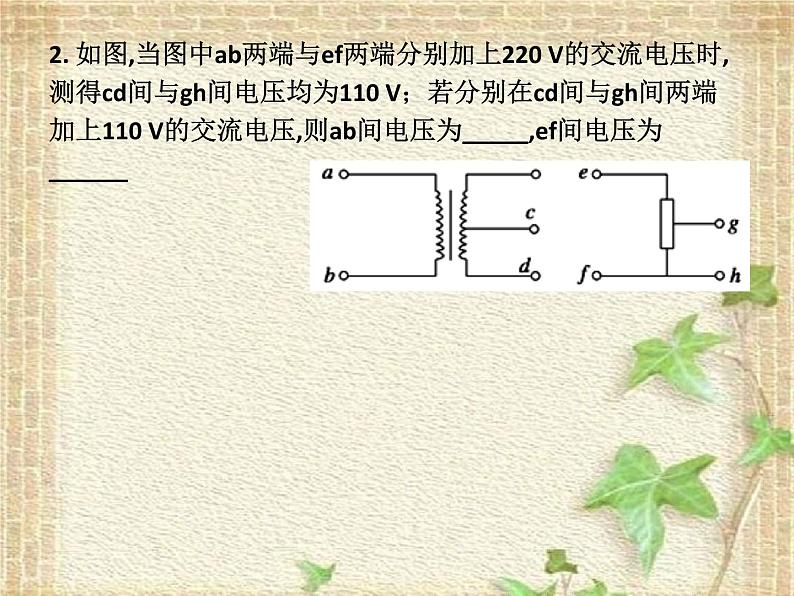

2. 如图,当图中ab两端与ef两端分别加上220 V的交流电压时,测得cd间与gh间电压均为110 V；若分别在cd间与gh间两端加上110 V的交流电压,则ab间电压为_____,ef间电压为______

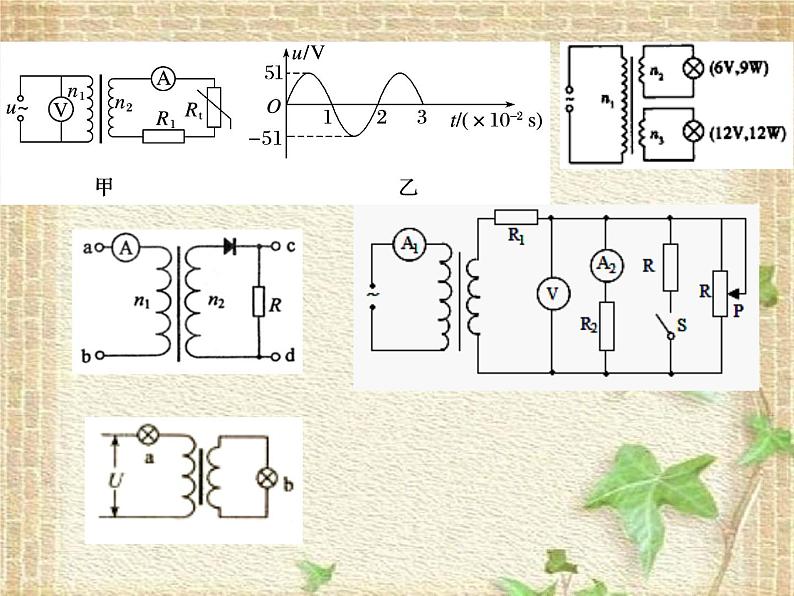

4. ① 当R3不变,滑动触头P顺时针转动时,电流表读数变___,电压表读数变____②当P不动,滑动变阻器滑动触头向下滑动时,电流表读数变___,电压表读数变____
匝数比为n∶1,输入U,电动机线圈电阻为R.当输入端接通电源后,电流表读数为I,电动机带动一重物匀速上升.正确的(　　) A．电动机两端电压为IR B．电动机消耗的功率为I2R C．原线圈中的电流为nI D．变压器的输入功率为 UI/n
在如图所示的铁芯上绕有4个线圈,匝数之比为n1∶n2∶n3∶n4＝1∶1∶2∶1,今在线圈1两端接正弦交流电源,下列判断正确的是(　　)A．U1＝U2＝ U3＝U4B．U1＝U2＝ U3,U4＝0C．U1＝U2＋U3＋U4D．以上均不对
如图所示,理想变压器原、副线圈的匝数比为20∶1,b接原线圈的中心触头,电压表和电流表均为理想电表．从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为u＝220sin 100πt(V),则(　　)A．单刀双掷开关与a连接,在滑动变阻器触头P向上移动的过程中,电压表和电流表的示数均变小B．原线圈和副线圈中交变电流的频率之比为20∶1C．当单刀双掷开关与b连接时,电压表的示数为22 VD．当单刀双掷开关由a拨向b时,电压表和电流表的示数均变小
(1)升降压变压器 (2)电流、电压互感器(3)自耦变压器(4)日字型变压器
U1____U2,触头顺时针转动,U2____

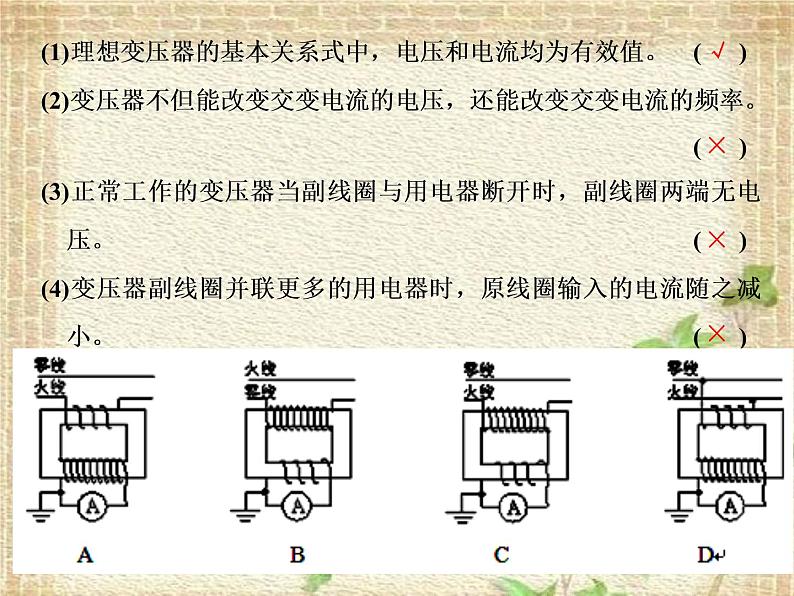

电流互感器输出端不可断路,电压互感器输出端不可短路.
