【中考二轮复习】2023年物理通用版专题全面复习训练—— 专题26 电学做图重点问题 （原卷版+解析版）

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）

                    第三部分  中考重点命题题型专题篇

专题26 电学做图重点问题

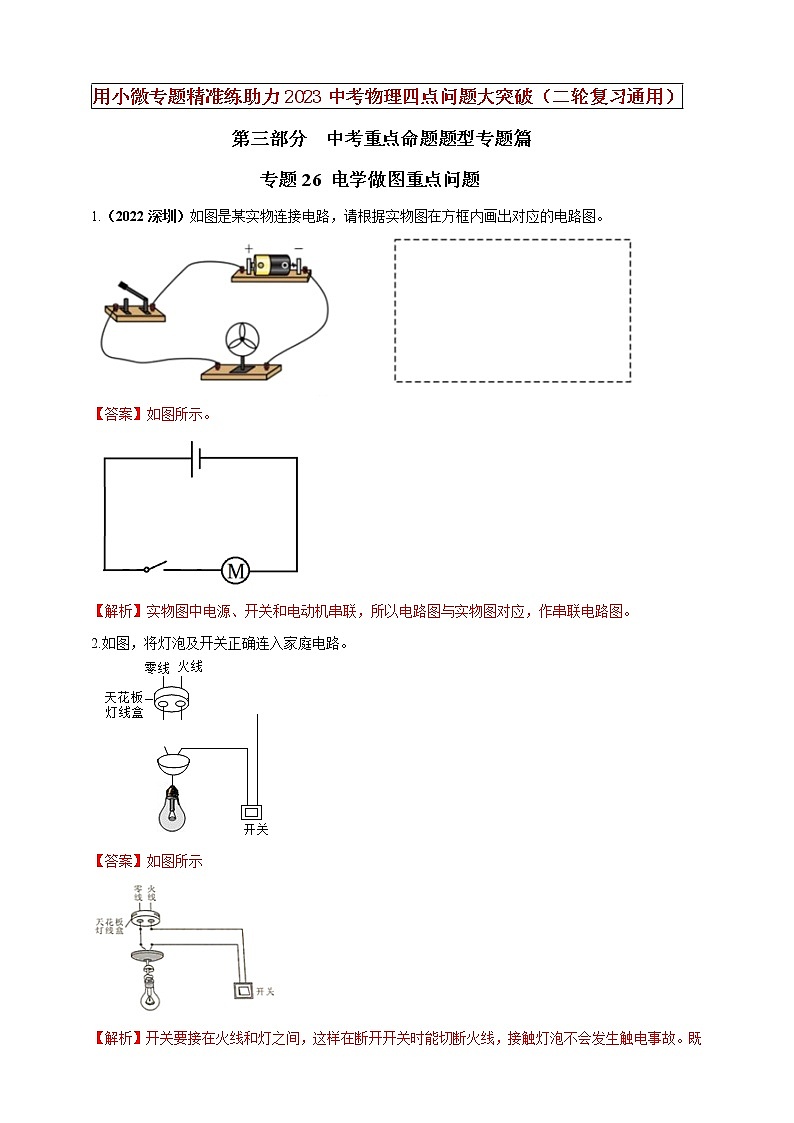

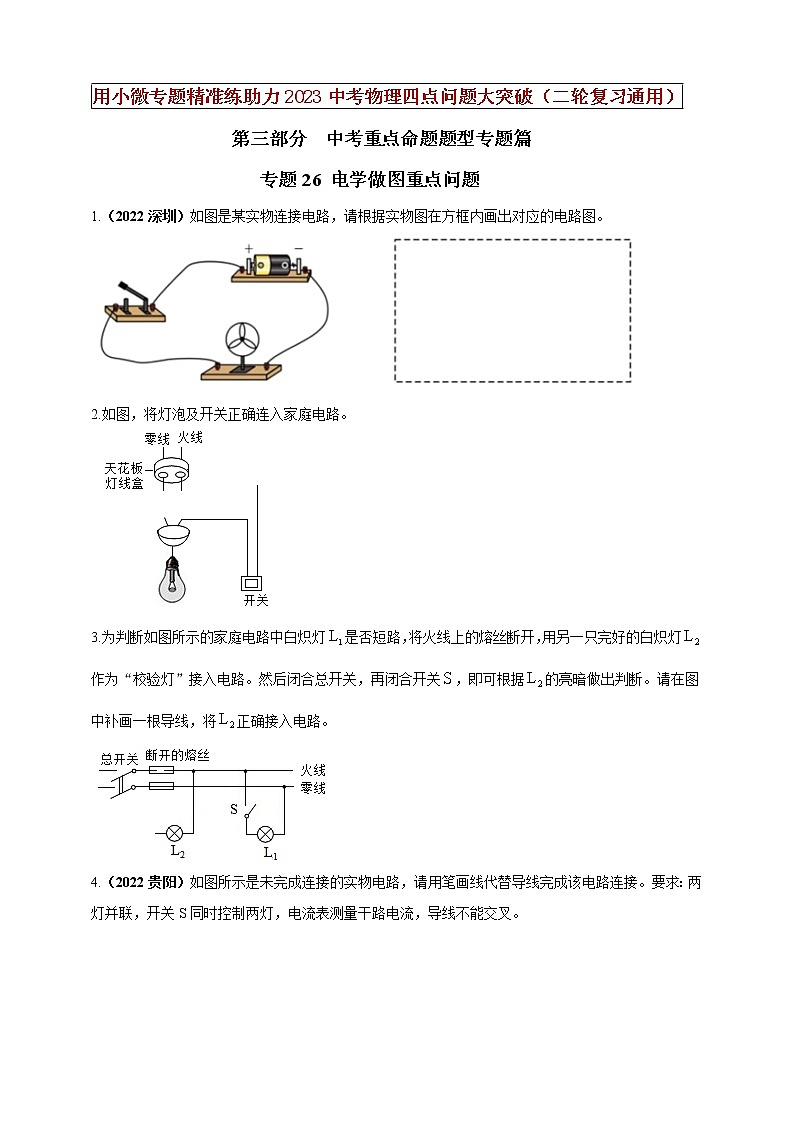

1.（2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2.如图，将灯泡及开关正确连入家庭电路。

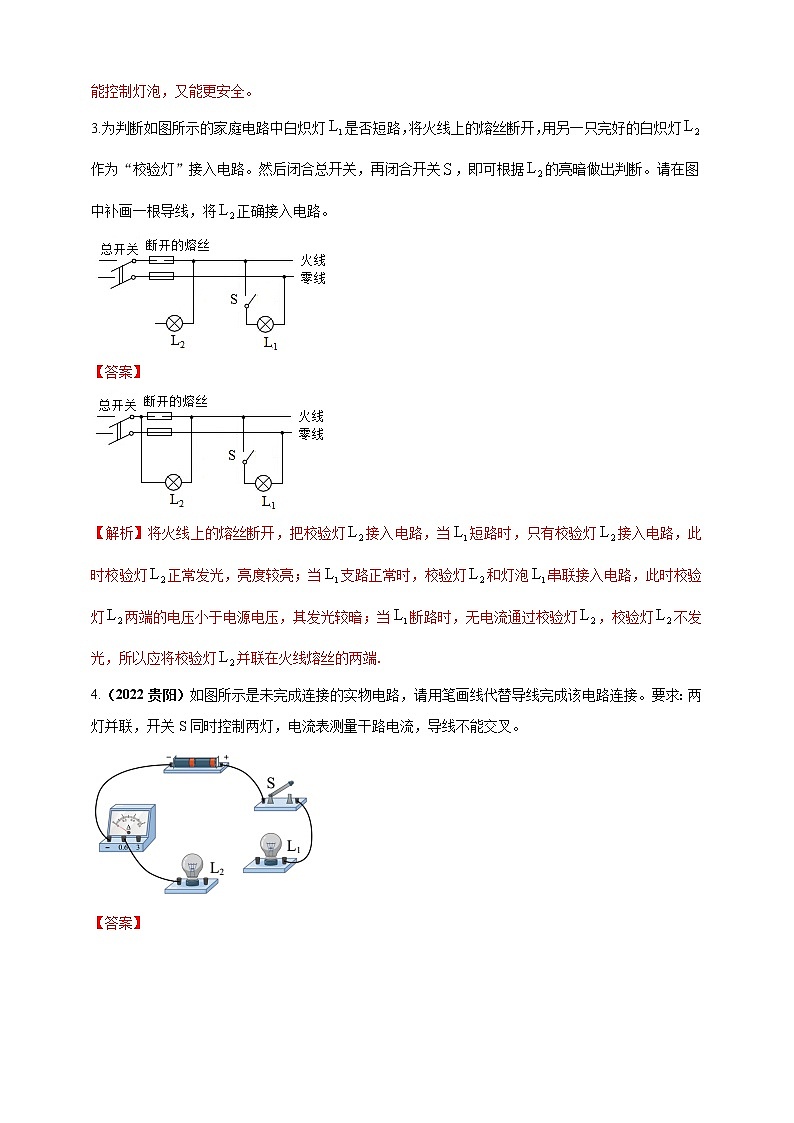

3.为判断如图所示的家庭电路中白炽灯是否短路，将火线上的熔丝断开，用另一只完好的白炽灯作为“校验灯”接入电路。然后闭合总开关，再闭合开关，即可根据的亮暗做出判断。请在图中补画一根导线，将正确接入电路。

4.（2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。

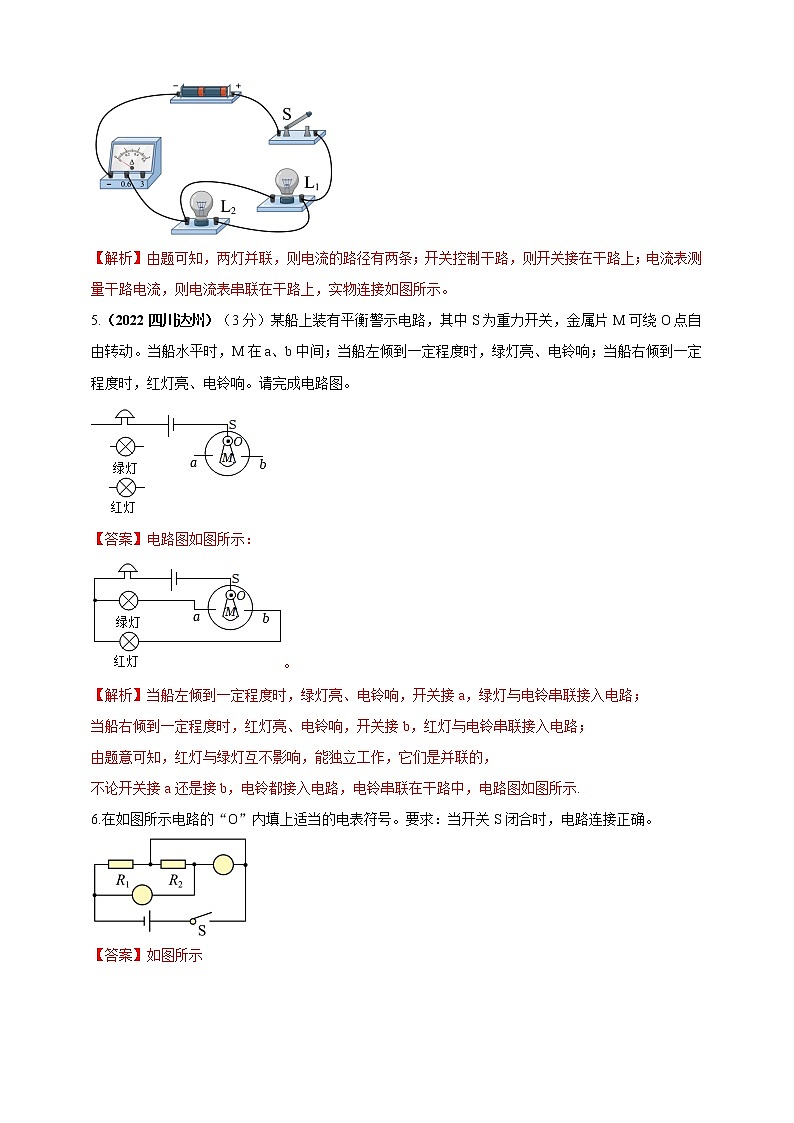

5.（2022四川达州）（3分）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时，红灯亮、电铃响。请完成电路图。

6.在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

7.（2022江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。

 8.（2022凉山州）请将图中的灯泡和开关接入照明电路。

9.（2022辽宁营口）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。

10.（2022四川遂宁）请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

11．如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。

12．请根据如图所示的实物图，画出对应的电路图。
