高中物理人教版 (2019)选择性必修 第二册1 楞次定律精品练习

这是一份高中物理人教版 (2019)选择性必修 第二册1 楞次定律精品练习，文件包含21楞次定律解析版docx、21楞次定律原卷版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。

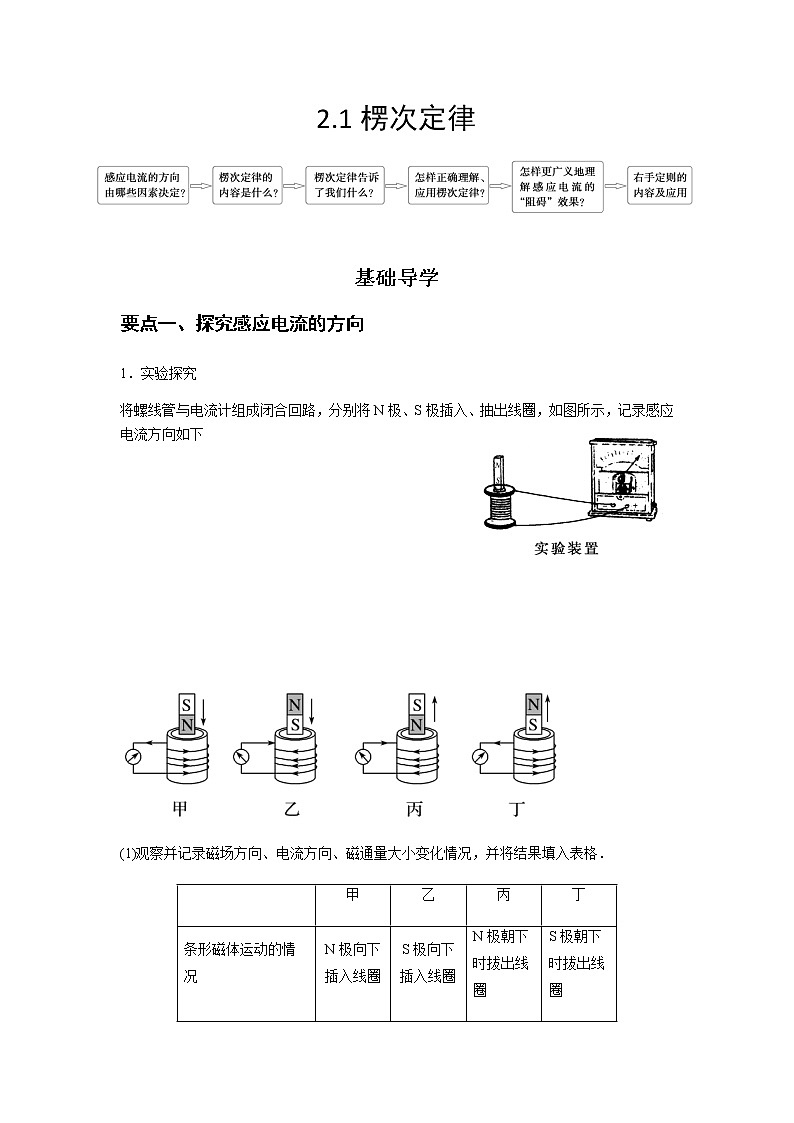

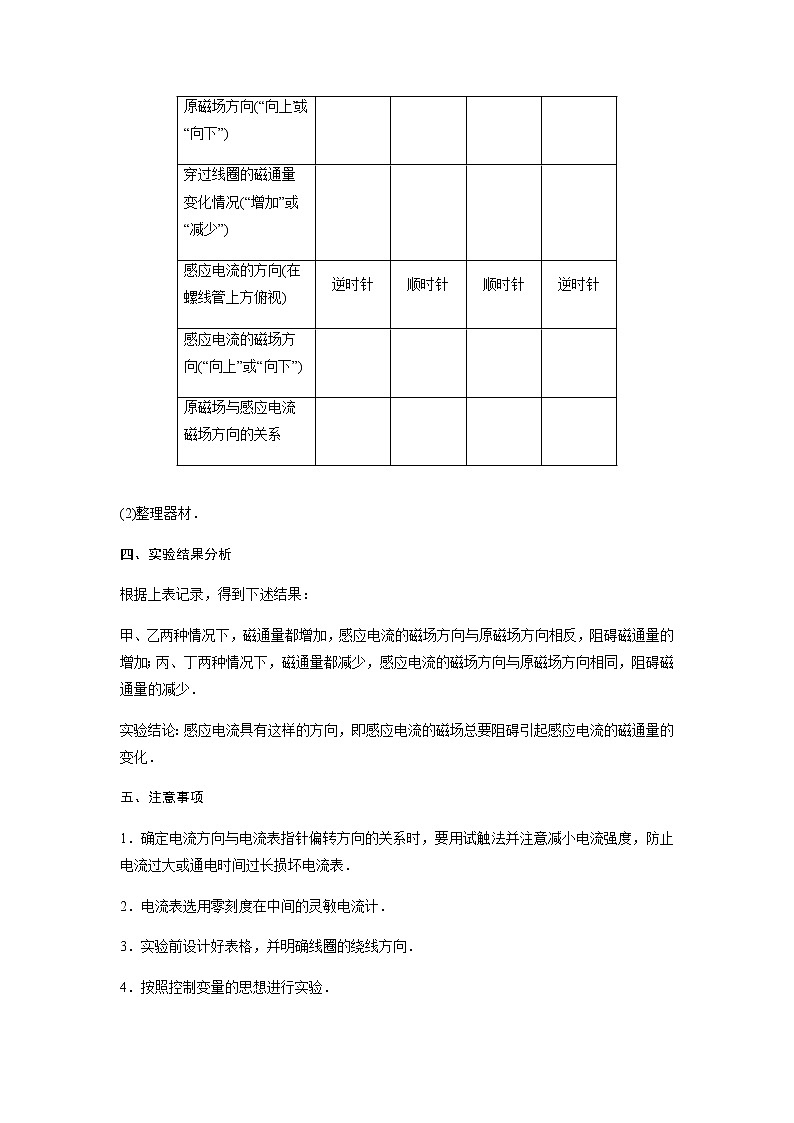

2.1楞次定律基础导学要点一、探究感应电流的方向1．实验探究将螺线管与电流计组成闭合回路，分别将N极、S极插入、抽出线圈，如图所示，记录感应电流方向如下     (1)观察并记录磁场方向、电流方向、磁通量大小变化情况，并将结果填入表格． 甲乙丙丁条形磁体运动的情况N极向下插入线圈S极向下插入线圈N极朝下时拔出线圈S极朝下时拔出线圈原磁场方向(“向上”或“向下”)    穿过线圈的磁通量变化情况(“增加”或“减少”)    感应电流的方向(在螺线管上方俯视)逆时针顺时针顺时针逆时针感应电流的磁场方向(“向上”或“向下”)    原磁场与感应电流磁场方向的关系     (2)整理器材．四、实验结果分析根据上表记录，得到下述结果：甲、乙两种情况下，磁通量都增加，感应电流的磁场方向与原磁场方向相反，阻碍磁通量的增加；丙、丁两种情况下，磁通量都减少，感应电流的磁场方向与原磁场方向相同，阻碍磁通量的减少．实验结论：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．五、注意事项1．确定电流方向与电流表指针偏转方向的关系时，要用试触法并注意减小电流强度，防止电流过大或通电时间过长损坏电流表．2．电流表选用零刻度在中间的灵敏电流计．3．实验前设计好表格，并明确线圈的绕线方向．4．按照控制变量的思想进行实验．5．进行一种操作后，等电流计指针回零后再进行下一步操作．要点二、楞次定律1．内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．2．从能量角度理解楞次定律感应电流沿着楞次定律所述的方向，是能量守恒定律的必然结果，当磁极插入线圈或从线圈内抽出时，推力或拉力做功，使机械能转化为感应电流的电能．要点三、右手定则伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．  要点突破突破一：正确理解楞次定律中的“阻碍”一词1．弄清“阻碍”的几个层次谁在阻碍“感应电流的磁场”在阻碍阻碍什么阻碍的是“引起感应电流的磁场的磁通量的变化”，而不是阻碍的引起感应电流的磁场、也不是阻碍的引起感应电流的磁通量如何阻碍磁通量增加时，阻碍其增加，感应电流的磁场方向与原磁场方向相反，起抵消作用；磁通量减少时，阻碍其减少，感应电流的磁场与原磁场方向一致，起补偿作用．为何阻碍(原)磁场的磁通量发生了变化．结果如何阻碍并不是阻止，只是延缓了磁通量的变化快慢，这种变化将继续进行，最终结果不受影响2.阻碍的几种表现(1)阻碍原磁通量的变化——“增反减同”．(2)阻碍(导体的)相对运动——“来拒去留”．(3)回路面积有增大或减小的趋势来反抗磁通量的变化．3．弄清阻碍与“阻止”、“相反”的区别(1)阻碍不是阻止，最终引起感应电流的磁通量还是发生了变化，是“阻而未止”．(2)阻碍不等同相反，当引起感应电流的磁通量增大时，感应电流的磁场与原磁场方向相反，当引起感应电流的磁通量减少时，感应电流的磁场与引起感应电流的磁场方向相同(增反减同)．(3)阻碍的是导体与磁体的相对运动，而不是阻碍导体或磁体的运动．突破二：楞次定律与右手定则的区别及联系 楞次定律右手定则区别研究对象整个闭合回路闭合回路的一部分，即做切割磁感线运动的导线适用范围各种电磁感应现象只适用于导体在磁场中做切割磁感线运动的情况应用用于磁感应强度B随时间变化而产生的电磁感应现象较方便用于导体切割磁感线产生电磁感应的现象较方便联系右手定则是楞次定律的特例突破三：右手定则与左手定则的比较比较项目右手定则左手定则作用判断感应电流方向判断通电导体所受磁场力的方向图例  因果关系运动→电流电流→运动应用实例发电机电动机 典例精析 题型一：利用楞次定律判断感应电流方向例一．如右图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是(　　)A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d    变式迁移1：如图所示，AOC是光滑的金属导轨，AO沿竖直方向，OC沿水平方向，ab是一根金属棒，立在导轨上，它从静止开始在重力作用下运动，运动过程中b端始终在OC上，a端始终在OA上，直到完全落在OC上，空间存在着匀强磁场，磁场方向垂直于纸面向里，则ab棒在上述过程中(　　)A．感应电流方向是b→aB．感应电流方向是a→bC．感应电流方向先是b→a，后是a→bD．感应电流方向先是a→b，后是b→a   题型二：右手定则的应用例二．如右图所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时(　　)A．圆环中磁通量不变，环中无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流   变式迁移2：如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外．一个矩形闭合导线框abcd，沿纸面由位置1(左)匀速运动到位置2.则(　　)     A．导线框进入磁场时，感应电流方向为a→b→c→d→aB．导线框离开磁场时，感应电流方向为a→d→c→b→aC．导线框离开磁场时，受到的安培力方向水平向右D．导线框进入磁场时，受到的安培力方向水平向左  题型三：楞次定律的本质及推广例三．如右图所示，A为水平放置的橡胶圆盘，在其侧面带有负电荷，在A正上方用丝线悬挂一个金属圆环B(丝线在B上面未画出)，使B的环面在水平面上与圆盘平行，其轴线与橡胶盘A的轴线O1O2重合．在橡胶盘A绕其轴线O1O2按图中箭头方向减速转动的过程中，金属圆环B有(　　)A．扩大半径的趋势，丝线受到的拉力增大B．扩大半径的趋势，丝线受到的拉力减小C．缩小半径的趋势，丝线受到的拉力减小D．缩小半径的趋势，丝线受到的拉力增大      变式迁移3：如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P向左移动，则金属环A将向________(填“左”或“右”)运动，并有________(填“收缩”或“扩张”)趋势．      强化训练一、选择题1、如下图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中(　　)    A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b向a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流2、电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是(　　)A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电  3．如下图所示，绕在铁芯上的线圈M与电源、滑动变阻器和开关组成了一个闭合回路，在铁芯的右端，线圈P与电流表连成闭合电路．下列各种情况中说法正确的是(　　)     A．开关S闭合后，线圈P中有感应电流，M、P相互排斥B．开关S闭合后，使变阻器滑片向左匀速移动，线圈P中有感应电流，M、P相互排斥C．开关S闭合后，使变阻器滑片向右匀速移动，线圈P中有感应电流，M、P相互排斥D．开关S闭合瞬间，线圈P中有感应电流，M、P相互吸引4、如图所示，A、B都是铝环，A环闭合，B环有缺口，两者固定在横梁两端，横梁可绕中间支点转动。某同学用条形磁铁的一个磁极靠近或远离静止的A、B环，观察到不同现象。下列推断正确的是（　　）A．N极远离A环时，A环被吸引是由于A环被磁化B．S极靠近A环时，A环产生顺时针方向的电流C．N极靠近B环时，B环不动，是因为B环内磁通量不发生变化D．S极远离B环时，B环不动，是因为B环没有产生感应电动势5、如图甲所示，水平桌面上固定着一根绝缘的长直导线，矩形导线框abcd靠近长直导线静止放在桌面上。当长直导线中的电流按图乙所示的规律变化时（图甲中电流所示的方向为正方向），则（　　） A． t1到t2时间内，线框内电流的方向为abcda，线框受力向右B．t2到t3时间内，线框内电流的方向为abcda，线框受力向左C．0到t2时间内，线框内感应电流方向不变，线框受力方向也不变D．t1到t3时间内，线框内感应电流方向不变，线框受力方向改变6．如图所示，在上下无边界的匀强磁场中放一矩形金属线框，且磁场的方向与矩形金属线框垂直，其中为中轴线，矩形金属线框开始有一半在匀强磁场中，要使矩形金属线框中产生感应电流，下列措施可行的是（       ）A．将矩形金属线框沿垂直纸面方向向外平移B．以边为轴转动，且转过的角度小于60°C．将矩形金属线框在纸面内向上平移D．矩形金属线框以为轴转动7．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示方式连接。在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑动端P向左加速滑动时，电流计指针向右偏转。由此可以推断（　　）A．线圈A向上移动或滑动变阻器的滑动端P向右加速滑动，都能引起电流计指针向左偏转B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向8．如图所示，在某节实验课上，李老师把一个带有长铁芯的导电线圈L、开关S和电源用导线连接起来，并将一金属套环套过线圈L的铁芯后放在线圈上方。闭合开关S的瞬间，套环立刻跳起。某同学另找来器材再做此实验。他连接好电路，经重复试验，导电线圈上的套环均未动。对比李老师演示的实验，下列四个说法中，导致套环未动的原因可能是（       ） A．导电线圈接在了直流电源上 B．电源电压过高C．所选导电线圈的匝数太多 D．所用套环的材料与李老师的不同9．如图为“研究电磁感应现象”的实验装置，现将电池组、滑动变阻器、带铁芯的线圈A。线圈BC。电流计及电键按如图所示连接，已知电路接通时A中电流方向如图中箭头所示。关于实验现象，下列判断正确的是（　　）A．将线圈A迅速插入下面线圈时，通过电流计的电流方向是B→G→CB．将线圈A插入下面线圈稳定后，通过电流计的电流方向是C→G→BC．线圈A插入下面线圈稳定后，将变阻器滑片迅速向左滑动时电流计指针不偏转D．将线圈A从下面线圈中拔出时，快速拔比慢慢拔过程中电流计的最大偏转角度大10．如图所示，一种延时继电器的示意图，铁芯上有两个线圈A和B．线圈A跟电源连接，线圈B两端连在一起构成一个闭合回路。在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起使触头C离开，而是过一小段时间才执行这个动作。下列说法正确的是（　　） A．线圈B不闭合，仍会产生延时效应B．将衔铁D换成铜片，延时效果更好C．保持开关S闭合，线圈B中磁通量为零D．断开开关S的瞬间，线圈B中的电流从上往下看为顺时针方向11．如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ，Ⅰ和Ⅲ都很靠近Ⅱ、在这个过程中，线圈中感应电流（　　）A．沿abcda流动B．沿adcba流动C．由Ⅰ到Ⅱ是沿abcda流动，由Ⅱ到Ⅲ是沿adcba流动D．由Ⅰ到Ⅱ是沿adcba流动，由Ⅱ到Ⅲ是沿abcda流动12．如图，金属圆形线圈a套在条形磁铁上，条形磁铁与线圈a所在的平面垂直且穿过线圈圆心，若将线圈a对称地扩展为线圈b的形状，则穿过线圈的磁通量变化情况是（　　）A．增大 B．不变C．减小 D．不能确定13．如图所示，弹簧上端固定，下端悬挂一个磁铁，磁铁的N极向下。将磁铁托起到某一高度（弹簧处于压缩状态）后放开，磁铁能上下振动较长时间才停下来。如果在磁铁下端放一个固定的闭合金属圆环（如右图所示），仍将磁铁托起到同一高度后放开，磁铁就会很快地停下来。针对这个现象下列解释正确的是（　　）A．磁铁和弹簧组成的系统机械能守恒B．若磁铁的S极向下，磁铁振动时间会变长C．磁铁很快停下来的主要原因是圆环中产生了感应电流D．金属圆环的制作材料一定不是铝，因为磁铁对铝不会产生力的作用
