山东省枣庄市峄城区2022-2023学年九年级上学期物理期末试题

这是一份山东省枣庄市峄城区2022-2023学年九年级上学期物理期末试题，共23页。试卷主要包含了选择题，填空题，作图与实验探究题，计算题等内容，欢迎下载使用。

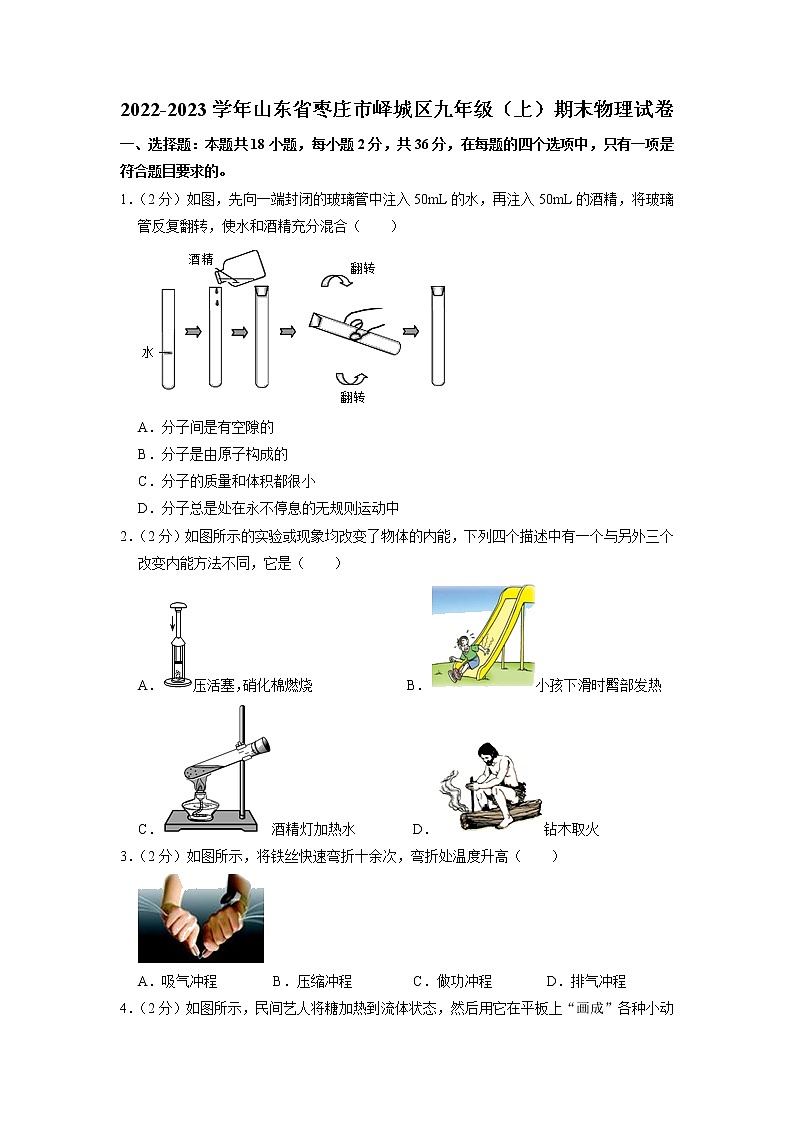

2022-2023学年山东省枣庄市峄城区九年级（上）期末物理试卷
一、选择题：本题共18小题，每小题2分，共36分，在每题的四个选项中，只有一项是符合题目要求的。
1．（2分）如图，先向一端封闭的玻璃管中注入50mL的水，再注入50mL的酒精，将玻璃管反复翻转，使水和酒精充分混合（　　）

A．分子间是有空隙的
B．分子是由原子构成的
C．分子的质量和体积都很小
D．分子总是处在永不停息的无规则运动中
2．（2分）如图所示的实验或现象均改变了物体的内能，下列四个描述中有一个与另外三个改变内能方法不同，它是（　　）
A．压活塞，硝化棉燃烧 B．小孩下滑时臀部发热
C．酒精灯加热水 D．钻木取火
3．（2分）如图所示，将铁丝快速弯折十余次，弯折处温度升高（　　）

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程

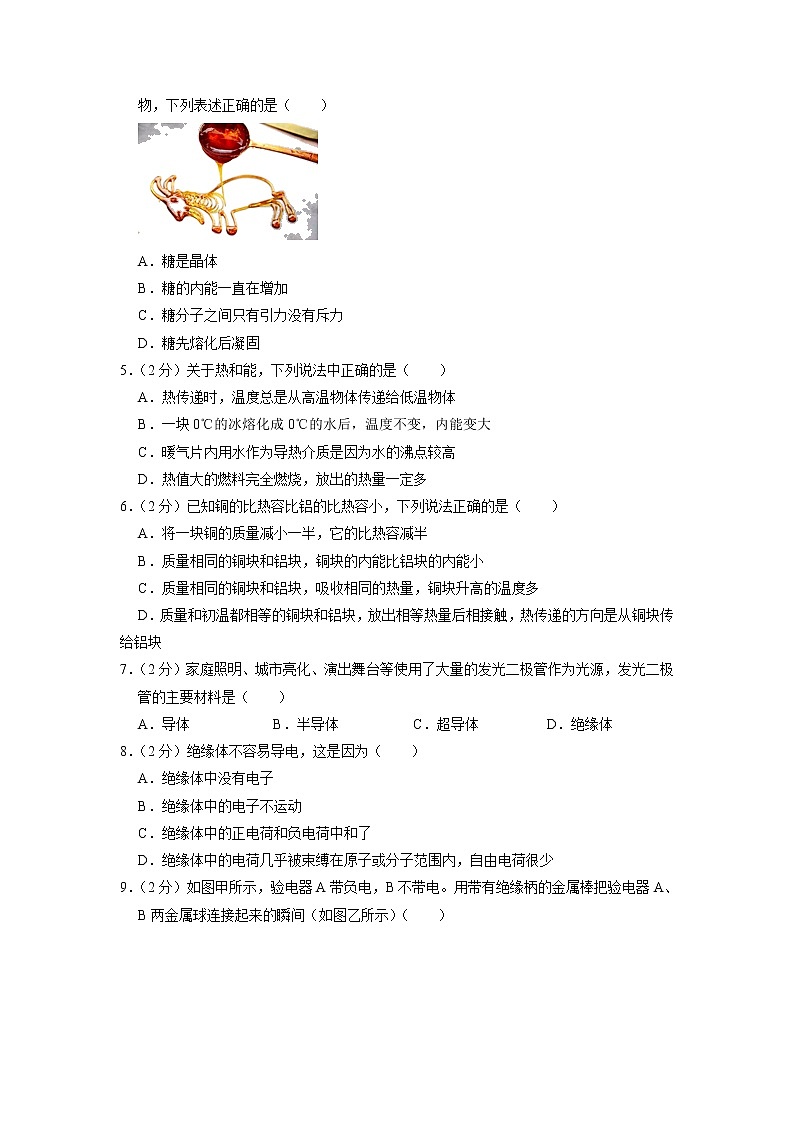

4．（2分）如图所示，民间艺人将糖加热到流体状态，然后用它在平板上“画成”各种小动物，下列表述正确的是（　　）

A．糖是晶体
B．糖的内能一直在增加
C．糖分子之间只有引力没有斥力
D．糖先熔化后凝固
5．（2分）关于热和能，下列说法中正确的是（　　）
A．热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．暖气片内用水作为导热介质是因为水的沸点较高
D．热值大的燃料完全燃烧，放出的热量一定多
6．（2分）已知铜的比热容比铝的比热容小，下列说法正确的是（　　）
A．将一块铜的质量减小一半，它的比热容减半
B．质量相同的铜块和铝块，铜块的内能比铝块的内能小
C．质量相同的铜块和铝块，吸收相同的热量，铜块升高的温度多
D．质量和初温都相等的铜块和铝块，放出相等热量后相接触，热传递的方向是从铜块传给铝块
7．（2分）家庭照明、城市亮化、演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是（　　）
A．导体 B．半导体 C．超导体 D．绝缘体
8．（2分）绝缘体不容易导电，这是因为（　　）
A．绝缘体中没有电子
B．绝缘体中的电子不运动
C．绝缘体中的正电荷和负电荷中和了
D．绝缘体中的电荷几乎被束缚在原子或分子范围内，自由电荷很少

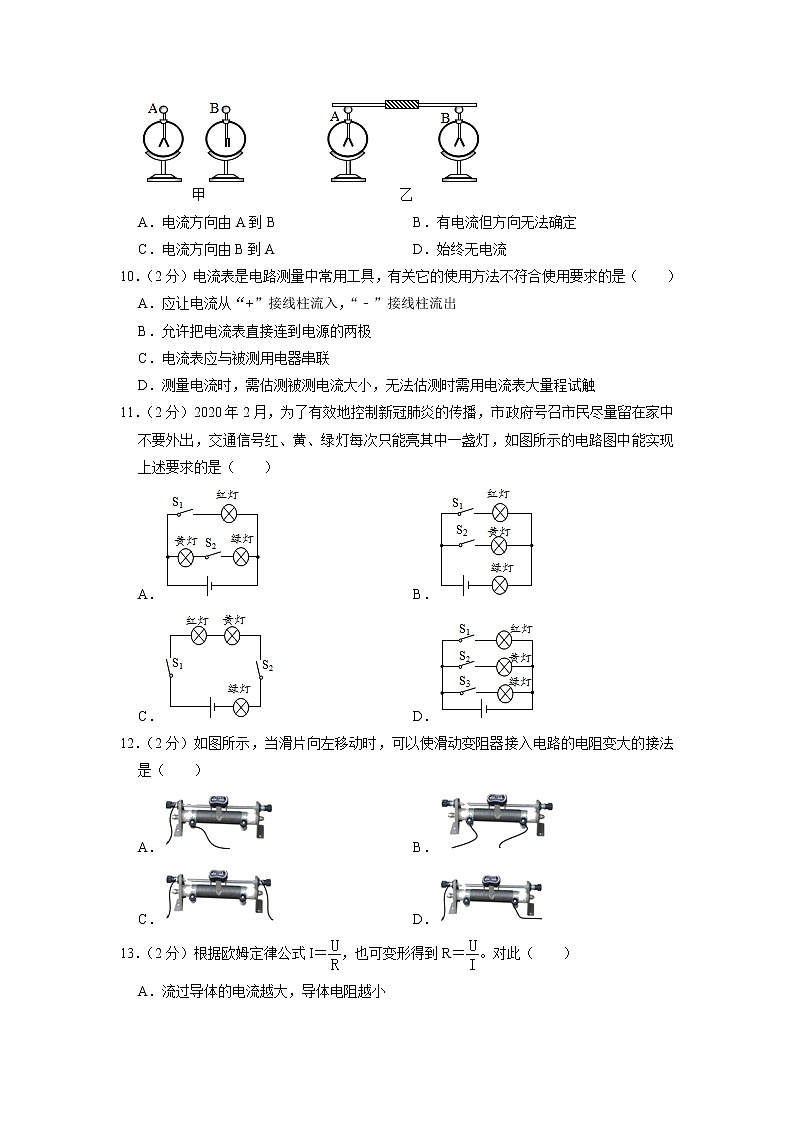

9．（2分）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示）（　　）

A．电流方向由A到B B．有电流但方向无法确定
C．电流方向由B到A D．始终无电流
10．（2分）电流表是电路测量中常用工具，有关它的使用方法不符合使用要求的是（　　）
A．应让电流从“+”接线柱流入，“﹣”接线柱流出
B．允许把电流表直接连到电源的两极
C．电流表应与被测用电器串联
D．测量电流时，需估测被测电流大小，无法估测时需用电流表大量程试触
11．（2分）2020年2月，为了有效地控制新冠肺炎的传播，市政府号召市民尽量留在家中不要外出，交通信号红、黄、绿灯每次只能亮其中一盏灯，如图所示的电路图中能实现上述要求的是（　　）
A． B．
C． D．
12．（2分）如图所示，当滑片向左移动时，可以使滑动变阻器接入电路的电阻变大的接法是（　　）
A． B．
C． D．
13．（2分）根据欧姆定律公式I＝，也可变形得到R＝。对此（　　）
A．流过导体的电流越大，导体电阻越小
B．某段导体两端电压为0时，其电阻为0
C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
14．（2分）关于生活用电，下列说法正确的是（　　）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
15．（2分）如图所示，甲为可调亮度台灯，乙为电位器的结构图，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）

A．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
C．若只将a、c接入电路，转动旋钮灯泡亮度改变
D．若只将b、c接入电路，转动旋钮灯泡亮度不变
16．（2分）一种试电笔的构造如图所示，下列说法正确的是（　　）

A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
17．（2分）如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（　　）

A．天然气浓度增大，电压表示数变小
B．天然气浓度增大，电流表示数变小
C．天然气浓度减小，电压表示数变小
D．天然气浓度减小、电流表示数变大
18．（2分）如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W．电源电压不变，且灯丝电阻不受温度的影响。则L1、L2两灯灯丝电阻之比是（　　）

A．1：3 B．4：3 C．3：1 D．3：4
二、填空题：本题共6小题，每空1分，共14分。
19．（2分）当液体温度升高时，其分子　 　加剧，以致于表层中有更多的分子脱离液体分子的束缚跑到空气中去。气体分子间距很大，相互作用力很小　 　和体积。
20．（2分）如图为晶体熔化图象，物体t3时刻的内能　 　t2时刻的内能（大于，小于，等于），理由是　 　。

21．（2分）露天燃烧秸秆会严重污染环境，若将秸秆制成“秸秆煤”可提高秸秆的利用率，秸秆煤的热值为2.1×107J/kg，完全燃烧10kg的秸秆煤可放出 　 　J的热量；在一个标准大气压下，若这些热量的30%被250kg、20℃的水吸收　 　℃。[水的比热容c＝4.2×103J/（kg•℃）]
22．（2分）我国家庭电路的电压为　 　V；如图所示是小明家中一周前、后电能表示数，他家这周消耗了　 　kW•h的电能。

23．（3分）一个滑动变阻器上标有“50Ω 1.5A”的字样，分别表示它的 　 　是50Ω和 　 　是1.5A。滑动变阻器在接入电路时，要将滑片P置于 　 　。
24．（3分）如图所示电路中，只闭合开关　 　时，灯L1和灯L2并联；只闭合开关　 　时，灯L1与L2串联；只闭合开关S1和S2时，电路处于　 　（填“通路”、“断路”或“短路”）状态。

三、作图与实验探究题：本题共4个小题，每图或每空2分，共36分。
25．（2分）如图中，将插座和控制插座的开关正确接入家庭电路中。

26．（10分）如图甲是小明“探究串联电路的电压规律”的实验电路图。
（1）实验时，灯L1和灯L2的规格应 　 　（填“相同”或“不相同”）。
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点AB＝3V，UBC＝0V，UAC＝3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是 　 　。
（3）处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示　 　；为了使实验结果更准确，接下来小明应该：断开开关，　 　。
（4）正确实验后，小明分析多组数据得出结论：　 　。（请使用文字叙述）

27．（10分）在学习《电能表与电功》一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V 0.3A”和“3.8V 0.3A”的灯泡L1和L2，连接电路如图所示。

（1）闭合开关后，发现两灯均不发光，电压表V1的示数很大，电压表V2的示数为0，故障的可能原因是　 　。
（2）排除故障后闭合开关，电压表V1的示数如图，此时的电压值为　 　V。
（3）此实验中一定时间内电流做功的多少可以通过观察　 　来比较，所用的研究方法为　 　。
（4）如果将这两只灯泡并联接入电压为2.5V的电路中，较亮的灯泡是　 　。（选填“L1”或“L2”）
28．（14分）探究电流与电压的关系实验中，小伟设计了如图所示的电路
（1）请你帮助他们用笔画线代替导线将图乙实物图连接完整；
（2）小伟首先把5Ω的电阻接入电路，闭合开关后，应将滑动变阻器的滑片缓缓向　 　（左或右）端移动，直到电压表示数恰为1V，电流表示数如图所示。此时电流的大小为　 　A；
（3）小伟不断调节滑动变阻器的滑片，多次改变电阻两端的电压并记录对应的电流值如表，由此可以归纳出结论是　 　。

次数
1
2
3
R＝5Ω
U/V
1
2
3
I/A

0.4
0.6
（4）小伟接着测量额定电压为2.5V的小灯泡的额定功率，把5Ω的电阻换成了额定电压为2.5V的小灯泡，调节滑动变阻器的滑片使电压表的示数为　 　V，读出电流表的示数，根据公式　 　求出额定功率。但是在实际实验时闭合开关后，发现电压表指针向左偏转，这可能是　 　。
四、计算题：本题包括2个小题，共14分。解答时应写出必要的文字说明、公式和重要的运算步骤，只写出最后答案的不得分。
29．（7分）一只标有“6V 3W”字样的小灯泡L与一个阻值为8Ω的定值电阻R串联，接在电源电压恒定不变的电路中，接通电路后
（1）电路中的电流I；
（2）电源电压U；
（3）通电20s，整个电路消耗的电能W。
30．（7分）如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。它有三段温控功能：高温炖，中温煮和低温熬，下表是该电炖锅的部分参数。（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g＝10N/kg）
项目
参数
电源电压（V）
220
中温挡功率（W）
400
高温挡功率（W）
1100
容积（L）
1
（1）开关S1、S2处于什么状态，电炖锅为低温挡，说明判断依据；
（2）求R1、R2的阻值；
（3）在标准大气压下，使用高温挡将初温是12℃的一锅水烧开，若电炖锅高温挡加热效率为80%


2022-2023学年山东省枣庄市峄城区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本题共18小题，每小题2分，共36分，在每题的四个选项中，只有一项是符合题目要求的。
1．（2分）如图，先向一端封闭的玻璃管中注入50mL的水，再注入50mL的酒精，将玻璃管反复翻转，使水和酒精充分混合（　　）

A．分子间是有空隙的
B．分子是由原子构成的
C．分子的质量和体积都很小
D．分子总是处在永不停息的无规则运动中
【解答】解：酒精和水都是由分子构成的物质，它们的分子之间都存在一定的间隔。
当把酒精和水混合以后，两种分子不发生化学反应，
进入彼此的分子间隔，所以总体积会小于二者的体积之和，BCD错误。
故选：A。
2．（2分）如图所示的实验或现象均改变了物体的内能，下列四个描述中有一个与另外三个改变内能方法不同，它是（　　）
A．压活塞，硝化棉燃烧 B．小孩下滑时臀部发热
C．酒精灯加热水 D．钻木取火
【解答】解：
A、压活塞，空气内能变大，硝化棉燃烧；
B、从滑梯上滑下时克服摩擦做功、温度升高；
C、用酒精灯给冷水加热；
D、钻木取火是通过克服摩擦将机械能转化为内能的过程；
可见只有C选项与其它选项的方式不同。
故选：C。
3．（2分）如图所示，将铁丝快速弯折十余次，弯折处温度升高（　　）

A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
【解答】解：将铁丝快速弯折十余次，对铁丝做功，温度升高；汽油机的压缩冲程是机械能转化为内能的冲程。
故选：B。
4．（2分）如图所示，民间艺人将糖加热到流体状态，然后用它在平板上“画成”各种小动物，下列表述正确的是（　　）

A．糖是晶体
B．糖的内能一直在增加
C．糖分子之间只有引力没有斥力
D．糖先熔化后凝固
【解答】解：A.糖属于晶体，但作糖画的糖是白糖和麦芽糖的混合物。故A错误；
B.糖在加热过程中内能增加，冷却变硬过程中内能减少；
C.分子间同时存在引力与斥力，故C错误；
D.在“将糖加热到流体状态”是固体变成液体，是熔化现象，是凝固现象。
故选：D。
5．（2分）关于热和能，下列说法中正确的是（　　）
A．热传递时，温度总是从高温物体传递给低温物体
B．一块0℃的冰熔化成0℃的水后，温度不变，内能变大
C．暖气片内用水作为导热介质是因为水的沸点较高
D．热值大的燃料完全燃烧，放出的热量一定多
【解答】解：A．发生热传递时，故A错误；
B．一块0℃的冰熔化成0℃的水后，温度不变，故B正确；
C．暖气片内用水作为导热介质是因为水的比热容较大，降低相同的温度，故C错误；
D．由燃料完全燃烧放出的热量公式Q放＝mq可知，热值大的燃料完全燃烧，还要看完全燃烧燃料的质量大小。
故选：B。
6．（2分）已知铜的比热容比铝的比热容小，下列说法正确的是（　　）
A．将一块铜的质量减小一半，它的比热容减半
B．质量相同的铜块和铝块，铜块的内能比铝块的内能小
C．质量相同的铜块和铝块，吸收相同的热量，铜块升高的温度多
D．质量和初温都相等的铜块和铝块，放出相等热量后相接触，热传递的方向是从铜块传给铝块
【解答】解：A、比热容是物质的一种特性，故将一块铜的质量减小一半，故A错误；
B、影响物体内能的因素有物质的种类、温度和状态，因此不确定二者之间的内能大小；
C、根据Δt＝，质量相同的铜块和铝块，铜的比热容较小，故C正确；
D、根据Δt＝，质量相同的铜块和铝块，铜的比热容较小，铜块和铝块初温相同，所以热传递的方向是从铝块传给铜块。
故选：C。
7．（2分）家庭照明、城市亮化、演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是（　　）
A．导体 B．半导体 C．超导体 D．绝缘体
【解答】解：
材料有导体、绝缘体和半导体之分，故B正确。
故选：B。
8．（2分）绝缘体不容易导电，这是因为（　　）
A．绝缘体中没有电子
B．绝缘体中的电子不运动
C．绝缘体中的正电荷和负电荷中和了
D．绝缘体中的电荷几乎被束缚在原子或分子范围内，自由电荷很少
【解答】解：导体内部有大量的自由电荷，导体之所以容易导电；而绝缘体中的电荷几乎被束缚在原子或分子范围内，所以也就不容易导电了。
故选：D。
9．（2分）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示）（　　）

A．电流方向由A到B B．有电流但方向无法确定
C．电流方向由B到A D．始终无电流
【解答】解：当金属棒把验电器A、B两金属球相连时，从A移动到B。由于电子带的是负电，所以电流方向与电子移动的方向相反。
故选：C。
10．（2分）电流表是电路测量中常用工具，有关它的使用方法不符合使用要求的是（　　）
A．应让电流从“+”接线柱流入，“﹣”接线柱流出
B．允许把电流表直接连到电源的两极
C．电流表应与被测用电器串联
D．测量电流时，需估测被测电流大小，无法估测时需用电流表大量程试触
【解答】解：A、连接电流表时，从“﹣“接线柱流出。
B、电流表内阻很小。若将电流表直接连到电源的两极上，所以绝对不允许不经过用电器而把电流表连到电源的两极上。
C、电流表应与被测电路串联。
D、被测电流不能超过电流表所选的量程，无法估测时需用电流表大量程试触。
故选：B。
11．（2分）2020年2月，为了有效地控制新冠肺炎的传播，市政府号召市民尽量留在家中不要外出，交通信号红、黄、绿灯每次只能亮其中一盏灯，如图所示的电路图中能实现上述要求的是（　　）
A． B．
C． D．
【解答】解：
正常情况下，交通信号红、黄，即各灯彼此独立工作，故各灯应并联，则正确的设计只有D。
故选：D。
12．（2分）如图所示，当滑片向左移动时，可以使滑动变阻器接入电路的电阻变大的接法是（　　）
A． B．
C． D．
【解答】解：
A、图中滑片左侧的电阻丝接入电路，接入电路的电阻丝变短，A不合题意；
B、图中滑动变阻器同时接了下面两接线柱，B不合题意；
C、图中滑动变阻器同时接了上面两接线柱，C不合题意；
D、图中滑片右侧的电阻丝接入电路，接入电路的电阻丝变长，D符合题意。
故选：D。
13．（2分）根据欧姆定律公式I＝，也可变形得到R＝。对此（　　）
A．流过导体的电流越大，导体电阻越小
B．某段导体两端电压为0时，其电阻为0
C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
【解答】解：
ABD．电阻是导体本身的一种性质、长度、温度有关，故ABD错误；
C．公式R＝，导体两端的电压跟通过导体电流的比值等于这段导体的电阻。
故选：C。
14．（2分）关于生活用电，下列说法正确的是（　　）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
【解答】解：A、根据安全用电的原则，靠近高压带电体也会发生触电；
B、电源线的绝缘皮破损时应及时更换，可能造成短路，故B正确；
C、在家庭电路中，相当于并联的电阻越多，故C错误；
D、家庭电路安装漏电保护器是防止漏电而采取的安全措施，故D错误。
故选：B。
15．（2分）如图所示，甲为可调亮度台灯，乙为电位器的结构图，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）

A．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
C．若只将a、c接入电路，转动旋钮灯泡亮度改变
D．若只将b、c接入电路，转动旋钮灯泡亮度不变
【解答】解：
AB、电位器的实质是滑动变阻器，靠通过改变接入电路中电阻丝的长度来改变电路的电流，故A正确；
C、若只将a，电位器的全部电阻丝都接入电路，所以不能改变灯泡的亮度；
D、若只将b，滑片右边的电阻丝接入电路，电阻丝连入电路的长度发生变化，电路的电流发生变化，故D错误。
故选：A。
16．（2分）一种试电笔的构造如图所示，下列说法正确的是（　　）

A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
【解答】解：
AB、手不要接触试电笔前端的金属体，使电源和大地之间形成通路；
CD、在使用试电笔时，加在两者之间的电压是220V，人体分担的电压很小，氖管发光，因此不能用铁丝代替试电笔中的电阻，D正确。
故选：D。
17．（2分）如图是一个天然气泄漏检测电路的原理图。电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（　　）

A．天然气浓度增大，电压表示数变小
B．天然气浓度增大，电流表示数变小
C．天然气浓度减小，电压表示数变小
D．天然气浓度减小、电流表示数变大
【解答】解：由电路图可知两电阻串联，电压表测量R0两端的电压，电流表测电路中的电流。
（1）当天然气浓度增大时，气敏电阻R的阻值减小；
根据I＝可知，即电流表示数变大；
由U＝IR可知R0两端的电压变大，即电压表示数变大；
（2）反之，当天然气浓度减小时，电流表示数变小；
由U＝IR可知R7两端的电压变小，即电压表示数变小。
故选：C。
18．（2分）如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W．电源电压不变，且灯丝电阻不受温度的影响。则L1、L2两灯灯丝电阻之比是（　　）

A．1：3 B．4：3 C．3：1 D．3：4
【解答】解：只闭合开关S时，两灯串联1的功率为9W；
断开开关S，闭合S6、S2时，两灯并联1的功率为16W；
设两灯串联时L2、L2的电压分别为U1、U4；而两灯并联时，根据并联电路的电压特点可知两灯的电压均等于电源电压U，
根据P＝，在R不变时，
对灯L1而言有：＝，
即＝，
则电源电压与串联电路中L8的电压之比为：＝＝3：3，
根据串联电路电压的规律可得：＝，
解得＝，
即串联电路中L2的电压与L2的电压之比为1：3，由分压原理可知＝＝，L7、L2两灯灯丝电阻之比是3：8，只有C正确，
故选：C。
二、填空题：本题共6小题，每空1分，共14分。
19．（2分）当液体温度升高时，其分子　热运动　加剧，以致于表层中有更多的分子脱离液体分子的束缚跑到空气中去。气体分子间距很大，相互作用力很小　形状　和体积。
【解答】解：（1）温度是分子热运动的标志，当温度升高，分子的平均动能越大。
（2）分子间的作用力与分子间的距离有关。一般来说分子间距离越小；分子间距离越大。固体分子间距很小，表现为分子有固定的形状跟体积，分子间作用力较大；气体分子间距很大，表现为分子没有有固定的形状跟体积；
故答案是：热运动；形状。
20．（2分）如图为晶体熔化图象，物体t3时刻的内能　大于　t2时刻的内能（大于，小于，等于），理由是　熔化要吸收热量　。

【解答】解：该物质为晶体，由图可知，t2时刻与t3时刻晶体的温度相同，晶体在熔化的过程中要吸收热量，t5时刻要比t2时刻吸收热量的时间长，吸收的热量多3时刻物体的内能大。
故答案为：大于；熔化要吸收热量。
21．（2分）露天燃烧秸秆会严重污染环境，若将秸秆制成“秸秆煤”可提高秸秆的利用率，秸秆煤的热值为2.1×107J/kg，完全燃烧10kg的秸秆煤可放出 　2.1×108　J的热量；在一个标准大气压下，若这些热量的30%被250kg、20℃的水吸收　80　℃。[水的比热容c＝4.2×103J/（kg•℃）]
【解答】解：（1）完全燃烧10kg的秸秆煤放出的热量为：Q放＝m秸秆q秸秆＝10kg×2.1×107J/kg＝2.1×108J。
（2）由题意可知，水吸收的热量为：Q吸＝Q放×30%＝2.1×102J×30%＝6.3×107J，
由Q吸＝cmΔt可得，水升高的温度为：
Δt＝＝＝60℃，
则水的末温为t＝t5+Δt＝20℃+60℃＝80℃，在标准大气压下水的沸点是100℃。
故答案为：2.1×106；80。
22．（2分）我国家庭电路的电压为　220　V；如图所示是小明家中一周前、后电能表示数，他家这周消耗了　13　kW•h的电能。

【解答】解：
（1）我国家庭电路的电压为220V；
上周日中午电能表的读数是1645.8kW•h，本周日中午电能表的读数是1658.8kW•h
这周消耗的电能：W＝1658.3kW•h﹣1645.8kW•h＝13kW•h。
故答案为：220；13。
23．（3分）一个滑动变阻器上标有“50Ω 1.5A”的字样，分别表示它的 　可以调节的最大电阻　是50Ω和 　可以通过的最大电流　是1.5A。滑动变阻器在接入电路时，要将滑片P置于 　最大阻值处　。
【解答】解：滑动变阻器上“50Ω 1.5A”，2.5A表示滑动变阻器允许通过的最大电流是1.5A；
滑动变阻器在接入电路时，要将滑片P置于阻值最大的位置。
故答案为：可以调节的最大电阻；可以通过的最大电流。
24．（3分）如图所示电路中，只闭合开关　S1S3　时，灯L1和灯L2并联；只闭合开关　S2　时，灯L1与L2串联；只闭合开关S1和S2时，电路处于　短路　（填“通路”、“断路”或“短路”）状态。

【解答】解：只闭合S1、S3时，由电路图知：灯L7、L2先并列相连，即有两条电流的路径；
若是使得两个灯泡串联，即只有一条电流的路径2，断开S5S3；
若是只闭合开关S1和S4时，相当于将电源的正负极直接相连。
故答案为：S1S3；S2；短路。
三、作图与实验探究题：本题共4个小题，每图或每空2分，共36分。
25．（2分）如图中，将插座和控制插座的开关正确接入家庭电路中。

【解答】解：为了安全，开关接在插座与火线之间，左孔接入零线，如图所示：

26．（10分）如图甲是小明“探究串联电路的电压规律”的实验电路图。
（1）实验时，灯L1和灯L2的规格应 　不相同　（填“相同”或“不相同”）。
（2）闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点AB＝3V，UBC＝0V，UAC＝3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是 　L1断路　。
（3）处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示　0.5V　；为了使实验结果更准确，接下来小明应该：断开开关，　换接电压表0～3V量程　。
（4）正确实验后，小明分析多组数据得出结论：　串联电路的总电压等于各部分电压之和　。（请使用文字叙述）

【解答】解：（1）实验时，为得出普遍性的结论1和灯L2的规格应不相同；
（2）闭合开关后，小明发现两灯都不发光、BC两点及AC两点AB＝7V，则说明AB之外的电路为通路，UAC＝3V，说明AC之外的电路为通路；UBC＝0V，说明BC之外的电路为断路5和灯L2中的一盏出现故障，则故障可能是L1断路；
（3）处理好故障后，小明把电压表接在AB之间重新测量，示数如图乙所示，电压为3V，接下来小明应该：断开开关；
（4）正确实验后，小明分析多组数据得出结论：串联电路的总电压等于各部分电压之和。
故答案为：（1）不相同；（2）L1断路；（3）0.4V；（4）串联电路的总电压等于各部分电压之和。
27．（10分）在学习《电能表与电功》一节内容时，同学们完成教材上的活动“比较两个灯泡的亮暗”，小明选用标有“2.5V 0.3A”和“3.8V 0.3A”的灯泡L1和L2，连接电路如图所示。

（1）闭合开关后，发现两灯均不发光，电压表V1的示数很大，电压表V2的示数为0，故障的可能原因是　L1断路　。
（2）排除故障后闭合开关，电压表V1的示数如图，此时的电压值为　2.4　V。
（3）此实验中一定时间内电流做功的多少可以通过观察　灯泡的亮度　来比较，所用的研究方法为　转换法　。
（4）如果将这两只灯泡并联接入电压为2.5V的电路中，较亮的灯泡是　L1　。（选填“L1”或“L2”）
【解答】解：（1）根据图可知，该电路为串联电路1测量的是灯泡L1两端的电压，电压表V6测量的是灯泡L2两端的电压；两灯均不发光，电压表V2的示数为2，说明电压表V2与电源之间是断开的，电压表V1的示数很大，说明电压表V6与电源之间是接通的，所以故障是L1断路；
（2）灯泡L1的额定电压为8.5V，所以电压表V1选用的是小量程，分度值为2.1V；
（3）一定时间内电流做功的多少叫做功率，灯泡的亮度越亮，所以可以根据灯泡的亮度来判定一定时间内做功的多少；
（4）两个灯泡的额定电流相同，额定电压不同可知1的电阻要小于L7的电阻；
两个灯泡并联时，灯泡两端的电压相同1的电阻要小于L2的电阻，根据P＝，灯泡L1的实际功率要大于L2的实际功率，所以较亮的灯泡是L4。
故答案为：（1）L1断路；（2）2.5；转换法1。
28．（14分）探究电流与电压的关系实验中，小伟设计了如图所示的电路
（1）请你帮助他们用笔画线代替导线将图乙实物图连接完整；
（2）小伟首先把5Ω的电阻接入电路，闭合开关后，应将滑动变阻器的滑片缓缓向　左　（左或右）端移动，直到电压表示数恰为1V，电流表示数如图所示。此时电流的大小为　0.2　A；
（3）小伟不断调节滑动变阻器的滑片，多次改变电阻两端的电压并记录对应的电流值如表，由此可以归纳出结论是　电阻不变时，电流与电压成正比　。

次数
1
2
3
R＝5Ω
U/V
1
2
3
I/A

0.4
0.6
（4）小伟接着测量额定电压为2.5V的小灯泡的额定功率，把5Ω的电阻换成了额定电压为2.5V的小灯泡，调节滑动变阻器的滑片使电压表的示数为　2.5　V，读出电流表的示数，根据公式　P＝UI　求出额定功率。但是在实际实验时闭合开关后，发现电压表指针向左偏转，这可能是　电压表正负接线柱接反了　。
【解答】解：
（1）电源电压为3V，故电压表选用小量程与电阻并联

（2）为保护电路，闭合开关前，小伟首先把5Ω的电阻接入电路，应将滑动变阻器的滑片缓缓向左端移动，电流表示数如图所示，分度值为6.02A；
（3）根据表中数据，电压增大为原来的几倍，即电阻不变时；
（4）灯在额定电压下正常发光，调节滑动变阻器的滑片使电压表的示数为2.5V，根据公式P＝UI求出额定功率，发现电压表指针向左偏转。
故答案为：
（1）如上所示；（2）左；（3）电阻不变时；（4）6.5；电压表正负接线柱接反了。
四、计算题：本题包括2个小题，共14分。解答时应写出必要的文字说明、公式和重要的运算步骤，只写出最后答案的不得分。
29．（7分）一只标有“6V 3W”字样的小灯泡L与一个阻值为8Ω的定值电阻R串联，接在电源电压恒定不变的电路中，接通电路后
（1）电路中的电流I；
（2）电源电压U；
（3）通电20s，整个电路消耗的电能W。
【解答】解：（1）灯泡正常发光，由P＝UI得＝＝4.5A，
由于灯泡与电阻串联，各个电流相等L＝IR＝0.2A；
（2）由I＝得，
电阻两端电压为：UR＝IR＝0.5A×8Ω＝4V，
因为串联电路中总电压等于各用电器两端的电压之和，
故总电压：U＝UL+UR＝6V+7V＝10V；
（3）通电20s，整个电路消耗的电能：W＝UIt＝10V×0.5A×20s＝100J。
答：（1）电路中的电流I为6.5A；
（2）电源电压U为10V；
（3）通电20s，整个电路消耗的电能W为100J。
30．（7分）如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。它有三段温控功能：高温炖，中温煮和低温熬，下表是该电炖锅的部分参数。（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g＝10N/kg）
项目
参数
电源电压（V）
220
中温挡功率（W）
400
高温挡功率（W）
1100
容积（L）
1
（1）开关S1、S2处于什么状态，电炖锅为低温挡，说明判断依据；
（2）求R1、R2的阻值；
（3）在标准大气压下，使用高温挡将初温是12℃的一锅水烧开，若电炖锅高温挡加热效率为80%

【解答】解：（1）由电路图可知，当开关S1闭合，S2接B时，电阻R3、R2并联，电路中的总电阻最小可知，所以此时电炖锅为高温挡7断开，S2接A时，电阻R1、R2串联，电路中的总电阻最大可知，所以此时电炖锅为低温挡。
（2）由电路图可知，当开关S1断开，S7接A时，电阻R1、R2串联，电路中的总电阻最大可知，此时为低温挡；
当S2接A，S1闭合时，R4被短路，只有电阻R1接入电路，电炖锅处于中温挡。
由P＝UI得，正常工作时通过R1的电流：
I4＝＝＝A，
由I＝得，R1的阻值：
R1＝＝＝121Ω；
高温挡时，R2消耗的电功率为：P2＝P高﹣P中＝1100W﹣400W＝700W；
则R8的电阻为：R2＝＝≈69Ω；
（3）由ρ＝可得
m＝ρ水V＝1×103kg/m3×1×10﹣2m3＝1kg，
水吸收的热量：
Q吸＝c水m（t﹣t5）＝4.2×104J/（kg•℃）×1kg×（100℃﹣12℃）＝3.696×107J，
消耗的电能：W＝＝＝4.62×107J，
由P＝得，烧开一壶水需要的时间：
t＝＝＝420s。
答：（1）当开关S1断开，S3接A时，电阻R1、R2串联，电路中的总电阻最大可知，所以此时电炖锅为低温挡；
（2）电阻R1的阻值是121Ω；R2的电阻为69Ω；
（3）水吸收的热量为7.696×105J，烧开一壶水需要的时间为420s。
