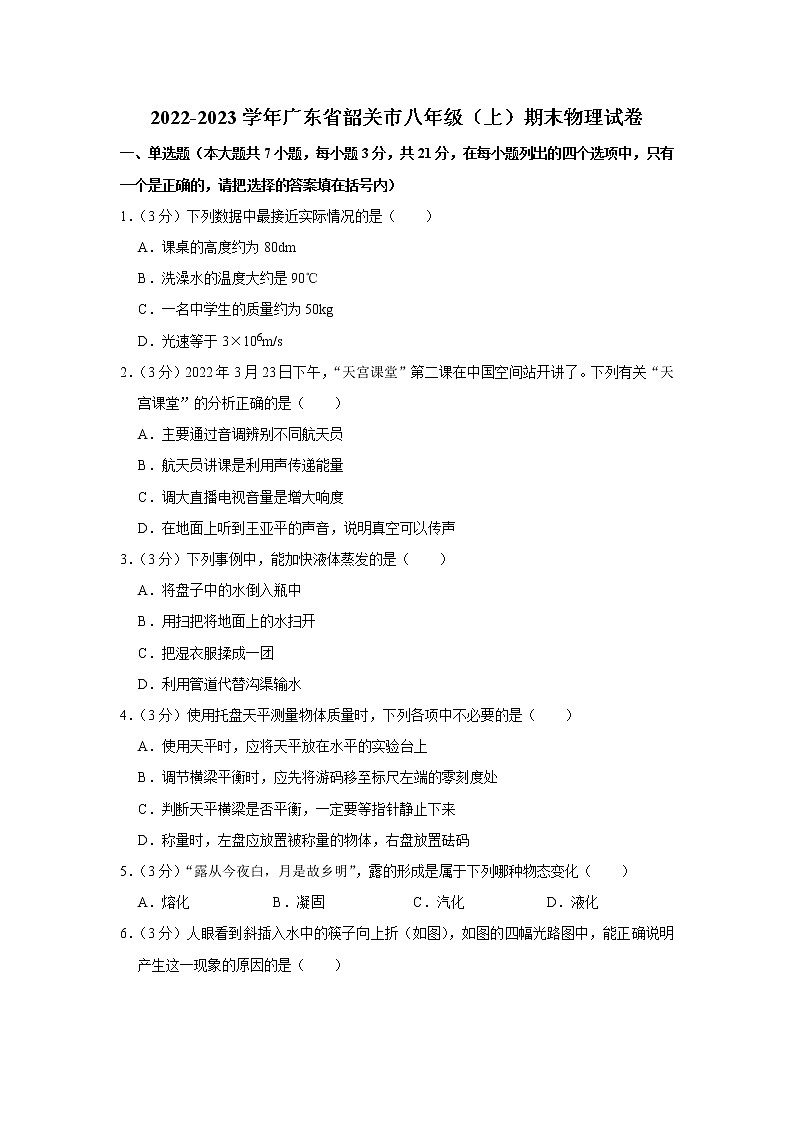

2022-2023学年广东省韶关市八年级（上）期末物理试卷
一、单选题（本大题共7小题，每小题3分，共21分，在每小题列出的四个选项中，只有一个是正确的，请把选择的答案填在括号内）
1．（3分）下列数据中最接近实际情况的是（　　）
A．课桌的高度约为80dm
B．洗澡水的温度大约是90℃
C．一名中学生的质量约为50kg
D．光速等于3×106m/s
2．（3分）2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲了。下列有关“天宫课堂”的分析正确的是（　　）
A．主要通过音调辨别不同航天员
B．航天员讲课是利用声传递能量
C．调大直播电视音量是增大响度
D．在地面上听到王亚平的声音，说明真空可以传声
3．（3分）下列事例中，能加快液体蒸发的是（　　）
A．将盘子中的水倒入瓶中
B．用扫把将地面上的水扫开
C．把湿衣服揉成一团
D．利用管道代替沟渠输水
4．（3分）使用托盘天平测量物体质量时，下列各项中不必要的是（　　）
A．使用天平时，应将天平放在水平的实验台上
B．调节横梁平衡时，应先将游码移至标尺左端的零刻度处
C．判断天平横梁是否平衡，一定要等指针静止下来
D．称量时，左盘应放置被称量的物体，右盘放置砝码
5．（3分）“露从今夜白，月是故乡明”，露的形成是属于下列哪种物态变化（　　）
A．熔化 B．凝固 C．汽化 D．液化

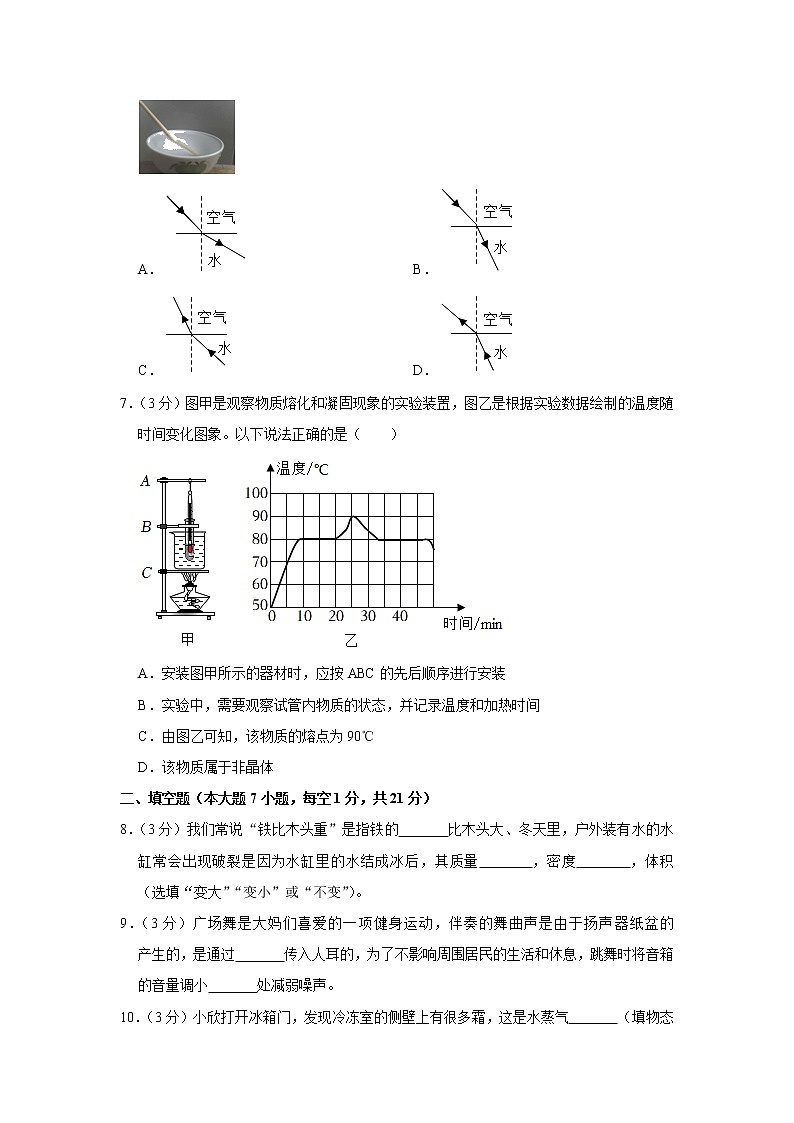

6．（3分）人眼看到斜插入水中的筷子向上折（如图），如图的四幅光路图中，能正确说明产生这一现象的原因的是（　　）

A． B．
C． D．
7．（3分）图甲是观察物质熔化和凝固现象的实验装置，图乙是根据实验数据绘制的温度随时间变化图象。以下说法正确的是（　　）

A．安装图甲所示的器材时，应按ABC的先后顺序进行安装
B．实验中，需要观察试管内物质的状态，并记录温度和加热时间
C．由图乙可知，该物质的熔点为90℃
D．该物质属于非晶体
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）我们常说“铁比木头重”是指铁的　 　比木头大、冬天里，户外装有水的水缸常会出现破裂是因为水缸里的水结成冰后，其质量　 　，密度　 　，体积　 　（选填“变大”“变小”或“不变”）。
9．（3分）广场舞是大妈们喜爱的一项健身运动，伴奏的舞曲声是由于扬声器纸盆的　 　产生的，是通过　 　传入人耳的，为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小　 　处减弱噪声。
10．（3分）小欣打开冰箱门，发现冷冻室的侧壁上有很多霜，这是水蒸气　 　（填物态变化的名称）形成的，这个过程中水蒸气　 　（填“吸收”或“放出”）热量。当他拿起湿抹布去擦时，抹布却粘在了侧壁上，这是因为发生了　 　（填物态变化的名称）现象。

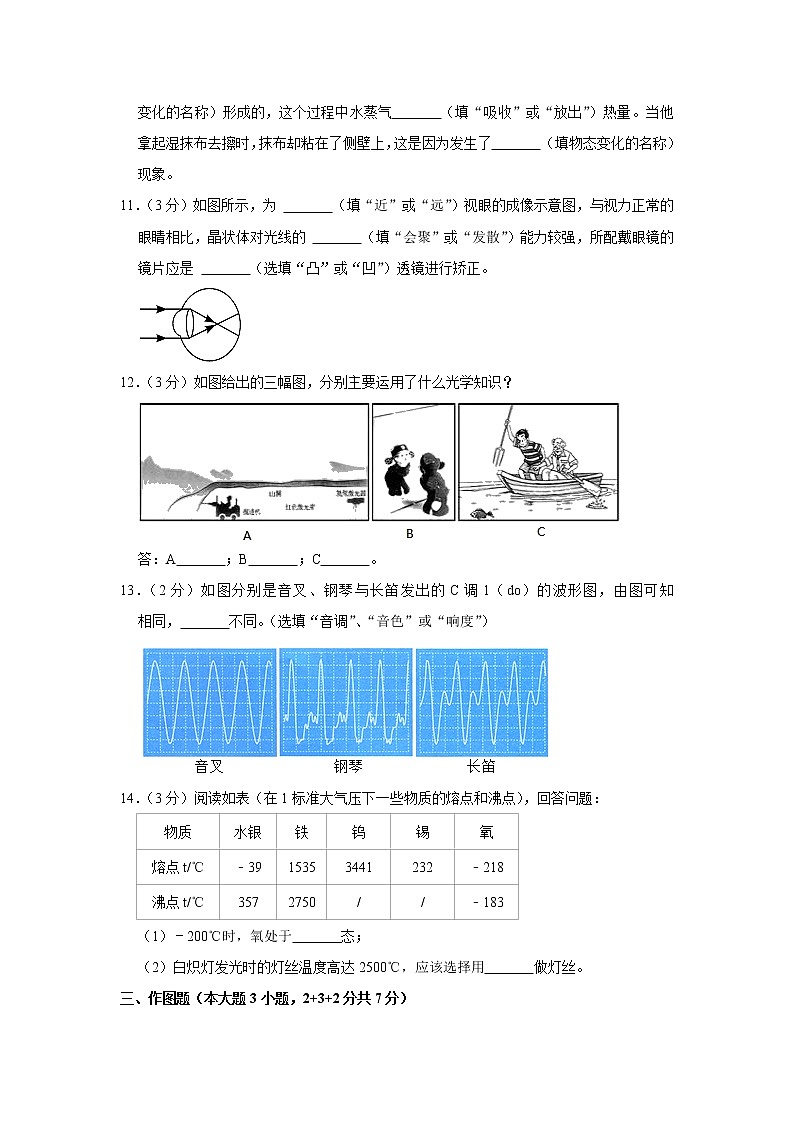

11．（3分）如图所示，为 　 　（填“近”或“远”）视眼的成像示意图，与视力正常的眼睛相比，晶状体对光线的 　 　（填“会聚”或“发散”）能力较强，所配戴眼镜的镜片应是 　 　（选填“凸”或“凹”）透镜进行矫正。

12．（3分）如图给出的三幅图，分别主要运用了什么光学知识？

答：A　 　；B　 　；C　 　。
13．（2分）如图分别是音叉、钢琴与长笛发出的C调1（do）的波形图，由图可知　 　相同，　 　不同。（选填“音调”、“音色”或“响度”）

14．（3分）阅读如表（在1标准大气压下一些物质的熔点和沸点），回答问题：
物质
水银
铁
钨
锡
氧
熔点t/℃
﹣39
1535
3441
232
﹣218
沸点t/℃
357
2750
/
/
﹣183
（1）﹣200℃时，氧处于　 　态；
（2）白炽灯发光时的灯丝温度高达2500℃，应该选择用　 　做灯丝。
三、作图题（本大题3小题，2+3+2分共7分）
15．（2分）如图表示平行凸透镜的主光轴的两束光从左边入射凸透镜，F是凸透镜的焦点，请在图中画出这两束光通过凸透镜后的折射光线。

16．（3分）如图所示，OA为一条从空气射入水中的反射光线，请作出OA的入射光线和大致的折射光线

17．（2分）如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势

四、实验题（本大题4小题，每空1分，共23分）
18．（5分）物理学是一门注重实验的自然科学。请同学们根据自己掌握的实验技能，完成下列各题。

（1）用如图1所示的刻度尺测量铅笔的长度，该刻度尺的分度值为 　 　cm，所测铅笔的长度为 　 　cm；
（2）用同一支温度计分别测量某北方城市当天正午与晚上的气温，两次温度计的示数如图2甲、乙所示，则晚上的气温是 　 　℃；
（3）如图3所示，停表的读数为 　 　s；
（4）如图4所示，甲、乙、丙三位同学在量筒读数时正确的是 　 　。（选填“甲”、“乙”或“丙”）
19．（6分）如图所示是在“探究水的沸腾时温度变化的特点”活动中使用的实验装置。小丽同学负责的实验小组测量了水在加热过程中温度随时间变化情况，并记录有关数据如下表所示：

时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
97
98
98
98
98
98
（1）如图1，该装置的装配顺序是 　 　（选填“自上而下”或“自下而上”）；
（2）如图2甲、乙所示，是小华同学在实验中，用数码相机拍摄的水沸腾前和沸腾时的两张照片　 　是水沸腾时的情况（选填“甲”或“乙”）；
（3）在本次实验中，烧杯口有大量的“白气”不断冒出，这些“白气”是 　 　（选填“小水珠”或“水蒸气”），进一步通过表格可得到：水的沸点为 　 　℃；
（4）在实验时，有下列温度计可供选择：
A.体温计
B.水银温度计（量程为﹣10℃～110℃）
C.家用寒暑表（量程为﹣20℃～60℃）
D.酒精温度计（量程为﹣80℃～50℃）
根据这个实验的要求，应选用 　 　温度计（选填字母）；该温度计的工作原理是 　 　。
20．（5分）小明在用焦距为10cm的凸透镜来探究成像规律的实验中。

（1）如图所示，将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节凸透镜和光屏的高度　 　，其目的是使像成在光屏的中心。
（2）接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他 　 　（填“能”或“不能”）在光屏上看到完整的像。
（3）实验过程中，由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，如果只调凸透镜，应将凸透镜向 　 　调（选填“上”或“下”）。调好后，烛焰中心在凸透镜 　 　（选填“主光轴的上方”、“主光轴的下方”或“主光轴上”）。
（4）如图光屏上刚好出现烛焰清晰的像，则所成的像是倒立、　 　的实像。
21．（7分）某实验小组为了测某种液体浓度，设计了以下两种实验方案，请你仔细阅读后并回答下面的问题：
第一种方案：用调节好的天平测出空烧杯的质量m1，向烧杯内倒入适量液体，再测出烧杯和液体的总质量m2，然后把烧杯内的液体全部倒入量筒内，如图1读出量筒内液体的体积为V1；根据测得的数据就可以算出该液体密度。则液体密度的表达式为　 　。
第二种方案：在烧杯内倒入适量的液体，用调节好的天平测出烧杯和液体的总质量m3，然后将烧杯内的部分液体倒入量筒内，读出量筒内液体的体积V2，再测出烧杯和剩余液体的总质量m4；根据测得的数据就可以算出该液体密度。则液体密度的表达式为　 　。
（1）按第　 　种实验方案进行测量，实验结果要更精确一些：如果选择另一种方案，测得的密度值　 　（选填“偏大”或“偏小”）；
（2）如图2是按照第二种实验方案进行某次实验的情况，请将实验的数据及测量结果填入表中。
烧杯和液体的总质量油（g）
烧杯和剩余液体的总质量油（g）
倒出液体的体积（g）
倒出液体的质量（c）
液体密度（g/cm
3）
50





五、计算题（本大题2小题，第1小题5分，第2小题7分，共12分）
22．（5分）（1）闪电打雷时总是先看到闪电再听到雷声，这是因为在空气中光速比声速快得多；如果某次闪电后经过3s听到雷声
（2）声呐被称为潜艇的耳目。若停在海水中的潜艇A对相距7500m的潜艇B发出声波探测，则潜艇A多少时间能接收到回声信号？（已知声波在海水中的速度是1500m/s）
23．（8分）如图所示，一个容积V0＝500cm3、质量m0＝0.5kg的瓶子里装有水。乌鸦为了喝到瓶子里的水，就衔了很多的小石块填到瓶子里，让水面上升到瓶口1＝0.4kg的水（水的密度ρ水＝1.0×103kg/m3，石块密度ρ石＝2.6×103kg/m3），求：
（1）瓶中水的体积V1；
（2）乌鸦投入瓶子中的石块的体积V2；
（3）乌鸦投入石块后，瓶子、石块和水的总质量m。

六、综合能力题（本大题3小题，除注明外，其余每空1分共16分）
24．（6分）小红发现生活中用到很多特殊“反光镜”，这些“反光镜”引起小红浓厚的兴趣，她仔细观察
（1）小红看到“街头路口的反光镜”如图所示，小红发现它是一个凸面镜，凸面镜能起到 　 　（选填“扩大”或“缩小”）视野的作用。
（2）小红和爸爸、妈妈一起到西藏旅行时，看到藏民用面积很大的凹面镜制成的太阳灶烧水，如图甲所示，于是她用不锈钢汤勺的内表面当作凹面镜，将平行光正对“凹面镜”照射，可见凹面镜可以使光线 　 　（选填“会聚”或“发散”）。使用太阳灶烧水时，水壶应放在图乙中的 　 　（选填“a”、“b”或“c”）点。
（3）小红骑自行车放学时，发现自行车尾灯的“反光镜”利用了相互垂直的镜面组合。它本身不发光，但在夜晚，可以引起汽车司机的注意。尾灯的结构如图丙、丁所示。
①请完成图戊中的光路图。
②自行车尾灯采用相互垂直的镜面组合，从光学角度分析，这样做的突出优点是 　 　。

25．（6分）在观察如图小球摆动时，小涛发现小球每摆一个来回的时间似乎都相同。于是他产生了猜想，小球来回摆动一次所用的时间t可能跟：
①小球质量m②绳子长度l
③小球移开的距离s有关
为验证自己的猜想，他在竖直的木板上画出方格，用瓶子代替小球，则：
（1）除如图所示的器材外还需要测量工具：天平和　 　。
（2）在测出不同条件下，瓶子来回摆动一次所用的时间t后，得到表中的数据。则：为了研究t与l关系　 　的数据进行分析；
（3）通过分析表中的数据可以得出初步的结论：t与　 　、　 　无关，与　 　有关（填写字母）。
（4）实验中发现，瓶子摆动一次所用的时间很难测准，请你帮他想一个更准确的测量方法　 　。
序号
瓶质量m/g
移开距离s/格
悬线长度l/格
来回时间t/s
1
20
3
12
2.1
2
40
3
12
2.1
3
60
3
12
2.1
4
60
1
12
2.1
5
60
3
9
1.9
6
60
3
6
1.5

26．（4分）小明在吉他演奏中发现，琴弦发出的音调与弦线的长度、粗细和张力有关。于是他想用实验进行探究。

（1）利用弦音计做研究，如图1所示，其中a、b、c、d四根弦线的张力相同。
①若他选择b、d两弦线做实验，则研究的目的是探究音调与弦线 　 　的关系。
②若他要研究音调与弦线粗细的关系，则应选择 　 　和 　 　两弦线做实验。
③小明研究后得出结论：　 　。
（2）请你据图2判断，在张力相同的情况下，分别按住A点、B点、C点后拨动琴弦　 　点，最低的是按住 　 　点。

2022-2023学年广东省韶关市八年级（上）期末物理试卷
参考答案与试题解析
一、单选题（本大题共7小题，每小题3分，共21分，在每小题列出的四个选项中，只有一个是正确的，请把选择的答案填在括号内）
1．（3分）下列数据中最接近实际情况的是（　　）
A．课桌的高度约为80dm
B．洗澡水的温度大约是90℃
C．一名中学生的质量约为50kg
D．光速等于3×106m/s
【解答】解：
A、中学生的身高在160cm左右，在80cm＝8dm左右；
B、人体正常体温在37℃左右，在40℃左右．故B不符合实际；
C、成年人的质量在65kg左右，在50kg左右。
D、光在真空中的传播速度最大8m/s．故D不符合实际；
故选：C。
2．（3分）2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲了。下列有关“天宫课堂”的分析正确的是（　　）
A．主要通过音调辨别不同航天员
B．航天员讲课是利用声传递能量
C．调大直播电视音量是增大响度
D．在地面上听到王亚平的声音，说明真空可以传声
【解答】解：A、根据音色辨别不同航天员声音；
B、航天员讲课，说明声音可以传递信息；
C、调节音量是调节声音的大小，故C正确；
D、声音不能在真空中传播，故D错误。
故选：C。
3．（3分）下列事例中，能加快液体蒸发的是（　　）
A．将盘子中的水倒入瓶中
B．用扫把将地面上的水扫开
C．把湿衣服揉成一团
D．利用管道代替沟渠输水
【解答】解：A、将盘子里的水倒入瓶子内，同时控制了表面空气的流动。不合题意；
B、用扫把将地面上的水扫开，可以加快水的蒸发；
C、把湿衣服揉成一团，这样做减慢了液体的蒸发；
D、利用管道代替沟渠输水，同时控制了表面空气的流动，不合题意。
故选：B。
4．（3分）使用托盘天平测量物体质量时，下列各项中不必要的是（　　）
A．使用天平时，应将天平放在水平的实验台上
B．调节横梁平衡时，应先将游码移至标尺左端的零刻度处
C．判断天平横梁是否平衡，一定要等指针静止下来
D．称量时，左盘应放置被称量的物体，右盘放置砝码
【解答】解：
A、使用天平时，该操作有必要；
B、调节横梁平衡时，该操作有必要；
C、横梁平衡的标志有两个：指针指在分度盘的中线处，不一定要等指针静止下来，符合题意；
D、称量时，用镊子在右盘里加减砝码并移动游码，该操作有必要。
故选：C。
5．（3分）“露从今夜白，月是故乡明”，露的形成是属于下列哪种物态变化（　　）
A．熔化 B．凝固 C．汽化 D．液化
【解答】解：露是地面附近的水蒸气液化成的小水珠。
故选：D。
6．（3分）人眼看到斜插入水中的筷子向上折（如图），如图的四幅光路图中，能正确说明产生这一现象的原因的是（　　）

A． B．
C． D．
【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，位置降低，我们看到的筷子位置在折射光线的反向延长线上，看起来筷子向上弯折。
故选：D。
7．（3分）图甲是观察物质熔化和凝固现象的实验装置，图乙是根据实验数据绘制的温度随时间变化图象。以下说法正确的是（　　）

A．安装图甲所示的器材时，应按ABC的先后顺序进行安装
B．实验中，需要观察试管内物质的状态，并记录温度和加热时间
C．由图乙可知，该物质的熔点为90℃
D．该物质属于非晶体
【解答】解：A、需要用酒精灯的外焰加热，故A错误；
B、实验中，记录温度和加热时间；
CD、由图像可知，温度不变，故该物质是晶体。
故选B。
二、填空题（本大题7小题，每空1分，共21分）
8．（3分）我们常说“铁比木头重”是指铁的　密度　比木头大、冬天里，户外装有水的水缸常会出现破裂是因为水缸里的水结成冰后，其质量　不变　，密度　变小　，体积　变大　（选填“变大”“变小”或“不变”）。
【解答】解：
（1）因为铁和木头的质量以及体积都不确定，但相同体积的铁比木头的质量大；
（2）水结冰时，状态发生变化，体积增大知，密度变小。
故答案为：密度；不变；变大。
9．（3分）广场舞是大妈们喜爱的一项健身运动，伴奏的舞曲声是由于扬声器纸盆的　振动　产生的，是通过　空气　传入人耳的，为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小　声源　处减弱噪声。
【解答】解：优美的舞曲声是由于扬声器纸盆的振动产生的，是通过空气传入人耳的；
为了不影响周围居民的生活和休息，跳舞时将音箱的音量调小。
故答案为：振动；空气。
10．（3分）小欣打开冰箱门，发现冷冻室的侧壁上有很多霜，这是水蒸气　凝华　（填物态变化的名称）形成的，这个过程中水蒸气　放出　（填“吸收”或“放出”）热量。当他拿起湿抹布去擦时，抹布却粘在了侧壁上，这是因为发生了　凝固　（填物态变化的名称）现象。
【解答】解：冷冻室的侧壁上有很多霜，霜是固体，物体由气态变为固态的现象叫凝华；
水蒸气在凝华的过程中要放热；
湿抹布上还有很多的水分，擦冰箱侧壁时粘在了侧壁上。
故答案为：凝华；放出。
11．（3分）如图所示，为 　近　（填“近”或“远”）视眼的成像示意图，与视力正常的眼睛相比，晶状体对光线的 　会聚　（填“会聚”或“发散”）能力较强，所配戴眼镜的镜片应是 　凹　（选填“凸”或“凹”）透镜进行矫正。

【解答】解：如图，近视眼看远处的物体，不能使晶状体变薄，使像成在视网膜的前方，让光线发散一些，使像成在视网膜上。
故答案为：近；会聚；凹。
12．（3分）如图给出的三幅图，分别主要运用了什么光学知识？

答：A　光沿直线传播　；B　光的反射　；C　光的折射　。
【解答】答：掘进机是根据光沿直线传播的原理向前掘进的；
人在平面镜前成像属于光的反射原理；
鱼农用鱼叉叉不到鱼，是由于光的折射现象。
故答案为：光沿直线传播，光的反射。
13．（2分）如图分别是音叉、钢琴与长笛发出的C调1（do）的波形图，由图可知　音调、响度　相同，　音色　不同。（选填“音调”、“音色”或“响度”）

【解答】解：由图可知，三幅图中音叉、长笛振动的快慢相同，因此音调相同，振幅也相同；三者的材料不同，音色不同。
故答案为：音调、响度。
14．（3分）阅读如表（在1标准大气压下一些物质的熔点和沸点），回答问题：
物质
水银
铁
钨
锡
氧
熔点t/℃
﹣39
1535
3441
232
﹣218
沸点t/℃
357
2750
/
/
﹣183
（1）﹣200℃时，氧处于　液　态；
（2）白炽灯发光时的灯丝温度高达2500℃，应该选择用　钨　做灯丝。
【解答】解：（1）根据氧的熔点是﹣218℃，沸点是﹣183℃，故此时氧处于液态；
（2）灯丝发光要保证灯丝不熔化，所以灯丝的熔点要高于灯丝发光温度2500℃。
故答案为：（1）液；（2）钨。
三、作图题（本大题3小题，2+3+2分共7分）
15．（2分）如图表示平行凸透镜的主光轴的两束光从左边入射凸透镜，F是凸透镜的焦点，请在图中画出这两束光通过凸透镜后的折射光线。

【解答】解：
16．（3分）如图所示，OA为一条从空气射入水中的反射光线，请作出OA的入射光线和大致的折射光线

【解答】解：根据反射光线OA与水面的夹角可知，反射角为90°﹣30°＝60°，根据反射角等于入射角；
光由空气斜射入水中，折射角小于入射角，由此可以做出折射光线

17．（2分）如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势

【解答】解：作出点B关于平面镜的对称点B′，连接AB′，连接BO为入射光线。如图所示：

四、实验题（本大题4小题，每空1分，共23分）
18．（5分）物理学是一门注重实验的自然科学。请同学们根据自己掌握的实验技能，完成下列各题。

（1）用如图1所示的刻度尺测量铅笔的长度，该刻度尺的分度值为 　0.1　cm，所测铅笔的长度为 　3.30　cm；
（2）用同一支温度计分别测量某北方城市当天正午与晚上的气温，两次温度计的示数如图2甲、乙所示，则晚上的气温是 　﹣4　℃；
（3）如图3所示，停表的读数为 　307.5　s；
（4）如图4所示，甲、乙、丙三位同学在量筒读数时正确的是 　乙　。（选填“甲”、“乙”或“丙”）
【解答】解：
（1）由图1知：刻度尺上1cm之间有10个小格，所以一个小格代表3mm；铅笔左侧与2.00cm对齐，所以铅笔的长度为L＝5.30cm﹣7.00cm＝3.30m；
（2）温度计的分度值为1℃，晚上温度较低，液柱最高处在7℃以下，为﹣4℃；
（3）在停表的中间表盘上，1min中间有两个小格，指针在“4”和“6”之间，所以分针指示的时间为5min＝300s，4s之间有10个小格，指针在7.5s处，即秒表的读数为300s+4.5s＝307.5s；
（4）读数时时，视线要和液柱的凹面底部相平，甲同学俯视；丙是仰视；乙同学的读数方法是正确的。
故答案为：（1）5.1；3.30；（3）307.7。
19．（6分）如图所示是在“探究水的沸腾时温度变化的特点”活动中使用的实验装置。小丽同学负责的实验小组测量了水在加热过程中温度随时间变化情况，并记录有关数据如下表所示：

时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
97
98
98
98
98
98
（1）如图1，该装置的装配顺序是 　自下而上　（选填“自上而下”或“自下而上”）；
（2）如图2甲、乙所示，是小华同学在实验中，用数码相机拍摄的水沸腾前和沸腾时的两张照片　乙　是水沸腾时的情况（选填“甲”或“乙”）；
（3）在本次实验中，烧杯口有大量的“白气”不断冒出，这些“白气”是 　小水珠　（选填“小水珠”或“水蒸气”），进一步通过表格可得到：水的沸点为 　98　℃；
（4）在实验时，有下列温度计可供选择：
A.体温计
B.水银温度计（量程为﹣10℃～110℃）
C.家用寒暑表（量程为﹣20℃～60℃）
D.酒精温度计（量程为﹣80℃～50℃）
根据这个实验的要求，应选用 　B　温度计（选填字母）；该温度计的工作原理是 　液体的热胀冷缩　。
【解答】解：（1）实验时，需用酒精灯的外焰加热；
（2）水沸腾时，整个容器中的水温相同，产生大量的水蒸气进入气泡，故乙是水沸腾时的情况；
（3）烧杯口有大量的“白气”不断冒出，这些“白气”是水蒸气遇冷液化成的小水珠，故水的沸点为98℃；
（4）水的沸点为100℃，100℃一定要在温度计的测量范围内，
A．体温计的测量范围是35～42℃。
B．水银温度计，在测量范围内。
C．家用寒暑表，不在测量范围内。
D．酒精温度计（量程为﹣80℃～50℃），不符合题意。
故选择水银温度计B；水银温度计的工作原理是液体的热胀冷缩。
故答案为：（1）自下而上；（2）乙；98；液体的热胀冷缩。
20．（5分）小明在用焦距为10cm的凸透镜来探究成像规律的实验中。

（1）如图所示，将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节凸透镜和光屏的高度　同一高度　，其目的是使像成在光屏的中心。
（2）接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他 　能　（填“能”或“不能”）在光屏上看到完整的像。
（3）实验过程中，由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，如果只调凸透镜，应将凸透镜向 　下　调（选填“上”或“下”）。调好后，烛焰中心在凸透镜 　主光轴上　（选填“主光轴的上方”、“主光轴的下方”或“主光轴上”）。
（4）如图光屏上刚好出现烛焰清晰的像，则所成的像是倒立、　放大　的实像。
【解答】解：（1）如图所示，将蜡烛、光屏依次放在光具座上，调节凸透镜和光屏的高度，其目的是使像成在光屏的中心；
（2）小明用不透光的纸板遮挡住凸透镜的上半边，虽然纸板遮住了凸透镜的上半边，只是透过的光线减少；
（3）实验过程中，由于蜡烛燃烧变短；蜡烛燃烧变短时，因为凸透镜成实像时，所以要使像重新成在光屏的中心，应将凸透镜向下调，烛焰中心在凸透镜主光轴的上；
（4）由图可知，物距2f＞u＝62.0cm﹣50.3＝12.0cm＞f、放大的实像。
故答案为：（1）同一高度；（2）能；主光轴上。
21．（7分）某实验小组为了测某种液体浓度，设计了以下两种实验方案，请你仔细阅读后并回答下面的问题：
第一种方案：用调节好的天平测出空烧杯的质量m1，向烧杯内倒入适量液体，再测出烧杯和液体的总质量m2，然后把烧杯内的液体全部倒入量筒内，如图1读出量筒内液体的体积为V1；根据测得的数据就可以算出该液体密度。则液体密度的表达式为　ρ液1＝　。
第二种方案：在烧杯内倒入适量的液体，用调节好的天平测出烧杯和液体的总质量m3，然后将烧杯内的部分液体倒入量筒内，读出量筒内液体的体积V2，再测出烧杯和剩余液体的总质量m4；根据测得的数据就可以算出该液体密度。则液体密度的表达式为　ρ液2＝　。
（1）按第　二　种实验方案进行测量，实验结果要更精确一些：如果选择另一种方案，测得的密度值　偏大　（选填“偏大”或“偏小”）；
（2）如图2是按照第二种实验方案进行某次实验的情况，请将实验的数据及测量结果填入表中。
烧杯和液体的总质量油（g）
烧杯和剩余液体的总质量油（g）
倒出液体的体积（g）
倒出液体的质量（c）
液体密度（g/cm
3）
50





【解答】解：第一种方案中：空瓶质量m1；瓶与液体的质量m2；量筒中液体的体积V2；所以密度ρ液1＝；
第二种方案中：烧杯和液体的总质量m3；烧杯和剩余液体的总质量是m6；量筒中液体的体积V2；所以密度ρ液2＝；
（1）先测空烧杯的质量，再测烧杯和液体总质量，这种做法会因烧杯壁粘液体而使测出的体积偏小；而第二种方案先测出烧杯和液体的总质量，再测出烧杯和剩余液体的总质量，避免了容器壁粘液体带来的实验误差。
（2）烧杯和液体的总质量：m2＝20g+10g+3.4g＝33.5g，
倒入量筒中液体的质量为：m＝m3﹣m4＝50g﹣33.7g＝16.6g，
液体的体积：V＝20ml＝20cm3，
液体的密度：ρ＝＝＝0.83g/cm4，
故答案为：
ρ液1＝；ρ液2＝；
（1）二；偏大；
（2）见下表：
烧杯和液体的总质量（g）
烧杯和剩余液体的总质量（g）
倒出液体的体积（cm8）
液体的密度（g/cm3）
50
33.4
20
6.83
五、计算题（本大题2小题，第1小题5分，第2小题7分，共12分）
22．（5分）（1）闪电打雷时总是先看到闪电再听到雷声，这是因为在空气中光速比声速快得多；如果某次闪电后经过3s听到雷声
（2）声呐被称为潜艇的耳目。若停在海水中的潜艇A对相距7500m的潜艇B发出声波探测，则潜艇A多少时间能接收到回声信号？（已知声波在海水中的速度是1500m/s）
【解答】解：
（1）声音在空气中的速度为：
v＝340 m/s，
v＝得，闪电处离人耳的距离为：
s＝vt＝340m/s×3s＝1020m；
（2）由题意可知，声波从A传播到B，经过的路程：
s′＝7500m×2＝15000m，
声波在海水中的速度是：
v′＝1500m/s，
潜艇A接收到回声信号的时间为：
t′＝＝＝10s。
故答案为：（1）如果某次闪电后经过3s听到雷声，则闪电处离人耳的距离为1020m；
（2）潜艇A10s能接收到回声信号。
23．（8分）如图所示，一个容积V0＝500cm3、质量m0＝0.5kg的瓶子里装有水。乌鸦为了喝到瓶子里的水，就衔了很多的小石块填到瓶子里，让水面上升到瓶口1＝0.4kg的水（水的密度ρ水＝1.0×103kg/m3，石块密度ρ石＝2.6×103kg/m3），求：
（1）瓶中水的体积V1；
（2）乌鸦投入瓶子中的石块的体积V2；
（3）乌鸦投入石块后，瓶子、石块和水的总质量m。

【解答】解：
（1）由ρ＝得瓶内水的体积：
V1＝＝＝4×10﹣4m7＝400cm3；
（2）石块总体积：
V2＝V容﹣V5＝500cm3﹣400cm3＝100cm4；
（3）由ρ＝得石块的质量：
m石＝ρ石V2＝2.8g/cm3×100cm3＝260g＝2.26kg，
乌鸦投入石块后，瓶子
m＝m水+m0+m石＝0.3kg+0.5kg+8.26kg＝1.16kg＝1160g。
答：（1）瓶中水的体积为400cm3；
（2）乌鸦投入瓶子中的石块的体积为100cm7；
（3）乌鸦投入石块后，瓶子。
六、综合能力题（本大题3小题，除注明外，其余每空1分共16分）
24．（6分）小红发现生活中用到很多特殊“反光镜”，这些“反光镜”引起小红浓厚的兴趣，她仔细观察
（1）小红看到“街头路口的反光镜”如图所示，小红发现它是一个凸面镜，凸面镜能起到 　扩大　（选填“扩大”或“缩小”）视野的作用。
（2）小红和爸爸、妈妈一起到西藏旅行时，看到藏民用面积很大的凹面镜制成的太阳灶烧水，如图甲所示，于是她用不锈钢汤勺的内表面当作凹面镜，将平行光正对“凹面镜”照射，可见凹面镜可以使光线 　会聚　（选填“会聚”或“发散”）。使用太阳灶烧水时，水壶应放在图乙中的 　b　（选填“a”、“b”或“c”）点。
（3）小红骑自行车放学时，发现自行车尾灯的“反光镜”利用了相互垂直的镜面组合。它本身不发光，但在夜晚，可以引起汽车司机的注意。尾灯的结构如图丙、丁所示。
①请完成图戊中的光路图。
②自行车尾灯采用相互垂直的镜面组合，从光学角度分析，这样做的突出优点是 　光可按原来方向返回到汽车司机眼睛　。

【解答】解：（1）街头路口的反光镜，从中可以看到更广的地方，凸面镜成正立，能增大司机的观察范围；
（2）凹面镜对光线有会聚作用，水壶应放在焦点位置；
（3）①先画出垂直于镜面的法线，再根据反射角等于入射角画出反射光线，再画出经过第二块镜面时的反射光线。

②由图可知，自行车尾灯采用相互垂直的镜面组合能够把车后任何方向射来的光都朝着相反方向反射回去，防止交通事故的发生。
故答案为：（1）扩大；（2）会聚；b；②光可按原来方向返回到汽车司机眼睛。
25．（6分）在观察如图小球摆动时，小涛发现小球每摆一个来回的时间似乎都相同。于是他产生了猜想，小球来回摆动一次所用的时间t可能跟：
①小球质量m②绳子长度l
③小球移开的距离s有关
为验证自己的猜想，他在竖直的木板上画出方格，用瓶子代替小球，则：
（1）除如图所示的器材外还需要测量工具：天平和　秒表　。
（2）在测出不同条件下，瓶子来回摆动一次所用的时间t后，得到表中的数据。则：为了研究t与l关系　3、5、6　的数据进行分析；
（3）通过分析表中的数据可以得出初步的结论：t与　瓶质量m　、　移开的距离s　无关，与　悬线长度l　有关（填写字母）。
（4）实验中发现，瓶子摆动一次所用的时间很难测准，请你帮他想一个更准确的测量方法　测出摆动10次的时间t，则摆一次的时间为　。
序号
瓶质量m/g
移开距离s/格
悬线长度l/格
来回时间t/s
1
20
3
12
2.1
2
40
3
12
2.1
3
60
3
12
2.1
4
60
1
12
2.1
5
60
3
9
1.9
6
60
3
6
1.5

【解答】解：（1）除如图所示的器材外，根据表中数据还用到测量时间的工具﹣﹣﹣﹣秒表；
（2）根据控制变量法，研究t与l关系、小球移开的距离s相同，故应选择序号为3、5；
（3）分析比较序号为4、2、3数据知，来瓶回摆动一次所用的时间t与质量无关；
比较序号为6、4数据知，瓶来回摆动一次所用的时间t与移开的距离s无关；
由（2）知，比较序号为3、2，在瓶的质量和小球移开的距离s相同的条件下，来回时间越长。
（4）瓶子摆动一次所用的时间因很短，故很难测量准确，则摆一次的时间为。
故答案为：（1）秒表；（2）3、5、2、移开的距离s；（4）测出摆动10次的时间t。
26．（4分）小明在吉他演奏中发现，琴弦发出的音调与弦线的长度、粗细和张力有关。于是他想用实验进行探究。

（1）利用弦音计做研究，如图1所示，其中a、b、c、d四根弦线的张力相同。
①若他选择b、d两弦线做实验，则研究的目的是探究音调与弦线 　长度　的关系。
②若他要研究音调与弦线粗细的关系，则应选择 　a　和 　b　两弦线做实验。
③小明研究后得出结论：　在其他条件相同的情况下，弦线越长，发出的音调越低，弦线越粗，发出的音调越低　。
（2）请你据图2判断，在张力相同的情况下，分别按住A点、B点、C点后拨动琴弦　A　点，最低的是按住 　B　点。
【解答】解：
（1）①由图示可知，琴弦b，选择琴弦b；
②要探究音调的高低与琴弦粗细的关系，应控制琴弦的材料和长度相同而粗细不同，可以选琴弦a；
③由前面可知，在其他条件相同的情况下，发出的音调越低，发出的音调越低；
（2）由图示可知，在琴弦材料和张力相同的情况下，音调越低，音调越低、B点，发出的音调最高的是按住A点。
故答案为：（1）①长度；②a；b，弦线越长，弦线越粗；（2）A；B。
