【中考二轮专题复习】2023年中考数学全国通用专题备考试卷——专题02 尺规作图（原卷版+解析版）

这是一份【中考二轮专题复习】2023年中考数学全国通用专题备考试卷——专题02 尺规作图（原卷版+解析版），文件包含专题02尺规作图解析版docx、专题02尺规作图原卷版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
2023年中考数学二轮冲刺精准练新策略（全国通用）
第五篇 中考数学冷门专题
专题02 尺规作图

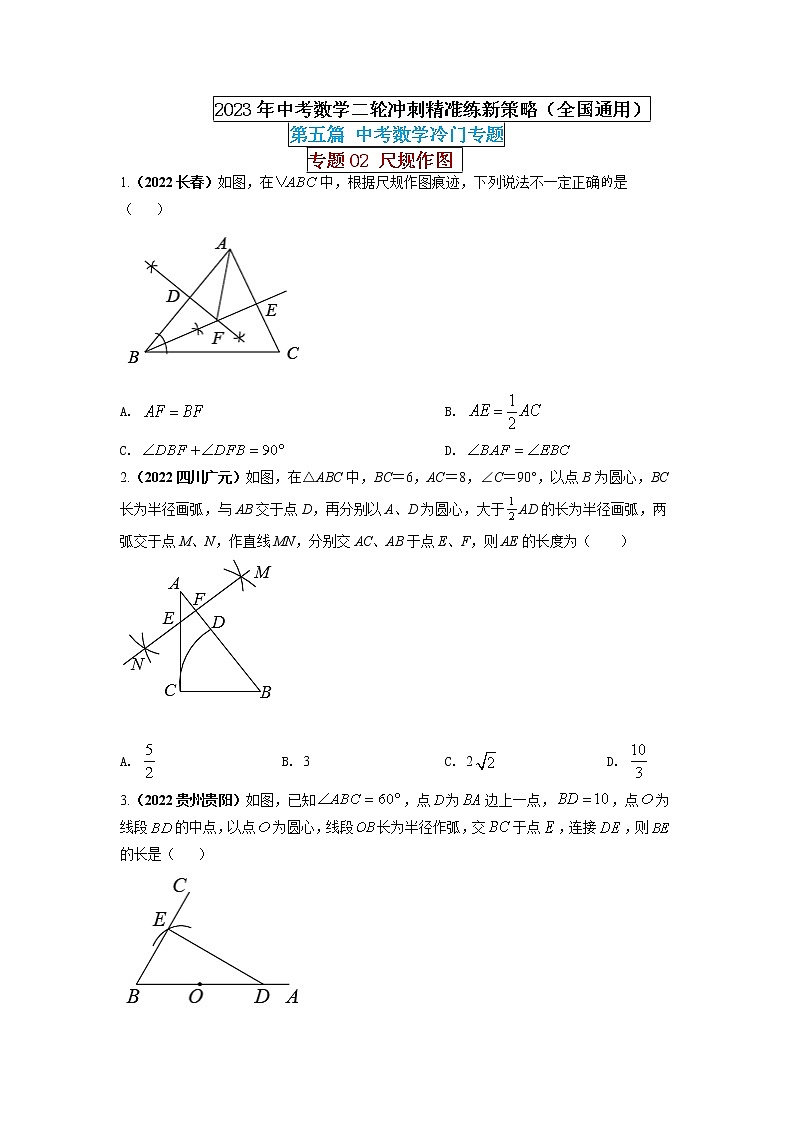

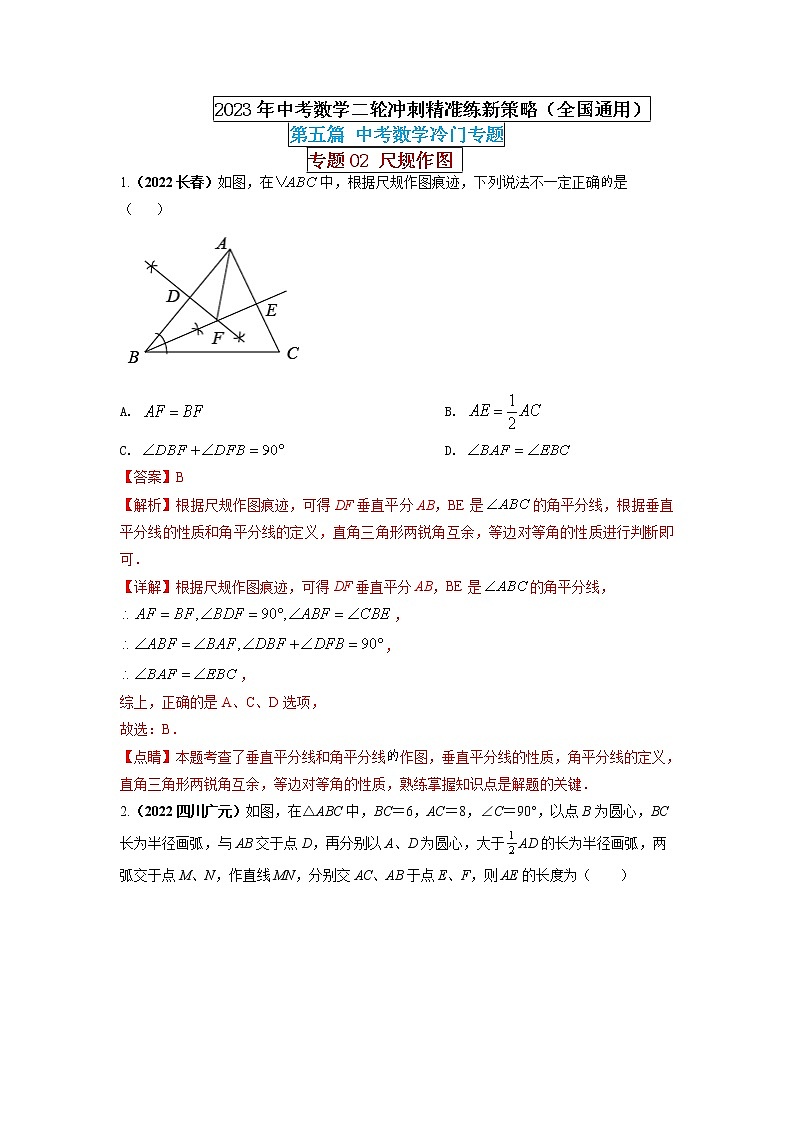

1.（2022长春）如图，在中，根据尺规作图痕迹，下列说法不一定正确是（ ）

A. B.
C. D.
【答案】B
【解析】根据尺规作图痕迹，可得DF垂直平分AB，BE是的角平分线，根据垂直平分线的性质和角平分线的定义，直角三角形两锐角互余，等边对等角的性质进行判断即可．
【详解】根据尺规作图痕迹，可得DF垂直平分AB，BE是的角平分线，
，
，
，
综上，正确的是A、C、D选项，
故选：B．
【点睛】本题考查了垂直平分线和角平分线作图，垂直平分线的性质，角平分线的定义，直角三角形两锐角互余，等边对等角的性质，熟练掌握知识点是解题的关键．

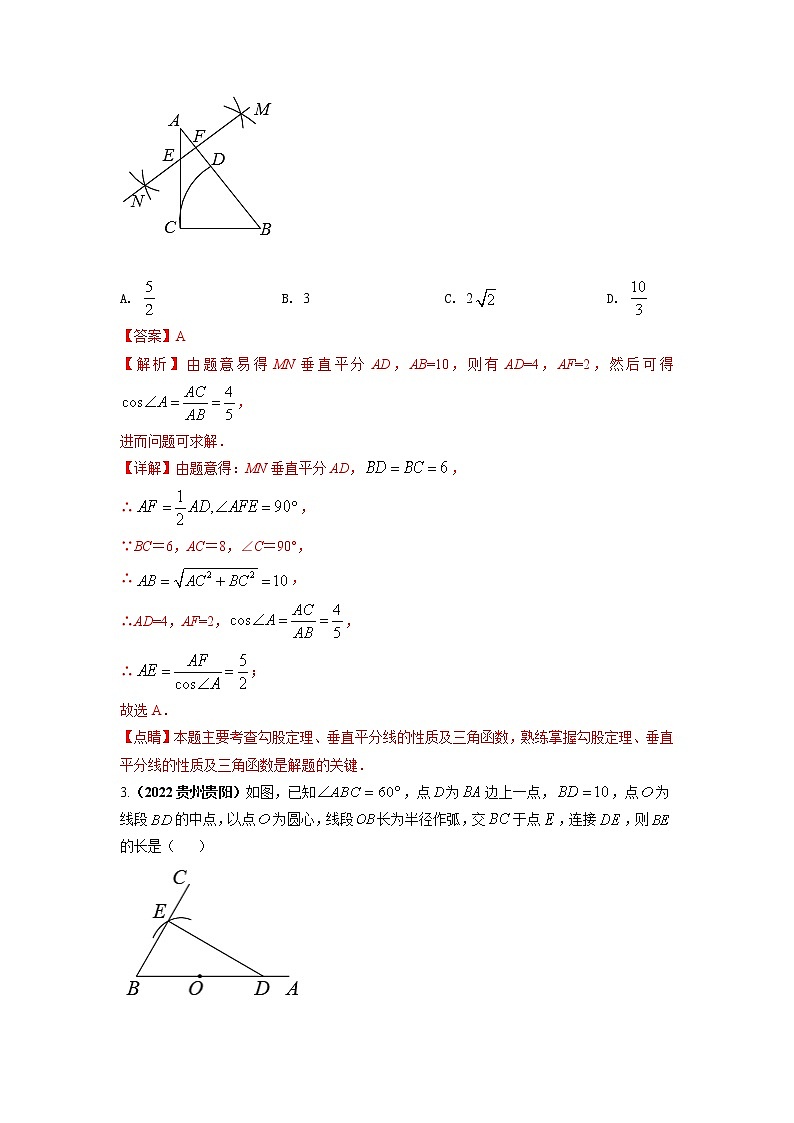

2.（2022四川广元）如图，在△ABC中，BC＝6，AC＝8，∠C＝90°，以点B为圆心，BC长为半径画弧，与AB交于点D，再分别以A、D为圆心，大于AD的长为半径画弧，两弧交于点M、N，作直线MN，分别交AC、AB于点E、F，则AE的长度为（　　）


A. B. 3 C. 2 D.
【答案】A
【解析】由题意易得MN垂直平分AD，AB=10，则有AD=4，AF=2，然后可得，
进而问题可求解．
【详解】由题意得：MN垂直平分AD，，
∴，
∵BC＝6，AC＝8，∠C＝90°，
∴，
∴AD=4，AF=2，，
∴；
故选A．
【点睛】本题主要考查勾股定理、垂直平分线的性质及三角函数，熟练掌握勾股定理、垂直平分线的性质及三角函数是解题的关键．

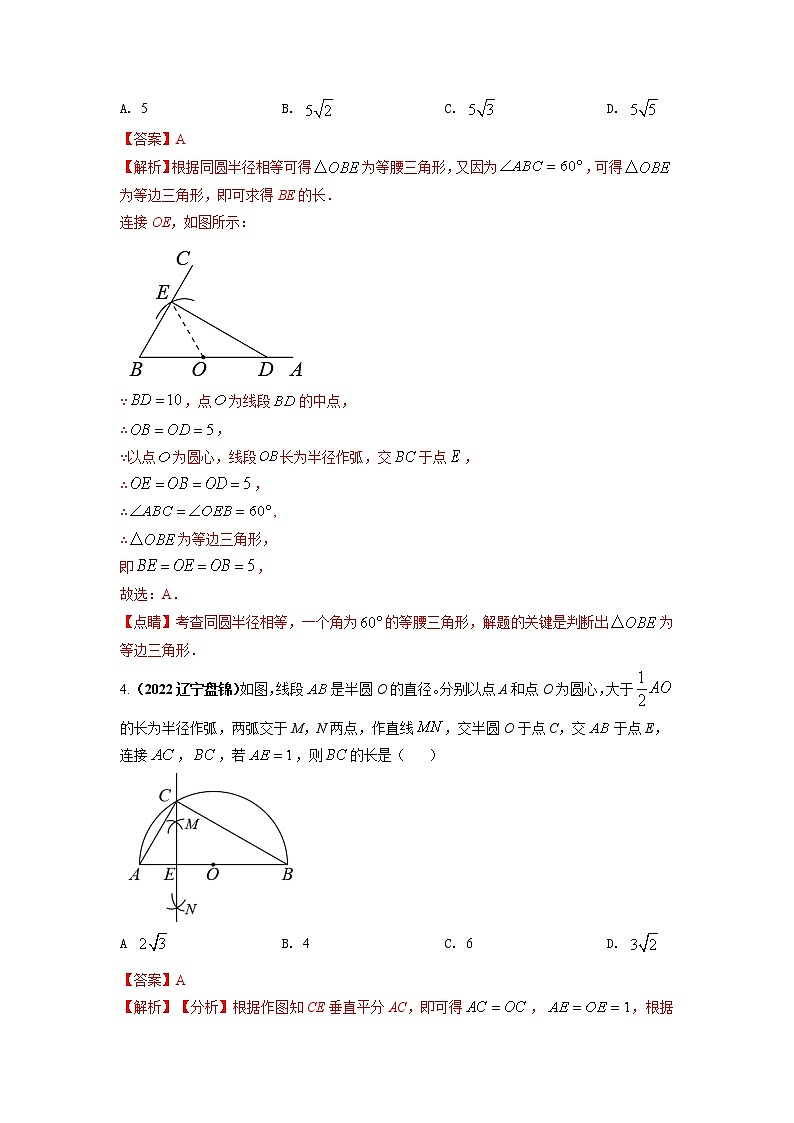

3.（2022贵州贵阳）如图，已知，点为边上一点，，点为线段的中点，以点为圆心，线段长为半径作弧，交于点，连接，则的长是（ ）

A. 5 B. C. D.
【答案】A
【解析】根据同圆半径相等可得为等腰三角形，又因为，可得为等边三角形，即可求得BE的长．
连接OE，如图所示：

∵，点为线段的中点，
∴，
∵以点为圆心，线段长为半径作弧，交于点，
∴，
∴,
∴为等边三角形，
即，
故选：A．
【点睛】考查同圆半径相等，一个角为的等腰三角形，解题的关键是判断出为等边三角形．

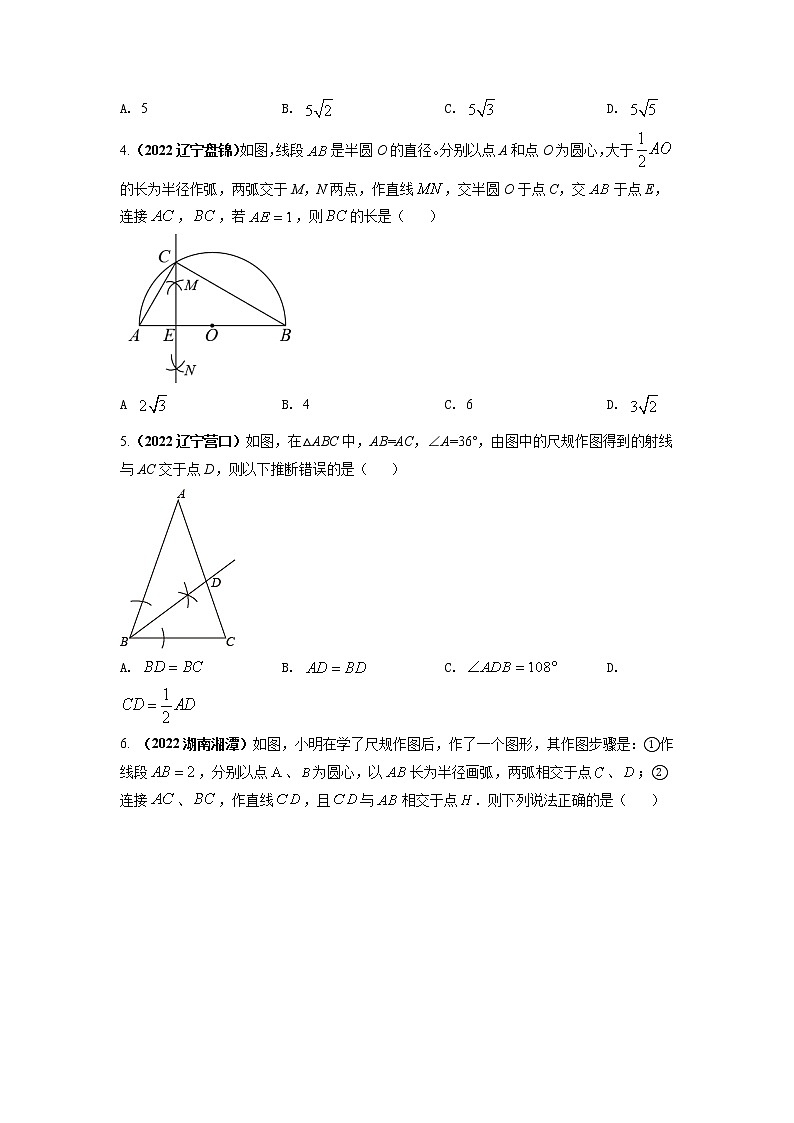

4.（2022辽宁盘锦）如图，线段是半圆O的直径。分别以点A和点O为圆心，大于的长为半径作弧，两弧交于M，N两点，作直线，交半圆O于点C，交于点E，连接，，若，则的长是（ ）

A B. 4 C. 6 D.
【答案】A
【解析】【分析】根据作图知CE垂直平分AC，即可得，，根据圆的半径得，，根据圆周角的推论得，根据勾股定理即可得．
【详解】根据作图知CE垂直平分AC，
∴，，
∴，
∴，
即，
∵线段AB是半圆O的直径，
∴，
在中，根据勾股定理得，
，
故选A．
【点睛】本题考查了圆，勾股定理，圆周角推论，解题的关键是掌握这些知识点．
5.（2022辽宁营口）如图，在△ABC中，AB=AC，∠A=36°，由图中的尺规作图得到的射线与AC交于点D，则以下推断错误的是（ ）

A. B. C. D.
【答案】D
【解析】根据作图过程可得BD平分∠ABC，然后根据等腰三角形的性质即可解决问题．
∵AB=AC，∠A=36°，
∴∠ABC=∠ACB=（180°-36°）=72°，
根据作图过程可知：BD平分∠ABC，
∴∠ABD=∠DBC=∠ABC=36°，
∴∠BDC=180°-36°-72°=72°，∠ADB=∠DBC+∠ACB=36°+72°=108°，故选项C成立；
∵∠BDC=∠ACB=72°，
∴BD=BC，故选项A成立；
∵∠ABD=∠A=36°，
∴AD=BD，故选项B成立；
没有条件能证明CD=AD，故选项D不成立；
故选：D．
【点睛】本题考查了作图-基本作图，等腰三角形的判定和性质，解决本题的关键是掌握基本作图方法．

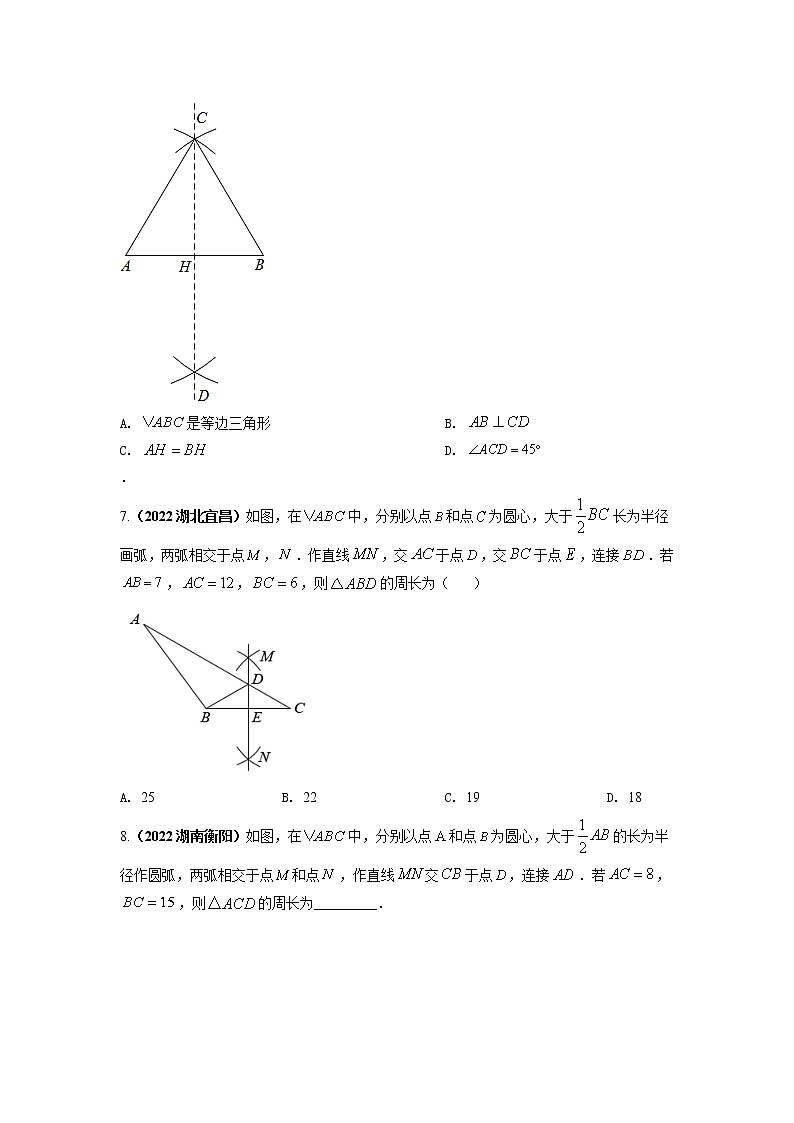

6. （2022湖南湘潭）如图，小明在学了尺规作图后，作了一个图形，其作图步骤是：①作线段，分别以点、为圆心，以长为半径画弧，两弧相交于点、；②连接、，作直线，且与相交于点．则下列说法正确的是（ ）

A. 是等边三角形 B.
C. D.
【答案】ABC
【解析】根据等边三角形的判定和性质，线段垂直平分线的性质一一判断即可．
由作图可知：AB=BC=AC，
∴△ABC是等边三角形，故A选项正确
∵等边三角形三线合一，
由作图知，CD是线段AB的垂直平分线，
∴，故B选项正确，
∴，，故C选项正确，D选项错误．
故选：ABC．
【点睛】此题考查了作图-基本作图，等边三角形的判定和性质，线段垂直平分线的性质，解题的关键是理解题意，灵活运用所学知识解决问题．
7.（2022湖北宜昌）如图，在中，分别以点和点为圆心，大于长为半径画弧，两弧相交于点，．作直线，交于点，交于点，连接．若，，，则的周长为（ ）

A. 25 B. 22 C. 19 D. 18
【答案】C
【解析】由垂直平分线的性质可得BD＝CD，由△ABD的周长＝AB＋AD＋BD＝AB＋AD＋CD＝AB＋AC得到答案．
由作图的过程可知，DE是BC的垂直平分线，
∴BD＝CD，
∵，，
∴ △ABD的周长＝AB＋AD＋BD
＝AB＋AD＋CD
＝AB＋AC
＝19．
故选：C
【点睛】此题考查了线段垂直平分线的作图、线段垂直平分线的性质、三角形的周长等知识，熟练掌握线段垂直平分线的性质是解题的关键．
8.（2022湖南衡阳）如图，在中，分别以点和点为圆心，大于的长为半径作圆弧，两弧相交于点和点，作直线交于点，连接．若，，则的周长为_________．

【答案】23
【解析】由作图可得：是的垂直平分线，可得再利用三角形的周长公式进行计算即可．
由作图可得：是的垂直平分线，

，，

故答案为：23
【点睛】本题考查的是线段的垂直平分线的作图，线段的垂直平分线的性质，掌握“线段的垂直平分线的性质”是解本题的关键．
9.（2022四川成都）如图，在中，按以下步骤作图：①分别以点和为圆心，以大于的长为半径作弧，两弧相交于点和；②作直线交边于点．若，，，则的长为_________．

【答案】7
【解析】连接EC，依据垂直平分线的性质得．由已知易得，在Rt△AEC中运用勾股定理求得AE，即可求得答案．
【详解】由已知作图方法可得，是线段的垂直平分线，
连接EC，如图，

所以，
所以，
所以∠BEC=∠CEA=90°，
因为，，
所以，
在中，，
所以，
因此的长为7．
故答案为：7．
【点睛】本题主要考查中垂线性质，等腰三角形的性质，勾股定理等知识，解题的关键是掌握中垂线上一点到线段两端点距离相等，由勾股定理求得即可．
10. （2022四川达州）如图，在中，，，分别以点A，B为圆心，大于的长为半径作弧，两弧分别相交于点M，N，作直线，交于点D，连接，则的度数为_____．

【答案】
【解析】根据作图可知，，根据直角三角形两个锐角互余，可得，根据即可求解．
【详解】∵在中，，，
∴，
由作图可知是的垂直平分线，
，
，
，
故答案为：．
【点睛】本题考查了基本作图，垂直平分线的性质，等边对等角，直角三角形的两锐角互余，根据题意分析得出是的垂直平分线，是解题的关键．
11. （2022江苏连云港）如图，在中，．利用尺规在、上分别截取、，使；分别以、为圆心，大于的长为半径作弧，两弧在内交于点；作射线交于点．若，则的长为_________．

【答案】
【解析】如图所示，过点H作HM⊥BC于M，由作图方法可知，BH平分∠ABC，即可证明∠CBH=∠CHB，得到，从而求出HM，CM的长，进而求出BM的长，即可利用勾股定理求出BH的长．
【详解】如图所示，过点H作HM⊥BC于M，
由作图方法可知，BH平分∠ABC，
∴∠ABH=∠CBH，
∵四边形ABCD是平行四边形，
∴，
∴∠CHB=∠ABH，∠C=180°-∠ABC=30°，
∴∠CBH=∠CHB，
∴，
∴，
∴，
∴，
∴，
故答案为：．

【点睛】本题主要考查了角平分线的尺规作图，平行四边形的性质，含30度角的直角三角形的性质，勾股定理，等腰三角形的性质与判定等等，正确求出CH的长是解题的关键．
12.（2022甘肃威武）中国清朝末期的几何作图教科书《最新中学教科书用器画》由国人自编（图1），书中记载了大量几何作图题，所有内容均用浅近的文言文表述，第一编记载了这样一道几何作图题：
原文
释义
甲乙丙为定直角．
以乙为圆心，以任何半径作丁戊弧；
以丁为圆心，以乙丁为半径画弧得交点己；
再以戊为圆心，仍以原半径画弧得交点庚；
乙与己及庚相连作线．
如图2，为直角．
以点为圆心，以任意长为半径画弧，交射线，分别于点，；
以点为圆心，以长为半径画弧与交于点；
再以点为圆心，仍以长为半径画弧与交于点；
作射线，．

（1）根据以上信息，请你用不带刻度的直尺和圆规，在图2中完成这道作图题（保留作图痕迹，不写作法）；
（2）根据（1）完成的图，直接写出，，的大小关系．
【答案】（1）见解析 （2）
【解析】【分析】（1）根据题意作出图形即可；
（2）连接DF，EG，可得 和均为等边三角形，，进而可得．
【详解】（1）如图：

(2)．
理由：连接DF，EG如图所示

则BD=BF=DF，BE=BG=EG
即和均为等边三角形
∴
∵
∴
【点睛】本题考查了尺规作图，根据题意正确作出图形是解题的关键．
13. （2022陕西）如图，已知是的一个外角．请用尺规作图法，求作射线，使．（保留作图痕迹，不写作法）

【答案】见解析
【解析】作的角平分线即可．
如图，射线即为所求作．

【点睛】本题考查了角平分线、三角形外角的性质、平行线的判定，解题的关键是掌握平行线的判定定理．
14. （2022山东烟台）如图，⊙O是△ABC的外接圆，∠ABC＝45°．

（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；
（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．
【答案】（1）见解析 （2）2
【解析】【分析】（1）连接OA,过点A作AD⊥AO即可；
（2）连接OB，OC．先证明∠ACB＝75°，再利用三角形内角和定理求出∠CAB，推出∠BOC＝120°，求出CH可得结论．
【详解】(1)解：如图，切线AD即为所求；

(2)如图：连接OB，OC．
∵AD是切线，
∴OA⊥AD，
∴∠OAD＝90°，
∵∠DAB＝75°，
∴∠OAB＝15°，
∵OA＝OB，
∴∠OAB＝∠OBA＝15°，
∴∠BOA＝150°，
∴∠BCA＝∠AOB＝75°，
∵∠ABC＝45°，
∴∠BAC＝180°﹣45°﹣75°＝60°，
∴∠BOC＝2∠BAC＝120°，
∵OB＝OC＝2，
∴∠BCO＝∠CBO＝30°，
∵OH⊥BC，
∴CH＝BH＝OC•cos30°＝，
∴BC＝2．

【点睛】本题主要考查了作圆的 、三角形的外接圆、切线的判定和性质、解直角三角形等知识点，解题的关键是灵活运用所学知识解决问题．
15. （2022黑龙江绥化）已知：．

（1）尺规作图：用直尺和圆规作出内切圆的圆心O；（只保留作图痕迹，不写作法和证明）
（2）如果的周长为14，内切圆的半径为1.3，求的面积．
【答案】（1）作图见详解
（2）9.1
【解析】【分析】（1）根据角平分线的性质可知角平分线的交点为三角形内切圆的圆心，故只要作出两个角的角平分线即可；
（2）利用割补法，连接OA，OB，OC，作OD⊥AB，OE⊥BC，OF⊥AC，这样将△ABC分成三个小三角形，这三个小三角形分别以△ABC的三边为底，高为内切圆的半径，利用提取公因式可将周长代入，进而求出三角形的面积．
【小问1详解】
解：如下图所示，O为所求作点，

【小问2详解】
解：如图所示，连接OA，OB，OC，作OD⊥AB，OE⊥BC，OF⊥AC，

∵内切圆的半径为1.3，
∴OD=OF=OE=1.3，
∵三角形ABC的周长为14，
∴AB+BC+AC=14，
则

故三角形ABC的面积为9.1．
【点睛】本题考查三角形的内切圆，角平分线的性质，割补法求几何图形的面积，能够将角平分线的性质与三角形的内切圆相结合是解决本题的关键．
16. 如图，四边形ABCD是矩形．

（1）用尺规作线段AC的垂直平分线，交AB于点E，交CD于点F（不写作法，保留作图痕迹）；
（2）若BC＝4，∠BAC＝30°，求BE的长．
【答案】（1）见解析。（2）．
【解析】（1）如图所示：





（2）∵四边形ABCD是矩形，EF是线段AC的垂直平分线，
∴AE＝EC，∠CAB＝∠ACE＝30°，
∴∠ECB＝60°，
∴∠ECB＝30°，
∵BC＝4，
∴BE＝．
17. 请用直尺、圆规作图，不写作法，但要保留作图痕迹．
已知：∠α，直线l及l上两点A，B．
求作：Rt△ABC，使点C在直线l的上方，且∠ABC＝90°，∠BAC＝∠α．

【答案】C
【解析】如图，△ABC为所作．

18. 如图，BD是菱形ABCD的对角线，∠CBD＝75°，

（1）请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；（不要求写作法，保留作图痕迹）
（2）在（1）条件下，连接BF，求∠DBF的度数．
【答案】（1）见解析 （2）45°．
【解析】（1）如图所示，直线EF即为所求；

（2）∵四边形ABCD是菱形，
∴∠ABD＝∠DBC＝∠ABC＝75°，DC∥AB，∠A＝∠C．
∴∠ABC＝150°，∠ABC+∠C＝180°，
∴∠C＝∠A＝30°，
∵EF垂直平分线段AB，
∴AF＝FB，
∴∠A＝∠FBA＝30°，
∴∠DBF＝∠ABD﹣∠FBE＝45°．

19．（2021湖南怀化）如图，在△ABC中，以A为圆心，任意长为半径画弧，分别交AB、AC于点M、N；再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P；连结AP并延长交BC于点D．则下列说法正确的是（　　）

A．AD+BD＜AB B．AD一定经过△ABC的重心
C．∠BAD＝∠CAD D．AD一定经过△ABC的外心
【答案】C
【解析】根据题意判断AD是∠BAC的角平分线，可知C正确，根据重心和外心定义可知B、D选项错误，根据三角形任意两边之和大于第三边可知A错误．
由题可知AD是∠BAC的角平分线，
A、在△ABD中，AD+BD＞AB，故选项A错误，不符合题意；
B、△ABC的重心是三条中线的交点，故选项B错误，不符合题意；
C、∵AD是∠BAC的角平分线，∴∠BAD＝∠CAD，故选项C正确，符合题意；
D、△ABC的外心是三边中垂线的交点，故选项D错误，不符合题意．
20．（2021浙江杭州）已知线段AB，按如下步骤作图：①作射线AC，使AC⊥AB；③以点A为圆心，AB长为半径作弧；④过点E作EP⊥AB于点P，则AP：AB＝（　　）

A．1： B．1：2 C．1： D．1：
【答案】D
【解析】直接利用基本作图方法得出AP＝PE,再结合等腰直角三角形的性质表示出AE,AP的长，即可得出答案．
∵AC⊥AB，
∴∠CAB＝90°,
∵AD平分∠BAC,
∴∠EAB＝×90°＝45°,
∵EP⊥AB,
∴∠APE＝90°,
∴∠EAP＝∠AEP＝45°,
∴AP＝PE,
∴设AP＝PE＝x,
故AE＝AB＝x,
∴AP：AB＝x:x＝1:．
21．（2021内蒙古鄂尔多斯）已知：▱AOCD的顶点O（0，0），点C在x轴的正半轴上，按以下步骤作图：
①以点O为圆心，适当长为半径画弧，分别交OA于点M，交OC于点N．
②分别以点M，N为圆心，大于MN的长为半径画弧，两弧在∠AOC内相交于点E．
③画射线OE，交AD于点F（2，3），则点A的坐标为（　　）

A．（，3） B．（3﹣，3） C．（﹣，3） D．（2﹣，3）
【答案】A
【解析】利用基本作图得到∠AOF＝∠COF，再根据平行四边形的性质得到AD∥OC，接着证明∠AOF＝∠AFO得到OA＝AF，设AF交y轴于M，如图，设A（t，3），则AM＝﹣t，AO＝AF＝﹣t+2，利用勾股定理得到t2+32＝（﹣t+2）2，然后解方程求出t即可得到A点坐标．
解：由作法得OE平分∠AOC，则∠AOF＝∠COF，
∵四边形AOCD为平行四边形，
∴AD∥OC，
∴∠AFO＝∠COF，
∴∠AOF＝∠AFO，
∴OA＝AF，
设AF交y轴于M，如图，
∵F（2，3），
∴MF＝2，OM＝3，
设A（t，3），
∴AM＝﹣t，AO＝AF＝﹣t+2，
在Rt△OAM中，t2+32＝（﹣t+2）2，解得t＝﹣，
∴A（﹣，3）．
故选：A．

22. （2021辽宁盘锦）如图，已知直线AB和AB上的一点C，过点C作直线AB的垂线，步骤如下：
第一步：以点C为圆心，以任意长为半径作弧，交直线AB于点D和点E；
第二步：分别以点D和点E为圆心，以为半径作弧，两弧交于点F；
第三步：作直线CF，直线CF即为所求．

下列关于的说法正确的是（ ）
A. ≥ B. ≤ C. D.
【答案】C
【解析】根据过直线外一点作已知直线的垂线的步骤，结合三角形三边关系判断即可．
由作图可知，分别以点和点为圆心，以为半径作弧，两弧交于点，此时．
【点睛】本题考查作图基本作图，解题的关键是理解题意，灵活运用所学知识解决问题．
23．（2021湖北黄石）如图，在Rt△ABC中，∠ACB＝90°，按以下步骤作图：①以B为圆心，任意长为半径作弧，分别交BA、BC于M、N两点；②分别以M、N为圆心，以大于MN的长为半径作弧，两弧相交于点P；③作射线BP，交边AC于D点．若AB＝10，BC＝6，则线段CD的长为（　　）

A．3 B． C． D．
【答案】A
【解析】利用基本作图得BD平分∠ABC，过D点作DE⊥AB于E，如图，根据角平分线的性质得到则DE＝DC，再利用勾股定理计算出AC＝8，然后利用面积法得到•DE×10+•CD×6＝×6×8，最后解方程即可．
解：由作法得BD平分∠ABC，
过D点作DE⊥AB于E，如图，则DE＝DC，
在Rt△ABC中，AC＝＝＝8，
∵S△ABD+S△BCD＝S△ABC，
∴•DE×10+•CD×6＝×6×8，
即5CD+3CD＝24，
∴CD＝3．
故选：A．

24．（2021湖南邵阳）如图，已知线段AB长为4．现按照以下步骤作图：
①分别以点A，B为圆心，大于AB长为半径画弧，两弧分别相交于点E，F；
②过E，F两点作直线，与线段AB相交于点O．
则AO的长为 　 　．

【答案】2
【解析】直接利用基本作图方法得出EF垂直平分AB,即可得出答案．
由基本作图方法可得：EF垂直平分AB,
∵AB＝4,
∴AO＝AB＝2．
25．（2022福建）如图，BD是矩形ABCD的对角线．

（1）求作⊙A，使得⊙A与BD相切（要求：尺规作图，不写作法，保留作图痕迹）；
（2）在（1）的条件下，设BD与⊙A相切于点E，CF⊥BD，垂足为F．若直线CF与⊙A相切于点G，求的值．
【答案】（1）作图见解析 （2）
【解析】【分析】（1）先过点A作BD的垂线，进而找出半径，即可作出图形；
（2）根据题意，作出图形，设，⊙A的半径为r，先判断出BE＝DE，进而得出四边形AEFG是正方形，然后在Rt△ABE中，根据勾股定理建立方程求解，再判定，根据，，在Rt△ADE中，利用，得到，求解得到tan∠ADB的值为．
【小问1详解】
解：如图所示，⊙A即所求作：
【小问2详解】
解：根据题意，作出图形如下：

设，⊙A的半径为r，
∵BD与⊙A相切于点E，CF与⊙A相切于点G，
∴AE⊥BD，AG⊥CG，即∠AEF＝∠AGF＝90°，
∵CF⊥BD，
∴∠EFG＝90°，
∴四边形AEFG是矩形，
又，
∴四边形AEFG是正方形，
∴，
在Rt△AEB和Rt△DAB中，，，
∴，
在Rt△ABE中，，
∴，
∵四边形ABCD是矩形，
∴，AB＝CD，
∴，又，
∴，
，
∴，
在Rt△ADE中，，即，
∴，即，
∵，
∴，即tan∠ADB的值为．
【点睛】此题是圆的综合题，主要考查了尺规作图，切线的性质，全等三角形的判定和性质，正方形的判定与性质，矩形的判定与性质，勾股定理，锐角三角函数，利用三角函数得出线段长建立方程是解决问题的关键．
26．（2021广西贵港）尺规作图（只保留作图痕迹，不要求写出作法）．如图，已知△ABC，且AB＞AC．
（1）在AB边上求作点D，使DB＝DC；
（2）在AC边上求作点E，使△ADE∽△ACB．

【答案】见解析。
【解析】（1）作线段BC的垂直平分线交AB于点D，连接CD即可．
（2）作∠ADT＝∠ACB，射线DT交AC于点E，点E即为所求．
解：（1）如图，点D即为所求．
（2）如图，点E即为所求．
